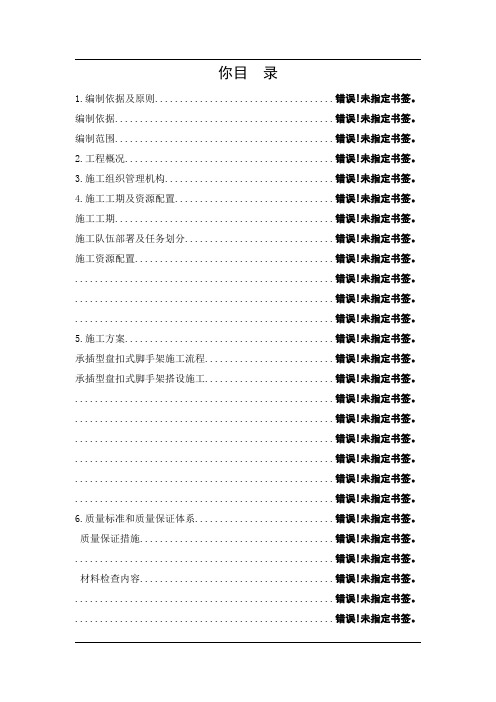

你目录1.编制依据及原则.................................... 错误!未指定书签。
编制依据............................................ 错误!未指定书签。
编制范围............................................ 错误!未指定书签。
2.工程概况.......................................... 错误!未指定书签。
3.施工组织管理机构.................................. 错误!未指定书签。
4.施工工期及资源配置................................ 错误!未指定书签。
施工工期............................................ 错误!未指定书签。
施工队伍部署及任务划分.............................. 错误!未指定书签。
施工资源配置........................................ 错误!未指定书签。
.................................................... 错误!未指定书签。
.................................................... 错误!未指定书签。
.................................................... 错误!未指定书签。
5.施工方案.......................................... 错误!未指定书签。
承插型盘扣式脚手架施工流程.......................... 错误!未指定书签。
承插型盘扣式脚手架搭设施工.......................... 错误!未指定书签。
满堂脚手架搭设规范要求方案
满堂脚手架搭设规范要求方案1.满堂架下边所用的竹胶板垫块，应使用下脚料制作，制作规格为200×200mm禁止使用大块模板制作。
2.满堂架立杆间距 L≤ 800 mm,48mm钢管搭设，水平杆不得少于 3 道，扫地干一道，中间杆一道，梁底杆一道。
以及加设剪刀撑。
3.架体的整体性与稳固性结构：1). 立杆：架体设纵横向扫地杆，扫地杆设在基础上平面 200mm处的立杆上，用十字扣件固定在立杆上，立杆之间一定按步距满设双向水平杆，保证双方向足够的设计刚度。
立杆接头要错开不设在同一层面上，立杆下端与垫木间增添木楔，用来调整立杆沉降不匀。
2)水平杆：纵横向水平杆用直角扣件固定在立杆上，扣件的拧紧力矩控制在45-60Nm，水平杆在转角处一定交圈 ( 形成井字形结构 ); 水平杆接长时，相邻两接头不在同步同跨内。
不一样步、不一样跨，两个接头在高度方向错开的距离不宜小于500㎜。
3)连墙杆：架体与混凝土框柱进行有效的附墙连结，以提升支模架在施工荷载作用下的变形能力。
4)、剪刀撑设置：竖向剪刀撑：沿支模架外排立杆的周围满设剪刀撑; 中间部每隔 7.5 ～9.0m 设置竖向剪刀撑 ; 纵、横向剪刀撑按三步六跨通高设置。
水平剪刀撑：当支撑架高度≥ 20m时，在架体顶部和中部每隔 6.0 ～ 7.5m 设水平剪刀撑，以提升架体抵挡水平施工荷载冲击时的稳固性 ; 任何状况下，高支撑架的顶部和底部一定设水平剪刀撑。
5)、中厅周围各层3-4 排支撑架在各层施工完后不拆掉，作为水箱屋面花架梁支模架的协助架，以利于花架梁支模架的整体稳固。
中厅一层卸荷架与以上各层支模架立杆竖直对应，立杆下垫 50 mm厚、 250mm宽的木板2梁模支设及细部做法要求：1) 梁底模板，第一算出梁底高度，起拱高度，在按梁底标高操平，通梁将两头水平固定，而后拉通线将中间水平杆固定，固定间距不不大于 800mm，依据梁宽度搁置早先加工好。
将梁底板搁置在固定好的架子上，线绳拉直，在立绑板，绑板立在 10cm的方木上，在粱榜上钉上方木，用钢管与水平杆将绑板锁死，上口在平板的水平钢管连结顶死，假如大于750mm的梁一定使用对拉杆，粱绑校订加固完后再铺设顶板。
液压支架的安装
液压支架的安装一、液压支架安装㈠安装程序程序1：地面准备〔设备解体、装封车〕→副井运输→井下轨道大巷运输→工作面顺槽绞车运输→工作面顺槽临时组装硐室组装→工作面安装程序2：地面准备〔设备解体、装封车〕→副井运输→井底车场组装硐室组装→井下轨道大巷运输→工作面顺槽绞车运输→工作面安装㈡液压支架组装1. 主顶梁、前梁、尾梁组装〔以ZFS6200/18/35液压支架为例〕地面解体的液压支架由绞车运至顺槽组装硐室外暂存，按照安装方向和顺序依次进入组装硐室组装，具体起吊点布置见图6-16。
⑴液压支架顶梁、前梁、尾梁、主体，运至顺槽组装硐室组装，前梁千斤顶的前部铰接销在支架进入切眼后组装。
⑵将支架前梁、尾梁车停放在组装点的辅路上，分别用Φ18×64圆环链配连接环上M20×75螺栓锁牢〔将圆环链绕过平板车轮对或轮轴，配合连接环和螺栓，与轨道连锁，前后轮对称各设一处拴挂点〕，架体车停放在主路上，用同样方式锁牢。
下方挡车设施处于关闭状态。
⑶组装顶梁：先将顶梁运到主道的硐室的正下方，用4个3t手拉葫芦〔双链〕拴挂在顶梁四个角的起吊孔上，撤除封车绳，四点平稳起吊吊离平板车100～200mm后，将平板车运出，再将顶梁升至一定高度的位置，将根本架运输到顶梁下，配合手拉葫芦调整将四颗立柱逐颗对柱窝组装，安装铰接销及挡销。
组装时，起吊葫芦必须带载。
⑷组装尾梁：将尾梁卸在主道上的组装位置，用2个3t手拉葫芦〔双链〕拴挂在尾梁前端两侧的起吊孔上，另1个3t手拉葫芦〔双链〕拴挂在尾梁后端的起吊环上，三点平稳起吊，将尾梁升至铰接位置，利用手拉葫芦调整对孔，安装铰接销及挡销。
安装尾梁千斤顶铰接销及挡销时，起吊葫芦必须带载，并在尾梁下打木柱撑实。
⑸组装前梁：将前梁卸在主道上的组装位置，用2个3t的手拉葫芦〔双链〕拴挂在前梁后端两侧的前梁千斤顶铰接耳孔上，另1个3t的手拉葫芦〔双链〕拴挂在前梁前端的钢丝绳套或Φ18×64圆环链上〔绳套或Φ18×64圆环链绕套在前梁和护帮板的铰接处〕，三点平稳起吊适当高度。
承插型盘扣式脚手架施工方案
你目录1.编制依据及原则 (1)1.1编制依据 (1)1。
2编制范围 (1)2。
工程概况 (1)3.施工组织管理机构 (2)4。
施工工期及资源配置 (2)4。
1施工工期 (2)4.2施工队伍部署及任务划分 (2)4。
3施工资源配置 (3)4.3。
1施工劳动力配置 (3)4。
3。
2施工材料 (4)4。
3.3施工设备 (8)5。
施工方案 (9)5。
1承插型盘扣式脚手架施工流程 (9)5.2承插型盘扣式脚手架搭设施工 (9)5。
2。
1施工准备 (9)5.2。
2施工方法 (10)5。
2.2。
1承插型盘扣式钢管支架的搭设方法和要求 (10)5。
2。
2.2承插型盘扣式钢管支架的使用 (11)5.2。
2.3本方案的施工方法概述 (11)5。
2。
2。
4脚手架拆除 (12)6.质量标准和质量保证体系 (13)6。
1 质量保证措施 (13)6.1.1盘扣式脚手架出厂材料 (13)6.1。
2 材料检查内容 (13)6。
1。
3作业层脚手板的检查要求 (14)6.1.4进场材料的检查与验收 (14)6.1.5分阶段的检查和验收 (15)6.1。
6工作架质量控制要点 (15)7。
支撑架施工安全措施 (15)7。
1 安全教育 (15)7。
2 持证上岗 (15)7。
3 架体施工 (15)7.4脚手架的拆除 (16)8.安全文明施工 (17)8。
1安全注意事项 (17)8。
2安全技术措施 (18)8。
3施工安全保证体系 (18)8。
3.1安全管理组织机构 (18)8。
3.2安全保证措施 (18)9.应急预案 (19)9.1目的 (19)9。
2组织机构及职责 (19)9.3应急物资 (20)9。
4高处坠落事故应急措施 (20)9。
5 触电事故应急措施 (20)10。
附件 (21)承插型盘扣式脚手架施工方案1。
编制依据及原则1.1编制依据（1)国家法律、法规和地方政策。
(2)新建青岛至连云港铁路工程桥梁施工图和通用图以及其它设计文件。
外脚手架施工
外脚手架施工根据本工程的立面特征及结构特点，本工程外脚手架拟采用传统落地式的双排单立杆扣件式钢管脚手架，即立柱、剪力撑、小横杆、大横杆，全部用Ф48×3.0mm钢管。
外立面满铺密目安全网；脚手架宽1000，纵距1.5m，横距1.2m，步距1.8m，架子上满铺铁网脚手板。
1）施工部署（1）、配备专业施工队伍搭设脚手架，按国家建筑施工扣件式钢管脚手架安全技术规范要求施工。
（2）、由项目技术负责人，项目安全员、专业队伍配备施工员、安全员协助工作，并负责具体实施和巡视检查。
（3）、垂直运输机械协助材料的转运。
（4）、脚手架搭设质量控制及要求和专人负责如下：①施工员1名：主要负责脚手架搭设、拆除的技术指导工作。
②安全员2名：主要负责脚手架的安全工作及跟踪检查。
③脚手架技术工人6名：根据进度需要，主要负责脚手架的搭设、拆除工作和现场文明施工。
④其他配合人员8名：主要负责协助操作人员对钢管、扣件等的运输工作。
2）材料及要求（1）、钢管钢管包括立杆、大横杆、小横杆、剪刀撑、附墙杆等。
钢管采用外径为48mm，壁厚3.5mm，其材质应采用国家现行标准《直缝电焊钢管》或《低压流体输送用焊接钢管》中规定的3号普通钢管，其质量应符合《普通碳素结构钢技术要求》中A3钢的要求。
弯曲变形，锈蚀钢管不得使用。
脚手架钢管每根最大质量不应大于25kg。
钢管上严禁打孔。
钢管外排立杆及大横杆刷黄色油漆，剪刀撑杆刷蓝色油漆。
（2）、扣件扣件包括直角扣件、旋转扣件、对接扣件及其附件、T型螺栓、螺母、垫圈等。
扣件及其附件应符合《可锻铁分类及技术条件》的规定。
扣件与钢管的贴合面必须严格整形，保证钢管扣紧时接触良好，扣件活动部位应能灵活转动，旋转扣件的旋转面间隙小于1mm，扣件表面应进行防锈处理。
脚手架采用的扣件，在螺栓拧紧扭力矩达65N·m时，不得发生破坏。
（3）、脚手板脚手板采用φ6～φ8钢筋网，辅助使用竹脚手板。
（4）、安全网安全网包括密目阻燃式安全网及安全平网，按照市安全质量监督站的有关规定，本工程中的外脚外围安全网采用全新密目式安全网，每平方厘米不少于2000目，不得有烂网，外墙与建筑物之间每隔三层或小于10m应挂设一道安全平网。
脚手架施工方案
目录第一节编制依据及工程概况 (2)一、编制依据 (2)二、工程概况 (2)第二节、施工准备工作及主要材料需用量计划 (2)一、技术准备工作 (2)二、物资准备工作 (2)第三节、一般规定 (3)第四节落地式双排钢管外脚手架搭设标准 (4)一、脚手架材质 (4)二、脚手架的基底 (4)三、脚手架的扫地杆 (5)四、架体与建筑物的拉结 (5)五、脚手架板的铺设 (6)六、立杆的纵距、横距、步距 (7)七、外脚手架的防护 (7)八、支撑体系 (8)九、杆件搭设构造要求 (9)十、荷载 (10)十一、特殊部位处理 (10)十三、搭设和拆除顺序 (13)第五节、各项技术管理措施 (14)一、脚手架材料质量控制措施 (14)二、保证施工质量措施 (15)三、保证施工安全措施 (16)四、环境保护及文明施工措施 (18)第一节编制依据及工程概况一、编制依据1、建筑施工扣件式钢管脚手架安全技术规范（JGJ130-2011）2、建筑施工安全检查标准（JGJ59-2011）3、甲方所提供图纸二、工程概况本工程车库、连排别墅、高层住宅地下室至三层采用落地式双排脚手架。
第二节、施工准备工作及主要材料需用量计划一、技术准备工作为了保证该工程外脚手架的搭设及拆除方法切实可行，贯彻“安全、适用、可行、经济”的原则，做好各种材料机械加工的技术资料准备和材料、人员使用计划安排。
做好安全技术交底工作，操作工人考核培训，工人持证上岗。
二、物资准备工作外脚手架材料采用48*3.5mm的优质钢管、直角扣件、对接扣件、旋转扣件，采用木跳板。
防护挂网为密目式安全网。
第三节、一般规定1、凡是有高血压，严重心脏病、癫痫病，以及其他不适于高空作业的人员，均不得从事架子工作业。
凡参加高空作业人员，必须定期进行身体检查。
2、处于3米以上的高空作业时，须配戴安全带，作业时戴安全帽。
安全带必须系在牢固可靠的地方，作到高挂低用。
3、高处作业时，衣着要灵便，系紧系好。
模板脚手架支撑专项方案
模板脚手架支撑专项施工方案编制依据地方性的规定规范要求；工程招标文件、施工图纸、图纸会审及设计变更等；建筑工程施工质量验收统一标准 GB50300-2013；混凝土结构工程施工质量验收规范 GB50204-2015；建筑施工模板安全技术规范 JGJ162-2008；建筑施工扣件式钢管脚手架安全技术规范 JGJ130-2011；建筑施工安全检查标准 JGJ59-2011；建筑结构荷载规范 GB50009-2012；施工组织设计；编制说明根据《关于印发〈危险性较大的分部分项工程安全管理办法〉的通知》（建安办函【2009】87 号）第五条规定。
施工单位应当在危险性较大的分部分项工程施工前编制专项方案；对于超过一定规模的危险性较大的分部分项工程，施工单位应当组织专家对专项方案进行论证。
针对支模的特点，经我们分析，支模的主要承重部分是支撑，而模板支撑的设计计算出自于脚手架设计计算，但它与脚手架有一定的差别，主要是：一是承受垂直荷载大；二是在施工中砼输送、倾倒、振捣混凝土作业会增加垂直、水平荷载，使它产生较大的振摆；三是它无刚性连墙杆牵拉约束摆动，因此，这对模板支撑稳定，尤其是对高支模的稳定很不利。
支模坍塌事故均是由失稳破坏造成的，而且是先从局部坍塌，使钢筋混凝土牵动模板支撑往坍塌处倾倒，造成大面积坍塌。
因此，针对高支模承受荷载和结构特点，增大荷载分项系数，设置水平拉杆，设置剪刀撑、设置斜撑加固，以提高高支模的整体稳定强度，根据本工程不同部位高支模特点，以及代表性不同，我们对较大断面的梁进行构造设计及验算。
支模情况工程主要支模部位梁板模结构尺寸施工计划施工目标确保支模搭设、使用、拆除过程中施工安全，保质保量完成图纸设计的全部内容。
施工技术要求必须严格按照安全技术规范和本方案要求进行搭设，如果局部与方案不符的地方，应由技术部负责人按方案要求及相关国家规范规定进行处理，不得擅自更改。
施工质量要求必须严格控制材料质量，使用合格材料，支撑系统构造要求严格按规范要求设置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
煤矿用平板脚手架设计方案
一、背景
随着煤炭行业技术的快速发展，施工设备也在不断地改进，脚手
架操作平台是煤矿巷道U 型钢棚架设、注浆锚杆打注等登高施工作
业的一种重要施工机械，目前，煤矿用脚手架大都是现场临时搭建的，
结构原始、体态笨重、装配及转移很不方便、工作效率低，无法满足
快速施工的要求，且安全性能不高。为实现井巷安全快速高效，减少
施工工序转换，提高巷修效率，能有效解决煤矿安全、巷道支护与生
产进度之间的矛盾，所以，迫切需要发明一种结构简单，组装方便，
能够满足快速施工要求且安全性较高的可移动式脚手架。
二、设计内容
为了实现上述目的，现加工一种煤矿用平板脚手架，包括脚手架
平台，脚手架平台通过多根站杆固定在底盘上，底盘分为与煤矿巷道
轨道对应的两组，每组底盘包括一个带轮的平板车，平板车车板的与
煤矿巷道轨道平行的两侧边上各设有一组槽钢，每组槽钢由分布在平
板车车板上、下面的两根槽钢组成，槽钢与平板车车板固定在一起，
站杆与平板车车板上面的槽钢连接。这种平板脚手架解决了现有钢管
脚手架整体移动困难，每施工2m-3m 就需要拆、搭脚手架各一次等
问题，大大提高了施工进度。
平板脚手架平台由多根横杆围绕一个厚大板固定而成，横杆的下
面固定在槽钢架上，槽钢架固定站杆的上端。脚手架平台上方设置有
护栏。站杆为钢管，槽钢架用12# 槽钢，与平板车车板固定的槽钢
用10# 槽钢。横杆优选四根，厚大板优选为矩形。
三、平板脚手架具有以下优点：
1、现在煤矿巷道U 型钢棚架设、注浆锚杆打注等登高施工作业
时，多用的是固定式脚手架，整体移动困难，每施工2m-3m 就需要
拆、搭脚手架各一次。本发明很好的利用了煤矿巷道的现有轨道，能
够轻松实现脚手架整体移动。
2、平板底盘采用煤矿现有的平板车和槽钢材料，加工方便简单，
无需额外成本投入。登高作业施工完毕后，底盘仍可作为普通平板车
使用。
3、本发明安装时采用煤矿现有耙装机卡轨器固定底盘，安全牢
靠。
附图说明
图1 为本发明的平板脚手架正视图；
图2 为本发明平板脚手架侧视图；
图3 为图1 平板脚手架A 点放大图；
图4 为图1 平板脚手架B 点放大图；
其中，1. 站杆，2. 平板车，3. 槽钢，4. 护栏，5. 螺栓，6. 底
板，7. 斜撑，8. 辅助站杆，9. 横杆，10. 脚手架平台，11. 槽钢架，
12. 焊点。
四、具体实施方式（实例）
煤矿用平板脚手架，包括脚手架平台，脚手架平台通过多根站杆
固定在底盘上，底盘分为与煤矿巷道轨道对应的两组，每组底盘包括
一个带轮的平板车2，平板车2 车板的与煤矿巷道轨道平行的两侧边
上各设有一组槽钢3，每组槽钢由分布在平板车2 车板上、下面的两
根槽钢组成，槽钢3 与平板车2 车板固定在一起，站杆1 与平板车
车板上面的槽钢连接。
脚手架平台10 由多根横杆9 围绕一个厚大板固定而成，横杆的
下面固定在槽钢架11 上，槽钢架11 固定站杆1 的上端。
每套脚手架需两组底盘，底盘采用煤矿现有的平板车配合10# 槽
钢加工，每个脚手架配两台平板车，平板车长约3000mm，高约
400mm，宽约1500mm。每台平板车上固定两组10# 槽钢，两组槽钢
间距约2.8m，每组两根槽钢，平板车车板上、下面各安装一根槽钢，
两根槽钢之间采用Φ22mm 螺栓连接；站杆采用Φ108mm 钢管配合
10# 槽钢加工，Φ108mm 钢管长约1900mm（可根据现场施工需要
调整），下端焊接在平板车车板上的槽钢上，上端焊接一段12# 槽钢，
长约120mm ；脚手架平台由横杆与70mm 厚大板组成，横杆采用Φ
40mm 钢管，钢管垂直于巷道方向放置在站杆上端的槽钢内，并采用
双股8# 铁丝捆绑固定，每组脚手架布置四根横杆，横杆上方顺巷道
方向铺设70mm 厚大板，平台大板采用棕绳或8# 铁丝捆绑成一体，
并与横杆固定。平台上方900~1200mm 处设置护栏，南、北两侧采
用锚杆、钎子或钢管作为护栏4，东西两侧采用棕绳作为护栏，护栏
立杆采用8# 铁丝捆绑固定在脚手架立杆上。
该平板脚手架安装时分为以下几步：
