revit基础教程

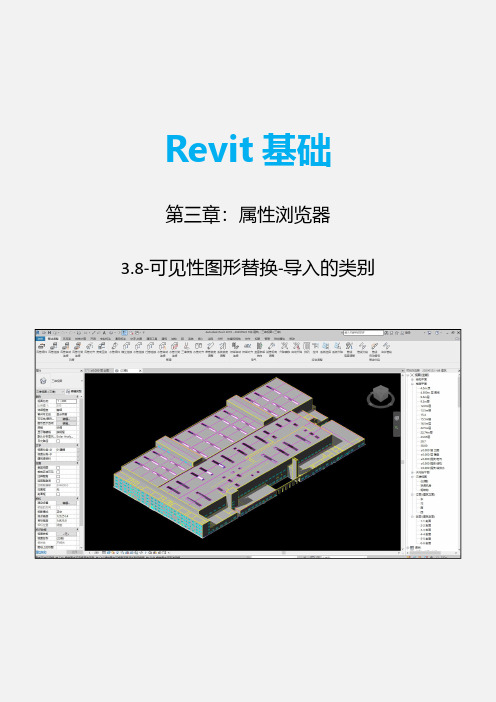

revit基础：3.8-可见性图形替换-导入的类别
Revit基础
第三章：属性浏览器
3.8-可见性图形替换-导入的类别
导入类别：控制导入图元的（显示）、（隐藏）和（线形颜色）。
打开（可见性/图形替换）控制面板，点击（导入类别）如下图所示。
在此视图中显示导入的类别：用来控制所有被导入物体的（显示）与（隐藏）。
那么如何导入图元呢？
点击（插入）菜单——导入CAD。
可导入的文件类型如下图所示。
通常我们导入的文件格式为.dwg,也就是CAD图纸文件。
导入一张CAD图纸，如下图所示。
打开（导入类别）控制面板。
在列表中我们能够看到被导入的CAD图纸。
点开CAD图纸前的（+号），能够看到CAD图纸内的图层。
我们可以对整个图纸进行（半色调）显示，此功能通常用于（反向建模）的工作。
能够看到所有被导入的CAD图纸都已经半色调显示。
同时也可以更改某一图层的（图形颜色），如下图所示。
选择（标注）图层，将（线）的颜色修改为（红色），如下图所示。
能够看到（绿色）的尺寸标注被替换为（红色）。
如果想对导入的CAD图元线形颜色进行替换，那么在CAD软件中所有线形必须按照图层进行归纳整理。
否则在Revit中将无法进行正确的修改。
以上为（导入类别）的常用功能。
