探地雷达作业指导书
地质雷达操作规程
地质雷达操作规程1、规程说明本规程适用于探地雷达的所有试验检测过程。
2、参数设定1）将电池装到主机上，选择与检测任务相适应的天线，将光纤分别与主机和天线连接。
2）打开主机，选择与主机所接天线相对应的天线频率。
3）扫描速度：根据测试需求进行设定。
4）时窗设置：根据探测深度进行设定（双时程），900M天线时窗一般设为30～40ns，400M天线时窗一般设为60～80ns，100M天线时窗一般设为500ns 左右。
5）采样点数：此参数一般使用默认设置。
6）信号位置：一般把第一组较大的波形调至单道波形显示区的第2格。
7）增益调节：对采样的波形信号进行放大或缩小，一般调节增益至满格的60%左右，禁止将波形信号调节至饱和，以避免信号失真。
8）滤波设置：在采集过程中对采集的数据进行过滤，去除干扰信号。
9）介电常数：根据所探测的物体通过介质对照表选择相应的介电常数。
10）保存参数：把所调节好的参数进行保存，方便下次在相同环境或介质下测量时节约调节参数的时间。
11）调入参数：把调节好的参数进行调入。
12）连续测量：采集数据时，主机和天线一直进行数据采集（适用于初支、二衬、路面测试）。
13）人工点测：采集数据时，进行人工触发，点击一次采集一道信号，适用于超前地质预报数据的采集。
14）实时处理；一般不设置为默认参数。
15）保存设置：根据需求把采集的数据保存至相应的存储器中。
3、数据采集：仪器参数设置完成后进行数据的现场采集。
4、保存采集的数据，并进行下一循环的数据采集。
5、数据采集完成并保存后，关闭主机电源，将光纤和主机与天线分离。
6、在仪器的使用过程中，若发现有任何异常的地方，应立即停止使用。
待查明原因后再进行测试。
7、地持雷达未经校验合格或超过校验周期，均不得使用。
CAS探地雷达说明书
CAS探地雷达采集软件说明书RadarSample 12.10.31中国科学院电子学研究所Institute of Electronics, Chinese Academy of Sciences目录1 连接WIFI无线网络 (3)2 RadarSample主界面说明 (4)2.1 标题栏 (4)2.2 工具栏 (4)2.3 图形显示区 (6)2.4 状态栏 (6)3 雷达参数设置 (6)4 调色板设置 (8)5 保存路径设置 (8)6 系统设置 (9)7 GPS设置 (10)8 滤波设置 (10)9 背景去除设置 (11)10 拉伸显示 (12)11 增益曲线 (13)12 操作实例 (14)1 连接WIFI无线网络在连接WIFI无线网络之前，首先要设置IP地址，如图1-1所示，IP地址设置为“192.168.1.X”，最后一个字段可以是2~255之间的任意数；子网掩码设置为“255.255.255.0”。
图1-1 设置IP地址然后连接WIFI无线网络。
如图1-2所示，点击系统工具栏上的图标，弹出如图1-3所示的操作界面，然后点击相应频率雷达的网络名（网络名为Shielded_+天线频率），最后点击网络名下面的“连接”按钮即可。
图1-2 系统工具栏图1-3 WIFI连接图2 RadarSample 主界面说明RadarSample 采集软件主界面如图2-1所示，可分为4个主要功能区：标题栏、工具栏、图形显示区和状态栏。
图2-1 RadarSample 采集软件主界面2.1 标题栏图2-2 标题栏标题栏主要显示当前保存的文件名和软件版本，如图2-2所示。
2.2 工具栏图2-3 采集软件工具栏工具栏图形显示区状态栏文件名软件版本大多数控制按钮都在工具栏上，如图2-3所示，每个按钮的详细说明如下：：点击按钮将弹出“雷达参数设置”对话框，如图3-1所示；该按钮的快捷键为F2。
：点击该按钮将开始采集数据；该按钮的快捷键为F5。
雷达与导航系统作业指导书
雷达与导航系统作业指导书第一章雷达系统概述 (2)1.1 雷达系统的发展历程 (2)1.2 雷达系统的基本原理 (3)第二章雷达信号处理 (3)2.1 雷达信号的特点 (3)2.2 信号处理方法 (4)2.3 信号处理技术的发展趋势 (4)第三章雷达天线与馈线系统 (5)3.1 天线的基本原理 (5)3.1.1 引言 (5)3.1.2 天线的辐射原理 (5)3.1.3 天线的接收原理 (5)3.2 天线类型及特点 (5)3.2.1 引言 (5)3.2.2 定向天线 (5)3.2.3 全向天线 (6)3.2.4 阵列天线 (6)3.3 馈线系统设计 (6)3.3.1 引言 (6)3.3.2 馈线类型及选择 (6)3.3.3 馈线系统匹配设计 (6)3.3.4 馈线系统保护措施 (6)第四章雷达发射与导航系统 (7)4.1 发射系统的工作原理 (7)4.2 接收系统的工作原理 (7)4.3 发射与接收系统的优化设计 (7)第五章雷达目标检测与跟踪 (8)5.1 目标检测的基本方法 (8)5.2 目标跟踪的原理 (8)5.3 目标跟踪技术的发展趋势 (9)第六章雷达抗干扰技术 (9)6.1 干扰的类型与特点 (9)6.1.1 干扰的类型 (9)6.1.2 干扰的特点 (9)6.2 抗干扰技术的基本原理 (10)6.2.1 空域滤波 (10)6.2.2 频域滤波 (10)6.2.3 时域滤波 (10)6.2.4 信号处理 (10)6.3 抗干扰技术的应用 (10)6.3.1 阵列抗干扰技术 (10)6.3.2 频率抗干扰技术 (10)6.3.3 信号处理抗干扰技术 (10)6.3.4 复合抗干扰技术 (10)第七章导航系统概述 (10)7.1 导航系统的发展历程 (11)7.2 导航系统的基本原理 (11)第八章导航信号处理 (12)8.1 导航信号的特点 (12)8.2 信号处理方法 (12)8.3 信号处理技术的发展趋势 (13)第九章导航系统组件与设计 (13)9.1 导航系统的关键组件 (13)9.2 导航系统设计原则 (14)9.3 导航系统的功能优化 (14)第十章雷达与导航系统应用 (14)10.1 雷达与导航系统在军事领域的应用 (14)10.1.1 概述 (14)10.1.2 侦察与预警 (15)10.1.3 指挥控制 (15)10.1.4 精确制导 (15)10.2 雷达与导航系统在民用领域的应用 (15)10.2.1 概述 (15)10.2.2 交通运输 (15)10.2.3 气象监测 (15)10.2.4 资源勘探 (15)10.3 雷达与导航系统的发展前景 (15)第一章雷达系统概述1.1 雷达系统的发展历程雷达系统的发展历程可追溯至20世纪初，当时主要用于军事领域。
地质雷达操作规程
地质雷达操作规程一、引言地质雷达是一种应用于地质勘探领域的雷达技术，通过测量雷达回波信号来获取地下目标的信息，广泛应用于地质工程、资源勘查等领域。
为了确保地质雷达的正常运行和数据准确性，制定本操作规程。
二、设备检查与准备1.首先检查地质雷达设备的外观是否完好，是否有异常；2.检查设备各个部件的连接是否牢固；3.检查电源线、信号线等是否损坏；4.确保设备的电源和信号线接入正确；5.检查设备的电源开关是否处于关闭状态。
三、测量前准备1.对于冰冻地面，需将地面冰层清除干净；2.对于泥泞地面，需清除地面上的泥泞和积水；3.检查地面上是否有金属物体，如有需要移除；4.根据测量的需要，选择合适的测量模式和参数设置。
四、地理雷达操作步骤1.打开地质雷达电源开关，并选择合适的工作模式；2.连接电脑或数据采集器，确保数据采集设备正常连接；3.根据需要选择合适的天线和探头；4.按照设备操作手册，正确设置测量参数，包括测量范围、采样率等；5.将天线和探头固定在合适的位置，并确保安装稳固；6.如有需要，使用标定物进行仪器标定；7.若地质雷达需要移动，应谨慎操作，避免撞击或损坏设备；8.开始进行地质雷达测量。
五、测量过程操作规范1.操作人员应熟悉并掌握地质雷达仪器的操作流程；2.操作人员应避免穿戴金属物品，以避免对测量结果的影响；3.操作人员应远离雷达天线范围内的辐射，避免对人体造成伤害；4.在测量过程中，应保持设备的稳定，并避免不必要的震动；5.在测量过程中，应及时记录必要的参数信息，并标注在测量数据中；6.如遇突发情况或设备故障，应立即停止测量，并进行相应处理；7.测量结束后，应将设备电源关闭，并仔细检查设备的各个部件是否正常。
六、记录与数据处理1.在测量过程中，应准确记录测量时间、位置、参数等信息；2.测量结束后，及时保存测量数据，并备份到可靠的存储设备；3.使用专业软件对测量数据进行处理和分析，得出结论和结果；4.对于数据异常或不准确的情况，应进行数据质量控制和校正。
探地雷达安全操作及保养规程
探地雷达安全操作及保养规程探地雷达是一种用于地下探测的高科技仪器，广泛应用于地质勘探、建筑工程、考古发掘等领域。
为了确保探地雷达的安全使用和长期稳定运行，以下是探地雷达的安全操作及保养规程。
一、安全操作规程1.1 进行探测前的准备工作在进行探测前，请务必检查探地雷达是否处于正常的工作状态。
包括以下几个方面：•确保所有连接线路连接牢固且无损伤。
•确保探测器外观无损伤并正确安装。
•确保探测器的电池充满电或使用外接电源。
•确保使用的软件已经正确安装并已进行了必要的设置。
1.2 控制探测器的使用环境•在使用探地雷达进行探测时应避免在高温、湿润、腐蚀、辐射等条件下使用。
•避免将探测器暴露在阳光暴晒或高温环境中，同时也要避免在低温环境中使用。
•探测器不应被放置在靠近辐射源的地方，也不应遭受重击或震动。
1.3 控制探测器的使用方法•在使用探地雷达进行探测时，应避免强烈振动和摆动探测器。
•避免使用过多的功率或长时间的高功率输出。
•避免在强磁场和电场干扰的情况下使用探测器。
1.4 控制探测器的操作人员•在使用探地雷达进行探测时，应由熟练操作人员负责操作。
•操作人员应注意安全操作，避免不必要的危险和风险。
•操作人员应按照规范化指导书进行操作，操作人员必须了解探测器的各项规范和指南。
二、保养规程2.1 探测器的日常保养•在使用探地雷达时，应定期对仪器进行检查和保养。
•保养时应定期对探测器外观进行清洁和检查，在保养之前应停止使用。
•探测器外部应做到防潮、防尘和防腐蚀处理，尤其是接头和连接线梢头处理。
•探测器表面涂层易于脱落，请勿用化学清洗剂或带有酸性、碱性溶液的清洗液进行清洗。
2.2 探测器的存储和保管•在停止使用探地雷达后，请将其清洁，放入合适的防尘袋中，并放置在干燥、通风和温度适宜的场所。
•在存放探测器时，应避免锈蚀、摩擦、震动和挤压等情况发生。
•探测器要经常检查，保证使用时无任何损坏，避免与潮湿环境相接触，避免长时间未使用。

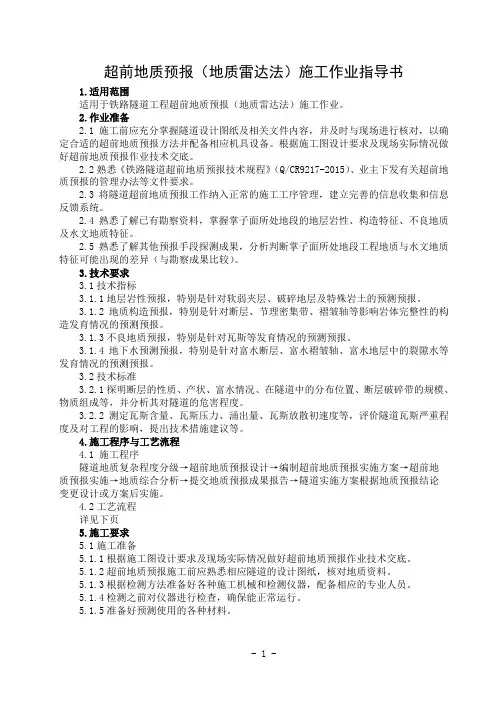

隧道超前地质预报(地质雷达法)施工作业指导书
超前地质预报（地质雷达法）施工作业指导书1.适用范围适用于铁路隧道工程超前地质预报（地质雷达法）施工作业。
2.作业准备2.1施工前应充分掌握隧道设计图纸及相关文件内容，并及时与现场进行核对，以确定合适的超前地质预报方法并配备相应机具设备。
根据施工图设计要求及现场实际情况做好超前地质预报作业技术交底。
2.2熟悉《铁路隧道超前地质预报技术规程》（Q/CR9217-2015）、业主下发有关超前地质预报的管理办法等文件要求。
2.3将隧道超前地质预报工作纳入正常的施工工序管理，建立完善的信息收集和信息反馈系统。
2.4熟悉了解已有勘察资料，掌握掌子面所处地段的地层岩性、构造特征、不良地质及水文地质特征。
2.5熟悉了解其他预报手段探测成果，分析判断掌子面所处地段工程地质与水文地质特征可能出现的差异（与勘察成果比较）。
3.技术要求3.1技术指标3.1.1地层岩性预报，特别是针对软弱夹层、破碎地层及特殊岩土的预测预报。
3.1.2地质构造预报，特别是针对断层、节理密集带、褶皱轴等影响岩体完整性的构造发育情况的预测预报。
3.1.3不良地质预报，特别是针对瓦斯等发育情况的预测预报。
3.1.4地下水预测预报，特别是针对富水断层、富水褶皱轴、富水地层中的裂隙水等发育情况的预测预报。
3.2技术标准3.2.1探明断层的性质、产状、富水情况、在隧道中的分布位置、断层破碎带的规模、物质组成等，并分析其对隧道的危害程度。
3.2.2测定瓦斯含量、瓦斯压力、涌出量、瓦斯放散初速度等，评价隧道瓦斯严重程度及对工程的影响，提出技术措施建议等。
4.施工程序与工艺流程4.1 施工程序隧道地质复杂程度分级→超前地质预报设计→编制超前地质预报实施方案→超前地质预报实施→地质综合分析→提交地质预报成果报告→隧道实施方案根据地质预报结论变更设计或方案后实施。
4.2工艺流程详见下页5.施工要求5.1施工准备5.1.1根据施工图设计要求及现场实际情况做好超前地质预报作业技术交底。
5地质雷达法测二次衬砌厚度及空洞比对试验指导书
五、资料处理与成果解释 1、资料处理 将野外采集的数据在室内采用地质雷达对应软件进行处理，处理流程为：将
原始数据切除首尾废段；编辑补齐标记；按 5m 标记对记录进行水平均衡，添加 洞身标，对文件进行分割，零点校正，调节增益，背景除噪、反褶积运算，识别 界面及有效信号，计算确定合适的介电常数，拾取衬砌厚度界面，拾取施工超挖 界面，分析衬砌结构及回填情况，形成数据表格，编写检测报告。
① 眼睛紧盯屏幕，时刻关注雷达图像的变化，对雷达图像异常段做好记录， 重点记录下里程，以便必要时可以进行复检；
② 控制好天线的耦合情况，保证天线紧贴检测面，以减小天线的晃动；
③ 现场探测时尽量保证雷达天线平稳匀速前进，探测过程中尽量减少停顿， 如果中途有停顿应及时记录下停顿位置；
④ 有可能的话应清除地面的金属和非金属物，使得场地平整，在干扰影响 较大的地方尽量使用屏蔽天线，另外适当加大发射波的叠加次数，能增强有效信 号削弱干扰信号；
测线部位
天线频率 （MHz）
环境条件 测线位置
第页共页
《铁路隧道衬砌质量无损检测规程》TB102232004
检测日期
备注
现场检测情况说明
检测人员：
记录人员：
复核人员
① 在已知厚度且材料与隧道衬砌相同的其它预制件上测量； ② 在洞口（明洞）或洞内避车洞处使用双天线直达波法测量； ③ 钻孔实测。 （6）选择合适的探地雷达参数，主要参数包括天线的中心频率，时间窗口 的长度，采样率，介电常数等： ① 天线的中心频率 电磁波频率越高，分辨率越高，探测深度越小，而电磁波频率越低，分辨率 越低，探测深度越大，因此在满足分辨率和实际情况又允许的情况下，应该尽量 使用中心频率较低的天线。 天线中心频率（单位：MHz）的计算公式为：
隧5超前地质预报(地质雷达法)施工作业指导书(中铁上海局)
超前地质预报（地质雷达法）施工作业指导书1.适用范围适用于新建福州至厦门铁路隧道工程超前地质预报（地质雷达法）施工作业。
2.作业准备2.1施工前应充分掌握隧道设计图纸及相关文件内容，并及时与现场进行核对，以确定合适的超前地质预报方法并配备相应机具设备。
根据施工图设计要求及现场实际情况做好超前地质预报作业技术交底。
2.2熟悉《铁路隧道超前地质预报技术规程》（Q/CR9217-2015）、业主下发有关超前地质预报的管理办法等文件要求。
2.3将隧道超前地质预报工作纳入正常的施工工序管理，建立完善的信息收集和信息反馈系统。
2.4熟悉了解已有勘察资料，掌握掌子面所处地段的地层岩性、构造特征、不良地质及水文地质特征。
2.5熟悉了解其他预报手段探测成果，分析判断掌子面所处地段工程地质与水文地质特征可能出现的差异（与勘察成果比较）。
3.技术要求3.1技术指标3.1.1地层岩性预报，特别是针对软弱夹层、破碎地层及特殊岩土的预测预报。
3.1.2地质构造预报，特别是针对断层、节理密集带、褶皱轴等影响岩体完整性的构造发育情况的预测预报。
3.1.3不良地质预报，特别是针对瓦斯等发育情况的预测预报。
3.1.4地下水预测预报，特别是针对富水断层、富水褶皱轴、富水地层中的裂隙水等发育情况的预测预报。
3.2技术标准3.2.1探明断层的性质、产状、富水情况、在隧道中的分布位置、断层破碎带的规模、物质组成等，并分析其对隧道的危害程度。
3.2.2测定瓦斯含量、瓦斯压力、涌出量、瓦斯放散初速度等，评价隧道瓦斯严重程度及对工程的影响，提出技术措施建议等。
4.施工程序与工艺流程4.1 施工程序隧道地质复杂程度分级→超前地质预报设计→编制超前地质预报实施方案→超前地质预报实施→地质综合分析→提交地质预报成果报告→隧道实施方案根据地质预报结论变更设计或方案后实施。
4.2工艺流程详见下页5.施工要求5.1施工准备5.1.1根据施工图设计要求及现场实际情况做好超前地质预报作业技术交底。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
浙江公路技师学院试验检测中心作业指导书（版本：第一版第0次修订）文件编号：GLJX/ZD-32-2017试验类别：探地雷达测路面厚度检测作业指导书编写：审核：批准：受控状态：分发号：20XX年XX月XX日发布20XX年XX月XX日实施浙江公路技师学院试验检测中心目录目录 (2)1、目的与适用范围 (3)1.1 (3)1.2 (3)2、依据标准 (3)3、仪具与材料技术要求 (3)3.1 (3)3.2 (3)4、方法与步骤 (4)4.1 准备工作 (4)4.2 测试步骤 (8)5、数据导出 (8)5.1 (8)5.2 (8)6、数据处理 (11)6.1 (11)6.2 (11)7、报告 (11)GSSI Sir30数据采集作业指导书1、目的与适用范围1.1本方法适用于采用短脉冲雷达检测沥青路面面层厚度，可供道路施工过程质量控制、质量评定及旧路调查使用。
1.2本方法不适用于潮湿路面或用富含铁矿渣集料等介电常数较高的材料铺筑的路面。
2、依据标准《路基路面现场测试规程》JTG E60-20083、仪具与材料技术要求3.1雷达测试系统由承载车、发射天线、接收天线和控制单元等组成。
3.2测试系统技术要求和参数(1)距离标定误差：≤0.1%；(2)最小分辨层厚：≤40mm；(3)系统测量精度要求如下表：测量精度技术要求(4)天线：采用空气耦合方式，带宽能适应所选择的发射脉冲频率。
4、方法与步骤4.1 准备工作(1) 检测前应收集设计图纸、施工配合比等资料，以便合理确定标定路段。
(2) 给电池及笔记本电脑充满电，保证野外数据采集能够正常进行。
(3) 把主机、天线、大缆及其他配件列一个详细清单，出野外之前由专人照着清单清点一遍，保证需要带的设备全部齐全。
(4) 先连接系统各个部件，笔记本电脑+主机+电缆+天线+标记杆+测距轮；注：设备连接要求无电操作不能带电连接、插拔各个部件，电缆连接防止虚接。
联机时注意电缆接口方向，电缆接头应与面板垂直，拧紧，与主机端旋转至红线处。
天线端旋转至三个小卡槽露出，同时注意固定电缆。
电缆与天线应用环行扣连接。
(5)数据采集---参数设置双击采集软件图标，进入如下系统设置界面：第一步：系统设置1.距离控制DISTANCE CONTROL：水平单位Horizontal Units：可设置为米（m）扫描/单位Scans/Unit：每单位米采集多少个扫描点，可以根据想要的水平分辨率来设置单位/标记Units/Mark:每两个标记之间间距，距离测量时自动标记Max Units/File:每个文件最长距离，如果不规定文件长度的话一般设为02.ANTENNA1一通道参数：Type天线频率：选择所连接的天线频率（如：400Mhz,900Mhz,1.5Ghz,1.6Ghz,HORN2.0Ghz等）Model天线型号：每个天线上都有一个天线型号，选择所连接的天线型号Unit S/N:每个天线上都有唯一的序列号，选择所连接的天线序列号其他参数按默认设置，如果接二通道，则在系统参数设置好后，点击ACCEPT接受进入采集设置第二步采集参数设置---采集数据采集参数设置界面如上图所示，界面左侧可点击来切换只显示单点波形还是线扫描+示波器显示方式。
界面右图为参数设置主菜单，包括四大主菜单：雷达设置RADAN CONFIG、信号处理SIGNALPROCESS、OUTPUT OPTIONS输出选择和SYSTEM OPTIONS系统选择；点击每个菜单时可显示各级子菜单。
对于基本的参数设置，一般设置主菜单中的RADAN CONFIG和SIGNAL PROCESS。
如果你在上一个屏幕已经选择了天线的频率和型号，则SIR-30将载入许多重要的设置作为默认设置。
3.单击RADAR CONFIG---〉RADAR:a)Run Mode采集模式：时间模式Time; 距离模式Distance; 点测模式Point主菜单系统参数Parameters 2Ghz空耦天线1500MHz 900MHz 100MHz RADARCONFIG测量模式->RADAR->Run mode Time/Distance Time/Distance Time/Distance Time/Point测点/秒->RADAR->Scans/Sec 300-400 60-120 60-120 16-92采样点数/测点->RADAR->SAMPLES/Scan512 512 512 512/1024记录长度(纳秒)->SCAN->TIMERANGE(ns) 12 12 15-20-25-30 100-200-30介电常数->SCAN->DIELECTRICCONSTANT4 6 6 6信号位置：模式->SCAN->POSTIONMODEMANUAL MANUAL MANUAL MANUAL信号位置：延时->SCAN->POSTIONOFFSET信号位置：地面->SCAN->SURFACE(%) 0 0 0 0系统设置->SYSTEM SETTINGS标定测量轮->MAINTENANCE->CALIBRATE SW采集结束后，先关机，再拆各个部件。
由专人按照清单清点所有设备及配件，保证所有部件都已经收好。
返回。
4.2 测试步骤（1）开启安全警示灯，将天线正下方对准起点，启动软件测试程序，缓慢加速承载车到正常检测速度。
检测过程中，操作人员应标记测试路段内的桥梁、隧道等构造物的起终点。
当承载车到达测试终点后，停止采集程序。
（2）波速标定：在检测过程中承载车每隔一定距离应完全停下，在采集软件上做标记，雷达图像应界面清晰、容易辨识且没有突变，同时在地面上找出雷达天线中心所对应的位置，做好标记；按路基路面现场测试规程T 0912 的方法在标记处钻取芯样并量测芯样高度；将现场钻取的芯样高度与雷达采集软件的结果进行对比，得出芯样的波速；将该标定路段的芯样波速平均值输入测试程序；每个波速标定路段钻芯取样位置应均匀分布，取样间距不宜超过5km，芯样数量应足以保证波速标定结果的代表性和准确性。
操作人员检查数据文件，文件应完整，内容应正常，否则应重新测试。
（3）关闭测试系统电源，结束测试。
5、数据导出5.1 把采集的数据由SIR30内部存储的文件夹中导出到笔记本电脑上：第一步：在系统盘C盘中新建一个文件名为RADARDATA的文件夹，如果c盘中已经存在该文件夹就不用重新再建；第二步：移动数据；在输出选项中OUTPUT OPTIONS选择管理文件MANAGE FILES,从DATA PATH列表中选择想要导出的数据文件名,单击COPY TO LAPTOP复制到笔记本电脑上，建议使用COPY复制，确认数据已经复制到笔记本电脑上后再删除SIR-30中的数据。
第三步：确认并删除SIR-30中的数据；确认数据已经传输到c盘RADARDATA文件夹中后在输出选项中OUTPUT OPTIONS下管理文件MANAGE FILES选择删除文件DELETE FILES，选择想要删除的数据并接受Appect。
5.2注意事项1.发现仪器信号不好或怀疑仪器工作不正常，先关闭主机电源再检查电缆两端接头（电缆与主机的接头、电缆与天线的接头是否连接正确），检查完毕确认无误再接通电源开机。
2.如发现没有接收到雷达信号，初步判断某处有问题或联系厂家。
2-1 雷达电源电池是否连接；2-2电池是否有电，SIR-30电池有一格电显示，实际上可能已经没有电；2-3网络电缆线是否连接。
2-4关闭仪器系统，几分钟以后冷开机，检查仪器是否有信号。
2-5做比对测试，用不同的天线比对，用不同的电缆比对信号。
3.仪器使用、搬运转移过程中，主机与天线注意防震。
避免设备内部部件接触不良。
仪器主机要装箱运输，天线用泡沫保护好。
4.避免雨天操作。
5.工区有水的情况下，天线、电缆接头要做防水处理，利用防水布保护天线。
6.在工地现场注意保护仪器，避免人为损坏。
电缆线应避免长期在地面磨损。
7.雷达电缆为同轴电缆，不能被重车压。
电缆不能受到重物压损，如发生意外，首先观察外表有无破损，再用万用表进行测量。
8.整套雷达仪器系统应注意防水防尘防震。
9.整套仪器系统保持整洁干净。
使用完毕清除仪器表面附着的灰尘泥土。
SIR-30主机连接2G空耦天线进行数据采集时的几点注意事项：1.很关键的一点是信号位置POSITION的设置，必须保证直达波Direct wave 和地面反射波Ground surface reflection都被采集到，如下图所示设置POSITION MODE 为手动MANUAL，SURFACE为0，调整延时OFFSET使得直达波上面预留1ns左右的直线段，如果判断不出哪个信号是直达波，可把手贴着天线底部看数据剖面上异常位置，异常位置上方的信号就是直达波。
2.需要采集一个铁板文件做标定文件，采集时选择时间模式，人站在车上晃动车子模拟汽车跑动时天线上下晃动的情况，注意该文件的参数除了增益可以与实际测量不一样，其他参数都必须与实际测量时一样3.增益点只能设为1，可在做铁板文件和实际测量文件时分别进行自动增益。
4.空耦天线第一次安装在汽车上时需要对测距系统进行距离标定；在RADAR CONFIG下MAINTENANCE进行标定测量轮CALIBRATE SW6、数据处理6.1由雷达波识别软件自动识别各层分界线，得到雷达波在各层中的双程走时Δt。
根据该双程走时以及电磁波在路面材料中的传播速度，按照下式计算面层厚度。
式中：T——面层厚度，mm；v ——电磁波在路面材料中的传播速度（mm/ns）；Δt——雷达波在路面面层中的双程走时时间（ns）。
6.2按照路基路面现场测试规程附录Ｂ的规定计算一个评定路段的厚度平均值、标准差，并计算厚度代表值，准确至1mm。
7、报告本试验应报告如下技术内容：1）测试路段信息（起止桩号、路面结构层材料类型等）。
2）电磁波在路面材料中的传播速度（mm/ns）。
3）测试路段的厚度平均值(mm)、标准差(mm)、厚度代表值(mm)。
