高层建筑转换层结构设计分析
高层建筑转换层结构设计分析
摘要:本文主要结合工程实际，对高层建筑转换层结构设计中涉及到的偏心转换梁、带短肢剪力墙的转换层结构设计进行了分析。
关键词: 高层建筑；转换层；剪力墙；转换梁
中图分类号：tu398+.2文献标识码： a 文章编号：
转换层在建筑功能上主要表现为能提供大的室内空间;为建筑物提供大的入口;在高层建筑中部提供大空间。
因此，对于结构转换层的设计是比较复杂的。
1上部剪力墙偏置的转换梁的分析及设计方法
目前对转换梁的设计和分析一般是结合结构整体分析结果，再采用feq等平面有限元分析对转换梁进行辅助的局部分析，得到受力和配筋结果。
这种方法对于转换梁上部剪力墙比较规整的情况，计算结果具有足够的精度，基本能满足工程设计的要求。
但在实际工程中，上部墙体经常出现轴线垂直于转换梁轴线的不规则墙或短肢墙，以及墙体轴线与转换梁轴线上下不对齐的偏心剪力墙，这些情况均会在转换梁中形成较大的扭矩，但平面有限元却无法反映出这种扭矩所造成的出转换梁平面外的应力状况。
而事实上，应用三维实体有限元对转换梁进行分析可知，上部剪力墙偏置形成的扭矩在转换梁出平面外所造成的应力可以远远大于平面内主应力。
从结构稳定的角度看，深梁的失效往往是从受压区失稳，梁的侧翻开始的，在临界荷载作用下，梁上任何扭矩都可能引起失稳。
因此，对于上部剪力墙偏置的转换梁，首先要用有效的分析方法求得偏心转换梁
的内力，以便准确了解偏心扭矩对转换梁的实际影响程度；其次要采取有效措施化解偏心扭矩对转换梁的影响。
以广东一工程为例，转换层设在第5层，其上是26层的商住楼，原设计转换梁截面尺寸为800mm×2200mm，砼强度等级为c40，被托换的剪力墙厚为200mm，剪力墙的一端落在框支柱内，其余大部分由转换梁支承。
利用通用有限元程序sap2000的三维实体线弹性单元对偏心转换梁进行分析，取两层楼高的剪力墙参加计算。
从satwe空间计算的各种工况结果中，选取使转换梁产生最大剪力的一组工况：截面剪力q=5900kn，弯矩m=1873kn·m，扭矩t=821kn·m，当仅验算截面剪压比时，根据《建筑抗震设计规范》第6.2.9条，0.15fcbh0/γre≥q, 式中fc为混凝土轴心抗压强度设计值，b为梁、柱截面宽度或抗震墙墙肢截面宽度，h0 为截面有效高度，γ
re为承载力抗震调整系数，则0.15fcbh0/γre =0.15×19.1×800×2200÷0.85=5932kn>q=5900kn，满足要求。
但按《混凝土结构设计规范》第6.4.1条，验算弯、剪、扭共同作用下时截面是否符合下式：v/bh0+ t/0.8wt≤0.25βcfc ，式中，v为剪力设计值，b
为矩形截面的宽度，h0为截面的高度，t为扭矩设计值，wt为受扭构件的截面受扭塑性抵抗矩,βc为混凝土强度影响系数，fc为混凝土轴心抗压强度设计值,则v/bh0+ t/0.8wt=5.07n/mm2＞0.25βcfc=4.78n/mm2。
说明在弯、剪、扭共同作用下截面不足。
可见在有较大偏心扭矩存在的情况下，仅按通常做法验算截面剪压比是不够的，对转换梁的安全不利。
解决的办法是：在对应剪力墙的端部
加一条抗偏梁，约束转换梁的扭转，这样，偏轴墙造成的偏心扭矩就可以按此处的剪力墙和抗偏梁的线刚度及两侧的转换梁抗扭刚
度的比例分配，既：
φ(kw+ kb+ ktb1+ ktb2)=t
式中，φ为节点附加转角；kw为上部剪力墙的线刚度；kb为抗偏梁的线刚度；ktb1、ktb2为节点两侧转换梁的抗扭刚度。
针对该工程，在剪力墙端部加一条700mm×1000mm的抗偏次梁，重新计算的转换梁上扭矩峰值由821kn·m减少至386kn·m，在弯、剪、扭共同作用下，v/bh0+ t/0.8wt=4.20n/mm2＜0.25β
cfc=4.78n/mm2，截面满足要求。
由此可见，抗偏梁能有效抑制转换梁侧翻转角，减小转换梁扭矩及上部剪力墙出平面弯矩带来的墙内附加弯曲应力，使墙—梁平面假定有限元计算结果更可信，能减少转换梁的两端扭—剪联合作用的程度，使结构维持稳定。
另外，对于高位转换层结构，在相同砼用量前提下，采用高而窄的转换梁能提高层间抗侧移刚度，缓解转换层上、下刚度突变，带来的梁稳定问题可由抗偏梁解决。
当然，解决转换梁的扭矩，也可以采取加大截面，增加抗扭钢筋的方法，但这是一种在扭转变形前提下的被动的解决方式，而由于梁扭转变形给上部剪力墙带来的出平面变形和内力并未克服，且也不经济。
另外，采用箱形转换层，利用转换梁上下的转换层楼板来共同抵抗偏心扭矩也是可行的，但经济性肯定不如加抗偏梁的形式。
2合理调配框支柱、柱支梁截面，用精细化设计控制成本
转换层设计时框支柱应满足“高规”6.4.2条规定，一级时轴压比应小于0.6，二级时轴压比应小于0.7，如无特殊情况，框支柱满足轴压比要求时均为构造配筋（一级不应小于1.2%，二级不应小于1.0%）。
因此，设计时框支柱的截面尺寸以满足轴压比限值为准，过大则造成浪费。
有的设计人员为了尽量减小框支梁的截面尺寸，人为的拉大框支柱截面尺寸，用框支柱去“包住”上部剪力墙，却没有考虑到框支柱从转换层楼面算起，直到基础顶面，有时会高达20～30m，且全截面按构造的1.2%配筋率来配筋，所增加的砼及钢筋用量往往会超过框支梁节约下来的用量，且对侧移刚度并没有太大的贡献。
3结语
以上主要是针对偏心转换梁、带短肢剪力墙的转换层结构、精细化设计等经常遇到的设计问题和设计技巧做了较为详细的研讨。
在日常的转换层设计中，我们只有对转换层结构的设计足够重视，才能设计出更加优秀的作品。
参考文献：
[1] gb50011-2010，建筑抗震设计规范[s]
[2] gb50010-2010,混凝土结构设计规范[s]
[3] jgj3-2010,高层建筑混凝土结构技术规程[s]。
高层建筑转换层结构设计策略与要点分析
高层建筑转换层结构设计策略与要点分析1、高层建筑转换层的设计特点与分类1.1转换层在高层建筑结构设计的特点在高层建筑工程结构计算过程中，笔者发现建筑底部的受力要远大于上部结构，因此为能够保证安全性与可靠性要求，通常底部结构布置的柱网与墙体复杂、刚度大，但是越往上布置的墙体与柱数量就越少，导致底部活动范围较为局限，不能满足业主对功能空间的实际需求与建筑功能的发挥，对此需要对高层建筑转换层结构设计展开创新与改革，转换层的科学设计是处理上述问题的最佳途径，设计人员通过调整楼层结构转换形式与转换构件，最终满足主体结构的使用空间满足业主的需求。
1.2转换层在高层建筑主要分类通过结构功能来看高层建筑转换层可分为以下两种：（1）從高层建筑的竖向构件的布置来看，上、下部楼层竖向结构布置存在明显差异，设计人员需要进行结构类型的转换设计，结构转换形式主要以剪力墙结构为主，主要将上部剪力墙结构转换下部框架结构体系，从而能够扩大下部结构的使用空间。
（2）设计人员通过调整转换层上下间的柱网与轴线，从而能够拉开下部楼层竖向构件的间距，从而开拓高层建筑下部结构的使用空间，通过转换结构轴线形式，一旦上部楼层的剪力墙结构转化为框架结构，上下轴线与柱网既能够错开，实现结构平面布置上下错开的设计目的。
2、高层建筑转换层主要结构形式从结构体系来讲，高层建筑的转换层主要包括：桁架结构体系、板柱结构体系、剪力墙结构体系等，剪力墙结构体系是较为常见的结构形式，业主如果对建筑室内空间较大，设计人员需要转变轴线与对应的结构类型，可选用梁式、桁式或板式的转换结构形式，对框筒结构则在底层布置较大入口，要求设计人员采取多样化转换体系，包括梁式、墙式、拱式，设计人员大多采用梁式转换层，因为该结构形式的传力路径简单且施工方便。
3、转换层结构的重要原则设计人员明确结构形式后，还需要遵循下列原则：（1）设计人员要调整转换次数与设置建筑主体构件时，尽可能要求柱与剪力墙保持上下贯通，减少转换构件的布置，能够有效降低因转换层产生的刚度突变，有利于高层建筑的结构抗震设计。
高层建筑中转换层结构的设计措施

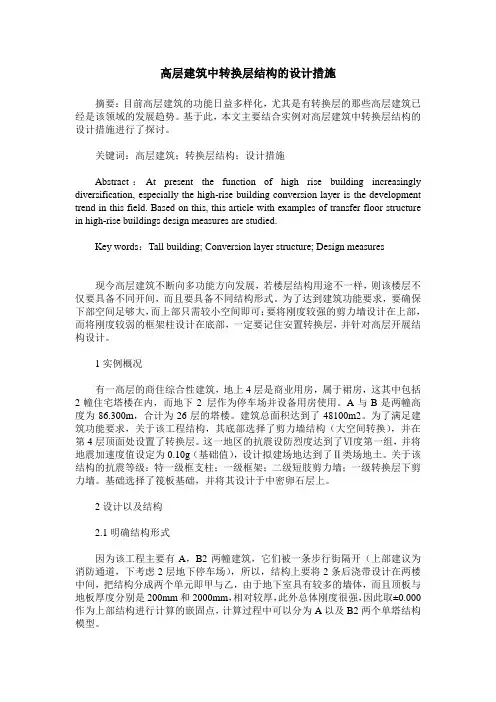

高层建筑中转换层结构的设计措施摘要：目前高层建筑的功能日益多样化，尤其是有转换层的那些高层建筑已经是该领域的发展趋势。
基于此，本文主要结合实例对高层建筑中转换层结构的设计措施进行了探讨。
关键词：高层建筑；转换层结构；设计措施Abstract：At present the function of high rise building increasingly diversification, especially the high-rise building conversion layer is the development trend in this field. Based on this, this article with examples of transfer floor structure in high-rise buildings design measures are studied.Key words：Tall building; Conversion layer structure; Design measures现今高层建筑不断向多功能方向发展，若楼层结构用途不一样，则该楼层不仅要具备不同开间，而且要具备不同结构形式。
为了达到建筑功能要求，要确保下部空间足够大，而上部只需较小空间即可；要将刚度较强的剪力墙设计在上部，而将刚度较弱的框架柱设计在底部，一定要记住安置转换层，并针对高层开展结构设计。
1实例概况有一高层的商住综合性建筑，地上4层是商业用房，属于裙房，这其中包括2幢住宅塔楼在内，而地下2 层作为停车场并设备用房使用。
A与B是两幢高度为86.300m，合计为26层的塔楼。
建筑总面积达到了48100m2。
为了满足建筑功能要求，关于该工程结构，其底部选择了剪力墙结构（大空间转换），并在第4层顶面处设置了转换层。
这一地区的抗震设防烈度达到了Ⅵ度第一组，并将地震加速度值设定为0.10g（基础值），设计拟建场地达到了Ⅱ类场地土。
高层建筑梁式转换层结构设计
浅论高层建筑梁式转换层结构设计摘要：本文主要是结合笔者工作中的经验，阐述了高层建筑梁式转换层结构设计，以供参考。
关键词：概念；梁式转换层；结构形式；设计构造一、带转换层高层建筑的主要结构设计概念在现代工程建设中，为了扩大底部的空间，带转换层的高层建筑结构成为了必然的结果。
此种类型的结构由于竖向抗侧力构件的中断，而导致转换层以下的结构抗侧刚度与楼层屈服强度的骤然减小，引起变形集中和能量集聚而极易发生严重破坏。
因此，带转换层高层建筑的主要结构设计概念为：1）加强转换层及其下部结构刚度，要求转换层及其上下楼层层刚度基本均匀。
即必须设置一定比例的落地剪力墙，并加大落地剪力墙的厚度或提高混凝土强度等级，必要时可增设部分剪力墙。
转换层上下结构的刚度比计算根据《高层建筑混凝土结构技术规程》附录e规定抗震设计时，当转换层位于1层时可采用剪切刚度比：γ=（其中，g1，g2 为底层和转换层上层的混凝土剪变模量；a1、h1，a2、h2 为底层和转换层上层的抗剪截面面积、层高）；当转换层位于2 层及以上时可采用等效侧向刚度比：γe=转换层位于3 层及以上时其楼层与上层侧向刚度之比：2）应尽量强化和提高转换层以及下部结构抗震承载能力，避免罕遇地震作用下下部主体结构（框支柱、转换梁等）破坏，同时应注意保证转换层上部1层～2 层不落地剪力墙的承载能力和延性，避免重力荷载和罕遇地震作用下不落地剪力墙根部的破坏；注意和加强下部框架梁、上部连梁的延性，适应罕遇地震作用下的塑性较发育发展耗能的需要。
二、转换层的结构形式及设计原则1转换层的主要结构形式底部带转换层结构，转换层上部的部分竖向构件不能直接连续贯通落地，因此，必须设置安全可靠的转换构件。
按现有的工程经验和研究结果，转换构件可采用转换大梁、斜撑、箱形结构以及厚板等形式。
由于转换厚板在地震区使用经验较少，可在非地震区和6度抗震设计时采用，对于大空间地下室，因周围有约束作用，地震反应小于地面以上的框支结构，故7、8度抗震设计时的地下室可采用厚板转换层。
高层建筑梁式转换层结构设计
浅谈高层建筑梁式转换层结构设计摘要：本文主要从梁式转换层结构彤式、转换层设计原则、梁式转换层结构的设计与构造等方面进行阐述，以供参考.关键词：高层建筑；梁式转换层；结构设计tu3181.带转换层结构体系概述转换结构构件一般可归纳为五种基本形式：梁、桁架、空腹桁架、箱形梁、厚板，近几年又有许多新颖的转换结构形式涌现，如搭接柱转换结构、宽扁梁转换结构、斜撑转换结构等，其中梁式转换层结构具有传力路径清晰快捷、工作可靠、构造简单、施工方便等优点，在地震设防烈度为6，7和8度时均适用，是目前高层建筑中应用最广的转换层结构形式。
2.转换层的主要结构形式和特点各种形式转换层由于结构形式差别较大，其传力性能和抗震性能等存在明显差异。
梁式转换结构传力直接、明确，传力途径清楚，结构计算相对容易。
受力性能好、工作可靠、构造简单、施工方便，但是当转换梁跨度较大时，要求转换梁截面也较大，其质量和抗侧刚度也相应较大，因而地震反应较大。
板式转换结构一方面使得上部结构布置方便，另一方面使得传力不清楚，受力复杂，结构计算相对困难，并且厚板集中了很大的刚度和质量，地震反应强烈。
桁架式转换结构具有传力明确，传力途径清楚的特点.转换桁架不仅使开洞与设置管道方便，面巳他们的位置和大小具有很大的灵活性，使充分利用转换层的空间成为可能。
桁架式转换结构抗侧力刚度和自重比转换梁小，使得带析架式转换层高层建筑的质量和刚度突变相对缓和，地震反应比带转换梁的高层小很多。
箱形转换结构是由单向托梁、双向托梁连同上下层较厚的楼板共同作用形成，其侧向刚度很大，较少用于房屋结构工程。
3.转换层的主要结构形式以及设计原则3.1转换层的主要结构形式目前在工程中应用转换层的主要结构形式有：梁式、厚板、箱形、巨型框架等。
我国高层建筑中，仅带转换层的建筑有几百栋之多。
其中梁式转换层的建筑约占75%，板式转换约占12%。
粱式转换层设计和施工简单，受力明确，转换梁可沿纵向或横向平行布置当需要纵、横向同时转换时，可采用双向梁的布置，一般广泛应用于底部大空问剪力墙结构体系中。
带转换层的高层建筑结构设计

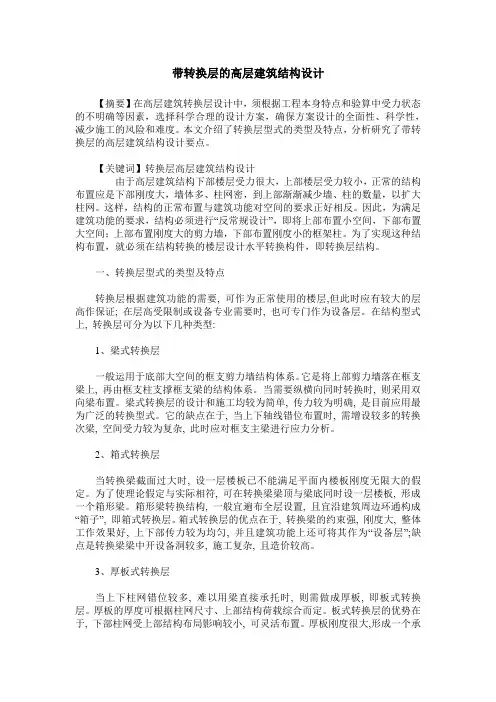

带转换层的高层建筑结构设计【摘要】在高层建筑转换层设计中，须根据工程本身特点和验算中受力状态的不明确等因素，选择科学合理的设计方案，确保方案设计的全面性、科学性，减少施工的风险和难度。
