二、电压表 识别方法： 表
电压表由哪几部 分组成呢？ 盘上有一字母 “V”。
① 刻度盘 ② 指针 ③ 接线柱 ④调零旋钮
当连接”-”和”3”时，量程是“0---3V”
分度值=
3V 30
=0.1V
当连接”-”和”15”时，量程是“0---15V” 分度值=
接-，15V,表示量程是 15V ，一大格 表示 5V ，一小格表示 0.5V , 读数是 12.5V .
二.电压的测量——电压表
练习
用电压表测电压时，某同学 接入的是0~3V 的量程，却 在 0~15V 的量程中读成了 10伏， 则实际电压应该是（ 2 ）V。
四电流表和电压表的比较
想一想：
练习： 1.下列说法中正确是（ C ）
A.电路两端有电压，电路中就一定有电流
B.导体中有大量的自由电荷，只要构成通路，导 体中就会有电流 C.电压是电路中形成电流的必要条件 D.电路中有电流不一定有电压
注意：电压是形成电流的原因，因而 有了电流就一定有电压，但有电压不 一定有电流。
二、电压表
1、认识电压表
试着将电表从电路中拿走，因为电流表 串联在电路中的，拿掉电流表后，通过 用电器电流的路径就被切断；如果是电 压表，拿掉后通过用电器电流的路径不 受影响。
电压表、电流表 在使用上有哪些 相同点和不同点？
电 压 表 与 电 流 表 的 比 较
比较
仪表
电压表
测量电路两端的电压
Ｖ 并联在被测电路的两端 0--3伏或0--15 伏 0.1伏或0.5伏
电流表
测量电路中的电流 A
串联在被测电路中 0--0.6安或0--3安
16.1《电压》同步练习

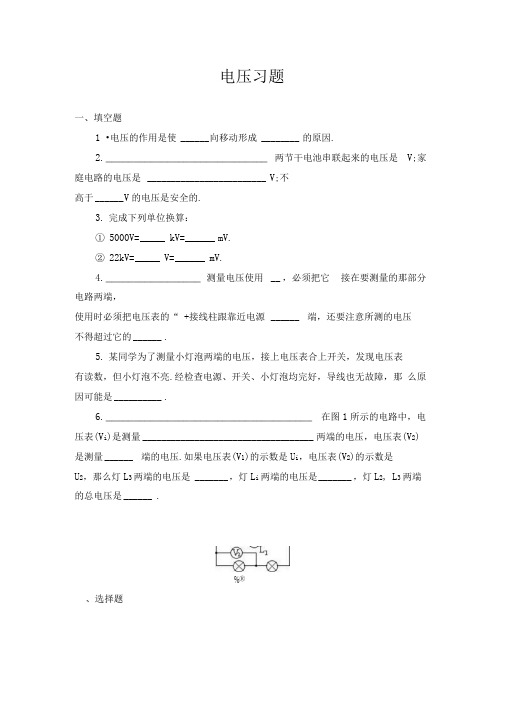

电压习题一、填空题1 •电压的作用是使 ______ 向移动形成 ________ 的原因.2._____________________________ 两节干电池串联起来的电压是V;家庭电路的电压是_________________________ V;不高于______ V的电压是安全的.3.完成下列单位换算：①5000V= _____ kV= ______ mV.②22kV= _____ V= ______ mV.4._________________ 测量电压使用__ ，必须把它接在要测量的那部分电路两端，使用时必须把电压表的“ +接线柱跟靠近电源______ 端，还要注意所测的电压不得超过它的______ .5.某同学为了测量小灯泡两端的电压，接上电压表合上开关，发现电压表有读数，但小灯泡不亮.经检查电源、开关、小灯泡均完好，导线也无故障，那么原因可能是__________ .6._____________________________________ 在图1所示的电路中，电压表(V i)是测量____________________________________ 两端的电压，电压表(V2) 是测量______ 端的电压.如果电压表(V1)的示数是U i，电压表(V2)的示数是U2，那么灯L3两端的电压是 _______ ，灯L i两端的电压是_______ ，灯L2, L3两端的总电压是______ .%®、选择题7.图2所示的电路中，当闭合开关S后，电压表的示数表示[]A.L i两端的电压B. L2两端的电压C.电源电压D . L2和电源电压8•用电压表测灯L i 两端的电压，如图3所示四个电路图中，正确的是 []9•图4中电源电压保持不变，当S i , S 2都闭合时，电压表示数为4.5V ;当S i 闭合S 2断开时，电压表示数为3V ;那么S i , S 2都断开时，L i 和L 2两端的电 压分别为[]A. 3V 和 4.5V B . 1.5V 和 4.5VC . 3V 和 1.5VD . 1.5V 和 3V10. 如图5所示，电源电压保持不变，开关S 从闭合到断开时，则电压表应 该是[ ]A .示数变为0B. 有示数，测量的是电源电压C. 有示数，测量的都是灯两端的电压D. 示数将变大，但无法测量11. 如图6所示，下列说法正确的是[]A .电流表、电压表的连接都是错误的B. S ， S 1和S 2都闭合时，电流表测L 2中的电流强度C. S ，S 1和S 2都闭合时，电流表测L 1中的电流强度D. S ，S 1和S 2都闭合时，电压表只能测量 L 2两端的电压sA B 尸 D图3图£图？12•如图7所示，电源电压为6V，且保持不变，当闭合开关S后，电压表的示数为6V，这说明[]A.L i灯丝断了B. L2灯丝断了C •开关S处断路D •电源处断路13.如图8所示，下列说法正确的是[]A .电流表的连接是正确的B.电压表的连接是正确的C •两表的连接都是错误的D.电流表将会被烧坏14.图9是利用电压表测量并联电路电压的三种接法，下列说法正确的是[]A.(a)(b)的测量结果之和等于(c)的测量结果B.三种接法的测量结果是一样的C.三种接法的测量结果都不相同D.只有(a)、(b)两种接法的测量结果相同三、作图题15.在图10所示的电路中，在“O内填出电流表和电压表，并标出各表的正、负接线柱.16.给你两只小灯泡，一个开关、电源、电压表、电流表和导线若干，要求两灯并联，电流表测干路中的电流强度，电压表测L1两端的电压，并在图中标出电流方向和电表的正、负接线柱.四、实验题17•如图11所示电路中，电源由3节干电池组成，电流表示数为0.18A，L i 两端电压为2.5V;①按电路图将实物连接起来；②电压表的示数是___________ V；③______________________ 通过L1的电流强度是A.A—F-||一——「——Hi—图10區18.按图12所示的电路图，将实物连接起来.参考答案1 •自由电荷发生，电流2.3, 220, 366 4 73.5, 5X106, 2.2 X04, 2.2 X074.电压表，并联，正，量程5.小灯泡的两接线柱接触不良或小灯泡与灯座接触不良6.电源或L i, L2, U i U2, U i, U i7.A. 8. B 9. C 10. B 11. B 12 . A 13. A 14. B15.1 〜6依次为（A）、（V）、（V）、（V）、（A）、（A）16.略17.② 2;③ 0.1818.略。
人教版九年级物理全一册《16.1电压》同步练习题(附带答案)
人教版九年级物理全一册《16.1电压》同步练习题（附带答案)学校:___________班级：___________姓名：___________考号：___________一、单选题1．三节蓄电池串联后蓄电池组的电压是（）A．1.5V B．6V C．36V D．220V2．一只电压表有0~3V和0~15V两个量程，某次实验中用的是0~3V量程，而从0~15V量程的刻度盘上发现指针所指的电压恰好是8.5V，而实际电压值是（）A．8.5V B．2.7V C．1.7V D．1.5V3．下列有关于电表的使用方法说法错误的是（）A．电压表应与被测电路串联B．电流表不可以直接与电源两极相连C．电流应当从电表的正接线柱流入，从负接线柱流出D．所测量的电流和电压不能超过电表的量程4．小琳同学根据如图所示的电路图，测出了灯泡两端的电压和通过灯泡的电流，如果将电压表和电流表的位置互换，则闭合开关后（）A．两表都可能被烧坏B．两表都不会被烧坏C．电流表会被烧坏D．灯泡会被烧坏5．如图所示，闭合开关S后，小灯泡L1的亮度比L2的亮度大，则（）A．L1和L2的连接方式是并联B．电压表测量的是L2两端电压C．通过L1的电流比通过L2的大D．通过L1的电流等于通过L2的电流6．如图所示的电路中，电源电压为6伏，电压表的示数为2．2伏，电路中各元件均工作正常．则：（）A．R1两端的电压为2．2V，两个电流表的读数相同B．R1两端的电压为2．2V，A1的读数大于A2的读数C．R2两端的电压为3．8V，A1的读数可能大于A2的读数D．R2两端的电压为6V，A1的读数可能大于A2的读数7．如图所示的电路，闭合开关后，下列说法正确的是（）A．两只小灯泡是串联连接的B．两个电流表中1A示数较大C．1L被短路后，2L的亮度不变D．拧掉1L后电压表示数不变8．如图是某同学用完好的器材做实验时的电路图，下列说法中正确的是（）A．当开关断开时，电压表和电流表的示数均为零B．当开关由断开到闭合时，电压表和电流表的示数均变大C．若L1短路，闭合开关，电流表指针偏转，电压表示数为零D．将电流表和电压表的位置交换，闭合开关，两灯均不发光二、填空题9．在我国，家庭电路的电压是V；高考时许多考点使用金属探测仪防止考生作弊，金属是（选填“导体”或“绝缘体”）．10．如图所示的一种水果电池，根据电压表指针偏转方向可以判断水果电池正极是片。
人教版物理九年级全一册：16.1 电压 同步练习(附答案)
第1节电压一、知识梳理1．电压电压：在电路中，电压是形成电流的原因，是提供电压的装置．国际上通常用字母表示电压．单位：电压的单位是，简称，符号为，比伏特大的单位是千伏(kV)，比伏特小的单位是毫伏(mV)，换算关系是1 kV＝V，1 V＝mV.常见电压：一节干电池的电压是，家庭照明电路的电压是．2．电压表作用：可以用来测量电路中的电压．量程：电压表有3个接线柱，若将“－”和“3”接线柱接入电路中，表示量程是V，分度值是V；若将“－”和“15”接线柱接入电路中，表示量程是V，分度值是V.使用：电压表必须在待测电路的两端；必须使电流从接线柱流入，从接线柱流出；电压表可以与电源直接连接，此时测的是电压．读数：读取电压表的示数时应明确所使用电压表的，认清所使用量程的；由指针所指的位置读出电压表的示数．二、练习知识点1电压1．下列说法错误的是( )A．电源是提供电压的装置B．电压是形成电流的原因C．电流是电荷的定向移动形成的，所以不需要电压D．电路中有电流时，电路两端就一定有电压2．现代人的生活已经离不开电了，为了安全用电，我们对生活中一些“电”常识的了解必不可少．下列有关常见电压值的表述，错误的是( )A．一节干电池的电压是1.5 V B．家庭电路的电压是220 VC．手机电池电压是3.7 V D．铅蓄电池的电压是36 V3．发生闪电时云层间的电压可达103kV＝V；维持人体生物电流的电压为1 mV＝V.知识点2电压的测量4．下列关于电压表连接的说法错误的是( )A．电压表必须与被测用电器并联B．电压表千万不能直接连在电源两端C．应使电流从电压表“＋”接线柱流入，从“－”接线柱流出D．连接电压表时，应同时考虑到电压表的量程和分度值5．小明用电压表测电压时，电压表接线柱的接法如图所示．下面是同组同学的看法，其中正确的看法是( )A．电压表此时的测量范围是3～15 VB．电压表此时的分度值是0.1 VC．该电压表没有正接线柱D．该接法不能测出电压值6．在下面的电路中，闭合开关S，能用电压表测量L2两端电压的是(C)A B C D 7．如图所示是用电压表测量电压时接线柱的选用和刻度盘的示意图．(1)甲图中，电压表的量程是V，电压表的示数是V.(2)乙图中，电压表的量程是V，电压表的示数是V. 8．如图所示，开关闭合，电压表所测的是( )A．电源电压B．灯L1两端的电压C．灯L2两端的电压D．灯L1与电源两端的总电压9．如图所示的电路中，a、b是电表，闭合开关要使电灯发光，则( ) A．a、b都是电流表B．a、b都是电压表C．a是电流表，b是电压表D．a是电压表，b是电流表10．在番茄上相隔一定距离分别插入铜片Cu和锌片Zn，即为番茄电池．将铜片、锌片与电压表相连，如图所示．下列说法正确的是( )A．锌电极是番茄电池的正极B．番茄电池可将化学能转化为电能C．电压表读数为4 VD．将电压表直接接在该番茄电池上，会损坏电压表11．小雅同学在做电学实验时，不小心将电压表和电流表的位置互换了，如图所示，如果此时将开关闭合，则( )A．两表都可能被烧坏B．两表都不会被烧坏C．电流表不会被烧坏D．电压表不会被烧坏，电流表可能被烧坏12．如图所示是某学习小组在练习使用电压表测量电路中电压时出现的现象，请在下面横线上写出造成这些现象的原因．甲的问题：；乙的问题：；丙的问题：．13．如图所示，电压表V是测灯泡两端的电压，电压表V1是测灯泡两端的电压．14．如图所示，将电灯L1、L2串联起来，用电压表测L1两端的电压，在图上画出连接方法，并在右侧画出对应电路图．15．如图所示，甲、乙是电流表或电压表．当开关S闭合后，要使L1和L2两灯并联，甲表是，乙表是．参考答案：一、知识梳理1．电压电压：在电路中，电压是形成电流的原因，__电源__是提供电压的装置．国际上通常用字母__U_ _表示电压．单位：电压的单位是__伏特__，简称__伏__，符号为__V__，比伏特大的单位是千伏(kV)，比伏特小的单位是毫伏(mV)，换算关系是1 kV＝__1_000__V，1 V＝__1_000__mV.常见电压：一节干电池的电压是__1.5__V__，家庭照明电路的电压是__220__V__．2．电压表作用：可以用来测量电路中的电压．量程：电压表有3个接线柱，若将“－”和“3”接线柱接入电路中，表示量程是__0～3__V，分度值是__0.1__V；若将“－”和“15”接线柱接入电路中，表示量程是__0～15__V，分度值是__0.5__V.使用：电压表必须__并联__在待测电路的两端；必须使电流从__“＋”__接线柱流入，从__“－”__接线柱流出；电压表可以与电源直接连接，此时测的是__电源__电压．读数：读取电压表的示数时应明确所使用电压表的__量程__，认清所使用量程的__分度值__；由指针所指的位置读出电压表的示数．二、练习1．C2．D3．103kV＝__106__V；1 mV＝__10－3__V.4．B5．D6．C7．(1)甲图中，电压表的量程是__0～15__V，电压表的示数是__8.5__V.(2)乙图中，电压表的量程是__0～3__V，电压表的示数是__0.6__V.8．C9．C10．B11．D12．甲的问题：__正负接线柱接反了__；乙的问题：__选择的量程过大__；丙的问题：__选择的量程过小__．13．电压表V是测灯泡__L2__两端的电压，电压表V1是测灯泡__L1__两端的电压．14．解：15．甲表是__电压表__，乙表是__电流表__．。
