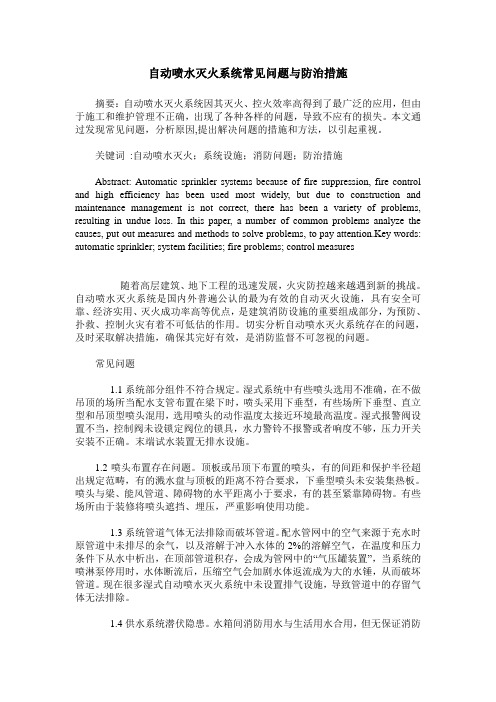

自动喷水灭火系统常见问题与防治措施
自动喷水灭火系统常见问题与防治措施摘要：自动喷水灭火系统因其灭火、控火效率高得到了最广泛的应用，但由于施工和维护管理不正确，出现了各种各样的问题，导致不应有的损失。
本文通过发现常见问题，分析原因,提出解决问题的措施和方法，以引起重视。
关键词:自动喷水灭火；系统设施；消防问题；防治措施Abstract: Automatic sprinkler systems because of fire suppression, fire control and high efficiency has been used most widely, but due to construction and maintenance management is not correct, there has been a variety of problems, resulting in undue loss. In this paper, a number of common problems analyze the causes, put out measures and methods to solve problems, to pay attention.Key words: automatic sprinkler; system facilities; fire problems; control measures随着高层建筑、地下工程的迅速发展，火灾防控越来越遇到新的挑战。
自动喷水灭火系统是国内外普遍公认的最为有效的自动灭火设施，具有安全可靠、经济实用、灭火成功率高等优点，是建筑消防设施的重要组成部分，为预防、扑救、控制火灾有着不可低估的作用。
切实分析自动喷水灭火系统存在的问题，及时采取解决措施，确保其完好有效，是消防监督不可忽视的问题。
常见问题1.1系统部分组件不符合规定。
湿式系统中有些喷头选用不准确，在不做吊顶的场所当配水支管布置在梁下时，喷头采用下垂型，有些场所下垂型、直立型和吊顶型喷头混用，选用喷头的动作温度太接近环境最高温度。

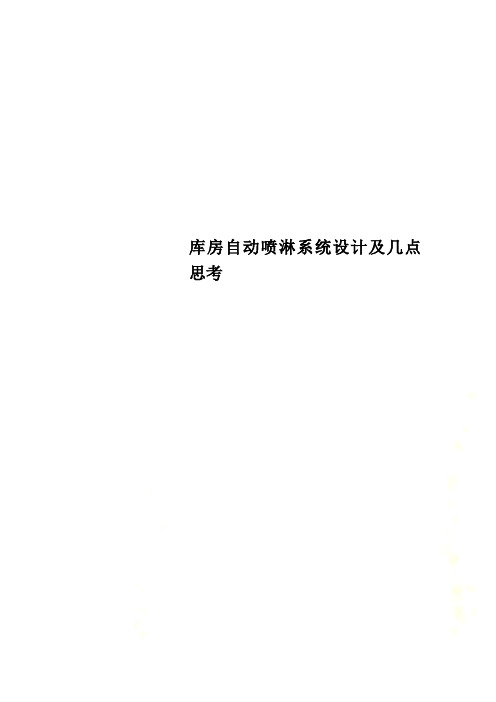

库房自动喷淋系统设计及几点思考
库房自动喷淋系统设计及几点思考库房自动喷淋系统设计的几点思考彭娟华（福建省机电建筑设计研究院 350011）[提要]针对库房自动喷淋系统设计中涉及的“井”字梁的喷头选型、喷淋泵的选择及报警阀的设置等有一定特殊性的问题提出了自己的看法和设计思想。
[关键词] 库房自动喷淋早期抑制快速响应喷头Considerations in Sprinkler System Designing ofStorehousePeng Juanhua(Fujian Design Institute of Machinery and ElectricBuilding)Abstract：Specific ideas and designing thoughts were stated here with some special problems, such as nozzle selection of “#”style beam, set of spray pump and alarm valves.Keywords:Storehouse，sprinkler system, early suppression fast response sprinkler (ESFR)随着经济的发展, 大型仓库的兴建,在工程设计实例中，根据《建筑设计防火规范》（2001年修订版）以下简称《建规》，需设计自动喷水灭火系统的库房越来越多。
同时国内外实践也证明，该系统经济实用，有着极高的安全性和可靠性。
1需设置喷淋系统的主要场所(1)《建规》所要求设置的每座占地面积超过1000m2的棉、毛、丝、毛、麻、化纤、毛皮及其制品库房；建筑面积超过500m2的可燃物品的地下库房；可燃、难燃物品的高架库房和高层库房等。
(2) 建筑专业需增加防火分区面积而要求设置的，装有自动喷水灭火系统的库房，其建筑面积可按规定增加1.00倍。
2喷头的布置特点(1)一般来说，库房需设置喷淋系统的储存物品火灾危险性较大，本文根据工程实例，探讨典型结构“井”字梁或“十”字梁库房的喷头布置，其喷头宜直立安装在“井”字梁或“十”梁字中央。
【专业知识】自动喷水灭火系统设计中的重要问题
【专业知识】自动喷水灭火系统设计中的重要问题【学员问题】自动喷水灭火系统设计中的重要问题？【解答】消防水箱与水泵接合器1消防水箱供水矛盾主要在动力源的可靠性，矛盾的暴露表现在水系统，但涉及面较宽。
相关规范？quot；按建筑分类分别采用一级供电或二级供电加柴油机，临时高压给不系统应设消防水箱等规定。
我国现行水防技术规范对消防水箱的规定，存在顶层、远端等不利部位欠压的问题，使消防水箱对这些不利部位不能发挥应有的作用，而按《高规》[8]规定设置的增压设施，由于水量偏小同样未能妥善解决这个问题。
自动喷水灭火系统用于扑救初期火灾，在喷头动作的时间段，火势将以每秒几千瓦至十几千瓦的速率增长，此时开放喷头如不能按规定强度连续喷水，系统效能将显著降低，甚至给火灾入迅猛燃烧阶段以可乘之机，其结果将导致灭火的难度增大使火灾超出系统的控灭火能力[9].为保证喷头开放后连续喷水，并保证对不利部位火灾的及时有效扑救，《喷规》第10.3.1、10.3.2规定：采用临时高压给水系统的自动喷水灭火系统，就设高位消防水箱，其储水量应符合现行有关国家标准的规定。
消防水箱的供水，应满足系统最不利点处喷头的最低工作压力和喷水强度。
、建筑高度不超过24m、并按轻危险级或中危险级场所设置温式系统、干式系统或预作用系统时，如设置高位水箱确有困难，应采用5L/s流量的气压给水设备供给10min初期水量。
对此可作如下考虑：（1）设置消防水箱（气压给水设备）的目的在于：一是利用位差为系统提供准工作状态下所需要的水压，达到使管道内的充水保持一定压力的目的；二是提供系统启动初期的用水量和水压，在供水泵因动力或机械故障不能正常投入运行的紧急情况下应急供水，确保喷头开放后立即喷水，并为首批开放的喷头扑救初期火灾，提供维持10min喷水的用水量，控制初期火军和为消防队增援灭火争取时间。
（2）采用临时高压给水系统的自动喷水灭火系统，凡超过24m的高层建筑或其它严重危险级和仓库危险级的建筑均应设高位水箱，且不可用气压给水设备替代。
高架立体库自动喷淋设置的问题
高架立体库自动喷淋设置的问题，和各位讨论该帖被浏览了5101次| 回复了64次一．工程概况本工程为联合工房，其中仓储区建筑物高22m,货架形式为高架立体库，共九层，储物高度为20m。
火灾危险类别为丙类，库房耐火等级为二级。
采取预作用自动喷淋设施，需在仓储区顶部和货架内分别设置喷头，主要有如下两种设置方式。
二．方案比较1. 顶层设置K=200喷头联合工房的仓储区采用预作用自动喷水灭火系统，火灾危险等级按照仓库危险等级Ⅰ级考虑，建筑物净空高度为22m，储物高度20m，根据《自动喷水灭火系统设计规范》第5.0.5条规定，需在仓储区顶部设置早期抑制快速响应喷头，喷头的流量系数K=200，喷头的最大保护高度为9m，开放喷头个数为12个，喷头间距不大于3.7m，最低工作压力为0.35Mpa，顶部自喷流量为75L/s，采用主管管径为DN200。
根据《自动喷水灭火系统设计规范》第5.0.7条规定，需在货架内设置4层喷头补充，最高一层喷头的高度为18.5m。
喷头的开放个数为14个，流量系数K=80，最低工作压力为0.2Mpa，经过计算得仓储区的自动喷水灭火系统流量Q=102L/s，火灾延续时间按1.5小时计算。
2. 顶层设置K=360喷头联合工房的仓储区采用预作用自动喷水灭火系统，火灾危险等级按照仓库危险等级Ⅰ级考虑，建筑物净空高度为22m，储物高度20m，根据《自动喷水灭火系统设计规范》第5.0.5条规定，需在仓储区顶部设置早期抑制快速响应喷头，喷头的流量系数K=360，喷头的最大保护高度为13.5m，开放喷头个数为12个，喷头间距不大于3.0m，最低工作压力为0.3Mpa，喷头的间距不大于3m，顶部自喷流量为125L/s。
采用主管管径为DN300。
根据《自动喷水灭火系统设计规范》第5.0.7条规定，需在货架内设置4层喷头，最高一层喷头的高度为18.5m，喷头的开放个数为14个，流量系数K=80，最低工作压力为0.2Mpa，经过计算得仓储区的自动喷水灭火系统流量Q=152L/s，火灾延续时间按1.5小时计算。
自动喷水灭火系统设计过程中应注意的几个问题
自动喷水灭火系统设计过程中应注意的几个问题作者：李洪波来源：《硅谷》2009年第05期[摘要]从工程设计的角度，结合在工程设计以及施工配合过程中所积累的实践经验，对自动喷水灭火系统设计中喷头的选型与布置、管网布置、水力计算、减压设施的设置等问题进行分析和探讨。
[关键词]自动喷水喷头管网形式水力计算减压设施中图分类号：TP2文献标识码：A文章编号：1671－7597（2009）0310119－01自动喷水灭火系统具有安全可靠、经济实用、灭火成功率高等优点，近几年来在我国被广泛推广应用。
但在工程设计以及施工的过程中，由于一些关键部位或环节的把握不是很完善，致使自动喷水灭火系统在实际运行的过程中，出现各种各样的问题。
下面将本人在工程设计以及施工配合的过程中积累的点滴经验总结一下，希望能与大家共同分享，也希望大家多加批评和指正。
下面将从喷头布置、管网形式、水力计算以及减压设施的设置等几个方面分别予以论述。
一、喷头的选型与布置自动喷水灭火系统的喷头作为布水的直接部件，其选型及布置方式的恰当与否将直接影响整个系统的控火灭火效率，因此合理选择和布置喷头是自动喷水灭火系统设计安全与经济的关键。
（一）喷头的选型与布置原则：1．喷头的选型应与设置场所协调一致，即根据建筑物的不同功能部位选择不同温度等级、不同形式的喷头；2．确保作用面积内的喷水强度、喷水的均匀性以及喷头的适时开放；3. 确保喷湿一定范围内的墙面；4．确保不出现未被覆盖的空白，也不出现过多的重复覆盖面积；5．喷头间不相互影响；6．按规范要求合理处理障碍物的遮挡。
（二）喷头布置。
工程设计中喷头布置应视建筑平面，在喷水保护范围内，可灵活采用正方形、矩形或菱形布置。
设计时必须根据工程实际情况，在满足规范要求的喷水强度的条件下，按喷头的实际工作压力，结合建筑分隔、结构柱网和装修形式等灵活布置。
在平面布置时，喷头间距未必是个定数，应根据喷头所在位置的具体条件来确定，做到既经济又能保证喷水强度和喷水的均匀性。
自动喷水灭火系统喷头的选择需考虑的问题
喷头的选择和应用应根据保护场所的火灾危险性、保护空间的建筑构造、自动喷水灭火系统本身的特点以及喷头的流量系数、热敏指数RTI和最大保护面积来确定。
在实际工程设计中,应考虑下列问题：1、在无吊顶的场所,应采用直立型喷头,只有这样才能使热气流尽早接触和加热喷头热敏元件;在有吊顶的场所,喷头应采用下垂型喷头或吊顶型喷头,否则吊顶将阻挡洒水分布;轻危险等级、中危险级居住(住宅和宾馆)和办公场所可采用边墙型喷头;2、轻危险等级场所和保护生命场所宜采用快速反应喷头。
如:公共娱乐场所、住宅、中庭环廊、医院、疗养院的病房及治疗区域、老年、少儿、残疾人的集体活动场所等。
而严重危险场所在发生火灾时燃烧加速度快,快速释放大量的热量,由于快速反应喷头对热更敏感,有可能造成大面积的喷头开启,从而使开启喷头数量超过设计水平导致喷水强度不足,即实际喷水强度小于所需喷水强度而无法实现灭火。
另外,对于设置在不宜捕捉热量之处的喷头,采用快速反应喷头与货架内置喷头等。
快速反应喷头与热源的距离见下表3、仓库等危险场所可采用经过专门认证的快速反应喷头。
如早期抑制快速反应(ESFR)喷头。
ESFR喷头仅是仓库专用喷头,不应用于大空间等非仓库场所。
但货架内置喷头宜采用快速反应喷头。
大水滴喷头是标准型喷头与ESFR喷头的过渡产品,通常用于仓库,目前在工程中一般不再采用；4、当保护场所的喷水强度不小于12L/min・m2,或者经计算喷头的工作压力大于0115MPa 时。
宜采用流量系数较大的标准喷头,目的是降低消防泵的供水压力,节省投资;5、扩展覆盖面喷头仅用于天花板或吊顶平滑无障碍物的轻危险等级或中危险I级的场所,其喷水强度不应低于<自动喷水灭火系统设计规范>(GB50084-2001)表51111中的要求,且保护面积和间距应是经过特殊认证的；6、干式、预作用系统应采用直立型喷头或干式下垂型喷头,目的是预防系统管道内积水,减少管道局部腐蚀等不利于系统动作的因素；7、防火分隔水幕应采用开式洒水喷头、水幕喷头,或同时采用以上两种喷头;防护冷却水幕可采用水幕喷头或专用喷头(如玻璃幕墙专用喷头)、闭式喷头；8、同一隔间内应采用热敏性能、流量系数相同的喷头。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
仓库危险级自动喷水灭火系统ESFR喷头设计的几个问题
作者：王树栋
阅读：1553 次
上传时间：2005-10-11
推荐人：wsd (已传论文 1 套)
简介：自动喷水灭火系统是应用最广的固定灭火系统。
随着经济的发展，仓库危险级的设计会越来越多的遇到。
现行规范《自动喷水灭火系统设计规范》（GB50084-2001）有关仓库危险级条文比较少，如果设计不当，将直接影响系统的有效性。
关键字：仓库危险级自动喷水灭火系统设计
自动喷水灭火系统是应用最广的固定灭火系统。
随着经济的发展，仓库危险级的设计会越来越多的遇到。
现行规范《自动喷水灭火系统设计规范》（GB50084-2001）有关仓库危险级条文比较少，如果设计不当，将直接影响系统的有效性。
1 仓库危险级与中危险级的界线
设置场所的火灾危险等级，应根据其用途、容纳物品的火灾荷载及室内空间等因素，在分析火灾特点和热气流驱动喷头开放及喷水到位的难易程度后确定。
我国现行规范仓库危险Ⅰ级为食品、烟酒；木箱、纸箱包装的不燃难燃物品、仓储式商场的货架区等。
将总建筑面积5000m2及以上的商场列为中危险级Ⅱ级。
超市及商场的仓库的危险等级划分，是划分为中危险级还是划分为仓库危险级有不同认识。
文献1按照储存物品的种类及大小、摆放方式(密集程度、堆积高度)、包装材料及包装方式、货架形式等将仓库火灾危险等级划分为I 级、II 级、III 级、IV 级和塑料橡胶类(A、B、C) , 附表列举种类较多, 设计时很容易类比确定。
美国对仓库的堆垛高度有严格的限制，一般当堆垛高度不大于3.7m时可按中危险等级或严重危险等级的设计参数设计，也可详见文献2。
超过规定的堆垛高度时，应采用仓库设计参数。
2 快速响应早期仰制（ESFR）喷头的优势和不适用场所
ESFR喷头的研制是为了应对自动化立体仓库大量涌现,仓库主必须及时满足货主对改变仓库内货架储存空间的要求, 货架结构经常会改变。
原来货架内多层喷头的保护方式无法满足要求; FM 作为保险公司, 在世界各地仓库中大力推广使用, 大量灭火试验证明, 尽管喷头流量系数较大, 由于在火灾初期快速反应,能有效扑灭仓库严重火灾, 有效保护货架和建筑物钢结构。
火灾损失最小, 烟雾损失最小, 水渍损失最小。
ESFR喷头系统最重要的特性之一是系统被设计成没有货架内置喷头，某烟厂的自动化物流仓库内既设置了顶板下ESFR 喷头, 又设置了货架内喷头,这样的设计是错误的。
ESFR喷头不应用于下列场所，有实层隔板的货架仓库，有可燃物、顶敞开的纸箱、集装箱等货架仓库。
美国tyco 集团中央公司推荐的使用高度为7.6m-13.7m。
3 快速响应早期仰制（ESFR）喷头的系统中，管道管径的选择
仓库危险级Ⅱ级，ESFR喷头的最低工作压力为340kPa，喷头K=200，流量为6.15升/
秒，因此喷头与支管间的连接短管不应小于DN50，最好是DN80。
如果按3根支管上各4只喷头动作计算，则每根支管的流量达到25升/秒以上，因此ESFR喷头系统中，支管管径不应小于DN100，总管可达到DN200。
当系统较大时，为了减少投资，宜采用环状管网。
如果按常规普通控制型喷头系统进行设计，支管管径最大DN50，喷头与支管间的连接短管为DN25，这样的ESFR系统是绝对不能正常工作的。
除了要控制ESFR喷头离建筑物顶板的距离，还要严格控制ESFR喷头与障碍物之间的距离。
国内只生产下垂型ESFR喷头，进口ESFR喷头主要为下垂型，直立型极少使用。
如果按常规普通控制型喷头设计成直立型，ESFR系统是无效的。
4 快速响应早期仰制（ESFR）喷头的系统选型
ESFR喷头仅适用于湿式喷水灭火系统，不适用于于式系统和预作用系统。
如烟草仓库采用ESFR喷头设计成预作用系统将留下安全隐患。
5 排烟对快速响应早期仰制（ESFR）喷头的影响
通风孔在火灾时排出热气流，会延迟ESFR喷头的动作，造成多消耗水量，甚至使火灾增大到ESFR喷头无法扑灭的地步。
对永久性通风孔，应设手动操作装置。
若地方法规要求设置自动操作装置，可采用温控操作设备，动作温度180°C 或141°C，打开通风孔。
6 水泵接合器的设置
仓库危险级Ⅱ级喷水灭火系统最大用水量近90L/s。
按水量计算需设6个水泵接合器，6台水泵并联供水效率将大幅下降。
ESFR是灭火型洒水头。
据美国tyco 集团中央公司资料：“根据FM火灾试验，灭火成功的ESFR洒水喷头动作在1~11个。
第一个洒水头动作时间40秒到1分钟，最后一个洒水头动作时间40秒至7分04秒”。
设水泵接合器，靠消防车供水滞后，所起作用值得怀疑。
灭火型喷头与控火型喷头在设置水泵接合器上是否应有区别。
