LTE物理层是如何工作的(必读)

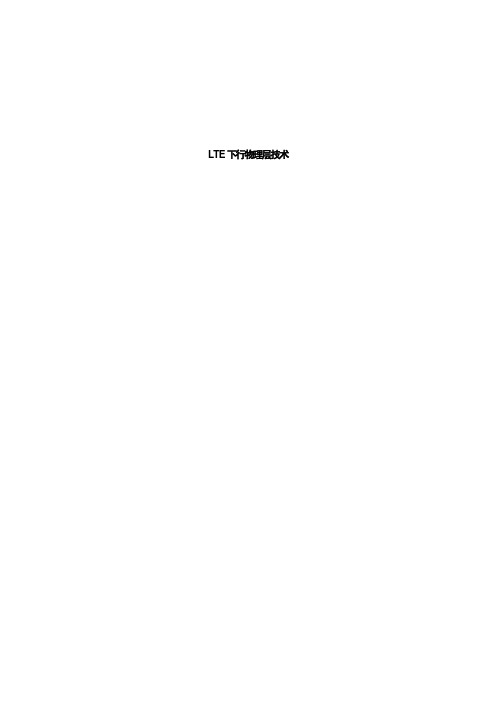

LTE下行物理层技术原理
LTE下行物理层技术目录1LTE下行物理层原理与概述 ........................ 错误!未定义书签。
帧结构..................................... 错误!未定义书签。
资源映射................................... 错误!未定义书签。
资源单位.............................. 错误!未定义书签。
REG资源的映射原则.................... 错误!未定义书签。
资源块RB分类与映射................... 错误!未定义书签。
物理信道和信号............................. 错误!未定义书签。
信道分类.............................. 错误!未定义书签。
信道映射.............................. 错误!未定义书签。
下行基带信号处理...................... 错误!未定义书签。
传输信道处理...................... 错误!未定义书签。
物理信道处理...................... 错误!未定义书签。
下行物理信号与信道.................... 错误!未定义书签。
下行参考信号DL RS................. 错误!未定义书签。
同步信号PSS和SSS................. 错误!未定义书签。
物理广播信道 PBCH ................. 错误!未定义书签。
物理下行控制信道 PDCCH ............ 错误!未定义书签。
物理控制格式指示信道 PCFICH ....... 错误!未定义书签。
物理HARQ指示信道 PHICH ........... 错误!未定义书签。
物理下行共享信道 PDSCH ............ 错误!未定义书签。
lte工作原理
lte工作原理LTE（Long Term Evolution）是第四代（4G）无线通信技术的一种标准，其工作原理是基于OFDM（Orthogonal Frequency Division Multiplexing，正交频分复用）和MIMO（Multiple Input Multiple Output，多输入多输出）技术。
首先，LTE系统中的空中接口使用OFDM技术来实现高速数据传输。
OFDM是一种多载波调制技术，将高速数据流分成多个低速数据流，分别在不重叠的子载波上传输。
这些子载波之间正交分离，可以充分利用频谱资源，提高频谱利用效率。
此外，OFDM技术还具有抗多径衰落和抗干扰能力强的特点。
LTE系统中还使用了MIMO技术，通过在发送和接收端使用多个天线，可以实现空间上的多重传输。
MIMO技术可以提高系统的数据传输速率和信道容量，同时还可以减小信号的衰落和干扰。
LTE系统中常用的MIMO模式有SU-MIMO （Single User MIMO，单用户MIMO）和MU-MIMO（Multi User MIMO，多用户MIMO）。
LTE系统的基站（eNodeB）和终端设备（UE）之间通过无线信道传输数据。
基站通过调度算法将数据分成小的数据块，并根据信道状态信息选择合适的传输方式（例如：调制方式、编码方式等）。
然后将数据块按照时间和频率的方式分配到子载波上，并使用OFDM和MIMO技术进行传输。
终端设备接收到数据后，会进行解调和解码等处理，然后将数据传给上层应用或者网络。
除了数据传输，LTE系统还具有一些其他功能。
一是调制解调器(MODEM)，它负责数字信号的调制和解调，将数字信号转换成模拟信号，并通过天线进行发送和接收。
二是控制器，负责系统的管理和控制，包括调度算法的实现、信道状态的估计和预测等。
三是核心网，负责用户身份验证、用户数据的传输等核心的网络功能。
LTE系统的工作原理可以简单总结为以下几个步骤：1. 将要传输的数据分成小的数据块，并根据信道状态信息选择合适的传输方式。
LTE 物理层解析
Extended cyclic prefix DwPTS GP UpPTS
0
3
10
3
8
“D”代表此子帧用于 下行传输，“U” 代表
此子帧用于上行传输， “S”是由DwPTS、GP 和UpPTS组成的特殊 子帧。
1
9
4
8
3 1 OFDM
2
10
3
1 OFDM symbols
9
2 symbols
3
11
2
10
LTE物理信道
下行物理信道
信道类型 PDSCH(Physical Downlink Shared Channel ) PBCH (Physical Broadcast Channel)
功能 承载下行业务数据 承载广播信息
下行Unicast/MBSFN子帧，控制区 域与数据区域进行时分；
下行MBSFN专用载波子帧中不存在 控制区域，即控制区域OFDM符号数 目为0；
上行常规子帧中控制区域与数据区域 进行频分
控制区域
数据区域
下行Unicast/MBSFN子帧
控制区域与数据区域进行 时分
控制区域OFDM符号数目可 配置
PHY
逻辑信道和传输信道的映射功能 HARQ 传输格式选择 UE内部逻辑信道之间优先级调度功能 UE间根据优先级动态调度功能
S1接口
协议栈
用户平面接口位于E-NodeB 和S-GW之间，传输网络层 建立在IP传输之上， UDP/IP之上的GTP-U用来 携带用户平面的PDU。
S1控制平面接口位于ENodeB和MME之间，传输 网络层是利用IP传输，这点 类似于用户平面；为了可靠 的传输信令消息，在IP曾之 上添加了SCTP；应用层的 信令协议为S1-AP。
lte协议栈
lte协议栈LTE（Long Term Evolution）是第四代移动通信网络（4G）的一种技术标准，其协议栈是指在LTE网络中用于实现通信功能的一系列协议。
LTE协议栈包括物理层、数据链路层、网络层和应用层等组成部分，下面将对LTE协议栈的各个层进行介绍。
物理层是整个协议栈的最底层，主要负责对无线信号的调制解调、信道编码和解码等任务。
其具体功能包括无线信号调制解调、功率控制、调度和调制解调器功耗管理等。
物理层的设计需要考虑带宽、频率复用、多天线技术等因素，以提供高吞吐量和低时延的通信性能。
数据链路层负责将物理层传输的信号分割成较小的数据单元，并提供数据传输的可靠性和安全性保证。
其主要功能包括信道编码与解码、错误检测和纠错、调度和资源分配、混合自动重传请求（HARQ）等。
数据链路层还负责和物理层之间的协作，以确保数据的可靠交付和高效传输。
网络层是实现网络互连和路由功能的层，其主要任务是将数据传输到目标终端设备。
网络层的功能包括寻址与路由、移动性管理、IP数据包的分组交换和转发等。
在LTE中，网络层采用IP协议作为基础，支持IPv4和IPv6两种寻址方式，以适应不同的网络需求和应用场景。
应用层是整个协议栈的最上层，其主要任务是提供各种高层服务和功能。
应用层的协议包括HTTP、FTP、DNS等，用于实现互联网接入、内容下载和域名解析等功能。
此外，应用层也支持多媒体业务的传输和处理，如语音通话、视频流媒体等。
除了以上四个主要层次外，LTE协议栈还包括安全层和控制层。
安全层用于提供通信的保密性、完整性和认证等安全功能，以防止数据泄露和网络攻击。
控制层则负责网络的管理和控制功能，包括寻呼、接入控制、呼叫建立和释放等。
总之，LTE协议栈是实现LTE网络功能的核心部分，其各个层次之间密切协作，共同实现数据的传输和处理。
物理层提供无线信号的调制解调和信道编码解码等功能，数据链路层负责对数据进行分割和编码纠错，网络层实现数据的路由和转发，应用层提供各种高层服务和功能。
lte协议栈
lte协议栈LTE协议栈。
LTE（Long Term Evolution）是第四代移动通信技术，其协议栈是支撑LTE网络正常运行的基础。
LTE协议栈由不同层次的协议组成，包括物理层、数据链路层、网络层和应用层。
本文将对LTE协议栈的各个部分进行详细介绍。
首先，物理层是LTE协议栈的最底层，负责无线信号的调制解调和传输。
在物理层，LTE使用正交频分复用（OFDM）技术来实现高速数据传输。
物理层还包括MIMO（Multiple-Input Multiple-Output）技术，可以提高信号传输的稳定性和速度。
此外，物理层还包括了无线信道的管理和调度功能，确保数据的高效传输。
其次，数据链路层负责数据的分组、传输和错误检测。
在LTE协议栈中，数据链路层包括了MAC（Medium Access Control）层和RLC（Radio Link Control）层。
MAC层负责对数据进行调度和管理，确保不同用户之间的公平竞争和高效传输。
而RLC层则负责数据的分段和重组，以及错误检测和纠正。
数据链路层的工作是保证数据的可靠传输和高效利用无线资源。
接下来是网络层，网络层负责数据的路由和转发。
LTE协议栈中的网络层包括了RRC（Radio Resource Control）层和PDCP（Packet Data Convergence Protocol）层。
RRC层负责无线资源的管理和控制，包括小区搜索、切换和功率控制等功能。
PDCP层则负责数据的压缩和加密，以及数据的传输和重组。
网络层的工作是确保数据在LTE网络中的顺利传输和处理。
最后是应用层，应用层负责用户数据的处理和交互。
在LTE协议栈中，应用层包括了IP（Internet Protocol）层和TCP/UDP（Transmission Control Protocol/User Datagram Protocol）层。
IP层负责数据的路由和转发，确保数据能够在LTE网络和外部网络之间进行传输。
LTE物理层关键技术及物理层传输方案汇总
LTE物理层关键技术及物理层传输方案汇总LTE（Long Term Evolution）是一种高速无线通信技术，它的物理层关键技术和传输方案为实现高速的无线通信提供了支持。
1. MIMO（Multiple Input Multiple Output）技术：MIMO技术是LTE物理层的核心技术之一，它利用多个天线在发送和接收端同时传输和接收多个数据流，从而提高了系统的容量和数据传输速率。
LTE中使用了2x2 MIMO或4x4 MIMO技术，分别表示在发送和接收端使用2个或4个天线。
2. OFDM（Orthogonal Frequency Division Multiplexing）技术：OFDM技术是LTE物理层的另一个重要技术，它将频域上的数据划分为多个子载波，每个子载波上都可以传输不同的数据。
这种分频复用的方式可以提高频谱效率和抗干扰能力。
3. RB（Resource Block）分配：在LTE中，物理资源被划分为一组资源块，每个资源块占据12个子载波和一个时隙。
RB分配是根据用户的需求和系统的负载情况进行动态分配，以最大化系统资源的利用效率。
4. HARQ（Hybrid Automatic Repeat Request）技术：HARQ技术是一种自动重传技术，用于提高数据传输的可靠性。
当接收端收到有错误的数据时，它可以向发送端发送一个重传请求，从而实现数据的可靠传输。
5. CQI（Channel Quality Indicator）反馈：CQI反馈是在LTE中用于评估信道质量的指标，它通过接收端测量信道的质量，并将评估结果发送给发送端。
根据CQI反馈，发送端可以选择适当的调制和编码方案，以最大化数据传输速率和系统容量。
6. TDD（Time Division Duplexing）和FDD（Frequency Division Duplexing）：TDD和FDD是两种不同的LTE物理层传输方案。
简二毛(总结)-LTE物理层规范
RE：Resource Element，称为资源粒子，是上下行传输使用的最小资源单位。 1 RE = 1 subcarrier x 1 symbol period RB：Resource Block，称为资源块，用于描述物理信道到资源粒子的映射。一个 RB 包 含若干个 RE。一个 RB 由 12 个在频域上的子载波和时域上一个 slot 周期构成。 1 RB = 12 subcarriers x 1 slot 1 个 RB 在频域上对应 180kHz：1 RB = 12 subcarriers x 15 kHz = 180 kHz 1 个 RB 在时域上对应 1 个时隙，1 slot =0.5ms CCE：Control Channel Element，称为控制信道粒子，PDCCH 在一个或多个 CCE 上传 输，CCE 对应于 9 个 REG，每个 REG 包含 4 个 RE，CCE 从 0 开始编号。 1 CCE = 9 REGs = 9 x 4 REs = 36 Res PDCCH format 与 CCE 之间的关系 PDCCH format 0 1 2 3 Number of CCEs 1 2 4 8 Number of REGs 9 18 36 72 Number of PDCCH bits (QPSK) 72 144 288 576
对于 FDD，在每一个 10ms 中，有 10 个子帧可以用于下行传输，并且有 10 个子帧可以 用于上行传输。上下行传输在频域上进行分开。FDD 上下行数据在不同的频带里传输；使 用成对频谱。
2.2 Type2 TDD
一个无线帧 10ms，每个无线帧由两个半帧构成，每个半帧长度为 5ms。每一个半帧由 8 个常规时隙和 DwPTS、 GP 和 UpPTS 三个特殊时隙构成， DwPTS 和 UpPTS 的长度可配置， 要求 DwPTS、GP 以及 UpPTS 的总长度为 1ms。
LTE完整培训资料(第六章)TD-LTE系统物理层基本过程
第六章 TD-LTE 系统物理层基本过程6.1小区搜索与同步小区搜索过程是指UE 获得与所在eNodeB 的下行同步（包括时间同步和频率同步），检测到该小区物理层小区ID 。
UE 基于上述信息，接收并读取该小区的广播信息，从而获取小区的系统信息以决定后续的UE 操作，如小区重选、驻留、发起随机接入等操作。
当UE 完成与基站的下行同步后，需要不断检测服务小区的下行链路质量，确保UE 能够正确接收下行广播和控制信息。
同时，为了保证基站能够正确接收UE 发送的数据，UE 必须取得并保持与基站的上行同步。
6.1.1配置同步信号在LTE 系统中，小区同步主要是通过下行信道中传输的同步信号来实现的。
下行同步信号分为主同步信号（Primary Synchronous Signal,PSS ）和辅同步信号（Secondary Synchronous Signal,SSS)。
TD-LTE 中，支持504个小区ID ，并将所有的小区ID 划分为168个小区组，每个小区组内有504/168=3个小区ID 。
小区ID 号由主同步序列编号 和辅同步序列编号共同决定，具体关系为。
小区搜索的第一步是检测出PSS ，在根据二者间的位置偏移检测SSS ，进而利用上述关系式计算出小区ID 。
采用PSS 和SSS 两种同步信号能够加快小区搜索的速度。
下面对两种同步信号做简单介绍。
)1(ID N )1()2(3ID ID cell ID N N N +=)2(ID N 1) PSS 序列为进行快速准确的小区搜索，PSS 序列必须具备良好的相关性、频域平坦性、低复杂度等性能，TD-LTE 的PSS 序列采用长度为63的频域Zadoff-Chu （ZC ）序列[1]。
ZC 序列广泛应用于LTE 中，除了PSS ，还包括随机接入前导和上行链路参考信号。
ZC 序列可以表示为 ]2/)1(2exp[ZCq N nl n n q j a ++−=π 其中，是ZC 序列的根指数，l N l N n ZC ,},1,...1{∈−∈}1,...1{−∈ZC q N a 可以是任何整数，为了简单在LTE 中设置l=0。
05-LTE物理层原理与协议介绍
子帧 = 1ms 时隙=0.5ms
FDD (Type1 )
0
1
2
3
4
5
6
7
8
9
半帧 = 5 ms
1ms
1ms
TDD (Type2 )
0
DwPTS GP UpPTS
2
3
4
5
DwPTS GP UpPTS
7
8
9
/u/indoor
5
indoor123@
/u/indoor
10
indoor123@
LTE系统的重要时频单位
Type2 TDD 半帧 = 5 ms
1ms 1ms
0
DwPTS GP UpPTS
PRB PRB PRB PRB
2
3
4
5
DwPTS GP UpPTS
7
8
9
天线0的导频符号
RB Nsc subcarriers
subcarriers
Resource element
DL × N RB NRB sc
Resource element
OFDM symbols
/u/indoor
UL × N RB NRB sc
8
indoor123@
/u/indoor
14
indoor123@
FDD LTE与TD-LTE对比
（3）多子帧调度/反馈
和FDD不同，TDD系统不总是存在1:1的上/下行比例。当下行多于上行时，存在 一个上行子帧反馈多个下行子帧的情况。TD-LTE提出的解决方案有：multiACK/NAK、ACK/NAK捆绑（Bundling）等。当上行子帧多于下行子帧时，存在 一个下行子帧调度多个上行子帧（多子帧调度）的情况。
LTE理层介绍(OFDMA及MIMO)
去CP
FFT
子载波解 映射
信道估计
均衡
信宿
CRC校验
译码
解交织
解扰
解调
OFDMA收发机基本结构
HUAWEI TECHNOLOGIES CO., LTD.
Page 17
OFDMA与CDMA接收机比较
CDMA的多径搜索的基本原理
多径搜索的目的：找到各个径的时延信息 ，通过多径分离得到单径信号，克服频率选择性衰落。
HUAWEI TECHNOLOGIES CO., LTD.
Page 8
OFDMA基本原理
OFDM符号的时频结构
HUAWEI TECHNOLOGIES CO., LTD.
Page 9
OFDMA基本原理
OFDM符号的时频结构
采用空白保护间隔的一个OFDM信号的时域波形
HUAWEI TECHNOLOGIES CO., LTD.
由于OFDM的频谱利用率最高，又适于用FFT算法处理，近年来在多种系统得到成 功的应用，在理论和技术上已经成熟，因此3GPP/3GPP2成员多数推荐OFDM作 为第四代移动通讯无线接入技术之一。
HUAWEI TECHNOLOGIES CO., LTD.
Page 4
OFDMA基本原理
OFDM系统的基本模型如下：
幅度
8倍码片速率 的基带数据
t1
t2
t3
t 径1的数据
降采样 径1解调
径2的数据
降采样
径2解调
径3的数据
降采样
径3解调
HUAWEI TECHNOLOGIES CO., LTD.
Page 19
OFDMA与CDMA接收机比较
OFDMA与CDMA接收机主要异同
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
LTE工作过程一、LTE开机及工作过程如下图所示：二、小区搜索及同步过程整个小区搜索及同步过程的示意图及流程图如下：1)UE开机，在可能存在LTE小区的几个中心频点上接收信号（PSS），以接收信号强度来判断这个频点周围是否可能存在小区，如果UE保存了上次关机时的频点和运营商信息，则开机后会先在上次驻留的小区上尝试；如果没有，就要在划分给LTE系统的频带范围内做全频段扫描，发现信号较强的频点去尝试；2)然后在这个中心频点周围收PSS（主同步信号），它占用了中心频带的6RB，因此可以兼容所有的系统带宽，信号以5ms为周期重复，在子帧#0发送，并且是ZC序列，具有很强的相关性，因此可以直接检测并接收到，据此可以得到小区组里小区ID，同时确定5ms的时隙边界，同时通过检查这个信号就可以知道循环前缀的长度以及采用的是FDD还是TDD（因为TDD的PSS是放在特殊子帧里面，位置有所不同，基于此来做判断）由于它是5ms 重复，因为在这一步它还无法获得帧同步；3)5ms时隙同步后，在PSS基础上向前搜索SSS，SSS由两个端随机序列组成，前后半帧的映射正好相反，因此只要接收到两个SSS就可以确定10ms的边界，达到了帧同步的目的。
由于SSS信号携带了小区组ID，跟PSS结合就可以获得物理层ID（CELL ID），这样就可以进一步得到下行参考信号的结构信息。
4)在获得帧同步以后就可以读取PBCH了，通过上面两步获得了下行参考信号结构，通过解调参考信号可以进一步的精确时隙与频率同步，同时可以为解调PBCH做信道估计了。
PBCH在子帧#0的slot #1上发送，就是紧靠PSS，通过解调PBCH，可以得到系统帧号和带宽信息，以及PHICH的配置以及天线配置。
系统帧号以及天线数设计相对比较巧妙: SFN（系统帧数）位长为10bit，也就是取值从0-1023循环。
在PBCH的MIB（master information block）广播中只广播前8位，剩下的两位根据该帧在PBCH 40ms周期窗口的位置确定，第一个10ms帧为00，第二帧为01，第三帧为10，第四帧为11。
PBCH的40ms窗口手机可以通过盲检确定。
而天线数隐含在PBCH的CRC里面，在计算好PBCH的CRC后跟天线数对应的MASK进行异或。
5)至此，UE实现了和ENB的定时同步；要完成小区搜索，仅仅接收PBCH是不够的，因为PBCH只是携带了非常有限的系统信息，更多更详细的系统信息是由SIB携带的，因此此后还需要接收SIB（系统信息模块），即UE接收承载在PDSCH上的BCCH信息。
为此必须进行如下操作：1)接收PCFICH，此时该信道的时频资源可以根据物理小区ID推算出来，通过接收解码得到PDCCH的symbol数目；2)在PDCCH信道域的公共搜索空间里查找发送到SI-RNTI（无线网络标识符）的候选PDCCH，如果找到一个并通过了相关的CRC校验，那就意味着有相应的SIB消息，于是接收PDSCH，译码后将SIB上报给高层协议栈；不断接收SIB，上层（RRC）会判断接收的系统消息是否足够，如果足够则停止接收SIB至此，小区搜索过程才差不多结束。
三、随机接入过程在同步和小区搜索过程结束之后，紧接着就是随机接入过程，整个随机过程的示意图如下：1. UE sends preamble sequence to ENB on PRACHPhysical non-synchronization random access procedurePhysical channel: PRACHMessage: preamble sequence2. ENB给UE回复响应消息Address to RA-RNTI on PDCCHRandom access response grantPhysical channel: PDSCHENB向UE传输的信息至少包括以下内容：RA-preamble identifier, Timing Alignment information, initial UL-grant and assignment of Temporary C-RNTI 。
注：RA-preamble identifier指UE 发送的preamble的标志符，和index有关。
Timing Alignment information是时间提前量信息，因为空间的无线传输存在延迟，ENB计算出这个延迟量并告诉UE，以确定下一次发送数据的实际时间。
UL-grant: 授权UE在上行链路上传输信息，有这个信息UE才能进行下一步的RRC连接请求。
其中会给出UL-SCH可以传输的transport block的大小，最小为80bits.3. RRC connection request（UE—> ENB）在进行RRC连接请求以前先完成一些基本的配置：> apply the default physical channel configuration> apply the default semi-persistent scheduling configuration> apply the default MAC main configuration> apply the CCCH configuration> apply the time Alignment Timer Common included in System Information BlockType2;> Start timer T300;> initiate transmission of the RRC Connection Request message in accordance with RRC layer产生RRC connection request并通过CCCH传输：CCCH -> UL-SCH -> PDSCH获取UE-identity，要么由上层提供(S-TMSI), 要么是random value。
如果UE 向当前小区的TA（跟踪区）注册过了，上层就可以提供S-TMSI,并把establishment clause设置的与上层一致4. RRC connection setup（ENB—>UE）UE接收ENB发送的radio Resource Configuration等信息，建立相关的连接，进入RRC connection状态。
Action about physical layer:Addressed to the Temporary C-RNTI on PDCCH如果UE检测到RA success,但是还没有C-RNTI，就把temporary C-RNTI升为C-RNTI，否则丢弃。
如果UE检测到RA success,而且已经有C-RNTI，继续使用原来的C-RNTI。
5. RRC connection setup complete（UE—> ENB）RRC连接建立完成，UE向ENB表示接收到了连接的应答信息，应该是为了保证连接的可靠性的。
如果UE未成功接收到RRC connection setup消息，ENB应该会重发。
不然RRC connection setup complete就没有存在必要。
在完成以上过程后，便可以进入正常的数据传输过程了。
四、数据传输过程数据传输过程包括两方面过程：上行调度过程和下行调度过程。
上行调度过程1. UE向ENB请求上行资源Physical channel: PUCCHMessage: SR (schedule request)SR发送的周期以及在子帧中的位置由上层的配置决定。
UE需要告诉ENB自己要传输的数据量，同时SR中UE必须告诉ENB自己的identity (C-RNTI)。
注：根据上层的配置UE按照一定的周期在PUCCH的固定位置传输SR，而ENB 对SR的发送者的识别是通过UE和ENB事先约定好的伪随机序列来实现的。
当UE有发送数据的需求是，就把相应得SR置1，没有资源请求时SR为空。
SR 只负责告诉ENB是否有资源需求，而具体需要多少资源则由上层的信令交互告诉ENB。
在TS36.213中指定：Scheduling request (SR) using PUCCH format 1，不需要进行编码调制，用presence/absence携带信息。
2. 上行信道质量测量Physical signal: sounding reference signalPhysical channel: PUCCHENB给UE分配上行资源之前首先必须要知道上行信道的质量，如果UE的上行信道质量较好且有传输数据的需求，ENB才会给UE分配资源。
Sounding reference signal应该对UE和ENB都是已知的，ENB根据从UE接收到的sounding reference signal 和自己已知的信号的对比就可以知道当前上行信道的质量了。
当然，如果信道质量的变换很快，再加上空间信号传输的延迟估计的误差，由sounding reference signal测量出的信道质量可能会变得不准确。
所以UE需要每过一段时间就发送sounding reference signal给ENB，以尽可能准确地得到当前信道的质量。
3. ENB分配资源并通知UEPhysical channel: PDCCH分配完资源后ENB还必须把分配的结果告诉UE，即UE可以在哪个时间哪个载波上传输数据，以及采用的调制编码方案。
E-UTRAN在每个TTI动态地给UE分配资源（PRBs & MCS）,并在PDCCH 上传输相应的C-RNTI。
4. UE接收资源分配结果的通知并传输数据Physical channel: PUSCHUE首先接收ENB下发的资源分配通知，监视PDCCH以查找可能的上行传输资源分配，从common search space中获取公共信息，从UE specific search space 中搜索关于自己的调度信息。
根据搜索到的结果后就可以在PUSCH对应的PRB 上传输数据信息。
注：在上行链路中没有盲解码，当UE没有足够的数据填充分配的资源时，补0。
5. ENB指示是否需要重传Physical channel: PHICH6. UE重传数据/发送新数据同4。
下行调度过程1.下行信道质量测量ENB发送cell specific reference signal 给UE，UE估计CQI并上报给ENB。
CQI不仅告诉ENB信道的质量，还包含推荐的编码调制方式。
