2022年6月浙江省普通高校招生选考科目考试通用技术试题及参考答案
2022届浙江省高三通用技术选考模拟试题(三)(解析版)
②结构简单，操作方便；
③装置具有一定的强度和稳定性；
④材料自选。
请根据描述和设计要求完成以下任务：
（1）小明发现问题的途径是__（在“A．收集和分析信息；B．观察日常生活；C．技术研究与技术试验”中选择合适的选项，将序号填入“”处）；
（2）设计该装置时，下列因素中可以不考虑的是__（在“A．火腿的重量；B．晒杆的长度；C．支柱的粗细”中选择合适的选项，将序号填入“”处）；
【答案】
17.如图所示为水塔水位控制电路。该电路由降压整流电路、水位探头（a、b、c）、555时基电路、继电器控制电路等组成。555时基电路输入输出关系见图2。当水位低于探头b时，继电器J吸合，使常开触点J－1闭合，抽水机启动开始给水塔加水；当水位高于探头c时，抽水机停止加水。请完成以下各题：
图1
图2
A. B. C. D.
【答案】D
4.图中漏标的尺寸共有（）
A.1处B.2处C.3处D.4处
【答案】B
【解析】
【分析】
【详解】漏标的尺寸是半圆槽的半径和底座的高度；
5.用尺寸为40mm×68mm×28mm的不锈钢块制作该零件，下列说法中不合理的是（）
A. 需要用到的工具有：划针、划规、样冲、手锯、圆锉、平锉、麻花钻等
【详解】偏心轮2转动时，连杆4和连杆10均受压；此时，压爪6有三个受力点，所以是受弯曲；
7.如图所示是某企业矿泉水生产工艺流程。关于该流程的说法中，正确的是（）
A. 提取生产用水与气水混合器杀菌是并行工序
B. 高压泵1和2可以合并以减少支出
C. 臭氧发生器产生臭氧可省略，进行优化
D. 可将“石英砂过滤器”调整到“增压泵”之前
2020年6月浙江省普通高等学校招生选考科目考试模拟卷技术试题(四)信息技术试卷Word版包含答案
浙江省普通高等学校招生选考科目考试模拟卷技术试题（四）本试卷分两部分，第一部分信息技术部分，第二部分通用技术部分。
满分100 分，考试时间90 分钟。
第一部分信息技术（共50 分）一、选择题（本大题共12 小题，每小题2 分，共24 分，每小题列出的四个备选项中只有一个是符合题目要求的，不选、错选、多选均不得分。
）1．王先生出差前在某手机平台上了解目的地的天气、饮食等信息，根据平台上一年以来众多网友的打分汇总情况预订一家性价比较高的酒店，以下说法正确的是A．俗话说“天变一时”，因此王先生完全没有必要提前了解天气信息B．通过手机了解信息，这主要体现了信息可加工处理的特征C．平台上酒店的得分情况属于统计评价D．平台上的信息安全可靠，王先生不必有后顾之忧2．教室里，老师通过FTP 方式下载课件，有关FTP 说法正确的是A．用户传输HTML 文件B．仅限于局域网内使用C．下载的实质是从老师的邮箱中读取课件D．该协议为文件传输协议3．下列应用属于人工智能的是A．在百度导航中呼叫“小度小度”，“导航到西湖”，即可开启导航到西湖B．在Word 中配置了“自动更正”，输入“浙东”二字，自动产生“浙东大峡谷”C．微信中发送语音给朋友D．用3D 打印机打印出小车模型4.用Word 软件编辑一篇文章，界面如下：下列描述正确的是A．“拒绝所有修订”后，第二段的“实质”二字会被保留B．右图设置了“嵌入型”环绕方式C．批注对象“共享经济”被添加了“带格式的：字体：加粗”的批注内容D.已经开启了拼写和语法检查5．某算法用流程图描述如右图，下列说法正确的是A．“s←s+a/b”执行的次数为7 次B．输出的a 值为5C．只能用VB 实现该算法D．a、b、s 的数据类型应该为Integer 型6．关于数据库系统，下列说法正确的是A．在Access 数据库中数据表视图下不可以修改字段名B．超市收银机上运行的收费系统为数据库应用系统C．同一Access 数据库里可以有相同名称的数据表D．同一Access 数据表里可以有相同名称的字段UltraEdit 软件查看一段文字，界面如下：7．用A．界面中编辑的字符共占14 个字节B．字符“10”的内码用十六进制表示为3A C．“杭”的内码为20 BA D．“a”的ASCII 码用二进制表示为01100001 8．用Photoshop 软件制作“三潭印月”作品，界面如下：下列说法正确的是A．该作品的颜色位深度为8bitB．若设置“三潭印月”图层填充值为0%，该图层仍可见C．链接“塔1”、“塔2”图层，则可以直接同步调整此二图层的位置D．按默认参数保存该图为BMP 格式，则文件大小约11.7MB9．用Flash 软件制作动画，部分操作界面如下图所示：下列说法正确的是A．不能将“文字”图层“鼠标经过”帧中的声音去掉B．测试影片，该按钮不可响应C．可以在“文字”图层按下帧中添加动作“stopAllSounds();”使得按钮按下后停止声音播放D．该按钮响应区为“文房四宝”图层的对象范围10．有VB 程序如下：Private Sub Command1_Click()Dim a(1 To 12)As Integer,k As Integer,ans As Integerk = 0ans = 0i = 2Do While i <= 12If a(i)>= a(i - 1)Thenk = k + 1Elsek = 0End IfIf k = 2 Then ans = ans + 1i = i + 1LoopLabel1.Caption = Str(ans)：End Sub数组元素a(1)～a(12)的值分别为7、7、8、1、2、3、1、9、1、2、2、2，运行该程序后，标签Label1 上显示为A．1 B．2 C．3 D．411．有VB 程序如下：Const n = 10Dim a(1 To n)As IntegerPrivate Sub Command1_Click()For i = n To 2 Step -1ForIf a(j)> a(j + 1)Thent = a(j): a(j) = a(j+1): a(j+1)=tEnd IfNext jNext iList2.ClearFor i = 1 To nList2.AddItem Str(a(i))Next iEnd Sub为了实现10 个数据的升序排序，则划线部分代码为A．j = 1 To i - 1 B．j = n To n + 2 - i Step -1C．j = n To i + 1 Step -1 D．j = 1 To n - i12．有如下VB 程序段：Dim a(1 To 6)As IntegerDim d(1 To 6)As IntegerFor i = 1 To 6For j = i - 1 To 1 Step -1If a(i)> a(j)ThenIf d(i)< d(j)+ 1 Then d(i)= d(j)+ 1End IfNext jNext ia(1)～a(6)的值分别为1、3、2、7、5、6，d 数组各元素的值初始为1，执行该程序段后，d(1)～d(6)的值的是A．1 2 2 3 3 4 B．1 3 3 2 2 4C．4 2 2 3 3 4 D．4 3 3 2 2 1二、非选择题（本大题共4 小题，其中第13 小题4 分，第14 小题8 分，第15 小题7 分，第16 小题7 分，共26 分）13．小明用Excel 软件处理东城小学图书登记相关数据，界面如图所示：请回答以下问题：（1）小明清除了C27 单元格的数据，则C29 单元格中的结果将（单选，填字母：A.不变/ B.变大/ C.变小/D.显示#DIV/0!错误）（2）表中有多条带有“开心”字样的图书，小明希望通过筛选得到书名中有“开心”二字的记录，则可以进行的操作是（多选，填字母）A.在“书名”上加上筛选标记，再点开筛选条件，在下图位置输入“开心”B.对“书名”进行筛选，条件如下图：C.对“书名”进行筛选，条件如下图：D.对“书名”进行筛选，条件如下图：（3）小明建立以下图表，则其数据区域为单价繁星春水女神繁星春水繁星春水女神女神女神单价边城女神雷雨神秘岛开心成语爱的教育¥0.00 ¥2.00 ¥4.00 ¥6.00 ¥8.00 ¥10.00 ¥12.00 ¥14.0014．用Photoshop 软件制作“剑”素材，用Flash 软件制作“刻舟求剑”动画作品。
2022一轮浙江通用技术选考练习：必修1 第2章 技术世界中的设计 Word版含答案
其次章技术世界中的设计[浙江考试标准]考点考试内容考试要求考试属性技术与设计的关系①设计的内涵②技术与设计的关系bb必考设计中的人机关系①人机关系的含义②人机关系在设计中要实现的目标③在设计中实现合理的人机关系bbc必考＋加试技术试验及其方法①技术试验的重要性②技术试验的常用方法③简洁技术试验的设计与实施bac必考＋加试考点一| 技术与设计的关系、设计中的人机关系一、技术与设计的关系1. 设计的内涵：设计是技术进展的关键，一般意义上的设计具有丰富的内涵，它主要包括①________、②________，其中③________主要侧重于功能、结构、材料、程序、工艺等方面，而④________则主要侧重于观赏、审美等方面。
2.技术与设计的关系(1)⑤________________：①设计是推动技术进展的重要驱动力；②设计是技术成果转化的桥梁和纽带；③设计促进了技术的革新。
(2)⑥________________：①技术是设计的平台，技术的进步直接制约着设计的进展；②技术更新为设计供应了更为宽敞的进展空间；③技术进步还促进人们设计思维和手段的进展。
二、设计中的人机关系1.人机关系的含义：当我们使用物品时，物品就与人产生了一种相互关系，这种相互的关系就称为⑦________。
其中“⑧________”是指计算机、机器、工具、仪器、仪表、设备、设施、家具、交通车辆以及劳动爱护用具等。
2.人机关系在设计中要实现的目标(1)⑨________：在设计中，应把人和机作为一个整体考虑，合理或最优地安排人和机的功能，以促进两者的协调，提高人的工作效率。
(2)⑩________：人在长期操作或使用产品的过程中，产品对人的健康不会造成不良的影响。
(3)⑪________：人在使用产品的过程中，人体能处于自然的状态，操作或使用的姿势能够在人们自然、正常的肢体活动范围之内，从而使人不致过早地产生疲惫。
(4)⑫________：人在使用产品的过程中，产品对人的身体不构成生理上的损害。
2022一轮浙江通用技术选考练习：选修 第4章 电子控制系统的执行部件 Word版含答案
第四章电子把握系统的执行部件[浙江考试标准]考点考试内容考试要求考试属性继电器的作用和类型(1)继电器的作用(2)电磁继电器aa加试直流继电器的构造、规格和工作原理(1)常见的直流继电器的构造和工作原理(2)直流电磁继电器的使用ac加试考点| 继电器一、继电器的作用和类型1.继电器的作用(1)继电器的含义：继电器是一种电子把握器件，是当输入量的变化达到规定要求时，在输出电路中使被控量发生预定的变化的一种电器。
它具有把握系统(又称输入回路)和被把握系统(又称输出回路)之间的互动关系。
(2)继电器的作用继电器是一种常用的①________，作为一个开关元件能②________的功能。
具体地说，继电器能接收并执行把握电路发出的命令，用③________信号，把握④________工作设备正常运行，即继电器有⑤________、⑥________的作用。
此时，继电器就充当了一种小电流把握大电流的自动开关。
(3)继电器的分类继电器的种类繁多，从不同的角度可以把继电器划分为不同种类。
按继电器⑦________的不同，可以分为⑧________、⑨________、⑩________、⑪________等。
按继电器⑫________的不同，可分为⑬________和⑭________。
依据输入电路的把握电流是直流还是沟通，可以分为⑮________和⑯________。
2.电磁继电器(1)了解电磁继电器电磁继电器是一种电子把握器件，是利用电磁铁把握工作电路通断的开关。
它一般是由一个⑰________和一组或几组⑱________组面。
电磁继电器被广泛应用于自动把握系统、遥控遥测系统、通信系统等系统的把握设备或爱护装置中。
(2)电磁继电器的特征电磁继电器具有工作牢靠、体积小、结构简洁、制作便利、灵敏度高和输入输出电路之间相隔等优点。
它的不足主要是触点频繁地接通、断开，影响寿命。
【答案】①执行部件②实现一般开关③弱电(低电压、小电流)④强电(高电压、大电流)⑤“以低控高”⑥“以小控大”⑦输入物理量⑧电磁继电器⑨温度继电器⑩热继电器⑪时间继电器⑫执行机构特征⑬有触点继电器⑭无触点继电器⑮直流继电器⑯沟通继电器⑰电磁铁⑱带触点(又称接点)的弹簧二、直流继电器的构造、规格和工作原理1.直流电磁继电器的结构图和符号图常见的直流电磁继电器的触点有常开、常闭和转换触点等三种类型。
2021-2022年浙江省通用技术高考试题及答案
2021-2022年浙江省通用技术高考试题及答案一、选择题（每题2分，共40分）1. 下列关于技术的基本特征的说法，正确的是（）A. 技术是人类对自然界的认识和改造B. 技术是一种纯粹的自然科学C. 技术具有目的性、实践性和创新性D. 技术与科学没有关系答案：C解析：技术是人类为了实现特定目的，运用科学知识和实践经验，对自然界进行改造的活动。
技术具有目的性、实践性和创新性。
2. 下列关于系统方法的说法，错误的是（）A. 系统方法是一种整体性、综合性的研究方法B. 系统方法强调整体与部分的关系C. 系统方法注重事物之间的联系和相互作用D. 系统方法只适用于自然科学领域答案：D解析：系统方法是一种整体性、综合性的研究方法，适用于自然科学、社会科学和人文学科等多个领域。
3. 下列关于技术创新的说法，错误的是（）A. 技术创新是推动社会进步的重要动力B. 技术创新可以带来经济效益和社会效益C. 技术创新需要具备一定的技术基础和人才储备D. 技术创新只需要关注技术层面，不需要关注市场答案：D解析：技术创新既要关注技术层面，也要关注市场，以满足市场需求和实现商业化。
二、填空题（每题2分，共20分）4. 技术设计的一般过程包括：分析需求、______、方案设计、______。
答案：明确目标、技术实施5. 系统分析方法中的模型构建包括：建立数学模型、______、构建计算机模型。
答案：构建物理模型6. 下列属于技术预测方法的是：______、______、______。
答案：趋势外推法、德尔菲法、情景分析法三、简答题（每题10分，共30分）7. 请简述技术设计的基本原则。
答案要点：（1）实用性原则：技术设计要满足实际需求，解决实际问题；（2）创新性原则：技术设计要具有一定的创新性，体现时代特征；（3）安全性原则：技术设计要确保使用过程中的人身安全和财产安全；（4）经济性原则：技术设计要考虑成本效益，实现经济效益最大化；（5）环保性原则：技术设计要注重环保，减少对环境的负面影响。

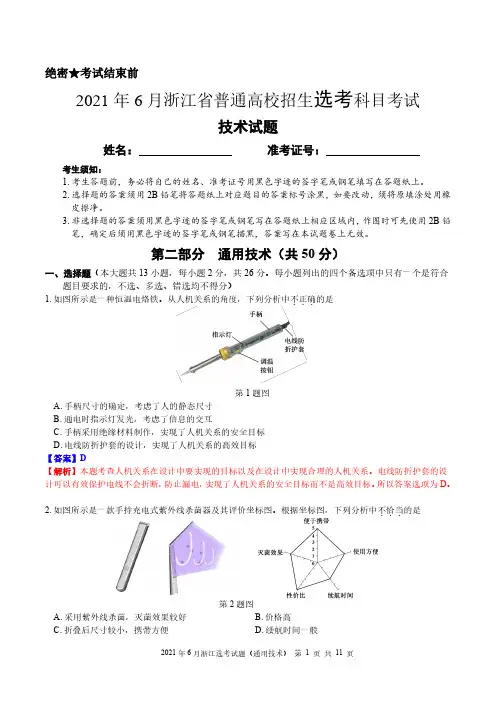

2021年6月浙江省普通高校招生选考通用技术解析版
绝密★考试结束前2021年6月浙江省普通高校招生选考科目考试技术试题姓名：准考证号：考生须知：1.考生答题前，务必将自己的姓名、准考证号用黑色字迹的签字笔或钢笔填写在答题纸上。
2.选择题的答案须用2B铅笔将答题纸上对应题目的答案标号涂黑，如要改动，须将原填涂处用橡皮擦净。
3.非选择题的答案须用黑色字迹的签字笔或钢笔写在答题纸上相应区域内，作图时可先使用2B铅笔，确定后须用黑色字迹的签字笔或钢笔描黑，答案写在本试题卷上无效。
第二部分通用技术（共50分）一、选择题（本大题共13小题，每小题2分，共26分。
每小题列出的四个备选项中只有一个是符合题目要求的，不选、多选、错选均不得分）1.如图所示是一种恒温电烙铁。
从人机关系的角度，下列分析中不正确．．．的是第1题图A.手柄尺寸的确定，考虑了人的静态尺寸B.通电时指示灯发光，考虑了信息的交互C.手柄采用绝缘材料制作，实现了人机关系的安全目标D.电线防折护套的设计，实现了人机关系的高效目标【答案】D【解析】本题考查人机关系在设计中要实现的目标以及在设计中实现合理的人机关系。
电线防折护套的设计可以有效保护电线不会折断，防止漏电，实现了人机关系的安全目标而不是高效目标。
所以答案选项为D。
2.如图所示是一款手持充电式紫外线杀菌器及其评价坐标图。
根据坐标图，下列分析中不恰当．．．的是第2题图A.采用紫外线杀菌，灭菌效果较好B.价格高C.折叠后尺寸较小，携带方便D.续航时间一般【解析】本题考查产品的评价—评价坐标图的分析。
坐标图的分值越大，这个指标越好，分值小，指标不好。
灭菌效果4分，是较好；便于携带5分，说明携带方便；续航时间3分，说明这个指标一般；性价比全称是性能价格比，是一个性能与价格之间的比例关系，性价比5分，说明性价比好，但不是价格高。
所以答案选项为B。
3.如图所示是一款钢索夹紧装置。
为了提高夹紧的可靠性，需要增加一个连接件，下列方案中合理的是第3题图A B C D【答案】A【解析】（含动画，见附件T3）本题考查设计方案的比较和权衡。
2021-2022年浙江省通用技术高考试题及答案
2021-2022年浙江省通用技术高考试题及答案一、选择题（每题2分，共40分）1. 以下哪个选项属于通用技术的范畴？A. 机械制造B. 电子技术C. 计算机应用D. 环保技术答案：C2. 以下哪个部件不属于计算机硬件系统？A. CPUB. 内存C. 硬盘D. 操作系统答案：D3. 以下哪种传输方式属于无线传输？A. 双绞线B. 同轴电缆C. 光纤D. 无线电波答案：D（以下省略选择题部分，直接进入解答题部分）二、解答题（共60分）1. 简述通用技术的特点及作用。
（10分）答案：通用技术的特点：（1）广泛性：通用技术涉及多个领域，如计算机技术、通信技术、电子技术等；（2）基础性：通用技术是现代科技发展的基础，为其他技术提供支持；（3）创新性：通用技术不断发展和创新，推动社会进步。
作用：（1）提高生产效率：通用技术应用于生产过程，提高生产效率；（2）改善生活质量：通用技术应用于日常生活，提高生活质量；（3）促进社会发展：通用技术推动社会进步，促进经济发展。
2. 简述计算机硬件系统和软件系统的组成。
（15分）答案：计算机硬件系统：（1）中央处理器（CPU）：计算机的核心，负责执行程序和处理数据；（2）存储器：包括内存、硬盘等，用于存储数据和程序；（3）输入设备：如键盘、鼠标等，用于输入数据和指令；（4）输出设备：如显示器、打印机等，用于输出数据和结果。
计算机软件系统：（1）系统软件：负责管理计算机硬件和软件资源，如操作系统、编译器等；（2）应用软件：用于解决特定问题的程序，如文字处理、表格计算等。
3. 简述无线传输的优点和缺点。
（15分）答案：优点：（1）灵活性：无线传输不受地理位置限制，可应用于多种场景；（2）方便性：无线传输设备便于安装和维护；（3）扩展性：无线传输易于扩展网络规模。
缺点：（1）信号干扰：无线传输易受到电磁干扰，影响通信质量；（2）传输速度：无线传输速度相对较慢，不适合高速数据传输；（3）安全性：无线传输存在一定的安全隐患，如数据泄露等。
2021年6月浙江高考选考信息技术通用技术真题答案详解(精校版)
2021年6月浙江省普通高校招生选考科目考试第一部分信息技术（共50分）一、选择题（本大题共12小题，每小题2分，共24分。
每小题列出的四个备选项中只有一个是符合题目要求的，不选、多选、错选均不得分）1.下列有关信息与信息技术的说法，正确的是（）A.5G技术的出现使信息可以脱离载体传播B.计算机处理信息通过执行程序完成的C.智能处理得到的信息都是真实、可信的D.当今社公信息时时处处都有，因而不再是人类的重要资源【答案】B【解析】【详解】本题考查的是信息与信息技术相关知识。
信息必须依附在载体上，故选项A说法错误；计算机处理信息都是通过执行程序完成的，选项B说法正确；智能处理得到的信息不一定是真实、可信的，选项C 说法错误；信息是构成人类社会重要资源之一，故选项D说法错误。
2.下列有关网页与浏览器的说法，正确的是（）A.HTTP协议用于浏览器与Web服务器之间的信息传输B.收藏夹中的网址可以重命名，但不能被删除C.在IE浏览器中，保存一个网页不可能得到多个文件D.使用不同的搜索引擎搜索同一关键词，搜索的结果是相同的【答案】A【解析】【详解】本题考查的是网页与浏览器相关知识。
HTTP是超文本传输协议，用于浏览器和Web服务器之间的信息传输，选项A说法正确；收藏夹中的网址可以重命名也可以删除，故选项B说法错误；浏览器中以“网页，全部”保存，可以保存网页的所有内容，会生成多个文件，故选项C说法错误；不同的搜索引擎采集的数据不一样，故搜索的结果是不同的，选项D说法错误。
3.使用Access软件编辑某班级图书管理数据库，该数据库当前仅包含“班级藏书”一个数据表，部分界面如图所示。
下列说法正确的是（）A.该数据库中不可以创建一个表名为“借阅人”的数据表B.“收藏日期”字段的数据类型是“日期/时间”C.可以将“班级藏书”数据表导出为Excel文件D.若添加一条新记录，则该记录中“书籍编号”字段的值为2【答案】C【解析】【详解】本题考查的是Access数据库相关知识。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第二部份通用技术(共50分)一、选择题(本大题共13小题，每小题2分，共26分。
每小题列出的四个备选项中惟独一个是符合题目要求的，不选、多选、错选均不得分)1.如图所示是一种恒温电烙铁。
从人机关系的角度，下列分析中不正确的是A.手柄尺寸的确定，考虑了人的静态尺寸B.通电时指示灯发光，考虑了信息的交互C.手柄采用绝缘材料制作，实现了人机关系的安全目标D.电线防折护套的设计，实现了人机关系的高效目标第1题图第2题图2.如图所示是一款手持充电式紫外线杀菌器及其评价坐标图。
根据坐标图，下列分析中不恰当的是A.采用紫外线杀菌，灭菌效果较好B.价格高C.折叠后尺寸较小，携带方便D.续航时间普通3.如图所示是一款钢索夹紧装置。
为了提高夹紧的可靠性，需要增加一个连接件，下列方案中合理的是开口螺栓第3题图螺母B C DA4.下列钳工工具搭配使用不合理的是A B C D 通用技术课上，小明设计了如图所示的零件。
请根据题图完成第5-6题。
5.图中漏标的尺寸共有A.3 处B.4 处C.5 处D.6 处第5-6题图6.用厚度为8mm 的钢板制作该零件，下列加工流程中合理的是 A.划线 →冲眼 →钻孔 →锯割 →锉削 →淬火 B.划线 →锯割 →锉削 →淬火 →冲眼 →钻孔 C.划线 →冲眼 →钻孔 →淬火 →锯割 →锉削 D.划线 →锯割 →锉削 →钻孔 →冲眼 →淬火7.如图所示的连杆机构，在力Fi 、F ₂ 的作用下机构处于平衡状态，下列分析中正确的是 A. 连杆1受拉、摆杆2受压、机座立杆受压和受弯曲 B. 连杆1受拉、摆杆2受压、机座立杆受拉和受弯曲 C.连杆1受压、摆杆2受拉、机座立杆受拉和受弯曲 D.连杆1受压、摆杆2受拉、机座立杆受压和受弯曲如图a 所示是某自动对位控制系统的示意图。
其工作过程：摄像机连续获取被测物体的实时位置信息 (如图b 所示),工控机将接收到的位置信息不断与设定位置进行比较，计算出被测物体的偏移值，控制平 台驱动器驱动平台挪移和转动，使被测物体运动到设定位置(如图c 所示)。
请根据示意图及其描述完成第 8-9题。
第8-9题图8.关于该自动对位控制系统，下列分析中不恰当的是 A. 具有自动对位功能体现了系统的目的性B.摄像机长期使用后清晰度降低，体现了系统的动态性C.X 、Y 平台的挪移精度会影响θ平台的定位精度，体现了系统的相关性D. 可应用于印刷、电子加工等行业，体现了系统的整体性9.下列关于该自动对位控制系统分析中正确的是A.控制量是被测物体的偏移值B.该系统属于闭环控制系统C.摄像机用来获取输入量D. 被控量是设定位置 10.下列电子元器件中属于传感器的是A B C D11.如图所示的电路，开关S 控制灯L 是否发光。
下列分析中正确的是第11题图A. 灯 L 发光时减小R1 的阻值，电压表V 读数增大B.S 断开时减小R2 的阻值，电压表V 读数减小C.S 闭合的瞬间 V2 有保护三极管作用D.S 断开的瞬间V2 有保护三极管作用12.如图所示的电路， Rt 为负温度系数热敏电阻。
温度在设定范围内时， A 点为高电位， B 点为低电位。
下列分析中正确的是第12题图A.温度低于设定范围下限时， V5 不发光B.温度在设定范围内时， V3 不发光C.温度高于设定范围上限时， V4 不发光D. 温度在设定范围内时， V4、V5 都不发光+5V R2 &R1R4B&/5R3V4&R5V34RtR6&Y13.如图所示是小明设计的继电器控制电路。
S1、S2 是按钮开关，按下时接通，松开时断开。
比较器功能：V+>V- 时输出高电平， V+<V- 时输出低电平。
下列分析中不正确的是第13题图A.V4 发光表示继电器J 释放B.S2 按下后松开， V3 发光C.S1 按下后松开，继电器J 吸合D. 同时按下S1 和S2, 不能使继电器J 吸合二、非选择题 (本大题共4小题，第14小题6分，第15小题9分，第16小题3分，第17小题6分，共2 4 分)14.如图所示是一种钢板剪切机的控制示意图，剪切机构安装在切台上。
其工作过程：上下送料轮推动钢板向前挪移，测量轮采集送料速度和长度信息，控制器根据接收到的信号控制剪切机构切断钢板，得到所需长度的板料。
请根据示意图和描述，完成以下任务：(1)系统设计时，需要对送料速度、剪切刀的剪切速度等参数进行建模和定量分析，体现了系统分析的 ( 在 "A. 整体性原则： B.科学性原则：C.综合性原则"中选择合适的选项，将序号填入" ”处); 第14题图(2)要保证送料轮能顺利送料，合理的措施是▲( 在“A.使送料轮在钢板上施加足够大的压力； B.增大送料轮的转速：C. 在送料轮与钢板之间加润滑油： D. 使上下送料轮转向相同"中选择合适的选项，将序号填入" ”处);(3)不属于剪切长度控制系统干扰因素的是▲ ( 在“A.所需板料长度的改变： B. 测量轮工作表面磨损造成的直径减小； C. 控制器输出信号异常”中选择合适的选项，将序号填入" ”处);(4)为了实现剪切钢板时连续送料，提高生产效率，合理的措施是▲( 在“A.剪切的瞬间降低送料速度，剪切完成后恢复到原送料速度； B. 剪切机构随钢板同步挪移的过程中剪切钢板，剪切完成后快速回移； C. 剪切机构不随钢板挪移，提高剪切刀的剪切速度"中选择合适的选项，将序号填入“▲”处；(5)图中虚线框中需要安装一对剪刀，下列关于剪切刀的形状和布置方案中合理的是A B C D15.小明发现小区附近河面上固定了一根拦截索(如图所示),拦截来自上游的飘荡物，却妨碍了船的通行。
为了解决船的通行问题，小明准备重新设计拦截飘荡物的装置。
请你匡助小明设计该装置的机械部份，要求如下：①装置合拢时，能拦截河面上的飘荡物：②有船经过时，装置能打开，在河面(宽8m) 中间形成至少3m 宽的通道：③装置打开过程中，不能让已拦截的飘荡物漂走；第15题图④装置采用机电驱动；⑤材料自选。
请完成以下任务：(1)该拦截装置可以减轻人的劳动强度，体现了技术具有▲的作用(在“A.保护人：B. 解放人： C.发展人"中选择合适的选项，将序号填入“”处);(2)设计该装置时，可以不考虑的因素是▲ ( 在“A.安装方式： B. 水流方向： C. 河的长度”中选择合适的选项，将序号填入“”处);(3)画出装置机械部份的设计草图，必要时可用文字说明(不考虑水流速度河水位高低；机电可用方块表示，河岸可用线条表示，水流方向可用箭头表示；如果装置为对称结构，只需画出一侧);(4)在设计草图上标注装置的主要尺寸；(5)小明准备在装置安装后进行以下技术试验，其中不合理的是▲ ( 在“A.发出合拢和打开指令后，观察装置能否顺利合拢和打开； B.在上游倾倒垃圾，观察装置能否有效拦截： C. 使装置打开，观察打开的过程中已拦截的飘荡物是否会漂走”中选择合适的选项，将序号填入“”处)。
16.请补全三视图中所缺的3条图线(超过3条图线倒扣分)。
第16题图17.如图所示是小明设计的窗帘自动控制电路(暂不考虑机电如何自动住手)。
当环境光线强度介于上限和下限之间时打开窗帘(通过机电的电流从“+”到"-"),当环境光线强度高于上限或者低于下限时关闭窗帘(通过机电的电流从"- ”到“+")。
比较器功能： V+>V- 时输出高电平， V+<V- 时输出低电平。
请完成以下任务：第17题图(1)打开窗帘时，关于V5、V6 状态分析正确的是▲ ( 在“A.V5发光； B.V6 发光；C.V5 和V6同时发光； D.V5 和V6 交替发光”中选择合适的选项，将序号填入“”处):(2)在环境光线强度介于上限和下限之间时，关于开关S 功能分析正确的是▲( 在 "A.S 接通时打开窗帘，断开时不确定是否关闭窗帘； B.S 接通时关闭窗帘，断开时不确定是否打开窗帘； C.S 接通时关闭窗帘，断开时打开窗帘； D.S 接通时打开窗帘，断开时关闭窗帘”中选择合适的选项，将序号填入“”处);(3)若要使控制窗帘的环境光线强度上限不变、下限更低，合理的措施是▲ ( 在“A.增大RI 的阻值；B.增大R2的阻值；C.Rp1触点下移；D.Rp2触点下移”中选择合适的选项，将序号填入“ "处);(4)小明准备用555芯片来代替题图虚线框中的电路，555芯片的功能如表所示。
请在下图虚线框中完成电路连线，实现原有的控制功能，要求A 点与B 点不能直接相连。
555功能表1脚 2脚 6脚 3脚 7脚8脚任意高电平断开GND 保持保持Vce低电平接地J2- 1J1-22022年6月浙江省普通高校招生选考科目考试技术试题参考答案第二部份通用技术(共50分)一、选择题(本大题共13小题，每小题2分，共26分)题号 1 2 3 4 5 6 7 8 9 10 11 12 13答案 D B A C A A C D B B D D C二、非选择题 (本大题共4小题，第14小题6分，第15小题9分，第16小题3分，第17小题6分，共26分)14. (1)B(2)A(3)A(4)B(5)D15. (1)B(2)C(3) (4)(5)B16. (3分，每条线1分)17. (1)A (1 分)(2)C (1 分)(3)D (1 分) ( 1 分 ) ( 1 分 ) ( 1 分 ) ( 1 分 ) ( 2 分 )(1分) ( 1 分 ) (6分) ( 1 分 )(4)以下为等价答案： (仅供参考)。
