传感器的定义(精)
英文名称:transducer / sensor 传感器的定义 国家标准GB7665-87对传感器下的定义是:"能感受规定的被测量并按照一定的规律转换成可用信号的器件或装置,通常由敏感元件和转换元件组成".传感器是一种检测装置,能感受到被测量的信息,并能将检测感受到的信息,按一定规律变换成为电信号或其他所需形式的信息输出,以满足信息的传输、处理、存储、显示、记录和控制等要求.它是实现自动检测和自动控制的首要环节. 传感器的作用 人们为了从外界获取信息,必须借助于感觉器官.而单靠人们自身的感觉器官,在研究自然现象和规律以及生产活动中它们的功能就远远不够了.为适应这种情况,就需要传感器.因此可以说,传感器是人类五官的延长,又称之为电五官. · 新技术革命的到来,世界开始进入信息时代.在利用信息的过程中,首先要解决的就是要获取准确可靠的信息,而传感器是获取自然和生产领域中信息的主要途径与手段. · 在现代工业生产尤其是自动化生产过程中,要用各种传感器来监视和控制生产过程中的各个参数,使设备工作在正常状态或最佳状态,并使产品达到最好的质量.因此可以说,没有众多的优良的传感器,现代化生产也就失去了基础. · 在基础学科研究中,传感器更具有突出的地位.现代科学技术的发展,进入了许多新领域:例如在宏观上要观察上千光年的茫茫宇宙,微观上要观察小到 cm的粒子世界,纵向上要观察长达数十万年的天体演化,短到 s的瞬间反应.此外,还出现了对深化物质认识、开拓新能源、新材料等具有重要作用的各种极端技术研究,如超高温、超低温、超高压、超高真空、超强磁场、超弱磁砀等等.显然,要获取大量人类感官无法直接获取的信息,没有相适应的传感器是不可能的.许多基础科学研究的障碍,首先就在于对象信息的获取存在困难,而一些新机理和高灵敏度的检测传感器的出现,往往会导致该领域内的突破.一些传感器的发展,往往是一些边缘学科开发的先驱. · 传感器早已渗透到诸如工业生产、宇宙开发、海洋探测、环境保护、资源调查、医学诊断、生物工程、甚至文物保护等等极其之泛的领域.可以毫不夸张地说,从茫茫的太空,到浩瀚的海洋,以至各种复杂的工程系统,几乎每一个现代化项目,都离不开各种各样的传感器. · 由此可见,传感器技术在发展经济、推动社会进步方面的重要作用,是十分明显的.世界各国都十分重视这一领域的发展.相信不久的将来,传感器技术将会出现一个飞跃,达到与其重要地位相称的新水平. 传感器的分类 ①物理类,基于力、热、光、电、磁和声等物理效应.②化学类,基于化学反应的原理.③生物类,基于酶、抗体、和激素等分子识别功能.通常据其基本感知功能可分为热敏元件、光敏元件、气敏元件、力敏元件、磁敏元件、湿敏元件、声敏元件、放射线敏感元件、色敏元件和味敏元件等十大类(还有人曾将传感器分46类). 传感器的分类 可以用不同的观点对传感器进行分类:它们的转换原理(传感器工作的基本物理或化学效应);它们的用途;它们的输出信号类型以及制作它们的材料和工艺等. 根据传感器工作原理,可分为物理传感器和化学传感器二大类 : 传感器工作原理的分类物理传感器应用的是物理效应,诸如压电效应,磁致伸缩现象,离化、极化、热电、光电、磁电等效应.被测信号量的微小变化都将转换成电信号. 化学传感器包括那些以化学吸附、电化学反应等现象为因果关系的传感器,被测信号量的微小变化也将转换成电信号. 有些传感器既不能划分到物理类,也不能划分为化学类.大多数传感器是以物理原理为基础运作的.化学传感器技术问题较多,例如可靠性问题,规模生产的可能性,价格问题等,解决了这类难题,化学传感器的应用将会有巨大增长. 常见传感器的应用领域和工作原理列于下表. 1.按照其用途,传感器可分类为: 压力敏和力敏传感器 位置传感器 液面传感器 能耗传感器 射线辐射传感器 热敏传感器 2.按照其原理,传感器可分类为: 磁敏传感器 气敏传感器 真空度传感器 生物传感器等. 以其输出信号为标准可将传感器分为: 模拟传感器——将被测量的非电学量转换成模拟电信号. 数字传感器——将被测量的非电学量转换成数字输出信号(包括直接和间接转换). 膺数字传感器——将被测量的信号量转换成频率信号或短周期信号的输出(包括直接或间接转换). 开关传感器——当一个被测量的信号达到某个特定的阈值时,传感器相应地输出一个设定的低电平或高电平信号. 在外界因素的作用下,所有材料都会作出相应的、具有特征性的反应.它们中的那些对外界作用最敏感的材料,即那些具有功能特性的材料,被用来制作传感器的敏感元件.从所应用的材料观点出发可将传感器分成下列几类: (1)按照其所用材料的类别分 金属 聚合物 陶瓷 混合物 (2)按材料的物理性质分 导体 绝缘体 半导体 磁性材料 (3)按材料的晶体结构分 单晶 多晶 非晶材料 与采用新材料紧密相关的传感器开发工作,可以归纳为下述三个方向: (1)在已知的材料中探索新的现象、效应和反应,然后使它们能在传感器技术中得到实际使用. (2)探索新的材料,应用那些已知的现象、效应和反应来改进传感器技术. (3)在研究新型材料的基础上探索新现象、新效应和反应,并在传感器技术中加以具体实施. 现代传感器制造业的进展取决于用于传感器技术的新材料和敏感元件的开发强度.传感器开发的基本趋势是和半导体以及介质材料的应用密切关联的.表1.2中给出了一些可用于传感器技术的、能够转换能量形式的材料. 按照其制造工艺,可以将传感器区分为: 集成传感器 薄膜传感器 厚膜传感器 陶瓷传感器 集成传感器是用标准的生产硅基半导体集成电路的工艺技术制造的.通常还将用于初步处理被测信号的部分电路也集成在同一芯片上. 薄膜传感器则是通过沉积在介质衬底(基板)上的,相应敏感材料的薄膜形成的.使用混合工艺时,同样可将部分电路制造在此基板上. 厚膜传感器是利用相应材料的浆料,涂覆在陶瓷基片上制成的,基片通常是Al2O3制成的,然后进行热处理,使厚膜成形. 陶瓷传感器采用标准的陶瓷工艺或其某种变种工艺(溶胶-凝胶等)生产. 完成适当的预备性操作之后,已成形的元件在高温中进行烧结.厚膜和陶瓷传感器这二种工艺之间有许多共同特性,在某些方面,可以认为厚膜工艺是陶瓷工艺的一种变型. 每种工艺技术都有自己的优点和不足.由于研究、开发和生产所需的资本投入较低,以及传感器参数的高稳定性等原因,采用陶瓷和厚膜传感器比较合理. 传感器静态特性 传感器的静态特性是指对静态的输入信号,传感器的输出量与输入量之间所具有相互关系.因为这时输入量和输出量都和时间无关,所以它们之间的关系,即传感器的静态特性可用一个不含时间变量的代数方程,或以输入量作横坐标,把与其对应的输出量作纵坐标而画出的特性曲线来描述.表征传感器静态特性的主要参数有:线性度、灵敏度、迟滞、重复性、漂移等. (1)线性度:指传感器输出量与输入量之间的实际关系曲线偏离拟合直线的程度.定义为在全量程范围内实际特性曲线与拟合直线之间的最大偏差值与满量程输出值之比. (2)灵敏度:灵敏度是传感器静态特性的一个重要指标.其定义为输出量的增量与引起该增量的相应输入量增量之比.用S表示灵敏度. (3)迟滞:传感器在输入量由小到大(正行程)及输入量由大到小(反行程)变化期间其输入输出特性曲线不重合的现象成为迟滞.对于同一大小的输入信号,传感器的正反行程输出信号大小不相等,这个差值称为迟滞差值. (4)重复性:重复性是指传感器在输入量按同一方向作全量程连续多次变化时,所得特性曲线不一致的程度. (5)漂移:传感器的漂移是指在输入量不变的情况下,传感器输出量随着时间变化,次现象称为漂移.产生漂移的原因有两个方面:一是传感器自身结构参数;二是周围环境(如温度、湿度等). 传感器动态特性 所谓动态特性,是指传感器在输入变化时,它的输出的特性.在实际工作中,传感器的动态特性常用它对某些标准输入信号的响应来表示.这是因为传感器对标准输入信号的响应容易用实验方法求得,并且它对标准输入信号的响应与它对任意输入信号的响应之间存在一定的关系,往往知道了前者就能推定后者.最常用的标准输入信号有阶跃信号和正弦信号两种,所以传感器的动态特性也常用阶跃响应和频率响应来表示. 传感器的线性度 通常情况下,传感器的实际静态特性输出是条曲线而非直线.在实际工作中,为使仪表具有均匀刻度的读数,常用一条拟合直线近似地代表实际的特性曲线、线性度(非线性误差)就是这个近似程度的一个性能指标. 拟合直线的选取有多种方法.如将零输入和满量程输出点相连的理论直线作为拟合直线;或将与特性曲线上各点偏差的平方和为最小的理论直线作为拟合直线,此拟合直线称为最小二乘法拟合直线. 传感器的灵敏度 灵敏度是指传感器在稳态工作情况下输出量变化y对输入量变化x的比值. 它是输出一输入特性曲线的斜率.如果传感器的输出和输入之间显线性关系,则灵敏度S是一个常数.否则,它将随输入量的变化而变化. 灵敏度的量纲是输出、输入量的量纲之比.例如,某位移传感器,在位移变化1mm时,输出电压变化为200mV,则其灵敏度应表示为200mV/mm. 当传感器的输出、输入量的量纲相同时,灵敏度可理解为放大倍数. 提高灵敏度,可得到较高的测量精度.但灵敏度愈高,测量范围愈窄,稳定性也往往愈差. 传感器的分辨力 分辨力是指传感器可能感受到的被测量的最小变化的能力.也就是说,如果输入量从某一非零值缓慢地变化.当输入变化值未超过某一数值时,传感器的输出不会发生变化,即传感器对此输入量的变化是分辨不出来的.只有当输入量的变化超过分辨力时,其输出才会发生变化. 通常传感器在满量程范围内各点的分辨力并不相同,因此常用满量程中能使输出量产生阶跃变化的输入量中的最大变化值作为衡量分辨力的指标.上述指标若用满量程的百分比表示,则
传感器主要知识点
1.传感器定义传感器是一种以一定的精确度把被测量转化为与之有确定对应关系的、便于精确处理和应用的另一种量的测量装置或系统。
静态特性指传感器在输入量的各个值处于稳定状态时的输出与输入的关系，即当输入量是常量或变化极慢时，输出和输入的关系。
动态特性输入量随时间动态变化时，传感器的输出也随之变化的回应特性。
扩展一阶环节微分方程为a1dtdy +a0y=b0x 令τ=a1／a0为时间常数，K=b0／a0为静态灵敏度即（τs+1）y=Kx 频率特性y （j ω）／x （j ω）=K ／（j ωτ+1）.课后习题1-10 2.金属的电阻应变效应：导体或半导体在受到外力的作用下，会产生机械形变，从而导致其电阻值发生变化的现象。
应变式电阻传感器主要由电阻应变计、弹性元件和测量转换电路三部分构成；被测量作用在弹性元件上，弹性元件作为敏感元件，感知由外界物理量（力、压力、力矩等）产生相应的应变。
3.实际应用中对应变计进行温度补偿的原因，补偿方法及其优缺点原因：由于环境温度所引起的附加的电阻变化与试件受应变所造成的电阻变化几乎在相同的数量级上，从而产生很大的测量误差。
补偿方法：A 自补偿法a 单丝自补偿法优点是结构简单，制造使用方便，成本低，缺点是只适用于特定的试件材料，温度补偿范围也狭窄。
b 组合式补偿法优点是能达到较高精度的补偿，缺点是只适用于特定的试件材料。
B 线路补偿法a 电桥补偿法优点是结构简单，方便，可对各种试件材料在较大温度范围内进行补偿。
缺点是在低温变化梯度较大的情况下会影响补偿效果。
b 热敏电阻补偿法补偿良好。
C 串联二极管补偿法可补偿应变计的温度误差。
4.变隙式电感传感器的结构、工作原理、输出特性及其差动变隙式传感器的优点由线圈、铁芯和衔铁构成；在线圈中放入圆柱形衔铁当衔铁上下移动时，自感量将相应变化，构成了电感式传感器输出函数为L=ω2μ0S0／2δ 其中μ0为空气的磁导率，S0为截面积，δ为气隙厚度。
传感器
传感器的基本组成分为敏感元件和转换元件、辅助电源、信号调整电路。
传感器定义为能够感受规定的被测量并按照一定规律转换成可用输出信号的器件和装置。
传感器的共性就是利用物理定律或物质的物理、化学、生物特征，将非电量（如位移、速度、加速度、力等）输入转换成电量（电压、电流、电容、电阻等）输出。
传感器的基本特性是指传感器的输入-输出关系特性。
传感器所测量的物理量有两种基本形式：稳态（静态或准静态）和动态（周期变化或瞬态）。
衡量传感器静态特性的主要指标是线性度、灵敏度、分辨率、迟滞、重复性、漂移。
静态特性衡量静态指标。
动态特性衡量动态指标。
（简答题）应变式传感器的基本工作原理：当被测物理量作用在弹性元件上，弹性元件在力、力矩或压力等的作用下发生形变，变换成相应的应变或位移，然后传递给与之相连的应变片，将引起应变敏感元件的电阻值发生变化，通过转换电路变成电量输出。
输出的电量大小反映了被测物理量的大小应变(stress)是物体在外部压力或拉力作用下发生形变的现象。
当外力去除后物体又能完全恢复其原来的尺寸和形变的应变称为弹性应变。
具有弹性应变特性的物体称为弹性元件应变式传感器是利用电阻应变片将应变转换为电阻变化的传感器。
电感式传感器可分为：变磁阻式（自感式）、变压器式和涡流式（互感式）。
压电式传感器是以某些介质的压电效应作为工作基础的。
压电效应：对某些电介质沿一定方向施以外力使其变形时，其内部将产生极化现象而使其表面出现电荷集聚的现象，也成为正压电效应。
逆压电效应：当在片状压电材料的两个电极面上加交流电压，那么电压片将产生机械振动，即压电片在电极方向上产生伸缩变形，压电材料的这种现象称为电致伸缩效应。
压电式传感器的特点：结构简单、体积小、重量轻、 工作频带宽、灵敏度高、信噪比高、工作可靠、测量范围广等。
磁敏式传感器分为：利用电磁感应的磁电感应式传感器和利用霍尔效应的霍尔式传感器。
热电动势的来源：一部分由两种导体接触电动势构成，另一部分是由单一导体的温差电动势。

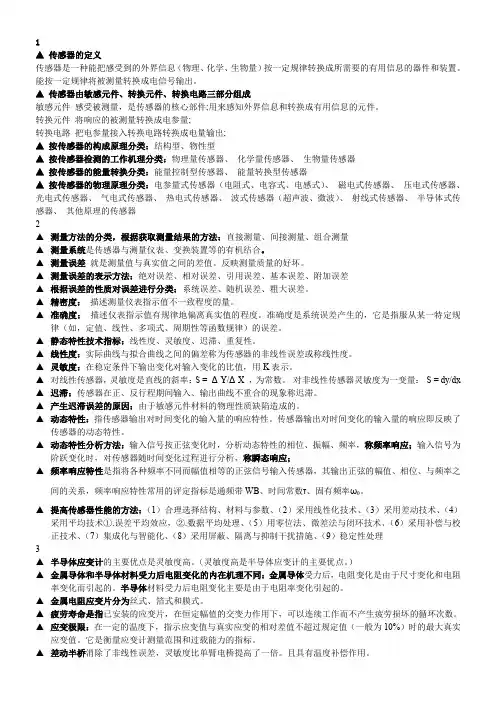

传感器知识点
1▲传感器的定义传感器是一种能把感受到的外界信息（物理、化学、生物量）按一定规律转换成所需要的有用信息的器件和装置。
能按一定规律将被测量转换成电信号输出。
▲传感器由敏感元件、转换元件、转换电路三部分组成敏感元件感受被测量，是传感器的核心部件;用来感知外界信息和转换成有用信息的元件。
转换元件将响应的被测量转换成电参量;转换电路把电参量接入转换电路转换成电量输出;▲按传感器的构成原理分类：结构型、物性型▲按传感器检测的工作机理分类：物理量传感器、化学量传感器、生物量传感器▲按传感器的能量转换分类：能量控制型传感器、能量转换型传感器▲按传感器的物理原理分类：电参量式传感器（电阻式、电容式、电感式）、磁电式传感器、压电式传感器、光电式传感器、气电式传感器、热电式传感器、波式传感器（超声波、微波）、射线式传感器、半导体式传感器、其他原理的传感器2▲测量方法的分类，根据获取测量结果的方法：直接测量、间接测量、组合测量▲测量系统是传感器与测量仪表、变换装置等的有机结合。
▲测量误差就是测量值与真实值之间的差值。
反映测量质量的好坏。
▲测量误差的表示方法：绝对误差、相对误差、引用误差、基本误差、附加误差▲根据误差的性质对误差进行分类：系统误差、随机误差、粗大误差。
▲精密度：描述测量仪表指示值不一致程度的量。
▲准确度：描述仪表指示值有规律地偏离真实值的程度。
准确度是系统误差产生的，它是指服从某一特定规律（如，定值、线性、多项式、周期性等函数规律）的误差。
▲静态特性技术指标：线性度、灵敏度、迟滞、重复性。
▲线性度：实际曲线与拟合曲线之间的偏差称为传感器的非线性误差或称线性度。
▲灵敏度：在稳定条件下输出变化对输入变化的比值，用K表示。
▲对线性传感器，灵敏度是直线的斜率：S = ΔY/ΔX ，为常数。
对非线性传感器灵敏度为一变量：S = dy/dx ▲迟滞：传感器在正、反行程期间输入、输出曲线不重合的现象称迟滞。
▲产生迟滞误差的原因：由于敏感元件材料的物理性质缺陷造成的。
传感器的概述精选全文完整版
可编辑修改精选全文完整版第一章 传感器的概述1.传感器的定义能感受规定的被测量并按照一定规律转换成可用输出信号的器件或装置叫做传感器。
2.传感器的共性：利用物理定律或物质的物理、化学、生物等特性，将非电量（位移、速度、加速度、力等）转换成 电量（电压、电流、电容、电阻等）输出。
3.传感器的组成：传感器由有敏感元件、转换元件、信号调理电路、辅助电源组成。
传感器基本组成有敏感元件和 转换元件两部分，分别完成检测和转换两个基本功能。
第二章 传感器的基本特性1.传感器的基本特性：静态特性、动态特性。
2.衡量传感器静态特性的主要指标有：线性度 、灵敏度 、分辨率迟滞 、重复性 、漂移。
3.迟滞产生原因：传感器机械部分存在摩擦、间隙、松动、积尘等。
4.产生漂移的原因：①传感器自身结构参数老化；②测试过程中环境发生变化。
5.例题：1．用某一阶环节传感器测量100Hz 的正弦信号，如要求幅值误差限制在±5%以内，时间常数应取多少？如果用该传感器测量50Hz 的正弦信号，其幅值误差和相位误差各为多少？ 解：一阶传感器的频率响应特性： 幅频特性：2.在某二阶传感器的频率特性测试中发现，谐振发生在频率为216Hz 处，并得到最大福祉比为1.4比1，试估算该传感器的阻尼比和固有频率的大小。
1)(1)(+=ωτωj j H )(11)(ωτω+=A srad f n n /135********.014.121)(A )(4)(1)(A n max n 21222=⨯=======⎭⎬⎫⎩⎨⎧+⎥⎦⎤⎢⎣⎡-=-ππωωξξωωωωωξωωω所以，时共振，则当解：二阶系统3.玻璃水银温度计通过玻璃温包将热量传给水银，可用一阶微分方程来表示。
现已知某玻璃水银温度计特性的微分方程是x y dtdy310224-⨯=+ ，y 代表水银柱的高度，x 代表输入温度（℃）。
求该温度计的时间常数及灵敏度。
解：原微分方程等价于：x y dt dy3102-=+所以：时间常数T=2S, 灵敏度Sn=10-3第三章 电阻式传感1.应变式电阻传感器的特点： 1）优点：①结构简单，尺寸小，质量小，使用方便，性能稳定可靠；②分辨力高，能测出极微小的应变；③灵敏度 高，测量范围广，测量速度快，适合静、动态测量；④易于实现测试过程自动化和多点同步测量、远距离 测量和遥测；⑤价格便宜，品种多样，工艺较成熟，便于选择和使用，可以测量多种物理量。

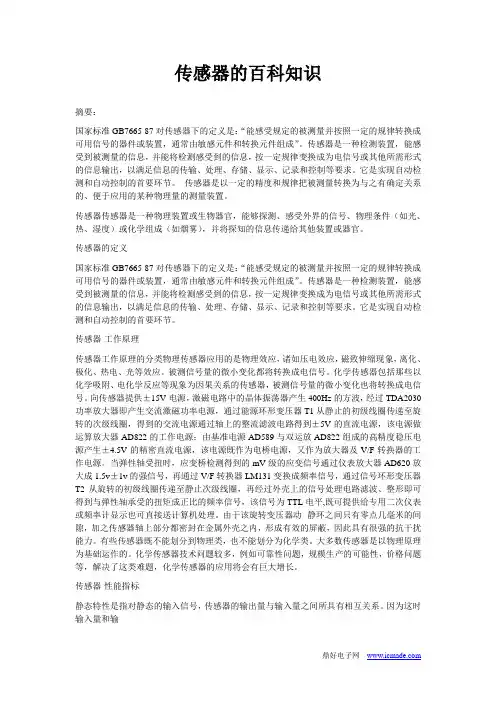

传感器的百科知识
传感器的百科知识摘要：国家标准GB7665-87对传感器下的定义是：“能感受规定的被测量并按照一定的规律转换成可用信号的器件或装置，通常由敏感元件和转换元件组成”。
传感器是一种检测装置，能感受到被测量的信息，并能将检测感受到的信息，按一定规律变换成为电信号或其他所需形式的信息输出，以满足信息的传输、处理、存储、显示、记录和控制等要求。
它是实现自动检测和自动控制的首要环节。
传感器是以一定的精度和规律把被测量转换为与之有确定关系的、便于应用的某种物理量的测量装置。
传感器传感器是一种物理装置或生物器官，能够探测、感受外界的信号、物理条件（如光、热、湿度）或化学组成（如烟雾），并将探知的信息传递给其他装置或器官。
传感器的定义国家标准GB7665-87对传感器下的定义是：“能感受规定的被测量并按照一定的规律转换成可用信号的器件或装置，通常由敏感元件和转换元件组成”。
传感器是一种检测装置，能感受到被测量的信息，并能将检测感受到的信息，按一定规律变换成为电信号或其他所需形式的信息输出，以满足信息的传输、处理、存储、显示、记录和控制等要求。
它是实现自动检测和自动控制的首要环节。
传感器-工作原理传感器工作原理的分类物理传感器应用的是物理效应，诸如压电效应，磁致伸缩现象，离化、极化、热电、光等效应。
被测信号量的微小变化都将转换成电信号。
化学传感器包括那些以化学吸附、电化学反应等现象为因果关系的传感器，被测信号量的微小变化也将转换成电信号。
向传感器提供±15V电源，激磁电路中的晶体振荡器产生400Hz的方波，经过TDA2030功率放大器即产生交流激磁功率电源，通过能源环形变压器T1从静止的初级线圈传递至旋转的次级线圈，得到的交流电源通过轴上的整流滤波电路得到±5V的直流电源，该电源做运算放大器AD822的工作电源；由基准电源AD589与双运放AD822组成的高精度稳压电源产生±4.5V的精密直流电源，该电源既作为电桥电源，又作为放大器及V/F转换器的工作电源。
传感器及其工作原理
④
IB UH k d
填空：
力敏传感器 接受 力 信息，并转化为电信号
声敏传感器
.
位移传感器
接受 声 信息，并转化为电信号 接受位置 信息，并转化为 电信号 。
光敏传感器 接受 光 信息，并转化为 电信号 。
列举生活中 的一些自动 控制实例，
遥控器控制电视开关 日光控制路灯的开关 声音强弱控制走廊照明灯开关等 自动门 等 安检门
电容式传感器
1.原理
电容器的电容C取决于极板正对面积S，极板间 距离d及极板间电介质这几个因素，如果某一 物理量(如角度θ、位移x、深度h等)的变化能引 起上述某一因素的变化，从而引起电容的变化， 那么测定电容器的电容就可以确定上述物理量 的变化．
常见电容式传感器
名称 传感器
原理
测定角度 θ 的电容式 传感器
A．置入热水中与不置入热水中相比，欧姆表示数变化 较大，这只元件一定是热敏电阻
B．置入热水中与不置入热水中相比，欧姆表示数不变 化，这只元件一定是定值电阻
C．用黑纸包住元件与不用黑纸包住元件相比，欧姆表 示数变化较大，这只元件一定是光敏电阻
D．用黑纸包住元件与不用黑纸包住元件相比，欧姆表 示数相同，这只元件一定是定值电阻
A．距离变化 B．正对面积变化 C．介质变化 D．电压变化
例3
【解析】 平行板电 容器的电容
C∝εrS/d,本例中的介 质没有变
化，正对面积也没有 变化,引起电
容变化的因素是板间 距离d.
【答案】 A
【规律总结】 电容式 传感器是应用了电容器 的电容跟板间距离、正 对面积、电介质及引起 它们改变的因素(如力、 位移、压强、声音等) 的关系，将这些非电学 量转化为电容器的电容 这个电学量．
传感器与检测技术课件
公称相对误差：绝对误差与仪表公称值之比，即 rx=Δx/x 且rx<r。
(3) 引用误差(fiducial error) 定义:测量器具的最大绝对误差与此标称范围上限或量程之比。 它是一个相对误差，且此相对误差是引用了特定值，即标称 范围上限或量程得到的，所以此误差又称为引用相对误差或 满度误差。即 rm=Δxm/xm
例如：在化学实验室用分析滤纸观察溶液的化学反应，以 确定溶液的酸碱性等化学性能，通常称为定性的化学实验， 而不叫化学测量。
测量的分类
1、直接测量和间接测量 根据对测量结果获取方式方法的不同。
2、静态测量和动态测量 根据被测量对象在测量过程中所处的状态。
3、等权测量和不等权测量 根据测量条件是否发生变化。
1.1.2传感器的组成
1、敏感元件 敏感元件是指传感器中能灵敏地直接感受或响应被测量（非电量，如位移、 应变）器件或元件。 2．转换元件 转换元件也称传感元件，是指传感器中能将敏感元件感受或响应的被测量 (非电量)转换成适于传输或测量的电量(电信号)的器件或元件。它通常不 直接感受被测量。 3.转换电路 作用是，将转换元件的输出量进行处理，如信号放大、运算调制等，使输 出量成为便于显示、记录、控制和处理的有用电信号或电量，如电压、电 流或频率等。 4．辅助电路 辅助电路就是指辅助电源，即交、直流供电系统。
1.1.3传感器的分类
1．按输入量（被测量）分类 2．按工作原理（机理）分类 3、按能量的关系分类 4．按输出信号的形式分类
1.2 传感器的特性
静态特性和动态特性
输入量X和输输出Y的关系通常可用多项式表示
静态特性可以用一组性能指标来描述，如线性度、灵敏度、精确度（精 度）、重复性、迟滞、漂移、阈值和分辨率、稳定性、量程等。
传感器与检测技术课件全文
1.1.3传感器的分类
1．按输入量（被测量）分类 2．按工作原理（机理）分类 3、按能量的关系分类 4．按输出信号的形式分类
1.2 传感器的特性
静态特性和动态特性
输入量X和输输出Y的关系通常可用多项式表示
静态特性可以用一组性能指标来描述，如线性度、灵敏度、精确度（精 度）、重复性、迟滞、漂移、阈值和分辨率、稳定性、量程等。
(4) 分贝误差 在电子学和声学等计量中，常用对数形式来表示相对误差， 称为分贝误差，它实质上是相对误差的另一种表示方式。
2、按性质分类
(1)系统误差(systematic error) 定义：在重复性条件下，对同一被测量进行无限多次测量所得 结果的平均值与被测量的真值之差。 特征：在相同条件下，多次测量同一量值时，此此的绝对值和 符号保持不变，或者在条件改变时，按某一确定规律变化。 分类（变化规律不同）：恒定系统误差包括恒正系统误差和恒 负系统误差，可变系统误差包括线性系统误差、周期性系统误 差和复杂规律系统误差等。
1、线性度 也称为非线性误差，是指在全量程范围内实际
特性曲线与拟合直线之间的最大偏差值与满量程输出值 之
比。反映了实际特性曲线与拟合直线的不吻合度或偏离程
度。
L
Lmax YFS
100 %
2.迟滞。传感器在输入量由小到大（正行程）及输入量由大到小（反行程） 变化期间其输入输出特性曲线不重合的现象称为迟滞。即，对于同一大小的 输入信号，传感器的正反行程输出信号大小不相等，这个差值称为迟滞差值。 传感器在全量程范围内最大的迟滞差值或最大的迟滞差值的一半与满量程输 出值之比称为迟滞误差，又称为回差或变差（最大滞环率）。
在仪表准确度等级及其测量标称范围或量程选择方面应注意 如下原则： ①不应单纯追求测量仪表准确度越高越好，而应根据被测量 的大小，兼顾仪表的级别和标称范围或量程上限全理进行选 择。 ②选择被测量的值应大于均匀刻度测量仪表量程上限的三分 之 二 ， 即 x>(2xm/3) ， 此 时 测 量 的 最 大 相 对 误 差 不 超 过 rx=±[xm/(2xm/3)]×s%=±1.5s%，即测量误差不会超过测量 仪表等级的1.5倍。
霍尔传感器精度定义
霍尔传感器精度定义
霍尔传感器的精度是指其测量结果的准确性。
精度的定义包括两个方面：重复精度和线性精度。
重复精度：是指传感器在相同条件下重复测量同一目标值时，其输出值的变化范围。
重复精度可以用一个数值表示，例如±0.5%或±1mV/V，表示测量结果的变动范围。
线性精度：是指传感器测量值与目标值之间的线性关系。
线性精度通常用一个误差带表示，即实际测量值与理论直线的最大偏差范围。
线性精度反映了传感器输出的线性度，是评估传感器准确性的重要指标。
除了重复精度和线性精度，霍尔传感器的精度还可以用其他参数表示，如非线性误差、滞后误差、温度影响误差等。
在实际应用中，需要根据具体需求选择合适的传感器，并考虑其精度和其他性能参数。
传感器的概论
对式(1-5)两边取拉氏变换，则得 ：
我们定义输出y(t)的拉氏变换Y(S）和输入x(t)的拉氏变换X(S)的比为该系统的 传递函数H(S)：
Y (S ) bm S m bm1 S m1 b0 H (S ) X (S ) an S n an1 S n1 a0
其他各种弹性敏感元件
在上图中的各种弹性元件也能将压力转换为 角位移或直线位移。
压力传感器的外形及内部结构
被测量通过敏感元件转换后，再经转换 元件转换成电参量 。
在右图中， 电 位器为转换元 件，它将角位 移转换为电参 量-----电阻的 变化（ΔR）
360度圆盘形电位器 右图所 示的360度圆 盘形电位器 的中间焊片 为滑动片， 右边焊片接 地，左边焊 片接电源。
激励
传感器
传感器作为一个完整的系统，即对相 应的输入有一定对应关系的输出。 但是，输出是否能准确且按规律的反 映输入，这是评价一台传感器优劣的关键！ 要评奖一台传感器的优劣，需要动态 特性和静态特性几个指标来衡量。 因此，了解和掌握传感器的基本特性，是 正确选择和使用传感器的基本条件。
三、传感器的静态特性
传感器的组成 举例：测量压力的电位器式压力传感器
1-弹簧管 2-电位器
弹性敏感元件（弹簧管）
敏感元件在传感器中直接感受被测量，并转换 成与被测量有确定关系、更易于转换的非电量。
弹性敏感元件（弹簧管） 在下图中，弹簧管将压力转换为角位 移α
弹簧管放大图
当被测压力p增大时，弹簧管撑直，通过齿条带动 齿轮转动，从而带动电位器的电刷产生角位移。
Emax Y FS 100% (1 14)
max—正、反行程中最大偏差。
