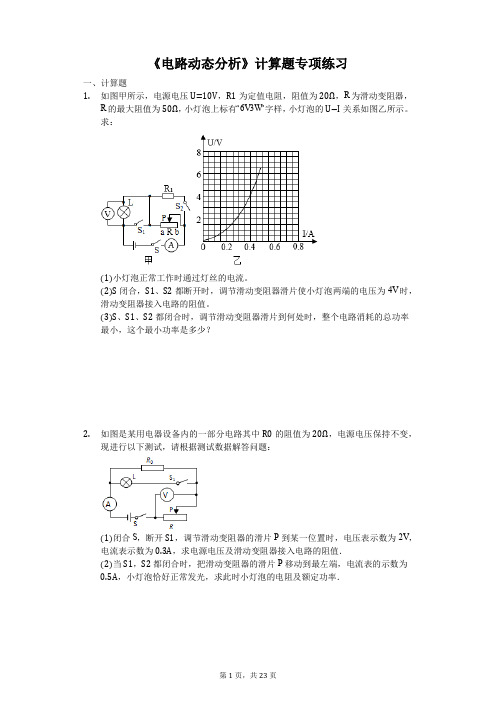

《电路动态分析》计算题专项练习一、计算题1.如图甲所示，电源电压U=10V，R1为定值电阻，阻值为20Ω，R为滑动变阻器，R的最大阻值为50Ω，小灯泡上标有“6V3W”字样，小灯泡的U−I关系如图乙所示。
求：(1)小灯泡正常工作时通过灯丝的电流。
(2)S闭合，S1、S2都断开时，调节滑动变阻器滑片使小灯泡两端的电压为4V时，滑动变阻器接入电路的阻值。
(3)S、S1、S2都闭合时，调节滑动变阻器滑片到何处时，整个电路消耗的总功率最小，这个最小功率是多少？2.如图是某用电器设备内的一部分电路其中R0的阻值为20Ω，电源电压保持不变，现进行以下测试，请根据测试数据解答问题：(1)闭合S，断开S1，调节滑动变阻器的滑片P到某一位置时，电压表示数为2V，电流表示数为0.3A，求电源电压及滑动变阻器接入电路的阻值．(2)当S1，S2都闭合时，把滑动变阻器的滑片P移动到最左端，电流表的示数为0.5A，小灯泡恰好正常发光，求此时小灯泡的电阻及额定功率．3.如图所示的电路中，电阻R1的阻值为20Ω，电源电压不变。
当S1、S2断开，S3闭合时，电流表的示数为0.4 A;当S1断开，S2、S3闭合时，电流表的示数为0.6 A.求：(1)电源电压为多少⋅(2)R2的阻值为多少⋅(3)S3断开，S1、S2闭合时，通过电路的电流为多少⋅4.如图所示的电路中，电源电压为18伏且不变。
电阻R1的阻值为6欧，滑动变阻器上标有“50Ω 2A”字样。
闭合电键S后，电压表V1的示数为6伏。
求：①通过电阻R1的电流。
②滑动变阻器接入电路的阻值。
③若电压表V1、V2所接的量程均为0～15伏，在保证电路安全工作的情况下，计算滑动变阻器R2允许接入的电阻范围。
5.下图是某同学设计的电子身高测量仪的示意图，其中定值电阻R1=10Ω，电源电压恒为4.5V，变阻器R2的规格为“40Ω 0.5A”，电压表的量程为0～3V，电流表量程为0～0.6A。
(1)当被测者的身高比前者更高时，电流表的示数会变。
第6章专题训练十 电功率图像问题—2020秋九年级物理上册教科版课堂复习课件
身体健康， 文质彬彬，然后君子。——《论语·雍也》
读书是在别人思想的帮助下，建立起自己的思想。——鲁巴金 阅读使人充实，会谈使人敏捷，写作使人精确。——培根 见义不为，无勇也。——《论语·为政》 抛弃时间的人，时间也抛弃他。——莎士比亚 种庄稼要不务农时，教育孩子要适时早教，才能收到事半功倍的效果。——雪苏 与肝胆人共事，无字句处读书。——周恩来
人教版九年级物理18.1电能--电功(共49张PPT)
120.2kW•h×0.5元/kW•h =60.1元
ቤተ መጻሕፍቲ ባይዱ
单向电能表
IC卡电能表
1度电的作用：
五、电功
电流做了多 少功
就有多少电能转化成 其他形式的能
用电器就消耗了多少电能
电流做功的过程，就是电能向其他 形式能转化的过程
1、定义：电流所做的功。用W 表示
电能转化为其他形式的能
100J 电能
100J 内能、 光能
4．欧姆定律主要内容是：导体
中的电流，跟导体两端的电压成 _正__比___，跟导体的电阻成_反__比___， 用公式表示为__I_=_UR___。
5、 利用伏安法测电阻，只需测
出电阻两端的 电压 和通过电阻
的 电流 就可以利用公式
R
=
U I
计
算出被测电阻值。
6.已知两个电阻分别为R1＝3Ω， R2＝6Ω。若将它们串联接人电路， 则总电阻为 9 Ω，它们各自两端 的电压U1∶U2= 1:2 ；
2、读数：
红圈里的数 字是小数点 后面的数字
单位： kW•h 度
小明家2015年1月底与2月 底电能表的示数如图所示, 请计算,小明家2月份消耗 了多少电能?
前一次读数：
426 72
后一次读数：
解：W=W1-W2
4 3 8 74
=4387.4kW•h-4267.2kW•h =120.2kW•h
若1kW•h电费为0.5元,应付多少电费?
上就是将电能 转化其为 它形式能量
的过程。
三 、电能的单位
1、常用单位：度 又称为：千瓦时 符号：kW•h
2、国际单位：焦耳 符号：J 1度=1kW•h=3.6×106J
电能的符号： W
进阶中考2020——电功率(计算类图像题)提升练习

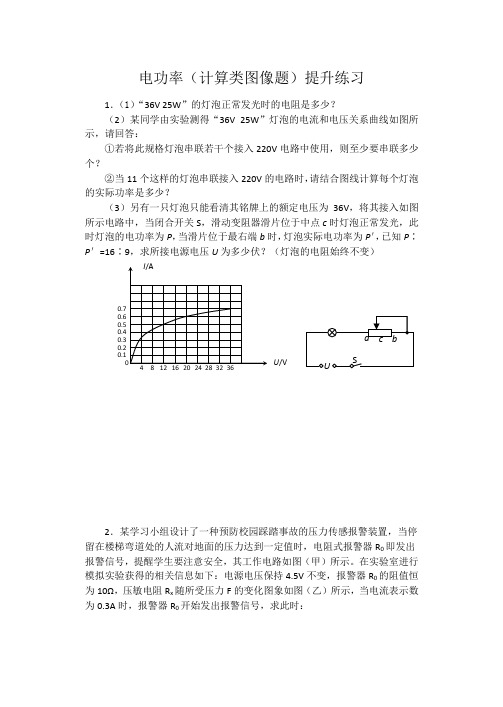

电功率（计算类图像题）提升练习1．（1）“36V 25W”的灯泡正常发光时的电阻是多少？（2）某同学由实验测得“36V 25W”灯泡的电流和电压关系曲线如图所示，请回答：①若将此规格灯泡串联若干个接入220V电路中使用，则至少要串联多少个？②当11个这样的灯泡串联接入220V的电路时，请结合图线计算每个灯泡的实际功率是多少？（3）另有一只灯泡只能看清其铭牌上的额定电压为36V，将其接入如图所示电路中，当闭合开关S，滑动变阻器滑片位于中点c时灯泡正常发光，此时灯泡的电功率为P，当滑片位于最右端b时，灯泡实际电功率为P＇，已知P∶P＇=16∶9，求所接电源电压U为多少伏？（灯泡的电阻始终不变）2．某学习小组设计了一种预防校园踩踏事故的压力传感报警装置，当停留在楼梯弯道处的人流对地面的压力达到一定值时，电阻式报警器R0即发出报警信号，提醒学生要注意安全，其工作电路如图（甲）所示。
在实验室进行模拟实验获得的相关信息如下：电源电压保持4.5V不变，报警器R0的阻值恒为10Ω，压敏电阻R x随所受压力F的变化图象如图（乙）所示，当电流表示数为0.3A时，报警器R0开始发出报警信号，求此时：（1）报警器R 0的实际功率； （2）压敏电阻R x 的阻值； （3）压敏电阻受到的压力F 。
3．某课外活动小组设计了一个用电压表的变化来反映环境温度变化的电路。
如图甲所示，电源电压不变，定值电阻R =20Ω，R t 是热敏电阻，其阻值随温度变化的图像如图乙所示，闭合开关S 后，求：（1）当环境温度为20℃时，电压表示数为2V ，电源电压多大？此时R t的电功率是多少？（2）如果将R 、R t 并联在该电路两端，当干路电流为0.5A 时，环境温度是多少？乙乙电阻式报警器踏板4．一小灯泡额定电压为2.5V，小灯泡电流随电压变化的曲线如图甲所示，将它连入如图乙所示电路中，电源电压为6V且保持不变。
求：（1）小灯泡的额定功率；（2）为保证小灯泡正常发光，此时滑动变阻器连入电路的电阻大小；（3）当电流表的示数为0.15A时，滑动变阻器在1min内消耗的电能。
2020物理九年级人教新课标功、功率、效率的相关计算专题
型号 整车 最高车 最大 额定 额定 电池 电池输
质量
速 载重 电压 功率 容量 出电压
2005G 20 ㎏ 20km/h 55 ㎏ 36V 180W 10A ·h 36V
(1) 该车正常行驶时 ,通过电机的电流是多少 ?
(2) 电池充足电后 ,该车最多可行驶多少路程 ?
(3) 一小时消耗电能多少 ?
50A ，电压
为 300V ，则该驱动电机的输入功率为多少 ?
(3) 汽车在行驶途中保持车距是一项重要的安全措施。因为，从
驾驶员看见某一情况到采
取制动动作的时间里，汽车仍然要通
过一段距离 (称为反应距离 )，从采取制动动作到车
完全停止的时
间里， 汽车又要通过一段距离 ( 称为制动距离 )。表乙给出了某型号的
1、用如图所示的滑轮组将重物提高 2 米，所用拉力
F=196 牛，求拉力做了多少功？重物有多重 （动滑轮重、
摩
擦不计）
图 10
2、一辆汽车不慎陷入泥坑， 司机用图 11 所示的滑轮组将汽车拖出。 已知整个过程中，水平拉力 F 是 1×10 4 N，汽车沿水平方向匀速移 动了 4m ，滑轮组的机械效率为 80 ％。求： （ 1）拉力 F 做的总功；（ 2）有用功为多大？
3 小时， 则此热水器
仅就太阳能热水器与电热水器相比有哪些优点 ?( 写出一条即可 )
9、（ 08 ）2008 年 8 月 8 日，奥运会将在我国举行，奥运场馆设计
处处渗透着“绿色 科技 人文”的理念。安装在屋顶的太阳能集热管
生活热水系统，每年可以节约电力 500 万千瓦时。在奥运场馆的玻
璃幕墙、太阳能草坪灯、路灯设计中，大量安装了新型太阳能光电
图 11
2019-2020学年人教版九年级全册物理 第十八章 电功率 单元练习题
第十八章电功率一、选择题1.“ ”是下列哪个物理量的单位（）A. 电流B. 电压C. 电功率D. 电功2.如图所示两个灯泡L1、L2阻值分别为6Ω和10Ω，闭合开关后的现象是（）A. 通过两灯泡的电流I1：I2=3：5B. 灯泡两端的电压U1：U2=3：5C. 灯泡的电功率P1：P2=5：3D. 灯泡L1比L2暗3.对焦耳定律的理解，下列说法正确的是（）A. 电流做了多少功就有多少电能转化为内能B. 电流通过电阻产生的热量与电流成正比C. 用电器两端的电压越大，产生的热量越多D. 通过电阻的电流越大，产生的热量不一定越多4.如图所示的电路，当开关闭合后，灯L1比L2亮．以下说法正确的是（）A. 通过L1的电流大于通过L2的电流B. L1两端电压大于L2两端电压C. L1的电阻小于L2的电阻D. L1的电功率等于L2的电功率5.根据下图所示的两盏白炽灯的铭牌，可以判断( )A. 甲灯一定比乙灯亮B. 正常发光时，甲灯的电阻大于乙灯的电阻C. 正常发光时，甲灯的电功率是乙功率的4倍。
D. 正常发光时，甲灯消耗的电能是乙灯消耗电能的4倍6.如图所示，灯L1、L2上分别标有“6V 3W”、“6V 6W”的字样，当开关S闭合时，灯L1、L2都能发光，则灯L1、L2消耗的功率之比和甲、乙两电压表的示数之比分别是（）A. 1：2 3：1B. 1：2 1：3C. 2：1 1：3D. 2：1 3：17.如图所示电路，电源电压恒定，L1（4V 1W）、L2（2V 1W）串联，灯丝电阻保持不变，电压表和电流表连接完好。
当闭合开关S时，其中一只灯泡能正常发光，则此时电压表和电流表的示数分别为（）A. 1V 0.5AB. 2V 0.25AC. 4V 0.5AD. 1V 0.25A8.根据如图所示的两盏白炽灯的铭牌，可以判断（）A. 甲灯一定比乙灯亮B. 正常发光时，甲灯的电阻大于乙灯的电阻C. 正常发光时，甲灯的电功率是乙灯电功率的4倍D. 正常发光时，甲灯消耗的电能是乙灯消耗电能的4倍9.如图所示是探究电流通过导体时产生热量的多少与哪些因素有关的实验装置．两个透明容器中密封着等量的空气，通电一段时间后，右侧U形管中液面高度差比左侧的大．下列说法正确的是（）A. 左侧容器中电阻丝的阻值比右侧容器中的大B. 该装置用来探究电流通过导体产生的热量跟电流大小的关系C. 该装置可以用来探究电流通过导体产生热量跟通电时间的关系D. U形管中液面高度发生变化是因为U形管中液体的热胀冷缩造成的10.如图所示的电路，闭合开关S，当滑片P向右移动时，不考虑灯丝电阻受温度影响。
2020-2021【物理】物理二模试题分类汇编——电功率的综合计算问题综合含答案
一、初中物理电功率的综合计算问题1．如图甲所示电路，电源电压不变，R1 是定值电阻，R2 是滑动变阻器。
闭合开关，将滑动变阻器滑片由一端移到另一端的过程中，电路中电流表示数和电压表示数的关系如图乙所示，则滑动变阻器滑片由一端移到另一端的过程中（）A．定值电阻R1的阻值为10ΩB．电源电压为 9VC．定值电阻R1消耗的电功率变化了 4.05W D．滑动变阻器消耗的最大功率为 1.8W【来源】2020年重庆市育才中学中考模拟物理试题【答案】D【解析】【分析】【详解】由电路图可知，定值电阻R1与滑动变阻器R2串联，电压表测R2两端的电压，电流表测电路中的电流。
AB．当R2接入电路中的电阻为零时，电路中的电流最大，此时电路为R1的简单电路，由图象可知，电路中的最大电流I最大=1.2A，由I=UR可得，电源的电压U=I最大R1=1.2A×R1 -------①当R2接入电路中的电阻最大时，电路中的电流最小，电压表的示数最大，由图象可知，电路中的最小电流I最小=0.3A，电压表的最大示数U2=4.5V，因串联电路中总电压等于各分电压之和，所以电源的电压U=I最小R1+U2=0.3A×R1+4.5V-------②因电源的电压不变，所以1.2A×R1=0.3A×R1+4.5V解得：R1=5Ω，则电源电压U=I大R1=1.2A×5Ω=6V故AB错误；C．由P=I2R可得定值电阻电功率的最小值P1最小=I最小2R1=（0.3A）2×5Ω=0.45W定值电阻电功率的最大值P1最大=I最大2R1=（1.2A）2×5Ω=7.2W所以定值电阻电功率的变化量ΔP1=P1最大-P1最小=7.2W-0.45W=6.75W故C 错误；D ．由图乙可知，滑动变阻器消耗的功率为P 2=I 2R =(12UR R +)2⨯R 2=()2225ΩU R ⨯+R 2=()22225ΩU R R +=()22225Ω20ΩU R R -+ 当R 2=5Ω时，P 2有最大值P 2max =220ΩU =()26V 20Ω=1.8W故D 正确。
【精编版】2019-2020学年度九年级物理强化训练——电功率
2019-2020学年度九年级物理强化训练——电功率一、灯泡的功率1.有两个灯泡，标有“6V3W”的字样，没有标记，测得L2电阻为6Ω，把它们串联在电路中，两灯均正常发光，那么该电路两端电压和的电功率分别是( )A. 12V，3WB. 12V，1.5W C. 9V，3W D. 9V，1.5W2.小萌在更换灯泡时发现灯泡上标有“220V 40W”的字样．下列说法中正确的是（）A. 该灯泡只能在220V电压下工作B. 该灯泡的实际功率是40W不变C. 该灯泡每秒消耗的电能是40WD. 该灯泡正常发光时的功率是40W3.有三盏白炽灯，甲标有“PZ220－15”，乙标有“PZ220－40”，丙标有“PZ220－100”，将它们接在家庭电路中，正常工作时的发光情况是（）A. 甲灯最亮B. 乙灯最亮C. 丙灯最亮D. 一样亮4.将标有“220V 100W”的甲灯和标有“220V 200W”的乙灯串联在家庭电路中，比较两个灯泡的亮度（）A. 甲灯较亮B. 乙灯较亮C. 两灯一样亮D. 由于不知道灯泡两端电压，所以无法判断5.将标有“2.5V”字样的灯泡甲和“3.8V”字样的灯泡乙串联后接到电路中，两灯均正常发光，且乙灯比甲灯亮．则（）A. 通过乙灯的电流比通过甲灯的电流大B. 甲灯的电阻比乙灯的电阻大C. 甲灯的额定功率比乙灯的额定功率小D. 甲灯的实际电压比乙灯的实际电压大6.二灯L1和L2额定功率相同，但额定电压U1＞U2，下列说法正确的是（）A. 二灯正常发光时I2＜I1B. 二灯丝电阻R1＜R2C. 二灯串联使用时，实际功率P2＞P1D. 二灯并联使用时，实际功率P′2＞P′17.灯L1标有“5V 6W”字样，灯L2标有“6V 3W”字样，将它们串联后接在6V电源上，下列说法正确的是（）A. 灯L1的额定功率大于灯L2的额定功率B. 通过灯L1的电流大于通过灯L2的电流C. 灯L1的实际功率大于灯L2的实际功率D. 若两灯都发光，灯L1的亮度小于灯L2的亮度8.将“6V 3W”和“6V 6W”的两只灯泡L1和L2串联后接在电源两端，不考虑温度对灯丝电阻的影响，则（）A. 电源电压为12V时，两只灯泡均能正常发光B. 两个灯泡发光时，灯泡L2比灯泡L1亮一些C. 灯泡发光时，电路中允许通过的最大电流为0.5AD. 灯泡L1正常发光时，灯泡L2的实际功率是1.5W9.（多选）把标有“12V 36W”的灯泡L1和“8V 16W“的灯泡L2串联后接在电源的两端，其中一只灯泡正常发光，另一只灯泡没有达到额定功率，则下列选项正确的是（）A. 该电源的电压为24VB.电路中的电流为2AC. 两灯泡的总功率为32WD. 灯L1的实际电压大于灯L2的实际电压10.在测定小灯泡功率的实验中，连接电路时，开关应处于________（填“断开”或“闭合”）状态，闭合开关前，应使滑动变阻器的滑片处在________位置。
人教版物理九年级20.4《电动机和发电机》练习题含详解2
电动机和发电机课后练习（二）题一：下列设备中利用了通电导体在磁场中受到力的作用的是（）A．发电机B．电动机C．动圈式话筒D．电磁铁题二：如图所示在“探究产生感应电流”的四次实验中，有感应电流产生的是（）A．B．C．D．题三：如图甲所示是一手压电筒，按压手柄，塑料齿轮带动线圈内磁性飞轮高速旋转，使灯泡发光。
图乙四个实验中与手压电筒产生电流的工作原理相同的是（）题四：下列选项中，每位科学家与某项重大发现的应用相对应，其中对应关系正确的是（）电磁起重机地球发电机电动机A．奥斯特——电磁起重机B．沈括——地磁的两极和地理的两极并不重合C．法拉第——发电机D．焦耳——电动机题五：图是发电机模型，它是根据原理制成的。
小风车在风的吹动下，带动线圈转动而磁感线，产生的感应电流使电流计指针在中央零刻度线两侧左右摆动，说明电路中产生的是电。
题六：同学们做实验的装置如图所示, 闭合开关, 先将导体 a b 水平用力向右移动，导体 c d 也随之运动起来, 则在以上的实验中下列说法正确的是（）A．实验装置中的甲装置运用的原理是电磁感应现象B．实验装置中的甲装置把电能转化为机械能C．实验装置中的乙装置产生的现象在生活中的应用是发电机D．若将导体a b 水平用力向左移动, 导体c d 的运动方向不变题七：如图所示是某同学连接的电铃电路，开关闭合后，电路中始终有电流，但电铃只响一声就不再响了，原因是（）A．电磁铁始终没有磁性B．衔铁没有向下运动C．衔铁一直被电磁铁吸着不能回弹D．电池正、负极接反了题八：线圈a b c d 转动过程中经过图甲、乙位置时，导线a b所受磁场力的方向（）A．相反，是由于磁场方向相反了B．相反，是由于流过a b 的电流方向相反了C．相同，是由于磁场方向、流过a b 的电流方向都改变了D．相同，是由于磁场方向、流过a b 的电流方向都没改变电动机和发电机课后练习参考答案题一：B详解：A项发电机的原理是电磁感应；B项电动机的原理是通电导体在磁场中受到力的作用；C项话筒与发电机的原理相同，属于电磁感应；D项电磁铁的原理是电流周围有磁场。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 / 9 ——教学资料参考参考范本—— 2019-2020最新人教版九年级物理电功率计算-图像问题练习含详解二word版
______年______月______日 ____________________部门 2 / 9
题一：小灯泡L1和L2上都标有“3V”字样，其灯丝电阻分别为R1和R2，它们的电流随电压变化关系如图所示。有（ ）
A．L1的额定功率为0.36W B．L2的阻值R2为0.72Ω C．若把小灯泡L1和L2并联在电源电压为2V的电路中工作，则小灯泡L2的实际功率是0.12W D．若把小灯泡L1和L2串联在电源电压为3V的电路中工作，则小灯泡L1的实际功率是0.16W
题二：如图甲所示是用伏安法测电阻的实验电路图。实验所用的器材：电源一个（电压保持6V不变），待测电阻一只，电流表（0～0.6A，0～3A）一只，电压表（0～6V，0～15V）一只，滑动变阻器（0～12Ω）一只，开关一个，导线若干，实验过程中要求电表不超过其量程，且电表的指针至少能达到刻度盘的中线，根据实验数据绘出被测电阻R的U - I图象如图乙所示。当电流表和电压表能按要求工作时，R消耗的最大功率与最小功率之比为（ ） 3 / 9
A．25：4 B．64：25 C．9：2 D．4：1 题三：如图甲所示，L 上标有“6V 3W ”字样，电流表量程为0～0.6A， 电压表量程为 0～15V，变阻器R的最大电阻为 100 Ω．只闭合 S1，滑片置于a点时，变阻器连入电路中的电阻为R a ，电流表示数为I a ，只闭合S 2 ，移动滑片P，变阻器两端电压与其连入电路的电阻关系如图乙所示；当滑片P置于b 点时，电压表示数 U b = 8V，电流表示数为I b，已知R a ：R 0 = 12：5，I a ：I b = 3：5，（灯丝电阻不随温度变化）求：
（1）小灯泡的电阻； （2 ）定值电阻R0 和电源电压； （3 ）在电表的示数不超过量程，灯泡两端的电压不超过额定值的情况下，只闭合S 1时，变阻器连入电路的最小电阻为多少；只闭合S 2 时，电路消耗的最小功率为多少。
题四：小灯泡L上标有“2.5V”字样，它的电阻随它两端电压变化的图象如图甲所示。将小灯泡L和电阻R 0 接入图乙所示的电路中，电 4 / 9
源电压为3V，且保持不变。当开关S闭合时，小灯泡L恰好能正常发光。下列说法不正确的是（ ） A．电阻R 0 的阻值为2 Ω B．开关S闭合时，小灯泡L的电阻为10 Ω C．小灯泡L的额定功率为0.625 W D．开关S断开时，小灯泡L的电阻为0 Ω
题五：如图甲所示，额定电压为20V的灯泡L与滑动变阻器R串联接入点路，电源电压为24V．灯泡L的I-U图象如图乙所示，当灯泡正常发光时，求： （1）通过灯泡的电流和灯泡所消耗的电功率； （2）滑动变阻器接入电路的阻值。
题六：小伊妈妈为了改善早餐的营养，买了一台全自动豆浆机，如图A所示。图B是豆浆机的主要结构：中间部位是一个带动刀头的电动机，
乙 5 / 9
用来将原料进行粉碎打浆；外部是一个金属圆环状的电热管，负责对液体加热煮沸。图C是这个豆浆机的主要技术参数。图D是豆浆机正常工作做一次豆浆的过程中电热管和电动机交替工作的“P - t”图象。 （1）豆浆机正常工作时，通过电热管的电流是多大？ （2）若实际电压为200V时电热管的实际功率是多少？ （3）豆浆机正常工作做一次豆浆，总共消耗的电能是多少度？
电功率计算—图象问题 课后练习参考答案 题一：AD 6 / 9
详解：由图可知，L1的额定功率为P 1 = U 1 I 1 = 3V × 0.12A = 0.36W，A正确；L2的阻值R2为R2 = U2 / I2 = 3V / 0.24A = 12.5Ω；若把小灯泡L1和L2并联在电源电压为2V的电路中工作，则小灯泡L2的实际功率是P2=2V×0.16A=0.32W；L1的阻值R1为R1 = U1 / I1 = 3V / 0.12A =25Ω，若把小灯泡L1和L2串联在电源电压为3V的电路中工作，则小灯泡L1的实际功率是P =
=0.16W． 题二：D 详解：根据图乙可知，电流表的量程为0～0.6A，电压表的量程为0～15V；当电路中的电流为0.3A时，电压表示数为2.4V，则R = U / I = 2.4V / 0.3A = 8 Ω； 如果滑动变阻器接入电路的电阻为零，电路中的电流I = U / R =6V / 8Ω = 0.75A >0.6A, 因此当电流表示数为0.6A时，电路中的电流最大，则最大功率： P最大 =（0.6A）2×8 Ω = 2.88W； 当滑动变阻器接入电路的阻值最大时，电路中的电流最小，R消耗的功率最小，此时电路中的电流：I最小 = U / R总=
6V / (8 Ω+12 Ω) =0.3A,，则最小功率：P最小=（0.3A）2×8 Ω =0.72 W；故消耗的最大功率与最小功率之比为 2.88 W：0.72W=4：1．故选D． 7 / 9
题三：（1）小灯泡的电阻为12 Ω （2）定值电阻R 0 为20 Ω，电源电压为18V （3）只闭合S 1 时，变阻器连入电路的最小电阻为24 Ω ；只闭合S 2 时，电路消耗的最小功率为2.7 W． 详解：（1）已知U额 = 6V，P额 = 3W，根据P = U I = 得：灯泡电
阻R L = = =12 Ω （2）只闭合S 2 时，滑动变阻器R和定值电阻R 0 串联，当滑片置于b点时，电压表示数U b = 8V，由图可知电压为U b时电阻R b= 16 Ω，所以根据欧姆定律得：此时电路中电流，即电流表示数为I b=== 0.5A，则根据串联电路的电压特点和欧姆定律得：U = I b R b + I bR 0 = I b（R b+ R 0 ）= 0.5A×（16 Ω + R 0 ）①；只闭合S 1 时，滑动变阻器R和灯泡L串联，当滑片置于a点时，由题意知：I a：I b = 3：5，则I a= I b =×0.5A = 0.3A，则根据串联电路的电压特点和欧姆定律得：U = I aR a + I aR L = I a（R a + R L）=
0.3A×（R a +12 Ω）②；已知R a ：R 0 = 12：5③，则解①②③可得：R 0 = 20 Ω，U = 18V；（3）只闭合S 1 时，滑动变阻器R和灯泡L串联，因电流表的最大量程0.6 A，灯泡的额定电流I额 = P额 / U额 = 3W / 6V = 0.5A，所以电流表的最大量程大于灯泡的额定电流，则电路中的最大电流应等于为灯泡的额定电流0.5A，根据欧姆定律得：R总===36 Ω，则变阻器连入电路的最小电阻为R最小=R总- R L = 36 Ω – 12 Ω = 24 Ω；只闭合S 2 时，滑动变阻器和定值电阻R 0 串联，要使电路消耗的功率最小，则滑动变阻器这时连入电路的阻值达到最大值设为R最大，即此时变阻 8 / 9
器两端的电压可以达到电压表的最大量程15V，根据串联电路的电流特点和欧姆定律得：=，即=0.3A，解得
R最大 = 100 Ω，而变阻器R的最大电阻为100 Ω，即滑动变阻器连入电路的阻值可以最大达到100 Ω；则电路中的电流最小为：I最小===0.15A，消耗的最小功率P最小=U I最小=18V × 0.15A =
2.7W． 题四：D 详解：由图可知，当小灯泡两端电压为2.5 V时灯泡的电阻值为10欧姆，算出此时电路中电流大小为0.25 A，所以定值电阻的阻值为0.5V / 0.25A = 2Ω，故A正确；由题意可知，当开关闭合时，小灯泡L恰好能正常发光，即此时小灯泡两端电压为2.5V，由图可知其阻值为10欧姆，故B正确；根据公式，P = U I = U ² / R =（2.5V）² / 10 Ω = 0.625W，故C正确；开关断开时，小灯泡虽然不发光，但是电阻是客观存在的，并不是0，所以不正确的应该是D项。 题五：（1）通过灯泡的电流为0.4A，灯泡所消耗的电功率为8W；（2）滑动变阻器接入电路的阻值为10Ω。 详解：（1）灯泡正常发光时的电压U L = 20V由图乙可知此时通过灯泡的电流I L = 0.4 A，灯泡所消耗的电功率：P L = U L I L = 20V × 0.4A = 8W； 9 / 9
（2）∵串联电路中总电压等于各分电压之和，∴滑动变阻器两端的电压：U R= U – U L = 24V - 20V = 4V， ∴串联电路中各处的电流相等，
∴滑动变阻器接入电路中的电阻：R ====10 Ω 题六：（1）5.5A；（2）1000W；（3）0.246kW•h． 详解:（1）∵P = U I ∴电热管正常工作的电流为I = P 1 / U 额 = 1210W / 220V=5.5A （2）电热管的电阻为R = U额 / I =220V/0.5A = 40Ω 电热管的实际功率为 P 实 = (U实) 2 /R =(220V) 2 / 40Ω = 1000W; （3）由“P﹣t”图象可知，豆浆机正常工作做一次豆浆，加热时间是9min，电机打浆时间是2min，豆浆机正常工作做一次豆浆消耗的电能：W = P1t1 + P2t2 = 1210W × 720 s + 120 W × 120 s = 885600 J = 0.246 kW•h．
