称重传感器的接线方法
传感器的接线方法
传感器的接线方法
传感器的接线方法取决于传感器的类型和使用场景。
以下是几种常见的传感器接线方法：
1. 数字传感器接线方法：
- 将传感器的VCC引脚连接到电源的正极。
- 将传感器的GND引脚连接到电源的负极。
- 将传感器的信号引脚连接到控制器或微控制器的数字输入引脚。
2. 模拟传感器接线方法：
- 将传感器的VCC引脚连接到电源的正极。
- 将传感器的GND引脚连接到电源的负极。
- 将传感器的输出引脚连接到控制器或微控制器的模拟输入引脚。
3. 传感器模拟数字转换接线方法：
- 将传感器的VCC引脚连接到电源的正极。
- 将传感器的GND引脚连接到电源的负极。
- 将传感器的输出引脚连接到模拟数字转换器(ADC)的输入引脚。
- 将ADC的输出引脚连接到控制器或微控制器的数字输入引脚。
需要注意的是，在接线之前，请务必仔细阅读传感器的数据手册或技术规格，以确保正确的接线方法和电源电压。
此外，如果有其他特殊要求或细节，也应该参
考传感器的规格和说明书中的指导。
称重传感器使用方法
如何测量梁式称重传感器好坏用万用表什么样测量梁式称重传感器的好坏？首先测量一下传感器输入端及输出端的电阻值，如果有此传感器的合格证的话，与合格证中标明的电阻做对比，如测得的数值超出标准范围，说明此传感器有问题。
目前常用的传感器阻值为两种：一种是低阻的，输入端为：400Ω±20Ω，输出端为：350Ω±5Ω；一种是高阻的，输入端为：800Ω±20Ω，输出端为：700Ω±5Ω；另外还可以测量一下传感器的输出信号，用数字万用表的MV电压档，将传感器的输入端加上10VDC，然后测一下传感器的输出端电压，此电压值=10V X 传感器灵敏度X 传感器的受力值/传感器量程值；如果测量出的数值与计算出的数值相差较大，说明此传感器已损坏称重传感器本身输出的是毫伏信号4~20毫安指的是电流信号经过放大的供电一般都是24V交流的电源怎么用万用表判断称重传感器的输出与输入的四根线还有正负称重传感器输出电阻一般为350、480、700、1000欧姆，输入端一般会进行一些温度、灵敏度的补偿，因此输入端电阻会比输出端高20~100欧姆，因此用万用表量一下电阻值可以判断出来。
一般习惯输入和输出颜色为红黑绿白：红白绿兰等分标表示V+、V-、S+、S-。
一称重传感器上标有EXC+ EXC- SIG+SIG- 我想知道哪两个代表电源哪两个代表信号2011-1-13 02:33 一般都6根线。
E当然是电源，10V。
SIG是反馈回去的MV称重信号。
还有两路是电源E的现场电压返回值（比10V略小，因为线损）。
单片机运算的时候按照这个计算，有的工程图省事就在显示仪后边与E相短。
也是可以的。
称重传感器的接线方法时间：称重传感器的出线方式有4线和6线两种，模块或称重变送器的接线也有4线和6线两种，要接4线还是6线首先要看你的硬件要求是怎样的，原则是：传感器能接6线的不接4线，必须接4线的就要进行短接。
一般的称重传感器都是六线制的，当接成四线制时，电源线(EXC-,EXC+)与反馈线(SEN-,SEN+)就分别短接了。
称重传感器模块使用说明
传感器模块使用说明
一模块的组成
1 2 3 4 5 6
7 8 9
图一
如图一所示，各部分分别是：
1 衬套
2 上紧固螺母
3 上压板
4 压头
5 传感器
6 固定螺杆
7 下紧固螺母
8 连接螺杆
9 底板
二安装
拆开模块的出厂包装，图一所示的1，2，7，8部分应该是紧固的。
将模块的底板用螺杆或焊接与安装基础连接，上压板与计量容器的支腿用螺杆或焊接连接。
三调节
将上紧固螺母（2）和下紧固螺母（7）松开，将连接螺杆向上调节，使连接螺杆的外六角头下部与上压板凹槽底部有2mm左右的间隙；将下紧固螺母拧紧，固定连接螺杆的位置；
调节上紧固螺母的位置，使衬套完全退出上压板的通孔，调节完成后的各部分位置如图二所示，并要保证连接螺杆与上压板通孔之间保持间隙（如图三圈内所示）
图二
图三
四建议
在现场安装中，由于安装的位置不能非常的精确，在安装完成后的调整过程中往往计量容器的位置会发生偏移，导致图三中圈内所示的间隙无法保证，连接螺杆与上压板之间接触，直接导致称量数据的误差，而且由于计量容器的支腿与上压板连接后无法取出连接螺杆，只能采取气割等手段切断连接螺杆，所以建议在支腿上进行如图四所示的设计，方便在安装位置发生偏差时取出连接螺杆。
图四
五接线
传感器接线的定义如下：
红传感器激励电压正（Ex+）
黑传感器激励电压负（Ex-）
绿传感器输出信号正（Sig+）
白传感器输出信号负（Sig-）
屏蔽屏蔽（SHIELD）。

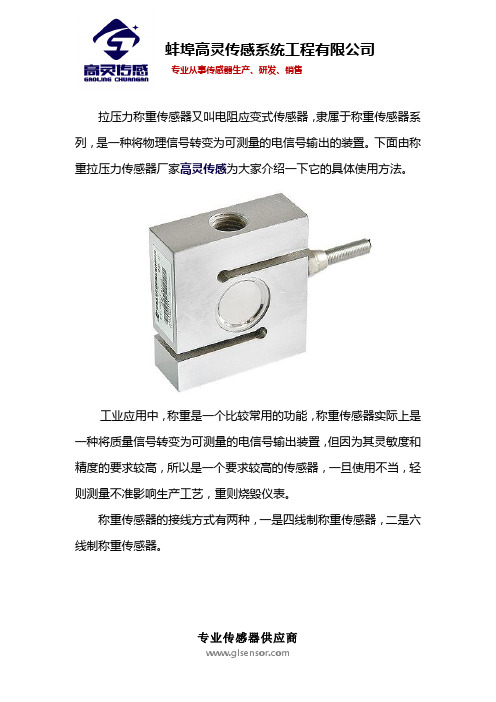

拉压力称重传感器
拉压力称重传感器又叫电阻应变式传感器，隶属于称重传感器系列，是一种将物理信号转变为可测量的电信号输出的装置。
下面由称重拉压力传感器厂家高灵传感为大家介绍一下它的具体使用方法。
工业应用中，称重是一个比较常用的功能，称重传感器实际上是一种将质量信号转变为可测量的电信号输出装置，但因为其灵敏度和精度的要求较高，所以是一个要求较高的传感器，一旦使用不当，轻则测量不准影响生产工艺，重则烧毁仪表。
称重传感器的接线方式有两种，一是四线制称重传感器，二是六线制称重传感器。
四线制称重传感器有四根不同颜色的引线，一组电源一组信号，同时还有根屏蔽线。
六线制称重传感器在四线制的基础上额外多加一组反馈信号线。
称重传感器引线信号颜色。
由于引线都有颜色标识，可以根据颜色来初步判断这几组引线分别代表什么信号线。
电源信号线颜色（红黑）、信号线颜色（绿白）、反馈信号线颜色（蓝黄），其中它们都有一根屏蔽线（粗黑色）。
那么称重传感器信号引线如何详细判别呢？很多厂家生产的称重传感器接线颜色信号基本上一致，如果不放心，可用万用表进行测量判断。
因为电源线颜色正极基本上公认为红色，那就以电源线正极线为出发点。
四线制的判断，用万用表的电阻档测量两组线的电阻值，较大的一组为电源，较小的一组为信号。
六线制由于多一组反馈线，因为反馈线正和电源线正是导通的，反馈信号负也一样，先用万用表接电源红色的线去找另外一根反馈信号正，反之另外一组导通的则为电源负和反馈负。
剩下的一组则为信号线。
注意：如果遇到接线盒端子是接四线制称重传感器的，而称重传感器又是六线制引线的，这时可以采取的措施就是六变四接法，把电源线正和反馈正这组线接接线盒端子的电源正，把电源线负和反馈负这组线接接线盒端子的电源负，信号线接线不变，于是就可以满足称重要求了。
蚌埠高灵传感系统工程有限公司在自主创新的基础上开发生产出力敏系列各类传感器上百个品种，各种应用仪器仪表和系统，以及各种起重机械超载保护装置，可以广泛应用于油田、化工、汽车、起重机械、建设、建材、机械加工、热电、军工、交通等领域。
地磅传感器接线图
电子地磅（汽车衡）一般采用桥式QS传感器。
一般由4-8只传感器，汇总到接线盒，然后由一条主线接到仪表上。
不同厂家的传感器，要根据说明书来接，不同厂家做出的传感器线色不同，四根分别是正负激励和正负信号。
一般传感器线的颜色分为红黑，绿白。
红黑绿白：红白绿兰等分标表示V+、V-、S+、S- 对应依次接到接线盒上即可。
要根据秤台的结构，分布，依次接入接线盒的1,2,3,4,5,6,7，8 并标号。
这样方便检修。
称重传感器的出线方式有4线和6线两种，模块或称重变送器的接线也有4线和6线两种，要接4线还是6线首先要看你的硬件要求是怎样的，原则是：传感器能接6线的不接4线，必须接4线的就要进行短接。
一般的称重传感器都是六线制的，当接成四线制时，电源线（EXC-，EXC+）与反馈线（SEN-，SEN+）就分别短接了。
SEN+和SEN-是补偿线路电阻用的。
SEN+和EXC+是通路的，SEN-和EXC-是通路的。
EXC+和EXC-是给称重传感器供电的，但是由于称重模块和传感器之间的线路损耗，实际上传感器接收到的电压会小于供电电压。
每个称重传感器都有一个mV/V的特性，它输出的mV信号与接收到的电压密切相关，SENS+和SENS-实际上是称重传感器内的一个高阻抗回路，可以将称重模块实际接收到的电压反馈给称重模块。
假设EXC+和EXC-为10V,线路损耗，传感器2mV/V，实际上传感器输出最大信号为（）*2=19mV，而不是20mV。
此时称重传感器内部就会把19mV作为最大量程，前提是传感器必须通过反馈回路把实际电压反馈给称重模块。
在称重传感器上将EXC+与 SENS+短接，EXC-与SENS-短接，仅限于传感器与称重模块距离较近，电压损耗非常小的场合，否则测量存在误差。
称重仪DZK-S2简要说明
电梯载荷（显示）控制仪接线方法及简单调试说明DZK-S2型一、接线方法：1、供电：推荐使用交流220V供电电源。
若采用24VD.C供电时，注意电源的正负端，在仪器右边接线端子中，7脚接正，8脚接负。
注：交流220V和24VD.C电源不得同时接入使用。
否则将会烧毁仪器。
2、左边8个接线端子接触点输出，步骤如下：（1）6-8脚是超载常闭、常开触点输出，7脚是公共端；（2）3-5脚是满载常闭、常开触点输出，4脚是公共端；（3）1-2脚是轻载常开触点输出。
3、右边9个接线端子接上行、平层、开门、力矩补偿信号，步骤如下：（1）上行信号连接：将电梯上行信号接到仪器右边1、2脚，输入12~24V直流电压，1脚正、2脚负。
如果是触点信号，需将仪器7脚与1脚连接，8脚与上行触点串联，再与仪器2脚连接。
（若没有合适的上行信号，可不接，仪器会自动转到通过重力识别运行方向）（2）平层信号连接：将电梯平层信号接到仪器右边3、4脚，输入12~24V直流电压，3脚正、4脚负，如果是触点信号，需将仪器7脚与3脚连接，8脚与平层触点串联，再与仪器4脚连接。
（3）开门信号连接：将电梯开门信号接到仪器右边5、6脚，输入12~24V直流电压，5脚正、6脚负，如果是触点信号，需将仪器7脚与5脚连接，8脚与开门触点串联，再与仪器6脚连接。
（4）力矩补偿连接，需要力矩补偿信号时，请将8、9脚直接与变频器连接，距离远时将1K电阻移到变频器端。
以上接线方法可参照《安装使用手册》P12图10a和P15图11a。
注：提升高度超过20米（六层以上）的高层电梯，需接入上行、平层、开门三个信号。
仪器通过“自学习”操作，实现附重误差补偿，精确检测。
低层电梯可不接任何信号或只接开门信号，仪器开关设在【选项】位置，可直接进行检测。
二、调试步骤：（一）输入密码：输入密码后，才能进行其它项操作；仪器断电后，密码自然消失，若想对仪器重新进行设定，需要重做此项。
具体操作如下：A、开关扳在【选项】位置；B、按动【清零】开关，使上排数码显示为“01”；C、开关扳上至【设定】位置；D、按动【清零】开关，使下排数码显示为“206”；E、开关扳回至【选项】位置，密码指示灯闪烁即表示操作正确。
电子衡器的四角平衡调整!--在称重传感器输入端串接调整电阻法
电子衡器的四角平衡调整！--在称重传感器输入端串接调整电阻法概述在电子衡器的安装调试中，按照JJG539-97数字指示秤检定规程的要求，要对秤体上安装称重传感器的四点（或以上）进行偏载试验。
因此对秤的四角平衡的调校是一项首要的任务。
所谓四角平衡，是指秤的四角的位置上（实际上是安装称重传感器的位置）放置1/3的额定载荷，调整秤体上的四只或四只以上称重传感器输出信号，使仪表显示数值相近或相等，即人们俗称四角平衡。
调整四角平衡的方法有两种，一种是在称重传感器输出端并接调整电阻法，另一种是在称重传感器输入端串接调整电阻法。
这两种方法最终目的都是要调整称重传感器输出值的大小。
2电子衡器四角平衡的调试方法图2.4-1在称重传感器输出端并接调整电阻法具体调整电路如图2.4-1所示：（以四只传感器为例）图中的Rg是串联在称重传感器输出臂上的隔离电阻，该电阻值的设计原则是：要求大于桥臂电阻的10倍，桥臂电阻为350Ω，这里Rg的阻值为2×2.5KΩ=5KΩ，目的是减少各称重传感器并联后的环流。
图中的RT是输出电压调节电阻，调节阻值范围是10 KΩ~210 KΩ，调节输出电压的原理是在输出桥臂中产生一个分流，从而调节称重传感器的输出电压。
这种方法调整电压范围较小，当称重传感器总输出为15mV，衡器的分度数n=5000时，最大能调节±5个分度。
当称重传感器灵敏度偏差较大时，对于调试经验不足者，往往很不容易调到四角平衡。
后来，在调试实践中掌握一些技巧。
首先将RT2调到位置中间，秤台要经过重车碾压，机械系统稳定的条件下，用检衡车压角时，要记录各角的最大值和最小值，而后相加取平均值。
调整每个称重传感器的RT2，使其向平均值“靠拢”，这样经过三个周期的压角调试再重新标定，一般可以调到四角平衡。
初调者往往是将最小值向最大调整，或是将最大值向最小调整，这样其中的某只称重传感器的RT2一旦调到靠近RT1的一端，再调其它的称重传感器的RT2就不大起作用了，这是调试失败的主要原因。
三线传感器接线方法
三线传感器接线方法
三线传感器试用于测量中心距离的传感器。
其接线方法如下：
1. 一条线（通常是红色线）连接到正电源（Vcc），该电源通常是传感器供电电源。
2. 第二条线（通常是黑色线）连接到地线（GND），该线提供传感器的地线。
3. 第三条线（通常是白色线）用于测量信号输出。
这条线将连接到微控制器或其他设备的输入引脚上。
需要注意的是，具体的接线方法可能会根据不同的传感器型号和制造商有所不同，因此在进行接线时应仔细查阅传感器的技术规格和说明书，并按照规范进行接线。
称重传感器安装说明
接线盒上盖的紧固螺栓松动
接线盒安装位置较低。
故障隐患：
外界灰尘、湿气进入接线盒中，导致线路板受污染，数据不规律跳动或上下漂
移。
接线盒中电位器阻值会发生多变余化接，线秤的角差会随之发生变化，影响称量等级精
孔没有堵
度。
塞
称重设备限位安装
纵向限位顶板的安装及选用需按照我方图纸要求执
电缆线接入接线盒后，每只传感器的信号线应连接在相应接线柱的位置上，严
禁2根或2根以上的电缆信号线同时接在一个接线柱上。
故障隐患： 使用普通的电工胶布包扎易受潮（尤其在潮湿天气更易受潮），数据不规律跳
动，且难以查找原因。
接线柱 接2根 信号线
电缆接线盒密封
传感器接线完成后，对接线盒部分接线孔不用时，用堵头堵死加以密封，以免
严禁传感器电缆线在多称重传感器称量系统中，随意加长或剪短某一部分传感
器电缆。
在单称重传感器称量系统中，如安装条件允许，建议最好不要加长或剪断传感
器电缆。
故障隐患： 剪短电缆后传感器灵敏度变化，导致角差偏大甚至无法调整。 屏蔽线不连接或不合理，易受到周围其他强电设备干扰。
称重传感器电缆接线
称重传感器安装严禁电焊
传感器安装时，严禁采用电焊方式。 称重设备需要电焊时，最好将传感器取下与设备分离。 如传感器不能与设备分离，电焊前需确保设备有良好接地。 故障隐患： 如果有大电流通过传感器会导致内部电路或电子元器件烧毁。
接地电 缆
电子线路板 烧毁
应变片烧毁
称重传感器电缆接线
称重传感器安装螺栓
严禁在安装传感器时，少装紧固螺栓。 紧固螺栓旋入安装孔的深度应≥螺栓螺纹直径的1.5倍 故障隐患： 称量数据缓慢移动，计量精度下降，缩短螺栓、传感器使用寿命，甚至可能造
称重传感器接线调试及故障判断
称重传感器接线调试及故障判断五月：称重传感器接线调试及故障判断1、高炉站现场称重显示仪为余姚通用XK 315B，为AC 220V供电，现场传感器输入信号量程为0~12mV，称重显示仪输出至PLC信号量程为4~20mA，传感器激励电压为DC5V±0.3V。
首先应对照称重显示仪接线测量上述数值是否在正确范围之内，在AC220V供电输入正常的情况下，若称重显示仪输出信号或传感器激励电压异常则判断为重量变送器故障，更换后应重新设置传感器参数，主要有：F1.1报警量程（与称重量程相同）、F1.2分度值、F1.3小数点位置选择、F2.3标定系数、F5.1（4~20mA）信号选择、F5.2模拟量输出量程，设置完成后，再使用F5.3校正4mA输出、F5.4校正20mA输出、F5.5校正12mA输出、F5.6校正8mA输出；2、排除称重显示仪故障后，进入现场打开传感器接线盒，接线盒内接线分为四组，分别对应现场三台传感器及接线盒与称重显示仪接线，每组共7根线，分别对应接线盒内七个端子：Ex+供桥电源正、Ex-供桥电源负、SI+信号输出正、SI-信号输出负、SH屏蔽、SX+供桥反馈正、SX-供桥反馈负。
其中确认称重传感器工作正常的情况下，Ex+与Ex-之间测量电压应在DC5V±0.3V，对应称重传感器SI+与SI-在端子上拆除后测量传感器端接线输出信号应在0~12mV，测量阻值应在800Ω左右，并且对应传感器的三组接线无论输出信号还是阻值测量应基本接近，若任何一组接线突变则判断对应称重传感器故障；3、传感器故障排除后，检查接线盒与称重显示仪端接线，其中Ex+与Ex-之间测量电压应在DC5V±0.3V，SI+与SI-、SX+与SX-两组接线之间输出信号应在0~12mV，否则判断为传感器接线盒故障；4、更换传感器接线盒或现场传感器后应进行称量斗校称工作，称重显示仪处需进行操作有：F2.1确认空秤且稳定后进入零点标定、F2.2输入标定砝码重量，确认后记录F2.3标定系数。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
称重传感器的接线方法称重传感器的出线方式有4线和6线两种，模块或称重变送器的接线也有4线和6线两种，要接4线还是6线首先要看你的硬件要求是怎样的，原则是：传感器能接6线的不接4线，必须接4线的就要进行短接。
一般的称重传感器都是六线制的，当接成四线制时，电源线(EXC-,EXC+)与反馈线(SEN-,SEN+)就分别短接了。
SEN+和SEN-是补偿线路电阻用的。
SEN+和EXC+是通路的，SEN-和EXC-是通路的。
EXC+和EXC-是给称重传感器供电的，但是由于称重模块和传感器之间的线路损耗，实际上传感器接收到的电压会小于供电电压。
每个称重传感器都有一个mV/V的特性，它输出的mV信号与接收到的电压密切相关，SENS+和SENS-实际上是称重传感器内的一个高阻抗回路，可以将
称重模块实际接收到的电压反馈给称重模块。
假设EXC+和EXC-为10V,线路损耗，传感器2mV/V，实际上传感器输出最大信号为()*2=19mV，而不是20mV。
此时称重传感器内部就会把19mV作为最大量程，前提是传感器必须通过反馈回路把实际电压反馈给称重模块。
在称重传感器上将EXC+与SENS+短接，EXC-与SENS-短接，仅限于传感器与称重模块距离较近，电压损耗非常小的场合，否则测量存在误差。
