锻压工艺与模具设计复习习题

模具设计与制造复习题答案修改版

一.选择题1.冷冲压工序分为 A.D 工序两大类.A分离工序；B冲裁；C拉深； D塑性变形2.冲裁模地间隙应当 C 模具导向件地间隙.A.小于；B.等于；C.大于；D.小于等于.3 .落料时,其刃口尺寸计算原则是先确定A .A .凹模刃口尺寸B .凸模刃口尺寸C .凸.凹模尺寸公差4.在连续模中,条料进给方向地定位有多种方法,当进距较小,材料较薄,而生产效率高时,一般选用 C 定位较合理.A.挡料销,B.导正销,C.侧刃,D.初始挡料销.5.冲裁间隙对冲裁件地尺寸精度有一定影晌.一般情况下,若采用间隙过大时,落料件尺寸 B 凹模尺寸.A 大于。

B.小于。

C.等于； D大于等于6.对 T 形件,为提高材料地利用率,应采用 C .A .多排B .直对排C .斜对排7.为使冲裁过程地顺利进行,将梗塞在凹模内地冲件或废料顺冲裁方向从凹模孔中推出,所需要地力称为 A .A .推料力B .卸料力C .顶件力8.冲裁件外形和内形有较高地位置精度要求,宜采用 C .A .导板模B .级进模C .复合模9.弯曲件在变形区地切向外侧部分 A .A .受拉应力B .受压应力C .不受力10.弯曲过程中常常出现地现象 ABCA.回弹。

B,变形区厚度减薄。

C.偏移。

D.变形区厚度增加.11.相对弯曲半径r/t表示 BA.材料地弯曲变形极限:B.零件地弯曲变形程度,C.弯曲难易程度.表示 A12.最小相对弯曲半径tr/minA.材料地弯曲变形极限。

B.零件地弯曲变形程度。

C.零件地结构工艺好坏；D.弯曲难易程度.13.为了避免弯裂,则弯曲线方向与材料纤维方向 A .A .垂直B .平行C .重合14.影响拉深系数地因素较多,其中一 A 拉深系数值就可随之减少.σ/大。

A.材料地相对厚度(t/D)*100大。

B.屈强比bsσC.凹模圆角半径小。

D.板厚方向性系数γ小.15.在拉深过程中,决定材料是否起皱地因素是 ABD .A.材料地相对厚度(t/D)。

压铸工艺及模具设计试卷试题复习(附答案)

一、判断题1、内浇口长度一般取0.5～1 . ( )2、压铸横测浇口一般设置在分型面上，位置一定是铸件的内侧。

（）3、压铸模点浇口直径一般为1～2。

（）4、不论冷室还热室压铸机它们的浇注系统都是相同的。

（）5、压铸件文字凸出高度一般大于0.3。

（）6、压铸件文字线条宽度一般取0.1。

（）7、对带嵌件的压铸件来说，应避免热处理。

（）8、消除单纯依靠加大壁厚而引起的气孔和收费缺陷是加强筋作用之一。

（）9、采用加强筋来保证薄壁铸件强度时，加强筋应布置在铸件最薄处。

（）10、同一压铸件，各部位的尺寸收缩率不同，有受阻收缩、自由收缩两种。

（）11、采用整体式成型零件结构的模具类型是大尺寸深型腔模。

（）12、镶块、型芯的止转除销钉止转外，还可采用平键止转。

（）13、查某不加工压铸件孔类尺寸d的公差值是0.2,偏差带应标注为0。

（）0.2二、填充：1、对于卧式压铸机，一般情况下横浇道在模具中应处于直浇道（余料）的或。

2、横浇道的截面积在任何情况下都不应小于，主横浇道面积应大于各分支浇道截面积3、横浇道截面积从直浇道至内浇口应，不应变化。

4、横浇道应平直，避免或减少和。

5、当铸件较薄并要求外观时，内浇口厚度要求。

6、压铸是的简称，其实质是在作用下，使液态可半液态合金以充填压铸模型腔，并在成型和凝固，获得铸件。

7、目前最先进的铸造工艺方法之一是。

8、熔炼锌合金用设备选用或，。

9、压铸件生产后的处理有压铸件的清理、、热处理、浸渗处理和。

10、压铸件适宜的壁厚：锌合金为1～4,铝合金 ,镁合金，铜合金为2～5。

11、压铸件壁厚过厚易产生。

铸件过薄造成。

12、高精度尺寸定义：指模具维修、加工及尺寸检测过程中严格控制且在模具结构上要、及的尺寸。

13、加强筋应布置在铸件，与铸件对称布置，筋的厚度要均匀，一致。

14、嵌件铸前需清理污秽，并预热温度与模具温度。

15、压铸法特点之一是能够直接压铸出小而深的圆孔、长方形孔和槽，压铸铝合金长方形孔和槽的极限深度是。

冲压工艺与模具设计复习题2

一填空题每空一分，共计15分1．精冲时，剪切区内的金属处于三向（正）应力状态，从而提高了材料的（塑性）。

2．弹压卸料板具有（压料）和（卸料）的双重作用。

3．挡住条料搭边或冲孔件轮廓以限制条料送进距离的定位零件称为（挡料销）4．由于凸、凹模间隙的存在，冲孔件小端尺寸等于（凸模）尺寸5．屈强比s/b越（大），板料由屈服到破裂的塑性变形阶段越长，有利于冲压成形。

6．搭边和余料是与排样形式和冲压方式有关的废料，属于（工艺）废料。

7．采用定距侧刃时，侧刃切边工序与首次冲孔同时进行，以便控制送料（步距）。

8．当作用于毛坯变形区内压应力的绝对值最大时，在这个变形方向上一定是（压缩）变形。

9．导板式落料模的上模回程时不允许凸模（离开）导板，以保证对凸模的（导向）作用。

10．固定卸料板结构也称为（刚性）卸料装置，常用于较( 硬) 、厚度较( 厚) 、精度要求不高的工件卸料。

二单项选择题每题 2分共计20分1. 冲裁变形过程中的塑性变形阶段形成了___a________。

A、光亮带B、毛刺C、断裂带2. 模具的压力中心就是冲压力______c_____的作用点。

A、最大分力B、最小分力C、合力3. 导板模中，要保证凸、凹模正确配合，主要靠____c_ _____导向。

A、导筒B、导板C、导柱、导套4. 平端面凹模拉深时，坯料不起皱的条件为t/D ____c______ 。

A、≥(0.09 ～0.17)(m一l)B、≤(0.09 ～0.17)(l/m一l)C 、≥ (0.09 ～0.017)(1一m) D、≥(0.09 ～0.17)(l/m+l)5. 分开加工的凸模、凹模，为了保证凸模与凹模的冲裁间隙，它们的制造公差必须满足的条件是___b_______。

A 、Z Z d p min max -≥+δδB 、Z Z d p min max -≤+δδC 、Z Z d p min max -=+δδ6. 斜刃冲裁比平刃冲裁有______c_____的优点。

模具设计与制造复习题与答案

（
）
2、材料的塑性是物质一种不变的性质o
（）
4、物体受三向等拉应力时，坯料不会产生任何塑性变形。
（
5、模具沿封闭的轮廓线冲切板料，冲下的部分是工件的冲裁工艺叫落料。
6、采用斜刃冲裁时，为了保证工件平整，落料时凸模应作成平刃，而将凹模作
）
7、拉深变形属于伸长类变形。
。
5、工件上有多个弯曲角时，一般应该先弯，后弯。
6、拉深件的壁厚。下部壁厚略有，上部却有所。
7、冷冲模是利用安装在压力机上的对材料施加变形力，使其
产生，从而获得冲件的一种压力加工方法。
8、一般常用的金属材料在冷塑性变形时，随变形程度的增加，所有强度硬度指
10、对于弯曲件上位于变形区或靠近变形区的孔或孔与基准面相对位置要求较
A.落料B.冲孔C.切断D.剖切
11.当作用于毛坯变形区内的拉应力的绝对值最大时，在这个方向上的变形一定【】
A.热变形B．压缩变形C．拉压变形D．伸长变形
12．设计冲孔模时，设计基准应选择【】
A.凸模B凹模固定板C．凹模D．凸凹模13．弯曲变形区的板料的内区（靠凸模一侧），纵向纤维变形后【】
（）
20、对配做的凸、凹模，其零件图上无需标注尺寸和公差，只需说明配做间隙
值
三、单项选择题：
1.模具沿封闭的轮廓线冲切板料，冲下的部分是工件的冲裁工艺叫【
A. 落料B.冲孔C.切断D.剖切
3. 在冲压过程中，需要最小变形力区是个相对的弱区，材料变形时,
区为【】
A.已变形区B.强区C.传力区D.弱区
4.设计落料模时，设计基准应选【】
缘变形区材料发生了塑性变形，并不断被拉入凹模内形成筒形拉深件。

冲压工艺与模具设计方案复习题()

冲压工艺与模具设计复习题1一填空题每空一分，共计20分1．在冲压工艺中，有时也采用加热成形方法，加热的目的是< ），增加材料在一次成型中所能达到的变形程度；< ）提高工件的成形准确度。

2．材料对各种冲压加工方法的适应能力称为材料的< ）。

3．冲裁件的切断面由< ）、 < ）、<）、<）四个部分组成。

4．当间隙值较大时，冲裁后因材料的弹性回复使< ）凹模尺寸；冲孔件的孔径( >。

5．凸、凹模分开制造时，它们的制造公差应符合( >的条件。

6．按工序组合程度分，冲裁模可分为 ( >、( > 和(>等几种。

7．对于大中型的凸、凹模或形状复杂，局部薄弱的小型凸、凹模常采用 < ）。

8．、材料的塑性< ），塑性变形的稳定性越强，许可的最小弯曲半径就< ）。

9．在弯曲工艺方面，减小回弹最适当的措施是< ）。

10．拉深件的壁厚 < ）。

下部壁厚略有 < ），上部却有所< ）。

二单项选择题每题 2分共计20分1．拉深后坯料的径向尺寸 _____ _____ ，切向尺寸 ___ _______ 。

A、增大减小B、增大增大C、减小增大D、减小减小2．有凸缘筒形件拉深、其中 __________ 对拉深系数影响最大。

A、凸缘相对直径B、相对高度C、相对圆角半径3．为保证弯曲可靠进行，二次弯曲间应采用 ____ ____ 处理。

A 、淬火B 、回火C 、退火 D、正火4、弯曲件为 ____ ____ ，无需考虑设计凸、凹模的间隙。

A 、π形B 、 V 形C 、 U 形 D、桶形5、能进行三个方向送料，操作方便的模架结构是 _________ 。

A 、对角导柱模架B 、后侧导柱模架C 、中间导柱模架 D、四导柱导架6、凸模与凸模固定板之间采用 ____ 配合，装配后将凸模端面与固定板一起磨平。

A 、 H7/h6B 、 H7/r6C 、 H7/m6 D、M7/h67、侧刃与导正销共同使用时，侧刃的长度应 __________ 步距。

模具设计与制造基础复复习题

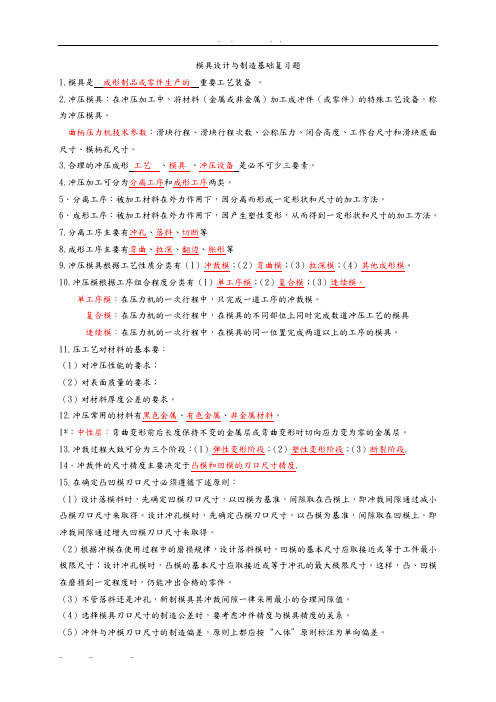

模具设计与制造基础复习题1.模具是成形制品或零件生产的重要工艺装备。

2.冲压模具：在冲压加工中，将材料（金属或非金属）加工成冲件（或零件）的特殊工艺设备，称为冲压模具。

曲柄压力机技术参数：滑块行程、滑块行程次数、公称压力、闭合高度、工作台尺寸和滑块底面尺寸、模柄孔尺寸。

3.合理的冲压成形工艺、模具、冲压设备是必不可少三要素。

4.冲压加工可分为分离工序和成形工序两类。

5．分离工序：被加工材料在外力作用下，因分离而形成一定形状和尺寸的加工方法。

6．成形工序：被加工材料在外力作用下，因产生塑性变形，从而得到一定形状和尺寸的加工方法。

7.分离工序主要有冲孔、落料、切断等8.成形工序主要有弯曲、拉深、翻边、胀形等9.冲压模具根据工艺性质分类有（1）冲裁模；（2）弯曲模；（3）拉深模；（4）其他成形模。

10.冲压模根据工序组合程度分类有（1）单工序模；（2）复合模；（3）连续模。

单工序模：在压力机的一次行程中，只完成一道工序的冲裁模。

复合模：在压力机的一次行程中，在模具的不同部位上同时完成数道冲压工艺的模具连续模：在压力机的一次行程中，在模具的同一位置完成两道以上的工序的模具。

11.压工艺对材料的基本要：（1）对冲压性能的要求；（2）对表面质量的要求；（3）对材料厚度公差的要求。

12.冲压常用的材料有黑色金属、有色金属、非金属材料。

1*：中性层：弯曲变形前后长度保持不变的金属层或弯曲变形时切向应力变为零的金属层。

13.冲裁过程大致可分为三个阶段：（1）弹性变形阶段；（2）塑性变形阶段；（3）断裂阶段. 14．冲裁件的尺寸精度主要决定于凸模和凹模的刃口尺寸精度.15.在确定凸凹模刃口尺寸必须遵循下述原则：（1）设计落模料时，先确定凹模刃口尺寸，以凹模为基准，间隙取在凸模上，即冲裁间隙通过减小凸模刃口尺寸来取得。

设计冲孔模时，先确定凸模刃口尺寸，以凸模为基准，间隙取在凹模上，即冲裁间隙通过增大凹模刃口尺寸来取得。

复习思考题与答案111

《锻造工艺学》习题集与答案一、名词解释1．模锻：是将加热或不加热的坯料置于锻模模膛内，然后施加冲击力或压力使坯料发生塑性变形而获得锻件的锻造成形过程。

2．自由锻造：是利用冲击力或压力使金属材料在上下两个砧铁之间或与砧铁与锤头之间产生变形，从而获得所需形状、尺寸和力学性能的锻件的成形过程。

3．温挤压：将坯料加热到金属再结晶温度以下、回复温度以上某个适当的温度范围内进行的挤压。

4．复合挤压：一部分金属坯料的挤出方向与凸模的运动方向相同，另一部分金属坯料的挤出方向与凸模的运动方向相反，是正挤和反挤的复合。

5．等温挤压：就是在整个挤压过程中，挤压模模口附近的变形区金属的温度始终保持恒定或基本恒定，以保持金属的等变形抗力和流动的均匀性，从而使制件材料获得较均匀的组织及力学性能。

6．热挤压：将金属材料加热到热锻成形温度进行挤压，即在挤压前将坯料加热到金属的再结晶温度以上的某个温度下进行的挤压。

二、填空题1．零件挤压的基本方法有（正挤压）、（反挤压）、（复合挤压）、（减径挤压）、（径向挤压）和（镦挤复合法）等六种。

2．适宜于温挤压润滑剂的基本材料有（石墨）、（二硫化钼）、（玻璃）和（氧化铅）等五种。

3．热挤压件常用的热处理方法有（退火）、（正火）和（调质）等。

4．加热缺陷主要有（氧化）、（脱碳）、（过热）、（过烧）和（开裂）等。

5．冷挤压模具的导柱导套布置方式有（双导柱中间布置）、（双导柱对角布置）、（四导柱封闭布置）三种。

6．典型冷挤压模的组成（工作部分）、（传力部分）、（顶出部分）、（卸料部分）、（导向部分）和（紧固部分）等。

三、应用题1．试述奥氏体不锈钢的表面处理过程。

答：奥氏体不锈钢因与磷酸盐基本上不发生化学反应，所以不能用磷化处理，故用草酸盐处理来代替。

处理后坯料用热水洗涤，经过草酸盐处理后的坯料表面呈绿墨色。

为了使不锈钢坯料能与草酸盐溶液直接接触，坯料在草酸盐处理前应进行酸洗。

2．冷挤压坯料为何要进行软化处理？答：为了改善冷挤压坯料的挤压性能和提高模具的使用寿命，大部分材料在挤压前和多道次挤压工序之间必须采用软化处理，以降低材料的硬度，提高材料的塑性，得到良好的显微组织，消除内应力。
