江苏省高考物理总复习 交变电流、变压器电能的输送 变压器练习(2)
2020年高考物理一轮复习第十四单元交变电流第2讲变压器电能的输送练习含解析新人教版
第2讲变压器电能的输送1 理想变压器(1)理想变压器的构造和原理变压器由铁芯、原线圈、副线圈组成,如图所示。
当原线圈中通入交变电流时,由于互感作用,变压器原、副线圈中磁通量变化率相同,由法拉第电磁感应定律有E=n,则=。
由于理想变压器忽略铜损和铁损,则E=U,P1=P2,故而得出=,=。
(2)理想变压器原、副线圈基本量的关系(3)理想变压器的制约关系①电压:原决定副。
根据变压器的原理可知,输入电压U1决定输出电压U2,U2=U1。
当U1不变时,不论负载电阻如何变化,U2都不会改变。
②电流:副决定原。
输出电流I2决定输入电流I1。
当负载电阻R增大时,I2减小,则I1相应减小;当负载电阻R减小时,I2增大,则I1相应增大。
因此,在使用变压器时变压器副线圈不能短路。
③功率:副决定原。
输出功率P2决定输入功率P1。
理想变压器的输出功率与输入功率相等,即P2=P1。
在输入电压U1一定的情况下,当负载电阻R增大时,I2减小,则P2=I2U2减小,P1也将相应减小;当R减小时,I2增大,P2=I2U2增大,则P1也将增大。
1.1 (2018江西检测)如图所示,理想变压器原、副线圈匝数比n1∶ 2=2∶1,和均为理想电表,灯泡电阻R L=6 Ω,A、B两端电压u1=12 sin 100πt(V)。
下列说法正确的是()。
A.电流频率为100 HzB.的示数为24 VC.的示数为0.5 AD.变压器输入功率为6 W【答案】D荆州模拟)(多选)如图所示,理想变压器原线圈接有交流电源,当副线圈上的滑片P处于图示位置时,灯泡L能发光。
要使灯泡变亮,可以采取的方法有()。
A.向下滑动PB.增大交流电源的电压C.增大交流电源的频率D.减小电容器C的电容【答案】BC(2019海南联考)(多选)图甲是某燃气炉点火装置的原理图,转换器将直流电压转换为图乙所示的正弦交变电压,并加在一理想变压器的原线圈上,变压器原、副线圈的匝数分别为n1、n2,为交流电压表。
2025版高考物理一轮总复习学案 第13章 第32讲 理想变压器 电能的输送
第十三章交变电流 电磁振荡和电磁波 传感器第32讲 理想变压器 电能的输送名师讲坛·素养提升一、理想变压器1．构造和原理(1)构造：如图所示，变压器是由____________和绕在铁芯上的____________组成的。
(2)原理：电磁感应的互感现象。
闭合铁芯两个线圈2．基本关系式P入＝P 出(1)功率关系：_____________。
(2)电压关系：__________。
U2I2＋U3I3＋…＋U n I n3．几种常用的变压器(1)自耦变压器——调压变压器，如图A、B所示。
低电压小电流二、电能的输送如图所示，若发电站输出电功率为P，输电电压为U，用户得到的电功率为P′，用户的电压为U′，输电线总电阻为R。
2．电压损失(1)ΔU＝U－U′；IR (2)ΔU＝________。
3．功率损失(1)ΔP＝P－P ′；I2R横截面积电阻率小输电电压1.变压器不但能改变交变电流的电压，还能改变交变电流的频率。
( )2．理想变压器能改变交变电压、交变电流，但不改变功率，即输入功率总等于输出功率。
( )3．变压器副线圈并联更多的用电器时，原线圈的输入电流随之增大。
( )4．在输送电压一定时，输送的电功率越大，输电过程中的电能损失越小。
( )×√√×1理想变压器基本关系的应用(基础考点·自主探究) 1．理想变压器的基本特点2．关于理想变压器的四点说明(1)变压器不能改变直流电压。
(2)变压器只能改变交变电流的电压和电流，不能改变交变电流的频率。
(3)理想变压器本身不消耗能量。
(4)理想变压器基本关系中的U1、U2、I1、I2均为有效值。
3．分析变压器电路的两个难点(1)分析原线圈有串联负载的变压器电路问题时要注意：变压器的输入电压不等于电源的电压，而是等于电源电压减去串联负载的电压，即U1＝U源－U串。
(2)分析含有二极管的变压器电路问题时要注意：理想二极管具有单向导电性，正弦式交变电流通过二极管后会变成半波直流电流，对应的有效值会发生变化。
高考物理总复习交变电流变压器电能的输送远距离输电练习

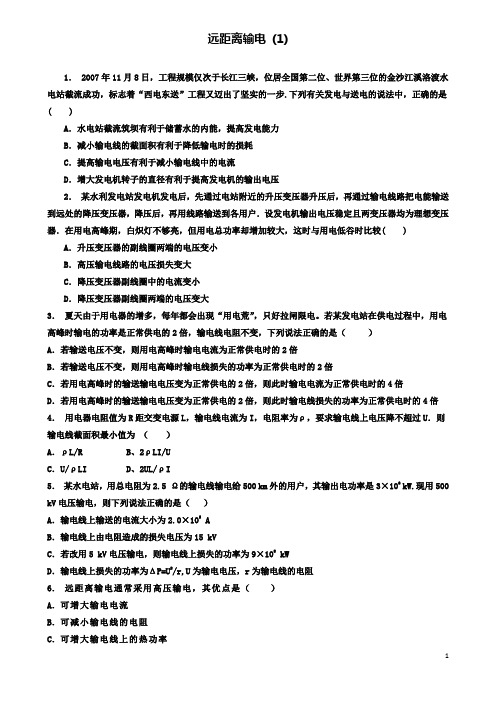

远距离输电(1)1． 2007年11月8日，工程规模仅次于长江三峡，位居全国第二位、世界第三位的金沙江溪洛渡水电站截流成功，标志着“西电东送”工程又迈出了坚实的一步.下列有关发电与送电的说法中，正确的是( )A．水电站截流筑坝有利于储蓄水的内能，提高发电能力B．减小输电线的截面积有利于降低输电时的损耗C．提高输电电压有利于减小输电线中的电流D．增大发电机转子的直径有利于提高发电机的输出电压2．某水利发电站发电机发电后，先通过电站附近的升压变压器升压后，再通过输电线路把电能输送到远处的降压变压器，降压后，再用线路输送到各用户．设发电机输出电压稳定且两变压器均为理想变压器．在用电高峰期，白炽灯不够亮，但用电总功率却增加较大，这时与用电低谷时比较( ) A．升压变压器的副线圈两端的电压变小B．高压输电线路的电压损失变大C．降压变压器副线圈中的电流变小D．降压变压器副线圈两端的电压变大3．夏天由于用电器的增多，每年都会出现“用电荒”，只好拉闸限电。
若某发电站在供电过程中，用电高峰时输电的功率是正常供电的2倍，输电线电阻不变，下列说法正确的是（）A．若输送电压不变，则用电高峰时输电电流为正常供电时的2倍B．若输送电压不变，则用电高峰时输电线损失的功率为正常供电时的2倍C．若用电高峰时的输送输电电压变为正常供电的2倍，则此时输电电流为正常供电时的4倍D．若用电高峰时的输送输电电压变为正常供电的2倍，则此时输电线损失的功率为正常供电时的4倍4．用电器电阻值为R距交变电源L，输电线电流为I，电阻率为ρ，要求输电线上电压降不超过U．则输电线截面积最小值为（）A．ρL/R B、2ρLI/UC．U/ρLI D、2UL/ρI5．某水电站，用总电阻为2.5 Ω的输电线输电给500 km外的用户，其输出电功率是3×106kW.现用500 kV电压输电，则下列说法正确的是（）A．输电线上输送的电流大小为2.0×105 AB．输电线上由电阻造成的损失电压为15 kVC．若改用5 kV电压输电，则输电线上损失的功率为9×108 kWD．输电线上损失的功率为ΔP=U2/r,U为输电电压，r为输电线的电阻6．远距离输电通常采用高压输电，其优点是（）A．可增大输电电流B．可减小输电线的电阻C．可增大输电线上的热功率D．可减小输电线上的电能损失7．远距离输电时，在输送电功率不变的条件下（）A．只有增大导线的电阻，才能减小电流，提高输电效率B．提高输电电压，能减小电流，提高输电效率C．提高输电电压势必增大输电导线上能量损耗D．提高输电电压势必增大输电导线上的电流8．在电能的输送过程中，若输送的电功率一定、输电线电阻一定时，对于在输电线上损失的电功率有如下四种判断，其中正确的是（）A．损失的电功率与输送电线上电压降的平方成反比B．损失的电功率与输送电压的平方成正比C．损失的电功率与输送电线上电压降的平方成正比D．损失的电功率与输送电压的平方成反比9．某电站向某地输送5000kW的电功率,输电线上损失的电功率为100kW,若把输送电压提高为原来的10倍,同时将输电线的截面积减为原来的一半,那么输电线上损失的电功率为（）A．0.5 kW B.1.0kW C.2.0kW D.5.0kW10．某电厂发电机的输出电压稳定，它发出的电先通过电厂附近的升压变压器升压，然后用输电线路把电能输送到远处居民小区附近的降压变压器，经降低电压后输送到用户，设升、降变压器都是理想变压器，那么在用电高峰期，白炽灯不够亮，但电厂输送的总功率增加，这时（）A．升压变压器的副线圈的电压变大B．降压变压器的副线圈的电压变小C．高压输电线路的电压损失变大D．用户的负载增多，高压输电线中的电流减小参考答案：1．答案： CD解析：筑坝是储蓄水的势能，与内能无关，选项A错误；输电线截面积越小，电阻越大，越不利于降低输电时的损耗，选项B错误；在输送功率一定时，输电流线中的电流与输电电压成反比，选项C正确；发电机产生的电动势e＝nBSωsin ωt，故增大转子直径从而增大转子线圈的S，有利于提高发电机的输出电压，选项D正确.2．答案： B解析：升压变压器的输入电压不变，输出电压也不变，A选项错误；此时输电线路输电功率变大，输电电压不变，输电电流变大，电压损失ΔU＝ΔI×R线也变大，B选项正确；降压变压器输入电压降低，输出电压降低，但输出功率变大，输出电流变大，C、D选项错误．3．答案： A解析：高压输电时P=UI，I是输送电路上的电流。
2019年高考物理江苏专版总复习课时作业： 四十四 理想变压器电能的输送

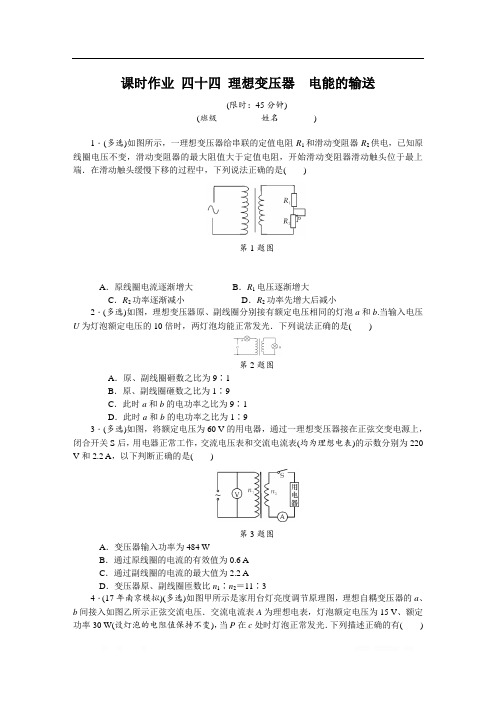

课时作业四十四理想变压器电能的输送(限时：45分钟)(班级________姓名________)1．(多选)如图所示，一理想变压器给串联的定值电阻R1和滑动变阻器R2供电，已知原线圈电压不变，滑动变阻器的最大阻值大于定值电阻，开始滑动变阻器滑动触头位于最上端．在滑动触头缓慢下移的过程中，下列说法正确的是()第1题图A．原线圈电流逐渐增大B．R1电压逐渐增大C．R2功率逐渐减小D．R2功率先增大后减小2．(多选)如图，理想变压器原、副线圈分别接有额定电压相同的灯泡a和b.当输入电压U为灯泡额定电压的10倍时，两灯泡均能正常发光．下列说法正确的是()第2题图A．原、副线圈砸数之比为9∶1B．原、副线圈砸数之比为1∶9C．此时a和b的电功率之比为9∶1D．此时a和b的电功率之比为1∶93．(多选)如图，将额定电压为60 V的用电器，通过一理想变压器接在正弦交变电源上，闭合开关S后，用电器正常工作，交流电压表和交流电流表(均为理想电表)的示数分别为220 V和2.2 A，以下判断正确的是()第3题图A．变压器输入功率为484 WB．通过原线圈的电流的有效值为0.6 AC．通过副线圈的电流的最大值为2.2 AD．变压器原、副线圈匝数比n1∶n2＝11∶34．(17年南京模拟)(多选)如图甲所示是家用台灯亮度调节原理图，理想自耦变压器的a、b间接入如图乙所示正弦交流电压．交流电流表A为理想电表，灯泡额定电压为15 V、额定功率30 W(设灯泡的电阻值保持不变)，当P在c处时灯泡正常发光．下列描述正确的有()甲乙第4题图A．灯泡正常发光时变压器线圈的总匝数与c点下方的匝数之比为44∶3B．当灯泡正常发光时电流表的读数为2 AC．将调压端的滑动触头P向下移动时，变压器的输入功率变小D．将调压端的滑动触头P向下移动时，变压器的输入电压变小5．(多选)如图所示为某供电系统，由交流发电机和理想变压器组成．发动机中矩形线圈的电阻不计，它可绕水平轴OO′在水平匀强磁场中以角速度ω匀速转动．变压器的原副线圈匝数N1＝100匝，一个副线圈N2对灯泡供电，另一个副线圈N3与电压表V3相连，且N2＝50匝，N3＝1匝．则()第5题图A．变压器铁芯中磁通量最大时，穿线原线圈N1与副线圈N2的磁通量之比为2∶1B．变压器铁芯中磁通量为零时，穿线原线圈N1与副线圈N2的磁通量变化率之比为2∶1C．电压表V1、V2、V3的示数之比U1：U2∶U3＝100∶50∶1D．如果角速度ω变为原来的2倍，则电压表V1、V2、V3的示数都变为原来的2倍6．(多选)某发电厂给远处输送一定功率的电能，为减少输电线路的损耗，在技术允许的情况下，不改变输电线路仅改变升压变压器和降压变压器的匝数比来实现(发电机输出电压不变且保证用户电压)；为达到使线路损耗功率变为原来的1/4，下述措施正确的是() A．将升压变压器副线圈与原线圈的匝数比变为原升压变压器匝数比的4倍B．将升压变压器副线圈与原线圈的匝数比变为原升压变压器匝数比的2倍C．将降压变压器原线圈与副线圈的匝数比变为原降压变压器匝数比的2倍D．将降压变压器原线圈与副线圈的匝数比变为比原降压变压器匝数比的2倍大一点7．(多选)在如图所示的远距离输电电路图中，升压变压器和降压变压器均为理想变压器，发电厂的输出电压和输电线的电阻均不变，随着发电厂输出功率的增大，下列说法中正确的有()第7题图A．升压变压器的输出电压增大B．降压变压器的输出电压增大C．输电线上损耗的功率增大D．输电线上损耗的功率占总功率的比例增大8．如图所示，在匀强磁场中，一矩形线圈绕垂直于磁感线的轴以角速度ω匀速转动，线圈通过电刷与理想变压器原线圈相连，副线圈接一滑动变阻器R，原、副线圈的匝数分别为n1、n2，要使理想电流表的示数变为原来的2倍，下列措施可行的是()第8题图A．n2和R都增大为原来的2倍B．n2和ω增大为原来的2倍C．ω和R都增大为原来的2倍D．磁感应强度B增大为原来的2倍9．交流发电机的发电原理是矩形线圈在匀强磁场中绕垂直于磁场的轴OO′匀速转动．一小型发电机的线圈共220匝，线圈面积S＝0.05 m2，线圈转动的频率为50 Hz，线圈内阻不计，磁场的磁感应强度B＝2πT．用此发电机所发出的交流电带动两个标有“220 V11 kW”的电动机正常工作，需在发电机的输出端a、b与电机之间接一个理想变压器，电路如图所示，求：(1)与变压器原线圈串联的交流电流表的示数为多大？(2)变压器原、副线圈的匝数比为多少？(3)发电机的输出电压为多少？第9题图10．发电机的端电压为220 V，输出电功率为44 kW，输电导线的电阻为0.2 Ω，如果用原、副线圈匝数之比为1∶10的升压变压器升压，经输电线路后再用原、副线圈匝数比为10∶1的降压变压器降压供给用户．(1)求用户得到的电压和功率；(2)若不经过变压而直接送到用户，求用户得到的功率和电压．课时作业(四十四)理想变压器 电能的输送1.ABD 【解析】 此题为变压器定压情况的相关讨论．P 下滑R 2由最大值逐渐减小，在电压不变情况下副线圈电流增大，所以R 1电压增大，变压器输入电流亦增大，AB 两选项正确；对R 2功率讨论运用类比法，将R 1看作电源内阻，利用前面直流电路结论——内外阻相等时电源输出功率最大，C 选项错误，D 选项正确；选ABD.2．AD 【解析】 由题中信息可得：变压器输入端电压U 1＝10U －1U ＝9U ，输出端U 2＝U ，根据匝数比关系有：n 1n 2＝U 1U 2＝91＝I 2I 1.①，故A 正确、B 错误；P a ＝UI 1.②，P b ＝UI 2.③，综合可得P a P b ＝19.选项C 错误、D 正确；选AD.3．BD 【解析】 用电器正常工作，则知变压器输出电压U 2＝60 V ，理想变压器输入功率等于输出功率，则P 1＝P 2＝U 2I 2＝60×2.2 W ＝132 W ，故A 错；通过原线圈的电流为I 1＝P 1U 1＝132220 A ＝0.6 A ，故B 对；通过副线圈的电流最大值为I 2m ＝2.2× 2 A ≈3.1 A ，故C 错；变压器原、副线圈匝数比为n 1n 2＝U 1U 2＝22060＝113，故D 对．4．AC 【解析】 由乙图知变压器输入电压最大值为311 V ，故U 1＝U m2＝220V ，所以n 1n 2＝U 1U 2＝443，A 选项正确；灯泡正常发光时，P 入＝P 出＝30 W ，所以I 1＝PU 1＝0.136A ，B 选项错误；P 向下移动时，n 2减小，U 2减小，输出功率减小，故输入功率减小，C 选项正确；变压器的输入电压不变，D 选项错误．5．CD 【解析】 理想变压器原、副线圈铁芯中磁通以及磁通变化率时刻相同，故AB 两选项都错；电压表测量有效值，根据电压比关系有U 1∶U 2∶U 3＝N 1∶N 2∶N 3＝100∶50∶1.C 正确；根据E m ＝nBSω，转速加倍，电动势最大值加倍，有效值也加倍，三电表示数亦加倍．D 选项正确．故选CD.6．BD 【解析】 线路损耗功率 P 损＝I 2R 线，线路电阻不变，要使损耗功率变为原来14，则电流变为原来12；输送功率P 输＝UI ，电流变为一半，故升压变压器输出电压应加倍，而原电压不变，所以升压变压器副线圈与原线圈的匝数比变为原来2倍，A 错B 正确；电流减小，线路损耗电压亦减小，故降压变压器的输入电压将大于原来的2倍，而用户所用电压——副线圈电压不变，故降压变压器的原副线圈匝数比应大于原来匝数比的2倍，C 错D 对．选BD.7．CD 【解析】 输入电压决定输出电压，输入电压不变，所以输出电压不变，选项A 错误；由I ＝PU ，U 损＝IR ，U 3＝U 2－U 损，因P 变大，I 变大，所以U 损变大，所以降压变压器初级电压U 3变小，B 错误；电路中损失的功率为P 损＝(PU 2)2R ，因P 变大，所以P 损变大，C 正确；P 损P ＝⎝⎛⎭⎫P U 2RP ＝PRU2，因P 变大，所以比值变大，D 正确；故选CD.8．A 【解析】 发电机产生感应电动势最大值E m ＝nBSω；变压器输入电压有效值U 1＝NBSω2；根据变压比公式，有：U 1U 2＝n 1n 2；根据欧姆定律有：I 2＝U 2R ；根据变流比公式有：I 1I 2＝n 2n 1；联立解得：I 1＝n 22NBS ω2n 21R ；若n 2和R 都增大为原来2倍，根据I 1＝n 22NBS ω2n 21R ，电流变为原来2倍，故A 正确；若n 2和ω增大为原来2倍，根据I 1＝n 22NBS ω2n 21R ，电流增大为原来8倍，故B 错；若ω和R 都增大为原来2倍 ，根据I 1＝n 22NBS ω2n 21R ，电流不变，C 错；若磁感应强度B 增大为原来22倍，仍根据I 1＝n 22NBS ω2n 21R ，发电流应增大为原来22倍，D 选项错误．9．(1)20 A (2)5∶1 (3)1100 V【解析】 (1)E m ＝NBS w ＝1100 2 V所以U 1＝E m2＝1100 VP 入＝P 出＝2P m ＝22 kW 故电流表示数 I 1＝P 入U 1＝20 A(2)副线圈电流I 2＝P 出U 2＝22×103220 A ＝100 A ，所以，n 1n 2＝I 2I 1＝5∶1.(3)由(1)可知U ＝1100 V .10．(1)219.6 V 43.92 kW (2)180 V 36 kW 【解析】 依题意可画出输电线路图如图所示．第10题图(1)升压变压器副线圈的输出电压 U 2＝n 2n 1U 1＝2200 V由P ＝U 1I 1得升压变压器原线圈输入电流I 1＝PU 1＝200 A则升压变压器副线圈输出电流 I 2＝n 1n 2I 1＝20 A输电线路上的电压损失和功率损失分别为 U R ＝I 2R ＝4 V ，P R ＝I 22R ＝0.08 kW加到降压变压器原线圈上的输入电流和电压分别为 I 3＝I 2＝20 A ，U 3＝U 2－U R ＝2 196 V降压变压器副线圈的输出电压和电流分别为 U 4＝n 4n 3U 3＝219.6 V , I 4＝n 3n 4I 3＝200 A用户得到的功率P 4＝U 4I 4＝43.92 kW.(2)若不采用高压输电，线路损失电压为 U R ′＝I 1R ＝40 V 用户得到的电压U ′＝U 1－U R ′＝180 V 用户得到的功率为P ′＝U ′I 1＝36 kW.。
高考物理总复习第十章 第2讲 变压器、电能的输送
2013-11-27
有志者事竟成
19
高考复习· 物理
考点二
电能的输送
3.通过一理想变压器，经同一线路输送相同的电功率P， 原线圈的电压U保持不变，输电线路的总电阻为R.当副线圈 与原线圈的匝数比为k时，线路损耗的电功率为P1，若将副线 圈与原线圈的匝数比提高到nk，线路损耗的电功率为P2，则 P2 P1和 分别为( P1 )
P kU
2
R.若将副线圈与原线圈的匝数比提高到nk，副线圈输出
P 电压为nkU，输出电流I′＝ nkU ，线路损耗的电功率为P2＝ I′
2
P 1 2 P2 R＝nkU R. ＝ 2，D项正确，A、B、C项错误． P1 n
高考复习· 物理
第十章 交变电流 传感器
2013-11-27
有志者事竟成
1
高考复习· 物理
第二讲
变压器
电能的输送
回扣教材
题型归类
误区反思
双基限时练
2013-11-27
有志者事竟成
2
高考复习· 物理
回扣教材•自主学习
2013-11-27
有志者事竟成
3
高考复习· 物理
知 识 梳 理
一、变压器原理 1．构造和原理．(如图10－2－1所示)
2013-11-27
有志者事竟成
16
高考复习· 物理
图10－2－4
2013-11-27
有志者事竟成
17
高考复习· 物理
A．电压表的示数等于5 V 5 B．电压表的示数等于 V 2 n2 C．实现点火的条件是 >1 000 n1 n2 D．实现点火的条件是 <1 000 n1
高考物理一轮总复习 专题11 交变电流 第2讲 变压器、电能的输送课后提能演练(2021年最新整理)
2018届高考物理一轮总复习专题11 交变电流第2讲变压器、电能的输送课后提能演练编辑整理：尊敬的读者朋友们：这里是精品文档编辑中心，本文档内容是由我和我的同事精心编辑整理后发布的，发布之前我们对文中内容进行仔细校对，但是难免会有疏漏的地方，但是任然希望（2018届高考物理一轮总复习专题11 交变电流第2讲变压器、电能的输送课后提能演练）的内容能够给您的工作和学习带来便利。
同时也真诚的希望收到您的建议和反馈，这将是我们进步的源泉，前进的动力。
本文可编辑可修改，如果觉得对您有帮助请收藏以便随时查阅，最后祝您生活愉快业绩进步，以下为2018届高考物理一轮总复习专题11 交变电流第2讲变压器、电能的输送课后提能演练的全部内容。
变压器、电能的输送一、选择题：在每小题给出的四个选项中,第1～4题只有一项符合题目要求，第5题有多项符合题目要求．1．（2017年成都模拟）我国“西电东送”采用高压输电，继三峡至常州500 kV直流输电工程后，又实现了三峡至广东的500 kV直流输电工程．采用高压直流输电有利于不同发电机为同一电网供电和不同电网的互联．已知发电机输出电压为450 V，关于高压直流输电，下列说法不正确的是（)A．高压输电可以减小输电电流，从而减小输电线的能量损耗B．为实现高压直流输电，可以用变压器直接改变恒定电流的电压C．升压变压器原、副线圈的匝数之比为9∶10 000D．恒定的直流输电可以有效消除交流高压输电中感抗和容抗的影响【答案】B【解析】采用高压直流输电，可以减小输电电流及交流输电中感抗和容抗的影响；变压器是利用互感现象进行工作的，对直流电路无变压作用；发电机发出的是正弦交变电流，先用变压器升压后再用整流器变成直流，变压器的匝数比为错误!＝错误!＝错误!＝错误!，故答案为B。
2．某用电器离供电电源的距离为L，线路上的电流为I，若要求线路上的电压降不超过U，已知输电线材料的电阻率ρ，则该输电线的横截面积的最小值为( )A．ρLRB．错误!C．错误!D．错误!【答案】D【解析】输电线上的电压降U＝2IR，其中R为一条输电线的电阻．由电阻定律可知R＝ρ错误!，联立以上两式可得S＝错误!,即输电线的横截面积最小值为S＝错误!，故D项正确．3．（2017年商州一模)如图所示，一理想变压器原线圈输入正弦式交流电，交流电的频率为50 Hz,电压表示数为11 000 V，灯泡L1与L2的电阻相等，原线圈与副线圈的匝数比为n1∶n2＝50∶1,电压表和电流表均为理想电表，则（)A．原线圈输入的交流电的表达式为u＝11 000·sin 50πt VB．开关S未闭合时，灯泡L1两端的电压为220 VC．开关S闭合后，电流表的示数为通过灯泡L1中电流的错误!D．开关S闭合后，原线圈输入功率增大为原来的错误!倍【答案】B【解析】原线圈的电压最大值U m＝11 000错误! V，角速度ω＝2πf＝100π rad/s，所以原线圈输入的交流电的表达式为u＝11 000错误!sin 100πt（V），故A项错误；开关S未闭合时，灯泡L1的两端的电压即为副线圈电压，则错误!＝错误!＝错误!，则开关S未闭合时，灯泡L1的两端的电压U2＝220 V，故B项正确；开关S闭合后，L1与L2并联，且电阻相等，所以电流表的示数与通过灯泡L1中电流相等，故C项错误;开关S闭合后，副线圈功率增大为原来的2倍，则原线圈输入功率增大为原来的2倍，故D项错误．（2017年东城模拟)如图所示，理想变压器原线圈a，b两端接正弦交变电压u,u＝220错误!4．sin 100πt（V），原、副线圈的匝数比n1∶n2＝10∶1，电压表接在副线圈c,d两端,输电线的等效电阻为R,原来开关S是断开的，则当S闭合一段时间后( ）A．电压表示数不变，示数为22 VB．电压表示数不变，示数为220错误! VC．灯泡L两端的电压将变大D．电流表示数一定为0【答案】A【解析】当S闭合一段时间后，电压表示数不变,由错误!＝错误!得U2＝错误!U1＝错误!×220 V＝22 V,即电压表示数为22 V，选项A正确，B错误；S闭合后有交流电通过电容器和电流表，电流表示数不为零，选项D错误；S闭合后,电容器与灯泡L并联的电阻减小，由于U2不变,所以灯泡L两端的电压将变小，选项C错误．5．(2017年济宁联考）一台理想变压器的原、副线圈的匝数比是5∶1，原线圈接入电压220 V的正弦交流电，各元件正常工作，一只理想二极管和一个滑动变阻器R串联接在副线圈上，如图所示．电压表和电流表均为理想交流电表，则下列说法正确的是( )A．原、副线圈中的电流之比为5∶1B．电压表的读数约为31.11 VC．若滑动变阻器接入电路的阻值为20 Ω，则1分钟内产生的热量为2。
江苏专用2022版高考物理一轮复习课后练习33变压器电能的输送含解析
变压器 电能的输送建议用时：45分钟1．(2019·黄冈中学模拟)下列关于交变电流、变压器和远距离输电的说法中不正确的是( )A ．理想变压器的输出电压由输入电压和原、副线圈匝数比决定B ．交变电流的最大值是有效值的2倍C ．降低输电损耗有两个途径：减小输电线的电阻和提高输电电压D ．如果把升压变压器的原线圈串联在电路中，副线圈的两端接在普通的交流电流表上，可以制成电流互感器B [理想变压器的输出电压由输入电压和原副线圈匝数比决定，选项A 正确；正弦交变电流的最大值是有效值的2倍，选项B 错误；降低输电损耗有两个途径：减小输电线的电阻和提高输电电压，选项C 正确；如果把升压变压器的原线圈串联在电路中，副线圈的两端接在普通的交流电流表上，可以制成电流互感器，选项D 正确。
]2．(2021·江苏省新高考适应性考试)小明分别按图1和图2电路探究远距离输电的输电损耗，将长导线卷成相同的两卷A 、B 来模拟输电线路，忽略导线的自感作用。
其中T 1为理想升压变压器，T 2为理想降压变压器，两次实验中使用的灯泡相同，灯泡的电压相等两次实验中( )图1图2A ．都接直流电源B ．A 两端的电压相等C ．A 损耗的功率相等D ．图1中A 的电流较大D [由于变压器只能改变交变电流，因此图2中不可能接直流电源，A 错误；T 2是降压变压器，根据n 3n 4＝I 4I 3>1，由于流过两个灯的电流相等，可知图2中流过A 的电流较小，加在图2中A 两端的电压较低，图2中A 消耗的功率较小，B 、C 错误，D 正确。
]3．(2019·苏锡常镇二模)如图所示，理想变压器原线圈接有正弦式交流电，R 为滑动变阻器，C 为平行板电容器，A 为交流电流表。
下列措施能使A 示数增大的是( )A ．仅减小交流电的频率B ．仅将滑片P 向上移动C ．仅减小C 两板间距离D ．仅增大原线圈的匝数C [减小交流电的频率，电容器的容抗增大，通过电容器的电流减小，故A 错误；电容器两端的电压是副线圈两端的电压，将滑片P 向上移动，对电容器两端的电压没有影响，故B 错误；减小C 两板间距离，由平行板电容器的电容C ＝εr S 4k πd可知电容增大，电容器的容抗减小，通过电容器的电流增大，所以通过A 示数增大，故C 正确；由理想变压器的电压与匝数的关系式U 2＝n 2n 1U 1可知，增大原线圈的匝数n 1，副线圈的电压U 2减小，通过电容器的电流减小，通过A 示数减小，故D 错误。
高考物理江苏专版一轮复习课件：第十章 第2节 变压器 电能的输送
频率关系
原、副线圈中电流的频率相等
制 电压 原线圈电压 U1 和匝数比决定副线圈电压 U2
约
副线圈的输出功率 P 出决定原线圈的输入功率
功率
关
P入
系 电流
副线圈电流 I2 和匝数比决定原线圈电流 I1
返回
[题点全练]
1．(2017·北京高考)如图所示，理想变压器
的原线圈接在 u＝220 2sin 100πt(V)的
返回
[解析] 当滑动变阻器的滑动触头 P 向上滑动时，滑动变阻
器连入电路的电阻 R 变大，则副线圈所在电路的总电阻 R 总变大，
因原、副线圈两端的电压 U1、U2 不变，则通过 R1 的电流 I2＝RU总2变
小，R1 消耗的功率 PR1＝I22R1 变小，选项 A 错误；R1 两端的电压 UR1＝I2R1 变小，则电压表 V 的示数 UV＝U2－UR1 变大，选项 B
返回
3．[多选](2018·定州月考)理想变压器的原线圈连接一只电流表，副 线圈接入电路的匝数可以通过滑动触头 Q 调节，如图，在副线 圈上连接了定值电阻 R0 和滑动变阻器 R，P 为滑动变阻器的滑 动触头。原线圈两端接在电压为 U 的交流电源上。则 ( )
A．保持 Q 的位置不动，将 P 向上滑动时，电流表的读数变大 B．保持 Q 的位置不动，将 P 向上滑动时，电流表的读数变小 C．保持 P 的位置不动，将 Q 向上滑动时，电流表的读数变大 D．保持 P 的位置不动，将 Q 向上滑动时，电流表的读数变小
返回
突破点(二) 理想变压器的动态分析(师生共研类)
常见的理想变压器的动态分析问题一般有两种：匝数比 不变的情况和负载电阻不变的情况。
匝数比不变的情况
负载电阻不变的情况
高中物理第二章交变电流习题课(二)变压器及电能的输送
12/10/2021
第十四页，共四十九页。
2．分析理想变压器动态问题的思路
12/10/2021
第十五页，共四十九页。
[例 2] (多选)一理想变压器的原线圈连接一只电流表，副线 圈接入电路的匝数可以通过滑动触头 Q 调节，如图所示．在 副线圈上连接了定值电阻 R0 和滑动变阻器 R，P 为滑动变阻 器的滑动触头．原线圈两端接在电压为 U1 的交流电源上．则( )
1．如图为远距离输电示意图，升压变压器 T1 的原、副线圈匝数比为 n1∶n2＝k∶1， 降压变压器 T2 的原、副线圈匝数比为 n3∶n4＝1∶k，在 T1 的原线圈两端接入一内 阻为 k2r、电动势 e＝Emsin ωt 的交流电源，两条输电线的总电阻为 r，假设用户处 的总电阻为 R，不考虑其他因素的影响，两变压器均为理想变压器，则输电线上损 失的电功率为( )
12/10/2021
第二十四页，共四十九页。
3．电损的计算 (1)电压损失：ΔU＝IR 线. (2)功率损失：ΔP＝I 线 U 线＝I2线·R 线．
12/10/2021
第二十五页，共四十九页。
[例 3] (多选)如图为远距离输送交流电的系统示意图，变压器均为理想变压器．随 着用户负载增多，发电机 F 达到额定功率时，降压变压器输出功率仍然不足，用户 的用电器不能正常工作．那么，在发电机以额定功率工作的情况下，为了适当提高 用户的电功率，可采取的措施是( )
B．220 2 Ω
C．440 Ω
D．440 2页，共四十九页。
解析：当原线圈中的电流 I1＝I0 时，副线圈中的电流 I2＝nn21I1＝1 A．副线圈的输出 电压有效值为 U2＝nn21U1＝220 V．因此副线圈电路中负载电阻的最小值 Rmin＝UI22＝ 220 Ω.故选 A. 答案：A
高考物理总复习 第2讲 变压器 电能的输送
第2讲变压器电能的输送必备知识·自主排查一、理想变压器1．构造：如图所示，变压器是由闭合铁芯和绕在铁芯上的________、________组成的．(1)原线圈：与交流电源连接的线圈，也叫________线圈．(2)副线圈：与负载连接的线圈，也叫________线圈．2．工作原理：电磁感应的________．3．理想变压器原、副线圈基本量的关系(1)功率关系：P入＝________．(2)电压关系：＝________．(3)电流关系：只有一个副线圈时，＝________．4．几种常用的变压器(1)自耦变压器——调压变压器，如图甲(降压作用)、乙(升压作用)所示．(2)互感器①电压互感器(n1>n2)：把高电压变成________，如图丙所示．②电流互感器(n1<n2)：把大电流变成________，如图丁所示．二、远距离输电1．减少输电电能损失的两种方法(1)减小输电线的电阻：根据电阻定律R＝ρ，要减小输电线的电阻R，在保证输电距离不变的情况下，可采用减小材料的________、增大导线的________等方法．(2)减小输电导线中的电流：在输电功率一定的情况下，根据P＝UI，要减小电流，必须提高________．2．远距离高压输电的分析(1)输电过程(如图所示)(2)输送电流①I＝＝.②I＝.(3)电压损失①ΔU＝U－U′.②ΔU＝________．(4)功率损失①ΔP＝P－P′.②ΔP＝________＝________＝.,教材拓展1.[人教版选修3－2P44T2改编]有些机床为了安全，照明电灯用的电压是36 V，这个电压是把380 V的电压降压后得到的．如果变压器的原线圈是1 140匝，副线圈是()A.1 081匝B．1 800匝C．108匝D．8 010匝2．[沪科版选修3－2P75T3]一理想变压器如图所示，其原、副线圈匝数之比n1∶n2＝4∶1，原线圈两端连接光滑导轨，副线圈与电阻R组成闭合电路．当直导线MN在匀强磁场中沿导轨向左匀速切割磁感线时，电流表的示数是10 mA，那么电流表的示数是()A．40 mAB．0C．10 mAD．2.5 mA3．[人教版选修3－2P50T3改编]从发电站输出的功率为220 kW，输电线的总电阻为0.05 Ω，用110 V和11 kV两种电压输电．两种情况下输电线上由电阻造成的电压损失之比为()A．100∶1B．1∶100C．1∶10D．10∶1关键能力·分层突破考点一理想变压器的工作原理和基本关系1．基本关系(1)理想变压器无漏磁，故原、副线圈中的ΔΦ相同．线圈无电阻，因此无电压降，副线圈两端电压U2＝n2，套在同一铁芯上的线圈，有＝＝＝….(2)无电能损失，因此P入＝P出，无论副线圈是一个还是多个，总有U1I1＝U2I2＋U3I3＋…，将电压关系代入可得n1I1＝n2I2＋n3I3＋….(3)变压器只能改变交变电流的电压和电流，不能改变交变电流的频率．2．基本关系式中物理量之间的决定关系制约关系电压原线圈电压U1和匝数比决定副线圈电压U2(当U1和匝数比不变时，不论负载电阻R变化与否，U2不会改变)功率副线圈的输出功率P出决定原线圈的输入功率P入(可简记为“用决定供”) 电流副线圈电流I2和匝数比决定原线圈电流I1角度1变压器基本关系的应用例1.[2021·广东卷，7]某同学设计了一个充电装置，如图所示．假设永磁铁的往复运动在螺线管中产生近似正弦式交流电，周期为0.2 s，电压最大值为0.05 V．理想变压器原线圈接螺线管，副线圈接充电电路，原、副线圈匝数比为1∶60.下列说法正确的是() A．交流电的频率为10 HzB．副线圈两端电压最大值为3 VC．变压器输入电压与永磁铁磁场强弱无关D．充电电路的输入功率大于变压器的输入功率命题分析试题情境属于基础性题目，以新型交流发电机和变压器为素材创设学习探索问题情境必备知识考查交变电流的基本物理量、理想变压器的原理及变压规律关键能力考查理解能力、推理论证能力．理解交变电流各物理量间关系和变压器原理学科素养考查物理观念、科学思维．要求考生掌握相关物理量间关系的前提下解决问题角度2多个副线圈的变压器例2.[2021·河北卷，8] (多选)如图，发电机的矩形线圈长为2L、宽为L，匝数为N，放置在磁感应强度大小为B的匀强磁场中．理想变压器的原、副线圈匝数分别为n0、n1和n2，两个副线圈分别接有电阻R1和R2.当发电机线圈以角速度ω匀速转动时，理想电流表读数为I.不计线圈电阻，下列说法正确的是()A．通过电阻R2的电流为B．电阻R2两端的电压为C．n0与n1的比值为D．发电机的功率为命题分析试题情境属于基础性题目，以交流发电机和变压器为素材创设学习探索问题情境必备知识考查理想变压器、变压器各物理量的关系关键能力考查理解能力、推理论证能力．理解有两个副线圈的变压器的工作原理学科素养考查物理观念、科学思维．要求考生抓住同一铁芯上两副线圈磁通量及变化相等解决问题角度3理想变压器的动态分析例3.[2021·湖北模拟]如图所示，理想变压器原线圈接入有效正弦交流电，副线圈接入最大阻值为2R的滑动变阻器和阻值为R的定值电阻．在变阻器滑片从a端向b端缓慢移动的过程中()A.电流表A1示数减小B．电流表A2示数增大C．原线圈输入功率先增大后减小D．定值电阻R消耗的功率先减小后增大[思维方法]分析变压器动态问题的基本思路跟进训练1.L1和L2是高压输电的两条输电线，现要通过变压器测量L1和L2之间的电压，如图的四种电路连接正确的是()2．升流器是电力部门和工矿企业的电器设备做电流负载试验及温升试验的专用设备，其工作原理简化如图所示．某次外接调压器进行伏安特性试验，升流器第一级T1的自耦线圈滑头P位于线圈中点，T2为第二级升流器，T1、T2均为理想变压器，不计线路电阻．当采集负载R的电流值为ab输入端电流值的10倍时，则第二级升流器T2的匝数比为()A．1∶5 B．3∶1 C．4∶1 D．5∶1考点二远距离输电分析远距离输电问题的三个关键1．理清三个回路2．抓住两个联系(1)回路1和回路2的联系——升压变压器→基本关系：＝＝，P1＝P2.(2)回路2和回路3的联系——降压变压器→基本关系：＝＝，P3＝P4.3．明确三个重要关联式(联系两个变压器的纽带)(1)功率关联式：P2＝ΔP＋P3，其中ΔP＝ΔUI线＝R线＝.(2)电压关联式：U2＝ΔU＋U3.(3)电流关联式：I2＝I线＝I3.例 4.[2021·山东卷，9](多选)输电能耗演示电路如图所示．左侧变压器原、副线圈匝数比为1∶3，输入电压有效值为7.5 V的正弦交流电．连接两理想变压器的导线总电阻为r，负载R的阻值为10 Ω.开关S接1时，右侧变压器原、副线圈匝数比为2∶1，R上的功率为10 W；接2时，匝数比为1∶2，R上的功率为P.以下判断正确的是()A．r＝10 ΩB．r＝5 Ω命题分析试题情境属于基础性题目，以输电能耗演示电路为素材创设学习探索问题情境必备知识考查理想变压器、输电过程中功率损耗和电压损失关键能力考查理解能力、推理论证能力．理解远距离输电过程的特点学科考查物理观念、科学思维．要求考生应用恒定电流知识解决变压素养器和远距离输电问题，即知识的迁移跟进训练3.(多选)寒冷的冬天为清除高压电线上的冰凌，有人设计了这样的融冰思路：通过降低输电电压的方式除冰．若正常供电时，高压线上输电电压为U，电流为I，输电线损耗功率为P，除冰时，输电线损耗功率需变为100P，则除冰时(设输电功率和输电线电阻不变)() A．输电电流为100I B．输电电流为10IC．输电电压为D．输电电压为4．小明分别按图1和图2电路探究远距离输电的输电损耗，将长导线卷成相同的两卷A、B来模拟输电线路，忽略导线的自感作用．其中T1为理想升压变压器，T2为理想降压变压器，两次实验中使用的灯泡相同，灯泡获得的电压相等，两次实验中()A．都接直流电源B．A两端的电压相等C．A损耗的功率相等D．图1中A的电流较大考点三交变电流在生产、生活中的应用(STSE问题)素养提升情境1疫情防控(多选)疫情中某新建病房的供电系统可简化为如图所示的电路图．图中a、b所接的电源的内阻为r＝1 Ω，电动势e随时间的变化关系为e＝325 sin 100πt(V)；Ⅰ等效为病房中的照明电路，其等效电阻为22 Ω；Ⅱ等效为病房中的紫外线消毒电路，其等效电阻为10.5 Ω；Ⅲ等效为医护人员使用的生活区照明电路，其等效电阻为44 Ω.下列说法正确的是() A．当S1、S2、S3都断开时，电压表读数为220 VB．当S1闭合，S2、S3都断开时，电流表读数为10 AC．当S2闭合，S1、S3都断开时，电压表读数为210 VD．当S1、S3都闭合，S2断开时，电流表读数为20 A情境2手机无线充电随着科技的不断发展，手机无线充电技术也是现在的一个热门话题，而手机的无线充电原理图可以简化为图甲所示，实际上相当于一个变压器．技术是不断革新的，现在市面上又出现了一个无线充电器同时给两台或多台手机充电的技术，实际上相当于一个有多个副线圈的变压器，如图乙所示．若无线充电器转换器(原线圈)中的线圈匝数用n1表示，两端电压用U1表示，电流用I1表示，输入功率用P1表示，两台手机电力接收线圈(两个副线圈)中的线圈匝数分别用n2、n3表示，两端电压分别用U2、U3表示，电流分别用I2、I3表示，输出功率分别用P2、P3表示，若不计原、副线圈磁通量损失，下面关于无线充电器转换器和手机中的线圈匝数、电压、电流、功率关系正确的是()A．n1＝n2＋n3B．＝＝C．＝＝D．＝＝情境3风力发电新能源风力发电作为新能源，近几年来得到了快速发展，如图所示风车阵中发电机的输出功率为100 kW，输出电压是250 V，用户需要的电压是220 V，输电线的电阻为10 Ω.若输电线因发热而损失的功率为输送功率的4%，试求：(1)在输电线路中设置的升、降压变压器原、副线圈的匝数比；(2)用户得到的电功率．第2讲变压器电能的输送必备知识·自主排查一、1．原线圈副线圈(1)初级(2)次级2．互感现象3．P出4．(2)低电压小电流二、1．(1)电阻率横截面积(2)输电电压2．(3)IR(4)I2R R教材拓展1．解析：由题意知U1＝380 V，U2＝36 V，n1＝1 140，则＝得n2＝n1＝108.选项C正确．答案：C2．答案：B3．解析：由题意知输电线上的电流I＝，则输电线的总电阻造成的电压损失ΔU＝IR ＝，故＝＝＝＝，故选项A正确．答案：A关键能力·分层突破例1解析：交流电的周期为0.2 s，频率f＝＝5 Hz，A错误；根据变压器原、副线圈的电压规律可知＝，由于原线圈的电压最大值为0.05 V，故副线圈的电压最大值为3 V，B正确；变压器的输入电压由螺线管与永磁铁相对运动产生，故输入电压与永磁铁的磁场强弱有关，C错误；理想变压器的输入功率等于输出功率，D错误．答案：B例2解析：电阻R1两端的电压U1＝IR1，由变压器电压规律有＝，解得U2＝，则通过电阻R2的电流I2＝＝I，A错误，B正确；由题意可知发电机电动势的最大值E m＝NBSω＝2NBL2ω，电动势的有效值E＝＝NBL2ω，由变压器的电压规律有＝，所以＝＝，C正确；变压器的输入功率等于输出功率，所以发电机的功率P＝P1＋P2＝，D错误．答案：BC例3解析：由于原线圈所接有效电压恒定，匝数比恒定，故变压器副线圈的输出有效电压恒定，变阻器的滑片从a端向b端缓慢移动的过程中，由数学知识可知，变压器副线圈所接的电阻值逐渐增大，则由欧姆定律得I2＝，可知副线圈的电流逐渐减小，由＝可知变压器原线圈的电流I1也逐渐减小，A正确，B错误；原线圈的输入功率为P入＝U1I1，由于I1逐渐减小，则原线圈的输入功率逐渐减小，C错误；由于副线圈的电流逐渐减小，则定值电阻与变阻器右半部分并联的总电流减小，又与定值电阻并联的变阻器右半部分的电阻值减小，则由并联分流规律可知，流过定值电阻的电流逐渐减小，则由公式P R＝I2R可知，定值电阻R消耗的电功率逐渐减小，D错误．答案：A1．解析：通过变压器测量L1和L2之间的电压，变压器原线圈应并联在L1和L2之间，由于电压表量程较小，变压器应为降压变压器，原线圈匝数应大于副线圈匝数，选项A正确．答案：A2．解析：本题考查理想变压器的物理量关系．设ab端的电流为I1，第二级升流器T2的输入端电流为I2，采集负载R的电流为I3，根据理想变压器的原理可知，＝＝，联立解得＝，由于I3＝10I1，可得k＝5，D正确．答案：D例4解析：左侧变压器副线圈上的电压U2＝3×7.5 V＝22.5 V，当开关S接1时，电阻R上的电压，即右侧变压器的副线圈上的电压U4＝＝10 V，电流I4＝＝1 A，则右侧变压器原线圈上的电压U3＝×10 V＝20 V，电流I3＝×1 A＝0.5 A，则r＝＝5 Ω，B项正确；当开关S接2时，设导线上的输电电流为I，则右侧变压器副线圈上的电流为0.5I，由右侧变压器原、副线圈上的电压关系可知＝，解得I＝3 A，则R上的功率P＝(0.5I)2R＝22.5 W，D项正确．答案：BD3．解析：输电线上损失的功率P＝I2R，而P′＝100P＝R，所以I1＝10I，选项A错误，B正确；输电功率不变，即有UI＝U1I1，则U1＝，选项C错误，D正确．答案：BD4．解析：由于变压器只能改变交变电流，因此图2中不可能接直流电源，A错误；T2是降压变压器，根据＝＞1，由于流过两个灯的电流相等，可知图2中流过A的电流较小，加在图2中A两端的电压较低，图2中A消耗的功率较小，B、C错误，D正确．答案：D情境1解析：由电动势E随时间的变化关系e＝325 sin 100πt(V)可知，电动势有效值为E＝230 V．当S1、S2、S3都断开时，路端电压等于电源电动势，所以电压表读数为230 V，A错误；当S1闭合，S2、S3都断开时，外电路电阻R1＝22 Ω，由闭合电路欧姆定律可知，电流表读数为I1＝＝A＝10 A，B正确；当S2闭合，S1、S3都断开时，外电路电阻R2＝10.5 Ω，由闭合电路欧姆定律可知，电流表读数为I2＝＝A＝20 A，电压表读数为U＝E－I2r＝230 V－20×1 V＝210 V，C正确；当S1、S3都闭合，S2断开时，外电路为Ⅰ和Ⅲ电路并联，则外电路电阻R3＝Ω，由闭合电路欧姆定律可知，电流表读数为I3＝＝A＝14.7 A，D错误．答案：BC情境2解析：本题结合生活中的变压器的应用，对多个副线圈的变压器的问题进行考查，进一步帮助学生理解变压器的工作原理．变压器原、副线圈匝数之间无特定关系，A错误；原、副线圈磁通量变化率相同，根据法拉第电磁感应定律，感应电动势与线圈匝数成正比，则两端电压与线圈匝数成正比，B正确；原、副线圈如果没有能量损失，满足P入＝P出，单个副线圈的情况下，满足U1I1＝U2I2，所以＝＝，电流与匝数成反比，多个副线圈的情况下，也满足P入＝P出，即P1＝P2＋P3，U1I1＝U2I2＋U3I3，n1I1＝n2I2＋n3I3，所以C、D 错误．答案：B情境3解析：(1)输电线损失的功率P损＝P×4%＝100 kW×4%＝4 kW输电线上的电流I2＝＝A＝20 A升压变压器输出电压U2＝＝V＝5×103 V升压变压器原、副线圈匝数比＝＝＝电压损失U损＝I2R线＝20×10 V＝200 V降压变压器原线圈两端电压U3＝U2－U损＝4 800 V降压变压器原、副线圈匝数比＝＝(2)用户得到的电功率即降压变压器的输出功率P用＝P－P损＝P(1－4%)＝96 kW.答案：(1)1∶20240∶11(2)96 kW素养聚焦：本题以风力发电作为新能源设置问题情境．要求考生认识科学·技术·社会·环境的关系，树立保护环境并推动社会可持续发展的责任意识．。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变压器 (2)
1． 电压瞬时值的交流电，加在标有“220V、100W”的白炽灯泡上，经过多少个
周期电流做功为10J，此交流电加在变压比为20∶1的理想变压器的初级，那末
次级的输出电压的最大值是？频率是？
2． 理想变压器原线圈接在电压恒定的交流电源上，副线圈上接电阻为R的
电热器，此时变压器恰好在额定功率下工作，则下列做法能保证变压器安全的是
( )
A．只减少副线圈的匝数
B．只增加副线圈的匝数
C．只能减少R的阻值
D．只能减少原线圈的匝数
3． 变压器原线圈1400匝，副线圈700匝并接有电阻R，当变压器工作时原副
线圈中 （ ）
A．电流频率比为2∶1 B、功率比为2∶1
C．电流比为2∶1 D、电压之比为2∶1
4． 理想变压器原、副线圈的匝数比为4：1,原线圈接在u=311sin100πt(V)的交
流电源上,副线圈所接的负载电阻是111Ω,则副线圈中电流大小是（ ）
A．5A B.11A C.20A D.55A
5． 理想变压器正常工作时，原、副线圈中相同的物理量为( )
A．每匝线圈中磁通量的变化率
B．交变电流的频率
C．原线圈的输入功率和副线圈的输出功率
D．原线圈中的感应电动势和副线圈中的感应电动势
6． 理想变压器原、副线圈匝数比为1:15，当原线圈接在6V的电池两端后，副
线圈的输出电压为（ ）
A．90V B．0.4V C．6V D．0V
7． 理想变压器的副线圈上有一个标有“220V，10W”字样的灯泡正常发光，原
线圈中的电流为0.025A，则原线圈的电压U1是多少？原副线圈的匝数比n1:n
2
是多少？
8． 变压器是根据电磁感应原理工作的，所以变压器只能改变 电的电
压．在远距离送电中，导线上会有电能损失，损失的电能主要由电流的 引
起，在输电功率一定时，输电电压越 ，电能损失就越小。
9． 某机床上用的照明灯电压为36 V，如果用220 V的电压降压得到，机床上
变压器的原线圈匝数为2 200匝，则副线圈匝数可能是（ ）
A．36匝
B．220匝
C．360匝
D．36 000匝
10． 用变压器给负载供电，能增加变压器输入功率的办法是（ ）
A．减小负载电阻R的阻值 B．增加原线圈的匝数
C．加粗原线圈的导线 D．减少副线圈的匝数
参考答案：
1． 答案： 5，15.55，50
2． 答案： A
解析：
3． 答案： D
解析：
4． 答案： A
5． 答案： ABC
解析： 原、副线圈绕在同一个闭合铁芯上，因此每匝线圈中磁通量的变化率均
相同，理想变压器输入与输出功率相等，且频率相同．原、副线圈中感应电动势
的比等于原、副线圈匝数比．故ABC是正确的．
6． 答案： D
7． 答案： 400v 20:11
8． 答案： 交流、热效应、高
9．答案： C
10． 答案： A
