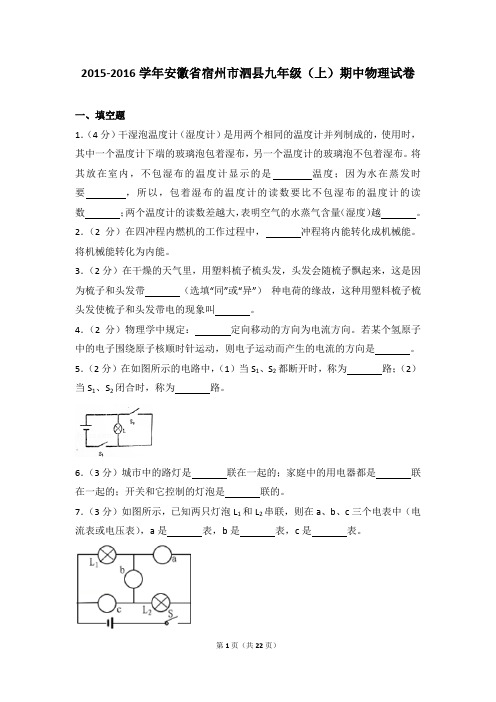

2015-2016学年安徽省宿州市泗县九年级（上）期中物理试卷一、填空题1．（4分）干湿泡温度计（湿度计）是用两个相同的温度计并列制成的，使用时，其中一个温度计下端的玻璃泡包着湿布，另一个温度计的玻璃泡不包着湿布。
将其放在室内，不包湿布的温度计显示的是温度；因为水在蒸发时要，所以，包着湿布的温度计的读数要比不包湿布的温度计的读数；两个温度计的读数差越大，表明空气的水蒸气含量（湿度）越。
2．（2分）在四冲程内燃机的工作过程中，冲程将内能转化成机械能。
将机械能转化为内能。
3．（2分）在干燥的天气里，用塑料梳子梳头发，头发会随梳子飘起来，这是因为梳子和头发带（选填“同”或“异”）种电荷的缘故，这种用塑料梳子梳头发使梳子和头发带电的现象叫。
4．（2分）物理学中规定：定向移动的方向为电流方向。
若某个氢原子中的电子围绕原子核顺时针运动，则电子运动而产生的电流的方向是。
5．（2分）在如图所示的电路中，（1）当S1、S2都断开时，称为路；（2）当S1、S2闭合时，称为路。
6．（3分）城市中的路灯是联在一起的；家庭中的用电器都是联在一起的；开关和它控制的灯泡是联的。
7．（3分）如图所示，已知两只灯泡L1和L2串联，则在a、b、c三个电表中（电流表或电压表），a是表，b是表，c是表。
8．（2分）将一根镍铬合金丝均匀拉长接入电路，其电阻将；若将这根镍铬合金丝对折后接入电路，其电阻将。
（填“增大”、“减小”或“不变”）9．（3分）如图是分别表示三个滑动变阻器使用时的连接方法，如果滑片P都向右移动时，变阻器电阻值改变的情况分别是：（1），（2），（3）（选变大、变小或不变）。
10．（3分）如果导体两端的电压是1V，通过的电流是1A，这段导体的电阻是Ω，若该导体两端的电压是2V时，电阻是Ω，若不加电压，通过的电流为0时，其电阻是Ω。
二、选择题11．（3分）无论是酷暑还是严冬，在使用冷暖空调的房间的窗户玻璃上，一般会出现凝结水珠的现象。
2015-2016年安徽省合肥四十二中九年级(上)期中物理试卷带参考答案

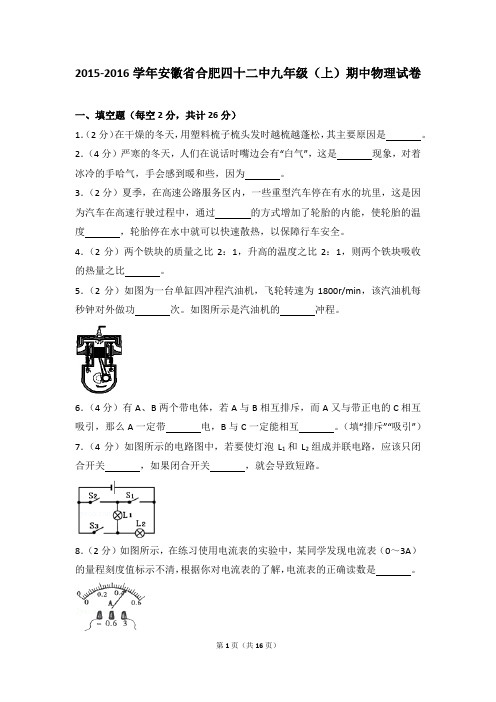

2015-2016学年安徽省合肥四十二中九年级（上）期中物理试卷一、填空题（每空2分，共计26分）1．（2分）在干燥的冬天，用塑料梳子梳头发时越梳越蓬松，其主要原因是。
2．（4分）严寒的冬天，人们在说话时嘴边会有“白气”，这是现象，对着冰冷的手哈气，手会感到暖和些，因为。
3．（2分）夏季，在高速公路服务区内，一些重型汽车停在有水的坑里，这是因为汽车在高速行驶过程中，通过的方式增加了轮胎的内能，使轮胎的温度，轮胎停在水中就可以快速散热，以保障行车安全。
4．（2分）两个铁块的质量之比2：1，升高的温度之比2：1，则两个铁块吸收的热量之比。
5．（2分）如图为一台单缸四冲程汽油机，飞轮转速为1800r/min，该汽油机每秒钟对外做功次。
如图所示是汽油机的冲程。
6．（4分）有A、B两个带电体，若A与B相互排斥，而A又与带正电的C相互吸引，那么A一定带电，B与C一定能相互。
（填“排斥”“吸引”）7．（4分）如图所示的电路图中，若要使灯泡L1和L2组成并联电路，应该只闭合开关，如果闭合开关，就会导致短路。
8．（2分）如图所示，在练习使用电流表的实验中，某同学发现电流表（0～3A）的量程刻度值标示不清，根据你对电流表的了解，电流表的正确读数是。
9．（4分）长江路上有很多路灯，一般情况下由一个开关能同时控制几十盏路灯，天黑时合上这个开关，这些路灯总是同时亮早上同时熄灭，它们之间的连接方式是联，你的判断依据是。
二、选择题（每小题只有一个正确的选项，请将正确选项的字母写在表格的对应位置，每小题3分，共计24分）10．（3分）在一个标准大气压下，质量为1Kg、初温为30℃水，吸收2.1×104J 的热量后，（水的比热容是4.2×103J/Kg•℃）末温是（）A．50℃B．5℃C．35℃D．80℃11．（3分）下列关于温度、热量和内能的说法中正确的是（）A．物体温度升高，一定吸收了热量B．物体放出热量时，温度一定降低C．物体温度升高，内能一定增加D．物体内能增加时，温度一定升高12．（3分）已知铜的比热是铅的比热的3倍，质量相等的铜块和铅块，吸收相同的热量后互相接触，下列说法正确的是（）A．铜块一定向铅块传热B．铜块一定不会向铅块传热C．铅块一定向铜块传热D．铅块、铜块之间不一定传热13．（3分）关于静电知识，下列说法正确的是（）A．玻璃棒与丝绸摩擦时玻璃棒带正电，是因为玻璃棒得到正电荷B．不带电的物体同样具有电荷C．验电器的工作原理是带电体吸引轻小物体D．只有正电荷定向移动才能形成电流14．（3分）日常的生活经验告诉我们，家中的电灯、插座、彩色电视机、电冰箱等电器设备之间的连接方式是（）A．一定是并联B．可以是串联，也可以是并联C．一定是串联D．电灯与插座应该串联，彩色电视机与电冰箱应该并联15．（3分）如图，电源电压是6V且保持不变，开关S闭合后，电压表的示数是2V，则（）A．L1两端的电压是2V B．L2两端的电压是4VC．L1两端的电压是4V D．L2两端的电压是6V16．（3分）微波炉的炉门开关S1断开，控制开关S2闭合时，微波炉不工作，S1与S2都闭合时，微波炉正常工作，图中符合要求的电路是（）A．B．C．D．17．（3分）如图所示电路中，甲、乙两处分别接入电流表或电压表。
九年级(上)期中物理试卷
九年级（上）期中物理试卷一、选择题（每题2分，共16分）下列各题均只有一个正确选项，请将正确选项的代号用2B 铅笔填涂在答题纸的相应位置上，更改答案时，用橡皮擦去，重新填涂．1．(★★★★)家用节能灯正常工作的电流最接近（）A．0.05安B．0.5安C．5安D．50安2．(★★★★)下列各物理量中，可用来鉴别物质的是（）A．重力B．质量C．密度D．压强3．(★★★★)在下列器材或装置中，利用大气压工作的是（）A．吸尘器B．船闸C．液位计D．密度计4．(★★★★)如图所示为四件厨房用品，其中使用时为了减小压强的是（）A．水果刀B．削皮器C．枕板D．切蛋器5．(★★★)将重为4牛的金属实心小球轻放入盛有水的烧杯中，若溢出水重1牛，则小球所受到浮力的大小（）A．一定为1牛B．可能为3牛C．一定为4牛D．可能为4牛6．(★★★★)下列各电路图中，电压表能测L 1灯两端电压的是（）A．B．C．D．7．(★★★)甲、乙两个完全相同的杯子盛有不同浓度的盐水，将同一个鸡蛋先后放入其中．当鸡蛋静止时，两个杯子中液面恰好相平，鸡蛋所处的位置如图所示．则（）A．甲杯底部所受的液体压力较大B．乙杯底部所受的液体压强较大C．鸡蛋在甲杯里排开液体的质量较大D．鸡蛋在乙杯中受到液体的浮力较大8．(★★)在图中，底面积不同的甲、乙圆柱形容器（S 甲＞S 乙）分别装有不同的液体，两液体对甲、乙底部的压强相等．若从甲、乙中抽取液体，且被抽取液体的体积相同，则剩余液体对甲、乙底部的压力F 甲、F 乙与压强p 甲、p 乙的大小关系为（）A．F甲＞F乙，p甲＞p乙B．F甲＜F乙，p甲=p乙C．F甲＜F乙，p甲＞p乙D．F甲＞F乙，p甲＜p乙二、填空题（共26分）请将结果填入答题纸的相应位置．9．(★★★★)教室里的日光灯正常工作电压为 220 伏，各日光灯之间是并联的（选填“并联”或“串联”）；日光灯与控制它的电键之间是串联的（均选填“串联”或“并联”）．10．(★★★)在物理学中，把垂直作用在物体表面并指向表面的力叫做压力，并用压强来表示压力产生的作用效果．用980牛的压力作用在2米2的面积上，产生的压强为490 帕，它的物理意义是 1m 2的面积上受到的压力490N ．211．(★★★)著名的马德堡半球实验证明了大气压强的存在，意大利物理学家托里拆利首次用实验测定了大气压强的值．实验表明大气压强的大小随海拔高度的变化而变化，海拔高度越低，大气压强就越大（选填“大”或“小”），热气球上常用的高度计实际上是将气压计（填写仪器名称）经重新标度后直接显示海拔高度的．12．(★★★)通过某导体的电流为0.4安，其物理意义是每秒钟通过导体横截面的电量为0.4库仑，如图所示，通过导体的电流为0.4安时，导体两端的电压为2 伏．当导体两端的电压为5伏时，导体的电阻为 5 欧．13．(★★★)停在江面上的一艘游船，重为6000牛，船底距江面0.5米，则该船船底受到的压强为 4900 帕，游船受到的浮力为 6000 牛．若该游船由长江驶入大海，游船的船身将上浮（选填“上浮”或“下沉”）一些．大江中有一桥墩浸在水中的体积为20米3，它受到的浮力大小为 0 牛．14．(★★★)将甲、乙两个相同的容器，如图所示的方法放置在水平的桌面上，若两个容器中分别装入质量相同的水，且都未装满，则水对容器底部的压强关系为p 甲＞ p 乙，水对容器底部的压力关系是F 甲＜ F 乙．两个容器对桌面的压力关系是F 甲′= F 乙′，对桌面的压强关系是p 甲′＞ p 乙′．（均选填“＞”，“＜”或“=”）15．(★★)在研究压力形变效果的实验中，小明同学选用了两种不同材质的海绵A、B，若干完全相同的砖块进行实验．实验中，他将砖块分别叠放在A、B海绵的表面，并保持海绵的受力面积相同，实验过程如图（a）（b）（c）（d）所示，观察到海绵的形变程度为△L 1、△L 2、△L 3和△L 4，且△L 2＞△L 4，△L 1＞△L 3．请根据实验条件及观察到的实验现象，归纳得出初步结论．（1）分析比较图（a）和（b）或（c）和（d）中海绵形变程度以及相关条件可得：不同材质组成的海绵受到的压力相同，受力面积也相同，海绵的形变程度不同．（2）分析比较图（a）和（c）或（b）和（d）中海绵形变程度及相关条件可得：相同材质组成的海绵，受力面积相同，压力大，形变程度也大．三、作图题（共8分）请将图直接画在答题纸的相应位置，作图题必须用2B铅笔．16．(★★★)在图中，重为4牛的小球漂浮在水面上，用力的图示法画出小球所受的浮力F 浮．17．(★★★)如图所示，静止在斜面上的物体A对斜面的压力为4牛，请用力的图示法画出该物体对斜面的压力F．18．(★★)在如图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上．补上后要求：闭合电键S后，灯L 1和L 2都能发光，且电流表只测量通过灯L 2的电流．19．(★★)在图中的○里填上适当的电表符号，填上后要求电路成为正确的并联电路．四、计算题（共22分）请将计算过程和答案写入答题纸的相应位置．20．(★★★)体积为5X10 -4米3的金属球浸没在水中，求金属球受到的浮力F 浮．21．(★★★)将电阻R接在电压为6伏的电源两端，30秒内通过电阻R的电荷量为12库仑．求：（1）通过电阻R的电流；（2）电阻R的阻值．22．(★★★)底面积为0.01米2的容器中，盛有2千克的水，水深20厘米．容器质量为1千克，放在水平桌面中央．求：（1）容器底部受到水的压力；（2）容器对桌面的压强．23．(★★)如图所示的甲、乙两个实心正方体分别放在水平地面上．①若甲的质量为1千克，求物体甲的密度ρ甲；②若乙的质量为2千克，求物体乙对地面的压强p 乙；③若甲、乙的质量分别是m、2m，底面积分别是S、nS（n＞2），要使两个正方体对水平地面的压强相等，可同时在两个正方体上表面施加一个竖直方向、大小相等的力F．某同学分别设计了如右表所示的四种方案．选择：方案 B、C 的设计是可行的；且方案 C 的力F最小；求出：可行的方案中的最小力F 小．五、实验题（共18分）请根据要求在答题纸的相应位置作答．24．(★★★)“测定物质的密度”的实验原理是ρ= ，实验中用天平测物体的质量，实验中多次实验的目的是减小误差．25．(★★★)如图为“探究液体内部的压强与哪些因素有关”实验中的情景，在实验中研究液体内部压强的仪器叫做 U形管压强计，这个仪器通过 U形管左右两管中液面高度差来反映所测液体压强的大小，（A）、（B）、（C）、（D）四图中容器内都盛有水，观察比较（A）、（B）、（C）可得出的结论是在同一液体的同一深度，液体向各个方向压强都相等．观察比较（C）、（D）两图可得出的结论是在同一液体中，深度越大，液体压强越大．26．(★★★)在图“验证阿基米德原理”的实验中，实验目的是研究浸没在液体中的物体受到的浮力与它排开水的重力所受重力之间的关系．实验过程及记录的数据用图中字母表示，其中物体受到的重力大小等于弹簧测力计示数F 1，物体受到的浮力大小等于弹簧测力计两次示数差（F 1-F 2）．若阿基米德原理成立，液体密度为ρ液，则（F 1-F 2）与（V 2-V 1）应满足的关系为 F 1-F 2=ρ水（V 2-V 1）g （用字母表示）．12水2127．(★★)小李和小明为研究导体的某种性质．选用的器材有：多节新干电池、电流表、电压表、电键、若干导线，以及长度相同，但材料不同（A、B两种金属）和横截面积不同（粗、细两种规格）的甲、乙、丙三根导体．该同学正确连接电路，并将实验测得的数据记录在表一、表二和表三中．①在实验过程中，同学是用增加串联干电池的节数的方法改变导体两端的电压．②分析比较实验序号1、2、3（或4、5、6或7、8、9）的电压和电流变化的倍数关系可得的初步结论是：同一导体，通过导体的电流与导体两端的电压成正比．③进一步分析比较实验序号1、2、3（或4、5、6或7、8、9）中的电压和电流的比值，可得到的结论是：同一导体，电压与电流的比值相同．进一步分析比较实验序号1、2、3（和4、5、6和7、8、9）中的电压和电流的比值，可得到的结论是：不同导体，电压与电流的比值不同．④又分析比较实验序号 1、7（或2、4或3、5、8）发现：当电压相同时，电压与电流的比值越大的导体，通过该导体的电流就越小，电压与电流的比值反映了导体对电流的阻碍作用．⑤小李和小明在仔细研究了表一、表二和表三后又有了新发现：导体的材料和导体的横截面积会影响导体两端电压和通过导体电流的比值．小明分析表二和表三得出了“导体横截面积越小，导体两端电压和通过导体电流的比值越小”的结论，你认为这一结论是错误的（选填“正确”或“错误”）．。
九年级物理期中考试试卷及答案
九年级物理期中考试试卷及答案姓名：1.试卷分为第Ⅰ卷（选择题）和第Ⅱ卷（非选择题）两部分，共21题。
2.试卷满分100分，请将选择题填入框内。
第Ⅰ卷（选择题共30分）一、选择题（每小题只有1个选项符合题意。
每小题2分）1.一木块重30N，在大小为10N的水平拉力作用下，10s内沿水平地面匀速前进5m，则重力对木块做的功是（）A. 0JB. 150JC. 50JD. 200J2.春季运动会上，李明同学在中学男子5kg级铅球项目中打破了我市14.8m的纪录，创造了15.0m的新纪录．若他破纪录的一掷，用的力是500N，则他对铅球做的功是（）A. 750JB. 7400JC. 7500JD. 条件不足，无法判断3.机械效率越高，则（）A. 机械做的有用功越多B. 机械做的总功越少C. 在做相同的总功时，机械做的额外功越多D. 在做相同的总功时，机械做的有用功越多4.已知甲机器的机械效率是65%，乙机器的机械效率是80%，那么下列说法中正确的是（）A. 甲机器一定比乙机器省力B. 甲机器一定比乙机器省距离C. 甲机器做的有用功一定比乙机器多D. 以上说法都不对5.竖直上抛的石子，如果不计空气阻力，在上升过程中（）A. 动能减小，势能减少B. 动能减少，机械能减少C. 势能增加，机械能增加D. 机械能的总量保持不变6.将质量相同的甲、乙、丙三块金属加热到相同的温度后，放到上表面平整的冰块上．经过一定时间后，冰块形状基本不再变化时的情形如图所示．则三块金属的比热容c甲、c乙、c 丙大小相比（）A. c甲最大B. c乙最大C. c丙最大D. c甲=c乙=c丙7.甲乙两物体质量之比是3：2，加热后温度变化之比是3：4，吸收的热量之比是2：5，那么它们的比热容之比是（）A. 4：5B. 1：5C. 20：9D. 16：458.已知水的比热C水=4.2×103焦/（千克•℃），煤油的比热C煤油=2.1×103焦/（千克•℃）．质量相同的水和煤油，升高的温度相等，则它们吸收的热量（）A. 水多B. 煤油多C. 一样多D. 无法比较9.关于温度、热量、内能，下列说法正确的是（）A. 温度高的物体，内能一定大B. 对物体做功，物体的内能一定增大C. 物体的温度越高，所含的热量越多D. 晶体在熔化过程中，继续吸热，温度不变，内能增大10.利用如图所示的甲、乙两个装置提升同样重的物体，若提升的高度相同，则两个滑轮组的机械效率η甲与η乙以及绳子的自由端移动的距离S甲与S乙间关系为（）A.η甲＞η乙，S甲＞S乙B.η甲＜η乙，S甲＜S乙C.η甲=η乙，S甲=S乙D.η甲＞η乙，S甲＜S乙11.一台单缸四冲程汽油机的飞轮转速是1200r/min，则该汽油机每秒钟内完成的冲程数和做功的次数分别是（）A.40和10B.20和20C.10和10D.40和2012.用与橡胶棒摩擦过的毛皮靠近与丝绸摩擦过的玻璃棒，则毛皮与玻璃棒（）A. 相互排斥B. 相互吸引C. 无相互作用D. 无法判断13.下列提高热机效率的措施中，错误的是（）A. 尽量使燃料充分燃烧B. 尽量减少废气带走的热量C. 注意保养，保证转动部分良好的润滑D. 尽量少消耗能量，缩短开机时间14.用滑轮组提升物体（不考虑轮与轴的摩擦、绳重）时，为了提高滑轮组的机械效率，可采用的方法是（）A. 改变绕绳方法B. 增加物体的重力C. 增加物体提升的高度D. 增大作用在自由端的拉力F*15.甲、乙两容器中装有质量相等的水，水温分别为25℃和75℃，现将一温度为65摄氏度的金属球放入甲容器中，热平衡后水温升高到45度，然后迅速取出金属球并放入乙容器中，热平衡后乙容器中的水温为（不计热量散失和水的质量变化）（）。
初三(九年级)物理上册 安徽省九年级(上)期中物理试卷(解析版)
2016-2017学年安徽省滁州市全椒县九年级（上）期中物理试卷一、填空题（共10小题，每小题4分，满分32分）1．单位换算0.5MΩ=Ω，30V=kV．2．摩擦起电的原因是不同物质的原子核束缚的能力不同，摩擦起电的过程不是创造了电荷，只是电荷的．3．如图所示器材的名称是，它是根据的原理制成的．4．如图所示将两个铅柱的底面削平、削干净，然后紧紧地压在一起，这时两块铅就会结合起来，甚至下面可以吊一个重物都不能将它们拉开这一现象说明．5．如图所示装置用来演示气体的扩散现象，其中一个瓶子装有密度比空气大的红棕色二氧化氮气体，另一个装有空气，抽掉玻璃板后，在常温下经过较长时间后，上下两个瓶子内气体的颜色变均匀．演示时应该把装有二氧化氮气体的瓶子放在（选填“上”或“下”）方，其原因是．6．一台单缸四冲程内燃机正常工作时的转速为1800r/min，该内燃机每秒共经历了个冲程．7．某小组探究“物质的放热能力与那些因素有关”时，分别用质量相等的水和另一种液体进行实验，作出它们的温度与时间图象如图所示，实验中，水和另一种液体在相同时间内放出的热量相等，已知水的比热容为4.2×103J/（kg/℃），则另一种液体的比热容为J/（kg•℃）．8．如图所示，三个灯泡是相同的，当开关闭合时，三个灯泡亮度相同，电流表A3的示数为0.2A，则电流表A1的示数为A，A2的示数为A．9．如图所示电路中，甲、乙两处分别接入电流表或电压表，当S闭合后，为使两灯能发光，图甲处接表，乙处接表，其中甲表测量的物理量是．10．如图所示，电源电压为6V，R1=20Ω，闭合开关S，断开开关S1，电流表示数是0.3A，若再闭合S1，发现电流表示数增大了0.2A，则通过R2的电流为mA．若将R1与R2并联以后等效为一个电阻记作R x，你认为R x（填“大于”、“小于”或“等于”）R1．二、选择题每小题3分，满分30分，每小题给出的四个选项中，只有一个选项是符合题意的，请经该选项的标号填入括号内）11．下列说法正确的是（）A．物体的温度越高，含有的热量越多B．物体放出热量，内能不一定减小C．物体的内能增加，则一定是外界对物体做了功D．物体的温度升高，则一定是从外界吸收了热量12．1827年植物学家布朗首先发现，悬浮在水中的花粉微粒子或做无规则的运动，称为布朗运动，温度越高，布朗运动越剧烈，以下关于布朗运动解释中，不符合分子动理论观点的是（）A．布朗运动就是分子的热运动B．花粉微粒是由大量分子组成的C．水分子做无规则运动，会不断撞击花粉颗粒D．温度越高，水分子的运动越剧烈，对花粉微粒的撞击次数越多13．在如图所示事例中，不属于做功改变内能的是（）A．冷天搓手取暖B．空气被压缩时内能增大C．烧水时水温升高D．下滑时臀部发热14．如图为某同学所画的热机工作的一个冲程，火花塞正在点火、图中的错误之处是（）A．进气门未打开 B．排气门未闭合C．活塞向下运动 D．曲轴连杆逆时针转动15．通常条件下，下列物体都属于绝缘体的是（）A．玻璃、铁钉B．汽油、铜块C．橡皮、铅笔芯 D．橡皮、陶瓷16．某同学用手摩擦过的气球靠近头发，发现头发会被气球吸引，同时靠近的头发会分开，对上述现象，下列解释正确的是（）A．气球摩擦后带上了电荷，会吸引轻小物体B．靠近的头发会分开，是因为它们带上了异种电荷C．气球对头发的引力和地球吸引物体的力是同一种力D．气球与手摩擦后，气球和受所带的电荷电性（即电荷的正负）相同17．据报道，我国科学家成功观测到了电子的反物质﹣正电子（除带正电荷外，其它性质与电子相同），以下关于电子和正电子的说法正确的是（）A．正电子和电子互相排斥B．正电子定向移动不能形成电流C．正电子定向移动形成电流，电流的方向与正电子定向移动的方向相同D．电子定向移动形成电流，电流的方向与电子定向移动的方向相同18．举重比赛有甲、乙、丙三个裁判，其中甲为主裁判，乙和丙为副裁判．若裁判认定杠铃已被举起，就按一下自己面前的按钮．要求主裁判和至少一个副裁判都按下自己面前的按钮时，指示杠铃被举起的灯泡L才亮．以下符合这一要求的电路是（）A．B． C．D．19．在图甲的电路中，当闭合开关S后，电路正常工作，两只电压表指针均为图乙所示，则电阻R1、R2两端电压分别是（）A．4.8V 1.2V B．6V 1.2V C．1.2V 6V D．1.2V 4.8V20．如图所示电路，在a、b两点间接一滑动变阻器，灯泡能发光．现要使滑动变阻器滑片P向左移动过程中，其接入电路中的电阻值变小，灯泡变亮，则下图所示的接法中正确的是（）A． B ．C ．D ．三、实验题（共3小题，满分24分）21．（6分）请在图中用笔画线代替导线，按要求连接电路并在虚线框内画出电路图． 要求：（1）开关同时控制两盏电灯；（2）电灯L 1、L 2并联；（3）电流表测通过两灯的总电流；（4）所画导线不能交叉．22．（6分）某物理学习兴趣小组学习了燃料的热值后，设计实验来探究酒精和碎纸片的热值大小．实验装置如图所示，实验记录如下所示．燃料 加热前水温℃燃料燃尽时水温℃ 燃料的热值J/Kg酒精15 35 2.4×106 碎纸片 15 25 ？ （1）为保证实验结论的可靠以及方便比较，小王同学在实验中应保持酒精和碎纸片的质量， 以及两个烧杯都应相同．（2）根据表中数据，计算出碎纸片的热值是 ．（注意带单位）（3）通过实验计算得到的燃料热值与实际相比是 （选填“偏大”或“偏小”），出现这样情况的主要原因是 ．23．（12分）在“研究串联电路电压的特点”实验中，小阳同学设计并连接了如图甲所示的电路，电压表均选择了合适的量程且能正常使用．（1）闭合开关S后，小阳发现电压表V1的示数为6V，而电压表V2的示数为2V，V3的示数如图乙所示，为V，他由此得出：在串联电路中，电路两端的总电压等于之和．这样得出结论的不足之处是．（2）于是小刚设计了如图丙所示的电路，利用此电路还可以完成测小灯泡电阻的实验，实验步骤如下：①闭合开关S，调节，读出电压表V1的示数为U1和电流表A的示数为I1，则小灯泡的电阻R=．②滑片向左移动的过程中，再分别读出电压表V1的示数和电流表A的示数两次，分别计算出灯泡的电阻，发现灯泡的电阻（“变大”“变小”或“不变”），产生这种现象的原因是．2016-2017学年安徽省滁州市全椒县九年级（上）期中物理试卷参考答案与试题解析一、填空题（共10小题，每小题4分，满分32分）1．单位换算0.5MΩ=5×105Ω，30V=0.03kV．【考点】物理量的单位及单位换算．【分析】本题根据电阻、电压单位的进率进行换算．单位换算的步骤为：原来的数字、乘号、进率、后来的单位、最终结果．【解答】解：因为1MΩ=106Ω，所以0.5MΩ=0.5×106Ω=5×105Ω；因为1V=10﹣3kV，所以30V=30×10﹣3kV=0.03kV．故答案为：5×105；0.03．【点评】无论什么物理量的单位换算，前面的数都表示倍数，不进行换算，只是把后面的单位进行换算．这才是真正意义上的单位换算．2．摩擦起电的原因是不同物质的原子核束缚电子的能力不同，摩擦起电的过程不是创造了电荷，只是电荷的转移．【考点】摩擦起电的实质．【分析】从原子的结构、电性、摩擦起电的实质等知识的角度对本题的问题进行解答．【解答】解：不同物质的原子核束缚电子的本领不同．两个物体互相摩擦时，哪个物体的原子核束缚电子的本领弱，它的一些电子就会转移到另一个物体上．失去电子的物体因缺少电子而带正电，得到电子的物体因为有了多余电子而带等量的负电，所以摩擦起电的过程不是创造了电荷，只是电荷发生转移．故答案为：电子；转移．【点评】本题对摩擦起电的实质进行了剖析，是我们应该了解的基础知识．3．如图所示器材的名称是验电器，它是根据同种电荷互相排斥的原理制成的．【考点】验电器的原理及使用．【分析】验电器是检验物体是否带电的仪器；是根据同种电荷相互排斥的原理制作的，金属箔片所带的电荷量越多，其张角越大．【解答】解：如图所示器材是检验物体是否带电的仪器，即其名称是验电器，它是根据同种电荷互相排斥的原理制成的；故答案为：验电器；同种电荷互相排斥．【点评】知道验电器的作用和制作原理是解决该题的关键．4．如图所示将两个铅柱的底面削平、削干净，然后紧紧地压在一起，这时两块铅就会结合起来，甚至下面可以吊一个重物都不能将它们拉开这一现象说明分子间存在引力．【考点】分子间的作用力．【分析】物质是由分子组成的，分子在不停地做无规则运动，分子间存在着相互作用的引力和斥力．【解答】解：将两个铅柱的底面削平、削干净、然后紧紧地压在一起，两铅块就会结合起来，甚至下面吊一个钩码都不能把它们拉开，说明了分子之间存在吸引力．故答案为：分子间存在引力．【点评】本题主要考查学生对分子间作用力的理解和掌握，利用分子的知识解释一些现象是中考的热点，应加强学习．5．如图所示装置用来演示气体的扩散现象，其中一个瓶子装有密度比空气大的红棕色二氧化氮气体，另一个装有空气，抽掉玻璃板后，在常温下经过较长时间后，上下两个瓶子内气体的颜色变均匀．演示时应该把装有二氧化氮气体的瓶子放在下（选填“上”或“下”）方，其原因是由于二氧化氮的密度大于空气的密度，二氧化氮分子也会下沉到下方的空气瓶子中去，就不能说明分子在不停地做无规则运动．【考点】扩散现象．【分析】两种不同物质相互接触时，彼此进入对方的现象是扩散，扩散表明分子不停地进行无规则的运动．【解答】解：密度小的空气和密度大的二氧化氮过一段时间，形成比较均匀的气体，这是扩散现象，扩散现象说明分子不停地进行无规则运动；上面的空气密度小，下面的二氧化氮密度大，过一段时间，形成均匀的气体，充分证明气体分子不停地进行无规则运动，有力证明气体的扩散现象．故答案为：下；由于二氧化氮的密度大于空气的密度，二氧化氮分子也会下沉到下方的空气瓶子中去，就不能说明分子在不停地做无规则运动．【点评】二氧化氮的密度大于空气的密度，如果把二氧化氮气体放到上方的话，由于自身密度大的缘故，二氧化氮分子也会下沉到下方的空气瓶子中去，就不能说明分子在不停地做无规则运动．6．一台单缸四冲程内燃机正常工作时的转速为1800r/min，该内燃机每秒共经历了60个冲程．【考点】有关热机的计算．【分析】解决此题要知道在四冲程内燃机曲轴转一圈，完成2个冲程，1个工作循环中包括4个冲程并对外做功1次；【解答】解：已知转速为1800 r/min=30r/s，四冲程内燃机曲轴转一圈，完成2个冲程，故内燃机每秒钟转30r，故共经过30×2=60个冲程，做功15次；故答案为：60；【点评】四冲程内燃机曲轴转一圈，完成2个冲程，1个工作循环中包括4个冲程并对外做功1次是解决该题的关键．7．某小组探究“物质的放热能力与那些因素有关”时，分别用质量相等的水和另一种液体进行实验，作出它们的温度与时间图象如图所示，实验中，水和另一种液体在相同时间内放出的热量相等，已知水的比热容为4.2×103J/（kg/℃），则另一种液体的比热容为 2.1×103 J/（kg•℃）．【考点】比热容的概念．【分析】目前人类已知物质中，水的比热容最大．选同样的加热时间，甲和乙吸热相同，根据温度变化的多少判断，温度变化多的比热容小，温度变化少的比热容大；根据甲、乙两种液体的比热容的大小判断出哪一种液体是水．【解答】解：由题知，水和另一种液体在相同时间内放出的热量相等；由图示可以看出，乙液体的温度降低得快，甲液体温度降低慢；利用Q放=cm△t可知，在质量相等、初温相同、放热也相同的情况下，谁的温度降低得慢，它的比热容大；所以，甲液体的比热容大，甲是水；由图可知：水的初温是60℃，15分钟后水的末温是40℃，乙液体的初温是60℃，15分钟后乙液体的末温是20℃，则在相同时间内水和乙液体放出的热量相同，由题知，而水和液体的质量相同，设它们质量均为m；所以有c水m△t=c乙m△t′，即4.2×103J/（kg•℃）×m×（60℃﹣40℃）=c乙m（60℃﹣20℃）．解得c乙=2.1×103J/（kg•℃）．故答案为：2.1×103．【点评】本题考查了学生对吸热公式的掌握和运用，能从温度﹣时间图象得出相关信息是本题的关键．本题考查了学生对比热容了解与掌握，注意要学会看图形（取相同的时间比较甲乙温度变化的高低）．8．如图所示，三个灯泡是相同的，当开关闭合时，三个灯泡亮度相同，电流表A3的示数为0.2A，则电流表A1的示数为0.6A，A2的示数为0.4A．【考点】并联电路的电流规律．【分析】由电路图可知，三灯泡并联，A3测通过一只灯泡的电流，A2测两只灯泡的电流，A1测三只灯泡的电流；由于并联电路的电压各支路两端的电压相等；根据欧姆定律可知通过三灯泡的电流关系，利用并联电路的电流特点求出电流表的示数．【解答】解：由图可知：三只灯泡并联，则三只灯泡两端的电压相等，由于三只灯泡完全相同，电阻相同，根据欧姆定律可知：通过三灯泡的电流相等，即都为0.2A，根据并联电路的干路电流等于各支路电流之和可知：A1的示数为I1=0.2A+0.2A+0.2A=0.6A，A2的示数为I2=0.2A+0.2A=0.4A．故答案为：0.6；0.4．【点评】本题考查了并联电路的电流和电压特点以及欧姆定律的简单应用，关键是电流表所测电路元件的判断和电路串并联的辨别．9．如图所示电路中，甲、乙两处分别接入电流表或电压表，当S闭合后，为使两灯能发光，图甲处接电流表，乙处接电压表，其中甲表测量的物理量是通过L2的电流．【考点】电流表的使用．【分析】电流表相当于导线，电压表相当于开路，如图所示当开关S闭合时，要使两灯均能发光，则两个灯泡为并联电路，可假设甲为电压表进行分析，看能否满足两灯并联的要求．【解答】解：若甲为电压表，乙为电流表，则甲处相当于断路，L2与电流表被断路，不符合题意；所以甲应为电流表，测量的是通过L2的电流；若乙为电流表，则灯L2的被短路，故乙为电压表，测量的是电源电压，此时该电路为并联电路．故答案为：电流；电压；通过L2的电流．【点评】本题主要考查对串联、并联电路特点以及电流表、电压表特性的了解．10．如图所示，电源电压为6V，R1=20Ω，闭合开关S，断开开关S1，电流表示数是0.3A，若再闭合S1，发现电流表示数增大了0.2A，则通过R2的电流为200mA．若将R1与R2并联以后等效为一个电阻记作R x，你认为R x小于（填“大于”、“小于”或“等于”）R1．【考点】欧姆定律的应用；并联电路的电流规律；电阻的并联．【分析】分析电路的连接，根据通过R1的电流不变和并联电路电流的规律求通过R2的电流；根据并联电阻的规律作答；【解答】解：闭合开关S，断开开关S1，电路中只有R1，其两端的电压为电源电压，电流表示数是0.3A，即为通过R1电流；若再闭合S1，则两电阻并联，电流表测干路电流，根据并联电路电压的规律，此时R1的电压为电源电压，根据欧姆定律，通过R1的电流保持不变，根据并联电路电流的规律，发现电流表示数增大了0.2A，即通过R2的电流为0.2A=200mA；根据并联电阻的规律，，所以，，，故R x＜R1，R x＜R2，即并联电路的总电阻小于其中任一电阻，所以若将R1与R2并联以后等效为一个电阻记作R x，R x小于R1．故答案为：200，小于．【点评】本题考查欧姆定律及并联电路规律，关键是明确通过R1的电流不变．二、选择题每小题3分，满分30分，每小题给出的四个选项中，只有一个选项是符合题意的，请经该选项的标号填入括号内）11．下列说法正确的是（）A．物体的温度越高，含有的热量越多B．物体放出热量，内能不一定减小C．物体的内能增加，则一定是外界对物体做了功D．物体的温度升高，则一定是从外界吸收了热量【考点】温度、热量与内能的关系；物体内能的改变．【分析】（1）热量是一个过程量，不能说含有多少热量；（2）做功和热传递都能改变物体内能．【解答】解：A、热量是一个过程量，不能说含有多少热量，故A错误；B、物体放出热量，但若同时有其它的物体对它做功，即其内能不一定减小，故B正确；C、物体的内能增加，可能是外界对物体做了功，也可能是从外界吸收了热量，故C错误；D、物体的温度升高，可能是外界对物体做了功，也可能是从外界吸收了热量，故D错误；故选B．【点评】此题考查了同学们对热量的理解、改变内能方式的应用等知识点，是一道综合题．12．1827年植物学家布朗首先发现，悬浮在水中的花粉微粒子或做无规则的运动，称为布朗运动，温度越高，布朗运动越剧烈，以下关于布朗运动解释中，不符合分子动理论观点的是（）A．布朗运动就是分子的热运动B．花粉微粒是由大量分子组成的C．水分子做无规则运动，会不断撞击花粉颗粒D．温度越高，水分子的运动越剧烈，对花粉微粒的撞击次数越多【考点】分子动理论的基本观点．【分析】我们看到的小颗粒运动是物体在运动，分子用肉眼根本无法看到；布朗运动实质上反映了水分子在运动；分子的无规则运动与温度有关，温度越高，分子无规则运动越剧烈．【解答】解：布朗运动就是分子热运动的一种具体反映．显微镜下看到的是固体的微小悬浮颗粒，液体分子是看不到的，因为液体分子太小．但液体中许许多多做无规则运动的分子不断地撞击微小悬浮颗粒，当微小颗粒足够小时，它受到来自各个方向的液体分子的撞击作用是不平衡的，这样就引起了微粒的无规则的布朗运动，所以布朗运动实质上是反映了液体分子的运动．温度越高，液体分子无规则运动越快，悬浮在液体中的颗粒受到液体分子的撞击越快，无规则运动就越明显，故ACD正确，B错误．故选B．【点评】分子的运动可通过花粉小颗粒的运动反映出来，这是一种转换的思想；再根据分子动理论知识可解答．13．在如图所示事例中，不属于做功改变内能的是（）A．冷天搓手取暖B．空气被压缩时内能增大C．烧水时水温升高D．下滑时臀部发热【考点】做功改变物体内能．【分析】解决此类问题要知道改变物体内能的方式有两种：做功和热传递，其中做功过程是能量的转化过程，是机械能转化为内能．【解答】解：A、冷天搓手取暖是通过做功的方式把机械能转化为内能；B、空气被压缩时，外界对物体做功，物体内能增大，是通过做功的方式把机械能转化为内能；C、烧水时水温升高，是通过热传递的方式改变物体内能的；D、下滑时臀部发热是通过外界对物体做功的方式把机械能转化为内能；故选C．【点评】解决此类问题要弄清做功改变物体内能和热传递改变物体内能的区别．14．如图为某同学所画的热机工作的一个冲程，火花塞正在点火、图中的错误之处是（）A．进气门未打开 B．排气门未闭合C．活塞向下运动 D．曲轴连杆逆时针转动【考点】内燃机的四个冲程．【分析】由火花塞正在点火可知这个做功冲程，由此判断气门的开关和活塞的上下运动情况．【解答】解：火花塞正在点火，说明这个冲程应为做功冲程，此冲程中进气门和排气门都应关闭，活塞应向下运动，曲轴应逆时针转动．由图可知排气门未闭合，故B不正确．故选B．故选：B．【点评】本题考查对热机工作过程的了解和理解，关键是对每个冲程的气门开关、活塞上下运动情况要有正确认识．15．通常条件下，下列物体都属于绝缘体的是（）A．玻璃、铁钉B．汽油、铜块C．橡皮、铅笔芯 D．橡皮、陶瓷【考点】绝缘体．【分析】根据导电性的不同，材料可分为导体，半导体，绝缘体三大类，容易导电的物体叫导体，不容易导电的物体叫绝缘体，导电性能介于导体与绝缘体之间的叫半导体．【解答】解：A．玻璃不容易导电是绝缘体，铁钉容易导电是导体，故A错误；B．汽油不容易导电是绝缘体，铜块容易导电是导体，故B错误；C．橡皮不容易导电是绝缘体，铅笔芯容易导电是导体，故C错误；D．橡皮、陶瓷都不容易导电是绝缘体，故D正确．故选：D．【点评】对于常见的导体和绝缘体可以联系它们在日常生活和工业生产中的应用来记忆，不要死记硬背．如塑料，橡胶，陶瓷等常用来制作用电器的外壳，以防止触电，它们都是绝缘体；而电线芯用金属来做，因为金属容易导电，是导体，酸碱盐的水溶液都是导体．16．某同学用手摩擦过的气球靠近头发，发现头发会被气球吸引，同时靠近的头发会分开，对上述现象，下列解释正确的是（）A．气球摩擦后带上了电荷，会吸引轻小物体B．靠近的头发会分开，是因为它们带上了异种电荷C．气球对头发的引力和地球吸引物体的力是同一种力D．气球与手摩擦后，气球和受所带的电荷电性（即电荷的正负）相同【考点】电荷间的相互作用规律．【分析】（1）带电体具有吸引轻小物体的性质，能够吸引不带电的物体；（2）同种电荷相互排斥；（3）根据力的性质分析；（4）两个物体摩擦时，出现带电现象，称为摩擦起电现象．【解答】解：A、气球摩擦后带上了电荷，带电体有吸引轻小物体的性质，故A正确；B、同种电荷相互排斥，靠近的头发会分开，是因为它们带上了同种电荷，故B错误；C、气球对头发的引力是电荷间的相互作用，和地球吸引物体的力是万有引力，故C错误；D、气球与手摩擦后，电荷发生了转移，气球和受所带的电荷电性相反，故D错误．故选：A．【点评】本题考查摩擦起电现象和带电体的性质及电荷间的作用规律，属于基础的内容，注意区别摩擦起电、感应带电的区别．17．据报道，我国科学家成功观测到了电子的反物质﹣正电子（除带正电荷外，其它性质与电子相同），以下关于电子和正电子的说法正确的是（）A．正电子和电子互相排斥B．正电子定向移动不能形成电流C．正电子定向移动形成电流，电流的方向与正电子定向移动的方向相同D．电子定向移动形成电流，电流的方向与电子定向移动的方向相同【考点】正电荷与负电荷；电流的形成．【分析】知道“正电子”是带正电荷的电子，再根据电荷间的相互作用规律，电流的形成与电流方向的规定可逐一做出判断．【解答】解：A、正电子带正电荷，而电子带负电荷，异种电荷会相互吸引，故A错误；B、电荷的定向移动形成电流，所以正电子定向移动也能形成电流，故B错误；C、因为正电荷定向移动的方向为电流的方向，所以正电子定向移动形成电流，电流的方向与正电子定向移动的方向相同，故C正确；D、因为正电荷定向移动的方向为电流的方向，所以电子电子定向移动形成电流，电流的方向与电子定向移动的方向相反，故D错误．故选C．。
蚌埠市三校联考九年级上期中物理试卷(有答案).doc
安徽省蚌埠市三校联考九年级（上）期中物理试卷一、填空题（每空1分，共计23分）1．俗话说“酒香不怕巷子深”，这属于现象；“冷水泡茶慢慢浓”说明分子运动快慢与有关．2．一瓶酒精倒出一半后，它的比热容，热值．（填“不变”、“变大”或“变小）3．用两个相同的“热得快”，分别给质量、初温都相同的甲、乙两种液体同时加热，两液体的温度随时间变化关系的图象如图．根据图象可知，甲液体的比热容乙液体的比热容（选填“大于”、“小于”或“等于”）．如果乙液体是水，那么质量为500g，初温为20℃的乙液体吸收1.89×105J的热量，乙液体的温度升高了℃（气压为一标准大气压）．4．一个电阻，在它两端加10V的电压时，通过的电流为0.5A，则该电阻的阻值是Ω；如果电阻两端电压为零，该电阻的阻值是Ω．5．如图所示，电源电压是6V，且保持不变．开关S闭合后，电压表的示数为2V，则L1两端的电压为．6．如图甲所示的电路，电流表A1与A2的指针位置如图乙所示，则通过灯L2的电流是A．7．两只定值电阻，甲标有“10Ω1A”，乙标有“16Ω0.5A”，把它们串联在同一电路中，总电阻为Ω；电路中允许通过的最大电流为A；电路两端允许加的最大电压为V；若把两定值电阻并联起来，则干路流过的最大电流是A．8．如图所示，电源电压保持不变，闭合开关S1、S2，电压表示数为6V，电流表示数为0.6A，断开S2后，电压表示数变为2V，求R2的电阻为Ω．9．已知R1=4Ω，R2=6Ω，若将R1与R2串联在电路中，则R1与R2两端的电压之比U1：U2=，电流之比为；若将R1与R2并联在电路中，则通过R1与R2的电流之比为I1：I2=，总电阻R总=Ω．10．一只灯泡正常发光时的电压是6V，正常发光时通过它的电流是0.3A，现将该灯泡接在9V的电源上，为使其正常发光，还应联一个Ω的电阻．11．如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变．闭合开关S后，滑片P 从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则电源电压为V，R2的最大阻值为Ω．二、选择题（每题3分，共计30分；每个小题只有一个选项是符合题意的，请将该选项的标号填入下表对应的题号下）12．下列事例中，能表明分子在不停地做无规则运动的是（）A．扫地时，灰尘四起 B．花开时，花香满园C．下雪时，雪花飘飘 D．刮风时，黄沙扑面13．下列哪种现象是通过热传递方式使物体内能增加的（）A．冬天人们搓手取暖B．小孩从滑梯上滑下时臀部发热C．用热水袋取暖D．铁钉在地面上摩擦后发热14．李明同学在一次实验中，用有3V和15V两个量程的电压表测电压时，电压表的“+”接线柱已接入电路，在用15V量程试触时，指针位置如图所示，则下一步的实验操作应该是（）A．直接接入c接线柱，然后读数B．直接接入b接线柱，然后读数C．断开开关，接入c接线柱，闭合开关后读数D．断开开关，接入b接线柱，闭合开关后读数15．在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变亮，应选择下列哪种接法（）A．M接A，N接B B．M接C，N接D C．M接C，N接B D．M接A，N接D16．如图所示电路中，甲、乙两处分别接入电流表或电压表．当S闭合后，为使两灯均能发光，则（）A．甲接电流表，乙接电压表B．甲、乙均接电流表C．甲、乙均接电压表 D．甲接电压表，乙接电流表17．教室里有六盏日光灯，每两盏日光灯由一只开关同时控制，则连接时要（）A．每两盏灯并联为一组，再分别与一只开关串联B．每两盏灯串联为一组，然后三组并联C．每三盏灯并联为一组，再与开关串联D．这些灯都与开关并联18．如图所示，闭合开关S，灯泡L1、L2都能正常发光，两只电表都有示数，工作一段时间后，灯泡L1突然熄灭，L2仍然正常发光，两只电表均无示数，则故障可能是（）A．电压表短路B．电流表断路C．L1断路D．L1短路19．如图所示电路中，电源电压不变，当开关闭合，滑动变阻器的滑片P由左端向右移到中点的过程中，下列判断正确的是（）A．电压表V和电流表A1、A2的示数都变大B．电流表A2示数变大，电流表A1和电压表V示数不变C．若将电源正负极颠倒，电流表A2的示数总比A1的大D．电流表A1示数变大，电流表A2和电压表V示数不变20．如图所示电路中，R1=12Ω，R2=6Ω，当开关S闭合时，电流表A1、A2的示数之比为（）A．1：2 B．3：2 C．3：1 D．1：121．如图所示，闭合开关后三个电流表的示数分别是0.6A、0.3A、0.2A，则流过L1、L2、L3的电流分别为多少？（）A．0.3A、0.1A和0.2A B．0.1A、0.3A和0.2AC．0.3A、0.2A和0.1A D．0.2A、0.1A和0.3A三、作图题与实验题：（22题4分；23题10分；24题16分，共计30分）22．根据图1所示的电路图，用笔画线代替导线，连接图2实物电路（要求导线不能交叉）．23．“探究串联电路的电压关系”的实验电路如图1所示．（1）为了使探究得出的结论具有普遍意义，L1、L2应该选择（选填“相同”或“不相同”）的小灯泡．（2）小明根据图1连接好电路，闭合开关，电压表示数如图2所示，为了使实验结果更准确，接下来他应该．（3）测出L1两端的电压后，小明断开开关，准备拆下电压表，改装在B、C之间．小聪认为小明的操作太麻烦，只需将与A点相连的导线改接到C点即可．小聪的办法是否正确？答：．（4）测量完成后，进行小组交流讨论，如表选录了四个小组的数据，你认为这些数据是否合理，请说明理由．“20Ω2A”字样，阻值分别为5Ω、10Ω、20Ω、50Ω的定值电阻各一个．（1）请你用笔画线代替导线，把图甲所示的实验电路补充完整．（2）小彬用5Ω定值电阻接入电路后，闭合开关，发现电流表有示数而电压表无示数，则电路中的故障可能是（写出一种）；排除故障后，闭合开关，调节滑动变阻器的滑片P，使电流表的示数如图乙所示，此时电路中的电流为A．（3）将5Ω定值电阻换成10Ω定值电阻，闭合开关，为了保持表的示数不变，应将滑动变阻器的滑片P向（选填“A”或“B”）移动，记录此时各表的示数．（4）将10Ω定值电阻换成20Ω定值电阻，重复步骤（3）．（5）实验记录的多组数据如表所示．分析数据可得出结论：当电压一定时，通过导体中的电流与电的定值电阻进行实验？（能、不能），如若不能，则本实验中的定值电阻最大可为Ω．四、计算与推导题（第25题6分，第26题6分，27题7分，计19分，解答要有必要的公式和解答过程，只有最后答案的不能得分）25．某物理兴趣小组的同学，用煤炉给l0kg的水加热，同时他们绘制了如图所示的加热过程中水温随时间变化的图线．若在6min内完全燃烧了2kg的煤，水的比热容为4.2×103J/（kg•℃），煤的热值约为3×107J/kg．求：（1）煤完全燃烧产生的热量；（2）经过6min时间加热，水所吸收的热量；（3）煤炉烧水时的热效率．26．如图所示的电路中，电源电压为6伏不变，滑动变阻器R2标有“20Ω2A”字样，闭合电键S后，电流表A示数为0.2安，电压表V示数为2伏．求：（1）R1的阻值（2）电流表A最小示数．27．实际测量中使用的大量程电流表是由小量程电流表改装而成的．图中G是满偏电流（即小量程电流表允许通过的最大电流）Ig=1mA的电流表，其电阻Rg=100Ω，图为某同学改装后的电流表电路图，R1、R2为定值电阻．若使用a和b两个接线柱时，电表的量程为3mA；若使用a和c两个个接线柱时，电表的量程为100mA，求R1，R2的阻值．安徽省蚌埠市三校联考九年级（上）期中物理试卷参考答案与试题解析一、填空题（每空1分，共计23分）1．俗话说“酒香不怕巷子深”，这属于扩散现象；“冷水泡茶慢慢浓”说明分子运动快慢与温度有关．【考点】扩散现象；分子动理论与热现象的缘由．【分析】要解答本题需掌握：①一切物质的分子都在不停地做无规则运动，分子的这种运动属于扩散；②温度越高，分子运动越剧烈，扩散越快【解答】解：酒分子不停地做无规则的运动，很远的人就能闻到酒香味．因此“酒香不怕巷子深”属于扩散现象；冷水温度较低，用冷水泡茶时，茶香分子运动速度较慢，扩散较慢，需要很长时间才使整杯茶水茶味变浓，所以“冷水泡茶慢慢浓”说明分子运动快慢与温度有关．故答案为：扩散，温度．2．一瓶酒精倒出一半后，它的比热容不变，热值不变．（填“不变”、“变大”或“变小）【考点】比热容的概念；燃料的热值．【分析】解答此题的关键是对密度、比热容和燃料的热值的概念要有正确的理解．这三个物理量都是物质的特性，均与体积、质量无关．【解答】解：比热容是物质的一种特性，各种物质都有自己的比热，某种物质的比热容和其体积大小无关，所以一瓶酒精倒掉一半，剩下的酒精的比热容不变；燃料的热值是燃料的一种特性，与燃料的质量m和体积v无关，所以一瓶酒精倒掉一半，剩下的酒精的热值不变．故答案为：不变；不变．3．用两个相同的“热得快”，分别给质量、初温都相同的甲、乙两种液体同时加热，两液体的温度随时间变化关系的图象如图．根据图象可知，甲液体的比热容小于乙液体的比热容（选填“大于”、“小于”或“等于”）．如果乙液体是水，那么质量为500g，初温为20℃的乙液体吸收1.89×105J的热量，乙液体的温度升高了80℃（气压为一标准大气压）．【考点】热量的计算．【分析】（1）由图象可找出液体温度的变化与所用时间的关系，在相等时间内温度变化大的液体升温快；在相等的加热时间内，甲和乙吸热相同，温度变化大的液体比热容小，温度变化小的比热容大，据此分析判断；=cm△t求水吸热后升高的温度．注（2）知道水的质量、水的比热容、水吸收的热量，利用吸热公式Q吸意：一标准大气压下，水的沸点为100℃．【解答】解：（1）由图象可以看出：在相等时间内，液体甲温度变化量大，则甲液体温度升高较快；而两个加热=mc△t可知，在质量相等、初温相器相同、加热时间相等时，两种液体吸收的热量相等，由公式Q吸同、吸热也相同的情况下，温度升高快的液体比热容小，所以甲的比热容小于乙的比热容；=cm（t﹣t0）得：（2）根据Q吸t=+t0=+20℃=110℃，因为一标准大气压下，水的沸点为100℃，所以乙液体的温度升高到100℃后温度不变，△t=100℃﹣20℃=80℃．故答案为：小于；80．4．一个电阻，在它两端加10V的电压时，通过的电流为0.5A，则该电阻的阻值是20Ω；如果电阻两端电压为零，该电阻的阻值是20Ω．【考点】欧姆定律的应用；影响电阻大小的因素．【分析】求电阻要利用欧姆定律，电阻是导体的属性，其大小不会随着电压和电阻的变化而变化．【解答】解：已知电压和电流，可根据欧姆定律求解：R=；电阻是导体的属性，跟所加电压的大小无关，所以当电压为零时，电阻的阻值还是20Ω．故答案为：20；20．5．如图所示，电源电压是6V，且保持不变．开关S闭合后，电压表的示数为2V，则L1两端的电压为4V．【考点】串联电路的电压规律．【分析】由电路图可知，灯泡L1和L2串联，电压表测L2两端的电压，即电压表的示数为L2两端的电压；根据串联电路的电压特点求出L1两端的电压．【解答】解：由电路图可知，L1和L2是串联，电压表测L2两端的电压；因为电源电压为6V，电压表示数为2V；即L2两端的电压：U2=2V；由串联电路电压特点可知，L1两端的电压：U1=U﹣U2=6V﹣2V=4V．故答案为：4V．6．如图甲所示的电路，电流表A1与A2的指针位置如图乙所示，则通过灯L2的电流是0.34A．【考点】并联电路的电流规律．【分析】由电路图可知，两灯泡并联，电流表A1测L1支路的电流，电流表A2测干路电流，根据并联电路的电流特点和电流表指针的位置确定两电流表的量程并根据分度值读出示数，根据并联电路的电流特点求出通过灯L2的电流．【解答】解：由电路图可知，两灯泡并联，电流表A1测L1支路的电流，电流表A2测干路电流．∵并联电路中干路电流等于各支路电流之和，即干路电流大于任意支路的电流，而从两表指针偏转位置来看，A2偏转的比A1还小，∴电流表A1的量程为0～0.6A，分度值为0.02A，示数I1=0.26A，电流表A2的量程为0～3A，分度值为0.1A，示数I=0.6A，∵并联电路电流规律：I=I1+I2，∴通过灯L2的电流：I2=I﹣I1=0.6A﹣0.26A=0.34A．故答案为：0.34．7．两只定值电阻，甲标有“10Ω1A”，乙标有“16Ω0.5A”，把它们串联在同一电路中，总电阻为26Ω；电路中允许通过的最大电流为0.5A；电路两端允许加的最大电压为13V；若把两定值电阻并联起来，则干路流过的最大电流是 1.3A．【考点】欧姆定律的应用．【分析】（1）已知两电阻允许通过的最大电流，根据串联电路的电流特点可知，两电阻串联时电路允许通过的最大电流为两个允许通过最大电流的较小值，根据电阻的串联求出电路中的总电阻，利用欧姆定律求出电路两端允许加的最大电压；（2）根据欧姆定律求出两电阻两端允许所加的最大电压，根据并联电路的电压特点可知，两电阻并联时，并联电路两端允许加的最大电压为较小的一个，根据电阻的并联求出电路中的总电阻，利用欧姆定律求出干路流过的最大电流． 【解答】解：（1）因串联电路中各处的电流相等，所以，两只电阻串联时，电路中的最大电流I=I 乙=0.5A ， 因串联电路中总电阻等于各分电阻之和， 所以，电路中的总电阻： R=R 甲+R 乙=10Ω+16Ω=26Ω，由I=可得，两端允许加的最大电压：U=IR=0.5A ×26Ω=13V ；（2）两电阻两端允许所加的最大电压：U 甲=I 甲R 甲=1A ×10Ω=10V ，U 乙=I 乙R 乙=0.5A ×16Ω=8V ， 因并联电路中各支路两端的电压相等，所以，两只电阻并联时，电路中的最大电压U ′=U 乙=8V ， 因并联电路中总电阻的倒数等于各分电阻倒数之和， 所以，电路中的总电阻：R ′===，干路流过的最大电流：I ′===1.3A ．故答案为：26；0.5；13；1.3．8．如图所示，电源电压保持不变，闭合开关S 1、S 2，电压表示数为6V ，电流表示数为0.6A ，断开S 2后，电压表示数变为2V ，求R 2的电阻为 20 Ω．【考点】欧姆定律的应用．【分析】闭合开关S 1、S 2时，电路为R 1的简单电路，电压表测电源的电压，电流表测电路中的电流，根据欧姆定律求出R 1的阻值；断开S 2后，两电阻串联，电压表测R 1两端的电压，电流表测电路中的电流，根据串联电路的电压特点求出R 2两端的电压，根据串联电路的电流特点和欧姆定律得出等式即可求出R 2的电阻．【解答】解：闭合开关S 1、S 2时，电路为R 1的简单电路，电压表测电源的电压，电流表测电路中的电流，则电源的电压U=6V ，由I=可得，R 1的阻值：R 1===10Ω；断开S 2后，两电阻串联，电压表测R 1两端的电压，电流表测电路中的电流， 因串联电路中总电压等于各分电压之和， 所以，R 2两端的电压： U 2=U ﹣U 1=6V ﹣2V=4V ，因串联电路中各处的电流相等，所以，电路中的电流：I′==，即=，解得：R2=20Ω．故答案为：20．9．已知R1=4Ω，R2=6Ω，若将R1与R2串联在电路中，则R1与R2两端的电压之比U1：U2=2：3，电流之比为1：1；若将R1与R2并联在电路中，则通过R1与R2的电流之比为I1：I2=3：2，= 2.4Ω．总电阻R总【考点】欧姆定律的应用．【分析】（1）两电阻串联时通过它们的电流相等，根据欧姆定律求出两电阻两端的电压之比；（2）两电阻并联时它们两端的电压相等，根据欧姆定律求出通过的电流之比，根据电阻的并联求出总电阻．【解答】解：（1）将R1与R2串联在电路中，因串联电路中各处的电流相等，所以，通过两电阻的电流之比为1：1，由I=可得，两电阻两端的电压之比：====；（2）将R1与R2并联在电路中，因并联电路中各支路两端的电压相等，所以，通过两电阻的电流之比：===，因并联电路中总电阻的倒数等于各分电阻倒数之和，所以，总电阻：===2.4Ω．R总故答案为：2：3；1：1；3：2； 2.4．10．一只灯泡正常发光时的电压是6V，正常发光时通过它的电流是0.3A，现将该灯泡接在9V的电源上，为使其正常发光，还应串联一个10Ω的电阻．【考点】欧姆定律的应用．【分析】电源的电压大于灯泡正常发光时的电压时应串联一个电阻分压，根据串联电路的电压特点求出串联电阻两端的电压，根据串联电路的电流特点和欧姆定律求出串联电阻的阻值．【解答】解：因电源电压U=9V大于灯泡正常发光时的电压U L=6V，所以，要使灯泡正常发光，应串联一个电阻R分压，因串联电路中总电压等于各分电压之和，所以，串联电阻两端的电压：U R=U﹣U L=9V﹣6V=3V，因串联电路中各处的电流相等，所以，由I=可得，串联电阻的阻值：R====10Ω．故答案为：串；10．11．如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变．闭合开关S后，滑片P 从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则电源电压为3V V，R2的最大阻值为10Ω．【考点】欧姆定律的应用．【分析】由甲图可知，两电阻串联，电压表测R2两端的电压，电流表测电路中的电流．当滑动变阻器接入电路中的电阻为0时电路中的电流最大，当滑动变阻器接入电路中的电阻最大时电路中的电流最小，由图象读出电流和电压，根据串联电路的特点和欧姆定律表示出电源的电压，利用电源的电压不变得出等式即可求出电源电压．【解答】解：由甲图可知，两电阻串联，电压表测R2两端的电压，电流表测电路中的电流．当滑动变阻器接入电路中的电阻为0时，电路中的电阻最小，电流最大，由图乙可知I1=0.6A，根据欧姆定律可得，电源的电压：U=I1R1=0.6A×R1，当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由乙图可知，I2=0.2A，U2=2V，滑动变阻器的最大阻值：R2===10Ω；串联电路中总电压等于各分电压之和，电源的电压：U=I2R1+U2=0.2A×R1+2V，电源的电压不变，0.6A×R1=0.2A×R1+2V，解得：R1=5Ω，电源的电压U=0.6A×R1=0.6A×5Ω=3V．故答案为：3；10．二、选择题（每题3分，共计30分；每个小题只有一个选项是符合题意的，请将该选项的标号填入下表对应的题号下）12．下列事例中，能表明分子在不停地做无规则运动的是（）A．扫地时，灰尘四起 B．花开时，花香满园C．下雪时，雪花飘飘 D．刮风时，黄沙扑面【考点】分子动理论的基本观点．【分析】组成物质的分子不停地做无规则的运动，扩散现象能说明了分子在不停地做无规则运动．【解答】解：A、灰尘四起是灰尘受力运动，并非分子的运动，不符合题意；B、花香满园，是花中的芳香类物质扩散的结果，表明分子不停无规则运动，符合题意；C、雪花不是分子，雪花飘飘属于物质的机械运动，不符合题意；D、黄沙扑面是黄沙颗粒受力运动的情况，并非分子运动，不符合题意；故选B．13．下列哪种现象是通过热传递方式使物体内能增加的（）A．冬天人们搓手取暖B．小孩从滑梯上滑下时臀部发热11 C ．用热水袋取暖D ．铁钉在地面上摩擦后发热【考点】热传递改变物体内能．【分析】热传递改变物体内能是能的转移过程，即内能从高温物体向低温物体转移的过程，在此过程中能的形式不发生变化；做功改变物体内能是能的转化过程，做功的过程中能量的形式变了，是机械能和内能的转化过程．【解答】解：A 、冬天，人们搓手取暖，是摩擦生热，机械能转化为内能，属于做功改变物体的内能，故A 不符合题意；B 、小孩从滑梯上滑下时臀部发热，是摩擦生热，机械能转化为内能，属于做功改变物体的内能，故B 不符合题意；C 、用热水袋取暖，是热量发生了转移，属于热传递改变物体的内能，故C 符合题意；D 、铁钉在地面上摩擦后发热，是摩擦生热，机械能转化为内能，属于做功改变物体的内能，故D 不符合题意．故选C ．14．李明同学在一次实验中，用有3V 和15V 两个量程的电压表测电压时，电压表的“+”接线柱已接入电路，在用15V 量程试触时，指针位置如图所示，则下一步的实验操作应该是（ ）A ．直接接入c 接线柱，然后读数B ．直接接入b 接线柱，然后读数C ．断开开关，接入c 接线柱，闭合开关后读数D ．断开开关，接入b 接线柱，闭合开关后读数【考点】电压表的使用．【分析】在不知待测电压多大时，要用试触的方法来确定电压表的量程，试触时如果指针偏转较大，就用大量程，若指针偏转较小，就用小量程；换接线时开关应处于断开状态．【解答】解：由图示电压表可知，试触时指针摆幅较小，在2V 附近，这是选用了电压表较大量程的结果，为了使测量数据准确，应换用较小量程，电压表应选0～3V 量程，并且换接线柱时应断开开关． 故选D ．15．在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P 向右端滑动时灯逐渐变亮，应选择下列哪种接法（ ）A ．M 接A ，N 接B B ．M 接C ，N 接DC ．M 接C ，N 接BD ．M 接A ，N 接D【考点】滑动变阻器的使用． 【分析】（1）灯泡亮度变亮，功率变大，根据P=，电路中电源电压不变，电阻变小，滑动变阻器接入电路的电阻丝变短．（2）滑动变阻器在电路中的正确连接方式是连接一“上”一“下”两个接线柱，哪一段电阻丝被接入电路中是由下面的接线柱决定的，它就是下面被连接的接线柱与滑片P 之间的部分．12【解答】解：滑动变阻器的滑片右移，灯泡变亮，功率变大，根据P=，电路中电源电压不变，电阻变小，滑动变阻器接入电路的电阻丝变短．M 应该接A 或B ，N 接D ．故选：D ．16．如图所示电路中，甲、乙两处分别接入电流表或电压表．当S 闭合后，为使两灯均能发光，则（ ）A ．甲接电流表，乙接电压表B ．甲、乙均接电流表C ．甲、乙均接电压表D ．甲接电压表，乙接电流表【考点】串联电路和并联电路的辨别；电流表的使用；电压表的使用．【分析】因为电流表相当于导线，电压表相当于开路，如图所示当开关S 闭合时，要使两灯均能发光，则两个灯泡为并联电路，可假设乙为电压表或电流进行分析，看能否满足两灯并联的要求．【解答】解：假设乙为电流表，则右边的灯泡造成短路，不能满足两灯均能发光的要求，所以乙只能为电压表，甲为电流表．故选A ．17．教室里有六盏日光灯，每两盏日光灯由一只开关同时控制，则连接时要（ ）A ．每两盏灯并联为一组，再分别与一只开关串联B ．每两盏灯串联为一组，然后三组并联C ．每三盏灯并联为一组，再与开关串联D ．这些灯都与开关并联【考点】串、并联电路的设计．【分析】（1）在串联电路中，开关控制整个电路；在并联电路中，接在干路上的开关可以控制整个电路，接在支路上的开关只控制这个支路．（2）在并联电路中，各用电器之间是互不影响的；而串联电路中各用电器互相影响．【解答】解：因为教室中的灯泡虽然是一个开关控制，但灯泡都可以单独工作；当其中一个灯泡坏了，并不影响另一个灯泡的工作，即独立工作、互不影响，因此这两个日光灯一定是并联．要求每两盏日光灯由一只开关同时控制，所以应该使每两盏灯并联为一组，再分别与一只开关串联，因开关在干路上，所以可以同时控制这两盏日光灯，符合题意．故选A故选A ．18．如图所示，闭合开关S ，灯泡L 1、L 2都能正常发光，两只电表都有示数，工作一段时间后，灯泡L 1突然熄灭，L 2仍然正常发光，两只电表均无示数，则故障可能是（ ）A ．电压表短路B ．电流表断路C ．L 1断路D ．L 1短路【考点】电流表、电压表在判断电路故障中的应用．【分析】由图知，闭合开关，两只灯泡并联，电压表测量L 1两端电压；电流表测量L 1支路电流．【解答】解：A 、如果电压表短路，整个电路短路，灯泡都不能发光．不符合题意；B 、电流表断路无示数，L 1不发光；电压表无示数；灯泡L 2不受影响仍然发光．符合题意；C 、如果L 1断路不发光，电流表无示数；而电压表能够测量电源电压有示数．不符合题意；。
(最新)蚌埠市三校联考九年级上期中物理试卷(有答案)-精品
安徽省蚌埠市三校联考九年级（上）期中物理试卷一、填空题（每空1分，共计23分）1．俗话说“酒香不怕巷子深”，这属于 现象；“冷水泡茶慢慢浓”说明分子运动快慢与 有关． 2．一瓶酒精倒出一半后，它的比热容 ，热值 ．（填“不变”、“变大”或“变小）3．用两个相同的“热得快”，分别给质量、初温都相同的甲、乙两种液体同时加热，两液体的温度随时间变化关系的图象如图．根据图象可知，甲液体的比热容 乙液体的比热容（选填“大于”、“小于”或“等于”）．如果乙液体是水，那么质量为500g ，初温为20℃的乙液体吸收1.89×105J 的热量，乙液体的温度升高了 ℃（气压为一标准大气压）．4．一个电阻，在它两端加10V 的电压时，通过的电流为0.5A ，则该电阻的阻值是 Ω；如果电阻两端电压为零，该电阻的阻值是 Ω．5．如图所示，电源电压是6V ，且保持不变．开关S 闭合后，电压表的示数为2V ，则L 1两端的电压为 ．6．如图甲所示的电路，电流表A 1与A 2的指针位置如图乙所示，则通过灯L 2的电流是 A ．7．两只定值电阻，甲标有“10Ω 1A”，乙标有“16Ω 0.5A”，把它们串联在同一电路中，总电阻为 Ω；电路中允许通过的最大电流为 A ；电路两端允许加的最大电压为 V ；若把两定值电阻并联起来，则干路流过的最大电流是 A ．8．如图所示，电源电压保持不变，闭合开关S 1、S 2，电压表示数为6V ，电流表示数为0.6A ，断开S 2后，电压表示数变为2V ，求R 2的电阻为 Ω．9．已知R 1=4Ω，R 2=6Ω，若将R 1与R 2串联在电路中，则R 1与R 2两端的电压之比U 1：U 2= ，电流之比为 ；若将R 1与R 2并联在电路中，则通过R 1与R 2的电流之比为I 1：I 2= ，总电阻R 总= Ω．10．一只灯泡正常发光时的电压是6V ，正常发光时通过它的电流是0.3A ，现将该灯泡接在9V 的电源上，为使其正常发光，还应 联一个 Ω的电阻．11．如图甲所示的电路中，R 1为定值电阻，R 2为滑动变阻器，电源电压不变．闭合开关S 后，滑片P 从a 端移动到b 端，电流表示数I 与电压表示数U 的变化关系如图乙所示，则电源电压为 V ，R 2的最大阻值为 Ω．二、选择题（每题3分，共计30分；每个小题只有一个选项是符合题意的，请将该选项的标号填入下表对应的题号下）12．下列事例中，能表明分子在不停地做无规则运动的是（）A．扫地时，灰尘四起 B．花开时，花香满园C．下雪时，雪花飘飘 D．刮风时，黄沙扑面13．下列哪种现象是通过热传递方式使物体内能增加的（）A．冬天人们搓手取暖B．小孩从滑梯上滑下时臀部发热C．用热水袋取暖D．铁钉在地面上摩擦后发热14．李明同学在一次实验中，用有3V和15V两个量程的电压表测电压时，电压表的“+”接线柱已接入电路，在用15V量程试触时，指针位置如图所示，则下一步的实验操作应该是（）A．直接接入c接线柱，然后读数B．直接接入b接线柱，然后读数C．断开开关，接入c接线柱，闭合开关后读数D．断开开关，接入b接线柱，闭合开关后读数15．在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变亮，应选择下列哪种接法（）A．M接A，N接B B．M接C，N接D C．M接C，N接B D．M接A，N接D16．如图所示电路中，甲、乙两处分别接入电流表或电压表．当S闭合后，为使两灯均能发光，则（）A．甲接电流表，乙接电压表B．甲、乙均接电流表C．甲、乙均接电压表 D．甲接电压表，乙接电流表17．教室里有六盏日光灯，每两盏日光灯由一只开关同时控制，则连接时要（）A ．每两盏灯并联为一组，再分别与一只开关串联B ．每两盏灯串联为一组，然后三组并联C ．每三盏灯并联为一组，再与开关串联D ．这些灯都与开关并联18．如图所示，闭合开关S ，灯泡L 1、L 2都能正常发光，两只电表都有示数，工作一段时间后，灯泡L 1突然熄灭，L 2仍然正常发光，两只电表均无示数，则故障可能是（ ）A ．电压表短路B ．电流表断路C ．L 1断路D ．L 1短路19．如图所示电路中，电源电压不变，当开关闭合，滑动变阻器的滑片P 由左端向右移到中点的过程中，下列判断正确的是（ ）A ．电压表V 和电流表A 1、A 2的示数都变大B ．电流表A 2示数变大，电流表A 1和电压表V 示数不变C ．若将电源正负极颠倒，电流表A 2的示数总比A 1的大D ．电流表A 1示数变大，电流表A 2和电压表V 示数不变20．如图所示电路中，R 1=12Ω，R 2=6Ω，当开关S 闭合时，电流表A 1、A 2的示数之比为（ ）A ．1：2B ．3：2C ．3：1D ．1：121．如图所示，闭合开关后三个电流表的示数分别是0.6A 、0.3A 、0.2A ，则流过L 1、L 2、L 3的电流分别为多少？（ ）A ．0.3A 、0.1A 和0.2AB ．0.1A 、0.3A 和0.2AC ．0.3A 、0.2A 和0.1AD ．0.2A 、0.1A 和0.3A三、作图题与实验题：（22题4分；23题10分；24题16分，共计30分）22．根据图1所示的电路图，用笔画线代替导线，连接图2实物电路 （要求导线不能交叉）．23．“探究串联电路的电压关系”的实验电路如图1所示．（1）为了使探究得出的结论具有普遍意义，L 1、L 2应该选择 （选填“相同”或“不相同”）的小灯泡． （2）小明根据图1连接好电路，闭合开关，电压表示数如图2所示，为了使实验结果更准确，接下来他应该 ．（3）测出L 1两端的电压后，小明断开开关，准备拆下电压表，改装在B 、C 之间．小聪认为小明的操作太麻烦，只需将与A 点相连的导线改接到C 点即可．小聪的办法是否正确？答： ．（4）测量完成后，进行小组交流讨论，如表选录了四个小组的数据，你认为这些数据是否合理，请说明理由．24．小彬用如图甲所示的实验器材探究“电流与电阻的关系”．电源电压恒为3V ，滑动变阻器上标有“20Ω2A”字样，阻值分别为5Ω、10Ω、20Ω、50Ω的定值电阻各一个． （1）请你用笔画线代替导线，把图甲所示的实验电路补充完整．（2）小彬用5Ω定值电阻接入电路后，闭合开关，发现电流表有示数而电压表无示数，则电路中的故障可能是 （写出一种）；排除故障后，闭合开关，调节滑动变阻器的滑片P ，使电流表的示数如图乙所示，此时电路中的电流为 A ．（3）将5Ω定值电阻换成10Ω定值电阻，闭合开关，为了保持 表的示数不变，应将滑动变阻器的滑片P 向 （选填“A”或“B”）移动，记录此时各表的示数． （4）将10Ω定值电阻换成20Ω定值电阻，重复步骤（3）．（5）实验记录的多组数据如表所示．分析数据可得出结论：当电压一定时，通过导体中的电流与电阻成 比．的定值电阻进行实验？ （能、不能），如若不能，则本实验中的定值电阻最大可为 Ω．四、计算与推导题（第25题6分，第26题6分，27题7分，计19分，解答要有必要的公式和解答过程，只有最后答案的不能得分）25．某物理兴趣小组的同学，用煤炉给l0kg 的水加热，同时他们绘制了如图所示的加热过程中水温随时间变化的图线．若在6min 内完全燃烧了2kg 的煤，水的比热容为4.2×103J/（kg•℃），煤的热值约为3×107J/kg ．求：（1）煤完全燃烧产生的热量；（2）经过6min 时间加热，水所吸收的热量； （3）煤炉烧水时的热效率．26．如图所示的电路中，电源电压为6伏不变，滑动变阻器R 2标有“20Ω 2A”字样，闭合电键S 后，电流表A 示数为0.2安，电压表V 示数为2伏．求： （1）R 1的阻值（2）电流表A 最小示数．27．实际测量中使用的大量程电流表是由小量程电流表改装而成的．图中G 是满偏电流（即小量程电流表允许通过的最大电流）Ig=1mA 的电流表，其电阻Rg=100Ω，图为某同学改装后的电流表电路图，R 1、R 2为定值电阻．若使用a 和b 两个接线柱时，电表的量程为3mA ；若使用a 和c 两个个接线柱时，电表的量程为100mA ，求R 1，R 2的阻值．安徽省蚌埠市三校联考九年级（上）期中物理试卷参考答案与试题解析一、填空题（每空1分，共计23分）1．俗话说“酒香不怕巷子深”，这属于扩散现象；“冷水泡茶慢慢浓”说明分子运动快慢与温度有关．【考点】扩散现象；分子动理论与热现象的缘由．【分析】要解答本题需掌握：①一切物质的分子都在不停地做无规则运动，分子的这种运动属于扩散；②温度越高，分子运动越剧烈，扩散越快【解答】解：酒分子不停地做无规则的运动，很远的人就能闻到酒香味．因此“酒香不怕巷子深”属于扩散现象；冷水温度较低，用冷水泡茶时，茶香分子运动速度较慢，扩散较慢，需要很长时间才使整杯茶水茶味变浓，所以“冷水泡茶慢慢浓”说明分子运动快慢与温度有关．故答案为：扩散，温度．2．一瓶酒精倒出一半后，它的比热容不变，热值不变．（填“不变”、“变大”或“变小）【考点】比热容的概念；燃料的热值．【分析】解答此题的关键是对密度、比热容和燃料的热值的概念要有正确的理解．这三个物理量都是物质的特性，均与体积、质量无关．【解答】解：比热容是物质的一种特性，各种物质都有自己的比热，某种物质的比热容和其体积大小无关，所以一瓶酒精倒掉一半，剩下的酒精的比热容不变；燃料的热值是燃料的一种特性，与燃料的质量m和体积v无关，所以一瓶酒精倒掉一半，剩下的酒精的热值不变．故答案为：不变；不变．3．用两个相同的“热得快”，分别给质量、初温都相同的甲、乙两种液体同时加热，两液体的温度随时间变化关系的图象如图．根据图象可知，甲液体的比热容小于乙液体的比热容（选填“大于”、“小于”或“等于”）．如果乙液体是水，那么质量为500g，初温为20℃的乙液体吸收1.89×105J的热量，乙液体的温度升高了80 ℃（气压为一标准大气压）．【考点】热量的计算．【分析】（1）由图象可找出液体温度的变化与所用时间的关系，在相等时间内温度变化大的液体升温快；在相等的加热时间内，甲和乙吸热相同，温度变化大的液体比热容小，温度变化小的比热容大，据此分析判断；（2）知道水的质量、水的比热容、水吸收的热量，利用吸热公式Q吸=cm△t求水吸热后升高的温度．注意：一标准大气压下，水的沸点为100℃．【解答】解：（1）由图象可以看出：在相等时间内，液体甲温度变化量大，则甲液体温度升高较快；而两个加热器相同、加热时间相等时，两种液体吸收的热量相等，由公式Q吸=mc△t可知，在质量相等、初温相同、吸热也相同的情况下，温度升高快的液体比热容小，所以甲的比热容小于乙的比热容；（2）根据Q吸=cm（t﹣t）得：t=+t=+20℃=110℃，因为一标准大气压下，水的沸点为100℃，所以乙液体的温度升高到100℃后温度不变，△t=100℃﹣20℃=80℃．故答案为：小于；80．4．一个电阻，在它两端加10V的电压时，通过的电流为0.5A，则该电阻的阻值是20 Ω；如果电阻两端电压为零，该电阻的阻值是20 Ω．【考点】欧姆定律的应用；影响电阻大小的因素．【分析】求电阻要利用欧姆定律，电阻是导体的属性，其大小不会随着电压和电阻的变化而变化．【解答】解：已知电压和电流，可根据欧姆定律求解：R=；电阻是导体的属性，跟所加电压的大小无关，所以当电压为零时，电阻的阻值还是20Ω．故答案为：20；20．5．如图所示，电源电压是6V，且保持不变．开关S闭合后，电压表的示数为2V，则L1两端的电压为4V ．【考点】串联电路的电压规律．【分析】由电路图可知，灯泡L1和L2串联，电压表测L2两端的电压，即电压表的示数为L2两端的电压；根据串联电路的电压特点求出L1两端的电压．【解答】解：由电路图可知，L1和L2是串联，电压表测L2两端的电压；因为电源电压为6V，电压表示数为2V；即L2两端的电压：U2=2V；由串联电路电压特点可知，L1两端的电压：U1=U﹣U2=6V﹣2V=4V．故答案为：4V．6．如图甲所示的电路，电流表A1与A2的指针位置如图乙所示，则通过灯L2的电流是0.34 A．【考点】并联电路的电流规律．【分析】由电路图可知，两灯泡并联，电流表A1测L1支路的电流，电流表A2测干路电流，根据并联电路的电流特点和电流表指针的位置确定两电流表的量程并根据分度值读出示数，根据并联电路的电流特点求出通过灯L2的电流．【解答】解：由电路图可知，两灯泡并联，电流表A1测L1支路的电流，电流表A2测干路电流．∵并联电路中干路电流等于各支路电流之和，即干路电流大于任意支路的电流，而从两表指针偏转位置来看，A2偏转的比A1还小，∴电流表A1的量程为0～0.6A，分度值为0.02A，示数I1=0.26A，电流表A2的量程为0～3A，分度值为0.1A，示数I=0.6A，∵并联电路电流规律：I=I1+I2，∴通过灯L 2的电流：I 2=I ﹣I 1=0.6A ﹣0.26A=0.34A ．故答案为：0.34． 7．两只定值电阻，甲标有“10Ω 1A”，乙标有“16Ω 0.5A”，把它们串联在同一电路中，总电阻为 26 Ω；电路中允许通过的最大电流为 0.5 A ；电路两端允许加的最大电压为 13 V ；若把两定值电阻并联起来，则干路流过的最大电流是 1.3 A ． 【考点】欧姆定律的应用． 【分析】（1）已知两电阻允许通过的最大电流，根据串联电路的电流特点可知，两电阻串联时电路允许通过的最大电流为两个允许通过最大电流的较小值，根据电阻的串联求出电路中的总电阻，利用欧姆定律求出电路两端允许加的最大电压；（2）根据欧姆定律求出两电阻两端允许所加的最大电压，根据并联电路的电压特点可知，两电阻并联时，并联电路两端允许加的最大电压为较小的一个，根据电阻的并联求出电路中的总电阻，利用欧姆定律求出干路流过的最大电流． 【解答】解：（1）因串联电路中各处的电流相等， 所以，两只电阻串联时，电路中的最大电流I=I 乙=0.5A ， 因串联电路中总电阻等于各分电阻之和， 所以，电路中的总电阻： R=R 甲+R 乙=10Ω+16Ω=26Ω，由I=可得，两端允许加的最大电压： U=IR=0.5A ×26Ω=13V；（2）两电阻两端允许所加的最大电压：U 甲=I 甲R 甲=1A ×10Ω=10V，U 乙=I 乙R 乙=0.5A ×16Ω=8V， 因并联电路中各支路两端的电压相等，所以，两只电阻并联时，电路中的最大电压U′=U 乙=8V ， 因并联电路中总电阻的倒数等于各分电阻倒数之和， 所以，电路中的总电阻：R′===，干路流过的最大电流：I′===1.3A ．故答案为：26；0.5；13；1.3．8．如图所示，电源电压保持不变，闭合开关S 1、S 2，电压表示数为6V ，电流表示数为0.6A ，断开S 2后，电压表示数变为2V ，求R 2的电阻为 20 Ω．【考点】欧姆定律的应用．【分析】闭合开关S 1、S 2时，电路为R 1的简单电路，电压表测电源的电压，电流表测电路中的电流，根据欧姆定律求出R 1的阻值；断开S 2后，两电阻串联，电压表测R 1两端的电压，电流表测电路中的电流，根据串联电路的电压特点求出R 2两端的电压，根据串联电路的电流特点和欧姆定律得出等式即可求出R 2的电阻． 【解答】解：闭合开关S 1、S 2时，电路为R 1的简单电路，电压表测电源的电压，电流表测电路中的电流，则电源的电压U=6V，由I=可得，R1的阻值：R1===10Ω；断开S2后，两电阻串联，电压表测R1两端的电压，电流表测电路中的电流，因串联电路中总电压等于各分电压之和，所以，R2两端的电压：U 2=U﹣U1=6V﹣2V=4V，因串联电路中各处的电流相等，所以，电路中的电流：I′==，即=，解得：R2=20Ω．故答案为：20．9．已知R1=4Ω，R2=6Ω，若将R1与R2串联在电路中，则R1与R2两端的电压之比U1：U2= 2：3 ，电流之比为1：1 ；若将R1与R2并联在电路中，则通过R1与R2的电流之比为I1：I2= 3：2 ，总电阻R总= 2.4Ω．【考点】欧姆定律的应用．【分析】（1）两电阻串联时通过它们的电流相等，根据欧姆定律求出两电阻两端的电压之比；（2）两电阻并联时它们两端的电压相等，根据欧姆定律求出通过的电流之比，根据电阻的并联求出总电阻．【解答】解：（1）将R1与R2串联在电路中，因串联电路中各处的电流相等，所以，通过两电阻的电流之比为1：1，由I=可得，两电阻两端的电压之比：====；（2）将R1与R2并联在电路中，因并联电路中各支路两端的电压相等，所以，通过两电阻的电流之比：===，因并联电路中总电阻的倒数等于各分电阻倒数之和，所以，总电阻：R总===2.4Ω．故答案为：2：3； 1：1； 3：2； 2.4．10．一只灯泡正常发光时的电压是6V，正常发光时通过它的电流是0.3A，现将该灯泡接在9V的电源上，为使其正常发光，还应串联一个10 Ω的电阻．【考点】欧姆定律的应用．【分析】电源的电压大于灯泡正常发光时的电压时应串联一个电阻分压，根据串联电路的电压特点求出串联电阻两端的电压，根据串联电路的电流特点和欧姆定律求出串联电阻的阻值．【解答】解：因电源电压U=9V大于灯泡正常发光时的电压UL=6V，所以，要使灯泡正常发光，应串联一个电阻R分压，因串联电路中总电压等于各分电压之和，所以，串联电阻两端的电压：U R =U﹣UL=9V﹣6V=3V，因串联电路中各处的电流相等，所以，由I=可得，串联电阻的阻值：R====10Ω．故答案为：串；10．11．如图甲所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变．闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图乙所示，则电源电压为3V V，R2的最大阻值为10 Ω．【考点】欧姆定律的应用．【分析】由甲图可知，两电阻串联，电压表测R2两端的电压，电流表测电路中的电流．当滑动变阻器接入电路中的电阻为0时电路中的电流最大，当滑动变阻器接入电路中的电阻最大时电路中的电流最小，由图象读出电流和电压，根据串联电路的特点和欧姆定律表示出电源的电压，利用电源的电压不变得出等式即可求出电源电压．【解答】解：由甲图可知，两电阻串联，电压表测R2两端的电压，电流表测电路中的电流．当滑动变阻器接入电路中的电阻为0时，电路中的电阻最小，电流最大，由图乙可知I1=0.6A，根据欧姆定律可得，电源的电压：U=I1R1=0.6A×R1，当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由乙图可知，I2=0.2A，U2=2V，滑动变阻器的最大阻值：R2===10Ω；串联电路中总电压等于各分电压之和，电源的电压：U=I2R1+U2=0.2A×R1+2V，电源的电压不变，0.6A×R1=0.2A×R1+2V，解得：R1=5Ω，电源的电压U=0.6A×R1=0.6A×5Ω=3V．故答案为：3；10．二、选择题（每题3分，共计30分；每个小题只有一个选项是符合题意的，请将该选项的标号填入下表对应的题号下）12．下列事例中，能表明分子在不停地做无规则运动的是（）A．扫地时，灰尘四起 B．花开时，花香满园C．下雪时，雪花飘飘 D．刮风时，黄沙扑面【考点】分子动理论的基本观点．【分析】组成物质的分子不停地做无规则的运动，扩散现象能说明了分子在不停地做无规则运动．【解答】解：A、灰尘四起是灰尘受力运动，并非分子的运动，不符合题意；B、花香满园，是花中的芳香类物质扩散的结果，表明分子不停无规则运动，符合题意；C、雪花不是分子，雪花飘飘属于物质的机械运动，不符合题意；D、黄沙扑面是黄沙颗粒受力运动的情况，并非分子运动，不符合题意；故选B．13．下列哪种现象是通过热传递方式使物体内能增加的（）A．冬天人们搓手取暖B．小孩从滑梯上滑下时臀部发热C．用热水袋取暖D．铁钉在地面上摩擦后发热【考点】热传递改变物体内能．【分析】热传递改变物体内能是能的转移过程，即内能从高温物体向低温物体转移的过程，在此过程中能的形式不发生变化；做功改变物体内能是能的转化过程，做功的过程中能量的形式变了，是机械能和内能的转化过程．【解答】解：A、冬天，人们搓手取暖，是摩擦生热，机械能转化为内能，属于做功改变物体的内能，故A 不符合题意；B、小孩从滑梯上滑下时臀部发热，是摩擦生热，机械能转化为内能，属于做功改变物体的内能，故B不符合题意；C、用热水袋取暖，是热量发生了转移，属于热传递改变物体的内能，故C符合题意；D、铁钉在地面上摩擦后发热，是摩擦生热，机械能转化为内能，属于做功改变物体的内能，故D不符合题意．故选C．14．李明同学在一次实验中，用有3V和15V两个量程的电压表测电压时，电压表的“+”接线柱已接入电路，在用15V量程试触时，指针位置如图所示，则下一步的实验操作应该是（）A．直接接入c接线柱，然后读数B．直接接入b接线柱，然后读数C．断开开关，接入c接线柱，闭合开关后读数D．断开开关，接入b接线柱，闭合开关后读数【考点】电压表的使用．【分析】在不知待测电压多大时，要用试触的方法来确定电压表的量程，试触时如果指针偏转较大，就用大量程，若指针偏转较小，就用小量程；换接线时开关应处于断开状态．【解答】解：由图示电压表可知，试触时指针摆幅较小，在2V附近，这是选用了电压表较大量程的结果，为了使测量数据准确，应换用较小量程，电压表应选0～3V量程，并且换接线柱时应断开开关．故选D．15．在如图所示的电路中，用滑动变阻器调节灯的亮度，若要求滑片P向右端滑动时灯逐渐变亮，应选择下列哪种接法（）A．M接A，N接B B．M接C，N接D C．M接C，N接B D．M接A，N接D【考点】滑动变阻器的使用．【分析】（1）灯泡亮度变亮，功率变大，根据P=，电路中电源电压不变，电阻变小，滑动变阻器接入电路的电阻丝变短．（2）滑动变阻器在电路中的正确连接方式是连接一“上”一“下”两个接线柱，哪一段电阻丝被接入电路中是由下面的接线柱决定的，它就是下面被连接的接线柱与滑片P之间的部分．【解答】解：滑动变阻器的滑片右移，灯泡变亮，功率变大，根据P=，电路中电源电压不变，电阻变小，滑动变阻器接入电路的电阻丝变短．M应该接A或B，N接D．故选：D．16．如图所示电路中，甲、乙两处分别接入电流表或电压表．当S闭合后，为使两灯均能发光，则（）A．甲接电流表，乙接电压表B．甲、乙均接电流表C．甲、乙均接电压表 D．甲接电压表，乙接电流表【考点】串联电路和并联电路的辨别；电流表的使用；电压表的使用．【分析】因为电流表相当于导线，电压表相当于开路，如图所示当开关S闭合时，要使两灯均能发光，则两个灯泡为并联电路，可假设乙为电压表或电流进行分析，看能否满足两灯并联的要求．【解答】解：假设乙为电流表，则右边的灯泡造成短路，不能满足两灯均能发光的要求，所以乙只能为电压表，甲为电流表．故选A．17．教室里有六盏日光灯，每两盏日光灯由一只开关同时控制，则连接时要（）A．每两盏灯并联为一组，再分别与一只开关串联B．每两盏灯串联为一组，然后三组并联C．每三盏灯并联为一组，再与开关串联D．这些灯都与开关并联【考点】串、并联电路的设计．【分析】（1）在串联电路中，开关控制整个电路；在并联电路中，接在干路上的开关可以控制整个电路，接在支路上的开关只控制这个支路．（2）在并联电路中，各用电器之间是互不影响的；而串联电路中各用电器互相影响．【解答】解：因为教室中的灯泡虽然是一个开关控制，但灯泡都可以单独工作；当其中一个灯泡坏了，并不影响另一个灯泡的工作，即独立工作、互不影响，因此这两个日光灯一定是并联．要求每两盏日光灯由一只开关同时控制，所以应该使每两盏灯并联为一组，再分别与一只开关串联，因开关在干路上，所以可以同时控制这两盏日光灯，符合题意．故选A 故选A ．18．如图所示，闭合开关S ，灯泡L 1、L 2都能正常发光，两只电表都有示数，工作一段时间后，灯泡L 1突然熄灭，L 2仍然正常发光，两只电表均无示数，则故障可能是（ ）A ．电压表短路B ．电流表断路C ．L 1断路D ．L 1短路【考点】电流表、电压表在判断电路故障中的应用．【分析】由图知，闭合开关，两只灯泡并联，电压表测量L 1两端电压；电流表测量L 1支路电流． 【解答】解：A 、如果电压表短路，整个电路短路，灯泡都不能发光．不符合题意；B 、电流表断路无示数，L 1不发光；电压表无示数；灯泡L 2不受影响仍然发光．符合题意；C 、如果L 1断路不发光，电流表无示数；而电压表能够测量电源电压有示数．不符合题意；D 、如果L 1短路，整个电路短路，灯泡都不能发光．不符合题意．故选B ．19．如图所示电路中，电源电压不变，当开关闭合，滑动变阻器的滑片P 由左端向右移到中点的过程中，下列判断正确的是（ ）A ．电压表V 和电流表A 1、A 2的示数都变大B ．电流表A 2示数变大，电流表A 1和电压表V 示数不变C ．若将电源正负极颠倒，电流表A 2的示数总比A 1的大D ．电流表A 1示数变大，电流表A 2和电压表V 示数不变 【考点】电路的动态分析；欧姆定律的应用．【分析】由电路图可知，R 1与R 2并联，电压表测电源的电压，电流表A 1测干路电流，电流表A 2测R 2支路的电流．（1）根据电源的电压可知滑片移动时电压表示数的变化，根据并联电路中各支路独立工作、互不影响可知滑片移动时通过R 2的电流不变，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知通过R 1电流的变化，根据并联电路的电流特点可知干路电流的变化；（2）若仅将电源正负极颠倒，电表的正负接线柱接反了，由此判断结果．【解答】解：由电路图可知，R 1与R 2并联，电压表测电源的电压，电流表A 1测干路电流，电流表A 2测R 2支路的电流．（1）因电源电压不变，所以，滑片移动时，电压表V 的示数不变，故A 错误； 因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过R 2的电流不变，即电流表A 2的示数不变，故B 错误； 滑动变阻器的滑片P 由左端向右移到中点的过程中，接入电路中的电阻变小，。
2015-2016学年安徽省安庆市十八校联考九年级上期中物理试卷(带解析)
试卷第1页，共9页绝密★启用前2015-2016学年安徽省安庆市十八校联考九年级上期中物理试卷（带解析）试卷副标题考试范围：xxx ；考试时间：69分钟；命题人：xxx学校:___________姓名：___________班级：___________考号：___________注意事项．1．答题前填写好自己的姓名、班级、考号等信息 2．请将答案正确填写在答题卡上第I 卷（选择题）一、选择题（题型注释）1、如图所示，粗心的小强把电流表当作电压表接在了L 1的两端．此时如果闭合开关，一定会发生的现象是（ ）A ．电源短路B ．电流表损坏C ．L 1不亮D ．L 2的灯丝烧断2、公交车上前、后两张门旁的柱子上各有一个按钮开关，只要按其中一个开关，坐在驾驶座上的司机听到他旁边的电铃响，就知道有人要下车．如图所示的电路中符合要求的是（）试卷第2页，共9页A ．B ．C ．D ．3、某同学在做实验时，将灯L 1、L 2串联在电路中，发现灯L 1比灯L 2亮，于是他得出通过两灯的电流的结论正确的是（ ）A ．通过L 1的电流大B ．通过L 2的电流大C ．一样大D ．不确定4、如图所示，下列电路中不属于并联电路的是（）A ．B ．C ．D ．5、一种声光报警器的电路如图所示，各元件均能正常工作，对可能出现的现象描述正确的是（ ）A ．灯亮，铃一定响B ．铃响，灯一定亮C ．灯亮，铃一定不响D ．铃响，灯一定不亮6、用细线悬挂着A 、B 、C 三个通草球，其中任意两个通草球靠近时都互相吸引，则（ ） A ．三个通草球只有一个带电 B ．三个通草球都带电试卷第3页，共9页C ．三个通草球中肯定有一个不带电，另外两个带异种电荷D ．三个通草球中肯定有一个不带电，另外两个带同种电荷7、如图所示，L 1和L 2是两只相同的小灯泡，a 、b 是电流表或电压表．闭合开关S 后，若两灯都能发光，则（）A ．a 、b 均为电流表B ．a 、b 均为电压表C ．a 为电流表，b 为电压表D ．a 为电压表，b 为电流表8、咸鱼放在冰箱冷冻室里一晚，冷冻室内有咸鱼味．这表明（ ） A ．分子间存在引力 B ．分子不停地运动C ．分子间存在斥力D ．温度越低，分子运动越慢9、关于物体的内能，下列说法正确的是（ ）A ．在相同物态下，同一物体温度降低，它的内能会减少B ．物体内能增加，一定要从外界吸收热量C ．温度为0℃的物体没有内能D ．温度相等的1kg 水和100g 水内能相同10、如图，将两个铅柱的底面削平、削干净，然后紧紧地压在一起，两铅块就会结合起来，甚至下面吊一重物，都不能把它们拉开，这说明（ ）A ．两铅块被压得太紧B ．下面所吊的重物还不够重试卷第4页，共9页C ．两铅块分子之间有引力D ．大气压作用使它们不能分开11、如图所示电路，当开关S 闭合后，L 1、L 2均能发光，电流表、电压表均有示数．过一会儿，灯都不发光，电流表、电压表的示数均为零，可能发生的故障是 （ ）A ．L 1灯丝断了B ．L 1短路C ．L 2灯丝断了D ．L 2短路12、热机的效率较低，为了提高热机的效率，你认为下列方法目前不可能的是（） A ．尽量使燃料充分燃烧 B ．尽量减少各种热损失C ．尽量减少因克服摩擦力而额外消耗的能量D ．想办法把燃料放出的热量全部用来做有用功试卷第5页，共9页第II 卷（非选择题）二、填空题（题型注释）13、如图所示，电源电压是4.5V ，且保持不变．开关S 闭合后，电压表的示数为2V ，则L 1两端的电压为 ．14、有甲、乙两物体，质量之比m 甲：m 乙之比为2：3，比热容c 甲：c 乙之比为2：1．如果它们放出相同的热量，则它们降低温度之比为 ．15、有一箱木炭，它的质量为10kg ，热值为3.4×107J/kg ．若用掉一半，剩下木炭的热值为 ，半箱木炭燃烧最多放出热量 J ．16、用两个相同的“热得快”，分别给质量、初温都相同的甲、乙两种液体同时加热．两种液体的温度随时间变化的图象如图所示，已知甲液体的比热容为1.8×103J/（kg•℃），则乙液体的比热容是 J/（kg•℃）．17、夏季，在高速公路服务区内，一些重型汽车停在有水的坑里，这是因为汽车在高速行驶过程中，通过 方式增加轮胎的内能，使轮胎的温度升高；轮胎停在水中，通过 方式减少内能，降低温度，以保行车安全．试卷第6页，共9页18、树叶上两滴水珠接触时，能自动结合成一滴较大的水珠，这一事实说明 ；如图所示，封闭在注射器筒内的水很难被压缩，这实验说明 ．19、进入刚装修完的房屋，我们常常会闻到一种刺鼻的气味，这气味主要来自装修材料中的甲醛，这种对人体有害的化学物质．这说明甲醛分子在 运动，这种运动会随气温的升高而 （选填：“加剧”或“减缓”）．20、如图所示的电路图中，要使灯泡L 1和L 2组成串联电路，应该只闭合开关 ，若要使灯泡L 1和L 2组成并联电路，应该只闭合开关 ．三、实验题（题型注释）21、小明和小华做“探究导体电阻大小与长度关系”的实验，他们准备在图中的A 、B 两点间接入待研究的电阻丝，电源电压恒定，忽略灯丝电阻随温度变化的影响，待用电阻丝的规格如下：（1）他们应选择序号为 的两根电阻丝来探究；试卷第7页，共9页（2）正确选择后，他们将所选电阻丝分别接入A 、B 两点间．闭合开关，通过观察灯泡的亮暗或电流表的示数来比较电阻丝电阻的大小．实验中，两次电流表的指针均有偏转，但第二次的示数小于第一次的示数，说明第二次接入电路的电阻丝的电阻 （选填“较大”或“较小”），同时小华发现第二次实验中灯泡不亮，你认为原因是 ．22、在探究物质熔化特点的实验中，实验小组测得出了某物质的温度随时间变化的图象如图所示．设物质从热源吸热的功率恒定不变，根据图象解答下列问题：（1）在AB 段时，物质处于 状态．（2）该物质在t 1时刻的内能 t 2时刻的内能（填“大于”“小于”或“等于”）． （3）该物质在AB 段的比热容 CD 段的比热容（填“大于”“小于”或“等于”）．23、小明在“探究不同液体的吸热情况”试验中，用了如图甲所示的两套完全相同的装置，他按实验要求分别对甲和乙两种液体物质进行加热，实验数据记录如表．（1）按实验要求，甲和乙的质量 （选填“相同”或“不相同”）（2）在此实验中，如果要使甲和乙的最后温度相同，就要给 加热更长的时间，此时，甲吸收的热量 （选填“大于”或“小于”或“等于”）乙吸收的热量． （3）根据实验数据分析得知， （选填“甲”或“乙”）的比热容大．（4）物质甲从温度由20℃加热到45℃的过程中，他的内能 （选填“增大”或“减小”）．这是采用 方式改变物体内能的．四、作图题（题型注释）试卷第8页，共9页24、图1中给出了几个元件，要求用滑动变阻器控制灯泡中电流大小，电流表测出通过灯泡的电流．电压表测灯泡两端的电压．①在图2虚线框内画出电路图．②按电路图连接实物电路．五、计算题（题型注释）25、质量为5g 的铅弹射入0.5cm 的木板，铅弹受到的平均阻力是7800N ，若铅弹克服阻力做的功70%使铅弹发热，则当铅弹穿过模板后，能否自行熔化，铅弹的初温为27℃，铅的比热容为1.3×102J/（kg•℃），熔点为327℃．26、某太阳能热水器的水箱内装有50L 的水，太阳光照射一段时间后，水温从20℃升高到80℃．水的比热容是4.2×103J/（kg•℃），焦炭的热值是3×107J/kg ．试求： （1）水吸收的热量是多少？（2）这些热量相当于完全燃烧多少千克的焦炭？六、综合题（题型注释）27、如图所示电路L 1、L 2、L 3是三盏灯泡，电源电压为9V ，电压表V1的示数为6V ，电压表V 2的示数是7V ．问：①L 1、L 2、L 3的连接方式是怎样的？试卷第9页，共9页②电压表V 1、V 2分别测的是哪段电路两端电压？③L 1、L 2、L 3的电压值分别多大？参考答案1、C2、A3、C4、B5、B6、C7、C8、B9、A10、C11、C12、D13、2.5V14、3：415、3.4×107J/kg；1.7×10816、4.2×10317、做功；热传递18、分子间存在着引力；分子间有斥力19、永不停息的做无规则；加剧20、S2；S1、S321、（1）2、4；（2）较大；灯的实际功率太小22、（1）固体；（2）；小于；（3）小于23、（1）相同；（2）甲；大于；（3）甲；（4）增大；热传递．24、25、铅弹不会自行熔化26、（1）水吸收的热量是1.26×107J；（2）这些能量相当于完全燃烧0.42kg焦炭放出的热量27、①L1、L2、L3是并联的方式的；②电压表V1测量的是的L1、L2电压；V2测量的是的L2、L3电压；③L1、L2、L3的电压值分别2V、4V、3V【解析】1、试题分析：如图所示，电流表并联在电灯L1两端，将电灯L1短路，L1不会发光；电流表与灯L2串联接入电路，电源不会短路，灯L2发光，电流表与灯L2不会烧坏．故选C．2、试题分析：A．两个开关并联后共同控制电铃，即任何一个开关闭合后，电铃都能发声，故A符合题意；B．两个开串联，即两个开关必须同时闭合电铃才能发声，故B不符合题意；C．后门开关与电铃并联后与前门开关并联，两开关同时闭合时，会形成电源短路，故C不符合题意；D．前门开关与电铃串联后与后门开关并联，闭合后门开关时，会形成电源短路，故D 不符合题意．故选A．3、试题分析：因为串联电路中，处处电流相等，因此通过两个灯泡的电流一样大．故选C．4、试题分析：A、C、D电路图中的两灯泡为并列连接，因此两灯泡形成的电路为并联电路，不符合题意．B电路图中的两灯泡均为顺次连接，因此为串联电路，符合题意．故选B．5、试题分析：当只闭合开关S1时，灯泡和电铃串联在一起，所以它们能够正常工作；当只闭合开关S2时，电源没有接入电路，灯泡和电铃都不能正常工作；当开关都闭合时，电铃由于被导线短路没有电流通过，所以只有灯泡可以发光；综上所述可知，铃响时，灯一定亮；故选B．6、试题分析：A、如果只有一个小球带电，那么其他两个不带电的小球靠近时，它们不会吸引，不符合题意；B、如果三个小球都带电，至少有两个是带同种电荷，当它们两个靠近，会互相排斥，不符合题意；C、如果两个小球带异种电荷，另一个不带电，当带异种电荷的两个小球靠近时，互相吸引；而带电小球分别与不带电小球靠近时，也能吸引不带电的小球，符合题意；D、两个带同种电荷的小球靠近时会互相排斥，不符合题意．故选C．7、试题分析：如果两个灯泡串联，无论a、b是什么仪表，L2都会被短路，故电路不可能为串联；那么两个灯泡的连接方式一定为并联，所以为了使灯L1、L2正确发光，a处相当于导线，即电流表；b处不能形成通路，否则会形成电源短路，故b处为电压表．故选C．8、试题分析：咸鱼放在冰箱冷冻室里一晚，冷冻室内有咸鱼味，是因为分子在不停地做无规则的运动，属于扩散现象，所以咸鱼味充满了冰箱的冷冻室．与分子间的作用力无关．故选B．9、试题分析：A、物体的内能与温度有关，温度越高内能越大；同一物体温度降低时，内能将减小；故A正确；B、改变内能的方法有两种，做功和热传递；物体内能增加，可能是从外界吸收热量，也可能外界对它做功；故B错误；C、物体的内能是由于物体内部大量分子无规则运动而产生的能量，物体在任何温度下都有内能；故C错误；D、水的内能不仅与温度有关，还和水的质量有关；故温度相等的1kg水和100g水的内能不同；故D错误；故选A．10、试题分析：两块表面平整的铅放在一起，经过一段时间下面能吊起重物，说明分子间存在引力．故选C．11、试题分析：A、L1灯丝断了，则电压表与电路串联，电压表分担电源电压，有示数．灯L1不亮，电流表无示数．不合题意．B、L1短路，则L2中还有电流，L2会变亮，电表有示数．不合题意．C、L2灯丝断了，则整个电路中无电流，灯都不亮，电表无示数．符合题意．D、L2短路，则电压表也短路无示数．但L1中还有电流，L1会变亮，电流表有示数．不合题意．故选C．12、试题分析：在现有条件下，热机工作过程中燃料不可能完全燃烧，机械摩擦和散热要消耗能量、废气带走较大部分能量．所以燃料燃烧释放出的热量不可能全部做有用功．故选D．13、试题分析：由电路图可知，两灯泡串联，若开关断开时，电压表测量的是电源电压，即电源电压是4.5V；若开关闭合，电压表并联在L2两端，故电压表的示数即为L2两端的电压，即灯泡L2两端的电压U2=2V；由串联电路的特点可知，L1两端的电压：U1=U﹣U2=4.5V﹣2V=2.5V．14、试题分析：已知=，放出热量之比Q甲：Q乙=1：1，比热容之比=，由Q放=cm△t得，它们降低温度之比：===×=．15、试题分析：热值是燃料的特性，不随质量改变而改变，因此用掉一半，剩下木炭的热值仍然是3.4×107J/kg；半箱木炭燃烧最多放出热量Q=qm=3.4×107J/kg×5kg=1.7×108J16、试题分析：由图象知：甲升高的温度△t甲=90℃﹣20℃=70℃，乙升高的温度△t乙=50℃﹣20℃=30℃，加热时间相同，t=90s，两种液体的质量相同，均为m，则根据甲、乙在时间t内吸收的热量相同可得Q甲=Q乙c甲m△t甲=c乙m△t乙c乙===4.2×103J/（kg•℃）．17、试题分析：汽车在高速行驶过程中，通过做功的方式增加轮胎的内能，使轮胎的温度升高；轮胎停在水中，通过热传递的方式减少内能，降低温度，以保行车安全．18、试题分析：（1）两滴水珠接触时，能自动结合成一滴较大的水珠，这一事实说明分子间存在着引力；（2）封闭在注射器筒内的水很难被压缩，这是因为分子间有斥力．19、试题分析：因为一切物质的分子都在永不停息的做无规则运动，故进入刚装修的房间，就会闻到甲醒的气味，这种运动会随气温的升高而加剧，所以要选用环保材料装饰房间．20、试题分析：（1）要使灯泡L1和L2组成串联电路，电流应从电源正极出发后依次经过两盏灯泡，所以应只闭合开关S2．断开开关S1、S3，如下图所示的电路：（2）若要使灯泡L1和L2组成并联电路，电流应从电源正极出发后分别流入两盏灯泡，最后汇合流回电源的负极，所以应闭合开关S1、S3时，断开开关S2．如下图所示的电路中：21、试题分析：（1）要保持导体的材料、横截面积一定，探究导体电阻大小与长度关系．2、4两根导线材料和横截面积一样，可探究电阻与长度关系．（2）当导体两端的电压一定时，通过导体的电流与导体的电阻成反比，所以电流大的，电阻小，电流小的，电阻大；且灯泡的亮度由灯泡的实际功率决定，灯泡越暗，灯泡的实际功率越小．22、试题分析：（1）从图象可以看出，该物质从t1到t5分钟内温度保持0℃不变，所以该物质为晶体，且熔点为0℃．在AB段时，晶体在熔化前处于固态；（2）从t1到t2的时间段，物体要吸收热量，内能就会增加．因此该物质在t1时刻的内能小于t2时刻的内能；（3）烧杯内物质在相同时间内吸收的热量相同，在AB段升高的温度为△t1，在CD时间里升高的温度为△t2，由图象可知，△T1＞△T2，由Q=cm△t可知，当吸收的热量和质量都相同时，△t越大比热容c就越小．所以这种物质AB段的比热容小于CD段的比热容．故答案为：（1）固体；（2）；小于；（3）小于．23、试题分析：（1）探究不同液体的吸热能力时，应控制甲、乙两种液体的质量相同；（2）由表格数据可知，甲、乙两种液体的初温相同，加热时间相同，吸收热量也相同，甲末温低．所以要使甲和乙的最后温度相同，就要给甲加热更长的时间，两套装置完全相同，所以甲吸收的热量大于乙；（3）相同质量甲和乙，升高相同的温度，甲吸热多，所以甲比热容大；（4）物质甲吸热温度升高，它内能增大，这是热传递的方式改变其内能的．24、试题分析：电压表与灯泡并联，电流表与灯泡串联，滑动变阻器按一上一下的原则串联在电路中且左下方接线柱必须接入电路中，然后与开关、电源组成电路，实物图连接和电路图如下图所示：25、试题分析：铅弹克服阻力做的功：W=fs=7800N×0.005m=39J，根据题意可知，铅弹吸收热量：Q吸=Wη=39J×70%=27.3J，由Q吸=cm△t可得，铅弹升高温度：△t===42℃，铅弹的末温：t=t0+△t=27℃+42℃=69℃，铅的熔点为327℃，铅弹的温度没有升高到熔点，所以铅弹不会自行熔化．答：铅弹不会自行熔化．26、试题分析：（1）水的体积V=50L=50×10﹣3m3，由ρ=得水的质量：m=ρV=1.0×103kg/m3×50×10﹣3m3=50kg，水吸收的热量：Q吸=cm水（t﹣t0）=4.2×103J/（kg•℃）×50kg×（80℃﹣20℃）=1.26×107J；（2）焦炭燃烧需放出的热量：Q吸=Q放═1.26×107J；由Q放=mq得需要焦炭的质量：m炭===0.42kg．27、试题分析：①据图可知，由于电压表相当于断路，所以该电路只有一条电流的路径，即为串联电路，即L1、L2、L3是串联的；②据图可知，电压表V1、并联在L1、L2两端，所以测量的是的L1、L2电压；V2并联在L2、L3两端，所以是测量的是的L2、L3电压；③由电路图可知，三灯泡串联，电压表V1测灯泡L1和L2两端的电压之和，电压表V2测灯泡L2和L3两端的电压之和，因为串联电路中总电压等于各分电压之和，所以U1+U2+U3=9V﹣﹣﹣﹣﹣﹣①U1+U2=6V﹣﹣﹣﹣﹣﹣②U2+U3=7V﹣﹣﹣﹣﹣﹣③，由①②可得，U3=3V，由①③可得，U1=2V，则U2=8V﹣U1=8V﹣6V=4V．。
安徽省蚌埠高新区2024-2025学年九年级上学期期中物理试题(Word版含答案)
2024—2025学年第一学期九年级期中调研物理试题卷注意事项：1．你拿到的试卷试题满分100分，考试时间为90分钟。
2．试卷包括“试题卷”和“答题卡”两部分，“试题卷”共4页，“答题卡”共2页。
3．请务必在“答题卡”上答题，在“试题卷”上答题是无效的。
一、填空题（本大题共10小题，每空2分，共24分）1．今年是我们伟大的祖国建国75周年，国庆假期中，小贾同学跟父母到公园游玩，阵阵桂花香气迎面扑来，这一现象说明了______。
2．物理学中用比热容表示物质的吸放热本领，已知水的比热容为，其物理意义是______。
当水被加热后，比热容______（选填“变大”“变小”或“不变”）。
3．小文是一个爱思考问题的孩子，一天他看到小强用空矿泉水瓶做成了一个“空气大炮”。
只见小强将空矿泉水瓶拧好瓶盖，然后用一只手使劲拧矿泉水瓶的尾部，另一只手稍微一拧瓶盖，“砰”的一声，瓶盖就飞了出去，同时看到瓶口有“白雾”出现。
从能量转化角度分析，此过程中能量转化是______，汽油机的______冲程与该能量转化相同。
4．如图是一款应急照明灯，正常供电时，应急灯电池组充电，停电时应急灯的两个灯同时发光，小华发现，有时一个灯泡不亮，另一个灯泡仍然发光，则应急灯的两个灯泡是______（选填“串联”或“并联”）的。
5．我国的物流快递为人们的生活提供了极大的便利，小明的妈妈从网上购买了大闸蟹。
收到快递时看到如图所示的大闸蟹放在泡沫塑料箱中，这是因为泡沫塑料的______差。
6．如图甲所示，取两个相同的验电器A 和B （都不带电），用毛皮摩擦过的橡胶棒与A 接触后，A 带电。
再用带绝缘柄的金属棒将A 和B 上的两金属球连接起来，如图乙所示，金属棒内的瞬间电流方向是______（选填“由A 到B ”或“由B 到A ”）。
()34.210J/kg ⨯⋅℃7．科技小组为了设计可以调节亮度的小灯泡，首先设计了如图所示的电路图，则向右调节滑片P 时，灯泡亮度将会______（选填“变亮”“变暗”或“不变”）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第1页（共26页） 2015-2016学年安徽省蚌埠市四校联考九年级（上）期中物理试卷
一、填空题（每空1分，共27分，将答案直接写在横线上，不必写出解题过程） 1．（3分）单位换算：25μA= A，1.5V= mV，500Ω= MΩ。 2．（2分）我国女宇航员王亚平在太空实验中，发现水滴在失重的环境下呈现球形并不飞散开，这是因为分子间存在 ；用注射器在水球中注入了红色的液体，最终看到了红色液体充满了整个水球，这说明分子在做 。 3．（2分）将塑料绳的一端扎紧，尽可能将其撕成更多的细丝，用干燥的手从上往下捋几下，观察到如图所示的现象，这是因为塑料丝带了 电荷（选填“同种”或“异种”），使塑料丝带电的实质是 在物体间转移。
4．（3分）我国家庭电路的电压为 V，四冲程汽油机工作时将机械能转化为内能的冲程是 冲程，用电器工作将 能转化为其他形式的能。 5．（2分）教室内的一个开关可以同时控制6只日光灯，开关与这些日光灯之间是 ，6只日光灯之间是 。（均选填“串联”或“并联”） 6．（3分）两只水果点亮了一只发光二极管（如图），此时水果是这个电路里的 （选填“用电器”或“电源”），两水果之间是 （填“串联”或“并联”），现将二极管正负极接线对调，二极管不发光，此时水果电池的正负极之间 （选填“有”或“没有”）电压。
7．（2分）在研究物质的导电性时，将玻璃球与灯泡串联接在电路中。在图a电路中闭合开关灯泡不发光，则此时电路是 ；在图b中用酒精灯对着玻璃球加热，灯泡L会慢慢亮起来，此时电路为 。（均选填“开路”、“通路”或“短 第2页（共26页）
路”） 8．（2分）用同种材料制成两段长度相等，横截面积不同的圆柱形导体，A比B的横截面积大，如图所示，将它们串联在电路中，它们的电阻关系是RA RB，通过的电流关系是IA IB（均选填“＞”、“=”或“＜”）。
9．（4分）如图是实验室常用的一种电流表，其零刻度不在表盘的最左端。当导线a、b 分别与标有“一”和“3”的接线柱相连时，电流表指针偏转情况如图所示。此时，电流是从导线 （填“a”或“b”）流入电流表，其示数是 A．为了增大指针的偏转角度从而减小读数误差，应将导线a与标有“ ”的接线柱相连，b与标有“ ”的接线柱相连。
10．（2分）在如图所示的电路中，不论开关如何切换，电铃和灯泡都能安全使用。若想让灯泡和电铃同时工作，需要闭合开关 ；若同时闭合S1和S2，可以工作的用电器是 。
11．（2分）如图所示，L1中的电流是1.6A，L2中的电流是0.9A，则电流表A1的示数为 A，电流表A2的示数为 A。 第3页（共26页）
二、选择题（每题3分，共30分，每小题给出的四个选项中，只有一个选项符合题意） 12．（3分）下列与分子相关的描述正确的是（ ） A．破镜难圆说明分子间没有引力 B．花香四溢说明分子做无规则运动 C．铁、水、空气、磁场等物质都是由大量分子组成的 D．物质在固态时体积最小说明分子间没有空隙 13．（3分）下列说法正确的是（ ） A．两杯水温度相同，内能也一定相同 B．热量总是从内能大的物体向内能小的物体传递 C．比热容的单位是J/（kg▪℃）说明比热容与吸收的热量、质量、温度有关 D．热机就是利用内能做功的机械 14．（3分）下列事例中，不属于静电现象的是（ ） A．春天花开时，会闻到扑鼻的花香 B．夏季雷雨时，天空中划过的闪电 C．秋天夜晚，脱毛衣时常听到“啪啪”声 D．冬季晴天，梳头时常看到头发随塑料梳子飘动 15．（3分）小灯泡的结构如图所示，则在图中电路的连接能让灯泡点亮的是（ ）
A． B． C． D． 16．（3分）如图1，L1、L2是灯泡，且两灯均正常发光，“○”处可以连接电流表、电压表测量电路中的电流、电压，以下说法中正确的是（ ） 第4页（共26页）
A．a为电流表，b为电压表，c为电流表 B．a为电压表，b为电压表，c为电流表 C．a为电流表，b为电流表，c为电压表 D．a为电流表，b为电流表，c为电流表 17．（3分）如图所示，连入电路中的电阻R1、R2、R3允许通过的最大电流分别为I1、I2、I3，且I1＞I2＞I3，则此部分电路中允许通过的最大电流是（ ）
A．I1 B．I2 C．I3 D．I1+I2+I3
18．（3分）在图示电路中，电源电压保持不变。闭合开关S后，开关S1由断开
到闭合，下列说法正确的是（ ）
A．电流表A1示数变大，电流表A示数也变大 B．电流表A1示数变小，电流表A示数也变小 C．电流表A1示数不变，电流表A示数变大 D．电流表A1示数不变，电流表A示数变小 19．（3分）如图（a）所示电路中，当闭合开关后，两只电压表的指针偏转均如图（b）所示，则电阻R1和R2两端的电压分别为（ ）
A．6V 1.5V B．7.5V 1.5V C．1.5V 7.5V D．1.5V 6V 20．（3分）如图所示，当开关S闭合后，下列说法正确的是（ ） 第5页（共26页）
A．灯L1与灯L2是串联，且灯L1被短路 B．电压表可测出灯L1两端的电压 C．电流表A1测的是灯L1的电流 D．电流表A2测的是灯L1的电流 21．（3分）如图所示，电源电压保持不变，开关S闭合后，灯L1和L2都正常发光，一段时间后，一盏灯突然熄灭，而电压表和电流表示数都不变，则故障原因可能是（ ）
A．灯L1短路 B．灯L2短路 C．灯L1开路 D．灯L2开路 三、作图与实验（第22题3分，第23题3分，第24、25题每空2分，共22分） 22．（3分）请根据图甲所示的电路图，用笔画线代替导线将乙图中的元件连成电路，其中电压表选择0～15V量程，电流表选择0～0.6A量程。
23．（3分）近年来，我市新增了不少新能源公交车，在公交车后门的两侧扶手上，各装有一个按钮（相当于一个开关），想要下车的乘客只要按下任何一个按钮，装在驾驶台上的指示灯都会发光。提醒司机有乘客需要下车。请设计一个符合要求的电路图。（已画出指示灯和电源，如图所示） 第6页（共26页）
24．（6分）在探究影响导体电阻大小的因素时，小明作出了如下猜想：①导体的电阻可能与导体的长度有关；②导体的电阻可能与导体的横截面积有关；③导体的电阻可能与导体的材料有关。实验室提供了4根电阻丝，其规格、材料如表所示。 编号 材料 长度/m 横截面积/mm2
A 镍铬合金 0.5 0.5 B 镍铬合金 1.0 0.5 C 镍铬合金 0.5 1.0 D 锰铜合金 0.5 0.5 （1）按照图示“探究影响导体电阻大小因素”的实验电路，在M、N之间分别接不同的导体，则通过观察 来比较导体电阻的大小； （2）为了验证上述猜想①，应该选用编号 两根电阻丝分别接入电路进行实验； （3）从科学探究的角度，应该在增加一个 会使实验结论会更可靠（填实验器材名称）。
25．（10分）某实验小组想探究并联电路中电流的规律，设计了如图甲所示的电路，准备测量A、B、C三处的电流。实验器材为：电流表3只、灯泡2只、开关1个、电池和导线若干。 （1）按照图示电路开始连接电路，在连接电路的过程中，开关应该是 的； （2）在将电流表连入电路之前，预先不知道电路中电流大小的情况下，可 第7页（共26页）
以 ； （3）将电流表接入电路，闭合开关后，电流表指针如图乙所示，出现这种现象的原因是 ； IA/A IB/A IC/A 0.18 0.18 0.36 （4）检查电路无误后，开始实验，并读出电流表示数记录在表格中： 分析表格中数据后得出结论：并联电路中各支路电流相等。 造成此结论错误的主要原因是 为能获得正确的结论你的改进措施是 （提出一条即可）。
四、计算与简答题（每小问3分，共21分） 26．（6分）某汽车的最低油耗可达0.2Kg/（kW▪h）．最低油耗是指燃烧最少的汽油获得最大有用功的能量【0.2Kg/（kW▪h）表示获得1kW▪h的能量需要消耗0.2Kg汽油】．已知汽油的热值为4.6×107J/Kg。 （1）根据公式W=Pt可以知道：1J=1W▪s．请推算1kW▪h的能量是多少J？ （2）请通过这些数据计算该汽车发动机的最高效率。（计算结果保留三位有效数字） 27．（9分）小明同学设计了一个测定液化气热值的实验：取500g水放入锅中，用温度计测得水的初始温度为20℃，用液化气给水加热到80℃时，消耗了0.003m3的液化气。 （1）在此过程中水吸收的热量。 （2）此次实验测得液化气的热值为多少J/m3？ （3）已知液化气的热值为4.9×107J/m3，由此可知此次实验的加热效率为多少？（计算结果保留三位有效数字） 28．（6分）物理学中电流的大小用电流强度表示，电流强度的定义是单位时间 第8页（共26页）
内通过导体横截面电荷量的多少。 （1）国际上通常用字母I表示电流强度，Q表示通过导体横截面的电荷量，t表示通电时间。请根据电流强度的定义用所给的字母来表示这三个物理量之间的关系。 （2）利用你所写的关系式计算：某导体通电10分钟，通过的电流为200mA，则这段时间内通过该导体的电荷量为多少C？
