电子显微镜的原理特性和应用范围
电镜的原理及应用
电镜的原理及应用1. 电镜的概述电子显微镜（Electron Microscope，简称EM）是一种利用高速电子束代替光学束，通过对电子束与样品之间的相互作用进行观察和分析的仪器。
相比传统的光学显微镜，电子显微镜具有更高的分辨率和放大倍数，可以观察微弱的细节和更小的样品。
2. 电镜的工作原理电子显微镜主要包括电子源、透镜系统、样品台和检测系统等部分，下面将详细介绍它们的工作原理。
2.1 电子源电子显微镜使用电子源产生高能电子束。
常用的电子源有热阴极电子源和场发射电子源。
热阴极电子源通过加热钨丝，使钨丝放出自由电子；而场发射电子源则利用电场力将电子从导体中抽出。
2.2 透镜系统透镜系统是电子显微镜中起到聚焦和放大作用的关键部分。
它通常由一系列磁场或电场组成，用于将电子束聚焦在样品上，并控制电子束的偏转、聚焦和放大。
透镜系统包括电子透镜、准直器、缺陷误差修正器等。
2.3 样品台样品台是电子显微镜中放置样品的位置，样品通过样品台与电子束进行相互作用。
样品台通常具有微动装置，用于调整样品与电子束之间的距离和位置。
2.4 检测系统检测系统用于接收经过样品相互作用后的电子信号，并将其转化为可观察的图像。
检测系统通常包括荧光屏、像床、电子多种谱仪、图像感应器等。
3. 电镜的应用领域电子显微镜在许多科学领域中都发挥着重要的作用。
下面列举几个典型的应用领域：3.1 生物学在生物学研究中，电子显微镜能够提供更高的分辨率，使研究人员观察细胞结构和微生物更加清晰。
通过电子显微镜，可以研究细胞核、细胞器、细胞膜等结构，进一步探索生命的奥秘。
3.2 材料科学在材料科学领域，电子显微镜被广泛应用于材料表征和分析。
它可以观察和测量材料的晶体结构、表面形貌和成分分布等，帮助研究人员了解材料的性质和性能，并指导新材料的设计和应用。
3.3 纳米技术纳米技术是当前科技领域的热点之一，而电子显微镜在纳米技术的研究和应用中发挥着重要的作用。
电子显微镜技术的原理及其应用
电子显微镜技术的原理及其应用电子显微镜技术是一种利用电子束而非光束来成像的一种高分辨率显微镜。
与传统的光学显微镜不同，电子显微镜不仅可以看到更小的物体，而且可以观察到更细微的细节和结构。
电子显微镜技术的原理和应用于本文中进行介绍，以便更深入的了解电子显微镜及其应用领域。
一、原理电子显微镜主要由电子枪、电子透镜、样品台、检测器等组成。
与光学显微镜使用的是光线不同，电子显微镜使用的是电子束。
电子束的波长比可见光的波长短很多倍，这使得电子显微镜可以看到比光学显微镜更小的物体。
电子枪负责产生电子束，而电子透镜负责聚焦和操纵电子束。
然后电子束通过样品的薄片，与样品中的原子碰撞时，可放出内壳层的电子，并使样品表面的原子重新排布，从而产生信号。
这个信号被检测器收集，然后转换成图像。
电子显微镜的分辨率取决于电子束的波长，以及电子透镜的质量。
二、应用电子显微镜可以获得高分辨率、高清晰度的图像，因此在科学研究领域得到了广泛的应用。
以下介绍了电子显微镜的几个主要应用领域：1. 材料科学电子显微镜主要应用于材料学、固态物理学和化学等领域。
其高分辨率使其可以精细地观察到原子甚至分子级别的微观结构，从而获得材料的详细信息。
此外，电子显微镜还可以研究材料的晶体缺陷、变形等现象，并观察到材料在电场、磁场、温度等情况下的行为，以及物相变化等相关的细节。
2. 生物学电子显微镜是生物学中重要的工具之一。
在生物学中，电子显微镜通常用于研究细胞、细胞器、细胞膜、分子等生物组织中的细节和结构。
使用电子显微镜还可以研究细菌、病毒和其他微生物的细节，以及其动力学过程等。
这对于研究生物分子的结构和功能有着重要的意义。
3. 半导体工业电子显微镜在半导体工业中得到了广泛应用。
电子显微镜可以观察到芯片内部的细节，以确定芯片是否满足生产标准。
电子显微镜还可帮助诊断设备故障，并提高生产效率。
半导体工业的进步离不开电子显微镜技术的不断发展和改进。
4. 环境科学电子显微镜还可以用于环境科学和地球科学的研究。

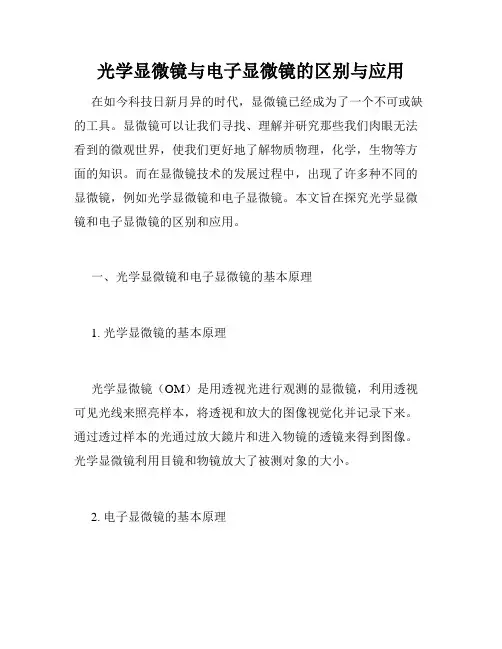

光学显微镜与电子显微镜的区别与应用
光学显微镜与电子显微镜的区别与应用在如今科技日新月异的时代，显微镜已经成为了一个不可或缺的工具。
显微镜可以让我们寻找、理解并研究那些我们肉眼无法看到的微观世界，使我们更好地了解物质物理，化学，生物等方面的知识。
而在显微镜技术的发展过程中，出现了许多种不同的显微镜，例如光学显微镜和电子显微镜。
本文旨在探究光学显微镜和电子显微镜的区别和应用。
一、光学显微镜和电子显微镜的基本原理1. 光学显微镜的基本原理光学显微镜（OM）是用透视光进行观测的显微镜，利用透视可见光线来照亮样本，将透视和放大的图像视觉化并记录下来。
通过透过样本的光通过放大鏡片和进入物镜的透镜来得到图像。
光学显微镜利用目镜和物镜放大了被测对象的大小。
2. 电子显微镜的基本原理电子显微镜（EM）是使用电子束来观察样本的显微镜，它就是用电子束而不是可见光或近红外线来观察物品。
其可以放置在真空环境中，利用先进的聚焦技术，将电子束提高到几百千伏以上的高电压，进而将电子束聚焦的很小的直径。
电子显微镜利用物镜和透镜放大了被测对象的大小，光电子的频率较高，自然能够提供更高分辨率，清晰度和分辨率因而得以显着提高，特别是在低能区。
二、光学显微镜和电子显微镜的区别1. 观察样本光学显微镜在观察样本时，可见光会穿过样本，这些穿过样本的光会明亮或暗淡的出现在物镜的另一侧，从而形成图像。
电子显微镜则使用电子束来照射样品，并由样品反射的电子形成图像。
2. 分辨率电子显微镜的分辨率通常比光学显微镜高得多。
由于电子波的波长较短，所以几乎不受照明光的干扰，可以更精细地观测样本。
光学显微镜通常具有大约200奈米的最佳分辨率，而电子显微镜则可以具有远远低于1奈米的最佳分辨率。
3. 明暗对比度在一些情况下，光学显微镜中的光会产生干扰线或阴影，影响清晰度和分辨率。
电子束不会受到这种影响，可以提供更好的明暗对比度。
4. 照射方式电子显微镜中的电子束必须在真空条件下进行聚焦并进行量测。
电子束显微镜的技术和应用
电子束显微镜的技术和应用电子束显微镜(EBM)是一种高分辨率显微镜，利用电子束取代了传统光学显微镜中的光束进行成像。
这种显微镜在材料科学、生物学、物理学和化学等领域都有广泛的应用。
电子束显微镜的原理电子束显微镜的成像原理跟光学显微镜类似，只不过是把光换成了电子。
通过控制电子束的方向和强度，可以得到高分辨率的成像结果。
在电子束显微镜中，电子通过透镜聚焦，使得来自样品的散射电子为探测器所接受，从而形成清晰的图像。
电子束显微镜的优势相较于传统的光学显微镜，电子束显微镜有许多优势，包括：1. 高分辨率：相较于光学显微镜的200-400纳米分辨率，电子束显微镜的分辨率可达到0.5纳米。
2. 高对比度：电子束显微镜可以通过改变电子束的能量和样品表面的电荷密度，使得成像更加清晰。
3. 可成像的材料种类更广：由于电子束比光束细，所以电子束显微镜可以成像具有较高透明性的样品，比如细胞和材料内部的结构。
4. 可以成像的样品形态更多样：光学显微镜只能成像透明或薄的样品，而电子束显微镜能够成像更厚、更复杂的样品。
电子束显微镜的应用电子束显微镜在材料科学、生物学、物理学和化学等各个领域都有广泛的应用，以下是其中的几个用途：1. 生物学研究：电子束显微镜可以成像生物组织的细胞结构和分子组成，从而帮助研究细胞的生长、分裂、衰老和疾病等重要过程。
2. 材料科学：电子束显微镜可以帮助分析各种材料的微观结构，特别是像非晶材料、纳米材料、陶瓷和液晶等具有高结晶度的材料。
3. 化学研究：电子束显微镜可以帮助研究材料的晶体结构，并确定反应物的性质和化学组成，从而支持新药物的开发和制备。
4. 物理学研究：电子束显微镜可以帮助研究粒子物理，如观察定位精确的电子和光子。
结语电子束显微镜是一种非常有用的工具，可以帮助我们更好地研究材料、生物、化学和物理。
随着科学技术的发展，电子束显微镜的性能和应用也将不断得到提高和拓展，为人类的科学研究发展创造更多的机遇。

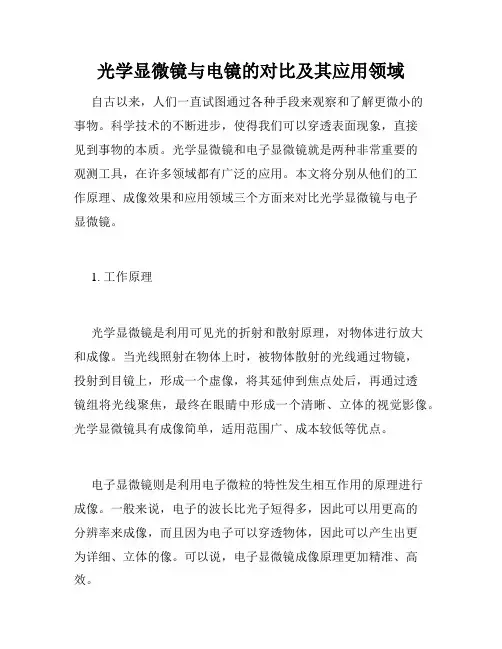

光学显微镜与电镜的对比及其应用领域
光学显微镜与电镜的对比及其应用领域自古以来，人们一直试图通过各种手段来观察和了解更微小的事物。
科学技术的不断进步，使得我们可以穿透表面现象，直接见到事物的本质。
光学显微镜和电子显微镜就是两种非常重要的观测工具，在许多领域都有广泛的应用。
本文将分别从他们的工作原理、成像效果和应用领域三个方面来对比光学显微镜与电子显微镜。
1. 工作原理光学显微镜是利用可见光的折射和散射原理，对物体进行放大和成像。
当光线照射在物体上时，被物体散射的光线通过物镜，投射到目镜上，形成一个虚像，将其延伸到焦点处后，再通过透镜组将光线聚焦，最终在眼睛中形成一个清晰、立体的视觉影像。
光学显微镜具有成像简单，适用范围广、成本较低等优点。
电子显微镜则是利用电子微粒的特性发生相互作用的原理进行成像。
一般来说，电子的波长比光子短得多，因此可以用更高的分辨率来成像，而且因为电子可以穿透物体，因此可以产生出更为详细、立体的像。
可以说，电子显微镜成像原理更加精准、高效。
2. 成像效果在成像效果上，光学显微镜在观测晶体、细胞和光学元件等方面的应用具有很大的优势。
由于可见光的波长较长，因此它具有一定的穿透性，能够看到对物体表面具有透明、凹凸和色彩等的表征。
同时光学显微镜通过电子器件所无法实现的高倍率放大技术，让其成为生物学和医学等领域的重要工具。
电子显微镜具有更高的分辨率、更为精细的成像效果以及更多的拓扑与形态信息。
然而，由于电子显微镜需要使用电子束来进行成像，因此在观察非导体材料时尤其容易出现样品烧毁的问题，同时其仪器的设备更加昂贵，对操作者的要求也更加严格。
3. 应用领域在应用领域上，光学显微镜广泛用于生物学、医学以及材料科学等领域。
它非常适用于在不破坏样品结构的情况下，观察样品的显微结构、纹理、元件等一系列细节信息。
电子显微镜则主要应用于物质结构分析和观测方面，因此其应用范围也比较小。
它可以用于艺术品、材料分析、分子成像等领域，不过因为其成本更高，学习成本也更高，所以使用仪器的人员也相对较少。
电子显微镜的应用技术
电子显微镜的应用技术电子显微镜是现代科技发展的重要成果之一，其应用技术从最初的观测自然物体结构演变到如今的物质分析、生物学研究、材料工程等多个领域，成为现代科学研究的重要工具。
本文将从电子显微镜的基本原理入手，逐步介绍其应用技术，探讨其应用现状及未来发展方向。
一、电子显微镜的基本原理电子显微镜（Electron Microscope，简称EM）是利用高速运动的电子来代替传统光学显微镜的可见光，实现更高分辨率的显微技术。
电子显微镜主要由电子枪、电磁透镜、检测器、显微镜体系组成。
其中，电子枪产生的高能电子通过电磁透镜的聚焦作用，在样品表面进行扫描，由检测器进行信号记录，并经显微镜体系转化为图像显示。
这种工作原理，可以实现对纳米级及以下尺寸范围内的样品表面结构及成分的观测、分析和研究。
二、电子显微镜的应用技术1. 物质分析电子显微镜在化学分析等领域的应用已逐渐得到广泛认可和应用。
通过扫描透射电镜（Scanning Transmission Electron Microscopy，简称STEM）的特殊照明过程，可以实现对样品中特定的化学元素进行定位，并用电子能谱仪（Energy-dispersive X-ray spectroscopy，简称EDS）进行元素分析，得到样品的成分信息。
这一技术在材料性质研究、生物化学等领域有广泛应用。
2. 生物学研究电子显微镜不仅可用于研究非常小的物体，也可用于研究细胞、组织等生物组织。
通过冷冻切片技术和原位恒定冻结技术，可保持生物样品的原始状态，得到更接近真实形态的显微图像。
这种技术已成功应用于生物结构及功能研究，如蛋白质产生、分子信号传递等领域。
3. 材料工程电子显微镜广泛应用于材料科学及材料工程。
例如，通过扫描电子显微镜（Scanning Electron Microscopy，简称SEM）对材料表面进行观察，可获得与加工工序相关的介观结构的信息，以帮助材料工程师改善材料加工过程，提高原材料的品质和加工效率。
原位电子显微镜研究材料微观结构和性能
原位电子显微镜研究材料微观结构和性能原位电子显微镜是一种在实时下观察材料结构和性能变化的工具。
原位电子显微镜的应用范围很广，既可以用于材料科学，也可以用于生命科学和能源研究。
本文将以原位电子显微镜在材料微观结构和性能研究中的应用为中心进行探讨。
一、原位电子显微镜的基本原理原位电子显微镜是由透射电子显微镜（TEM）和扫描电子显微镜（SEM）改进而来的。
它能够在真空中通过电磁透镜将电子束聚焦到非常小的尺寸，并利用电子的中性特性直接穿透样品表面，成像样品内部结构。
原位电子显微镜和传统的TEM和SEM不同的是，它可以将样品放在一定的温度和气体环境下进行观察，实时记录材料在不同条件下的结构和性能。
二、原位电子显微镜在材料微观结构研究中的应用1. 显微结构的进一步研究原位电子显微镜可以观察材料的微观结构，帮助研究者了解材料内部组成和结构，探究材料性能变化的机理。
例如，通过在原位电子显微镜中加热样品，可以观察到材料晶体结构随温度变化而发生的变化。
这种观察可以帮助我们进一步研究材料的热膨胀性和热导率等性质。
2. 界面和晶界的研究材料内部的界面和晶界对材料性能有着重要的影响。
原位电子显微镜可以观察到材料中微小的界面和晶界，探究其对材料性能的影响。
例如，在压力下引起的晶体缺陷，可以通过原位电子显微镜观察到。
3. 纳米级别材料结构的研究随着纳米技术的发展，纳米材料的性质逐渐成为研究的热点。
原位电子显微镜可以观察到纳米材料的微观结构，探究其性质变化的机理。
例如，通过观察纳米晶体的晶体形貌和尺寸可以研究纳米材料中的磁性和电性等性质。
三、原位电子显微镜在材料性能研究中的应用1. 力学性能的研究原位电子显微镜可以观察到材料在应力下的变形情况。
例如，可以观察到材料在拉伸过程中的变形过程，研究其应力-应变曲线，进而探究材料的力学性能。
2. 电学性能的研究材料的电学性能是材料科学中的一个重要研究方向，原位电子显微镜可以观察到材料在电场和磁场中的电学性质。
扫描电子显微镜的原理及应用
扫描电子显微镜的原理及应用0929101班1092910107 张伟杰扫描电子显微镜的制造是依据电子与物质的相互作用。
当一束高能的人射电子轰击物质表面时，被激发的区域将产生二次电子、俄歇电子、特征X射线和连续谱X射线、背散射电子、透射电子，以及在可见、紫外、红外线区域产生的电磁辐射。
同时，也可产生电子-空穴对、晶格振动(声子)、电子振荡(等离子体)。
原则上讲，利用电子和物质的相互作用，可以获取被测样品本身的各种物理、化学性质的信息，如形貌、组成、晶体结构、电子结构和内部电场或磁场等等。
扫描电子显微镜正是根据上述不同信息产生的机理，采用不同的信息检测器，使选择检测得以实现。
如对二次电子、背散射电子的采集，可得到有关物质微观形貌的信息;对x射线的采集，可得到物质化学成分的信息。
正因如此，根据不同需求，可制造出功能配置不同的扫描电子显微镜。
扫描电子显微镜的原理：SEM的工作原理是用一束极细的电子束扫描样品，在样品表面激发出次级电子，次级电子的多少与电子束入射角有关，也就是说与样品的表面结构有关，次级电子由探测体收集，并在那里被闪烁器转变为光信号，再经光电倍增管和放大器转变为电信号来控制荧光屏上电子束的强度，显示出与电子束同步的扫描图像。
图像为立体形象，反映了标本的表面结构。
为了使标本表面发射出次级电子，标本在固定、脱水后，要喷涂上一层重金属微粒，重金属在电子束的轰击下发出次级电子信号。
光学显微镜、T EM、SEM成像原理比较扫描电子显微镜的组成：1、真空系统真空系统主要包括真空泵和真空柱两部分。
真空柱是一个密封的柱形容器。
真空泵用来在真空柱内产生真空。
有机械泵、油扩散泵以及涡轮分子泵三大类，机械泵加油扩散泵的组合可以满足配置钨枪的SEM的真空要求，但对于装置了场致发射枪或六硼化镧枪的SEM,则需要机械泵加涡轮分子泵的组合。
成象系统和电子束系统均内置在真空柱中。
真空柱底端即为右图所示的密封室，用于放置样品。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电子显微镜的原理特性和应用范围
1. 介绍
电子显微镜（Electronic Microscope）是一种利用电子束取代光束进行成像的
显微方法。
与传统光学显微镜相比，电子显微镜具有更高的分辨率和更大的放大倍数，使得研究人员可以更详细地观察材料和生物样品的微观结构。
本文将介绍电子显微镜的原理、特性以及应用范围。
2. 原理
电子显微镜的工作原理基于电子的波粒二象性和电子与样品之间的相互作用。
主要包括三个关键部分：电子源、透镜系统和检测器。
2.1 电子源
电子源通常采用热阴极或冷阴极产生的热电子或场发射电子。
这些电子经过加
速器加速，形成高速电子束。
2.2 透镜系统
透镜系统由多个电子透镜构成，包括聚焦透镜、缺陷透镜和投影透镜等。
它们
通过调节电子束轨迹和聚焦程度，控制电子束的聚焦和放大，从而形成清晰的样品图像。
2.3 检测器
检测器用于接收和转换电子显微镜中的电子信号。
最常用的检测器是底片，通
过测量底片上的暗场和亮场电子的位置和数量，得到样品的详细信息。
3. 特性
电子显微镜具有以下几个主要特性：
3.1 高分辨率
由于电子的波长比光的波长要短得多，因此电子显微镜具有更高的分辨率。
通常，电子显微镜的分辨率可达到纳米级别，远远超过光学显微镜的分辨率。
3.2 大放大倍数
电子显微镜的放大倍数可达到百万倍以上，可以观察到非常细微的结构和细节。
3.3 强大的深度探测能力
电子束可以穿透样品较深的表面，对样品的内部结构和组织进行研究，具有强
大的深度探测能力。
3.4 高对比度
电子显微镜的图像对比度高，可以清晰地显示样品中的不同颗粒、晶体和结构，有助于进一步的分析和研究。
4. 应用范围
电子显微镜广泛应用于材料科学、生物学、纳米技术和医学等领域。
4.1 材料科学
电子显微镜在材料科学领域的应用主要包括微观结构分析、晶体缺陷研究、材
料成分分析、薄膜和纳米材料的表征等。
4.2 生物学
电子显微镜在生物学研究中的应用主要包括细胞结构观察、蛋白质结构分析、
病毒和微生物学研究等。
4.3 纳米技术
电子显微镜在纳米技术领域的应用主要包括纳米材料制备与表征、纳米结构成像、纳米器件性能分析等。
4.4 医学
电子显微镜在医学领域的应用主要包括病理学研究、疾病诊断、细胞活动观察
和药物研发等。
5. 总结
电子显微镜是一种成像技术，利用电子束代替光束进行观察和分析。
它具有高
分辨率、大放大倍数、强深度探测能力和高对比度等特性，广泛应用于材料科学、生物学、纳米技术和医学等领域。
随着技术的不断发展，电子显微镜在科学研究和工程应用中的作用将变得越来越重要。
所以，深入了解和研究电子显微镜的原理特性以及应用范围，对于推动科学进步和技术创新具有重要意义。
