贴片电阻-表面标识与阻值的关系

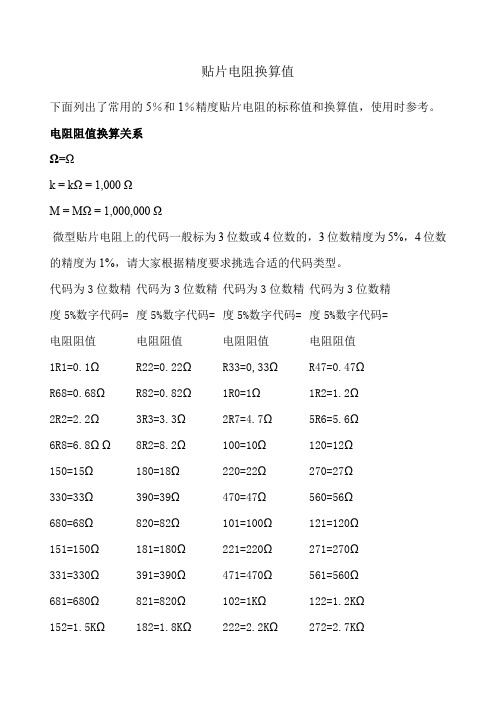

贴片电阻换算值
贴片电阻换算值下面列出了常用的5％和1％精度贴片电阻的标称值和换算值，使用时参考。
电阻阻值换算关系Ω=Ωk = kΩ = 1,000 ΩM = MΩ = 1,000,000 Ω微型贴片电阻上的代码一般标为3位数或4位数的，3位数精度为5%，4位数的精度为1%，请大家根据精度要求挑选合适的代码类型。
代码为3位数精度5%数字代码=电阻阻值代码为3位数精度5%数字代码=电阻阻值代码为3位数精度5%数字代码=电阻阻值代码为3位数精度5%数字代码=电阻阻值1R1=0.1ΩR22=0.22ΩR33=0,33ΩR47=0.47ΩR68=0.68ΩR82=0.82Ω1R0=1Ω1R2=1.2Ω2R2=2.2Ω3R3=3.3Ω2R7=4.7Ω5R6=5.6Ω6R8=6.8ΩΩ8R2=8.2Ω100=10Ω120=12Ω150=15Ω180=18Ω220=22Ω270=27Ω330=33Ω390=39Ω470=47Ω560=56Ω680=68Ω820=82Ω101=100Ω121=120Ω151=150Ω181=180Ω221=220Ω271=270Ω331=330Ω391=390Ω471=470Ω561=560Ω681=680Ω821=820Ω102=1KΩ122=1.2KΩ152=1.5KΩ182=1.8KΩ222=2.2KΩ272=2.7KΩ332=3.3KΩ392=3.9KΩ472=4.7KΩ562=5.6KΩ682=6.8KΩ822=8.2KΩ103=10KΩ123=12KΩ153=15KΩ183=18KΩ223=22KΩ273=27KΩ333=33KΩ393=39KΩ473=47KΩ563=56KΩ683=68KΩ823=82KΩ104=100KΩ124=120KΩ154=150KΩ184=180KΩ224=220KΩ274=270KΩ334=330KΩ394=390KΩ474=470KΩ564=560KΩ684=680KΩ824=820KΩ105=1MΩ125=1.2MΩ155=1.5MΩ185=1.8MΩ225=2.2MΩ275=2.7MΩ335=3.3MΩ395-3.9MΩ475=4.7MΩ565=5.6MΩ685=6.8MΩ825=8.2MΩ106=10MΩ代码为4位数精度1%数字代码=电阻阻值代码为4位数精度1%数字代码=电阻阻值代码为4位数精度1%数字代码=电阻阻值代码为4位数精度1%数字代码=电阻阻值0000=00Ω00R1=0.1Ω0R22=0.22Ω0R47=0.47Ω0R68=0.68Ω0R82=0.82Ω1R00=1Ω1R20=1.2Ω2R20=2.2Ω3R30=3.3Ω6R80=6.8Ω8R20=8.2Ω10R0=10Ω11R0=11Ω12R0=12Ω13R0=13Ω15R0=15Ω16R0=16Ω18R0=18Ω20R0=20Ω24R0=24Ω27R0=27Ω30R0=30Ω33R0=33Ω36R0=36Ω39R0=39Ω43R0=43Ω47R0=47Ω51R0=51Ω56R0=56Ω62R0=62Ω68R0=68Ω75R0=75Ω82R0=82Ω91R0=91Ω1000=100Ω1100=110Ω1200=120Ω1300=130Ω1500=150Ω1600=160Ω1800=180Ω2000=200Ω2200=220Ω2400=240Ω2700=270Ω3000=300Ω3300=330Ω3600=360Ω3900=390Ω4300=430Ω4700=470Ω5100=510Ω5600=560Ω6200=620Ω6800=680Ω7500=750Ω8200=820Ω9100=910Ω1001=1KΩ1101=1.1KΩ1201=1.2KΩ1301=1.3KΩ1501=1.5KΩ5601=5.6KΩ6201=6.2KΩ6801=6.8KΩ7501=7.5KΩ8201=8.2KΩ9101=9.1KΩ1002=10KΩ1102=11KΩ1202=12KΩ1302=13KΩ1502=15KΩ1602=16KΩ1802=18KΩ2002=20KΩ2202=22KΩ2402=24KΩ3002=30KΩ3303=33KΩ3602=36KΩ3902=39KΩ4302=43KΩ4702=47KΩ5102=51KΩ5602=56KΩ6202=62KΩ6802=68KΩ7502=75KΩ8202=82KΩ9102=91KΩ1003=100KΩ1103=110KΩ1203=120KΩ1303=130KΩ1503=150KΩ1603=160KΩ1803=180KΩ2003=200KΩ2203=220KΩ2403=240KΩ2703=270KΩ3003=300KΩ3303=330KΩ3603=360KΩ3903=390KΩ4303=430KΩ4703=470KΩ5103=510KΩ5603=560KΩ6303=630KΩ6803=680KΩ7503=750KΩ8203=820KΩ9103=910KΩ1004=1MΩ1104=1.1MΩ1204=1.2MΩ1304=1.3MΩ1504=1.5MΩ1604=1.6MΩ1804=1.8MΩ2004=2MΩ2204=2.2MΩ2404=2.4MΩ2704=2.7MΩ3004=3MΩ3304=3.3MΩ3604=3.6MΩ3904=3.9MΩ4304=4.3MΩ4704=4.7MΩ5104=5.1MΩ5604=5.6MΩ6204=6.2MΩ6804=6.8MΩ7504=7.5MΩ8204=8.2MΩ9104=9.1MΩ1005=10MΩ。
贴片电阻标识330
贴片电阻标识330（实用版）目录1.贴片电阻的概述2.贴片电阻的标识方法3.330 贴片电阻的具体含义4.贴片电阻的应用领域正文一、贴片电阻的概述贴片电阻，又称片状电阻或表面贴装电阻，是一种小型化的电子元器件。
它的体积小、重量轻、安装方便，广泛应用于各种电子产品中。
贴片电阻主要用于限流、分压、耦合、滤波等电路，以实现对电流和电压的精确控制。
二、贴片电阻的标识方法贴片电阻的标识方法通常包括以下几个方面：1.尺寸：表示贴片电阻的长度和宽度，例如 0805 表示尺寸为 0.8mm ×0.5mm。
2.容值：表示贴片电阻的电阻值，例如 100 表示电阻值为 100 欧姆。
3.功率：表示贴片电阻的功率，例如 1/4W 表示功率为 1/4 瓦特。
4.精度：表示贴片电阻的电阻精度，例如±1% 表示精度为±1%。
5.温度系数：表示贴片电阻的温度系数，例如±100ppm 表示温度系数为±100ppm。
三、330 贴片电阻的具体含义330 贴片电阻中的“330”是指该贴片电阻的电阻值为 330 欧姆。
这种电阻通常采用四位数字表示法，其中前两位数字代表电阻值的有效数字，后两位数字表示电阻值的倍数。
例如，330 表示电阻值为 330 欧姆；100 表示电阻值为 100 欧姆。
四、贴片电阻的应用领域贴片电阻广泛应用于各种电子产品和电子设备中，例如：1.电脑、手机等通讯设备2.电视、显示器等显示设备3.家电产品，如冰箱、洗衣机、空调等4.工业控制设备5.汽车电子设备等总之，贴片电阻作为一种重要的电子元器件，在现代电子产品中发挥着举足轻重的作用。
贴片电阻标识
贴片电阻标识300是30欧（这是国际标法）30R是30欧（这是英国标法）例如3.32K，若是印刷不清，就会让人误认成33.2k或332K。
若标示成33K2，就不会有上述的困扰。
还有打字机的问题，没有计算机辅助时，由于传统机械式打字机欠缺特殊符号，51Ω会标示成51ohm 或51R，100mF会标示成100mF。
英国有不成文宪法，电子界有不成文的规定，电阻阻值标示方式如下：0.22Ω=0.22R=R22 (只要是R在最前面，即表示阻值小于1Ω。
)2.2Ω=2R222Ω=22R 22.1Ω=22R1220Ω=220R (只要是出现R或R在最后面，即表示阻值小于1K。
) 2200Ω=2.2K=2K222000Ω=22K22100Ω=22.1K=22K1221800Ω=221.8K=221K82210000Ω=2.21MΩ=2M21陶片、积层电容很常见，其容量若非直接标示也常有人看不懂，明明是买1500pF陶片小电容，怎么老板给他的是152？别怀疑，152不是152pF，表示15后面有2个0；有时12pF 会标示成120，表示12后面没有0。
小电容标示是这样：220pF=n22=221 (表示在22后面有一个0)2200pF=2n2=222 (表示在22后面有两个0)0.0047mF=4n7=4700pF=4726.8pF=6p8 12.5pF=12p5 (1nF=1000pF)同理，RN-55/60/65系列军规电阻的四位数字也是如此标示：2210Ω=2K21=2211 (表示在221后面还有一个0)22100Ω=22K1=2212 (表示在221后面还有两个0)221000Ω=221K=2213 (表示在221后面还有三个0)所以649K=6493，64K9=6492，6K49=6491，649Ω=649R或6490。
军规电组的阻值以四位数字表示，但拿起军规电阻，你会发现在四位数字之后还有一个英文字，例如2151F。
贴片电阻命名规则_201104150901
贴片电阻-最全面的介绍命名方法分类封装与尺寸功率特性133R是133欧（这是英国标法）英文字代表误差，G=2%、F=1%、D=0.5%、C=0.25%、B=0.1%、A(或Ω)=0.05%、Q=0.02%、T=0.01%、V=0.005%。
国内贴片电阻的命名方法：1、5%精度的命名：RS-05K102JT2、1％精度的命名：RS-05K1002FTR －表示电阻S －表示功率0402是1/16W、0603是1/10W、0805是1/8W、1206是1/4W、1210是1/3W、1812是1/2W、2010是3/4W、2512是1W。
05 －表示尺寸(英寸)：02表示0402、03表示0603、05表示0805、06表示1206、1210表示1210、1812表示1812、10表示2010、12表示2512。
K －表示温度系数为100PPM,102－5％精度阻值表示法：前两位表示有效数字，第三位表示有多少个零，基本单位是Ω，102＝1000Ω＝1KΩ。
1002是1％阻值表示法：前三位表示有效数字，第四位表示有多少个零，基本单位是Ω，1002＝10000Ω＝10KΩ。
J －表示精度为5％、F－表示精度为1％。
T －表示编带包装贴片电阻阻值误差精度有±1％、±2％、±5％、±10％精度，常规用的最多的是±1％和±5％，±5％精度的常规是用三位数来表示例例512，前面两位是有效数字，第三位数2表示有多少个零，基本单位是Ω,这样就是5100欧，1000Ω＝1KΩ,1000000Ω=1MΩ为了区分±5％，±1％的电阻，于是±1％的电阻常规多数用4位数来表示，这样前三位是表示有效数字，第四位表示有多少个零4531也就是4530Ω，也就等于4.53KΩ贴片电阻的封装与功率关系如下表：封装额定功率@ 70°C 最大工作电压(V) 英制(mil) 公制(mm) 常规功率系列提升功率系列0201 0603 1/20W / 250402 1005 1/16W / 500603 1608 1/16W 1/10W 500805 2012 1/10W 1/8W 1501206 3216 1/8W 1/4W 2001210 3225 1/4W 1/3W 2001812 4832 1/2W / 2002010 5025 1/2W 3/4W 2002512 6432 1W / 200注：电压=√功率x电阻值(P=V2/R) 或最大工作电压两者中的较小值0603 0805 1206数量PCSQuantity10000 5000 4000 50000 25000 10000 5000 1500 1000 50000 10000 4000---------------------------------------贴片电阻简述片式固定电阻器，从Chip Fixed Resistor直接翻译过来的，俗称贴片电阻(SMD Resistor),是金属玻璃铀电阻器中的一种。
贴片电阻阻值的三种表示法与读法
贴片电阻阻值的三种表示法与读法
有关贴片电阻阻值的表示方法，怎么来读贴片电阻的阻值，在贴片电阻上阻值的大小，一般以数字形式标注在电阻表面，我们在读取电阻的阻值时，可以直接读电阻表面的数字。
贴片电阻阻值的三种表示方法
1.由三个数字组成
则贴片电阻的误差±5%。
前面两位是有效数字，第三位数表示乘零倍率，基本单位是Ω。
例如103，1和0是有效数字直接写下来即可，2表示乘零倍率，即10的二次方（即第三位数是几，就是10的几次方）。
103表示的阻值为：10×10的三次方=10×1000=10000Ω=10KΩ
2.由四个数字组成
则贴片电阻的误差±1%。
前面三位是有效数字，第四位表示乘零倍数（就是数字是几，就表示10的几次方）。
例如：1502，150是有效数字，直接写下来，2表示10的二次方。
1502的阻值为：150×10的二次方=150×100=15000Ω=15KΩ
3.由数字和字母组成
例如5R6、R16等，只需要把R换成小数点，形如这样5R6=5.6R=5.6Ω R16=0.16R=0.16Ω。
注意，'R'是电阻的表示，“Ω”是电阻单位的表示，注意不要把
二者搞混了，尤其在工业生产中，二者的界限较模糊，经常容易混用。
贴片电阻的阻值表示：
前面几位数乘以尾数就是10的幂次方，假设一个贴片电阻是103，就是10*10三次方，如果一个贴片电阻是四位数，假设1202，就是120×10二次方，即为前面的数乘以10尾数为幂次方。
以上介绍了贴片电阻阻值的读法，希望对大家有所帮助。
贴片电阻阻值丝印标准_解释说明以及概述
贴片电阻阻值丝印标准解释说明以及概述1. 引言1.1 概述在电子产品制造与组装过程中，贴片电阻是最常用的被动元件之一。
而贴片电阻上通常会印有阻值丝印标准，用于指示电阻器的额定阻值。
本文将解释和说明贴片电阻阻值丝印标准的定义、表示方法以及其重要性，并介绍当前常见的相关标准与比较分析。
1.2 文章结构本文共分为五个部分，结构如下：- 第一部分为引言，描述了文章的主题、目的以及概述；- 第二部分将详细解释和说明贴片电阻阻值丝印标准，包括对贴片电阻的概述、对丝印标准的定义以及对阻值表示方法的介绍；- 第三部分将探讨贴片电阻阻值丝印标准的重要性，并从生产与安装便利性、误识别与混淆使用的必要性以及产品质量与可靠性提高等方面进行论述；- 第四部分将介绍当前常见的贴片电阻丝印标准，包括国际标准ISO10463、行业标准GB/T以及其他地区或厂家自定的标准，并进行比较分析；- 第五部分为结论与建议，总结当前贴片电阻丝印标准的现状和问题，并提出改进和完善的建议，同时展望未来贴片电阻丝印标准的发展。
1.3 目的本文旨在对贴片电阻阻值丝印标准进行全面解释说明，并探讨其重要性。
通过比较不同的相关标准，可以帮助读者更好地理解和选择适用于实际应用场景的贴片电阻丝印标准。
此外，本文还意在为改进和完善当前贴片电阻丝印标准提供参考和建议，并对未来该领域发展进行展望。
2. 贴片电阻阻值丝印标准解释说明2.1 贴片电阻概述贴片电阻是一种常见的电子元件，广泛应用于各种电路中。
它具有小尺寸、轻量化、易于生产和安装等特点，因此在现代电子设备中得到了广泛应用。
贴片电阻通过其电阻值来调整和控制电路中的电流流动，起到限流和分压的作用。
2.2 电阻丝印标准定义贴片电阻的丝印标准是指在贴片电阻表面印刷的字符或图案，用于表示其阻值信息以及其他关键参数。
通常采用字母、数字或色环等方式进行标记。
这些标记可帮助工程师和技术人员正确识别与选择合适的贴片电阻，并确保其正确使用。
贴片电阻阻值
下面列出了常用的5％和1％精度贴片电阻的标称值和换算值，仅供大家使用时参考。
电阻阻值换算关系Ω= Ωk = kΩ = 1,000 ΩM = MΩ = 1,000,000 Ω微型贴片电阻上的代码一般标为3位数或4位数的，3位数精度为5%，4位数的精度为1%，请大家根据精度要求挑选合适的代码类型。
代码为3位数精度5%数字代码=电阻阻值代码为3位数精度5%数字代码=电阻阻值代码为3位数精度5%数字代码=电阻阻值代码为3位数精度5%数字代码=电阻阻值1R1=0.1ΩR22=0.22ΩR33=0,33Ω R47=0.47ΩR68=0.68Ω R82=0.82Ω 1R0=1Ω 1R2=1.2Ω2R2=2.2Ω 3R3=3.3Ω 4R7=4.7Ω 5R6=5.6Ω6R8=6.8ΩΩ 8R2=8.2Ω 100=10Ω 120=12Ω150=15Ω180=18Ω220=22Ω270=27Ω330=33Ω390=39Ω470=47Ω560=56Ω680=68Ω820=82Ω101=100Ω121=120Ω151=150Ω 181=180Ω 221=220Ω 271=270Ω331=330Ω 391=390Ω 471=470Ω 561=560Ω681=680Ω 821=820Ω 102=1KΩ 122=1.2K Ω152=1.5KΩ182=1.8KΩ222=2.2K Ω 272=2.7KΩ332=3.3KΩ392=3.9KΩ472=4.7K Ω 562=5.6KΩ682=6.8KΩ 822=8.2KΩ 103=10KΩ 123=12K Ω153=15KΩ 183=18KΩ 223=22KΩ 273=27K Ω333=33KΩ 393=39KΩ 473=47KΩ 563=56K Ω683=68KΩ 823=82KΩ 104=100KΩ 124=120K Ω154=150KΩ184=180KΩ224=220K Ω 274=270KΩ334=330KΩ394=390KΩ474=470KΩ 564=560KΩ684=680KΩ 824=820KΩ 105=1MΩ 125=1.2M Ω155=1.5MΩ185=1.8MΩ225=2.2M Ω 275=2.7MΩ335=3.3MΩ395-3.9MΩ475=4.7M Ω 565=5.6MΩ685=6.8MΩ 825=8.2MΩ 106=10MΩ代码为4位数精度1%数字代码=电阻阻值代码为4位数精度1%数字代码=电阻阻值代码为4位数精度1%数字代码=电阻阻值代码为4位数精度1%数字代码=电阻阻值0000=00Ω00R1=0.1Ω0R22=0.22Ω 0R47=0.47Ω0R68=0.68Ω0R82=0.82Ω1R00=1Ω 1R20=1.2Ω2R20=2.2Ω3R30=3.3Ω6R80=6.8Ω 8R20=8.2Ω10R0=10Ω 11R0=11Ω 12R0=12Ω 13R0=13Ω15R0=15Ω 16R0=16Ω 18R0=18Ω 20R0=20Ω24R0=24Ω 27R0=27Ω 30R0=30Ω 33R0=33Ω36R0=36Ω 39R0=39Ω 43R0=43Ω 47R0=47Ω51R0=51Ω 56R0=56Ω 62R0=62Ω 68R0=68Ω75R0=75Ω 82R0=82Ω 91R0=91Ω 1000=100Ω1100=110Ω1200=120Ω1300=130Ω 1500=150Ω1600=160Ω1800=180Ω2000=200Ω 2200=220Ω2400=240Ω2700=270Ω3000=300Ω 3300=330Ω3600=360Ω3900=390Ω4300=430Ω 4700=470Ω5100=510Ω5600=560Ω6200=620Ω 6800=680Ω7500=750Ω8200=820Ω9100=910Ω 1001=1KΩ1101=1.1KΩ1201=1.2KΩ1301=1.3K Ω 1501=1.5KΩ5601=5.6KΩ6201=6.2KΩ6801=6.8K8201=8.2KΩ9101=9.1KΩ1002=10K Ω 1102=11KΩ1202=12KΩ1302=13KΩ1502=15K Ω 1602=16KΩ1802=18KΩ2002=20KΩ2202=22K Ω 2402=24KΩ3002=30KΩ3303=33KΩ3602=36K Ω 3902=39KΩ4302=43KΩ4702=47KΩ5102=51K Ω 5602=56KΩ6202=62KΩ6802=68KΩ7502=75K Ω 8202=82KΩ9102=91KΩ1003=100KΩ1103=110K Ω 1203=120KΩ1303=130KΩ1503=150KΩ1603=160K Ω 1803=180KΩ2003=200KΩ2203=220KΩ2403=240K Ω 2703=270KΩ3003=300KΩ3303=330KΩ3603=360K Ω 3903=390KΩ4303=430KΩ4703=470KΩ5103=510K6303=630KΩ6803=680KΩ7503=750K Ω 8203=820KΩ9103=910KΩ1004=1MΩ1104=1.1M Ω 1204=1.2MΩ1304=1.3MΩ1504=1.5MΩ1604=1.6M Ω 1804=1.8MΩ2004=2MΩ2204=2.2MΩ2404=2.4M Ω 2704=2.7MΩ3004=3MΩ3304=3.3MΩ3604=3.6M Ω 3904=3.9MΩ4304=4.3MΩ4704=4.7MΩ5104=5.1M Ω 5604=5.6MΩ6204=6.2MΩ6804=6.8MΩ7504=7.5M Ω 8204=8.2MΩ9104=9.1MΩ 1005=10MΩ。
0603贴片电阻阻值表.pdf
常用贴片电阻阻值速查表说明：现在的电子产品正在向小而精的方向发展，很多大规模类电子产品都使用贴片电阻来减小产品的整体体积。
我们作为电子爱好者也是经常接触到高精尖的电子产品，有时候也要自己DIY一些小巧精悍功能各异的小物件。
可是很多人对贴片电阻的标识数据不是很了解，电阻小且不好测量，为解决部分人员对贴片电阻标识的不解，也为大家以后方便速查，本人通过各种电子书籍参考，特制作出该速查文档用于电子爱好者速查贴片电阻阻值。
——小c电子下面列出了常用的5％和1％精度贴片电阻的标称值和换算值，仅供大家使用时参考。
电阻阻值换算关系Ω= Ωk = kΩ = 1,000 ΩM = MΩ = 1,000,000 Ω微型贴片电阻上的代码一般标为3位数或4位数的，3位数精度为5%，4位数的精度为1%，请大家根据精度要求挑选合适的代码类型。
代码为3位数精度5%数字代码=电阻阻值代码为3位数精度5%数字代码=电阻阻值代码为3位数精度5%数字代码=电阻阻值代码为3位数精度5%数字代码=电阻阻值1R1=0.1ΩR22=0.22ΩR33=0,33ΩR47=0.47ΩR68=0.68ΩR82=0.82Ω1R0=1Ω1R2=1.2Ω6R8=6.8ΩΩ8R2=8.2Ω100=10Ω120=12Ω150=15Ω180=18Ω220=22Ω270=27Ω330=33Ω390=39Ω470=47Ω560=56Ω680=68Ω820=82Ω101=100Ω121=120Ω151=150Ω181=180Ω221=220Ω271=270Ω331=330Ω391=390Ω471=470Ω561=560Ω681=680Ω821=820Ω102=1KΩ122=1.2KΩ152=1.5KΩ182=1.8KΩ222=2.2KΩ272=2.7KΩ332=3.3KΩ392=3.9KΩ472=4.7KΩ562=5.6KΩ682=6.8KΩ822=8.2KΩ103=10KΩ123=12KΩ153=15KΩ183=18KΩ223=22KΩ273=27KΩ333=33KΩ393=39KΩ473=47KΩ563=56KΩ683=68KΩ823=82KΩ104=100KΩ124=120KΩ154=150KΩ184=180KΩ224=220KΩ274=270KΩ334=330KΩ394=390KΩ474=470KΩ564=560KΩ684=680KΩ824=820KΩ105=1MΩ125=1.2MΩ155=1.5MΩ185=1.8MΩ225=2.2MΩ275=2.7MΩ335=3.3MΩ395-3.9MΩ475=4.7MΩ565=5.6MΩ685=6.8MΩ825=8.2MΩ106=10MΩ代码为4位数精度1%数字代码=电阻阻值代码为4位数精度1%数字代码=电阻阻值代码为4位数精度1%数字代码=电阻阻值代码为4位数精度1%数字代码=电阻阻值0R68=0.68Ω0R82=0.82Ω1R00=1Ω1R20=1.2Ω2R20=2.2Ω3R30=3.3Ω6R80=6.8Ω8R20=8.2Ω10R0=10Ω11R0=11Ω12R0=12Ω13R0=13Ω15R0=15Ω16R0=16Ω18R0=18Ω20R0=20Ω24R0=24Ω27R0=27Ω30R0=30Ω33R0=33Ω36R0=36Ω39R0=39Ω43R0=43Ω47R0=47Ω51R0=51Ω56R0=56Ω62R0=62Ω68R0=68Ω75R0=75Ω82R0=82Ω91R0=91Ω1000=100Ω1100=110Ω1200=120Ω1300=130Ω1500=150Ω1600=160Ω1800=180Ω2000=200Ω2200=220Ω2400=240Ω2700=270Ω3000=300Ω3300=330Ω3600=360Ω3900=390Ω4300=430Ω4700=470Ω5100=510Ω5600=560Ω6200=620Ω6800=680Ω7500=750Ω8200=820Ω9100=910Ω1001=1KΩ1101=1.1KΩ1201=1.2KΩ1301=1.3KΩ1501=1.5KΩ5601=5.6KΩ6201=6.2KΩ6801=6.8KΩ7501=7.5KΩ8201=8.2KΩ9101=9.1KΩ1002=10KΩ1102=11KΩ1202=12KΩ1302=13KΩ1502=15KΩ1602=16KΩ1802=18KΩ2002=20KΩ2202=22KΩ2402=24KΩ3002=30KΩ3303=33KΩ3602=36KΩ3902=39KΩ4302=43KΩ4702=47KΩ5102=51KΩ5602=56KΩ6202=62KΩ6802=68KΩ7502=75KΩ8202=82KΩ9102=91KΩ1003=100KΩ1103=110KΩ1203=120KΩ1303=130KΩ1503=150KΩ1603=160KΩ1803=180KΩ2003=200KΩ2203=220KΩ2403=240KΩ2703=270KΩ3003=300KΩ3303=330KΩ3603=360KΩ3903=390KΩ4303=430KΩ4703=470KΩ5103=510KΩ5603=560KΩ6303=630KΩ6803=680KΩ7503=750KΩ8203=820KΩ9103=910KΩ1004=1MΩ1104=1.1MΩ1204=1.2MΩ1304=1.3MΩ1504=1.5MΩ1604=1.6MΩ1804=1.8MΩ2004=2MΩ2204=2.2MΩ2404=2.4MΩ2704=2.7MΩ3004=3MΩ3304=3.3MΩ3604=3.6MΩ3904=3.9MΩ4304=4.3MΩ4704=4.7MΩ5104=5.1MΩ5604=5.6MΩ6204=6.2MΩ6804=6.8MΩ7504=7.5MΩ8204=8.2MΩ9104=9.1MΩ1005=10MΩ。
贴片电阻_贴片电阻阻值表_贴片电阻规格表
贴片电阻Fixed Chip Resistors,ChipR简述 (2)贴片电阻基本结构 (2)贴片电阻分类 (4)贴片电阻规格、封装、尺寸 (4)贴片电阻额定功率及工作电压 (5)贴片电阻标识 (6)常规3位数标注法：XXY (7)常规4位数标注法：XXY (7)3位数乘数代码(Multiplier Code)标注法：XXY (7)贴片电阻生产厂家、规格书 (11)贴片电阻命名方法 (11)贴片电阻的参考价格 (12)简述我们常说的贴片电阻(SMD Resistor)叫"片式固定电阻器"(Chip Fixed Resistor)，又叫"矩形片状电阻"(Rectangular Chip Resistors)，是由ROHM公司发明并最早推出市场的。
特点是耐潮湿，耐高温，可靠度高，外观尺寸均匀，精确且温度系数与阻值公差小。
按生产工艺分厚膜(Thick Film Chip Resistors)、薄膜(Thin Film Chip Resistors )两种。
厚膜是采用丝网印刷将电阻性材料淀积在绝缘基体(例如玻璃或氧化铝陶瓷)上，然后烧结形成的。
我们通常所见的多为厚膜片式电阻，精度范围±0.5% ~ 10%，温度系数:±50PPM/℃~ ±400PPM/℃。
薄膜是在真空中采用蒸发和溅射等工艺将电阻性材料淀积在绝缘基体工艺(真空镀膜技术)制成，特点是低温度系数(±5PPM/℃)，高精度(±0.01%～±1%)。
封装有：0201，0402，0603，0805，1206，1210，1812，2010，2512。
其常规系列的精度为5%，1%。
阻值范围从0.1欧姆到20M欧姆。
标准阻值有E24，E96系列。
功率有1/20W、1/16W、1/8W、1/10W、1/4W、1/2W、1W。
特性：•体积小，重量轻•适合波峰焊和回流焊•机械强度高，高频特性优越•常用规格价格比传统的引线电阻还便宜•生产成本低，配合自动贴片机，适合现代电子产品规模化生产使用状况：由于价格便宜，生产方便，能大面积减少PCB面积，减少产品外观尺寸，现在已取代绝大部分传统引线电阻。
贴片电阻阻值算法
贴片电阻阻值算法1. 引言贴片电阻是一种常见的电子元件，用于控制电流和电压。
在电路设计和故障排查中，了解贴片电阻的阻值是非常重要的。
本文将介绍贴片电阻的基本概念、阻值计算方法以及相关应用。
2. 贴片电阻概述贴片电阻是一种通过焊接到印刷电路板（PCB）上的表面安装技术制造的被动元件。
它通常由陶瓷或金属材料制成，具有两个引脚用于连接到电路中。
贴片电阻具有小巧、可靠、成本低等优点，因此被广泛应用于各种电子设备中。
3. 贴片电阻的标记与编号为了方便识别和使用，贴片电阻通常会在其外壳上标记一个编码。
这个编码通常由字母和数字组成，并表示了该贴片电阻的一些重要参数，包括额定功率、额定阻值和容差等。
例如，一个标记为”R100”的贴片电阻表示其额定功率为100瓦特。
其中，“R”代表电阻（Resistor），而数字100表示其额定功率值。
类似地，其他参数也可以通过标记进行表示。
4. 贴片电阻的阻值计算方法贴片电阻的阻值是衡量其电阻大小的一个重要指标。
在设计和维修电路时，我们需要准确地计算贴片电阻的阻值。
下面介绍两种常见的计算方法。
4.1 色环编码法色环编码法是一种使用彩色环带来表示贴片电阻阻值的方法。
每个彩色环带代表一个数字，通过组合这些数字可以得到贴片电阻的具体数值。
例如，一个有四个彩色环带的贴片电阻，每个环带分别代表了第一位、第二位、乘以因子和容差。
通过查找相应的颜色对应表，我们可以得到该贴片电阻的准确数值。
4.2 阻值计算公式除了使用色环编码法外，我们还可以通过使用下述公式来计算贴片电阻的准确数值：R = R0 × (1 + α × (T - T0))其中，R是所求贴片电阻的实际数值；R0是标称零点温度下的电阻值；α是温度系数；T是当前温度；T0是标称零点温度。
5. 贴片电阻的应用贴片电阻广泛应用于各种电子设备中，包括通信设备、计算机、汽车电子等。
以下是一些常见的应用场景：5.1 电流限制贴片电阻可以用来限制电流的大小，保护其他元件免受过大的电流损害。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
页眉内容
1
贴片电阻 - 表面标识与阻值的关系
贴片电阻上面的印字绝大部分标识其阻值大小。各个厂家的印字规则虽然不完全相
同，但绝大部分遵照一定规则。 常见的印字标注方法有“常规3位数标注法”、 “常
规4位数标注法”、“3位数乘数代码标注法、 “R表示小数点位置”、“m表示小数点
位置 ”。 0201,0402由于面积太小，通常上面都不印字。 0603，0805，1206，1210，
1812，2010，2512上面印有3位数或者4位数。
1、常规3位数标注法：XXY
XXY=XX*10Y 前两位XX代表2位有效数，后1位Y代表10的几次幂。 多用于
E-24系列。 精度为±5%(J),±2%(G)，部分厂家也用于±1%(F)。 举例如下表：
实际标注 算法 实际值
100 100=10*100=10*1=10 10Ω
181 181=18*101=18*10=180 180Ω
272 272=27*102=27*100=2.7K 2.7KΩ
333 333=33*103=33*1000=33K 33KΩ
434 434=43*104=43*10000=430K 430KΩ
565 565=56*105=56*100000=5.6M 5.6MΩ
206 206=20*106=20*1000000=20M 20MΩ
2、常规4位数标注法：XXXY
XXXY=XXX*10Y
前三位XXX代表3位有效数，后1位Y代表10的几次幂。
多用于E-24,E-96系列，精度为±1%(F),±0.5%(D)。 举例如下表：
实际标注 算法 实际值
0100 0100=10*100=10*1=10 10Ω
1000 1000=100*100=100*1=100 100Ω
1821 1821=182*101=182*10=1.82k 1.82kΩ
2702 2702=270*102=270*100=27K 27KΩ
3323 3323=332*103=332*1000=332K 332KΩ
4304 4304=430*104=430*10000=4.3M 4.3MΩ
2005 2005=200*105=200*100000=20M 20MΩ
3、3位数乘数代码(Multiplier Code)标注法：XXY
xxxy=xxx*10y 前两位XX指有效数的代码，具体值从E-96乘数代码表查找，转换为
xxx； 后一位Y指10的几次幂的代码，具体指从E-96阻值代码表 查找，转换为y。
用于E-96系列。 精度为±1%(F),±0.5%(D)。
E96乘数代码标注法速查表 举例如下表：
实际标注 算法 实际值
51X 51X= 332 ----- * 10-1 ----- =332*0.1=33.2 51 X 33.2Ω
18A 18A= 150 * 100 =150*1=150 150Ω
页眉内容
----- -----
18 A
02C 02C= 102 ----- * 102 ----- =102*100=10.2K 02 C 10.2KΩ
36D 36D= 232 ----- * 103 ----- =232*1000=232K 36 D 232KΩ
E-96乘数代码表
代码
A B C D E F G H X Y Z
乘数
10
0 101 102 103 104 105 106 107 10-1 10-2 10-3
E-96阻值代码表
代码 阻值 代码 阻值 代码 阻值 代码 阻值
01 100 25 178 49 316 73 562
02 102 26 182 50 324 74 576
03 105 27 187 51 332 75 590
04 107 28 191 52 340 76 604
05 110 29 196 53 348 77 619
06 113 30 200 54 357 78 634
07 115 31 205 55 365 79 649
08 118 32 210 56 374 80 665
09 121 33 215 57 383 81 681
10 124 34 221 58 392 82 698
11 127 35 226 59 402 83 715
12 130 36 232 60 412 84 732
13 133 37 237 61 422 85 750
14 137 38 243 62 432 86 768
15 140 39 249 63 442 87 787
16 143 40 255 64 453 88 806
17 147 41 261 65 464 89 825
18 150 42 267 66 475 90 845
19 154 43 274 67 487 91 866
20 158 44 280 68 499 92 887
21 162 45 287 69 511 93 909
22 165 46 294 70 523 94 931
23 169 47 301 71 536 95 953
24 174 48 309 72 549 96 976
4、R表示小数点位置R表
单位为Ω时，R表示小数点位置。 举例如下表：
实际标注 算法 实际值 精度
页眉内容
3
10R 10R=10.0 10Ω
5%
1R2 1R2=1.2 1.2Ω
R01 R01=0.01 0.01Ω
R12 R12=0.12 0.12Ω
100R 100R=100.0 100Ω
1% 12R1 12R1=12.1 12.1Ω 4R70 4R70=4.70 4.70Ω
R051 R051=0.051 0.051Ω
R750 R750=0.750 0.750Ω
5、m表示小数点位置
单位为MΩ时，M表示小数点位置。 举例如下表：
实际标注 算法 实际值 精度
36m 36m=36mΩ 36mΩ
5%
5m1 5m1=5.1mΩ 5.1mΩ
100m 100m=100mΩ 100mΩ
1% 47m0 47m0=47.0mΩ 47.0mΩ
5m10 5m10=5.10mΩ 5.10mΩ
