2010-2011秋电气控制与PLC试卷B
电气控制与PLC应用期末考试卷子
试卷一一、填空题。
（30分，每空1.5分)1、说明下列指令意义：ON 并联的常闭触点 ALD电路块的串联指令OLD 电路块的并联指令LD 装载指令LPS 入栈指令 TON 通电延时定时器指令AN 串联的常闭触点 CTU加计数器指令2、继电器的线圈断电时，其常开触点断开，常闭触点闭合。
3外部的输入电路接通时，对应的输入映像寄存器为 1 状态,梯形图中对应的常开触点接通，常闭触点断开。
4、点动控制要变为长动控制，需在启动按钮上加上自锁环节.5、星形—三角形换接的采用是三相笼型异步电动机中常用的起动方法。
6、电气控制图一般分为论主电路和控制电路两部分。
7、热继电器是对电动机进行过载保护的电器；熔断器是用于供电线路和电气设备的短路保护的电器。
8、将编程器内编写好的程序写入PLC时，PLC必须处在 STOP 模式。
（RUN，STOP）二、指出下列电路有何错误？应如何改进？（画图说明）（15分）评分标准：能正确画出电气互锁的给5分。
两个机械互锁画出的给10分，少画一个扣5分三、写出下图语句表。
（10分）四、简答题(15分）试比较交流接触器与中间继电器的相同及不同之处,并说明如果采用PLC控制，还需要中间继电器吗？（5分）相同：电磁机构相同；（5分)不相同:用途不同。
接触器用于自动接通和断开大电流负荷电路。
中间继电器用于增加控制点数或信号放大.不需要。
(5分）五、设计控制一台电动机长动和点动的电气控制电路.（主电路6分，控制电路9分，共15分）要求:1．有启动和停止及点动按钮；2．有短路和过载保护。
请画出主电路和控制电路。
评分标准：画出主电路的给6分，没有画保险的扣2分，没有画过载保护的扣2分接接触器没有正确换向的扣4分.控制电路:没有启动按钮的扣分，没有停止按钮的扣分.没有画自锁的扣分没有画电气互锁的扣分六、试用PLC来实现第五题的控制。
要求1。
画出I/O分配图；2。
画出梯形图或写出语句表。
（I/O分配图5分，画出梯形图或写出语句表 10分）评分标准:没有画出扣I/O分配图5分,其中少一输入和输出扣1分。
电气控制与PLC应用期末考试卷子
试卷一一、填空题。
（ 分，每空 分）、说明下列指令意义：并联的常闭触点 电路块的串联指令电路块的并联指令 装载指令入栈指令 通电延时定时器指令串联的常闭触点 加计数器指令、继电器的线圈断电时，其常开触点断开，常闭触点闭合。
外部的输入电路接通时，对应的输入映像寄存器为 状态，梯形图中对应的常开触点 接通 ，常闭触点 断开 。
、点动控制要变为长动控制，需在启动按钮上加上 自锁 环节。
、星形—三角形换接的采用是三相笼型异步电动机中常用的 起动 方法。
、电气控制图一般分为论 主 电路和 控制 电路两部分。
、热继电器是对电动机进行 过载 保护的电器；熔断器是用于供电线路和电气设备的短路保护的电器。
、将编程器内编写好的程序写入 时， 必须处在 模式。
（ ， ）二、指出下列电路有何错误？应如何改进？（画图说明）（ 分）评分标准：能正确画出电气互锁的给5分。
两个机械互锁画出的给10分，少画一个扣5分三、写出下图语句表。
（10分）四、简答题（15分）试比较交流接触器与中间继电器的相同及不同之处，并说明如果采用PLC控制，还需要中间继电器吗？（5分）相同：电磁机构相同；（5分）不相同：用途不同。
接触器用于自动接通和断开大电流负荷电路。
中间继电器用于增加控制点数或信号放大。
不需要。
（5分）五、设计控制一台电动机长动和点动的电气控制电路。
（主电路6分，控制电路9分，共15分）要求：1．有启动和停止及点动按钮；2．有短路和过载保护。
请画出主电路和控制电路。
评分标准：画出主电路的给6分，没有画保险的扣2分，没有画过载保护的扣2分接接触器没有正确换向的扣4分。
控制电路：没有启动按钮的扣分，没有停止按钮的扣分。
没有画自锁的扣分没有画电气互锁的扣分六、试用PLC来实现第五题的控制。
要求1。
画出I/O分配图；2。
画出梯形图或写出语句表。
（I/O分配图5分，画出梯形图或写出语句表 10分）评分标准：没有画出扣I/O分配图5分，其中少一输入和输出扣1分。

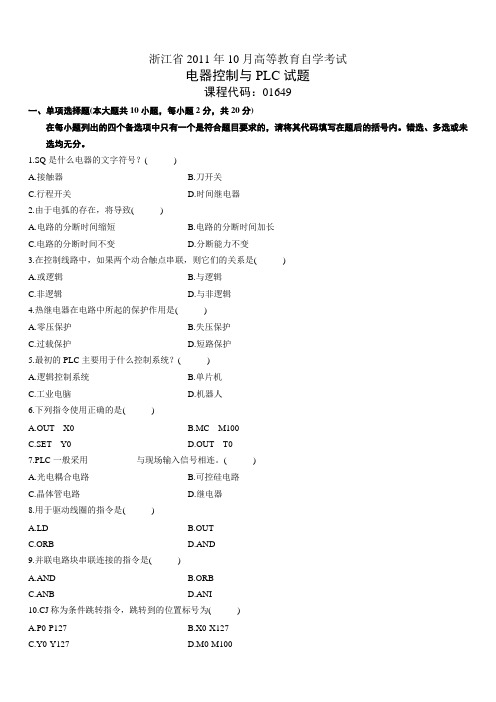

浙江省2011年电器控制与PLC习题
浙江省2011年10月高等教育自学考试电器控制与PLC试题课程代码：01649一、单项选择题(本大题共10小题，每小题2分，共20分)在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1.SQ是什么电器的文字符号？( )A.接触器B.刀开关C.行程开关D.时间继电器2.由于电弧的存在，将导致( )A.电路的分断时间缩短B.电路的分断时间加长C.电路的分断时间不变D.分断能力不变3.在控制线路中，如果两个动合触点串联，则它们的关系是( )A.或逻辑B.与逻辑C.非逻辑D.与非逻辑4.热继电器在电路中所起的保护作用是( )A.零压保护B.失压保护C.过载保护D.短路保护5.最初的PLC主要用于什么控制系统？( )A.逻辑控制系统B.单片机C.工业电脑D.机器人6.下列指令使用正确的是( )A.OUT X0B.MC M100C.SET Y0D.OUT T07.PLC一般采用___________与现场输入信号相连。
( )A.光电耦合电路B.可控硅电路C.晶体管电路D.继电器8.用于驱动线圈的指令是( )A.LDB.OUTC.ORBD.AND9.并联电路块串联连接的指令是( )A.ANDB.ORBC.ANBD.ANI10.CJ称为条件跳转指令，跳转到的位置标号为( )A.P0-P127B.X0-X127C.Y0-Y127D.M0-M100二、判断题（本大题共10小题，每小题2分，共20分）判断下列各题，正确的在题后括号内打“√”，错的打“×”。
1.热继电器既可作过载保护，又可作短路保护。
( )2.交流接触器铁心端面嵌有短路铜环的目的是为了静铁心吸合严密，减小震动与噪声。
( )3.低压断路器具有过载和失压保护的功能。
( )4.若整个程序没有END指令，则编程软件在进行语法检查时会显示语法错误。
( )5.三菱FX2N系列PLC的I/O比为1∶1。
电气控制与plc应用期末考试题及答案
电气控制与plc应用期末考试题及答案一、选择题（每题2分，共20分）1. PLC的中文全称是______。
A. 可编程逻辑控制器B. 可编程逻辑计算器C. 可编程逻辑计算机D. 可编程逻辑处理器答案：A2. 在PLC中，I/O模块的作用是______。
A. 进行数据处理B. 进行程序存储C. 进行通信D. 进行输入输出答案：D3. 电气控制中，继电器的主要作用是______。
A. 放大信号B. 隔离电路C. 转换信号D. 保护电路答案：B4. 下列哪个是PLC编程语言？A. C语言B. 汇编语言C. 梯形图D. 以上都是5. PLC的扫描周期取决于______。
A. 程序复杂度B. CPU速度C. 扫描次数D. 输入输出数量答案：B6. 在电气控制系统中，熔断器的作用是______。
A. 调节电压B. 调节电流C. 保护电路D. 转换电压答案：C7. PLC的输入接口通常可以接收的信号类型是______。
A. 模拟信号B. 数字信号C. 模拟和数字信号D. 音频信号答案：B8. 电气控制中，接触器的主要作用是______。
A. 控制电压B. 控制电流C. 控制功率D. 控制频率答案：B9. PLC的输出接口通常可以控制的设备类型是______。
B. 继电器C. 显示器D. 以上都是答案：B10. 在PLC中，定时器的主要功能是______。
A. 计数B. 延时C. 计算D. 转换答案：B二、填空题（每题2分，共20分）1. PLC的输入输出接口通常分为______和______。
答案：数字输入接口；数字输出接口2. PLC的编程语言中，______是最基本的编程语言。
答案：梯形图3. 在电气控制中，______是用于保护电路的元件。
答案：熔断器4. PLC的扫描周期是由______决定的。
答案：CPU速度5. PLC的输出接口可以控制______，实现对机械设备的控制。
答案：继电器6. PLC的输入接口可以接收______信号，用于检测外部状态。
自2011级《电气控制与PLC应用》习题答案
⾃2011级《电⽓控制与PLC应⽤》习题答案PLC原理及应⽤习题集答案教材：《电⽓控制与PLC应⽤Ⅱ》习题(电⼦⼯业出版社第2版,2012年2⽉) 说明：使⽤班级：⾃动化2011级，思考题仅提供课余讨论思考或课堂练习作业或按要求去完成，但不作为作业题。
第⼀章常⽤低压控制电器习题1、电⽓图中QF、SB、SA、SQ、FU、KM、KA、KT分别是什么电⽓元件的⽂字符号？答： QF：⾃动空⽓开关（简称空开）；SB：控制按钮；SA：旋钮开关； SQ：⾏程开关或接近开关；FU：熔断器；KM：接触器： KA：中间继电器： KT：时间继电器。
2、思考题：试设计出⾃⼰⾃家供电系统原理图。
提⽰：⽤空开。
3、思考题：某⼯⼚控制室或家装有⼀（组）照明灯，需两地控制灯亮与灭，试绘制其电路原理图。
提⽰：⽤两个开关，⽤2线连接，控制⽕线。
两地控制的开关，是三个接线点：⼀公共点、其余两接线点是1开1闭点，这样两个接线点两个开关对接上，⼀公共点接⽕线，另⼀公共点下端接⼀组照明灯，照明灯另⼀端接零线即可。
第⼆章电⽓控制线路的基本原则和基本环节习题1、现场调试现⼿头只有两个按钮、并且每⼀个按钮只有⼀个常开触点，设想可以增加别的电⽓元件，设计⼀台电动机的启动停⽌的控制电路。
答：提⽰：⽤⼀个常开按钮控制启动，另⼀个常开按钮控制⼀个可以增加的别的中间继电器电⽓元件的线圈，⽤该继电器的常闭触点代替停⽌的常闭抽点（即是停⽌按钮）就⾏了。
画出原理图就⾏了。
2、思考题：设计⼀台电动机的星-三⾓启动停⽌主电路和控制电路（必须掌握！）。
解释提⽰：上课详细讲述了主电路和控制电路，⾃⼰复习熟练掌握它。
第三章可编程控制器基础习题1、PLC的定义是什么？答：可编程序控制器（简称PLC）是⼀种数字式的电⼦装置。
它使⽤可编程序的存储器来存储指令，并实现逻辑运算、顺序控制、计数、计时、算术运算、控制算法及通讯等功能，⽤来对各种机械或⽣产过程进⾏控制。
2、PLC有哪些主要特点？1）可靠性⾼，抗⼲扰能⼒强；2）灵活性强，控制系统具有良好的柔性；3）编程直观，使⽤实⽤性强；4）控制系统易于实现，底层开发较少，系统集成较多；可并⾏设计硬件和软件，易于⼤系统联合开发和攻关；5）维修⽅便，PLC系统⾃诊断能⼒完善。
电气控制与PLC试卷就答案2
电气控制与PLC理论考试试卷（1）题号 一 二 三 四 五 六 总分 复核人得分得分 评卷人一、填空题（将正确答案填入下列空白处，每题1分，共10分）1、触点系统的结构形式有、指形触点。
2、工作在交流电压 V、或直流电压1500V及以下的电路中起通断、保护、控制或调节作用的电器产品叫低压电器。
3、交流接触器的触点系统分为 和辅助触点，用来直接接通和分断交流主电路和控制电路。
4、热继电器有多种结构形式，最常用的是 结构，即由两种不同膨胀系数的金属片用机械碾压而成，一端固定，另一端为自由端。
5、熔断器主要作为电路的 保护元件。
6 、三相笼型异步电动机的制动方法一般采用机械制动和电气制动，其中电气制动方法有： 、能耗制动、再生制动等。
7、电气控制系统中常用的保护环节有 保护、过电流保护、过载保护、失电压保护、欠电压保护、过电压保护及弱磁保护等。
8、PLC的基本结构由 、存储器、输入输出接口、电源、扩展接口、通信接口、编程工具、智能I/O接口、智能单元等组成。
9、按PLC物理结构形式的不同，可分为 和模块式两类。
10、PLC常用的编程语言有： 、指令表、高级语言。
得分 评卷人二、选择题（下列每题只有一个正确答案，将正确答案的代号填入括号内，每题2分，共20分）1、电磁机构中，吸引线圈的作用是：（ ）A、将电能转化成磁场能量B、将磁场能转化成电能2、用来分断或接通控制电路的是交流接触器的（ ）A、辅助触点B、主触点3、电磁式交流接触器和交流继电器的区别是：（ ）A、交流接触器有短路环，而继电器没有B、交流接触器有主、辅助触点之分，而继电器没有C、没有区别4、下列对PLC输入继电器的描述正确的是：（ ）A、输入继电器的线圈只能由外部信号来驱动B、输入继电器的线圈只能由程序来驱动C、输入继电器的线圈既可以由外部信号来驱动又可以由程序来驱动5、把线圈额定电压为220V的交流接触器线圈误接入380V的交流电源上会发生的问题是：（ ）A、接触器正常工作B、接触器产生强烈震动C、烧毁线圈D、烧毁触点6、中间继电器的电气符号是：（ ）A、SBB、KTC、KAD、KM7、自动空气开关的电气符号是：（ ）A、SBB、QFC、FRD、FU8、下列对PLC软继电器的描述，正确的是：（ ）A、有无数对常开和常闭触点供编程时使用B、只有2对常开和常闭触点供编程时使用C、不同型号的PLC的情况可能不一样D、以上说法都不正确9、OR指令的作用是：（ ）A、用于单个常开触点与前面的触点串联连接B、用于单个常闭触点与上面的触点并联连接C、用于单个常闭触点与前面的触点串联连接D、用于单个常开触点与上面的触点并联连接10、用于驱动线圈的指令是：（ ）A、LDB、ANDC、ORD、OUT得分 评卷人三、判断题（下面各题正确的在括号内划√，错误的在括号内划×，每题2分，共20分）1、电磁式交流接触器的铁心端面上必须安装一个铜制的短路环。
电气控制与PLC考试试卷答案
电气控制与PLC试卷一、填空题将正确答案填入下列空白处,每题1分,共10分1、工作在交流电压 V、或直流电压1500V及以下的电路中起通断、保护、控制或调节作用的电器产品叫低压电器;2、电磁机构由、铁心、衔铁等几部分组成;3、交流接触器的触点系统分为和辅助触点,用来直接接通和分断交流主电路和控制电路;4、热继电器是利用电流流过发热元件产生热量来使检测元件受热弯曲,从而推动机构动作的一种保护电器,主要被用作电动机的长期保护.5、熔断器主要由熔体、座、填料及导电部件等组成;6、各种低压断路器在结构上都有主触头及灭弧装置、和操作机构等部分组成;7、三相异步电动机常用的减压起动方式有：减压起动、自耦变压器减压起动、延边三角形减压起动、定子串电阻减压起动等;8、PLC的基本结构由、存储器、输入输出接口、电源、扩展接口、通信接口、编程工具、智能I/O接口、智能单元等组成;9、PLC的软件由系统程序和两大部分组成;10、PLC常用的编程语言有：、布尔助记符和高级语言二、选择题下列每题只有一个正确答案,将正确答案的代号填入括号内,每题2分,共20分1、电磁机构中,吸引线圈的作用是：A、将电能转化成磁场能量B、将磁场能转化成电能2、用来分断或接通主电路的是交流接触器的A、辅助触点B、主触点3、电磁式交流接触器和交流继电器的区别是：A、交流接触器有短路环,而继电器没有B、交流接触器有主、辅助触点之分,而继电器没有C、没有区别4、熔断器作为短路保护的电器,它是于被保护电路中的;A、并接B、串接C、串接或并接都可以5、把线圈额定电压为220V的中间继电器线圈误接入380V的交流电源上会发生的问题是：A、中间继电器正常工作B、中间继电器产生强烈震动C、烧毁线圈D、烧毁触点6、交流接触器的电气文字符号是：A、KAB、KTC、SBD、KM7、熔断器的电气文字符号是：A、FUB、KMC、KAD、FR8、下列对PLC软继电器的描述正确的是：A、有无数对常开和常闭触点供编程时使用B、只有2对常开和常闭触点供编程时使用C、不同型号的PLC的情况可能不一样D、以上说法都不正确9、AN指令的作用是：A、用于单个常闭触点与前面的触点串联连接B、用于单个常闭触点与上面的触点并联连接C、用于单个常开触点与前面的触点串联连接D、用于单个常开触点与上面的触点并联连接10、ST指令的作用是：A、用于串联或并联连接B、常闭触点与起始母线的连接C、用于驱动线圈D、常开触点与起始母线的连接三、判断题下面各题正确的在括号内划√,错误的在括号内划×,每题2分,共20分1、电磁机构由吸引线圈、铁心、衔铁等几部分组成;2、因为交流电磁继电器的触点工作电流较小,所以其铁心端面上不需要安装短路环;3、交流接触器的灭弧罩如果损坏,一时又找不到零件更换,可以先去掉灭弧罩使用;4、为了避免误操作,通常将控制按钮的按钮帽用红色表示停止按钮,绿色表示启动按钮;5、安装刀开关时,刀开关在合闸状态下手柄应该向上,不能倒装和平装,以防止闸刀松动落下时误合闸;6、PLC的输出继电器的线圈只能由程序驱动;7、在设计PLC的梯形图时,左母线与线圈之间是否需要触点可以根据需要确定;8、PLC的所有软继电器都是既有线圈又有触点;9、在绘制电器元件布置图时,重量大的元件应放在上方,而发热量大的元件应放在下方;10、在设计PLC的梯形图时,在每一逻辑行中,串联触点多的支路应放在上方 ;四、问答题每题10分,共30分1、下列电路为电动机正反转控制电路KM1控制电机正转,KM2控制电机反转,试简述其工作过程;2、写出下面梯形图的程序语句;3、指出下面梯形图中的错误在错误处用A、B、C、……标明,不用改正;得分评卷人五、分析题 10分下列电路为三相笼型电机单向旋转连续控制电路,接通电源,当按下启动按钮SB2时,交流接触器KM不工作,试分析故障原因;得分评卷人六、综合题10分利用定时器和计数器实现200s延时电路;试题三答案试题3答案一．填空题;每题1分,共10分1、1200V2、吸引线圈3、主触点4、过载5、熔断管6、脱扣器7、星形—三角形Y—△8、中央处理器9、用户程序10、梯形图二、选择题;每题2分,共20分1、A 2、B 3、B 4、B 5、C 6、D 7、A 8、A 9、C10、D三、判断题;每题2分,共20分1、√2、X3、X4、√5、√6、√7、X8、X9、X 10、√四、问答题;每题10分,共40分1、接通电源,按下正转启动按钮SB2,正转接触器KM1的线圈得电工作,其常开辅助触点闭合实现自锁,电机开始正转,其常闭辅助触点断开,使反转接触器KM2的线圈不能得电而不能工作即实现互锁；松开SB2,正转接触器KM1也能继续工作;在KM1工作过程中如果按下反转启动按钮SB3,其常闭触点使正转接触器KM1的线圈断电而停止工作,即电机停止正转；同时反转接触器KM2的线圈得电开始工作,其常开辅助触点闭合实现自锁,常闭辅助触点断开使KM1无法得电工作即实现互锁,电机开始反转；松开SB3,反转接触器KM2也能继续工作;在电机正转或反转过程中如果按下停止按钮SB1,相应接触器线圈失电停止工作,电机停止运转;如果该电路出现短路,则熔断器FU1迅速熔断而切断电路电源；如果电机过载,则热继电器的常闭触点断开而切断相应接触器线圈的电源,达到电机过载保护的目的;2、3、共5处错误,分别见下图A、B、C、D、E处答对一条得2分五、分析题;答对一条得2分1.熔断器FU1、FU2烧毁或接触不良；2.按钮SB1、SB2损坏或触点接触不良；3.热继电器FR故障或常闭触点断开；4.交流接触器故障；5.线路故障;六、。
电气控制与PLC参考答案(1)
参考答案一．填空题1.接触器是一种典型的电磁式电器，电磁式电器由三部分组成电磁系统、触头系统和灭弧装置。
2.根据图式填空（a）时间继电器的线圈一般符号e 是延时断开常闭触点f 是延时断开常开触点h 是瞬动触点3.电动机的正反转控制电路的互锁环节，为方便和安全兼顾，常使用复合按钮实现正反转的切换，安全的电气互锁则是串联对方常闭触点实现。
4.常见的减压起动控制电路有ㄚ-△减压起动；和定子绕组串接电阻减压起动。
3.自耦变压器减压起动；4．延边三角形减压起动。
5.PLC的编程语言有梯形图语言、指令表语言、状态转移图语言。
6．S7-200系列PLC的数据存储区分两大部分，是数据目标与数据存储。
7．S7-200型PLC的定时器包括TON 、TOF 、TONR 三种类型。
8. S7-200系列PLC的Q0.0 与Q0.1 两个输出端子,除正常使用外，还可利用PLC的高速输出功能产生PTO与PWM输出。
9. 定时器预设值PT采用的寻址方式为字寻址10. 在PLC运行的第一个扫描周期为ON的特殊存储器位是SM0.1 。
11．定时器的两个变量是当前值和位值。
12.PLC中输入接口电路的类型有直流和交流两种。
13. 正跳变指令的梯形图格式为。
14. 字节寻址的格式由存储器标识符、数据大小、起始字节地址组成。
15. 位寻址的格式由存储器标识符、字节地址、分隔符及位号四部分组成。
16. 顺序控制继电器指令包括SCR 、SCRT 和SCRE 三个指令。
17. PLC运行时总是ON的特殊存储器位是SM0.0 。
二．选择题1．下列那项属于双字寻址（D ）。
A．QW1 B．V10 C．IB0 D．MD282. SM是哪个存储器的标识符。
（D ）A．高速计数器B．累加器C．内部辅助寄存器D．特殊辅助寄存器3. 在PLC运行时，总为ON的特殊存储器位是（C ）A SM1.0B SM0.1C SM0.0D SM1.14．定时器预设值PT采用的寻址方式为（B ）A.位寻址B.字寻址C.字节寻址D.双字寻址5. 世界上第一台PLC生产于（C）A．1968年德国B．1967年日本C．1969年美国D．1970年法国6. 下列那项属于字节寻址（A ）。
电气控制与PLC题库
电气控制与PLC题库一、填空题（将正确答案填入下列空白处，每题分，共分）8、PLC的基本结构由CPU、存储器、输入输出接口、电源、扩展接口、通信接口、编程工具、智能I/O接口、智能单元等组成。
9、按PLC物理结构形式的不同，可分为整体式和模块式两类。
10、PLC常用的编程语言有：梯形图、指令表、高级语言。
17、说明下列指令意义。
MC 传送指令ORB 或块RET 步进结束LD 取指令MPS 进栈RST 复位18.FX系列PLC输出点类型的有数字量______和_模拟量________两种。
19.二进制数1101等于十进制数的_13______。
20．FX系列PLC中（T0 K50）定时器动作时间为____5S____。
21．如果让Y0和Y2输出，Y1和Y3不输出可以写为[MOV_K5______ K1Y0]。
22．要把D0的置清零，可以写为__RST D0________ .。
23．异步串行通讯接口有____单工___、__半双工_______和____全双工_____三种。
28．如果让Y0和Y2输出，Y1和Y3不输出可以写为[MOV K5_______ K1Y0]。
34、PLC的输出形式有输出继电器、晶体管、晶闸管。
35、PLC的编程语言有梯形图、语句表、逻辑图、。
36、指出如下符号代表哪种电气元器件：FU 熔断器SQ 行程开关KM 继电器KA 中间继电器KT 时间继电器44 当运行如下所示的PLCEND若输入继电器X0得电，则经过__5S__s后，常开触头__T0___闭合，输出继电器Y0___断开________；若输入继电器X1得电，则输出继电器Y0__断电_________。
47. M8000和M8002分别表示什么意义：_在运行期间始终保持接通、运行第一个扫描周期接通此后就一直断开__49、PLC中的存储器包括EPROM和RAM，其中EPROM存放＿＿系统＿＿＿程序，RAM存放＿用户＿＿＿＿程序。
电气控制及PLC技术复习题
一、填空题（每空1分）。
1．电气控制系统图主要有：原理图、和元件布局图等。
2．三相闸刀开关垂直安装时，电源端应在上方，负载端应在下方。
3.速度继电器常用以接受转速信号，当电动机的转子转速上升到120 r/min以上时触头动作；下降到100 r/min以下时触点复位。
4．电气控制图一般分为主电路和控制电路两部分。
5．三相异步电动机常用的电气制动方式有反接制动和能耗制动。
6．PLC与继电器控制的根本区别在于：PLC采用的是软器件，以程序实现各器件之间的连接。
7．PLC的硬件主要由输出电路、输入电路和内部控制电路三部分组成。
8．PLC是通过周期扫描的工作方式来完成控制的，每个周期主要包括输入采样、程序执行、输出刷新三个阶段。
9．梯形图每一行都是从左母线开始，线圈接在最右边。
10．把串联触点较多的电路编在梯形图的上方，并联触点多的电路应放在梯形图的左方。
11．将编程器内编写好的程序写入PLC时，PLC必须处在STOP模式。
（RUN，STOP）12．定时器位与时间继电器相似，当定时器的当前值达到预设值PT时，该位被置为“1”。
13．LAD图形指令有三个基本形式：触点、线圈和指令盒。
14．外部的输入电路接通时，对应的输入映像寄存器为“1”状态，梯形图中对应的常开触点接通，常闭触点断开。
15.说明下列指令意义：ON 或非操作 ALD 块“与”操作OLD 块“或“操作 LD 常开触点LPS 线圈下降沿输出 TON 通电延时定时器AN 与非操作 CTU 加计数指令二、选择题（每小题2分）。
C 1．下列电器中不能实现短路保护的是A.熔断器B.过电流继电器C.热继电器D.低压断路器C 2．按钮、行程开关、万能转换开关按用途或控制对象分属于下列哪一类A.低压保护电器B.低压控制电器C.低压主令电器D.低压执行电器C 3．中间继电器的电气符号是A.SBB.KTC.KAD.KMC4．空气阻尼式时间继电器断电延时型与通电延时型的原理相同，只是将翻转180°安装，通电延时型即变为断电延时型。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第 1 页 共 4 页
南京机电职业技术学院考试试卷
2010/2011学年 第一学期 电气控制与PLC 课程 期末考试 (B卷)
姓名: 学号: 班级: 出卷人: PLC课程组
项 目 一 二 三 四 五 六 七 总 分
得 分
阅卷人
一、填空题（每题2分，共20分）
1、低压电器一般都有两个基本部分，即 和 。
2、触头按原始状态分为 和 ，当线圈不带电时，动、静
触头是分开的称为 。
3、热继电器是利用 ，从而推动
机构动作的一种保护电器，主要被用作电机的长期 保护。
4、PLC采用 的工作方式，有 和编程两种基本工作模式。
5、可编程控制器采用一种可编程的存储器，在其内部存储执行 、
顺序控制、定时、计数和算术运算等操作的指令，通过数字式和模拟式的
输入和输出来控制各种类型的机械设备和生产过程。
二、选择题（每题2分，共20分）
1、下列电器中不能实现短路保护的是（ ）
A、熔断器 B、热继电器 C、过电流继电器 D、空气开关
2、大型机的I/O点数一般在（ ）以上。
A、 512点 B、2048点 C、4K D、1024点
3、把线圈额定电压为220V的交流接触器线圈误接入380V的交流电源上会
发生的问题是：（ ）
A、接触器正常工作B、接触器产生强烈震动 C、烧毁线圈 D、烧毁触点
4、中间继电器的电气符号是： （ ）
A、SB B、KT C、KA D、KM
…
…
…
…
…
…
…
…
…
…
…
…
…
…
…
…
…
…
…
…
装
…
…
…
…
…
…
…
…
…
…
…
…
订
…
…
…
…
…
…
…
…
…
…
线
…
…
…
…
…
…
…
…
…
…
…
…
…
…
第 2 页 共 4 页
5、世界上生产第一台PLC的厂家是（ ）。
A、SIEMENS B、GE C、DEC D、OMRON
6、PLC 软件由（ ）和用户程序组成。
A、系统程序 B、编译程序 C、监控程序 D、输入输出程序
7、FX2N系统PLC的辅助继电器的地址采用（ ）编号
A、 十六进制 B、八进制 C、二进制 D、十进制
8、PLC执行程序时，对指令采取的执行方式为（ ）。
A、逐条扫描执行 B、同时执行 C、批量执行 D、分批执行
9、FX2N系统中OUT T0 K500表示的时间是（ ）。
A、0.5S B、50S C、5S D、500S
10、AND指令的作用是_____。
A、用于单个常开触点与前面的触点串联连接
B、用于单个常闭触点与上面的触点并联连接
C、用于单个常闭触点与前面的触点串联连接
D、用于单个常开触点与上面的触点并联连接
三、判断题（每题2分，共20分）
1、同接触器相比较，继电器的触头断流容量较小，一般不需灭弧装置。（ ）
2、过电流继电器串联在电路中，在电路正常工作时衔铁吸合。 （ ）
3、漏电保护开关是一种最常用的漏电保护电器，属于开关电器范畴。（ ）
4、状态的转移必须使用SET指令。（ ）
5、安装刀开关时，刀开关在合闸状态下手柄应该向上，不能倒装和平装，以
防止闸刀松动落下时误合闸。（ ）
6、输入继电器可以被程序驱动。（ ）
7、选择性分支与汇合是从多个分支流程中选一单支流程，某时刻必须且只有
一条支路满足条件。（ ）
8、凡未经检查或不合格的电气产品一律不得安装使用。（ ）
9、热继电器动作后，必须检查热元件是否烧坏，若烧坏则必须更换热元件才
能重新投入运行。（ ）
第 3 页 共 4 页
10、低压电器在长期使用中因绝缘老化可能使设备发生漏电事故。（ ）
四、分析题（第1题10分、第2题5分、第3题5分，共20分）
1、画出三相异步电动机的手动顺序启动控制的电路图，并分析工作过程。(10
分)
2、写出如下梯形图的指令表程序。(5分)
第 4 页 共 4 页
3、在电气控制线路中，熔断器和热继电器的作用分别是什么？能否相互代
替？为什么？
五、设计题（共1题，共20分）
画出带有热继电器过载保护的三相异步电动机启动、持续运转、停止控
制电路和主电路；并将控制线路的功能改由PLC控制，画出PLC的I/O端子
接线图，并写出梯形图程序。
