三相电源、三相负载的连接方法剖析
三相电源的连接方式
中线电流
I NI AI BI C0
结论：
对称三相电路的计算可
解得
IA
UA Z
2200 553.1
归结为一相电路计算，其 它两相根据对称关系可直
4453.1A
接写出。
实用中，三相电动机、变压器等都是对称三相负载。
返节目录
电路及其应用
(2)不对称三相负载
ZAZBZC时，称之为不对称三相负载。
及相位关系吗？
你能说出对称 三相交流电的 特征吗？
电笔头与被测导线接触时， 使氖管发光的是火线，不发 光的是零线。
利用一块电压表的测 量，你能正确判断出火 线和零线吗？
你会做吗？
返节目录
电路及其应用
4.2 三相负载的连接方式
三相负载也有Y形和Δ形两种连接方式。 1. A三相负载iA 的Y线形电流连接相电Y接流由时连负接载方端式电决压定等了于I电Y线源=I相Y相电压
返节目录
电路及其应用
4.1 三相电源的连接方式
三相交流电是由三相发电机产生的。发电机主要由定
子和转子两大部分构成。
首端： A B C
定子铁心
A
N
Y+
定子绕组
↓↓↓
尾端： X Y Z
Z
三相定子绕组对称嵌放
在定子铁心槽中。
转轴
－
B
S
转子绕组通电后产生磁场。 原动机带动转子绕轴旋
转子铁心 C
X
转子绕组转，形成气隙旋转磁场。
求解不对称三相负载电路时，只要电路中有中线，就可把
各相按照单相电路的分析方三相定子绕组与旋转磁场相切 割，感应对称三相电动势。
eB Em sin(t 120) eC Em sin(t 120)
三相三线接线原理
三相三线接线原理
三相三线接线原理指的是在实际电气系统中使用的一种电源供电方式，其中有三个相位的电源线和一个地线。
三相三线接线原理常用于高功率负载，如电机和变压器等设备。
在三相三线接线原理中，电源和负载之间通过三个相线和一个地线进行连接。
三个相线分别代表三个相位的交流电源，一般标记为R、S、T。
这三个相线的电压之间相位差为120度，
依次排列。
地线则用于引接设备的金属外壳或其他导电部分，以提供额外的安全保护。
实际操作中，将电源的三个相线分别连接到负载的三个相位接触器上。
这样，在电源的每个相位周期内，负载中的三个相位电流都能够得到供应，从而实现了对负载的稳定供电。
三相三线接线原理的优点之一是能够提供较大的功率输出。
由于三相电源的相位差，使得负载中的电流平滑地均匀分布。
这对于高功率设备来说尤为重要，因为它们需要稳定的电源供应来保证其正常工作。
此外，三相三线接线原理还具有相对较低的线路电流，这可以降低输电线路的电阻损耗和电源线路的线损。
在长距离输电中，这将有助于节约电能和降低输电成本。
总之，三相三线接线原理是一种常用的电源供电方式，适用于高功率负载。
通过合理的连接方法，可以实现对负载的稳定供
电，并具有功率输出大、线路电流低等优点。
在实际应用中，需要遵循相关的电气安全规范，确保接线正确可靠。
三相电源三角形连接

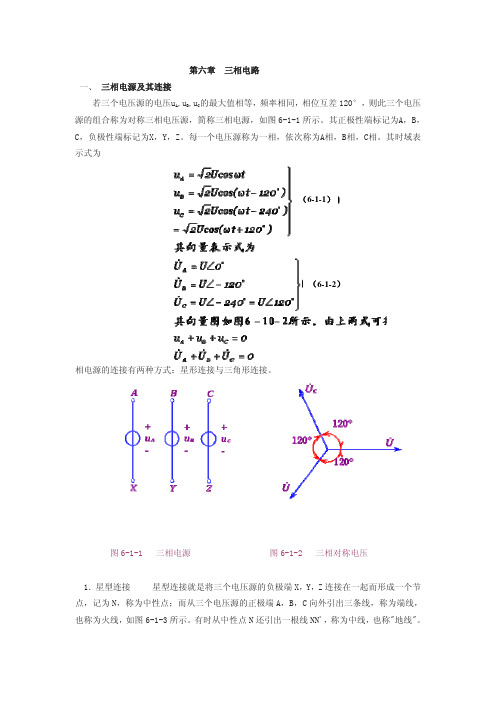

第六章 三相电路一、 三相电源及其连接若三个电压源的电压u A,u B,u C的最大值相等，频率相同，相位互差120°，则此三个电压源的组合称为对称三相电压源，简称三相电源，如图6-1-1所示。
其正极性端标记为A，B，C，负极性端标记为X，Y，Z。
每一个电压源称为一相，依次称为A相，B相，C相。
其时域表示式为（6-1-1）（6-1-2）相电源的连接有两种方式：星形连接与三角形连接。
图6-1-1 三相电源 图6-1-2 三相对称电压1．星型连接 星型连接就是将三个电压源的负极端X，Y，Z连接在一起而形成一个节点，记为N，称为中性点；而从三个电压源的正极端A，B，C向外引出三条线，称为端线，也称为火线，如图6-1-3所示。
有时从中性点N还引出一根线NN'，称为中线，也称"地线"。
端线中的电流称为线电流，分别用 表示，其参考方向如图中所示。
端线A，B，C 之间的电压称为线电压，分别记为 。
流过每相电源中的电流称为相电流。
很显然，对于星型连接的三相电源，线电流与相电流为同一电流。
中线中的电流用 表示，称为中线电流。
每一相电源的电压称为相电压。
对称三相电源星型连接时，线电压与相电压的关系可直接从向量图得到，如图6-1-4所示。
由图可得：CB A U U U &&&,,图6-1-3 三相电源星型连接 图6-1-4 对称星型电源线，相电压的关系可见三个线电压 也是对称的，其有效值为相电压有效值的 倍，即 ，其相位分别超迁响应相电压30°。
2、 三角形连接 将对称三相电压源的X 与B 连接在一起，Y 与C 连接在一起，Z 与A 连接在一起，再从A，B，C 三端向外引出三条端线，即构成三相电源的三角形连接，如图6-1-5所示。
显然，三角形连接时，其线电压与相电压为同一电压，即有但线电流不等于相电流，即二、三相负载及其连接由三相电源供电的负载Za,Zb,Zc构成一个三相负载。
三相电路中负载的连接方法
三相电路中负载的连接方法三相电路中负载的连接方法有两种。
1、星形联结图1所示是三相四线制电路，设线电压为。
电灯负载(，单相负载)比较均匀地分配在各相之中，接在相线与中性线之间；三相接在三根相线上。
负载星形联结的三相四线制电路一般可用图2所示的电路表示。
每相负载的阻抗模分别为和。
电压和电流的参考方向都已在图中标出。
三相电路中的电流也有相电流与线电流之分。
每相负载中的电流称为相电流，每根相线中的电路称为线电流。
在负载为星形联结时，显然，相电流即为线电流，即(1)对三相电路应该一相一相计算。
设相电压为参考正弦量，则得，，在图1的电路中，电源相电压即为每相负载电压。
于是每相负载中的电流可分别求出，即(2)式中：每相负载中电流的有效值分别为(3)各相负载的电压与电流之间的相位差分别为(4)中性线中的电流可以按照图2中所选定的参考方向，应用基尔霍夫电流定律得出，即(5)电压和电流的相量图如图2.30所示。
现在来讨论图2.29所示电路中负载对称的情况。
所谓负载对称，就是指各相阻抗相等，即或阻抗模和相位角相等，即和由式(2.64)和式(2.65)可见，因为电压对称，所以负载相电流也是对称的，即因此，这时中性线电流等于零，即电压和电流的相量图如图4所示。
中性线中既然没有电流通过，中性线就不需要了。
因此图2所示的电路就变为图5所示的电路，这就是三相三线制电路。
三相三线制电路在生产上的应用极为广泛，因为生产上的三相负载(通常所见的是三相电动机)一般都是对称的。
图5对称负载星形联结的三相三线制电路注意：(1) 负载不对称而又没有中性线时，负载的相电压就不对称。
当负载的相电压不对称时，势必引起有的相的电压过高，高于负载的额定电压；有的相的电压过低，低于负载的额定电压。
这都是不容许的。
三相负载的相电压必须对称。
(2) 中性线的作用就在于使星形联结的不对称负载的相电压对称。
为了保证负载的相电压对称，就不应让中性线断开。
因此，中性线(指干线)内不接入熔断器或闸刀开关。
三相电接线方法
三相电接线方法
1、星形接法:把三相电中的各个负载或者是各种电源的其中一端先连接在一点上,其次把另外一端作为引出线,作为三相电的3个相线,还可以从中点位置引处1根中性线,让三相电可以形成一个三相四线制,当然也可以不引出,但是不管用户是否有引出,都可以把地线添加好,从而让三相电可以形成五线制或者是四线制。
2、三角形接法:把三相电中的各个负载或者是各种电源根据正确的顺序头尾连接在一起,并且要把每个连接的点引出来,作为三相电的3个相线。
这种接法一般是没有中性点的,只能形成一个三线制,不过当地线被添加以后,就可以形成一个四线制。
三相电怎么接
三相电怎么接三相电怎幺接 三相电在电源端（或称变压器）和负载端均有星形和三角形两种接法。
三相电的星形接法是将各相电源或负载的一端都接在一点上，而它们的另一端作为引出线，分别为三相电的三个相线。
对于星形接法，可以将中点（称为中性点）引出作为中性线，形成三相四线制。
也可不引出，形成三相三线制。
当然，无论是否有中性线，都可以添加地线，分别成为三相五线制或三相四线制。
三相电的三角形接法是将各相电源或负载依次首尾相连，并将每个相连的点引出，作为三相电的三个相线。
三角形接法没有中性点，也不可引出中性线，因此只有三相三线制。
添加地线后，成为三相四线制。
星形接法的三相电，线电压是相电压的倍，而线电流等于相电流。
当三相负载平衡时，即使连接中性线，其上也没有电流流过。
三相负载不平衡时，应当连接中性线，否则各相负载将分压不等。
三相电入户怎幺接线 三相电的电缆线中的四根线直接接在配电柜上，或三相四线空开上。
1、如果进户线入配电柜，那幺，电缆线中的三根粗线（一般为黄、绿、红三色），直接接在配电柜中的主控空开上口。
而较细的那根线（一般为黑、蓝色），就直接接在配电柜下方的零线小母线上即可。
2、如果进户线入户后的控制元件是三相四线制的空开，那幺，电缆线中的三根粗线（一般为黄、绿、红三色），直接接在这个进户的主控空开上口（L1、L2、L3）。
而较细的那根线（一般为黑、蓝色），就直接接在主控空开上口的零线端（N）。
三相电是有4根线的，一般最细的一根是零线，任意接一根火线和一根零线就可以了，如果用户过多的话，最好3根线用电功率分配均匀一点。
实验三相交流电路中负载的星形接法——电工电子学实验报告
实验三相交流电路中负载的星形接法——电工电子学实验报告【实验名称】三相交流电路中负载的星形接法【实验目的】通过实验研究三相电路中负载的星形接法对电路的影响，了解星形接法与三角形接法的差异以及其原理和应用。
【实验器材】三相交流电源，三相综合负载，电压电流传感器，示波器，万用表等。
【实验原理】星形接法和三角形接法是三相负载中常见的两种连接方式。
星形接法即将负载的每一个端子接到三相电源的一个相线上，并将三个相线的另一端连接到负载的一个公共点上。
星形接法的负载器件接线简单，具有可靠性高，电路结构简单等优点。
在星形接法中，三相电平相同，相位相差120度。
三角形接法即将负载的每一个端子连接到三相电源的一个相线上，并将三个相线连接成一个闭合的三角形。
三角形接法的负载器件连接复杂，但其三相电平之间的相位差也是120度。
【实验步骤】1.按照实验要求连接实验电路，将综合负载连接到三相电源上，并设置适当的负载阻抗。
2.分别用示波器观测每个相位的电压和电流波形，并记录测量结果。
3.根据测量结果计算每个相位的电流和电压值，并比较星形接法和三角形接法中的差异。
4.在保持负载不变的情况下，切换负载的接法，重新观测并记录测量结果。
5.对比星形接法和三角形接法中电流和电压波形的差异，分析其原因和特点。
6.总结实验结果，撰写实验报告。
【实验结果】实验结果应包括对星形接法和三角形接法中电流和电压波形的详细描述和比较分析，包括波形的振幅、频率、相位差等参数。
【实验结论】通过对实验结果的分析，得出星形接法和三角形接法在电流和电压特性上的差异和特点，并对其应用进行探讨，进一步深化对三相负载的理解。
【实验改进】实验中可以适当增加不同负载的情况下的测量和比较，以便更全面的了解星形接法和三角形接法的性能差异。
【实验注意事项】1.实验过程中注意安全操作，使用绝缘手套、绝缘手柄等必要的防护措施。
2.仔细连接实验电路，确保各部分正常工作。
3.测量时要保持电路稳定，防止电流和电压的过大或过小引起故障。
三相电源原理和其接线方法
三相电源原理和其接线方法三相电源原理是指由三个相位电压构成的电源系统，在工业生产中使用较为广泛。
三相电源原理基于电力系统中的三相交流发电机，其主要特点是相互排列均匀且相互之间的电压相位差120度。
本文将从三相电源的原理和接线方法两个方面进行详细介绍。
一、三相电源的原理三相电源的原理基于电力系统中的三相交流发电机。
三相交流发电机通过转子和定子的相对运动产生感应电动势，电动势的大小与转子的转速、定子的磁场强度以及磁通的变化率等因素相关。
三相交流发电机中的转子通过传动装置与外部的动力源（如汽车发动机、蒸汽轮机等）相连，以使转子在运转过程中产生旋转。
同时，通过定子产生的磁场作用于转子上的导电线圈，使导电线圈在转子旋转的过程中不断地切割磁感线，从而在导电线圈中产生感应电动势。
三相交流发电机中的定子和转子分别与三相电源的三个导线相连，导线分别对应着三个相位电压。
在发电机中，定子中的导电线圈被连接在一起，形成回路，使得通过定子的电流连续不断地流过。
由于磁感线的切割速度与旋转速度呈线性关系，所以感应电动势的频率等于转子的旋转频率。
在三相交流发电机中，转子的转速一般保持恒定，所以感应电动势的频率也是固定的。
在三相电源系统中，三个相位电压之间的相位差为120度，即每个相位电压的波形在时间轴上相互错开120度。
这三个相位电压通过导线输送到负载中，使得负载中的电流流过导线。
三相电源中的三个相位电压相互间的相位差和大小都是固定的，所以三相电源的输出电流和功率也是固定的。
三相电源的输出电流和功率在工业生产中具有较为广泛的应用，能够满足不同负载对电力需求的要求。
二、三相电源的接线方法三相电源的接线方法有星型接法和三角形接法两种。
1、星型接法（Y型接法）星型接法是指三相电源的三个相位电压分别与负载的三个端点相连，形成一个闭合的回路。
在星型接法中，电源的中性点与负载的中性点直接相连，并通过接地电阻与大地相连。
星型接法适用于对电源系统中的不平衡和谐波电流的要求较高的场合。
三相负载作Y接、△接的方法
三相负载作Y接、△接的方法
在三相电源对称的情况下，三相负载可以接成星形（Ｙ接)或三角形(△接)。
三相四线制电源的电压值一般是指线电压的有效值。
如“三相380V电源”是指线电压380V，其相电压为220V；而“三相220V 电源”则是指线电压220V，其相电压为127V。
1. 负载作Y形联接
当负载采用三相四线制(Yo)联接时，即在有中线的情况下，不论负载是否对称，线电压Ul 是相电压UP的倍，线电流Il 等于相电流Ip，即
U1=，I1=Ip
当负载对称时，各相电流相等，流过中线的电流Io＝0，所以可以省去中线。
若三相负载不对称而又无中线(即三相三线制Y接)时，UP≠1/Ul ，负载的三个相电压不再平衡，各相电流也不相等，致使负载轻的那一相因相电压过高而遭受损坏，负载重的一相也会因相电压过低不能正常工作。
所以，不对称三相负载作Y联接时，必须采用三相四线制接法，即Yo接法，而且中线必须牢固联接，以保证三相不对称负载的每相
电压维持对称不变。
2. 负载作△形联接
当三相负载作△形联接时，不论负载是否对称，其相电压均等于线电压，即Ul＝Up；若负载对称时，其相电流也对称，相电流与线电流之间的关系为：Il ＝Ip；
若负载不对称时，相电流与线电流之间不再是关系即：Il≠Ip
当三相负载作△形联接时，不论负载是否对称，只要电源的线电压Ul对称，加在三相负载上的电压Up仍是对称的，对各相负载工作没有影响。
三相电路中的负载连接方式
三相负载不对称三相负载： 不满足 Z A =Z B = Z C ，如由单相负载组成的三相负载对称三相负载：Z A =Z B = Z C ，如三相电动机分类单相负载：只需一相电源供电，如照明负载、家用电器等负载三相负载：需三相电源同时供电，如三相电动机三相负载也有 Y 和 两种接法三相负载的连接至于采用哪种方法 ，要根据负载的额定电压和电源电压确定ACB N 有中线1、三相负载的两种接法:ACBZ AZ BZ CZ ABZ CAZ BC负载星形接法负载三角形接法无中线AB 电源C 保险丝N额定电压220伏三相四线制380/220伏单相负载星型三相负载三角形三相负载（1） 电源提供的电压=负载的额定电压（2） 单相负载尽量均衡地分配到三相电源上三相负载连接原则2、相电流与线电流线电流：流过火（相）线的电流相电流：流过每相负载的电流ACB N 星型负载Z AZ BZ CaI A I A =a I I ACB Z ABZ CAZ BC三角形负载AI ABI CAI BCI 相电流线电流相电流线电流=AAB CA I I I3、负载相电压ACB N 星型负载、有中线Z AZ BZ CACB Z ABZ CAZ BC三角形负载ANU +–ABU +–相电压线电压aU +–每相负载电压负载相电压=a ANU U =3AB a U U ABU +–+–=负载相电压电源线电压电源线电压。
