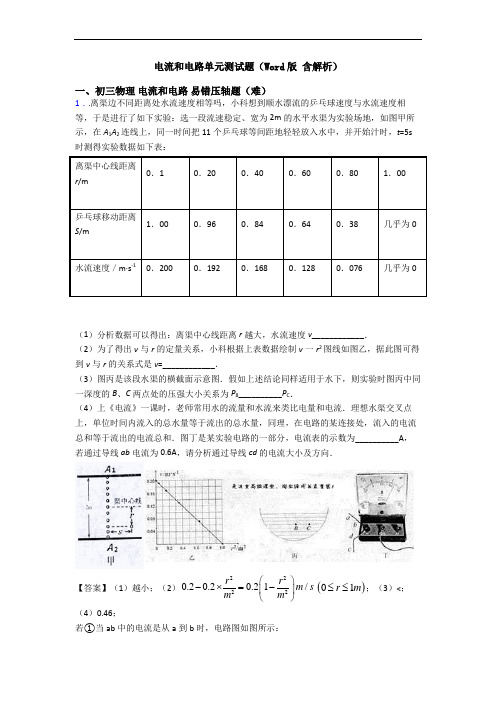

电流和电路单元测试题（Word 版 含解析）一、初三物理 电流和电路 易错压轴题（难）1．.离渠边不同距离处水流速度相等吗，小科想到顺水漂流的乒乓球速度与水流速度相等，于是进行了如下实验：选一段流速稳定、宽为2m 的水平水渠为实验场地，如图甲所示，在A 1A 2连线上，同一时间把11个乒乓球等间距地轻轻放入水中，并开始汁时，t =5s 时测得实验数据如下表：离渠中心线距离r /m0．1 0．20 0．40 0．60 0．80 1．00 乒乓球移动距离S /m 1．00 0．960．84 0．64 0．38 几乎为0 水流速度／m·s -10．200 0．192 0．168 0．128 0．076 几乎为0（1）分析数据可以得出：离渠中心线距离r 越大，水流速度v ____________．（2）为了得出v 与r 的定量关系，小科根据上表数据绘制v 一r 2图线如图乙，据此图可得到v 与r 的关系式是v =____________．（3）图丙是该段水渠的横截面示意图．假如上述结论同样适用于水下，则实验时图丙中同一深度的B 、C 两点处的压强大小关系为P 8__________P C ．（4）上《电流》一课时，老师常用水的流量和水流来类比电量和电流．理想水渠交叉点上，单位时间内流入的总水量等于流出的总水量，同理，在电路的某连接处，流入的电流总和等于流出的电流总和．图丁是某实验电路的一部分，电流表的示数为__________A ，若通过导线 ab 电流为0.6A ，请分析通过导线cd 的电流大小及方向．【答案】（1）越小；（2）22220.20.20.21/r r m s m m ⎛⎫-⨯=- ⎪⎝⎭()01r m ≤≤；（3）<；（4）0.46；若①当ab 中的电流是从a 到b 时，电路图如图所示：此时，I cd =0.6A+0.46A=1.04A ，电流方向是从d 到c ；②当ab 中的电流是从b 到a 时，电路图如图所示：此时，I cd =0.6A-0.46A=0.14A ，电流方向是从c 到d.【解析】试题分析：（1）观察实验记录数据可知，离渠中心线距离r 越大，水流速度v 越小；（2）观察乙表可知，速度22220.20.20.21/r r v m s m m ⎛⎫=-⨯=- ⎪⎝⎭； （3）因为水在流动，流体压强的特点是：流速大的地方压强小，流速小的地方压强大，可知：因为B A v v >，所以B A p p <；（4）电流表使用的是0-0.6A 的量程，分度值是0.02A ，因此电流表的示数为0.46A ；若Iab=0.6A 时，电路分为两种情况，因为电流表的正确接法是电流从正接线柱流入，负接线柱流出，因此，若①当ab 中的电流是从a 到b 时，电路图如图所示：此时，I cd =0.6A+0.46A=1.04A ，电流方向是从d 到c ；②当ab 中的电流是从b 到a 时，电路图如图所示：此时，I cd =0.6A-0.46A=0.14A ，电流方向是从c 到d.考点：流体压强与流速的关系；电流和电流表；并联电路中电流的规律.2．小明有一个电路盒，面板上有L 1、L 2灯各一只，两个开关S 1、S 2，一个电流表。
电流和电路单元测试题(Word版 含解析)
电流和电路单元测试题（Word版含解析）一、初三物理电流和电路易错压轴题（难）1．进一步探究电容器是电气设备中的重要元件，是储存电荷的装置。
通常简称其容纳电荷的本领为电容，用字母C表示，单位为法拉，用字母F表示。
两个相距很近又彼此绝缘的平行金属板形成一个最简单的电容器，在电路中用表示。
(1)如图，闭合开关，电容的两个极板将带等量异种电荷，这个过程叫电容器充电。
充电过程中，经过开关的电流方向是______（选填“从A到B”或“从B到A”）。
改变电源电压，电容器所带电荷量Q也发生改变，实验数据如下表。
电压U/V282电荷量Q/C4×10-36×10-32×10-35×10-3电容C/F2×10-30.75×10-31×10-32×10-3(2)分析数据可知，电容C与电容器两端电压U及电荷量Q的关系式为：C=______。
(3)请把表格补充完整______。
(4)电容的大小不是由带电量或电压决定的，常见的平行板电容器，电容决定式为SCdε=（ε是一个常数，S为极板面积，d为极板间距离）。
多电容器串联时，121111=nC C C C++…，（C表示总电容，C1、C2.……C n表示各电容器的电容）。
现有两个极板面积分别为S1、S2，极板间的距离分别为d1、d2的平行板电容器串联接到电压为U的电源上，则总电容C=______，总共能够储存的电荷量为______。
【答案】B到AQCU= 2.5V 121221S SS d S dε+121221S Sd dUS Sε+【解析】【分析】【详解】(1)[1]充电过程中负电荷从A运动到B，正电荷从B运动到A，则根据电流方向的规定，经过开关的电流方向为B到A。
(2)[2]由表中数据可知3-3210F 2V 410C -⨯⨯=⨯ 3-30.7510F 8V 610C -⨯⨯=⨯3-3110F 2V 210C -⨯⨯=⨯即Q CU =则Q C U=(3)[3]根据上题所得公式QU C=，将表中数据带入可得 33510C 2.5V 210FQ U C --⨯===⨯(4)[4][5]现有两个极板面积分别为S 1、S 2，极板间的距离分别为d 1、d 2的平行板电容器串联接到电压为U 的电源上，电容决定式为SC dε=则111S C d ε= 222S C d ε=因为多电容器串联时121111=nC C C C ++… 则12111=C C C + 带入12C C 、可得121221S S C S d S d ε=+则总共能够储存的电量为121221US S S d C S d Q U ε+==2．实验桌上有如下器材：满足实验要求的电源、电流表、电压表、开关、滑动变阻器各一个，若干个不同阻值的定值电阻和足够多的导线。
最新 电流和电路单元测试题(含答案)
最新电流和电路单元测试题(含答案)一、电流和电路选择题1．如图所示，在做“探究二力平衡条件”实验时，选用质量较小的卡片，目的是忽略小卡片的重力对实验的影响。
这种突出问题的主要方面，忽略次要因素，是物理学中经常采用的一种科学研究方法。
以下四个实例中所用研究方法与此相同的是（）A. 选用质量相同的物体探究重力势能与高度的关系B. 选用轻绳探究使用定滑轮的特点C. 选用水流类比电流D. 选用玻璃板代替平面镜来研究平面镜成像特点【答案】B【解析】【解答】A、用质量相同的物体探究重力势能与高度的关系，是控制变量法．A不合题意；B、探究使用定滑轮的特点的实验中，由于绳的重力对该实验有影响，所以可选用轻绳，以便忽略其影响．B符合题意．C、选用水流类比电流，是类比法，C不合题意；D、选用玻璃板代替平面镜来研究平面镜成像特点，是用等效替代方法确定像的位置，D不合题意．故答案为：B．【分析】根据突出问题的主要方面，忽略次要因素，结合根据对控制变量法、类比法及等效替代的理解分析解答.2．在图所示的实物电路中，当开关闭合时，甲电流表的示数为0.5 A，乙电流表的示数为0.2 A，则下列判断正确的是（）A. 通过灯L1的电流为0.5 AB. 通过灯L1的电流为0.3 AC. 通过灯L2的电流为0.7 AD. 通过灯L2的电流为0.3 A【答案】 B【解析】【解答】由图示可知，两个灯泡是并联的，电流表甲测干路的电流为0.5A，电流表乙测通过灯泡L2的电流为0.2A，根据并联电路中电流的特点可知，通过灯泡L1的电流为0.5A-0.2A=0.3A，B符合题意.故答案为：B。
【分析】首先判断电流表所测量的位置，根据并联电路中的干路电流和各支路电流的关系分析各支路电流。
3．如图所示，图中两灯规格不同，能测出通过灯L1电流的电路是（）A. B. C. D.【答案】 D【解析】【解答】解：A、图中电流表与灯L1串联，但其正负接线柱接反了，A不符合题意；B、图中电流表与灯L2串联，且电流正进负出，能正确测出通过灯L2的电流，B不符合题意；C、图中电流表接在干路上，且电流正进负出，测量的是干路电流，C不符合题意。
电流和电路单元测试题(含答案)
电流和电路单元测试题(含答案)一、电流和电路选择题1．四个悬挂着的通草小球，静止时的位置关系如图所示，下列说法正确的是（）A. A球与C球一定带有异种电荷B. B球可能带电，也可能不带电C. B球与D球一定带有同种电荷D. D球可能带电，也可能不带电【答案】 D【解析】【解答】AB相互排斥，因此它们一定带同种电荷．可能是正电，也可能是负电．BC相互吸引，则C可能带异种电荷，也可能为轻小物体．CD相互吸引，则D可能带电，也可能为轻小物体．D符合题意.故答案为：D．【分析】根据同种电荷相互排斥，异种电荷相互吸引，带电体能吸引轻小物体的特点综合分析，相排斥一定带电，相吸引则有两种可能.2．利用干电池、导线、小灯泡、电动机、铅笔芯、橡皮、塑料尺探究：⑴物质导电性；⑵电动机转向；⑶电磁感应；⑷电阻与长度的关系．能够完成的实验个数有（）A. 1个B. 2个C. 3个D. 4个【答案】D【解析】【解答】由干电池、导线、小灯泡、铅笔芯、橡皮和塑料尺可完成实验（1）；由干电池、导线和电动机可完成实验（2）；由导线、小灯泡和电动机可完成实验（3）；由干电池、导线、小灯泡和铅笔芯可完成实验（4）；D符合题意.故答案为：D.【分析】选择不同的材料可以进行相应的实验，可以完成导体和绝缘体的区别，电阻影响因素的实验，可以探究电动机的转向和电磁感应的特点.3．有一个看不见内部情况的小盒（如图所示），盒上有两只灯泡，由一个开关控制，闭合开关两灯都亮，断开开关两灯都灭；拧下其中任一灯泡，另一灯都亮。
选项所示的图中符合要求的电路图是（）A. B.C. D.【答案】 C【解析】【解答】解：A．由电路图可知，两灯泡串联，拧下其中任一灯泡，电路断路，另一灯都不亮，A不符合题意；B．由电路图可知，两灯泡并联，开关S位于L1支路，断开开关，灯泡L2仍然亮，B不符合题意；C．由电路图可知，两灯泡并联，开关位于干路，闭合开关两灯都亮，拧下其中任一灯泡，另一灯亮，C符合题意；D．由电路图可知，开关S与L2并联后再与L1串联，闭合开关S，L2被短路，L2不亮，L1亮，D不符合题意。
最新 电流和电路单元测试题 含答案(word)
最新电流和电路单元测试题含答案（word）一、电流和电路选择题1．如图所示，在接线柱A、B间接入导线（其材料为普通铜丝），在接线柱C、D间接入熔丝．接通电源，灯泡正常发光，熔丝不熔断；断开电源，在B、D间连上一根导线，再次接通电源时，灯不亮，熔丝熔断．以下判断错误的是（）A. 导致熔丝熔断的原因是电路中电流过大B. 熔丝熔断时，熔丝中的电流大于AB间导线中的电流C. 熔丝熔断，但灯泡依然完好D. 用铜丝代替熔丝不符合安全用电的原则【答案】 B【解析】【解答】A、电路中熔丝的作用就是保护电路，将BD间连上导线时，灯泡被短路，电路中电流过大，导致熔丝熔断，A不合题意；B、由于熔丝与AB将导线是串联的，由串联电路电流处处相等可知，熔丝中的电流等于AB 间导线的电流，B符合题意；C、因导线把灯泡短路，故灯泡无电流通过，所以熔丝熔断，但灯泡依然完好，C不合题意；D、由于铜丝的熔点高，故在短路时不能断开电路，所以用铜丝代替熔丝不符合安全用电的原则，D不合题意 .故答案为：B .【分析】A、短路时电路中的电流过大，会致使熔丝熔断；B、根据串联电路中的电流规律可知，串联电路中的电流处处相等；C、灯泡短路时，灯丝中无电流通过，电路中电流过大；D、铜丝的熔点高，在电路中电流过大时，不能及时熔断，起不到保护电路的作用 .2．如图所示，探究并联电路的电流规律时，用电流表测定A、B、C三处的电流，接下来所进行的操作合理的是（）A. 整理器材，完成实验B. 换用不同规格灯泡，获取多组数据C. 分析数据，得出结论D. 换用电流表的量程，重新测量一次【答案】 B【解析】【解答】探究并联电路的电流规律时，需多次实验寻找普遍规律，因此实验中，需换用不同规格灯泡，获取多组数据，B符合题意，ACD不符合题意．【分析】为了探究并联电路的电流规律，要通过多次测量才能得到普遍规律.3．下列各电路中，闭合开关，两个灯泡不能都发光的电路是（）A. B.C. D.【答案】C【解析】【解答】解：A、由图示电路图可知，两灯泡并联，闭合开关，两灯泡都发光，故A错误；B、由图示电路图可知，两灯泡串联，闭合开关，两灯泡都发光，故B错误；C、由图示电路图可知，闭合开关，灯L2发光，灯L1被短路，L1不能发光，即两个灯泡不能都发光，故C正确；D、由图示电路图可知，闭合开关，两灯泡并联接入电路，两灯泡都发光，故D错误；故选C．【分析】灯泡所在电路是通路时灯泡发光，如果灯泡所在电路是断路或灯泡被短路，则灯泡不发光，分析图示电路图，然后答题．4．某种电脑键盘清洁器有两个开关,开关 ,只控制照明用的小灯泡L,开关只控制吸尘器电动机M。
电流和电路单元测试题 含答案
电流和电路单元测试题含答案一、电流和电路选择题1．如图所示的电路中，电源电压恒为4.5V，电压表量程0～3V，电流表量程0～0.6A，滑动变阻器规格是“10Ω1A”，灯泡标有“2.5V 1.25W”；若闭合开关，两电表示数均不超过所选的量程，灯泡两端电压不允许超过额定电压，不考虑灯丝电阻的变化．则下列说法正确的是（）A. 电流表的示数变化范围0.3A～0.6AB. 电压表的示数变化范围是1.5V～2.5VC. 滑动变阻器允许调节的阻值范围是2.5Ω～10ΩD. 该电路最大功率是2.7W【答案】 B【解析】【解答】解：由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流．（1）根据P=UI可得，灯的额定电流：I L额= = =0.5A，∵串联电路中各处的电流相等，且电流表的量程为0～0.6A，∴电路中的最大电流为I max=0.5A，故A不正确；∵I= ，∴灯泡的电阻R L= = =5Ω，电路中的总电阻R= = =9Ω，∵串联电路中总电阻等于各分电阻之和，∴滑动变阻器接入电路中的最小阻值：R滑=R﹣R L=9Ω﹣5Ω=4Ω，故C不正确；该电路的最大功率：P max=UI max=4.5V×0.5A=2.25W，故D不正确；（2）当滑动变阻器接入电路中的电阻最大时，灯泡的功率最小，此时电路中的电流：I min= = =0.3A，电压表的最小示数：U L=I min R L=0.3A×5Ω=1.5V，∴电压表的示数变化范围1.5V～2.5V，故B正确．故选B．【分析】由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流．（1）知道灯泡的额定电压和额定功率，根据P=UI求出灯泡的额定电流，然后结合电流表的量程确定电路中的最大电流，根据欧姆定律求出灯泡的电阻和电路中的最小电阻，利用电阻的串联求出滑动变阻器接入电路中的最小阻值，再根据P=UI求出该电路的最大功率；（2）当滑动变阻器接入电路中的电阻最大时，灯泡的功率最小，根据电阻的串联和欧姆定律求出电路中的电流，利用欧姆定律求出电压表的最小示数，进一步的得出电压表的示数变化范围．2．利用干电池、导线、小灯泡、电动机、铅笔芯、橡皮、塑料尺探究：⑴物质导电性；⑵电动机转向；⑶电磁感应；⑷电阻与长度的关系．能够完成的实验个数有（）A. 1个B. 2个C. 3个D. 4个【答案】D【解析】【解答】由干电池、导线、小灯泡、铅笔芯、橡皮和塑料尺可完成实验（1）；由干电池、导线和电动机可完成实验（2）；由导线、小灯泡和电动机可完成实验（3）；由干电池、导线、小灯泡和铅笔芯可完成实验（4）；D符合题意.故答案为：D.【分析】选择不同的材料可以进行相应的实验，可以完成导体和绝缘体的区别，电阻影响因素的实验，可以探究电动机的转向和电磁感应的特点.3．取两个相同的验电器A和B，使A带上负电荷，可以看到A的金属箔张开，B的金属箔闭合。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1 / 8
电流和电路 单元测试
(时间：60分钟 总分：100分)
一、单项选择题（本大题包括8小题，每小题3分，共24分。）
1.(龙岩中考)四个悬挂着的带电通草球，相互作用情况如图所示，那么D球（ ）
A.带与A球不同种的电荷 B.带与B球不同种的电荷
C.带与C球不同种的电荷 D.一定带正电荷
2.(福州中考)小青把以下物品分成两类：①铅笔芯、铜线、盐水；②塑料尺、橡
皮擦、油.他分成两类后的物品分别属于（ ）
A.固体和液体 B.导体和绝缘体
C.金属和非金属 D.晶体和非晶体
3.下列有关电流形成的说法正确的是（ ）
A.电荷的移动便形成了电流
B.电路中只要接入电源便一定能形成电流
C.金属导体中自由电子发生定向移动便形成了电流
D.电流的方向总是由电源的负极流向正极
4.(南平中考)到商店买手电筒的小灯泡时，用一节干电池来检验小灯泡是否完好，
下列检验方法中正确的是（ ）
5.(武汉中考)如图所示，取两个相同的验电器A和B，使A带负电，B不带电，
用带有绝缘手柄的金属棒把A和B连接起来.下列说法正确的是（ ）
A.B中正电荷通过金属棒流向A，A金属箔的张角减小
B.A中的自由电子通过金属棒流向B，B金属箔的张角增大
C.A中负电荷通过金属棒流向B，B中正电荷通过金属棒流向A
D.金属棒中瞬间电流的方向从A流向B，B金属箔的张角增大
2 / 8
6.(遂宁中考)如图所示的电路，下列判断正确的是（ ）
A.闭合开关S1、S3，断开开关S2时，灯L1、L2串联
B.闭合开关S2，断开开关S1、S3时，灯L1、L2并联
C.闭合开关S1、S2，断开开关S3时，灯L1、L2不亮
D.同时闭合开关S1、S2、S3时，电源短路
7.如图所示电路中，闭合开关S后，两灯均能正常发光，过了一会儿，灯L1熄
灭，但L2仍在发光，经检查L1的灯丝烧断了.前后两种不同情况下，对电路中电
流表示数的判断正确的是（ ）
A.表A1示数减小，表A2示数不变 B.表A1、A2示数均不变
C.表A1示数减小，表A2示数增大 D.表A1、A2示数均增大
8.(宁德中考)与图甲实物图相对应的电路图是图
乙中的（ ）
二、多项选择题（本大题包括4小题，每小题5分，共20分。在每小题给出的
四个选项中至少有两项符合题目要求，全部选对得5分，选对但不全得3分，有
选错的得0分）
9.(桂林中考)如图所示的电路中，闭合开关S后，
下列说法正确的是（ ）
A.L1、L2两灯泡串联
B.通过L1灯的电流等于L2灯的电流
C.L1、L2两灯泡并联
D.若L1灯丝烧断，L2灯仍能正常发光
10.(潍坊中考)张宇同学有一辆黑猫警长玩具电动车，车内电路由干电池、电动机
和开关组成，电动机M1控制车辆行驶，电动机M2控制警长转动，当只闭合开
3 / 8
关S1时，车能行驶，警长不转动；当只闭合开关S2时，车和警长都不动；同时
闭合开关S1和S2时，车能行驶，警长能转动，下列电路图中能不符合上述设计
要求的是（ ）
11．用一个电源、一个电铃、一个小灯泡、二个开关和若干导线组成电路，当有
电流通过灯、铃时，灯就亮，铃就响。要求：只闭合一个开关时铃响灯不亮；只
闭合另一个开关时灯亮铃不响，则开关都断开时可能出现的情况是（ ）
A．铃响灯不亮 B．铃不响灯亮
C．铃响灯也亮 D．铃不响灯也不亮电
12.在常温下将下面几种物质接到图中A、B两点间，能使灯泡发光的是（ ）
A．铅笔芯
B．塑料直尺
C．玻璃棒
D．铜棒
三、填空题（本大题包括3小题，每空1分，共7分）
13.(南宁中考)如图所示，用餐巾纸摩擦一根可以绕铁支架自由转动的吸管，使它
带上电，现用一带电的物体靠近吸管带电的一端，发现它们互相排斥，说明它们
带_______(填“同种”或“异种”)电荷；吸管上的电荷没有通过铁支架转移，说明吸
管是________(填“导体”或“绝缘体”).
14.(聊城中考)盛夏，郑能同学要把矿泉水放在冰箱冷藏室中冷凉，激发了他对冰
箱的研究兴趣，打开冰箱冷藏室的门，里面的灯就亮了，此时制冷压缩机的电动
机并没工作，那么压缩机的电动机靠什么控制呢？他查了资料，知道是靠温控开
关控制的，于是他画出了电冰箱的部分电路如图所示.图中L是电冰箱内的照明
灯，M是压缩机用的电动机.开关S1S2都闭合时，L与M的连接方式是_____联
4 / 8
的.S1、S2中属于温控开关的是__________.
13题图 14题图 15题图
15.(株洲中考)如图是实验室常用的一种电流表，其零刻度不在表盘的最左端.当
导线a、b分别与标有“-”和“3”的接线柱相连时，电流表指针偏转情况如图所示.
此时，电流是从导线_______(填“a”或“b”)流入电流表，其示数是______A.为了增
大指针的偏转角度从而减小读数误差，应将导线a与标有“______”的接线柱相连，
b与标有“-”的接线柱相连.
四、作图与实验探究题（本大题包括4小题，共25分）
16.画出如图所示的实物电路的电路图.
17.根据图甲所示的电路图，将乙图的实物元件连接成实物电路.
18.观察图甲、乙，回答问题：
5 / 8
(1)图甲中把电梯类比电池，把电流途中一个个的斜坡类比作用电器，我们发现，
串联电路电流_________(填“只有一条”或“有两条或多条”)途径，因此电路的任何
一处断开，对_________(填“整个电路都”或“部分电路”)有影响.
(2)图乙中把电梯类比电池，把电流途中一个个的斜坡类比作用电器，我们发现
并联电路电流_________(填“只有一条”或“有两条或多条”)途径，如果一个斜坡
(用电器)被阻断，对________(填“整个电路都”或“部分电路”)有影响.
(3)本实验主要用到的物理研究方法叫__________法.
19.【探究名称】探究并联电路中的电流关系
【提出问题】如图所示的并联电路中，流过A、B、C各处的电流之间可能有什
么关系？
【设计实验与进行实验】
（1）按如图所示的电路图进行实验;
（2）把电流表分别接到电路中的A、B、C处，测出它们的电流，
（3）填入下表;
(3)为了防止个别偶然因素的影响，可以采取的做法是（ ）
A.改变电流表的量程重做实验 B.改变一个支路的灯泡重做实验
【分析与论证】
(1)在拆接电路时，开关必须_______;
(2)上面设计的表格中存在的不足之处是________________;
(3)可以得出的结论:并联电路中，干路电流等于_______________________.
四、解答题(每题8分，共24分)
20.如图1所示，在一根横跨河流两岸的塑料管内穿有三根完全相同的电线，为
6 / 8
了判别哪两个线头为同一根导线的两端，可以用图2所示的测通器来测试，其操
作过程如下：
(1)连接A和B，将测通器的m端连接在D上，当n端连接F时，小灯泡发光，
连接E时，小灯泡不发光.由此可以确定(填字母，下同)为同一导线的两端.
(2)为了弄清另两根导线的两端，可连接A和C，测通器的一端必须与相连，另
一端只需接触一根导线的一端就能将两根导线辨别开.
21.(南昌中考)在学习了简单电路的知识后，小玉同学将两个小灯泡接在了电路中.
闭合开关，两个小灯泡同时发光；断开开关，它们同时熄灭.
(1)如图所示，电路接线情况不可见.请你不借助其他器材，设计一个简单的方法，
判断这两个小灯泡是串联还是并联.
(2)实验时，电路正确连接后闭合开关，小灯泡有时会出现不亮的现象.请你在表
格中填写简单的检修方法.
22.如图所示的电路，当开关S闭合后，电流表A1的指针偏转了量程的1/3，电
流表A2的指针偏了量程的2/3，所用电流表为实验室用的双量程电流表.求通过
灯L1和L2的电流各是多少？
7 / 8
参考答案
1.A
2.B
3.C
4.C
5.B
6.D
7.A
8.D
9.A B
10.A B C
11.C D
12.A D
13.同种 绝缘体
14.并 S1
15.a 0.4 0.6
16.
17.
18.(1)只有一条 整个电路都
(2)有两条或多条 部分电路
8 / 8
(3)类比
19.【设计实验与进行实验】
(3)B 【分析与论证】
(1)断开 (2)缺少了电流的单位 (3)各支路电流之和
20.(1)CE (2)E
21.(1)取下一个小灯泡，若另一个小灯泡还能发光说明是并联，若不能发光说明
是串联.(2)换导线换电池
22.电流表A2位于L2支路中，测量灯L2的电流，电流表A1位于干路中，测量电
路中的总电流，根据电流表的偏转情况和并联电路中的电流特点可以判断出，
A1示数为1A，A2示数为0.4A.则通过L1的电流为I1=1A-0.4A=0.6A通过L2的电
流为I2=0.4A
