实验室通风设计规范标准[详]
![实验室通风设计规范标准[详]](https://img.taocdn.com/s3/m/ab9a6a980b1c59eef9c7b4b6.png)

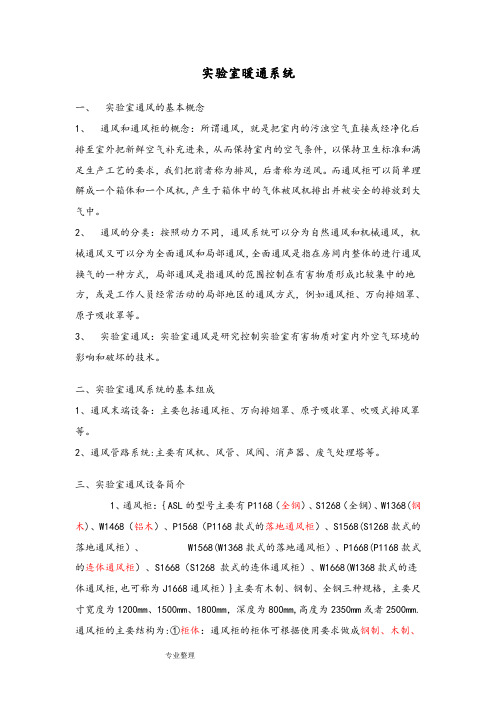

实验室暖通系统一、实验室通风的基本概念1、通风和通风柜的概念：所谓通风，就是把室内的污浊空气直接或经净化后排至室外把新鲜空气补充进来，从而保持室内的空气条件，以保持卫生标准和满足生产工艺的要求，我们把前者称为排风，后者称为送风。
而通风柜可以简单理解成一个箱体和一个风机，产生于箱体中的气体被风机排出并被安全的排放到大气中。
2、通风的分类：按照动力不同，通风系统可以分为自然通风和机械通风，机械通风又可以分为全面通风和局部通风，全面通风是指在房间内整体的进行通风换气的一种方式，局部通风是指通风的范围控制在有害物质形成比较集中的地方，或是工作人员经常活动的局部地区的通风方式，例如通风柜、万向排烟罩、原子吸收罩等。
3、实验室通风：实验室通风是研究控制实验室有害物质对室内外空气环境的影响和破坏的技术。
二、实验室通风系统的基本组成1、通风末端设备：主要包括通风柜、万向排烟罩、原子吸收罩、吹吸式排风罩等。
2、通风管路系统:主要有风机、风管、风阀、消声器、废气处理塔等。
三、实验室通风设备简介1、通风柜：｛ASL的型号主要有P1168（全钢）、S1268（全钢)、W1368(钢木)、W1468（铝木）、P1568（P1168款式的落地通风柜）、S1568(S1268款式的落地通风柜）、 W1568(W1368款式的落地通风柜）、P1668(P1168款式的连体通风柜）、S1668（S1268 款式的连体通风柜）、W1668(W1368款式的连体通风柜,也可称为J1668通风柜）}主要有木制、钢制、全钢三种规格，主要尺寸宽度为1200mm、1500mm、1800mm，深度为800mm,高度为2350mm或者2500mm.通风柜的主要结构为:①柜体：通风柜的柜体可根据使用要求做成钢制、木制、PP、不锈钢等材料；②台面及衬板：耐腐蚀、耐酸碱、耐高温的各种材质，如Compact、Epoxy等，进行高温或强酸碱操作的内层板要用不锈钢除渣除油静电喷涂环氧树脂粉末；③活动拉门：装在柜体表面上的透明玻璃,使用户远离有害的化学物质和气体，同时使有害气体通向通风柜的内部管道；④导流板：控制气流经通风柜时的形状，减少空气流入通风柜时产生的由于方式不定造成的回流或涡流，提高使用效率（会对噪声及静压产生影响）；⑤集流环：位于通风柜的顶部,将通风柜的气体导向风排放(对通风柜的效率和噪声有着重要的影响）；⑥调风阀：通风柜的附属部件，来调节通风柜的排气量以及最佳表面风速；⑦水龙、考克水杯等配件。
SG-203隐蔽式化学通风实验室设备
SG-203隐蔽式化学通风实验室设备化学实验室设备适用高中、初中及高等院校化学实验室，针对化学实验过程中所产生的酸碱等有害腐蚀性气体，采用台面通风（风量可调）及时排出，并设置消音装置，对保护师生的身心健康美化教学环境和提高教学质量起了积极作用。
设备整体设计科学，产品选用进口名优原材料，造型美观，实用性强，是现代学校实验室规范化、标准化、上水平、上档次的重要标志。
一、设备特点：１、本设备针对化学实验过程中产生不同程度的有害气体、且瞬间产生浓度高的一些现象，我们采用机械式桌面通风系统来及时排除有害气体２、通风系统设计与风机考虑到降低噪音，风速可调，噪音处理符合国家标准规定的允许范围。
３、废水、废气处理达到国家标准。
４、桌面、水池一体化，防腐抗酸碱。
５、教师电源采用漏电过载保护。
６、学生交流、直流电源。
二、技术指标：1、风系统：选用F4—72型6.5#UPVC工程塑料离心风机，转速1600r/min，全压965—625pa，功率5.5Kw，流量8154—11475立方/小时。
2、换气次数：每小时实验室换气次数可达20次以上。
3、风速：吸风口管壁风速可达每秒6米以上。
4、噪音：系统运行时室内噪音≤50dB(A)。
5、废气排放低于国家GB16297—1996中的规定值。
6、废水排放低于国家标准GB3838—88V中的规定值。
7、教师电源：采用教学安全总电源,设有抽屉式教师控制台。
配有漏电自动保护装置。
教师在讲台上任意控制风机运行、风量大小、学生电源及给排水控制。
(教师演示台采用国内先进的触摸式和按钮式两供用户选择)8、学生电源：可为学生实验提供交直流低压电跟220V交流电源。
9、实验台桌：台面采用人造石或耐腐蚀理化板、弯曲防火板，柜身采用三聚氰胺浸渍饰面板。
三、实验室整体结构介绍：化学通风实验室设备结构可分为三大部分进行阐述，即地上部分、地下部分和室外部分。
一）、地上部分1、学生桌：（1）规格：2800×600×780mm（四人一桌）（2）材质：（人造石或耐腐蚀理化板、弯曲防火板）a、人造石：化学学生桌面采用高分子合成材料利用模具一次性制造成型，侧挡水、后挡水、洗手槽、防水溢纹连为一体（防水溢纹这一巧妙设计，主要是为了学生安全制作。
实验室通风工程的施工组织方案
实验室通风工程的施工组织方案一、项目概述本实验室通风工程旨在提供实验室内的合理通风系统，为实验人员提供良好的工作环境和设备运行条件，确保实验室的正常运行和符合安全标准。
本施工组织方案旨在明确施工目标、施工内容、施工组织架构、工期安排、施工机具和设备、施工过程中的安全措施等方面的内容。
二、施工目标1.构建适合实验室特点的通风系统，满足实验人员的通风需求和设备运行要求。
2.提供闭式通风系统，防止实验室内有害气体和污染物外泄。
3.设计并安装可调节通风系统，使实验室可以根据具体实验需要进行调节。
4.确保施工过程中的安全，保护工人和设备。
三、施工内容1.安装通风系统的管道、风机、过滤器、散流器等设备。
2.安装并调试通风系统控制系统。
3.完成通风系统与电力系统的接口和联动。
4.运行通风系统，测试其各项功能。
四、施工组织架构1.项目经理负责整个通风工程的组织和管理，协调各个部门的工作，确保施工质量和进度。
2.施工队伍包括管道安装工、电气安装工、风机安装工、控制系统调试工等。
每个工种都需要具备相应的资质和证书。
3.施工协调员负责协调施工队伍的工作，安排施工进度，协调与其他施工部门的工作。
4.施工安全监督员负责监督施工现场的安全管理和施工过程中的安全措施。
五、工期安排1.准备阶段：收集施工图纸和技术资料，制定施工工艺和施工计划。
2.管道安装：根据施工图纸进行管道安装，并进行相关检测和试验。
3.风机安装：根据施工图纸进行风机安装，与管道连接，并进行相关试验。
4.过滤器、散流器等设备安装：根据施工图纸进行设备安装，并进行相关试验。
5.控制系统安装和调试：根据施工图纸进行控制系统安装和调试，与其他系统的接口联动。
6.施工总结和交接：对施工过程进行总结，并交付给运营单位。
六、施工机具和设备1.管道安装：电动锯、埋弧焊机、切割机等。
2.风机安装：吊车、手动螺杆起重机等。
3.控制系统安装：电器工具、测试仪器等。
七、施工过程中的安全措施1.工人必须戴好安全帽、安全鞋、手套等个人防护装备。
实验室装备配电标准
实验室装备配电标准概述：广东文成实验室装备有限公司在实验室配电系统的设计中按国家的《DL行业标准》、《SL电子行业标准》，并引用《UL.SUBJECT.1805 93美国实验室标准》、澳大利亚/新西兰《AS/NZ2982.4.1实验室电力安装标准》制定了《文成实验室配电标准》对实验室配电系统进行严格规范化设计；保证实验室的合理性和安全性。
为实验室的工程技术人员、设计人员、安装人员提供简单易懂的操作指导。
1、配电系统配电系统包括了所有实验室内部的使用电源。
1、1电源：220V，380V两种；1、1、1 220V主要用于所配置220V电源的仪器设备使用及电源插座、照明、排风风机、电动风量调节系统。
1、1、2 220V电源布线预留位置根据仪器设备及操作人员使用要求来确定。
2、实验室的电线要求2、1严格按国标（GB-5023-97）标准选择电线。
2、2电线截面积在2.5~6平方毫米的标准内选用。
2、3动力电源所选择的电线，必须是三相五线，并符合国家规定接线标准。
3、实验室电力配置3、1插座3、1、1插座必须符合特殊环境下使用，具有耐腐蚀性、高强度、安全可靠。
文成公司已根据实验室特殊要求自己设计、专业厂家生产的实验室专用插座，具有耐腐蚀，耐冲击、安全可靠、防尘、防水等功能。
3、1、2插座分为10A/220V多功能插座；13A/220V方脚三插插座（欧式）。
3、2对在实验室中使用电源、设备、仪器等配置漏电保护。
3、3实验室所有配电的电线、电缆有严格的保护措施，安全可靠。
3、3、1线管要按布线标准采用专用卡子把绝缘线管牢固的固定在指定的布线位置。
4、实验室装备电路图、电器原理4、1 气瓶安全储存柜电气图技术参数：输入电压：DC12V，5V 功率：0.2KW 电流：0.5A4、2电子调压器电气原理：技术参数：输入电压：AC220~240V 输出电压：10V~220V，DC6V 输出电流：20A4、3仪器台、天平台电气原理图技术参数：输入电压：AC220~240V 插座: 220V/10A, 220V/13A; 聚氯乙烯绝缘线:2*2.5+1*1平方毫米4、4试剂架电路图技术参数：输入电压：AC220V(A):线径：2*2.5+1*1平方毫米（B线径：2*4+1*2.5平方毫米4、5通风柜电路图、电气原理图技术参数：输入电压：AC220V，380V电缆:线径（5芯）：3*4+2*2.5平方毫米电线线径：2*4+1*2.5 平方毫米4、6 毒品柜电路图、电气原理图技术参数：输入电压：AC220V/50Hz4、7环保取样台电路图、电气原理图4、8挥发型药品柜电路图、电气原理图实验室电控系统配置标准是由文成公司根据本公司产品特征和产品功能综合编制，对在产品操作中提供技术型指导，同时便于维修人员的维护与保养。
实验室通风设计规范
实验室暖通系统一、实验室通风的基本概念1、通风和通风柜的概念：所谓通风;就是把室内的污浊空气直接或经净化后排至室外把新鲜空气补充进来;从而保持室内的空气条件;以保持卫生标准和满足生产工艺的要求;我们把前者称为排风;后者称为送风..而通风柜可以简单理解成一个箱体和一个风机;产生于箱体中的气体被风机排出并被安全的排放到大气中..2、通风的分类：按照动力不同;通风系统可以分为自然通风和机械通风;机械通风又可以分为全面通风和局部通风;全面通风是指在房间内整体的进行通风换气的一种方式;局部通风是指通风的范围控制在有害物质形成比较集中的地方;或是工作人员经常活动的局部地区的通风方式;例如通风柜、万向排烟罩、原子吸收罩等..3、实验室通风：实验室通风是研究控制实验室有害物质对室内外空气环境的影响和破坏的技术..二、实验室通风系统的基本组成1、通风末端设备：主要包括通风柜、万向排烟罩、原子吸收罩、吹吸式排风罩等..2、通风管路系统：主要有风机、风管、风阀、消声器、废气处理塔等..三、实验室通风设备简介1、通风柜：{ASL的型号主要有P1168全钢、S1268全钢、W1368钢木、W1468铝木、P1568P1168款式的落地通风柜、S1568S1268款式的落地通风柜、 W1568W1368款式的落地通风柜、P1668P1168款式的连体通风柜、S1668S1268 款式的连体通风柜、W1668W1368款式的连体通风柜;也可称为J1668通风柜}主要有木制、钢制、全钢三种规格;主要尺寸宽度为1200mm、1500mm、1800mm;深度为800mm;高度为2350mm或者2500mm..通风柜的主要结构为：①柜体：通风柜的柜体可根据使用要求做成钢制、木制、PP、不锈钢等材料；②台面及衬板：耐腐蚀、耐酸碱、耐高温的各种材质;如Compact、Epoxy等;进行高温或强酸碱操作的内层板要用不锈钢除渣除油静电喷涂环氧树脂粉末；③活动拉门：装在柜体表面上的透明玻璃;使用户远离有害的化学物质和气体;同时使有害气体通向通风柜的内部管道；④导流板：控制气流经通风柜时的形状;减少空气流入通风柜时产生的由于方式不定造成的回流或涡流;提高使用效率会对噪声及静压产生影响；⑤集流环：位于通风柜的顶部;将通风柜的气体导向风排放对通风柜的效率和噪声有着重要的影响；⑥调风阀：通风柜的附属部件;来调节通风柜的排气量以及最佳表面风速；⑦水龙、考克水杯等配件..总结：一、通风柜款式：全钢;钢木、落地;连体通风柜；二、规格尺寸：1200、1500、1800；三、通风柜结构：钢木、钢制、木制、PP、不锈钢等；2、万向排烟罩：主要为PP材质;规格Φ500mm;来源主要为丹麦ASL和台湾进口..3、原子吸收罩：主要为304不锈钢材质;常规规格为400mm×400mm×Hmm 高度根据吊顶高度来定..四、通风管路的材质要求1、圆形风管通风效率高但直径不宜太大;ASL主要选用福建台塑集团生产的华亚牌白色管..由于北方冬季室内外温差较大;室外管道可选用玻璃钢产品;对于一般的实验室;若室内排放的气体没有腐蚀性;风管可以采用镀锌铁皮..轴流风机;在特殊情况下;也可考虑软管连接如铝箔管、塑料软管等..五、通风管路的尺寸及计算方法1、常用圆形风管尺寸：①单台原子吸收罩主要选用Φ160DN150管；②万向排烟罩主要选用Φ110DN100管；③单台通风柜支、干管主要选用Φ250DN250管；④两台排毒柜干管选用Φ315DN300管;支管选用Φ250DN250管..2、常用方形风管尺寸：如果系统较复杂;或同一房间平行设有三台或三台以上的通风柜;或实验室高度有限;圆形风管无法安装;可以考虑选用方形风管..方形风管的边长标准尺寸如下单位为mm：120、160、200、320、400、500、630、800、1000、1250;由于我司通风柜宽度为800mm;故选用方管长边尺寸不宜超过630mm;而且最好选择正方形;如果条件不允许也可选用矩形;但每个单最好统一..3、风管尺寸方法：①圆形风管计算方法：Q=3600×πd2v／4;{Q--排风量;m／h；d--风管直径;mm；v—管内风速;m／s；②方形风管计算方法：Q=3600×a•b•v;{Q--排风量;m／h；a、b--风管边长;mm；v--管内风速;m／s}..4、风管厚度标准：根据国家标准;我公司选用通风系统属于中、低压系统.. 中、低压系统PVC圆形风管厚度标准如下：风管直径dmm 板材厚度mmd≤320 3.0320＜d≤630 4.0630＜d≤1000 5.01000＜d≤2000 6.0中、低压系统PVC方形风管厚度标准如下：风管长边尺寸bmm 板材厚度mmb≤320 3.0320＜b≤500 4.0500＜b≤800 5.0800＜b≤1250 6.0中、低压系统玻璃钢圆形风管厚度标准如下：风管直径dmm或方形风管长边bmm 板材厚度mmdb≤200 2.5200＜db≤400 3.2400＜db≤630 4.0630＜db≤1000 4.8六、风机分类及选用1、风机的分类：按照气流方式;风机分为离心式常放置在屋外、轴流式常放置在屋内和混流斜流式三种；按照材质分类;风机主要有普通钢制风机、不锈钢风机、PVC风机和玻璃钢风机等..我公司主要选用的风机有玻璃钢离心风机、玻璃钢斜流风机、PVC离心风机和不锈钢离心风机..风机风口粗细一般分为2.8、3.2、3.6、4.0、4.5、5、6几种;选择风机要让风机风口大于主管道尺寸..2、①轴流风机的特点是：耗电量小;运行费用低;但噪音大;风机抽力小风压小;适用于简单系统;一般安装在墙上或管道上；②离心风机的特点是：耗电量大、运行费用较高;噪音较大;风机抽力大风压大;适用于复杂系统;主要安装在室外或楼顶；③斜流风机的特点是：耗电量、运行费用、风机抽力处于前两者之间;噪音较小;适用于简单系统;一般安装在室内..3、风机的几个主要参数：①流量Q单位时间内流经某一流道截面的流体体积；②风机转速n风机转子的速度;单位r∕min；③效率η风机的做功效率η=W有用∕W总×100%；④压力P风机的全压Pt分为动压Pd和静压Ps两部分..静压是指风机克服整个通风系统的摩擦阻力所必须具备有的压力;它由通风柜、百叶、调风阀、风管、风机整个系统的特性决定;动压是气体以一定的速度排放所具有的那部分压力;在标准状况下计算Pd=0.5PV2P空气密度;通常为1.2；V风速;单位m/s..4、风机的选用：在3.5F以下;4000m∕h以下;2台通风柜以下可以选择斜流风机;以上选择离心风机..①单台万向排烟罩、原子吸收罩;如果管路较简单;直接从房间穿墙或穿窗对外排放;则可选用玻璃钢斜流风机..设计人员可根据系统的情况;选用FSJG-2.5F型配用电机功率为N=0.09kw或FSJG-3.0F型配用电机功率为N=0.18kw斜流风机；如果管路较复杂;弯头较多;则可选用F4-72-3.0A型配用电机功率为N=0.55kw或0.75kw或F4-72-3.2A型配用电机功率为N=0.55kw或0.75kw离心风机；②单台排毒柜;如果管路系统较简单;直接从房间穿墙或穿窗对外排放;则可选用FSJG-3.0F型配用电机功率为N=0.18kw斜流风机；如果系统较为复杂的话;应该选用离心风机..管路不太复杂;则可选用F4-72-3.5A3.6A型;配用电机为0.75kw或1.1kw..如果客户要求风量比较大;系统较为复杂;则可选用F4-72-4A型风机;配用电机功率为1.1kw..单台排毒柜系统阻力约80-100Pa;单个弯头阻力约40-50Pa..选用风机时;由于国内厂家风机参数有一定水分;应该适当放一定的余量；③多台排毒柜及复杂系统;对于两台或两台以上排毒柜的通风系统;一般采用楼顶高空排放或室外排放;风机一般选用离心风机..风机的型号可根据系统的总排风量和系统阻力选用..对于同时能满足系统的排风量和系统压力的风机;我们应该尽量选用型号偏大;电机功率偏小的风机..④一台风机带动两台或几台排毒柜的系统;为了能单独控制排毒柜的开闭;应该在每一台排毒柜上设计一个电子调风阀..电子调风阀的型号一般为Φ250mm..七、实验室通风系统设计参数1、对于客户要求对实验室进行通风设计的;通风换气量可根据房间的换气次数来确定;实验室的换气次数取每小时10-12次;特殊情况可以相应增大..房间通风一般选择500×500的铁皮罩作为通风末端设备;每个通风罩通风量可达到600m3／h;房间的长×宽×高×10换气次数=房间每小时的通风量;然后房间每小时的通风量除以600来确定通风罩的数量;支、干管风速按照6m／s计算2、通风柜支管风速为6-10m／s计算时一般选择10m／s;特殊情况可超过10m／s;但不宜超过12m／s；干管风速为10-14m／s计算时一般选择10m／s;如果管道比较长选择12m／s;如果风量大选择14m／s..3、通风柜面风速一般控制在0.375-0.75m／s之间;验收标准一般取0.5m ／s;最佳面风速为0.508m／s..测量面风速时;一般将拉门拉至5cm高度测量;风速达到0.3-0.5 m／s即算合格;如果拉门高度过大时;测量拉门下方5cm高度处风速;也可合格..通风柜的危险等级平均面风速m／s 最低面风速m／s 备注高0.622-0.75m／s 0.5m／s中0.5m／s 0.4 m／s低0.375-0.4m／s 0.25m／s4、室外噪声应控制在70dBA;实验室内噪声应控制在55dBA;室内噪声GB60分贝超标;阿桂实测噪音为75分贝;室外噪音大约为75分贝..风机的噪声可以分为本身的机械噪声此噪声主要由风扇质量不同引起和风声为主要噪声..在风机功率不大的情况下;可通过在风机上方加防雨罩来消除风声;在使用大功率风机时一般在风机进出口加消声器来消除风声;机械噪声主要靠建隔音墙、小黑屋或在风机进出口加软接头来解决..减振的主要方法为风机底座做成减振底座并安装减振器或加装减振垫..5、通风量Q=表面风速vs×排毒柜开口面积..电子调风阀的作用是通过调节每台通风柜的风管半径来调节每台通风柜的通风量;来达到当通风柜开口面积变化时保持表面风速不变..6、排风量Q=表面风速vs×排毒柜开口面积..变频系统的作用是改变风机的转速来改变风机的通风量;当一套通风系统中只有少量几台通风柜工作时;变频系统自动调节风机的转速;从而改变风机的通风量;从而保证通风柜的面风速恒定..变频系统和调风阀的作用类似;但如果只使用调风阀;则当一套通风系统中只有少量几台通风柜工作时;风机仍然以最高转速工作;而使用变频系统后;调整风机转速可节省能源..八、实验室通风管路设计1、先根据平面图确定每个系统包括多少通风柜;再根据每个系统包括通风柜的数量确定本系统的大致通风量每台1200mm的通风柜设计风量为1300m3／h;每台1500mm的通风柜设计风量为1600m3／h;每台1800mm的通风柜设计风量为2100m3／h;每台原子吸收罩的设计风量为600m3／h;每台万向排烟罩的设计风量为250或300m3／h;然后选择通风量稍大于系统通风量的风机..2、计算通风过程中损失的压力：单台排毒柜系统阻力约70-80Pa;一般1m的管道损失5-6Pa;一个弯头损失40-50Pa;风机出口和抽风口各损失60Pa;消声器损失50Pa;然后根据所计算出的风机的通风量和压力在图表曲线中选择合适的风机在计算过程中只计算最远端通风柜的压差;然后留200-300Pa的余量..3、然后根据通风量=风管截面×管内风速来计算风管半径支管根据通风柜尺寸选择250mm或者315mm九、通风系统报价通风系统的报价主要包括以下内容序号项目名称型号规格单位数量单价元合计元备注1 风机风机型号、电机功率台2 风管直径或尺寸米3 弯头直径或尺寸个4 三通直径个5 风阀个6 软接头两端尺寸个7 风机进出口消声器个8 风机风雨帽个9 减振器垫个片10 动力电缆卷11 二次控制线路项12 风机风管支吊架项13 五金配件项14 材料直接费E1=∑1-1315 安装调试费E2=E1×12——15%16 工程管理费E3=E1+E2×3——5%17 运输费E4=E1×3——5%18 税金E5=∑E1——E4×6%19 工程总造价E6=∑E1——E5十、补风系统1、室内放置N台通风柜或客户要求时需要对室内进行补风;补风量一般为排风量的70%门窗可补30%左右；补风系统应尽量靠近排毒柜;以免影响实验室内空调、采暖系统;而且补风还需进行预处理;方可送入实验室..2、补风的方式有多种①通过室内空调补风；②在天花上放置一段风管与室外相连;达到自然补风；③使用补风型通风柜；④在通风系统外安装补风系统..3、如果做补风系统;根据房间的密闭情况确定补风量;最大补风量为通风量的70%;最小为20%;主管道的风速可设为8m∕s..4、选用大型风机时C;尽量选择7.5和11KW两种;尽量选择转速低的风机..十一、尾气处理1、有机尾气处理采用活性碳吸附;其中国产活性炭每片数千元;吸附率达到70%；进口活性炭每片数万元;吸附率可达到99%;且可以三次还原；一般一台1800通风柜需要两片活性炭..2、无机尾气处理采用水喷淋;用酸雾或碱雾来中和无机废气..十二、实验室通风现场条件1、建筑现场条件：a、建筑物的总层数；b、建筑物的层高；c、建筑物内梁或其他对通风系统设置有影响的物体的具体位置及尺寸；d、楼顶的现场条件;是否有空位安装风机；e、建筑物内是否有风井;如果有需要提供具体位置与尺寸；f、建筑物内如果没有风井;客户同意建筑物外哪些部分可以走风管而不影响通风系统效果及其他设施与建筑物整体美观..2、甲方要求：a、甲方要求风机安装位置室内、侧墙或楼顶；b、甲方要求通风系统材质PVC、玻璃钢、镀锌铁皮、不锈钢、PP等c、甲方是否需要本公司提供墙体开孔、设备基础、防水处理等服务；d、甲方是否需要做通风系统尾气处理；e、甲方要求通风末端设备达到的面风速等具体参数；f、客户要求通风末端设备噪声控制的范围等..。
ABSL-3实验室和四级生物安全实验室应设置备用送风机

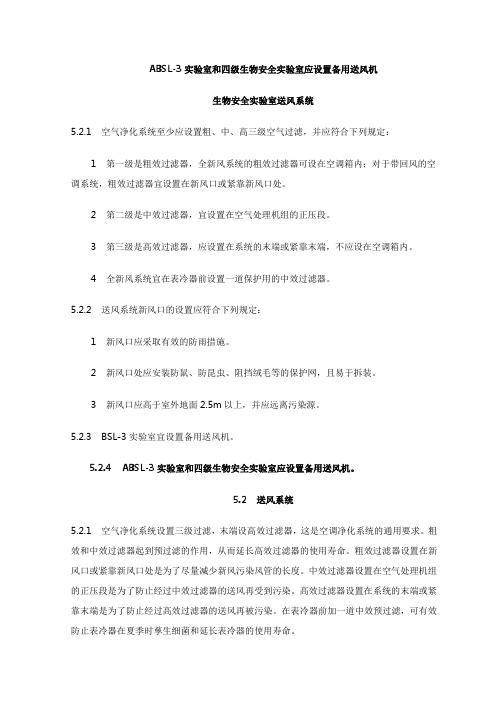

ABSL-3实验室和四级生物安全实验室应设置备用送风机生物安全实验室送风系统5.2.1 空气净化系统至少应设置粗、中、高三级空气过滤，并应符合下列规定：1 第一级是粗效过滤器，全新风系统的粗效过滤器可设在空调箱内；对于带回风的空调系统，粗效过滤器宜设置在新风口或紧靠新风口处。
2 第二级是中效过滤器，宜设置在空气处理机组的正压段。
3 第三级是高效过滤器，应设置在系统的末端或紧靠末端，不应设在空调箱内。
4 全新风系统宜在表冷器前设置一道保护用的中效过滤器。
5.2.2 送风系统新风口的设置应符合下列规定：1 新风口应采取有效的防雨措施。
2 新风口处应安装防鼠、防昆虫、阻挡绒毛等的保护网，且易于拆装。
3 新风口应高于室外地面2.5m以上，并应远离污染源。
5.2.3 BSL-3实验室宜设置备用送风机。
5.2.4 ABSL-3实验室和四级生物安全实验室应设置备用送风机。
5.2 送风系统5.2.1 空气净化系统设置三级过滤，末端设高效过滤器，这是空调净化系统的通用要求。
粗效和中效过滤器起到预过滤的作用，从而延长高效过滤器的使用寿命。
粗效过滤器设置在新风口或紧靠新风口处是为了尽量减少新风污染风管的长度。
中效过滤器设置在空气处理机组的正压段是为了防止经过中效过滤器的送风再受到污染。
高效过滤器设置在系统的末端或紧靠末端是为了防止经过高效过滤器的送风再被污染。
在表冷器前加一道中效预过滤，可有效防止表冷器在夏季时孳生细菌和延长表冷器的使用寿命。
5.2.2 空调系统的新风口要采取必要的防雨、防杂物、防昆虫及其他动物的措施。
此外还应远离污染源，包括远离排风口。
新风口高于地面2.5m以上是为了防止室外地面的灰尘进入系统，延长过滤器使用寿命。
5.2.3 对于BSL-3实验室的送风机没有要求一定设置备用送风机，主要是考虑在送风机出现故障时，排风机已经备用了，可以维持相对压力梯度和定向流，从而有时间进行致病因子的处理。
5.2.4 对于ABSL-3实验室和四级生物安全实验室应设置备用送风机，主要是考虑致病因子的危险性和动物实验室的长期运行要求。
排风风量计算
实验室常用排风设备主要有：通风柜、原子吸收罩、万向排气罩、吸顶式排气罩、台上式排气罩等。
其中通风柜最为常见。
通风柜是安全处理有害、有毒气体或蒸汽的通风设备，作用是用来捕捉、密封和转移污染物以及有害化学气体，防止逃逸到实验室内，这样通过吸入工作区域的污染物，使其远离操作者，来达到吸入接触的最小化。
通风柜内的气流是通过排风机将实验室内的空气吸进通风柜，将通风柜内污染的气体稀释并通过排风系统排到户外后，可以达到低浓度扩散；万向抽气罩是进行局部通风的首选：安装简单、定位灵活，通风性能良好，能有效保护实验室工作人员的人身安全；原子吸收罩主要适用于各类大型精密仪器，要求定位安装，有设定的通风性能参数，也是整体实验室规划中必须考虑的因素之一；排气罩主要适用于化学实验室，在解决这类实验室的整体通风要求中，它是必不可少的装备之一。
目前我们公司主要采用的风机主要有轴流风机（斜流风机、管道风机）、离心风机。
轴流风机适用于风压小、适用于管路短的通风系统（一般10米以内，否则易造成抽不动）；离心风机适用于管路长的通风系统（一般10m以外，否则易造成噪音大）。
风机的材质：一般分为玻璃钢、PP、PVC、铁皮等，其中玻璃钢较多。
风机的型号的选择，是根据风量和风压来选择的。
1、风量的计算方法：根据面风速来确定排风量（面风速的一般取值为：0.3~0.5 m3/h）计算公式：G=S•V•h•μ=L•H•3600•μ其中G：排风量S：操作窗开启面积V：面风速h: 时间（1小时）L: 通风柜长度H: 操作窗开启高度μ: 安全系数（1.1~1.2）例：1200L的通风柜其排风量计算如下：G：1.2*0.75/2*0.8*3600*1.2=1555 m3/h经验值：1200L通风柜排风量一般为1500 m3/h1500L的通风柜排风量一般为1800 m3/h1800L的通风柜排风量一般为2000 m3/h注：中央台上用排风罩排风量的计算方法同通风柜排风量的计算方法原子吸收罩排风量的计算方法：根据罩口风速来确定排风量（罩口风速的一般取值：1~2 m3/h）计算公式：G=πR²•V•3600•μ其中G:排风量R:罩口半径V:罩口风速μ:安全系数（1.1~1.2）经验值：一般情况下原子吸收罩的排风量在500~600 m3/h整体通风的排风量计算方法计算公式：G=V•n•h=L•W•H•n•h其中G:排风量V:房间体积n:换气次数（一般取8~12次）h:时间（1小时）换气次数参考值实验室化学有机合成有毒实验P级实验生物医药物理次/小时6-20 15-18 20-30 15-30 5-30 5-10 3-82、风压的计算管线沿程阻力约5Pa/米，弯头阻力为10~30 Pa/个，三通阻力为30~50 Pa/个。
专业实验室通风施工方案
专业实验室通风施工方案引言实验室通风施工是确保实验室内空气质量、环境安全的重要举措。
本文档旨在提供一个完整的专业实验室通风施工方案，以确保实验室内空气流通良好、污染物得到适时排除，从而为实验人员提供一个安全、舒适的工作环境。
一、实验室通风系统设计要求1.提供充足的新鲜空气；2.保持适宜的温度、湿度；3.有效排除实验室内污染物；4.减少实验人员暴露在有害物质中的风险。
二、实验室通风系统设计方案2.1 建筑物结构改善通过改善实验室建筑物的结构，可以增加通风系统设计的效果，具体措施如下：•安装大面积窗户，增加自然通风的效果；•设置可调节的天窗，提供额外的通风和日光；•增加门的数量和大小，方便空气流通。
2.2 通风系统设计为了满足实验室通风的需求，需要合理设计通风系统，主要包括如下几个方面：1.新风系统–安装新风机组，保证充足的新鲜空气进入实验室；–根据实验室尺寸和人员密度，合理确定新风量；–设置新风口位置，确保空气能够均匀分布到整个实验室。
2.排风系统–安装排风机组，及时排除实验室内的污染物和废气；–设置排风口位置，使污染物能够有效排出实验室。
3.循环风系统–安装循环风机组，保证空气充分混合，提高空气质量；–设置循环风口位置，确保空气能够均匀分布到整个实验室。
2.3 通风设备选择在实验室通风系统施工中，需要选择合适的通风设备，包括但不限于以下几种：•新风机组：根据实验室尺寸和人员密度，选择合适的新风机组，保证充足的新鲜空气供应。
•排风机组：根据实验室内废气产生量和排风口位置要求，选择适当的排风机组。
•循环风机组：根据实验室空气混合要求，选择合适的循环风机组。
三、施工流程实验室通风施工需要按照以下流程进行：1.制定施工计划：根据实验室通风系统设计方案，制定详细的施工计划，包括工期、施工步骤、材料准备等。
2.材料准备：根据需求购买通风设备、通风管道等施工材料，并进行储存和备用。
3.设备安装：按照通风系统设计方案，进行通风设备的安装和调试。
使用实验室通风柜的注意事项
使用实验室通风柜的注意事项实验室通风柜是用于实验室操作过程中排除有害气体和微生物污染的设备，而使用实验室通风柜也要注意一些注意事项，下面将对此进行介绍。
1. 安全使用实验室通风柜1.1 实验室通风柜放置在实验室中要采取稳定的措施，保证其稳定并且不会被他人碰撞。
1.2 安装实验室通风柜的房间要保证通风口的位置处于外墙上，保证排出的有害气体得以流通。
1.3 实验室通风柜使用过程中要检查排风机通风是否畅通，避免风机故障或者不良运行状态。
1.4 实验室通风柜使用过程中，如果排气管需要连接，要保证管道的密闭性和可靠性。
同时，要合理规划排气口的位置，避免气体通过风机再次进入实验室。
1.5 实验室通风柜不能将易燃、易爆气体或者蒸汽、烟雾等排放到排风管道内，避免潜在的危险事故。
2. 运行实验室通风柜2.1 实验室通风柜使用前要检查通风柜的门、菜单、触摸屏等设施是否正常，开启风机前检查门有无关闭完全，防止有害气体逃逸。
2.2 实验室通风柜在常规操作时，其通风柜启动时，应先开启风机，在风机运行后再打开柜门，完成实验时关闭柜门后在关闭风机，以保证柜内空间正压和外部空间负压相结合，防止污染物和外部气体相互交换。
2.3 实验室通风柜使用期间，保持室内空气质量，防止外部污染物进入(如墙、牌、衣服等)，并保持空气流通性能。
3. 实验室通风柜的维护3.1 实验室通风柜使用期间，要每个半年进行大型检查，每日或计划安排中的任务，要清洁设备表面所覆盖的灰尘、马尘和溶液等。
3.2 涉及清洗或有新用户的通风柜，可以考虑消毒或灭菌，避免传播病菌。
3.3 检查通风柜风速表、压差计等，保证操作状态是正常的。
结论总结来看，在使用实验室通风柜时，必须要遵循一些规则，以确保实验室操作过程的清洁、安全和对环境的保护。
基本规则包括安全使用实验室通风柜，操作实验室通风柜，以及维护实验室通风柜三个方面。
在以后的实验室操作中，希望能够深入贯彻并掌握这些规则。
实验室通风设计要求规范
实验室通风设计要求规范(总9页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--实验室暖通系统一、实验室通风的基本概念1、通风和通风柜的概念：所谓通风，就是把室内的污浊空气直接或经净化后排至室外把新鲜空气补充进来，从而保持室内的空气条件，以保持卫生标准和满足生产工艺的要求，我们把前者称为排风，后者称为送风。
而通风柜可以简单理解成一个箱体和一个风机，产生于箱体中的气体被风机排出并被安全的排放到大气中。
2、通风的分类：按照动力不同，通风系统可以分为自然通风和机械通风，机械通风又可以分为全面通风和局部通风，全面通风是指在房间内整体的进行通风换气的一种方式，局部通风是指通风的范围控制在有害物质形成比较集中的地方，或是工作人员经常活动的局部地区的通风方式，例如通风柜、万向排烟罩、原子吸收罩等。
3、实验室通风：实验室通风是研究控制实验室有害物质对室内外空气环境的影响和破坏的技术。
二、实验室通风系统的基本组成1、通风末端设备：主要包括通风柜、万向排烟罩、原子吸收罩、吹吸式排风罩等。
2、通风管路系统：主要有风机、风管、风阀、消声器、废气处理塔等。
三、实验室通风设备简介1、通风柜：{ASL的型号主要有P1168（全钢）、S1268（全钢）、W1368（钢木）、W1468（铝木）、P1568（P1168款式的落地通风柜）、S1568（S1268款式的落地通风柜）、 W1568（W1368款式的落地通风柜）、P1668（P1168款式的连体通风柜）、S1668（S1268 款式的连体通风柜）、W1668（W1368款式的连体通风柜，也可称为J1668通风柜）}主要有木制、钢制、全钢三种规格，主要尺寸宽度为1200mm、1500mm、1800mm，深度为800mm，高度为2350mm或者2500mm。
通风柜的主要结构为：①柜体：通风柜的柜体可根据使用要求做成钢制、木制、PP、不锈钢等材料；②台面及衬板：耐腐蚀、耐酸碱、耐高温的各种材质，如Compact、Epoxy等，进行高温或强酸碱操作的内层板要用不锈钢除渣除油静电喷涂环氧树脂粉末；③活动拉门：装在柜体表面上的透明玻璃，使用户远离有害的化学物质和气体，同时使有害气体通向通风柜的内部管道；④导流板：控制气流经通风柜时的形状，减少空气流入通风柜时产生的由于方式不定造成的回流或涡流，提高使用效率（会对噪声及静压产生影响）；⑤集流环：位于通风柜的顶部，将通风柜的气体导向风排放（对通风柜的效率和噪声有着重要的影响）；⑥调风阀：通风柜的附属部件，来调节通风柜的排气量以及最佳表面风速；⑦水龙、考克水杯等配件。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
严谨、务实、创新
以责任赢信任，以服务筑品牌 ——海州环保
因为实验室内往往存在许多不利于人体健康的化学物质污染源，尤其是有害
气体，将其排除非常重要。但与此同时，能源往往会被大量的消耗，因而实验室
的通风控制系统的要求渐高，从早期CV（定风量），2-State（双稳态式），VAV
（变风量）系统，到最新的适应性控制系统——既安全，又要符合节约能源的
需要。总之，实验室的最新观念就是将整个实验室当作是一台排烟柜，如何有效
的控制各种进排气，达到既安全又经济的效果是至关重要的。
一、通风系统的分类
1、全面通风：在整体房间内进行全面的空气交换。当有毒有害的气体大面
积的扩散到实验台空间时，必须要及时排出，同时还要有一定的新鲜空气进行补
充。把有毒有害的气体控制在规定的范围内。
2、局部通风：将有毒有害的气体通过小的操作设施进行局部的通风处理，
防止扩散到整个房间;还可根据气体浓度的大小选择强制排风。强制排风可称机
械排风，利用局部排风把所产生的风压借助通风管道进行整体排放。
严谨、务实、创新
以责任赢信任，以服务筑品牌 ——海州环保
二、关于风机的选择
正确选择风机，是保证通风系统正常、经济运行的一个重要条件。所谓正确
选择风机，主要是指根据被输送气体的性质和用途选择不同用途的风机;选择的
风机要满足系统所需要的风量，同时风机的风压要能克服系统的阻力，那么具体
选择方法和步骤如下
1、根据被输送气体的性质，选用不同用途的风机。例如，输送清洁空气，
或含尘气体流经风机时已经过净化，含尘浓度不超过150mg/m3时，可选择一
般通风换气用的风机;输送腐蚀性气体，要选用防腐风机;输送易燃、易爆气体或
含尘气体时，要选用防爆风机或排尘风机。但在选择具体的风机型号和规格时，
还必须根据某种类型风机产品样本上的性能表或特性曲线图才能确定。
2、除非选择任何一台风机都不能满足要求，或在使用时要求风机的风压和
风量有大幅度变动，否则应尽量避免把两台或数台风机并联或串联使用。因两台
或数台风机联合工作时，每台风机所起的作用都要比其单独使用时差。
严谨、务实、创新
以责任赢信任，以服务筑品牌 ——海州环保
关于实验室风机的更多详情请随时联系我们，我们会给大家在介绍我们产品
的同时随时保证服务的质量。
