风机性能要求
风机技术要求
1、工程说明
（一）、各类风机一般技术要求
l.设备应按如下相关标准和规范进行设计、制造和安装。采用的标准、规范在技术要求中没有规定或采用其他的标准、规范。
1.1标准
GB/T13274-91
《一般用途轴流通风机技术条件》；GB/T13275-91
《通风机现场试验》；GB/T13467-92
《通风机系统电能平衡的测试与计算方法》；GB/T13470-92
《通风机系统经济运行》；JB/T2977-92
《风机和罗茨鼓风机术语》；JB/T4364-1999
《风机配套消声器性能试验方法》JB/T4365-1997
《专用的润滑，轴密封和控制油系统》；JB/T6444-92
《通风机叶轮超速试验》；JB/T6885-93
《通风机圆形法兰尺寸》；JB/T6886-93
《通风机涂装技术条件》；JB/T6887-93 《风机用铸铁件技术条件》；JB/T6888-93
《风机用铸钢件技术条件》；JB/T6889-93
《风机用铸铁件缺陷修补技术条件》；JB/T6890-93
《风机用碳钢铸件缺陷补焊技术条件》；JB/T6891-93
《风机用消声器技术条件》；JB8523-1997
《防爆通风机技术条件》；JB/T8689-1998
《通风机振动检测及其限指》；JB/T8690-1998
《工业通风机噪声限指》；JB/T8822-1998
《高温离心通风机技术条件》；JB/T8940-1999
《通风机产品型号编制方法》；JB/T9101-1999
《通风机转子平衡》；JB/T53063-1999
《一般用途离心通风机产品质量分等》；JB/T53276-1999
1.1.2国外标准
A) AMCA300标准-噪音测试规定
B)AMCA210标准-空气性能测试规定
C)AMCASPARKB标准-防爆等级规定
D)AFBMA11-带铸铁枕座的滚珠轴承的额定负荷和疲劳寿命规定 E)ISTA-国际运输包装检测协会标准
F)UL-国际电器保险认证
G)DIN24163德国性能测试标准
1.2投标设备必须按照表内所标注的送风量、风压、转数、用电量及品种选取及提供合适的风机，且应具有结构简单、操作维护方便、运转平稳安全、振动小、控制系统灵敏可靠、占地面积小、设备利用率高、噪声低、利于环保等特点。
1.3有关风机，无论在运输、储存、及安装期间应采取正确的保护措施，以确保设备在任何情况下不受破损，同时维护保养应简单易行，投标商需提供维护保养的操作程序及说明。
1.4质量技术参数汇总
1.4.1风机制造厂商需有15年以上的制造经验，经过ISO9001质量认证或相关行业的质量认证。所提供的风机型号必须按照国家现行有关标准设计制造和试验，拥有3年以上的本型号的生产和使用经验。
1.4.2所提供的参数不得低于设计的要求，标明设计及实际选型的风量和静压、轴功率、风机转速、电机额定功率、用电参数、噪声值。
1.4.3标明轴承的使用寿命，且不得低于L10=100，000小时。 1.4.4设备的剖面图、详细尺寸及与风管连接的详细尺寸。
1.4.5标明含风机本体和电机及所有附件的实际重量。
1.4.6提供所选风机（如为风机箱，应为含箱体）的经过AMCA认证的性能曲线图，同时标明其工作点的。
1.5卖方应提供风机的安全保护措施。
1.6供应商应当和分包商满足业主和工程总包商的要求，避免设备与管道间的不合适的连接。
2产品2.1基本要求：
2.1.1每台风机出厂前必须做叶轮动平衡，整机组装后做整机静、动平衡，动平衡精度应根据ANSIS2.19调校动平衡至G6.3平衡质量等级标准。
2.1.2所有风机必须完整的提供设计所要求的风机整体（风机、电机、电机支座、安装吊耳）和附件。
测试标准应是AMCA标准210-85“风机性能的实验室测试方法”。且实验装置须经AMCA或其他相关机构认证。投标时，提供制造商公布的技术资料予以证明。
2.1.4投标人应提交八倍频谱下各频谱的噪声值，混响室内风机的噪声测试方法。风机噪声按施工图和本技术要求执行。
2.1.5风机临界转速至少为风机最高转速的1.5倍. 2.1.6所有高速旋转部件不得直接裸露，必须提供安全防护罩。
2.1.7所有风机外壳必须经过防腐处理，其紧固件必须为防锈型。
定转数情况下，连续运转100000小时后，轴承的损坏率不超过10%，以保持长时间无故障运行。
节式，以便调整皮带的张紧度。风机所选电机必须能耐受50℃的环境温度，转速接近图纸要求。
风机皮带应采用防滑式低损耗皮带，皮带传动效率大于95％，设计载荷应高于风机额定载荷的150％。
护，电机应为防爆电机。
求。同时应随机配有接线开关，以便于检修。
2.2通用离心风机：
2.2.1按图纸/设备表所标注提供后弯叶片式离心风机（除特殊标明外）。机壳与支撑用螺栓连接，可以在现场根据要求调整出风口方向。

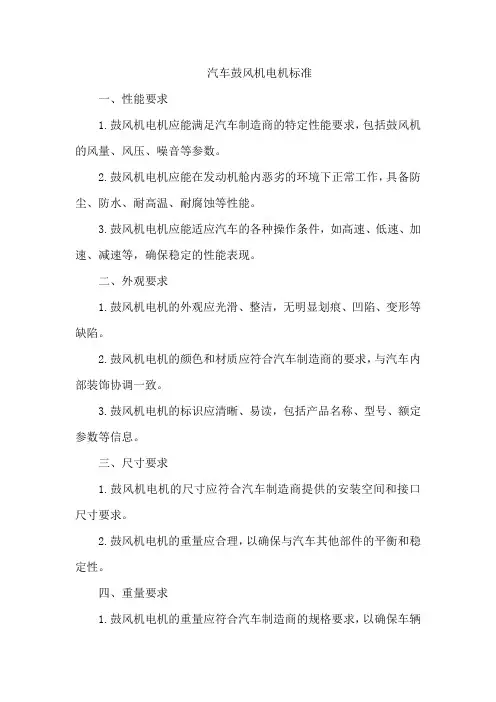

汽车鼓风机电机标准
汽车鼓风机电机标准
一、性能要求
1.鼓风机电机应能满足汽车制造商的特定性能要求，包括鼓风机的风量、风压、噪音等参数。
2.鼓风机电机应能在发动机舱内恶劣的环境下正常工作，具备防尘、防水、耐高温、耐腐蚀等性能。
3.鼓风机电机应能适应汽车的各种操作条件，如高速、低速、加速、减速等，确保稳定的性能表现。
二、外观要求
1.鼓风机电机的外观应光滑、整洁，无明显划痕、凹陷、变形等缺陷。
2.鼓风机电机的颜色和材质应符合汽车制造商的要求，与汽车内部装饰协调一致。
3.鼓风机电机的标识应清晰、易读，包括产品名称、型号、额定参数等信息。
三、尺寸要求
1.鼓风机电机的尺寸应符合汽车制造商提供的安装空间和接口尺寸要求。
2.鼓风机电机的重量应合理，以确保与汽车其他部件的平衡和稳定性。
四、重量要求
1.鼓风机电机的重量应符合汽车制造商的规格要求，以确保车辆
的燃油经济性和环保性能。
2.鼓风机电机的内部结构和材料应经过优化，以降低重量并提高效率。
五、材料要求
1.鼓风机电机的外壳和支架应采用耐腐蚀、耐高温的材料，如不锈钢或铝合金。
2.鼓风机电机的内部零件应采用耐磨、耐高温的材料，以确保长时间的正常运行。
3.鼓风机电机使用的材料应符合环保要求，如可回收利用或低排放。
六、可靠性要求
1.鼓风机电机应能在恶劣的环境条件下稳定运行，具备较长的使用寿命。
2.鼓风机电机应具有良好的耐久性和可靠性，以满足汽车制造商的质量标准。
3.鼓风机电机应具有较低的故障率和维护需求，方便车主使用和维护。
七、环境适应性要求
1.鼓风机电机应能在高温、低温、潮湿、干燥等各种环境下正常工作，具备广泛的工作适应性。
2.鼓风机电机应能在发动机舱内的高噪音、振动等环境下正常工作，确保稳定的性能表现。
3.鼓风机电机应能在颠簸的路面上稳定工作，不发生松动或损坏。
通用风机设计标准规范最新版
通用风机设计标准规范最新版
通用风机设计标准规范是用于指导通用风机设计与制造的技术规范，具有广泛的适用性。最新版本的通用风机设计标准规范综合了前一版本的经验教训和各类相关国际标准的最新要求，旨在提高风机的设计、制造和运行性能，确保风机的安全可靠性、高效性和环保性。
在最新版本的通用风机设计标准规范中，包括如下内容：
1. 风机的基本设计要求：包括风机尺寸、重量、噪音、振动等基本要求，以确保风机在使用过程中的安全可靠性。
2. 风机的材料和制造要求：包括风机使用的材料、制造工艺等要求，以确保风机具有良好的机械性能和耐久性。
3. 风机的气动设计要求：包括风机的叶轮设计、进口管道设计、出口管道设计等要求，以确保风机达到较高的效率和压力。
4. 风机的传动装置要求：包括风机的传动装置（如减速器、联轴器等）的选型和设计要求，以确保风机传动系统的可靠性和高效性。
5. 风机的控制系统要求：包括风机的启动、停止、调速和保护等控制系统的要求，以确保风机在操作过程中的安全可靠性。
6. 风机的测试和验收要求：包括风机的出厂试验、运行试验和验收试验等要求，以确保风机的设计和制造符合规范要求。
最新版本的通用风机设计标准规范不仅参考了国内外相关行业标准和技术规范，还结合了风机制造企业和用户的实际需求和使用情况，力求提高风机的性能和质量，降低风机的能耗和环境污染。通过遵循最新版本的通用风机设计标准规范，可以确保风机的设计和制造质量，提升整个风机行业的水平。
风机主要性能参数
风机主要性能参数
风机的⼋个主要性能参数
⽂件描叙：
风机的⼋个主要性能参数
风机的型号、规格千差万别，纷繁复杂，但是风机的本质不同与区别在于风机的主要性能参数，只要我们⾸先搞清楚这些性能参数的不同，对于我们了解风机和现实风机设备的选型具有很⼤帮助作⽤。那么，风机有那些主要性能参数呢？这主要包括：流量、压⼒、⽓体介质、转速、功率。下⾯⼀⼀分别介绍：1. 流量
风机的流量是⽤出⽓流量换算成其进⽓状态的结果来表⽰的，通常以m3/h、m3/min表⽰。但在进出⼝压⽐为1.03以下（⽐如通风机范畴的风机）时，通常将出⽓风量看作为进⽓流量相同。在化学⼯业等领域中，以m3/h（常温常压）来表⽰的情况居多，它是将流量换算成标准状态，即摄⽒0度、0.1MPa⼲燥状态。另外有时还以质量m按Kg/s来表⽰的。
流量亦称为⽓体量或空⽓量。将出⽓流量Q(出)换算成进⽓流量Q(进)，可按下来公式计算：Q(进)＝Q(出)×出⽓⽓体密度(kg/m3)/进⽓⽓体的密度(kg/m3) 将标准状态的流量Q(标准，m3/h,常温常压)换算成进⽓流量Q(进，m3/min)，可按下列公式计算：
Q(进)＝Q(标准)×P(进⽓⽓体绝对压⼒，Pa)/(P(进⽓⽓体绝对压⼒，Pa)-S(相对湿度)×P(⽔蒸⽓饱和压⼒，Pa))×T(进⽓⽓体的热⼒学温度K)/2732. 压⼒
为进⾏正常通风，需要有克服管道阻⼒的压⼒，风机则必须产⽣出这种压⼒。风机的压⼒分为静压、动压、全压三种形式。其中，克服前述送风阻⼒的压⼒为静压；把⽓体流动中所需动能转换成压⼒的形式为动压，实际中，为实现送风⽬的，就需有静压和动压。
静压：为⽓体对平⾏于⽓流的物体表⾯作⽤的压⼒，它是通过垂直于其表⾯的孔测量出来的。
动压＝⽓体密度(kg/m3)×⽓体速度的平⽅(m/s)/2;
全压＝静压+动压
风机的全压：是指风机所给定的全压增加量，即风机的出⼝和进⼝之间的全压之差。3. 功率
风机的原动⼒（通常是电机或柴油机等）传递给风机轴上的功率为风机的轴功率N。⽓体流经风机时获得的功率称为有效功率N1。两者之差表现为机械损失、容积损失和⽔⼒损失。
离心风机验收标准
离心风机验收标准
离心风机的验收标准通常包括以下方面，具体标准可能因国家、地区或制造商而有所不同。以下是一般情况下的一些验收标准的示例：
1. 外观检查：
• 确保离心风机外观无损伤、变形或其他制造缺陷。
• 验证风机的标志、标签和型号等信息是否清晰可读。
2. 尺寸和几何检查：
• 测量风机的尺寸，确保与设计规格相符。
• 检查叶轮、外壳和其他关键部件的几何形状，确保符合设计要求。
3. 性能测试：
• 进行风机的性能测试，包括风量、风速、风压等参数。
• 确保测试结果符合设计规格和制造商提供的性能曲线。
4. 噪音测试：
• 进行噪音测试，确保离心风机在正常运转条件下满足相关噪音限制。
• 检查是否满足特定应用场景的噪音要求。
5. 振动测试：
• 进行振动测试，确保风机在运行时振动水平在合理范围内。
• 检查是否符合相关的振动标准。
6. 电气系统检查：
• 检查电机和电气系统的连接，确保电气部分符合安全标准。 • 测试电机的运行情况，包括电流、电压等参数。
7. 防腐和涂装检查：
• 检查风机外表面的防腐涂装，确保符合相关要求。
• 验证涂层的均匀性和附着力。
8. 材料证明和质保文件：
• 确保离心风机的关键材料符合规范要求，并提供相应的材料证明。
• 获取质保文件，包括风机的使用寿命、维护建议等信息。
9. 安全标准符合：
• 检查风机的制造和设计是否符合安全标准和法规。
• 验证相关的安全装置是否安装并能正常工作。
10. 包装和运输检查：
• 检查包装是否完好，防止在运输过程中受损。
• 确保配送文件、操作手册等文件完整。
11. 使用说明书和标识：
• 提供清晰的使用说明书，包括安装、运行、维护等方面的信息。
• 风机上应有必要的标识，如安全警告、额定参数等。
以上标准仅为一般参考，具体的验收标准可能根据离心风机的用途、设计规格以及所在地的法规要求而有所不同。在进行验收时，建议遵循制造商提供的具体验收标准和相应的规范。
技术要求-风机
技术要求-风机
1.风机类、风阀类设备
2.1）投标人提供的风机类、风阀类设备必须是在国内城市轨道交通项目供货或成功营运过的知名品牌，是能满足昆明轨道交通需求的该类设备技术要求及供货能力的产品，有较好的社会信誉。
3.2）业绩要求：自2006年以来风机类、风阀类设备生产商具有三个或以上国内城市轨道交通项目供货业绩（需含有隧道风机、排热风机、射流风机等核心设备；需含有电动组合风阀、电动调节阀、电动防火阀等核心设备）。（须提交相关合同协议书，业绩时间以合同上显示的签订时间为准；若与总承包商签订合同的，需提供有效的用于轨道交通项目的证明材料）
1.1风机
风机按照其使用功能分成以下几种类型：区间隧道风机（TVF）、车站隧道
排风机(TEF)、车站大系统风机、射流风机、车站小系统风机（送风机、排风机、排烟风机）。本标段的同一类设备不能出现两家设备供货商。各类风机均应由同一厂家生产。1.1.1相关规范
本技术规格书并未充分引述有关标准和规范的条文，提出的是最低限度的技术要求，承包商应提供符合本需求书和工业标准的优质产品。如投标人对招标设备及其附件的设计以及用于它的制作材料另行推荐时，应在投标文件中注明，并解释论述。 投标人应提供投标设备所采用的设计，制造、试验、验收、安全等相关标准作为投标附件。
1）《通风机基本型式尺寸参数及性能曲线》（GB/T3235-2022）2）《工业通风机尺寸》（GB/T17774-1999）
3）《消防排烟风机耐高温试验方法》（GA/T211-2022）4）《工业通风机用标准化风道进行性能试验》（GB1236-2000）5）《风机和罗茨鼓风机噪声测量方法》(GB/T2888-2022)6）《工业通风机现场性能试验》（GB10178-2006）
7）《一般用途轴流通风机技术条件》(JB/T10562—2006)8）《隧道轴流式通风机》(JB4363-86)
9）《高温离心通风机技术条件》（JB/T8822-1998）10）《通风机焊接质量检验技术条件》（JB/T10213-2000）11）《通风机转子平衡》(JB/T9101-1999)12）《工业通风机叶轮超速试验》JB/T6445-200513）《通风机包装通用技术条件》(JB/T6444-92)14）《工业通风机噪声限值》（JB/T8690-1998）
风机的选型及参数
风机的选型及参数
风机的选型和参数取决于多个因素，包括应用需求、空气流量、静压要求、噪音限制、能源效率等。以下是一些基本的选型和参数考虑因素：
1. 空气流量：根据需要的空气流量确定所需的风机尺寸和转速。空气流量通常以立方米（m³）或立方英尺（CFM）表示。
2. 静压要求：静压是风机能够克服的阻力或压力。静压通常以帕斯卡（Pa）或英寸水柱（in H2O）表示。根据应用需要的静压要求来选择合适的风机。
3. 噪音限制：风机的噪音水平可能对于一些应用来说是一个重要的考虑因素。可根据所需的噪音限制来选择低噪音的风机。
4. 类型和安装方式：风机可分为离心式、轴流式和混流式。选择适当的类型和安装方式取决于应用环境和空间限制。
5. 能源效率：选择能源效率高的风机能够降低能源消耗和运行成本。查看风机的能源标签或性能指标来判断其能源效率等级。
6. 电压和频率：根据现有的电气系统或电网的电压和频率确定风机的电压和频率要求。
7. 温度和耐腐蚀性：根据应用环境的温度范围和对耐腐蚀性的需求来选择适合的风机材料和涂层。
8. 控制方式：根据需要选择合适的风机控制方式，如变频控制、调速器或开关控制等。
需要根据具体的应用和要求来选择适合的风机，并结合以上因素来确定合适的选型和参数。建议咨询专业的风机制造商或工程师以获得更详细的选择建议。
离心风机技术标准
离心风机技术标准
离心风机技术标准是对离心风机的设计、制造、安装和使用进行规范的统一要求。以下是一些常见的离心风机技术标准：
1. GB/T18475-2001《离心风机技术条件》：规定了离心风机的分类、术语、技术条件、试验方法及检验规则。
2. GB/T4774.3-2016《离心风机实用效率等级》：规定了离心风机的实用效率等级及其要求，帮助用户选择高效节能的离心风机。
3. ISO 13350:2015《风机通用技术规范》：国际标准，提供了对离心风机的一般技术要求和试验方法的规范。
4. ASHRAE标准：美国暖通空调与制冷工程师学会发布的一系列标准，包括ASHRAE 90.1-2016《建筑能效标准》等，其中包含了对离心风机的能效要求。
5. 国家电力公司（NEMA）标准：美国国家电机制造商协会发布的一系列标准，包括NEMA MG 1-2016《电动机和发电机标准》等，其中涵盖了离心风机的设计和制造要求。
6. EN标准：欧洲标准化委员会发布的一系列标准，如EN
12237:2016《离心和轴流风机-阻力和系统损失》等，规定了离心风机的性能参数和试验方法。
这些标准是离心风机行业的参考，有助于确保离心风机的安全性、可靠性和性能。在离心风机的选型、设计、制造和使用过程中，遵循技术标准能够提高工作效率、降低能耗，并确保离心风机的质量和性能符合要求。
风机技术要求
风机技术要求
风机技术要求
5. 风机质量保证及实验
5.1规范和标准
风机的设计、制造和验收，符合引进国家和现行使用的有关的国家标准，包括但不限于：
《风机和罗茨鼓风机噪声测量方法》 GB2888-91
《电站锅炉离心送风机和引风机》 JB4358-86
《通风机通用技术条件》JB1416
《通风机基本形式、尺寸、参数及性能曲线》 GB3235-1999
《通风机空气动力性能实验方法》 GB1236-85
《离心和轴流式鼓风机、压缩机热力性能实验》 JB3165-82
《通风机现场实验》 GB10178-88
《电站锅炉风机现场实验规程》 DL469-92
《通风机叶轮超速试验》 JB/T6445-92
《通风机转子平衡》 JB/TQ337
《通风机振动检测及其限值》 JB/TQ334
《风机用铸铁件技术条件》 JB/TQ336
《风机用铸钢件技术条件》 JB/T6888-93
《通风机焊接质量检验》 JB/TQ330
《通风机铆焊件技术要求》 ZBJ72039-90
《电站锅炉风机选型和使用导则》 DL/T468-2004
《通风机油漆技术条件》 JB/TQ332
《风机包装通用技术条件》 JB/T6444-92
5.2风机质量保证
5.2.1风机叶轮、主轴、联轴器等转动件的材料，符合有关标准和图纸规定，提交材料机械性能和无损探伤试验的试验报告。
5.2.2每台风机的主要零部件均应进行功能试验，并保证设计和结构满足本招标文件的要求。 5.2.3用于转动零部件的材料，应有材料质量保证书或试验报告。
5.2.4叶轮采用材料的化学成份，机械性能及内在质量应符合图样及技术文件的规定。
5.2.5风机主轴、联轴器及风门轴等转动件的材料，应符合有关标准和图样规定，进行材料机械性能和无损探伤试验。
5.2.6风机采用的铸铁件，应符合JB／TQ336－93 （风机用铸铁件技术条件）的规定。
5.2.7风机的焊接，应由按JB/TQ338－84 《通风机电焊工考核标准》考核合格的焊工焊接。
风机技术要求 2
风机技术要求
一、说明
1、基本原则
1.1 本章说明有关各类型风机的制造、安装及调试所需的各项技术要求,所述技术规格及要求是招标人提供的最低限度的技术要求,并未对一切技术细节做出规定,也未充分引述有关标准和规范的条文,投标人应保证提供符合本技术规格及要求和有关工业标准的优质产品;招标方不保证提出的全部技术参数合理完整,投标方有责任根据工程设备功能及设计图纸提供符合生产工艺技术并且是技术价格性能比最好的产品;
1.2 本技术规格及要求所使用的标准和规范如与投标人所执行的标准发生矛盾时,按较高标准执行;
1.3 招标人保留对本技术规格及要求补充和修改的权利,投标人应承诺予以配合,如提出修改,具体事项由中标人与招标人另行商定;
1.4 投标人所提供的货物,如若发生侵犯知识产权的行为时,其侵权责任与招标人无关,应由投标人承担相应的责任,并不得损害招标人的利益;
1.5投标人应根据货物清单内的技术资料、数量及类别提供所需的风机;而货物清单内所标注的风机参数、及数量只为初步设计概算仅作招标参考,确实所需的风机参数及数量须由供货单位根据招标图纸重新复核计算确定;并在设备生产前将计算书呈交招标人工程师审核;
1.6 投标人应承诺中标以后,在供货前投标人应安排厂家技术人员根据本投标项目实际情况,对所提供的产品进行图纸深化设计,包括设备基础图,设备大样图含接管方式,进出风口方向,检修门方向等必须满足本项目设计要求交予业主方审核;设备大样图必须经业主审核确认后方可生产;
投标人应承诺中标以后,按项目施工进度计划及现场实际进度分批供货,每批次供货设备数量及相应参数含接管左右方式,进出风口方向等必须按经业主审核并确认的采购单进行生产,并保证每批次设备的供货周期,与投标人承诺的设备供货周期相同;
1.7 须按照设备表内所标注的送风量、数量、用电量及品种选取而提供合适的风机;风机特性参数应有海拔高度、温度的修正能力,并同时提交风机转速,轴承寿命等相关参数;
三速风机标准
三速风机标准
三速风机通常指的是可以以三种不同速度运行的通风或排气设备。这些风机通常用于家庭、商业或工业环境中，以满足不同的通风需求。其标准可能包括以下几个方面：
1. 性能标准：包括风量、风压、功率、效率等参数。这些标准通常由国家或行业标准规定，以确保风机在实际应用中能够满足特定的性能要求。
2. 安全标准：涉及电机的绝缘性能、防护等级、防尘防水能力等，以确保风机在各种环境下的安全运行。
3. 噪声和振动标准：规定了风机运行时的噪声水平和振动幅度，以保证使用过程中的舒适性。
4. 材料和耐久性标准：包括风机各部件的材料要求、防腐措施、耐用性测试等，以保证风机长期稳定运行。
5. 尺寸和安装标准：规定了风机的尺寸规格、安装方式和技术要求，以便于风机与其他设备或建筑结构的配合。
6. 测试和认证标准：明确了风机在出厂前应进行的各项测试，以及获得市场准入所需的认证。
总之，由于具体的标准可能因国家和地区的不同而有所差异，建议查阅当地的行业标准以获取最准确的信息，希望给您带来帮助。
