《中小尺度数值模拟》复习.docx
数值模拟总结
目录Chapter1 Introduction (2)1.Water wave phenomena（水波现象） (2)Chapter2 Theories of typical wave models (2)2.Wave deformations in coastal region (2)3.Main types of wave model (2)4.Modeling for different engineering interests (2)5.Models based on solution to the N-S equation (2)6.Nonhydrostatic model (7)7.Models based on potential flow solver (8)8.Boussinesq type models (9)9.Shallow water wave (=long wave) equation (13)10.Models based on mild-slope equation (MSE) (16)11.Phase-averaged models (17)12.Summary of various kinds of wave models (17)Chapter3 Fundamentals of finite difference method (18)13.Typical forms of partial differential equation (PDE) for fluid flow (18)14.Basic concepts of finite difference method (FDM) (18)15.Modified Partial Differential Equation (MPDE) (21)16.Stability(稳定性) and Convergence（收敛性） (22)17.Discussions on the numerical stability of various FDE schemes for specific schemesbased on calculation (25)18.Fourier analysis for numerical stability (26)19.Upwind concept (27)20.Monotonicity（单调性） (28)21.Conservation (28)22.Further discussions on the properties of various FDE schem (28)23.Well-posed problem (30)Chapter4 Fundamentals of FVM (Finite V olume Method) (30)24.Differences among FDM, FVM and FEM (30)25.FVM scheme (30)26.Gridding system (33)27.An example of FVM (34)Chapter5 Solution method to some typical wave models (35)28.Model based on solution to N-S equations (35)29.Models based on Boussinesq equation (36)30.Models based on Parabolic equation (37)Chapter1 Introduction1. Water wave phenomena （水波现象）Concept: water wave is a kind of water flow oscillation with free surface.driven by various kind of forces; sustained by gravity.Chapter2 Theories of typical wave models2. Wave deformations in coastal regionWave diffraction(绕射)Wave refraction （折射）：波峰线与海岸线成一定夹角入射的波浪，波峰线会逐渐旋转，使得波峰线逐渐平行于海岸线。
数值模拟讲课PPT2
应用软件：
一、数值模拟方法与软件简介
FLAC，MIDAS，PLAXIS，ANSYS，ABAQUS 比较 软件 优点 不足
FLAC MIDAS PLAXIS ANSYS ABAQUS 1.岩土工程方面专业; 2. Fish语言，开放性好; 1.中文界面，建模能力强; 2.可视化能力强； 1.专业定制，精度高; 2.操作简单，上手快； 1.通用软件，资源丰富; 2.参数化语言； 1.非线性计算，界面好; 2.岩土方面高级用户使用； 1.建模能力弱; 2. 界面不友好;
Apply、Fix Initial
Attach face elastic 密度(dengsity) 体积模量(bulk) 剪切模量(shear)
图形绘制及结 果输出
收敛标准 摩尔库伦 材料性质
二、MIDAS、FLAC软件模拟操作
2.6 FLAC 3D 软件操作流程
生成网格单元
30
设置边界条件
定义材料性质 设置初始条件 初始地应力平衡 加载及连续建模 求解 结果输出
建立分析模型：根据工程资料，建立三维模型； 根据组力学参数，定义材料性质； 根据坐标的位置，限制模型的边界； 12种本构模型：1个开挖模型（null空模型）；3个 弹性模型；8个弹塑性模型。 常用模型：空模型、mohr模型、弹性(elastic)模型
加载及连续建模：模拟施工扰动通过模型组的材料 特性以及本构模型的改变来实现，主要表现为材料 的开挖、单元节点载荷变化或压力的增减等。
几何 曲面 建立 平面
16
各线段闭合，才能产生平面
二、MIDAS、FLAC软件模拟操作
2.1 MIDAS中实体模型的建立
几何 生成几何体 扩展
17
①只有在平面基础上才能进行扩展； ②进行扩展时，确定好扩展的方向以及扩展长度。
数值天气预报基本问题及展望讲解
• 2000年以来,在科技部“十五”国家重点科
技攻关和“973”国家重大基础研究项目经
费支持下,中国气象局组织中国科学家自主
研究开发的多尺度通用数值天气预报系统
。
陈耀登
7
基本问题、历史及展望
三份重要文件
1.中国气象局《气象科技创新体系建设指导 意见（2014-2020年）》2014.10.30
2.中国气象局《国家气象科技创新工程（ 2014—2020年）实施方案》2014.10.30
基本问题、历史及展望
数值天气预报基本问题、 及展望
陈耀登
1
基本问题、历史及展望
陈耀登
Outline
0. 国内现状 1. Basic Concepts of NWP（基本问题） 2. Brief History of NWP（发展历程） 3. Operation of NWP and The Future
• 气象教育历久弥新 • 学科建设与人才培养面临挑战：
天气预报、数值模拟、大气化学、地球 观测、人工影响天气等方面仍有不足
陈耀登
13
基本问题、历史及展望 1.1 Basic Concepts of NWP
(1) What is Numerical Weather Prediction? (2) What are the main components of NWP?
GRAPES-Meso 对中国区域的降水进行短期（60小时以内）预报，
如降水发生区域、降水强度、降水出现时段等
台风模式 专门针对发生在西太平洋-我国沿海的台风，进行其 中心位置、移动路径的中短期（96小时内）预报
中期T213 集合预报
对未来1-10天，特别是第5-10天期间、全球大尺度环

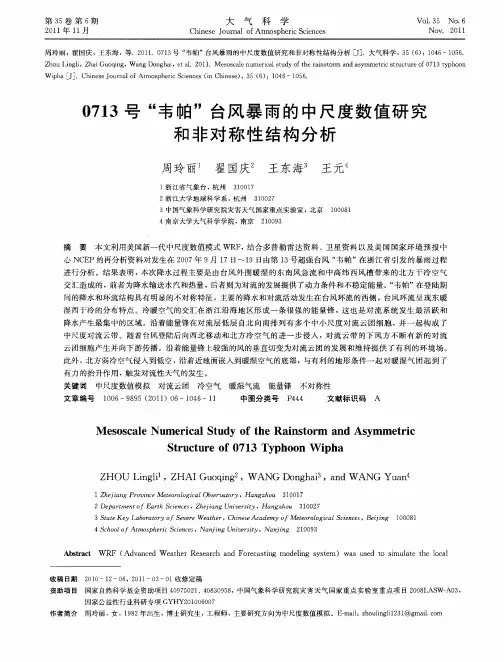

0713号“韦帕”台风暴雨的中尺度数值研究和非对称性结构分析
摘
要
本文利用美 国新一代 中尺度数值模 式 ＷＲＦ 结合 多普勒雷达资料 、 星资料 以及美 国国家环境 预报 中 ， 卫
心 ＮＣ Ｐ的再分析资料对发生在 ２ ０ 年 ９ １ Ｅ ０７ 月 ７日～１ ９日由第 １ ３号超强台风 “ 帕”在 浙江省 引发 的暴雨过 程 韦 进 行分析 。结果表明 ， 本次 降水过程 主要是 由台风外 围暖湿 的东南风急 流和 中高纬西风槽 带来 的北方 干冷空 气 交汇造成的 ， 前者 为降水输送水 汽和热量 ， 者则 为对 流的发展提供 了动力条件和不稳定能量 。“ 帕”在 登陆期 后 韦 间的降水和环流结构具有明显的不对称特征 ，主要 的降水和对流活动发生在台风环流的西侧 ，台风环 流呈现东 暖 湿 西干冷的分布特点 。冷暖空气的交汇在浙江沿 海地 区形 成一条很 强 的能 量锋 ，这也是 对流 系统发生 最活跃 和 降水产 生最集中的区域 。沿着能量锋在对流层低 层 自北 向南排列 有多个 中小尺度对 流云 团细胞 ，并一起 构成 了 中尺度 对流云带 。随着台风登陆后 向西北移动 和北方冷 空气 的进 一步侵入 ， 流云带 的下风方 不断有新 的对 流 对
Ｗｉ ａＥ］ Ｃ ｉ ｓ Ｊ ｕｎ ｌ ｆ ｔ ｏｐ ｅ ｃ ｃ ｎｅ （ ｈ ｅｅ ， ５（ ） １４ —１５ ． ｐ ． ｈ ｅｅ ｏ ｒａ ｏ Ａ ｍ ｓｈ ｒ ｉ ｃｓ ｉ Ｃ ｉ ｓ） ３ ６ ： ０ ６ ０ ６ ｈ Ｊ ｎ ｉＳ ｅ ｎ ｎ
０１ ７ ３号 “ 帕 ＂台风 暴 雨 的 中 尺 度 数 值 研 究 韦 和 非 对 称 性 结 构 分 析
周 玲 丽 翟 国庆 王 东 海。 王 元
１浙 江 省 气 象 台 ，杭 州 ３ ０ １ １０７ ３ ０２ １０ ７ ２浙 江 大 学 地球 科 学 系 ，杭 州
中小尺度气象学总结
第一章中尺度天气系统的特征1、中尺度气象学：水平尺度: 10-1000km对象：中尺度环流系统内容：中尺度环流系统的结构、形成和发展演变规律、机制及其分析预报方法意义：①许多灾害性天气（如暴雨、大风、冰雹、龙卷等）都是由中小尺度系统造成的。
②中尺度气象学是甚短期预报和临近预报的理论基础。
（长期>10天，中期3-10天，短期1-3天，甚短期0-12h，临近0-2h）③中尺度环流系统是大气环流重要成员（大尺度背景场依存条件)2、天气系统的尺度划分：（一）经验分类法（经典方法）小尺度系统（雷暴、龙卷）和大尺度系统（锋面、气旋）中尺度系统（飑线、中气旋等）（二）动力学定义可利用罗斯贝数(Ro)和弗劳德(Froude)数(Fr)来描述大气的时空尺度。
Ro = U/fL (惯性力/柯氏力);Fr=U2/gL(△ρ/ρ)(惯性力/浮力）（三）实用（几何）分类3、中尺度大气运动的基本特征（1）尺度：水平尺度在2-2000km之间，时间尺度在几十分钟至几天之间。
范围很宽。
性质不同。
（2）散度、涡度、垂直速度：取V～10m/s,H～10km,对α，β，γ中尺度W分别为10-1m/s, 100m/s和 101m/s，垂直速度、散度、涡度都比大尺度运动大1到几个量级。
（3）地转偏向力和浮力的作用：中尺度运动中，地转偏向力和浮力的作用都必须考虑。
大尺度运动：地转偏向力重要，浮力可略小尺度运动：浮力重要，地转偏向力可略中尺度运动：地转偏向力和浮力都考虑（4）质量场和风场的适应关系：质量场（气压场）适应风场。
大尺度运动: 风场适应质量场（气压场）。
中尺度运动: 质量场（气压场）适应风场。
第二章地形性中尺度环流1、中尺度大气环流系统分为：地形性环流系统、自由大气环流系统2、地形波：一般把气流过山所引起的气流称为地形波。
3、地形波的基本类型：层状气流（山脉波）：山脉上空的平滑浅波 ,风小。
驻涡气流（驻涡）：山脉背风面的半永久性涡旋，山顶以上风速大。
数值天气预报数值天气预报复习.docx
数值天气预报第一章1、名词解释数值天气预报：所谓数值天气预报，就是在给定初始条件和边界条件的情况下，数值求解大气运动基本方程组，由已知的初始时刻的大气状态预报未来时刻的大气状态。
因此，大气运动基本方程组是制作数值天气预报的基础。
初始条件：初始条件就是初始时刻各因变量(即气象要素)的空间分布。
其一般形式为u=u(x,y,z,O) v=v(x,y,z,O)t=0, w=w(x,y,z,O)p=p(x,y,z,O)T=T(x,y,z,O)边界条件：边界条件就是所研究区域的大气边界上气象要素应满足的条件。
研究全球范围的大气运动，如果大气内部各气象要素都是连续的，则只需给出大气的下边界条件和上边界条件；如果大气内部存在不连续面，则还需给出内边界条件。
尺度分析:所谓尺度分析就是根据某种类型运动的特征尺度来估计基本方程组中各项数量级的大小，从而使方程组得到简化的一种方法。
特征尺度：物理变量的特征尺度是指某种类型运动所占据的空间范围、维持的时间、各场变量及时空变化的典型值。
大气模式：2、问答四种坐标系的优缺点？第二章1、名词解释地图放大因子：映像比例尺m是映像平面上的距离与地球表面上相对应距离的比值，称之为地图放大系数或地图放大因子。
正形投影：投影光源位于球心，映像面为圆锥面，映像面圆锥角为a (0<a<180),标准纬度为<Po 2、问答特点% —- *第二早1、名词解释平滑：所谓平滑就是用某点周围若干点的值进行加权平均来代替该点的值，经过这样处理的物理量场可以衰减或者滤掉短波分量。
2、问答什么是差分格式的相容性、收敛性和稳定性？它们之间的关系如何？答：截断误差是否随着网格距和时间步长趋于零而趋于零，称为解的收敛性问题。
舍入误差是否随着网格距和时间步长趋于零而在整个求解区域内保持有界，称为解的稳定性。
相容性、收敛性和稳定性之间的关系，即为克拉斯等价定理：对于一个线性微分方程的适定初值问题，若其差分方程和微分方程是相容的，则稳定性是收敛性的充分必要条件。
中尺度天气系统的特征
26
END
27
10
1. 早期的经验分类
天气系统——大尺度、中尺度和小尺度 空间尺度分别为：106m、105m和104m 时间尺度对应为：105s、104s和103s
11
2. 依据物理本质对天气系统进行分类
（动力学分类方法）
• Emanuel（1983）依据无量纲数罗斯贝数Ro和拉格朗日
时间尺度T的尺度分类，其中 Ro 2 fT
在西风切变环境中典型涡 管与对流单体相互作用的 示意图
(a) 初始阶段：此时涡管在上 升气流的作用下形成一对涡偶
(b) 分裂阶段：此时分裂的上 升气流使得涡管向下倾斜， 形 成下沉气流，出现两对涡偶。
其中左上角图示为环境风分布、 柱状箭头表示风暴相对气流的 方向，粗实线代表涡线，环状 箭头表示旋转，阴影箭头表示 促使上升气流和下沉气流发展 的外力，垂直方向上的虚线区 为降水区。
1) 空间尺度范围广，生命周期跨度大； 2) 气象要素梯度大； 3) 散度、涡度与垂直速度； 4) 非地转平衡和非静力平衡； 5) 质量场和风场的适应； 6) 小概率和频谱宽、大振幅事件
16
中尺度大气运动的基本特征
1）空间尺度范围广，生命周期跨度大 按照Orlanski的划分标准，中尺度系统的水
平尺度在2km～2000km之间，时间尺度为几十分钟 至几天之间。
着重要作用。
23
§1.4 中尺度运动方程组
du 1 p fv
dt x
•
运动方程：
dv 1 p fu
dt y
dw 1 p g
dt z
Hale Waihona Puke 忽略湍流扩散的 大气动力学和热 力学基本方程组
• 连续方程： d ( u v w) 0
水锤的数值模拟
水锤的数值模拟
一GAMBIT部分
第一步：打开；
第二步：；
第三步：依次打开，，，
；点击apply，得
第四步：划分网格，依次点击，，得
，点击apply，得
依次点击，，得下图
第六步：保存msh文件。
,得
，点击。
二fluent计算
第一步：启动
第二步：读取shuichui.msh文件。
第三步：网格检查，
第四步：算法，define---solver
第五步：选取湍流模型
第六步：选择材料
第七步：设置工作环境
,默认设置。
第八步：UDF
第九步：设置边界条件
A:进口条件
B:出口条件
第十步：求解控制参数设置，依次点击solve—controls---solution，
保持默认设置就可以了。
第十一步：打开残差图，点击plot，其他默认。
第十二步：初始化。
依次点击solve—initialize—initialize，在compute form 下拉表中选择inlet，依次点击init，close就可以了！
第十三步：动画设置
第十四步：迭代
三后处理。
