电工电子学A考试试题及详细答案
《电工与电子技术》试卷(A)及答案
《电工与电子技术》课程考试一、 填空题（每空1分，共1×10＝10分）1、 兆欧表 通常用于测量设备的绝缘电阻。
2、一个10V 电压表，其内阻为20k Ω，为了将电压表量程扩大为100V ，所需串联的电阻为 180K Ω3、电量102sin(314)3i t π=+，其周期为 0.02s 。
4、集成运放有两个输入端，称为 同相 输入端和 反相 输入端。
5、普通三极管在电路中主要起放大和 开关 作用。
6、在RL 串联电路中，电阻两端电压U R =16V ，电感两端电压U L =12V ，则总电压为 20V 。
7、下图符号指的是 光电二极管 。
8、NPN 型三极管工作在放大区时，电位最低的是 发射 极。
9、稳压管工作在特性曲线的 反向击穿 区。
二、判断题（对的打√，错的打×，每题2分，共2×10＝20分）( √ ) 1、电感在直流电路中相当于短路。
( √ ) 2、负载作星形联接时，线电流等于相电流。
( × ) 3、电动机的转速与磁极对数有关，磁极对数越多转速越高。
( √ ) 4、接触器辅助常开触头在电路中起自锁作用，辅助常闭触头起互锁作用。
( × ) 5、N 型半导体中，空穴是多数载流子，电子是少数载流子。
( × ) 6、变压器原、副绕组的电流与匝数成正比。
( × ) 7、互感器既可用于交流电路又可用于直流电路。
( √ ) 8、电动机的额定功率是指电动机轴上输出的机械功率。
( × ) 9、康铜电阻率较高，常用于制造电炉等电热元件的发热电阻丝。
( √ )10、相线间的电压是线电压。
三、单项选择题（每题2分，共2×15＝30分）( B )1、某感性负载的功率因数为0.5，接在220V 正弦交流电源上，电流为10A ，则该负载消耗的功率为：A ．2.2KWB ．1.1KWC ．4.4KWD ．0.55KW( D )2、提高供电电路的功率因数，下列说法正确的是：A ．减少了用电设备中无用的无功功率B ．减少了用电设备的有功功率，提高了电源设备的容量C ．可以节省电能D ．可提高电源设备的利用率并减小输电线路中的功率损耗( B )3、制造普通变压器铁心的磁性材料是：A ．碳钢B ．硅钢片C ．铝镍钴合金D ．硬磁铁氧体( D )4、三相异步电动机能耗制动的方法就是在切断三相电源的同时：A．给转子绕组中通入交流电B．给转子绕组中通入直流电C．给定子绕组中通入交流电D．给定子绕组中通入直流电( B)5、在放大电路中，静态工作点过低，会引起：A．相位失真B．截止失真C．饱和失真D．交越失真( A)6、当变压器一次侧电压一定时，若二次侧电流增大，则一次侧电流将：A．增大B．减小C．略有减小D．不变( B)7、按复合按扭时：A．常开先闭合B．常闭先断开C．常开、常闭同时动作D．常闭动作，常开不动作( B)8、通常用于扩大交流电流表测量量程的电流互感器，其副绕组的额定电流规定为：A．0.5A 或2A B．1A或5A C．2A或10A D．3A或15A( A )9、下列低压电器中，起到过流保护、短路保护、失压和零压保护的是：A.低压断路器B.速度继电器C.熔断器D.时间继电器( C )10、已知正弦交流电路中，电压相量U =100∠30°V，阻抗Z=6+j8Ω，则电路的功率因数COSφ为：A．0.5 B．0.8 C．0.6 D．0.866( D ) 11、在三相笼式电动机的正反转控制电路中，为了避免主电路的电源两相短路采取的措施是：A．热继电器B．接触器C．自锁D．互锁( B ) 12、在纯电容电路中，电压和电流的相位关系是：A．电压超前于电流90°B．电流超前于电压90°C．电流和电压同相D．电流和电压反相( C)13、影响放大器工作点稳定的主要因素是：A．β值 B ．穿透电流 C ．温度 D ．频率( D)14、3kΩ的电阻中通过2mA的电流，试问电阻两端的电压是：A．10V B．6mV C．1.5V D．6V( D)15、对三极管放大作用的实质，下面说法正确的是：A．三极管可以把小能量放大成大能量B．三极管可以把小电流放大成大电流C．三极管可以把小电压放大成大电压D．三极管可用较小电流控制较大电流四、计算题（每题10分，共50分）1、已知R1=10Ω，R2=20Ω，R3=30Ω，Us1=10V，Is1=2A，求各支路电流I1，I2，I3。
电工电子ahk考试试题及答案
电工电子ahk考试试题及答案一、单项选择题（每题2分，共20分）1. 电路中的电流是由电子的定向移动形成的，电子带负电，其移动方向与电流方向相反。
（A）A. 正确B. 错误2. 在串联电路中，各电阻两端的电压之和等于总电压。
（B）A. 正确B. 错误3. 欧姆定律表明，电阻两端的电压与通过电阻的电流成正比，与电阻的阻值成反比。
（B）A. 正确B. 错误4. 交流电的频率是指交流电在单位时间内完成周期性变化的次数。
（A）A. 正确B. 错误5. 电容器在直流电路中相当于短路。
（B）A. 正确B. 错误6. 电感器在交流电路中对电流的变化产生阻碍作用，这种作用称为电感。
（A）A. 正确B. 错误7. 三相电路中，三个相位的电压和电流都是相等的。
（B）A. 正确B. 错误8. 变压器的工作原理是基于电磁感应现象。
（A）A. 正确B. 错误9. 半导体材料的导电性能介于导体和绝缘体之间。
（A）A. 正确B. 错误10. 在数字电路中，逻辑“与”门的输出只有在所有输入都为高电平时才为高电平。
（A）A. 正确B. 错误二、填空题（每空1分，共20分）1. 电路的基本组成包括电源、________、负载和________。
答案：导线，开关2. 电阻的单位是欧姆，符号为________。
答案：Ω3. 电流的国际单位是________，符号为A。
答案：安培4. 电压的国际单位是________，符号为V。
答案：伏特5. 电感的单位是________，符号为H。
答案：亨利6. 电容的单位是________，符号为F。
答案：法拉7. 三极管是一种________控制型半导体器件。
答案：电流8. 稳压二极管是一种________保护元件。
答案：电压9. 在数字电路中，逻辑“或”门的输出为高电平的条件是至少有一个输入为________。
答案：高电平10. 集成电路是将多个电子元件集成在一个________上。
答案：半导体芯片三、简答题（每题10分，共40分）1. 简述串联电路和并联电路的特点。
《电工电子技术》试题A卷答案
（3）画出等效电路图
29.解（1）求u3(0+)。
由KVL，u3(0+)+uC(0+)=0
而
（2）u3(∞)=0
（3）τ=RC=(R2∥R3)C=
故
30.解: (1)
1)A相短路，中性线未断
此时A相短路电流很大，将A相熔断丝熔断，而B作。
2)A相短路,中性线断开时,
16.√；17.ⅹ；18.√；19.ⅹ；20.ⅹ；
三、
21.B；22.A；23.C；24.B；25.B
四、
26.解设端电压 ，则
由KCL得
电流表A的读数为10A。
相量图为
27.解选0位参考节点，节点电压参考方向如图。根据图中的节点电压u1,u2，可列出节点电压方程组为
28.解
(1)求Uoc：
（2）求R0：将两个独立源变为零值，即将2V电压源短路，而将1A电流源开路，如图所示。
此时负载中性点N´即为A,因此负载各相电压为
此情况下，B相和C相的电灯组所承受的电压远远超过额定电压（220V)，灯泡被烧毁。
(2)
1)A相开路，中性线未断
B、C相灯仍承受220V电压,正常工作。
2) A相开路，中性线断开
变为单相电路，如图(b)所示,由图可求得
《电工电子技术》试题A卷答案
一、
1.b-(n-1)；2.在其两端并联合适的电容；3.50、50、 、 ；
4.保持相电压基本对称；5. ；6. 、 、 ；
7.电压、电流、电压、电流；8.吸收、放出；9.u=600sin(1000t-60°)V；10.保险丝、开关。
二、
11.ⅹ；12.ⅹ；13.√；14.ⅹ；15.ⅹ；
电工电子学考试题及答案答案
电工电子学考试题及答案答案电工电子学考试题及答案1. 什么是电流？它的单位是什么？答：电流是电荷在单位时间内通过导体截面的数量。
其单位是安培（A）。
2. 什么是电压？它的单位是什么？答：电压是电场力对单位电荷所做的功。
其单位是伏特（V）。
3. 什么是电阻？它的单位是什么？答：电阻是导体对电流流动的阻碍程度。
其单位是欧姆（Ω）。
4. 请解释欧姆定律。
答：欧姆定律指出，电流通过一个导体的大小与电压成正比，与电阻成反比。
即I=V/R，其中I为电流，V为电压，R为电阻。
5. 什么是串联电路？什么是并联电路？答：串联电路是指电流只有一个通路，通过电阻后再回到电源的电路。
并联电路是指电流可以分流，通过多个电阻后再回到电源的电路。
6. 请解释电功率的概念。
答：电功率表示电能转化速率，即单位时间内消耗或产生的电能。
其单位是瓦特（W）。
7. 请解释直流电和交流电的区别。
答：直流电是指电流方向始终保持不变的电流。
交流电是指电流方向周期性地改变的电流。
8. 请解释电感和电容的概念。
答：电感是指导体中存储电能的能力，其单位是亨利（H）。
电容是指导体中储存电荷的能力，其单位是法拉（F）。
9. 请解释半导体的特性。
答：半导体是介于导体和绝缘体之间的材料。
它的电导率介于导体和绝缘体之间，可以通过控制加入杂质来改变其导电性。
10. 请解释二极管的工作原理。
答：二极管由一个p型半导体和一个n型半导体组成。
当正向偏置时，p型半导体的空穴和n型半导体的电子结合，电流通过；当反向偏置时，空穴和电子被阻止，电流不通过。
11. 请解释晶体管的工作原理。
答：晶体管由三个区域组成：发射区、基区和集电区。
当基区的电流增加时，会控制集电区的电流。
晶体管可以作为放大器、开关和逻辑门等电子设备的基本元件。

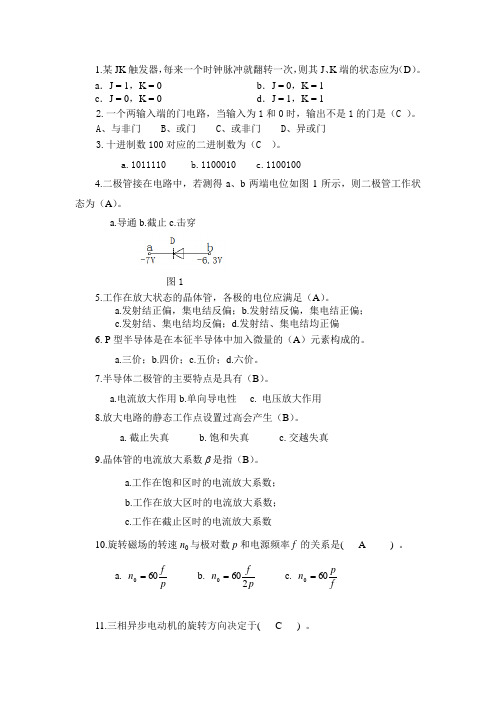

电工电子学A复习1(答案)
18. V的相量表示式为（C）。
a． V；b． V；c． V
19.图2所示波形图，电流的瞬时表达式为（B）A。
a. b. c.
图2
20.图3所示波形图，电压的瞬时表达式为（B）A。
a. b. c.
21.在图4所示电路中，I =（B）。
a．7A；b．5A；c．1A
22.图5所示电路中，节点数与网孔数分别为（B）个。
a.工作在饱和区时的电流放大系数；
b.工作在放大区时的电流放大系数；
c.工作在截止区时的电流放大系数
10.旋转磁场的转速n0与极对数p和电源频率f的关系是(A)。
a. b. c.
11.三相异步电动机的旋转方向决定于(C)。
a.电源电压大小b.电源频率高低c.定子电流的相序
12.为了使三相异步电动机能采用星－三角形降压启动，电动机在正常运行时必须是（B）
a.星形接法b.三角形接法c.星形或三角形接法
13.某理想变压器的变比K = 10，其副边负载的电阻RL= 8。若将此负载电阻折算到原边，其阻值 为(B)。
a.80b.800c.0.8
14.要把二次侧 负载电阻折算到一次侧为 电阻时，变压器的变比 应为（A）。
a. b. c.
15．将三角形连接的电动机改为星形连接时，它的线电流变为原来的（B）。
a.5Ω；b.0Ω；c.-5Ω
26.图8电路中电流I为（C）。
a .2A；b.3A；c.5A
27.图9中，C点的电位为（A）。
a．3V；b．4V；c．5V
a.1011110b.1100010c.1100100
4.二极管接在电路中，若测得a、b两端电位如图1所示，则二极管工作状态为（A）。
电工电子学试题及答案解析
电工电子学试题及答案解析一、选择题1. 下列选项中，属于导体的是：A. 木材B. 纸张C. 橡胶D. 铜线答案：D解析：导体是电流能够自由流动的物质，铜线是一种常用的导体。
2. 以下哪种元件不属于半导体器件？A. 二极管B. 晶体管C. 可变电阻D. MOS管答案：C解析：半导体器件包括二极管、晶体管和MOS管，可变电阻并不属于半导体器件。
3. 电流的单位是：B. 伏特C. 瓦特D. 欧姆答案：A解析：安培（A）是电流的单位。
4. 下面哪个元器件可以放大电压信号？A. 电感器B. 电容器C. 可变电阻D. 晶体管答案：D解析：晶体管是一种常用的放大器件，可以放大电压信号。
5. 阻值为10Ω的电阻上通过5A的电流，计算该电阻的功率是多少？A. 25WB. 50WC. 100WD. 200W解析：功率可以通过P=I^2*R计算，代入电流和阻值得出结果为100W。
二、填空题1. 交流电流的方向______________。
答案：不断变化。
解析：交流电流的方向随着时间的变化而不断变化，而不像直流电流那样只有一个方向。
2. 电容器的单位为_____________。
答案：法拉（F）。
解析：电容器的单位为法拉（F）。
3. 稳定电源可以提供_____________直流电。
答案：恒定的。
解析：稳定电源可以提供恒定的直流电，保持电压或电流的稳定输出。
4. 二极管具有_____________性质。
答案：非线性。
解析：二极管是一种非线性元件，只允许电流在一个方向上通过。
5. 晶体管是一种_____________器件。
答案：半导体。
解析：晶体管是一种半导体器件，具有放大、开关等功能。
三、解答题1. 请简要解释电流（Current）和电压（Voltage）的概念及其关系。
答案：电流是指电荷在单位时间内通过导体的数量，在电路中通常用安培（A）来表示。
电压是指单位电荷所带的能量，在电路中通常用伏特（V）来表示。
电流和电压之间的关系可以由欧姆定律来描述，即电流等于电压除以电阻。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、选择题（共10题，每题2分）
1. 电路如图所示，电路中产生功率的元件是( )。???????????
A. 仅是电压源?B. 仅是电流源?
C. 电压源和电流源都产生功率?
D. 确定的条件不足
2. 在RLC串联电路中，当XL
3.电源频率 f = 60 Hz，两对极的三相异步电动机同步转速是( )r/min 。
A . 3000 B . 1500 C . 1800 D . 3600
4.三相异步电动机起动电流大的原因是( )。
A 电压高； B 负载力矩大；
C 转差率小，转子感应电流大； D 转差率大,转子感应电流大
5.数字电路中的工作信号为( )。
A 随时间连续变化的电信号； B 直流信号；
C 交流信号； D 脉冲信号.
6.电路如图所示，设二极管正向压降为0.6V，则F点的电位VF=( )。
A．3V B．0 C．0.6V D．12V
7. 电 路 如 图 所 示，
R
110k，R220k，RFk100， uI1
.V02
，
u
I2
.V05， 输出 电 压 u
O
是( )。
A . -4.5V B . 4.5V C . 0.5V D . -0.5V
8.差动放大器的主要特点是( )。
A .抑制零点漂移能力强； B .电压放大倍数大；
C .输出电阻小； D .反馈系数大；
9. 电路如图所示, RF2的反馈类型是( )。
A .串联电压负反馈 B .串联电流负反馈
C .并联电压负反馈 D .并联电流负反馈
10.逻辑电路如图所示，输入C的波形如图,当初始状态为“0”时，t1瞬间的状态为
( )。
A “0” B “1” C 不能确定 D 翻转
二、填空题（每空2分）
1．一个有b条未知支路电流的复杂电路，其结点数为n，若用KCL、KVL求各支路电流需列
( )个KCL方程；( )个KVL方程。
2．已知电压u=311sin(314t－π/6) V，则其有效值是( )V，频率为( )Hz，初相角
为( )。
3．在固定偏置放大电路中，Q点过高，易出现( )失真, 调节RB电阻( )可防止失
真。
4.CBABCAABY的最简逻辑式为（ ）。
5.可控R-S触发器和主从型J-K触发器在直接复位时， DR =( )；DS= ( )。
三、计算题
1、在图1所示的电路中，已知E=16V，IS=1A，R1=8Ω，R2=3Ω，R3=4Ω，R4=20，RL=3Ω，试
用戴维宁定理计算电阻RL上的电流
I
L
。（10分）
2、电路如图2所示, 试用三要素法求t≥ 0时i1、i2的和iL。（6分）
3、在线电压为380V的三相电源上，接两组电阻性对称负载，如图3所示。已知R1=38Ω，
R
2
=22
Ω
，试求电路的线电流。（10分）
4、图4所示的分压式偏置放大电路中，已知UCC = 12V,RC = 3.3kΩ，
RB1 = 33kΩ,RB2 = 10kΩ,R
E1
= 200Ω,RE2 = 1.3kΩ,RL = 5.1kΩ,RS = 600Ω, 晶体管为PNP型锗管，β
=50。试计算该电路：
（1）静态值；（2）画出微变等效电路；（3）电压放大倍数、输入电阻和输出电阻。（12
分）
5、某机床有三台电机,用A,B,C表示,要求(1)B台必须工作(2)其余二台至少有一台工作,满
足上述两个条件指示灯亮,否则指示灯灭。列出逻辑状态表；写出逻辑表达式并化简；试用
与非门实现上述要求的逻辑电路。（10分）
6、JK
触发器组成的异步计数器电路如图6所示，各触发器的初态均为0，分析该电路为几进
制计数器，要求列出逻辑状态表和时序图。（12分）
答案：
一、
1、B；2、C；3、C；4、D；5、D；6、C；7、C；8、A；9、A；10、A
二、
1、n1；2、b(n1)；3、220；4、50；5、－π/6；6、饱和；7、增大；8、B；9、0；
10、1
三、
1、
2、
3、
4、
5、
6、该电路为一异步六进制计数器。
