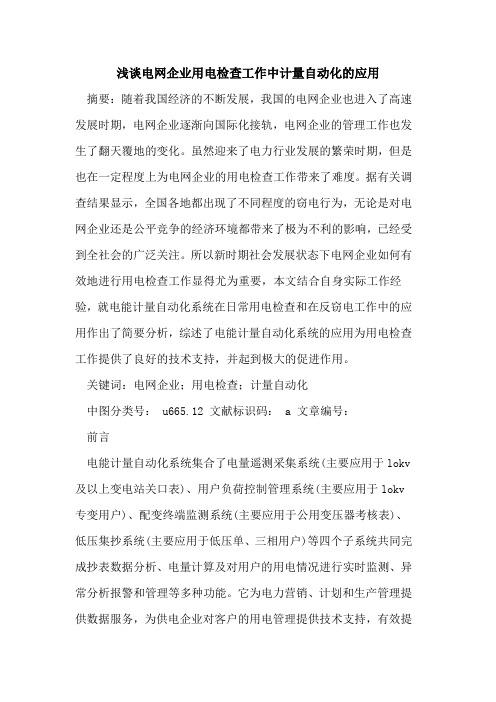

浅谈电网企业用电检查工作中计量自动化的应用摘要：随着我国经济的不断发展，我国的电网企业也进入了高速发展时期，电网企业逐渐向国际化接轨，电网企业的管理工作也发生了翻天覆地的变化。
虽然迎来了电力行业发展的繁荣时期，但是也在一定程度上为电网企业的用电检查工作带来了难度。
据有关调查结果显示，全国各地都出现了不同程度的窃电行为，无论是对电网企业还是公平竞争的经济环境都带来了极为不利的影响，已经受到全社会的广泛关注。
所以新时期社会发展状态下电网企业如何有效地进行用电检查工作显得尤为重要，本文结合自身实际工作经验，就电能计量自动化系统在日常用电检查和在反窃电工作中的应用作出了简要分析，综述了电能计量自动化系统的应用为用电检查工作提供了良好的技术支持，并起到极大的促进作用。
关键词：电网企业；用电检查；计量自动化中图分类号： u665.12 文献标识码： a 文章编号：前言电能计量自动化系统集合了电量遥测采集系统(主要应用于lokv 及以上变电站关口表)、用户负荷控制管理系统(主要应用于lokv 专变用户)、配变终端监测系统(主要应用于公用变压器考核表)、低压集抄系统(主要应用于低压单、三相用户)等四个子系统共同完成抄表数据分析、电量计算及对用户的用电情况进行实时监测、异常分析报警和管理等多种功能。
它为电力营销、计划和生产管理提供数据服务，为供电企业对客户的用电管理提供技术支持，有效提高了用电检查工作效率和工作质量，为电力需求侧管理提供技术帮助，特别为线损分析提供了有力的数据和信息支持、对有效制约窃电行为以及对电能计量故障的及时处理都起到了一定的积极作用。
1 系统在日常用电检查工作中的应用用电检查工作作为供电企业对客户开展用电管理的重要手段，其日常的主要工作包括反偷查漏、线损异常分析、专项用电检查、客户事故调查、错峰用电管理及重要用户保供电等工作。
电能计量自动化系统应用之前，这些工作都必须到客户现场才能进行，工作量大，用检人员疲于变电站、开关站、用户侧之间的奔波，往往顾此失彼，特别对于线损异常分析的准确性更是受到影响，严重制约用电检查工作效率。
电能计量
一、电能计量概述（一）、什么叫电能计量电能计量是对消耗的电能进行的一种准确测量，一般来说，对电能进行测量必须安装专门的电能计量装置，电能计量装置包括电能表、互感器及其二次回路。
（二）、电能计量工作在电力企业中的重要地位（1）基础工作：为电量结算、线损分析、需求侧管理等提供基础手段。
（2）效益工作：那怕出现0.1%偏差，电量就偏差9000万kWh！电费偏差4500万元！（3）形象工作：公正性、公信力。
（三）、电能计量工作的主要内容1、标准管理（1）计量授权：装置、人员。
强制检定：是指国家对社会公用计量标准器具，部门和企业、事业单位使用的最高计量标准器具，以及用于贸易结算、安全防护、医疗卫生、环境监测方面列入强检目录的工作计量器具实行强制性的检定。
需要注意的是，并不是所有的工作计量器具都是强制检定工作计量器具，只有用于贸易结算、安全防护、医疗卫生、环境监测这四种情况的工作计量器具才是强制检定工作计量器具，如电能表、互感器列入了强检目录，因此，用于贸易结算的电能表、互感器属于强制检定计量器具，若不用于贸易结算则不是。
如电力部门与工厂结算的电能表属强制检定计量器具，而工厂内部各个车间用于内部考核的电能表不属于强制检定器具。
计量检定：计量检定规程是指对计量器具的计量性能、检定项目、检定条件、检定方法、检定周期以及检定结果处理所做的技术规定。
由于《计量法》赋予它们具有法律效力，使其成为我国的技术法规，是国家法定性的技术文件。
产品合格与产品检定合格。
（2）量值溯源与量值传递：量值传递和量值溯源：量值传递是从国家基准出发，按检定系统表和检定规程，逐级检定，把量值自上而下传递到工作计量器具。
而量值溯源则是从下至上追溯计量标准直至国家和国际基准。
（3）质量体系运行管理2、计量装置管理（1）、计量点、计量方式的确定（2）、计量器具的选用。
（3）、计量器具的安装。
（4）、计量器具的运行维护。
二、低压集抄概述（一）集抄的基本原理中心计算机调制解调器网络 3中继器网络 2n个抄表集中器网络 1n个具有自动抄表功能的电能表低压集抄系统原理框图（二）智能电能表1、特点①功能强大②准确度等级高且稳定③起动电流小且误差曲线平整。
浅析常见低压集抄方案优缺点及应用场景
浅析常见低压集抄方案优缺点及应用场景发布时间：2023-02-28T01:11:33.757Z 来源：《中国电业与能源》2022年10月19期作者：李润琼，代见，李兆西，吴雪松[导读] 低压集抄系统的建设，极大程度提高了电力营销管理抄表工作效率和经济效益，李润琼，代见，李兆西，吴雪松（云南电网有限责任公司红河蒙自供电局，云南蒙自 661100）摘要：低压集抄系统的建设，极大程度提高了电力营销管理抄表工作效率和经济效益，提升了电力企业的智能化管理水平。
本文对常见低压集抄方案优缺点及应用场景进行分析，希望对低压集抄运维管理工作有所帮助。
关键词：低压集抄方案优缺点，应用场景0 引言伴随智能电网的推进，人工抄表在逐渐退出历史舞台，低压集抄系统应时而生，低压集抄运维系统可快速完成电量采集，远程监控用户用电情况，及时反馈线路负荷突然增高或降低等异常情况，其精准计量的优势也可帮助用户养成节电好习惯，低压集抄运维系统的运用使得数据准确性更高，避免人工抄表产生的差错，为用户提供更优质的供电服务。
1 常见低压集抄方案优缺点近年来，电力线宽带载波技术得到广泛应用，在宽带载波横空出世之前，常见的低压集抄方案主要有电力线窄带载波、微功率无线、RS-485线、窄带双模（微功率无线+窄带电力线载波）等几种方式。
1.1 电力线窄带载波集抄方案优缺点电力线窄带载波是一种使用电力线进行数据传输的通信技术，即利用现有电网作为信号的传输介质，使电网在传输电力的同时可以进行数据传输，电力线窄带载波通信频带一般是10kHz~500kHz。
优点：（1）电力线的网络覆盖面大，直接接入电能计量装置，不用重新敷设专用通信线路，也无需额外施工，节约相应投资，不用进行专门的线路维护，节约维护费用和使用费用；（2）配电变压器的供电范围与载波通信网络域相同，有利于台区识别、台区线损统计计算和台区用户档案管理；（3）通信距离较远，理想状态可以达到1Km以上。
浅析电能计量自动化系统的应用
浅析电能计量自动化系统的应用作者：刘颍来源：《华中电力》2013年第12期摘要：计量自动化系统是集现代数字通信技术、计算机软硬件技术、电能计量技术和电力营销技术为一体的用电需求侧综合性的实时信息采集与分析处理系统，是由大用户负控管理、变电站遥测、配变监测和低压集抄四个子系统构成。
系统定时采集电能表表码和瞬时值，方便了线损四分管理，降低管理线损率，提高了企业电网经济运行管理水平和经济效益。
关键词：电能计量；自动化；应用；系统管理1、前言电能计量自动化系统建设是一项系统的工程，是以变电站计量遥测、大用户负荷管理、公变计量监测、低压集抄系统等应用相对独立的子系统为基础，通过整合和构建统一的计量自动化系统，可实现远程自动化实时抄表、用电信息异常报警、电能质量监测、线损分析、预付费、用电检查及负荷管理和负荷控制，在此基础上能够实现线损四分以及需求侧管理的分析决策，满足了电力市场的运营要求，达到减员增效的目的，也为供电企业节能降耗工作发挥了作用。
2、电能计量自动化系统的应用电能计量自动化通过与现场终端进行通讯，可以实时监测终端的在线情况，实时掌握表计的运行情况。
自动化系统定时采集终端通讯表计的各种计量信息进行存储，再通过电力营销信息管理系统与计量自动化系统的接口，在抄表时间把每个月冻结的表码上传到电力营销信息系统，从而改变了人工抄表、手工录入的现状，不仅减少了手工录入的延期性，并且提高了抄表表码的准确性。
电能量采集终端可以代替电压检测仪监测现场的电压情况，并且在电能计量自动化系统中通过无线通讯采集现场的电压情况并且进行计算。
电压检测仪需要定时用卡到现场取数，并且需要手动计算电压合格率，而计量自动化系统的应用减少了工作人员的工作量。
电能量采集终端可以通过无线实现对预付费装置进行买电。
为了提高电费回收率，当前大多电力企业都采用预付费购电装置达到回收电费的目的。
随着计量技术的不断发展，将实现预付费管理系统与营销系统进行互联。
电能计量装置分类及计量方式
电能计量装置分类及计量方式电能表是电力企业中使用普遍的电测仪表。
应用上分为：广大用电户使用和电业部门自身使用。
自全国主要城市(乡镇)推广普及“一户一表”及大部分农村电网经过改造后，电能表的拥有量直线上升。
电能表(以下称电表)不同于其他电测仪表，是《计量法》规定的强制检定贸易结算的计量器具。
随着我国电力事业的发展，电业部门本身的重要经济指标如发电量、供电量、售电量、线损等电能计量装置(以下称计量装置)，也日益增多。
装置分类现行有关规程规定，运行中的计量装置按其所计量电能多少和计量对象的重要性分为5类。
Ⅰ类：月平均用电量500万kW及以上或受电变压器容量为10MVA 以上的高压计费用户；200MW及以上的发电机(发电量)、跨省(市)高压电网经营企业之间的互馈电量交换点，省级电网经营与市(县)供电企业的供电关口计电量点的计量装置。
Ⅱ类：月平均用电量100万kW及以上或受电变压器容量为2MVA 及以上高压计费用户，100MW及以上发电机(发电量)供电企业之间的电量交换点的计量装置。
Ⅲ类：月平均用电量10万kW及以上或受电变压器容量315kVA 及以上计费用户，100MW以上发电机(发电量)、发电厂(大型变电所)厂用电、所用电和供电企业内部用于承包考核的计量点，考核有功电量平衡的100kV及以上的送电线路计量装置。
Ⅳ类：用电负荷容量为315kVA以下的计费用户，发供电企业内部经济指标分析，考核用的计量装置。
Ⅴ类：单相供电的电力用户计费用的计量装置(住宅小区照明用电)。
计量方式我国目前高压输电的电压等级分为500(330)、220和110kV。
配置给大用户的电压等级为110、35、10kV，配置给广大中小用户(居民照明)的电压为三相四线380、220V，独户居民照明用电为单相220V。
供电局对各种用户计量方式有3种：(1)高压供电，高压侧计量(简称高供高计)指我国城乡普遍使用的国家电压标准10kV及以上的高压供电系统，须经高压电压互感器(PT)、高压电流互感器(CT)计时。
论电能计量信息采集通讯技术的应用
论电能计量信息采集通讯技术的应用[摘要]随着我国经济的快速发展，电力事业不断的改革，电力作为我国乃至世界上最主要的能源形式，在生活生产中起着不可替代的作用，而电能计量作为反映一个企业经济技术指标的手段更是要做到准确可靠。
现代通信技术的迅猛发展使得电厂与供电站的数据采集分析更为便捷，本文对电力系统电能计量信息采集通讯技术进行综述分析。
[关键词]电能计量；信息采集；通讯技术中图分类号：tj768.4文献标识码：a文章编号：1009-914x（2013）21-0271-01我国经济技术的发展与进步对电力系统的运行质量提出更高的要求，它与人们生产与生活联系紧密，越来越受到更多人的高度重视。
科学技术的进步与更新为通讯技术的发展创造了良好的条件，通讯技术的应用范围越来越广泛，已被大规模运用于电力系统的运行中，对电厂电站数据集点亮的采集等电能计量信息的采集提供了可靠的技术支持。
针对电力系统中电能计量信息采集应用的通讯技术进行分析与探讨。
一、电力企业通讯技术的现状通讯技术在先进的现代化技术与理论等方面的支持下，已取得较快的发展与进步，通讯技术的优势在发展中越来越鲜明，被广泛应用于各行各业的生产中，在电力系统的运行中也得到将大规模的应用，尤其是在电能信息采集方面发挥了重要作用，有效提高了电能计量信息采集的准确性与信息数据的精度，为电力系统的高效运行提供很多便利，对于实现电能计量系统的高效节能有着至关重要的意义，并在保障电力系统运行质量方面发挥着也将长期发挥重要作用。
二、电能计量信息采集通讯技术电力系统电能计量信息采集的通信组网分为两部分，即本地通信与远程通信。
2.1 本地通信客户电能计量装置与系统采集终端间的数据通信即为本地通信，本地通信因电能计量信息采集应用的不同而存在较大差异，例如：可通过rs-485总线通信方式，简单而方便地进行对公用或专用变压器的电能计量信息采集，而通过本地通信采集居民电能信息却较复杂，需要多种通信方式集合起来进行采集。
基于集抄系统的大用户电能计量装置在线监测的研究
务等 词汇 频 繁 出 现 在 各 类 用 电服 务 中 ，０ ０年 ， ２１
随 着 上 海 世 博 会 的 召 开 ， 博 园 区 智 能 电 网 示 范 世
工 程 的 展 示 ， 能 电 网 建 设 将 如 火 如 荼 开 展 ， 为 智 作 这 些 用 电 服 务 的 数 据 支 撑 系 统 ， 电 信 息 采 集 系 用 统 自然 而 然 成 为 了关 注 、 设 的 焦 点 。 建
［ ］ 王 建 学 ， 锡 凡 ，陈 皓 勇 等 ．基 于 协 同进 化 法 的 电 力 系 统 ５ 王
无 功 优 化 ［］ Ｊ ．中 国 电机 工 程 学 报 ， ０ ４ ４ ９ ：１ ４１ ９ ２ ０ ，２ （ ） ２—２ ．
时 问／ ｈ
［ ］ 郭 庆 来 ， 宏斌 ， ６ 孙 张伯 明等 ， 苏 电 网 ＡＶＣ主站 系统 的 研 究 江
１ 引 言
随 着 智 能 电 网理 念 的 提 出 ， 能 用 电 、 动 服 智 互
电 能 计 量 装 置 作 为 电 网 末 端 ， 最 接 近 用 户 是 以 及 实 际 用 电 环 境 的 电力 设 备 。用 户 的用 电信 息 及 用 电特性均 可 通 过 电能 计 量 装置 采 集 得 到 ， 所 以 电 能 计 量 装 置 的 正 常 稳 定 的 运 行 ， 是 用 电 信 将 息 成功 采集 、 层 用 电管理 得 以有 利执 行 的直接 高
到 了 实 际 应 用 ， 行 结 果 表 明控 制 效 果 较 好 ， 现 运 实
［ ｏ ＷＡＮＧ Ｈａ ｙ ｎ １］ ｎ ｕ ，ＨＵ Ｈｕ ，Ｚ ｅ ｏ ｇ ｔａ． Ｔ ｅ ａ ＨＵ Ｗ ｉ ｎ ，ｅ １ ｈ ｄ
Ｉ ｐ ｃ ｆＰ ｒ ｍ ｅ ｅ ｎ ｅ ｔ ｉ ｔ ｎ Ｒｅ ｃ ｉ ｅ Ｓ ｕ ｃ ｐ ｉ ｍ ａ ｔｏ ａ ａ ｔ ｒＵ ｃ ｒ ａ ｎ ｙ ｏ ａ ｔｖ ｏ ｒ ｅＯ ｔ—
提升低压集抄自动抄表成功率的有效措施
提升低压集抄自动抄表成功率的有效措施摘要：在当前阶段我国应用低压集抄自动抄表系统的区域极为广泛，通过应用该系统能够有效降低人为抄表带来的误差，能够促进电力企业稳定发展。
不过目前因为种种原因，无法保证抄表成功率，因此分析提高其成功率的措施十分必要。
本文将对提升低压集抄自动抄表成功率的有效措施进行分析。
关键词：低压集抄；自动抄表；成功率我国智能电网的建设规模越来越大，在电力行业开始广泛使用低压集抄自动抄表，不过该技术在实际应用期间还会出现抄表失败的情况，因此需要通过有效的措施来提升抄表成功率。
1.低压集抄自动抄表的简述低压集抄自动抄表主要针对我国民用电网情况所设计出的一种数据调制解调技术，其借助低压电力载波技术与连接在用户电表上的数据采集器或者采集终端，使用已有的电力线当做通道服务器完成广泛区域中的自动抄表工作，而且该系统的可扩充性与兼容性比较强，其流程为图一所示。
若是用户已经具有完善的局域自动抄表网络，那么可以把集中抄表系统中的“主站”当做工作站，规模相对比较大的电力企业可以设置若干“主站”，并且对于总系统来讲每一个主站皆具有相对独立性与统一性。
集中器的设置单位是配电变压器，在该方法下每一个配电台区可当做子系统，这时集中器属于其主站端。
集中器通过低压电力线来管理低压侧中的全部设备，正常情况下用户能够选择两种不同的方式，分别为GSM通信与电话网。
图一：低压集抄自动抄表的流程图2.低压集抄自动抄表的优点低压集抄自动抄表可以快速、精准的针对客户进行抄表，而且该抄表属于远程抄表，能够帮助用户查询实时电量以及用电负荷等其他用电情况。
这种自动化的抄表技术能够保证数据具有极高的准确性，降低人为抄表产生的误差。
低压集抄自动抄表还能固定在同一时间进行抄表，合理、有效的计算客户自身阶梯性的用电量。
此外，借助低压集抄自动抄表能够检测出客户在用电时出现的故障情况，并将相关数据资料进行上传，有助于高效完成用电故障的处理工作，保障客户的用电安全。
集抄工作原理
集抄工作原理工作原理是指某一工作过程或者系统的运行原理和机制。
集抄工作原理是指集中抄表系统的工作原理和机制。
集中抄表系统是一种用于远程自动抄取电能表、水表、燃气表等各种计量设备数据的系统。
它通过传感器、数据采集设备、通信设备和数据处理软件等组成，实现了对各种计量设备数据的集中采集、传输和处理。
集抄工作原理主要包括以下几个环节：传感器采集、数据采集、数据传输和数据处理。
1. 传感器采集：集抄系统通过传感器采集各种计量设备的数据。
传感器是一种能够将物理量转化为电信号的装置，可以将电能表、水表、燃气表等计量设备的读数转化为电信号。
传感器普通通过与计量设备进行连接，实时采集计量设备的数据。
2. 数据采集：数据采集是指将传感器采集到的数据进行采集和存储。
数据采集设备普通由数据采集模块和存储模块组成。
数据采集模块负责将传感器采集到的数据进行处理和转换，然后将数据发送给存储模块进行存储。
3. 数据传输：数据传输是指将采集到的数据通过通信设备传输到集中管理中心。
通信设备普通采用无线通信方式，包括GPRS、CDMA、以太网等。
通过通信设备，采集到的数据可以远程传输到集中管理中心，实现对计量设备数据的远程监控和管理。
4. 数据处理：数据处理是指对传输过来的数据进行处理和分析。
数据处理软件普通由数据接收模块、数据存储模块、数据分析模块和数据展示模块组成。
数据接收模块负责接收传输过来的数据，数据存储模块负责将数据进行存储，数据分析模块负责对数据进行分析和处理，数据展示模块负责将处理后的数据展示给用户。
集抄工作原理的优势在于提高了计量设备数据的采集效率和准确性。
传统的抄表方式需要人工逐户抄表，效率低下且容易浮现错误。
而集抄系统可以实现对大量计量设备数据的自动采集，大大提高了抄表的效率和准确性。
同时，集抄系统还可以实现对计量设备的实时监控和管理，方便了对计量设备的维护和运营。
总之，集抄工作原理是通过传感器采集、数据采集、数据传输和数据处理等环节，实现对各种计量设备数据的集中采集、传输和处理。
“多表合一”集抄系统建设及应用探析
0 概述目前智能电能表、智能水表、智能燃气表的抄表方式、管理模式等各有不同,智能电能表集中抄表系统已普及到户,其它表采集系统尚未进行建设或建设缓慢,而且仍以手工抄表方式为主,“多表合一”系块是在用电信息采集系统基础上增加少量投资,可将智能水表、智能燃气表融为一体进行集中抄表,仅表数据通过电力通信通通传输到管理平台,真正实现公共抄表牧费、雪理管能自动化,建立一套电、水、气收费缴费、信息发布、查询平台。
一般来讲,“多表合一”主要体现在两方面:一是将表计侧的数据采集合一,也就是将水、电、气、各种仅表的数据进行集中远程抄录。
由于上述表计数据采集的物理环境完全重合,因此如果采用统一信道,可以避免规模巨大的重复投资。
二是将用户侧的缴费支付通道合一,也就是用户无须再分别缴纳水费、电费、气费,而是一次性缴清多种资源的费用,从而有效地节省公用事业单位的人力成本、以及用户的时间和精力。
1 数据集中采集典型技术方案1.1 集抄系统构成目前多表合一采用的通信主要有M-BUS总线、RS-485、电力线载波、微功率无线、无线公网等。
集抄系统由主站、采集终端、计量装置及通信线路构成[1]。
1.2 RS485技术方案如图1所示。
(1)集抄系统主站要增加水表、气表、电表基本档案信息,并对其信息进行采集、计量、统计等管理功能。
(2)集中器上行通讯通过电力光纤/GPRS/以太网/WCDMA与营销系统进行通信;下行通讯通过RS485线与电能表、通信接口转换器进行通信[2]。
(3)通信接口转换器下行通讯通过M-BUS总线与智能水表进行通信并提供所需电源,下行通讯通过微功率无线与智能气表、智能水表进行链接通信。
1.3 电力线载波或微功率无线技术方案如图2所示。
(1)集抄系统主站需增加水表、气表、电表基本档案信息,并对其信息进行采集、计量、统计等管理功能。
(2)集中器上行通讯通过电力光纤/GPRS/以太网/WCDMA与营销系统进行通信;下行通讯通过电力线载波、微功率无线与电能表、通信接口转换器进行链接通信。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
集抄技术在电能计量中的应用
摘要:笔者根据多年以来的工作经验对集抄技术在电能计量中的应用进行了全面的分析
关键词:低压集抄系统低压电力线集中器
中途分类号：F407.61文献标识码：A-E文章编号：2095-2104（2011）12-014—01
随着计算机技术、通讯技术、网络技术和微电子技术的飞速发展,对自动抄表技术水平、自动抄表的投资成本、抄表的效率、可靠性和准确度、管理体制提出了更高的要求。
1 电能计量集抄技术的现状
(1)电能表根据电能测量机构的不同,分为机电脉冲式电子电能表和电子式电能表两大类。
目前应用最多的是电子式电能表,它通过乘法器完成对电功率的测量,可获得最大需量、电压、电流和功率因数等多项数据,输出接口分为RS485接口型和低压配电线载波接口型两大类,可直接读取其脉冲输出,有的新型电能表本身安装有多种接口,适用于模拟、数字等各种通讯模式。
预计今后相当一段时问内,电能计量低压集抄系统的终端采集装置将以电子式电能表为主。
(2)采集器和集中器采集器是汇聚电能表电量数据的装置,是整个系统的核心,它能够接受主控站命令,依次抄收并储存各采集器中数据,然后通过一定的传输介质将数据传至主控站进行数据处理。
集中器具备RS485接口和电话线接口,同时具有数据采集和储存、设置功能、远程监控、校时功能及异常信息记录功能。
(3)通讯信道:通讯信道的可靠性是电能计量低压集抄技术中的关键。
数据通讯方式的选取要综合考虑各种因素。
国内外对于不同通讯方式各有侧重。
在西方发达国家,对于电能计量自动抄表技术的研究起步较早,电力系统包括配电网络较规范、完备,所以载波抄表被广泛应用。
2 电能计量集抄系统的构成和特点
2 . 1 采集系统
按照采集数据的通讯方式及媒介的不同,电能计量集抄可分为本地自动抄表和远程集中抄表。
本地自动抄表方式一般是通过抄表员手持便携式手持掌上电脑,通过其上的红外发射和接收装置,在红外可视距离内,非接触地读取仪表数据。
这种方式操作简单方便,实现起来较可靠,且成本较低。
但数据传输距离较短,且系统的自动化程度较低,较适合在计量仪表相对集中的城市居民区应用。
远程集中抄表方式一般是通过RS485、总线或低压电力线,将用户终端计量仪表的电能脉冲,先通过一级脉冲采集器将脉冲汇总,再经过二级集中抄表器的集中抄收和记录整理,最后通过MODEM和公共电话网络以点对点的方式将数据传输到上位机中心数据处理系统,来进行统一的远程计量数据管理、计量监控及报表结算工作。
这种方式不需要抄表员到达现场,数据传输速度快,大大提高了抄表效率推动了电力系统自动化发展的进程。
2 . 2 通讯网络
数据通讯网络的选择是自动抄表系统的关键,它直接关系到系统的稳定性。
通讯网络也称信道,即数据传输的通道。
从集中器看,从集中器到主控站之间通讯规定为上行信道,从集中器到采集器之间通讯规定为下行信道。
上行信道目前主要使用的有电话网、电力网、无线通讯网、GSM等。
行信道目前使用的主要有电力网、RS485、总线网、有线电视网等。
自动抄表系统中涉及的两段通讯网络,每段可以相同也可以完全不同,因此可以组合出各种不同的自动抄表系统。
按通讯介质不同,分为有线通讯和无线通讯。
2.2.1 有线通讯技术
(1)光纤传输:造价和安装费用较高,但具有频带宽、通讯距离远、传输速度高、抗干扰能力强等优点,目前广泛应用于许多领域。
(2)电话线传输:投资小,适用范围广,适合不方便布线的地区。
不过,这种方式传输数据易堵塞,且租赁费用偏高,不适合大容量系统的通讯传输。
(3)RS485总线:是目前采用较多的一种通讯方式,其传输数据速度较快,可靠、稳定,通讯质量较高。
但布线工作大,通讯信道易受外界因素破坏,且被损坏后故障排除困难,信道后续维护工作量大。
(4)低压电力线载波传输:是供电系统特有的一种通讯方式,它充分发挥了低压电力线覆盖面广、不需要重新布线的优势。
为改善低压电力线载波通讯的质量,实现数据的可靠传输,有振幅键控、移频键控、移相键控、正交双边带调制及无载波调幅调相等调制方式:为实现数据的高速传输,有窄带通讯、双音多频调制、线性调频脉冲、多路载波调制、扩频、超窄带及多路载波等传输技术。
2.2.2 无线通讯技术
(1)红外线:需要通讯双方加装红外收发通讯模块,操作简单,成本低,可在红外可视距离内实现非接触性抄表。
此种方式对方位性要求较高,较适合于仪表相对集中的区域内使用。
(2)RS485通讯:需要在管理中心和集中器中加装无线通讯模块,不需重新组网,价格较低廉,通讯速度快,且免于维护。
但系统实时性及可靠性较差,可能发生信息拥塞或丢失现象,不适合业务量大系统的应用。
在应用中,各种通讯模式都有优缺点,任何一种采用单一通讯技术的方案均很难完全满足需要。
因此,在自动抄表的不同通讯阶段采用不同的通讯方式来组成自动抄表网络。
在数据传输量不太大、传输距离较近的底层数据采集阶段,可以采用如红外、总线传输、RS485、低压电力线载波的通讯方式:而在集中器到数据处理中心段,则可采用光纤、无线电台、电话线或GPRS／GSM无线通讯等,选择什么样的组合方式,需根据实际情况统筹考虑。
2 .
3 中心处理子系统
中心处理子系统主要由中心处理工作站以及相应的软件构成,是整个电能计量远程自动抄表系统的数据管理层,所有用户的用电信息通过信道汇集到这里,管理人员利用软件对数据进行汇总和分析,作出相应的决策。
如果硬件允许,还可直接向下级集中器或电能表发出指令,从而对用户的用电行为实施控制,如停电、送电的远程操作。
由于抄表要处理的数据量大,因此要求中心工作站的硬件必须有一定的运算和存储能力。
软件上要求操作系统稳定可靠,抄表软件必须具有处理大量数据的能力。
典型的抄表软件具有如下功能。
(1)可远程设定抄表集中器和采集器内的参数。
(2)抄收整个系统中所有电能表的数据。
(3)中央控制站可远程地对用户电能表进行断电和送电控制。
(4)运行数据库可生成用电量日报、月报,进行电费结算。
(5)可进行查询管理,对异常用户给予告警。
3 关于低压集抄技术应用的建议
随着计算机技术、通讯技术、网络技术和微电子技术的飞速发展,对自动抄表技术水平、自动抄表的投资成本、抄表的效率、可靠性和准确度、管理体制提出了更高的要求。
选择合格的抄表终端设备;选用较为成熟的、经测试合格的产品;因地制宜选择抄表方式;提高自动抄表技术的智能化、多元化;注意自动抄表系统自身安全性;控制系统访问权限;制定合理、高效的安全策略;追踪国际技术发展,缩短与国际先进抄表技术的差距,是摆在我们面前的首要问题。
4 结语
电能计量集中抄表技术发展较快,从而使电能计量集抄技术更好地为电力系统和用户服务。
大大提高了抄表效率和数据实时抄收的可靠性,方便实时监控,推动了电力系统自动化发展的进程,具有非常广阔的应用前景。
注：1、该篇文章引用的部分过多，希望能在：无线通讯网中(2)RS485通讯部分能多展开论述。
2、2 . 2 通讯网络中红字“行信道”什么意思？。
