圆盘给料机技术协议
圆盘给料机使用及操作维护规程.

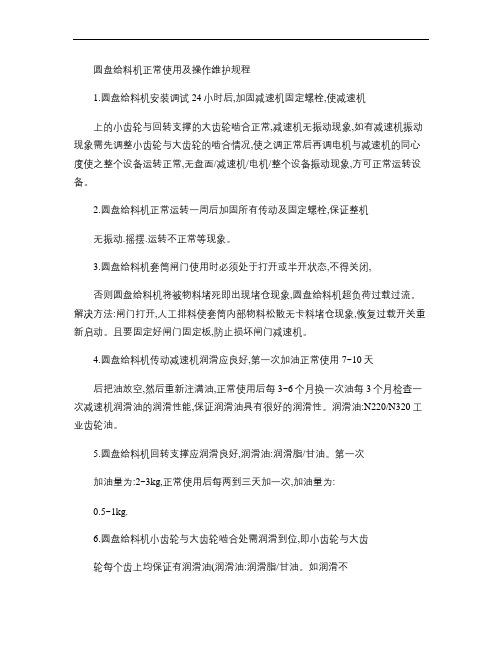

圆盘给料机正常使用及操作维护规程1.圆盘给料机安装调试24小时后,加固减速机固定螺栓,使减速机上的小齿轮与回转支撑的大齿轮啮合正常,减速机无振动现象,如有减速机振动现象需先调整小齿轮与大齿轮的啮合情况,使之调正常后再调电机与减速机的同心度使之整个设备运转正常,无盘面/减速机/电机/整个设备振动现象,方可正常运转设备。
2.圆盘给料机正常运转一周后加固所有传动及固定螺栓,保证整机无振动.摇摆.运转不正常等现象。
3.圆盘给料机套筒闸门使用时必须处于打开或半开状态,不得关闭,否则圆盘给料机将被物料堵死即出现堵仓现象,圆盘给料机超负荷过载过流。
解决方法:闸门打开,人工排料使套筒内部物料松散无卡料堵仓现象,恢复过载开关重新启动。
且要固定好闸门固定板,防止损坏闸门减速机。
4.圆盘给料机传动减速机润滑应良好,第一次加油正常使用7~10天后把油放空,然后重新注满油,正常使用后每3~6个月换一次油每3个月检查一次减速机润滑油的润滑性能,保证润滑油具有很好的润滑性。
润滑油:N220/N320工业齿轮油。
5.圆盘给料机回转支撑应润滑良好,润滑油:润滑脂/甘油。
第一次加油量为:2~3kg,正常使用后每两到三天加一次,加油量为:0.5~1kg.6.圆盘给料机小齿轮与大齿轮啮合处需润滑到位,即小齿轮与大齿轮每个齿上均保证有润滑油(润滑油:润滑脂/甘油。
如润滑不到位将出现大小齿轮磨损现象,减少大小齿轮的使用寿命;平均加油时间为:第一次加油为2~3kg,正常使用后每班加一次,加油量为每次0.5~1kg。
7.圆盘给料机电机与减速机连接的联轴器应在同一中心位置,保证电机减速机的传动效率,如不在同一位置将会导致电机减速机有不等的振动现象,即减速机振动较大,电机振动小,从而使设备自身损耗扭矩力过大,导致设备传动效率低,圆盘启动困难或正常使用时电流过大使之保护无法正常运转。
整机设备每月检查一次,检查对象:电机,减速机中的轴承运转状况;小齿轮,大齿轮,齿轮磨损程度;联轴器中尼龙棒磨损状况;大小齿轮啮合处润滑;回转支撑,减速机内部润滑油的润滑量;电机减速机的传动同心度。
圆盘给料机安全操作规程范本（二篇）
圆盘给料机安全操作规程范本第一章总则第一条为保证圆盘给料机的安全运行，防止事故发生，保护员工的生命财产安全，制定本规程。
第二条圆盘给料机是指通过旋转的圆盘装置，将物料从上方输送到下方的设备，适用于物料输送、储存等工作场合。
第三条圆盘给料机的使用单位和工作人员，应严格执行本规程。
第二章安全管理第四条为确保圆盘给料机安全运行，使用单位应建立完善的安全管理机制，包括安全责任制、安全生产规章制度、安全教育培训等。
第五条圆盘给料机的操作人员必须按照作业规程进行操作，禁止未经培训和授权的人员擅自操作。
第六条圆盘给料机使用单位应配置必要的安全设施和防护装置，定期进行安全设施的检查和维护，确保其完好有效。
第三章安全操作规范第七条操作前，操作人员必须仔细检查圆盘给料机是否处于正常状态，如发现异常情况应及时报告，并在确认故障排除后方可操作。
第八条操作人员必须佩戴好安全帽、安全鞋等个人防护用品，并确保其处于正常使用状态。
第九条操作人员必须熟悉圆盘给料机的操作流程，按照操作规程进行操作，禁止跳过任何环节。
第十条操作人员在操作过程中，必须保持警惕，注意物料的输送情况，以免发生堵料、堆积等情况。
第十一条圆盘给料机操作过程中，严禁将手、脚等身体部位靠近圆盘装置，以免发生危险。
第四章突发情况处理第十二条在圆盘给料机运行过程中，如发生异常情况，操作人员应立即停止操作，并及时报告上级，待故障排除后方可继续操作。
第十三条如发生火灾、爆炸等紧急情况，操作人员应立即采取逃生措施，并按照应急预案进行处置。
第五章管理制度第十四条圆盘给料机使用单位应建立完善的管理制度，包括设备台账管理、巡检管理、维修保养管理等。
第六章法律责任第十五条圆盘给料机使用单位和操作人员，如违反本规程，导致事故发生，应承担相应的法律责任。
第七章附则第十六条本规程由圆盘给料机使用单位负责解释。
第十七条本规程自发布之日起施行。
以上为圆盘给料机安全操作规程范本，共计500字。
圆盘给料机、胶带运输机工安全技术操作规程模版
圆盘给料机、胶带运输机工安全技术操作规程模版1.目的本规程旨在确保圆盘给料机、胶带运输机的安全操作，防止事故发生，保障生产和员工的安全。
2.适用范围本规程适用于圆盘给料机、胶带运输机的操作人员。
3.基本要求3.1 操作人员必须经过相关培训，并持有相应的操作证书；3.2 操作人员必须了解设备的结构、工作原理和操作要点；3.3 操作人员必须严格按照操作规程进行操作，不得随意更改设备的工作参数；3.4 操作人员必须佩戴符合要求的个人防护装备，如安全帽、防护眼镜、防护手套等；3.5 操作人员必须按照设备保养和维护要求，对设备进行日常检查和维护，确保设备工作正常、安全。
4.安全操作流程4.1 圆盘给料机4.1.1 操作人员进入操作区域前，必须对设备进行安全检查，确保设备无异常；4.1.2 操作人员必须确保设备已停止运行，并切断电源，然后方可进行维护和清洁操作；4.1.3 在维护和清洁过程中，操作人员必须戴好工作手套，避免发生手部伤害；4.1.4 完成维护和清洁后，操作人员必须将设备重新调试至正常工作状态，确保设备能够正常运行。
4.2 胶带运输机4.2.1 操作人员进入操作区域前，必须对设备进行安全检查，确保设备无异常；4.2.2 操作人员在操作过程中，必须保持集中注意力，防止因分散注意力而导致事故发生；4.2.3 操作人员不得站在胶带运输机的行进方向上；4.2.4 操作人员不得随意触摸传送胶带和传动装置，以免发生夹伤事故；4.2.5 操作人员不得将其他物品投放到胶带运输机上，以免影响正常运行；4.2.6 操作人员必须关闭设备电源并切断电源后，方可对设备进行维护和清洁操作；4.2.7 操作人员在使用润滑剂时，必须采取防滑措施，避免滑倒事故的发生。
5.紧急处理措施5.1 若发生设备故障或其他紧急情况，操作人员必须立即切断电源并按照应急预案进行处理；5.2 操作人员必须报告相关负责人，并配合进行事故调查。
6.个人安全注意事项6.1 操作人员在操作期间，不得佩戴松散的衣物、长发等，以免被设备卷入导致伤害；6.2 操作人员必须保持工作区域的整洁，避免杂物堆积导致滑倒事故；6.3 操作人员在操作期间，禁止吸烟或携带易燃物品进入操作区域；6.4 操作人员在操作期间，严禁酗酒或受酒精影响进行操作。
圆盘给料机操作规程标准范本
操作规程编号：LX-FS-A11681 圆盘给料机操作规程标准范本In The Daily Work Environment, The Operation Standards Are Restricted, And Relevant Personnel Are Required To Abide By The Corresponding Procedures And Codes Of Conduct, So That The Overall BehaviorCan Reach The Specified Standards编写：_________________________审批：_________________________时间：________年_____月_____日A4打印/ 新修订/ 完整/ 内容可编辑圆盘给料机操作规程标准范本使用说明：本操作规程资料适用于日常工作环境中对既定操作标准、规范进行约束，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。
资料内容可按真实状况进行条款调整，套用时请仔细阅读。
1.穿戴好防护用品后方可上岗进行操作。
2.起动前检查圆盘是否水平位置，用手盘动三角带，检查运转是否灵活。
3、加入润滑油后方可起动，起动时检查圆盘转动方向，以确定电机接线是否正确。
4.检查有无周期性噪音及震动，及有无漏油现象。
5.检查轴承温升及润滑油温升情况。
6.检查一切正常后方可正式投入生产7.开车前应详细检查刮板和活动套筒的位置是否符合喂料量的要求。
8.开车时待圆盘传动平稳后，再打开螺旋闸门，停车时应先关闭螺旋闸门再停车。
9.转动中应经常检查润滑情况、轴承工作情况，各部分温升情况，如果发现有过热的现象，应立即消除。
10.长期运转时应定期检查刮板，活动套筒、圆盘蜗轮、蜗杆、三角带以及密封件的磨损情况，以便及时调整、修理或更换。
设备运转时，不允许进行调整、修理等作业。
圆盘给料机
圆盘给料机简介圆盘给料机是一种常用的给料设备，可以广泛应用于矿山、冶金、化工和建筑等领域的物料输送和给料工作中。
它由圆盘和喂料斗组成，圆盘旋转时将物料从喂料斗中抛出并运输到目的地。
圆盘给料机具有输送量大、稳定性好、适应性强等优点，被广泛用于工业生产中。
工作原理圆盘给料机的工作原理是利用圆盘高速旋转产生离心力，将物料从喂料斗中抛出并输送到下游设备。
喂料斗的物料经过调节板调节喂料流量，通过轴承和驱动装置带动转盘高速旋转，物料在离心力作用下从圆盘中央抛出，经过物料传送槽向下输送。
物料的输送量可以通过调节进料量和圆盘转速来控制，从而满足不同需求的使用要求。
优点1.输送量大。
圆盘给料机适用于矿山、冶金等行业的物料输送，可以在输送大量物料的情况下，满足生产的需要，降低了生产成本。
2.稳定性好。
圆盘给料机的输出量和转速是稳定的，可以确保物料的均匀输送，避免出现瞬间输出量大、小的情况，从而提高设备的使用寿命。
3.适应性强。
圆盘给料机适用于输送多种不同性质的物料，可以灵活应对生产工艺中的变化，提高生产效率。
4.使用方便。
圆盘给料机结构简单，易于安装和维护，不需要太多维护成本和专业技术人员，符合生产企业的需求。
应用场景1.球磨机配套。
圆盘给料机可以为球磨机提供足够的物料，并提高进料流量和质量。
2.磨粉设备输送。
磨粉设备加工的矿石经过初步处理后需要输送到下一个工艺步骤，圆盘给料机可以满足磨粉设备需要足够物料的要求，使磨粉设备工作更为稳定。
3.高温材料输送。
圆盘给料机可以耐受一定温度范围内的物料输送，因此适用于高温物料输送的行业。
维护与保养1.清理圆盘表面和送料口。
经常清理掉物料残留，避免对设备造成损害。
2.检查传动装置是否有松动。
定期检查传动装置或齿轮轴承是否有松动等异常情况，并及时处理。
3.定期检查维护设备。
对设备的传动装置、支架等进行检查和维护，必要时进行更换。
4.正确使用设备。
圆盘给料机的使用者要正确操作设备，避免将不适用的物料或异物输入设备。
圆形料场斗轮机使用、维护说明书

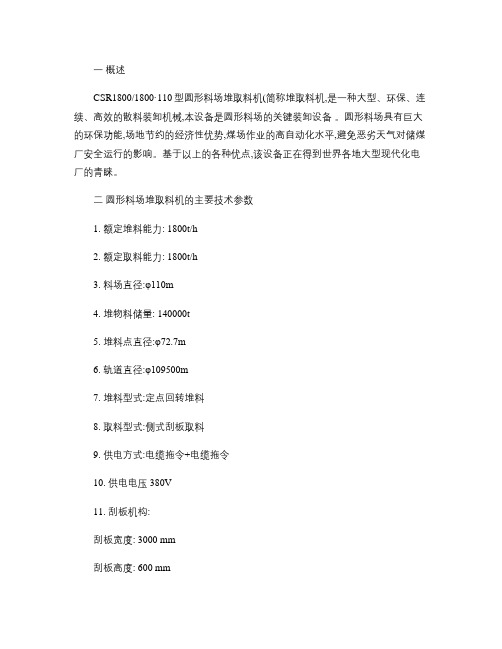

一概述CSR1800/1800·110型圆形料场堆取料机(简称堆取料机,是一种大型、环保、连续、高效的散料装卸机械,本设备是圆形料场的关键装卸设备。
圆形料场具有巨大的环保功能,场地节约的经济性优势,煤场作业的高自动化水平,避免恶劣天气对储煤厂安全运行的影响。
基于以上的各种优点,该设备正在得到世界各地大型现代化电厂的青睐。
二圆形料场堆取料机的主要技术参数1. 额定堆料能力: 1800t/h2. 额定取料能力: 1800t/h3. 料场直径:φ110m4. 堆物料储量: 140000t5. 堆料点直径:φ72.7m6. 轨道直径:φ109500m7. 堆料型式:定点回转堆料8. 取料型式:侧式刮板取料9. 供电方式:电缆拖令+电缆拖令10. 供电电压 380V11. 刮板机构:刮板宽度: 3000 mm刮板高度: 600 mm刮板速度: 0.72m/s电动机型号:Y2-315L-4电动机功率: 2X185 kW张紧方式:液压张紧12. 悬臂仰俯机构型式:整体液压俯仰大臂仰角:+14°大臂俯角:-12°仰俯速度:(头部滚筒中心3~5 m/min电动机型号: Y132M-4电动机功率: 7.5 kW液压系统工作压力:≤20 MPa13. 悬臂回转机构型式:大轴承式回转角度:0~240°回转速度: 0.02~0.112rpm回转调速方式:变频调速驱动装置型式:立式行星减速器电动机型号: ZHP3.26LP三合一变频电机电动机功率: 2.2kW14. 刮板取料机回转机构回转型式:以立柱轴承为中心行走车轮组驱动走行速度:工作4m/min 调运8m/min 行走调速方式:变频调速走行轮直径:φ800mm轮数:4个驱动轮数:2个轨道直径:φ109500m轨道型号:QU100驱动装置型式:侧置式电动机型号:DV180L6电动机功率:2×15 kW15. 悬臂胶带机带宽: 1400 mm带速: 3.12 m/s槽角:35°托辊直径:φ159 mm张紧方式:尾部液压张紧电动机型号: Y2-250M-4电动机功率:55 kW三圆形料场堆取料机供货范围和技术文件1. 供货范围:CSR1800/1800·110型圆形料场堆取料机供货范围是提供主机成套设备(按总图XXX.00图纸及明细表。
螺旋计量给料机及旋转给料机规范技术文件
烟气脱硫工程电子螺旋计量给料机技术协议书2006年3月目录1 总则 (1)2 设备运行环境条件 (1)3 设计参数 (2)4 技术要求 (2)5 质量保证和试验 (9)6 供货范围 (10)7 包装、运输和安装 (11)8 技术文件 (11)9 技术服务 (13)1 总则1.1本技术协议书适用于烟气脱硫工程。
1.2本技术协议书适用于本脱硫工程的电子螺旋计量给料机及旋转给料机的本体及其附属设备的功能设计、结构、性能、安装和试验等方面的技术说明。
1.3本技术协议书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文。
供方保证提供符合技术规范书现行工业标准的优质产品。
1.4供方提出的产品完全符合本规范书的要求。
1.5供方所采用的零部件等，是技术和工艺先进，并经过两年以上运行实践已证明是成熟可靠的产品。
1.6凡在供方设计范围之内的外购件或设备，需方有权单独采购，但技术上由供方负责归口协调。
1.7在签订合同之后，到供方开始制造之日的这段时间内，需方有权提出因规范、标准和规程发生变化而产生的一些补充修改要求，供方遵守这个要求，具体款项内容由供、需双方共同商定。
1.8本技术协议书所使用的标准，如与最新的标准不一致时，按最新的标准的标准执行。
1.9本技术协议书可作为订货合同的附件，经双方签字后，与合同正文具有同等效力。
1.10在今后合同谈判及合同执行过程中的一切图纸、技术文件和商务信函等均使用中文。
所提供的一切图纸、技术文件同时提供电子版。
2 设备运行环境条件设备应在下列条件下连续工作满足其所有性能指标：多年平均大气压力hPa 1011.5多年年平均气温℃13.9多年极端最高气温℃41.6多年极端最低气温℃-19.4多年年平均相对湿度69%多年平均降水量mm 673.5多年平均最大风速m/s 24多年最大冻土深度cm 37多年最大积雪深度cm 15地震烈度（中国度）6度3 设计参数3.1 电子螺旋计量给料机3.1.1型号及数量: HCLS－10 2台运行方式：变频调节出力范围: 10 t/h中心距: 1500 mm进出料口尺寸：φ420×10mm螺距：200 mm螺旋直径：φ250mm驱动装置:型号: SBD功率: 4 kW防护等级: IP543.1.2被输送的物料类型及条件被输送物料名称:石灰石粉形状：粉状含水率：不含水腐蚀性：碱性堆密度1130 kg/m3粒度分布：250目通过率90% 3.2 旋转给料机3.2.1型号及数量: GY-18 2台运行方式：变频调节出力范围: 18 t/h进出料口尺寸：φ420×10mm驱动装置:型号: BLW功率: 1.1 kW防护等级: IP544技术要求4.1总的技术说明4.1.1供方提供的设备保证满足人身安全和劳动保护要求。
圆盘给料机安全操作规程
圆盘给料机安全操作规程圆盘给料机是一种常见的物料输送设备，广泛应用于工业、采矿、建筑等领域。
为了确保设备运行的安全和稳定，减少人员意外伤害和设备故障发生的可能性，以下是圆盘给料机的安全操作规程。
一、安全措施1.在操作前，必须对设备进行检查。
包括设备的电气、润滑和机械等方面，保证设备未出现异常。
2.在使用过程中，要严格遵守操作规程。
若需要对设备进行维护或者更换零部件，必须先关停设备，并断电。
3.操作过程中，不得将手、头等身体部位伸入给料口，以免造成人员伤害。
4.在圆盘给料机运行时，不得随意更改设备的工作参数，以免对设备带来破坏。
5.操作圆盘给料机时，注意观察设备的工作状态，如果出现异常现象，应及时关闭设备，并通知相关人员进行检查。
6.在设备检修和维护时，应按安全规程操作，禁止在操作过程中任意调整设备和机械零部件。
7.当设备出现异常时，应迅速关闭设备，并通知维修人员进行检查和修理。
二、注意事项1.圆盘给料机的工作面积应保持干燥和清洁，防止物料堆积影响设备工作。
2.保持设备的电气系统清洁、干燥，避免发生短路现象。
3.定期进行设备的润滑和维护，保证设备的正常运转。
4.在设备维护和检修过程中，必须遵守安全规程，禁止在设备上开闸或进行试运行。
5.操作人员必须经过专业培训和考核后方可上岗，未经过培训考核不得擅自操作设备。
6.使用设备时，应注意物料性质、输送量、速度等参数的匹配，确保设备的正常运行。
三、紧急预案1.当设备出现紧急问题时，应迅速切断设备的电源，将设备封锁，并通知设备保管人员、维修人员进行检查和修理。
2.针对不同的故障，制定相应的处理措施，如机械故障、电气故障、传动系统故障等。
3.设备操作时如遇到设备卡阻或者其他问题，不能强行启动设备，应先排除问题再进行操作。
四、结论圆盘给料机因其高效、节能、可靠等特点，在工业、采矿、建筑等领域得到广泛应用。
在使用圆盘给料机时，操作人员在严格遵守安全规程的前提下，发挥设备的高效和稳定性能。
圆盘给料机操作规程范本（2篇）
圆盘给料机操作规程范本一、目的圆盘给料机是一种常用的物料输送设备，为了确保其安全可靠运行，提高生产效率，制定本操作规程。
二、适用范围本操作规程适用于所有使用圆盘给料机的操作人员。
三、安全注意事项1. 在操作前，必须熟悉圆盘给料机的结构、工作原理和操作流程，并经过相关培训。
2. 进行任何操作之前，必须戴好安全帽、工作服和防护手套等个人防护装备。
3. 确保给料机的电源已经断开，并锁上断路器，以免发生意外启动。
4. 在操作过程中，不得随意调整和拆卸设备的任何部件，必须由专业人员进行维修和保养。
四、操作步骤1. 打开给料机的进料阀门，并确保物料顺利进入给料机。
2. 在启动之前，检查是否有异常声音和异味。
3. 启动给料机，并调整给料速度和转速，确保物料的均匀输送。
4. 定期检查物料的进料量和给料机的运行状态，如有异常情况立即停机检修。
5. 在停机维修前，必须先断开电源和锁上断路器，确保安全。
五、日常维护1. 每天对给料机进行外观检查，如有异样及时排除。
2. 定期对给料机的润滑部件进行润滑，确保设备正常工作。
3. 定期清洁给料机的进料口和出料口，防止物料堵塞。
4. 如遇到设备故障，必须立即停机排查并通知维修人员。
六、紧急事故处理1. 在紧急情况下，立即停止给料机的运行，并拉下停机开关。
2. 报告相关主管和维修人员，通知他们前来处理紧急情况。
3. 在等待维修的过程中，不得私自进行拆卸和修理，以免造成更大损失。
七、操作纪律1. 操作人员必须在指定区域内进行操作，禁止其他人员靠近给料机。
2. 不得在给料机上堆放物料或其它杂物，以免影响正常工作。
3. 禁止将手或其他物体伸入给料机内部，以免发生危险。
4. 严禁操作人员在疲劳、酒后或药物影响下进行操作。
八、监督检查1. 定期进行给料机的巡查和检修，确保设备的正常运行。
2. 对操作人员的操作过程进行监督检查，发现问题及时进行纠正。
3. 建立设备运行的统计报告和维修记录，以便及时调整维修计划。
圆盘给料机毕业设计说明书(论文)
本科毕业生设计（论文）摘要圆盘给料机是一个在生产中应用广泛的设备，它的特点就是能够持续、均匀的输送物料。
它的最主要的应用场合是在烧结生产中。
它的基本工作原理是利用送料机构中的一个可以调节的套筒进行下料，物料被下料的部分从圆盘的缝隙中漏出来，在刮板的作用下被刮落。
这个自动送料装置能够保证混合的物料具有足够和空气接触的时间，同时由于是自动不间断的送料，所以具有很高的生产效率。
圆盘给料机的结构形式和规格有很多种，本次毕业设计的是Φ2000式的圆盘给料机，根据在工作中的状况和受力情况，本次设计采用了双电机的工作方式，在构造尽量简单的情况下保证运行平稳、承载力大、维护保养方便等特点。
本次毕业设计，首先对设计的总体方案进行了分析确认，并对关键的零部件进行了设计和校核。
关键词：圆盘给料机；电动机传动；设计校核更多全新毕业设计，保证查重，请咨询245 25O 987AbstractThe disc feeder is a widely used in the production of equipment, its characteristic is to be able to continue, even conveying material. It is the most important applications in the sintering production. Its basic principle is to use one of the conveying mechanism can adjust the sleeve under the expected, the material is leaking from a crack in the disk of blanking part, under the action of scraper was scraped off. The automatic feeding device can ensure hybrid materials have enough contact with the air time, at the same time, because it is automatic continuous feeding, so has the very high production efficiency.Disc feeder, there are many kinds of structure forms and specifications, this graduation design is Φ2000 type disc feeder, according to the status and stress distribution in the work, this design USES the double motor works, under the condition of the structure as simple as possible to ensure smooth operation, large bearing capacity, easy maintenance, etc.The graduation design, first analyzes the overall scheme of the design confirmed, and the key parts and components design and check.Key words: disk feeder；motor drive；The design and checking目录摘要 (I)Abstract (1)目录 (2)1.1圆盘给料机的发展与现状.................................... 错误！未定义书签。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
圆盘给料机技术协议
天津荣程祥矿产有限公司
150万吨/年球团工程
圆盘给料机
技 术 协 议
甲方:天津荣程祥矿产有限公司 乙方:新乡市新龙机械有限公司
签定日期:2010年7月1日
1. 总则
1.1 本技术协议适用于150万吨/年氧化球团工程原料球筛钢仓下料圆
盘给料机。它包括本体及辅助设备的功能设计、结构、性能、安
装和试验等方面的技术要求。
1.2 本技术协议提出的是最低限度的技术要求，并未对一切技术细节
作出规定，也未充分引述有关标准和规范的条文，乙方应保证提
供符合本技术协议和工业标准的优质产品。
1.3 如果乙方没有以书面形式对本技术协议的条文提出异议，那么甲
方可以认为乙方提出的产品应完全符合本技术协议的要求。 1.4 在签订合同
后，甲方有权提出因规范标准和规程发生变化而产生
的一些补充要求，具体项目由甲、乙双方 共同山顶。 1.5 设备严格按照中华
人民共和国国家标准和规程进行设计、制造和
验收，并要求在设计、制造方面所遵循的标准和规程一律以最新
版本为准。
2. 设计条件与环境条件
2.1 安装位置
安装在天津荣程祥矿产有限公司150万吨球团工程区域内室内。 2.2厂区自然
条件
2.2.1 温度:
年平均温度:12.2?
极端最高温度:39.7?
极端最低温度:-22.9?
年最冷月份平均温度:-8.2? 年最热月份平均温度:30.7?
土壤最大冻结深度:60cm 2.2.2 湿度:
年平均相对湿度:67%
全年最热月平均相对湿度:78% 全年最冷月平均相对湿度:53% 2.2.3 气压
年平均气压:1004.8hpa 历年夏季平均气压:1004.8hpa 历年冬季平均起
亚:1026.1hpa 2.2.4 海拔高度
平均海拔高度:3.3M
2.2.5 地震数据
抗震设防烈度为7度，设计基本地震加速度为0.15g
2.2.6 供电
低压:AC380V 频率:50HZ
3.2M圆盘给料机工艺参数技术要求
3.1 造球室圆盘给料机技术参数
项目 单位 数值
物料名称 球团料
3t/m 2.2 物料堆密度
物料特性
80-90% 粒度 -200目
% 8-9% 含水量
PXL-30 设备型号
t/h 200-400 给料能力范围
mm 圆盘直径 ,300
KW/W 30KW 设备 电机、冷却
圆
功 率 风机 盘
给
料r/min 0.5-5.0 圆盘转速
机
调速方式 变频调速
mm 2530 设备总高
1 数量 台(套)
旋转方向 从上往下看 顺时针
3.2. 供货范围
圆盘给料机1套，圆盘给料机包括如下内容:
序号 名称 备注
1 圆盘本体 包括本体支架(回转支承)、底座、圆盘(含
衬板)、底架、传动部分、润滑部分 2 料套部分 包括短管组装(含衬板)、扇
形门柱状(含
衬板)、刮刀组装、与料仓的链接螺栓的紧
固件等
3 其它 地脚螺栓不在供货范围内
主要外购件要求:
序号 设备名称 厂家名称 1 电动机
2 减速机 江苏泰隆或江阴减速机厂 3 回转支承 马鞍山方圆或徐州回转支承
4. 技术文件
4.1(应提供的主要技术文件
4.1.1. 乙方对下列技术资料必须在中标后7天内交付甲方和设计方。签订技
术协议一周(七天)内，乙方必须向甲方和设计方各提供以下设备资料一式三份，图
纸资料需提供电子文档，文字部分采用WORD文档，图纸采用CAD格式。
(1)文字资料
应包含如下内容:设备的详细性能规格，各机械部件的组成部分，安装使用说
明，设备的供货范围及详细数量、规格，电机一览表，检测项目一览表，控制项目
一览表，对基础和地脚载荷设计的要求，控制方案等。
(2)图纸资料
设备总装配图:标注最大外形尺寸，上法兰装配尺寸，设备基础布置图及各点
负荷(动、静荷载)，设备总质量及装机容量，检修最重件尺寸、重量及起吊高度尺
寸和所需的空间距离详图等。 电气图:个电机接线盒的定位尺寸、联锁要求框图。
(3)满足设计单位施工图设计的其他详细资料。
4.1.2 供货时随机提供的资料:
设备的总装配图;
设备安装、运行使用说明书;
装箱单，供货清单，易损件清单(含图纸)，备件表(含图纸) 4.1.3 最终图纸
应注明订货合同号并有明显的最终版标记。
5. 其他事宜
5.1 设备的包装、运输等事宜见本协议所关联的商务合同。 5.2 本技术协议
中未明确到遗漏的由乙方补全。
5.3 本协议再未尽事宜，双方友好协商。
5.4 本协议签订后，乙方40天内将设备运至甲方现场。
5.5 本技术协议是设备供货合同不可分割的组成部分，与合同具有同等法律效
力。
5.6 本技术协议双方签字后生效。
5.7 本协议一式六份，甲方四份，乙方二份。
甲方:天津荣程祥矿产有限公司
负责人:
日期:2010-7-1
乙方:新乡市新龙机械有限公司
负责人:
日期:2010-7-1
