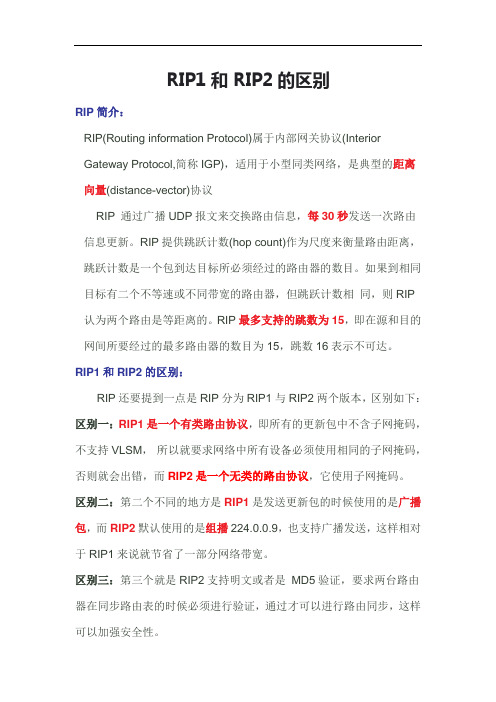

RIP1和RIP2的区别RIP简介:RIP(Routing information Protocol)属于内部网关协议(Interior Gateway Protocol,简称IGP),适用于小型同类网络,是典型的距离向量(distance-vector)协议RIP 通过广播UDP报文来交换路由信息,每30秒发送一次路由信息更新。

RIP提供跳跃计数(hop count)作为尺度来衡量路由距离,跳跃计数是一个包到达目标所必须经过的路由器的数目。

如果到相同目标有二个不等速或不同带宽的路由器,但跳跃计数相同,则RIP 认为两个路由是等距离的。

RIP最多支持的跳数为15,即在源和目的网间所要经过的最多路由器的数目为15,跳数16表示不可达。

RIP1和RIP2的区别:RIP还要提到一点是RIP分为RIP1与RIP2两个版本,区别如下:区别一:RIP1是一个有类路由协议,即所有的更新包中不含子网掩码,不支持VLSM,所以就要求网络中所有设备必须使用相同的子网掩码,否则就会出错,而RIP2是一个无类的路由协议,它使用子网掩码。

区别二:第二个不同的地方是RIP1是发送更新包的时候使用的是广播包,而RIP2默认使用的是组播224.0.0.9,也支持广播发送,这样相对于RIP1来说就节省了一部分网络带宽。

区别三:第三个就是RIP2支持明文或者是MD5验证,要求两台路由器在同步路由表的时候必须进行验证,通过才可以进行路由同步,这样可以加强安全性。

有类路由无类路由是什么:根据你的IP地址属于ABC哪一类,可以判断出你所在的网络地址,可是因为实际中有许多小网络共用一个C类地址情况的存在,实际上每个小网络的网络地址不是真正意义上的C类地址,而是加了子网掩码的。

地址汇总的含义就是提取其网络地址,有类路由提取出来的是真正属于ABC类的网络地址,而无类路由提取出来的是每个小网络真正的网络地址,它并不属于ABC中的任何一类。

.RIP的配置防止路由环路水平分割:Rip split-horizon 接口下,默认开启(NBMA网络例外)毒性反转:Rip poison-reverse 接口下,默认关闭,水平分割与毒性反转同时开启,只有毒性反转生效。

计算机网络第五版考试题题库及答案(全)

计算机网络第五版考试题题库及答案(全)
8
15.城域网采用 WAN 技术。 (×

16.计算机网络与分布式系统的主要区别不在于它们的物理结构,而 是在于高层软件上。 ( √ ) )
17.在 TCP/IP 体系中,IP 属于应用层协议。 (×
18.网络协议的三要素是语义、语法与层次(时序)结构。 ( √ ) 19.随机走动法具有良好的隐蔽性,在军用网中经常使用。 (√ )
4.分组交换只能提供无连接的服务。 ( × ) 5.每个域只能有一个域控制器。 (× ) )
6.一个局域网就是一个自治系统(AS) 。 (√ 7.帧中继网是一种局域网。 ( × ) 8.广播式网络中无需网络层。 ( √ )
9.Windows2000 下,系统能自动检测任何类型的打印机,不需要系 统关闭或重新启动。 ( × )
数据链路层的主要任务是在相邻结点间的线路上无差错地传送以帧为单位的数据网络层的主要任务是选择合适的路由应用层的主要任务就是将各种应用进行标准化
计算机网络模拟试题及参考答案
一、填空题 1. ___数据链路____层的主要任务是在相邻结点间的线路上无差错地 传送以帧为单位的数据,__网络_____层的主要任务是选择合适的路 由,__应用_____层的主要任务就是将各种应用进行标准化。 2.136.78.48.16 是 B 类 IP 地址,若子网掩码为 255.255.252.0,则 该地址的子网号是 111111,主机号是 0000010000。 3. 最常用的差错检测方法有奇偶校验和__循环冗余检测 (CRC) _____ 等。 4.常用的传输介质分为有线介质和无线介质,有线介质中的双绞线 分为非屏蔽双绞线(UDP) ,屏蔽双绞线(STP) 。 5.将数字数据调制为模拟信号,常用的调制方法有调幅,调相和调 频。 6.网络协议的三个基本要素是指语法,语义,同步。 7. “好消息传播得快,而坏消息传播得慢”是路由信息协议(RIP) 的特点。 8.在 C/S 结构中,客户机和服务器之间仅仅需要传递请求和服务结 果,实现了客户机和服务器的合理分工和协调操作。 9.IP 地址分网络号和主机号两部分。 10.一个数据信号采用 32-QAM 调制后,数据速率为 25Kbps,请计算

RIP概述

RIP概述
RIP
RIP概述
Routing Information Protocol
动态路由协议
距离矢量路由协议 IGP
RIP概述
Байду номын сангаас
最小跳数作为路由选择度量标准
是一种无类路由协议
数字RIP
端口号 15 老化时间 3 管理距离&清除时间 0.9 更新时间 不可达跳数 最大跳数 版本数 224.0.0.9 组播地址
RIP优化
3、偏移量列表
基本配置
(config)# access-list 1 permit 172.16.0.0 0.0.255.255 (config-router)# offset-list 1 out 3 fa0/1
RIP优化
1、被动接口
只允许进不允许出
基本配置
(config-router)#passive-interface {default |interface-type interface-num}
RIP优化
2、单播更新
基本配置
Router(config-router)# neighbor ip-address
(config)# router rip
2、定义版本
(config-router)# version 2
3、定义关联网络
(config-router)# network 网络号
4、关闭自动汇总
(config-router)# no auto-summary
5、手工汇总
(config-if)# ip summary-address rip
16
30
120
520 180
RIP的防环机制
1、水平分割

RIP协议

RIP协议

1. RIP协议是有类的路由协议,它不支持VLSM,汇总以及CIDR。

由于以上特性RIP协议只能通告主类网络号,RIP中通告子网格式如下:NETWORK 10.0.0.0。

这样就通告了一个标准的10的A类网络,因为1-126是A类的网络号,我想这也是RIP协议中通告不用子网掩码的原因吧。

再深入思考,由于RIP不支持VLSM,也就是说一个广播域必须独占一个网段,哪怕一根小小的串口线也需要占用一个标准的C类网段,否则会出现路由黑洞和环路。

再加上RIP协议不支持汇总,这样的结果是在同一个网络中使用RIP协议比起使用其它协议产生的路由条目是最多的。

更可怕的是每隔30秒他还要把这个庞大的路由表广播一次,有句话怎么说来着:长得胖不是你的错,出来吓人就是你的不对了。

2. RIPv1采用广播来发送路由表,这样不管跟路由器相连的是主机还是没有跑RIP协议的路由器都会周期性的收到RIP路由表,既浪费带宽又损耗设备的性能。

(RIP自己也感觉不好意思了,所以在升级到v2时改成组播了)3. RIP协议的收敛速度很慢,而且RIP V1是不支持触发更新的。

这样一个网络DOWN掉之后,直连的路由器只会按部就班的在他的30秒时把这个消息发出去,之后就30秒过一个路由器,30秒过一个路由器。

太慢了4. 采用极不合理的跳数作为度量值,而且又将跳数作为防环路手段之一,(16跳为不可达)。

这样既影响网络设计限制网络规模,还常常导致次优路径优先5. 虽然RIP有最大条数,水平分割,路由毒化,毒性逆转,保持时间这5个防环措施,仍然是容易出现路由环路的,根源就是RIP为距离矢量型路由协议!介绍RIP的资料都会在开头说一句:适用于小型网络。

只要RIP还是距离矢量型协议,还以跳数为度量值,它就只能在小型网络中偶尔出场。

最后用一句话来总结:先天不足,后天无补。

RIP

RIP

3:其他消息
当在点到点串行链路上启用RIP触发扩展特性(rip triggered)时, RIP使用类型9的请求消息,类型10的响应消息,类型11的确认消息。并且 具有5s*6次的最大重传机制。
2-3:RIP的主要计时器
1:更新计时器(update)
规定了响应消息被周期发送的时间,这是路由协议的基本同步参数。 默认为30s。
2-2:RIP的消息类型
1:请求消息(request)
类型1,用于请求下一跳路由器路由表信息。在两种情况下发送,1: 接口启动RIP的时候,发送一条;2:清空路由表的时候(clear ip route *),连发3条。
2:响应消息(response)
类型2,用于发送本路由器路由表信息。当接收到请求消息时,会立 即发送响应消息,并且目的地址为请求方地址。随后周期发送,默认为每 30s(更新计时器)发送一次,目的地址为广播地址。
1-5:距离和矢量
1.0.0.0/24
.1 1.1.1.0/24
.2 1.2.2.0/24
1.3.3.0/24
R1#show ip route 1.0.0.0/24 is subnetted, 4 subnets R 1.3.3.0 [120/2] via 1.1.1.2, 00:00:03, FastEthernet0/0 R 1.2.2.0 [120/1] via 1.1.1.2, 00:00:13, FastEthernet0/0 C 1.1.1.0 is directly connected, FastEthernet0/0 C 1.0.0.0 is directly connected, Loopback0 距离矢量名称的由来是因为路由是以矢量(距离、方向)的方式被通告出去 的,其中距离是根据度量定义的,方向是根据下一跳路由器定义的。 ——《TCP/IP路由技术第一卷》 R 1.3.3.0 [120/2] via 1.1.1.2, 00:00:03, FastEthernet0/0 目标1.3.3.0/24网络,在下一跳路由器1.1.1.2方向,途中需要经过2个路由器。

LAB-2-1:升级到无类路由协议

LAB-2-1:升级到无类路由协议

实验2-1:无类路由协议【实验目的】:在本次实验中,你将安装路由信息协议第二版(RIPV2)。

在完成本次实验之后,你需要完成下列任务:• 连接到网络中所有的设备,并且对使用RIPV2布署完整的网络明确的概念。

• 理解RIPV2的一些特性,如支持缺省路由,可变长度的子网掩码(VLSM )和路由聚合。

•理解VLSM 怎么使网络更有效。

【实验拓扑】:BBR2BBR1PxR1PxR2PxR4F0/0 . 2.1 F0/0F0/0 .2.1 F0/0.3 F0/0F0/0 .4S1/0 .3S1/0 .4S1/1 .1.2 S1/110.x.0.y10.x.2.y10.x.1.y10.254.0.254S1/0 S1/0S1/0S1/0172.31.x.1172.31.xx.1172.31.x.2 172.31.xx.2172.31.x.3172.31.xx.4FR12341 102 – 201 1 103 – 301 1 104 – 401 2 201 – 102 2 203 – 302 2 204 – 402 3 301 – 103 3 302 – 203 3 304 – 403 4 401 – 104 4 402 – 204 4 403 - 30410.x.0.0 /16注意:图中x为所在机架编号,y为路由器编号。

【实验帮助】:如果出现任何问题,可以向在值的辅导老师提出并请求提供帮助。

【命令列表】:【任务一】:探索有类路由选择。

使用TELNET或者其他终端程序建立与路由器建立联接。

记住在本实验中x是你的机架编号,y是你的路由器编号。

实验之前,导入初始的路由器配置。

实验过程:第一步:在所有的路由器上配置使用RIP 版本1,并发布网络(10.0.0.0)和,在帧中继边界路由器上,同时发布B类网络172.31.0.0。

第二步:使用命令version 1明确的指定使用RIPv1。

缺省情况下,路由器发送和接收版本1和版本2的路由,设置路由器使用版本1以防止骨干路由器同时运行两种版本。

TCPIP路由技术第二卷_02_BGP-4

2.1 无类别域间路由自治系统与外部路由协议的创建解决了20世纪80年代Internet的扩展性问题,但是,到了20世纪90年代早期,Internet出现了各种不同的扩展性问题,如下所述:∙Internet路由表爆炸。

以指数增长的路由表开始变得难以管理(包括路由器的处理时间以及管理员),仅仅是路由表尺寸就已经耗用了大量的Internet资源,再加上日复一日的拓扑结构变化以及网络的不稳定性,使得Internet更加不堪重负。

∙B类地址空间的逐渐耗尽。

截止到1993年1月,16 382个B类地址已经被分配了7 133个,如果以1993年的地址分配速度,那么整个B类地址空间将在两年不到的时间内被分配完毕(如RFC 1519所述)。

∙全部32位IP地址空间的最终耗尽。

无类别域间路由为前两个问题提供了短期解决方案,另一个短期解决方案就是将在第4章中讨论的NAT(Network Address Translation,网络地址转换)。

这些解决方案为Internet 架构师们赢得了足够的时间来创建一个拥有足够地址空间的新IP版本,在这一思路下创建的IPng(IP Next Generation,下一代IP)最终形成了IPv6(IPv6采取了128位的地址格式)。

将在第8章中讨论的IPv6技术是第三个问题的长期解决方案,但非常有趣的是,CIDR和NA T都取得了巨大的成功,以至于很少再有人像当初那样迫切地希望将网络迁移到IPv6。

CIDR仅仅是一种明智地利用了Internet分层结构的地址汇总方案,因而在进一步讨论CIDR之前,有必要先回顾一下汇总和无类别路由选择,并了解一下当前的Internet发展状况。

2.1.1 汇总概述汇总(summarization)或路由聚合(route aggregation)(详见《TCP/IP路由技术(第一卷)》)指的是用一个较不精确的地址来宣告一个连续的地址集合。

从本质上来看,汇总/路由聚合是通过减小子网掩码的长度直至屏蔽了所有被汇总地址的公共bit来实现的。

05RIP路由协议


RIPV1 RIPV2
案例研究八: RIPv2之不连续子网
知识点
RIPv2属于无类路由协议,在通告 网络过程中携带子网掩码。 RIPv2协议在缺省情况下会在主网 络边界上进行路由汇总,这一点和 RIPv1相同。 no auto-summary 命令关闭自动汇 总。
案例研究九: RIPv2的认证
注意事项
如果不指定使用偏移列表的接口,那么将在所有与访 问列表匹配的接口上修改所有的入站更新或出站更新。
如果不调用访问列表 (使用 0作为访问列表的序列号) 来进行匹配,偏移列表将修改所有的入站更新或出站 更新。 方向的选择
当一个偏移列表引起下一跳路由器通告的度量值比它 正在通告的路由更新的度量值更高时, 直到抑制计时 器 (holddown timer)超时前,这条路由都会被标记 为不可到达。
案例研究六: 触发更新(最小化更新信息)
R1(config)#interface s0 R1(config-if)#ip rip triggered //在接口上启用 触发更新 仅在串行链路上有效,以太网接口不支持触发 更新; 触发更新需要协商,链路的两端都需要配置;
debug ip rip
debug ip rip trigger
RIP计时器
更新计时器(30s) 【RIP_JITTER是CISCO
中专有的一个随机变量,它缩短到一般更
新时间的15%(即 4.5S)】 抑制计时器(180s) 无效计时器(180s)
清除计时器(240s)(无效计时器再过60S将
被清除)
RIP计时器
这4个 计时器可以通过下面的命令来操作: timers basic update invalid holddown flush 如果一台路由器的计时被改变了,那么这个RIP域中

RIP技术介绍.

RIPRIP(Routing Information Protocol,路由信息协议)是一种较为简单的内部网关协议(Interior Gateway Protocol,IGP),主要用于规模较小的网络中,比如校园网以及结构较简单的地区性网络。

对于更为复杂的环境和大型网络,一般不使用RIP。

由于RIP 的实现较为简单,在配置和维护管理方面也远比OSPF 和IS-IS 容易,因此在实际组网中仍有广泛地应用。

RIP 工作机制1. RIP 的基本概念RIP 是一种基于距离矢量(Distance-Vector)算法的协议,它通过UDP 报文进行路由信息的交换,使用的端口号为520。

RIP 使用跳数来衡量到达目的地址的距离,跳数称为度量值。

在RIP 中,路由器到与它直接相连网络的跳数为0,通过与其相连的路由器到达另一个网络的跳数为1,其余依此类推。

为限制收敛时间,RIP 规定度量值取0~15 之间的整数,大于或等于16 的跳数被定义为无穷大,即目的网络或主机不可达。

由于这个限制,使得RIP 不适合应用于大型网络。

为提高性能,防止产生路由环路,RIP 支持水平分割(Split Horizon)和毒性逆转(Poison Reverse)功能。

2. RIP 的路由数据库每个运行RIP 的路由器管理一个路由数据库,该路由数据库包含了到所有可达目的地的路由项,这些路由项包含下列信息:目的地址:主机或网络的地址。

下一跳地址:为到达目的地,需要经过的相邻路由器的接口IP 地址。

出接口:转发报文通过的出接口。

度量值:本路由器到达目的地的开销。

路由时间:从路由项最后一次被更新到现在所经过的时间,路由项每次被更新时,路由时间重置为0。

路由标记(Route Tag):用于标识外部路由,在路由策略中可根据路由标记对路由信息进行灵活的控制。

关于路由策略的详细信息,请参见“IP 路由分册”中的“路由策略配置”。

3. RIP 的启动和运行过程RIP 启动和运行的整个过程可描述如下:路由器启动RIP 后,便会向相邻的路由器发送请求报文(Request message),相邻的RIP 路由器收到请求报文后,响应该请求,回送包含本地路由表信息的响应报文(Response message)。

OSPF、RIP、MPLS、STP、VTP

OSPF协议OSPF协议工作原理:开放式最短路径协议是一种内向型自治系统的路由协议,但是,该协议同样能够完成在不同自治系统内收发信息的功能。

为了便于管理,开放式最短路径优先协议将一个自治系统划分为多个区域。

在自治系统所划分出的各个区域中,区域0作为开放式最短路径优先协议工作下的骨干网,该区域负责在不同的区域之间传输路由信息。

而在不同区域交接出的路由器也被称作区域边界路由器(Area Boarder Routers),如果两个区域边界路由器彼此不相邻,虚链路可以假设这两个路由器共享同一个非主干区域,从而使这两个路由器看起来是相连的。

此外,对于这些划分出的区域来说,各个区域自身的网络拓扑结构是相互不可见的,这样就使得路由信息在网络中的传播大大减少,从而提高了网络性能。

在开放式最短路径优先协议中引入了链路状态的概念。

所谓链路状态,其包含了链路中附属端口以及量度信息。

链路状态公告(Link-State Advertisements)在更新路由器的网络拓扑结构信息库时被广泛应用。

路由器中的网络拓扑结构数据库就是对于同一区域中所有路由器所发布的链路状态公告的收集,整理,从而形成以整个网络的拓扑结构图。

链路状态公告将会在自治系统的所有区域中传播,而同一区域中的全部路由器所广播的链路状态公告是相同的。

但是,对于区域边界路由器来说,这些路由器则负责为不同的区域维持其相应的拓扑结构数据库。

开放式最短路径协议定义了两种路由通路,分别为区域内路由通路和区域间路由通路。

如果起始点和目的终点在同一区域中,数据分组将会直接从起始点传到目的终点,这叫做区域内路由通路。

同理,当起始点和目的终点不在同一区域中的信息传输,叫做区域间路由通路。

而区域间路由通路则要更加复杂。

由于起始点和目的终点不在同一区域中,数据分组将首先会从起始点传到其所在区域的区域边界路由器。

之后,通过骨干区域中的路由数据库,数据分组将会被传输送到目的终点所在区域的区域边界路由器上,进而通过该路由器最终传输到目的终点。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

八、RIP-连续网络中的无类路由环境 实验拓扑:

1、ip地址表: R1 LO/0 192.168.10.17/28 R1 S2/0 192.168.10.5/30 R2 S2/0 192.168.10.6/30 R2 S3/0 192.168.10.9/30 R3 S2/0 192.168.10.10/30 R3 LO/0 192.168.10.33/27

2、 R1的配置: R1(config)#interface loopback 0 %LINK-5-CHANGED: Interface Loopback0, changed state to up %LINEPROTO-5-UPDOWN: Line protocol on Interface Loopback0, changed state to upR1(config-if)#ip address 192.168.10.17 255.255.255.240// 此为28位的掩码 R1(config-if)#exit R1(config)#interface serial 2/0 R1(config-if)#ip address 192.168.10.5 255.255.255.252// 此为30位的掩码 R1(config-if)#no shutdown R1(config-if)#exit R1(config)#router rip// 启动rip协议 R1(config-router)#network 192.168.10.0//通告直连网络

R2的配置: R2(config)#interface serial 2/0 R2(config-if)#ip address 192.168.10.6 255.255.255.252 R2(config-if)#clock rate 64000 R2(config-if)#no shutdown %LINK-5-CHANGED: Interface Serial2/0, changed state to up R2(config-if)# %LINEPROTO-5-UPDOWN: Line protocol on Interface Serial2/0, changed state to up R2(config-if)#exit R2(config)#interface serial 3/0 R2(config-if)#ip address 192.168.10.9 255.255.255.252 R2(config-if)#no shutdown %LINK-5-CHANGED: Interface Serial3/0, changed state to up R2(config-if)#exit R2(config)#router rip// 启动rip协议,此时是由的是ripv1,v1表示版本1 R2(config-router)#network 192.168.10.0//通告直连网络

R3的配置: R3(config)#interface loopback 0 %LINK-5-CHANGED: Interface Loopback0, changed state to up %LINEPROTO-5-UPDOWN: Line protocol on Interface Loopback0, changed state to upR3(config-if)#ip address 192.168.10.33 255.255.255.224 R3(config-if)#exit R3(config)#interface serial 2/0 R3(config-if)#ip address 192.168.10.10 255.255.255.252 R3(config-if)#no shutdown %LINK-5-CHANGED: Interface Serial2/0, changed state to down R3(config-if)#exit R3(config)#router rip// 启动rip协议,此时是由的是ripv1,v1表示版本1 R3(config-router)#network 192.168.10.0 //通告直连网络

根据上个实验的结论,可见此网络结构属于连续网络!

在R1和R2查看路由信息结果如下: R1#show ip route Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2 E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area * - candidate default, U - per-user static route, o - ODR P - periodic downloaded static route Gateway of last resort is not set 192.168.10.0/24 is variably subnetted, 3 subnets, 2 masks C 192.168.10.4/30 is directly connected, Serial2/0 R 192.168.10.8/30 [120/1] via 192.168.10.6, 00:00:20, Serial2/0 C 192.168.10.16/28 is directly connected, Loopback0 R1#

R2#show ip route Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2 E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area * - candidate default, U - per-user static route, o - ODR P - periodic downloaded static route Gateway of last resort is not set 192.168.10.0/30 is subnetted, 2 subnets C 192.168.10.4 is directly connected, Serial2/0 C 192.168.10.8 is directly connected, Serial3/0 R2#

结论: 可见R1学习到了与R2直连的/30的子网192.168.10.8/30,R2没有学习到与R1直连的/28的子网192.168.10.16/28;RIPv1在连续网络的无类路由中只能学习到与自身直连网络的子网掩码相匹配的路由信息! --------------------------------------------------------------------------------------------------------- 上面R1、R2、R3的配置中将RIPv1改为RIPv2; 改前:(以R1为例) R1(config)#router rip// 启动rip协议 R1(config-router)#network 192.168.10.0//通告直连网络 改后: R1(config)#router rip// 启动rip协议 R1(config-router)#version 2// 启动ripv2协议 R1(config-router)#network 192.168.10.0//通告直连网络

在R1和R2查看路由信息结果如下: R1#show ip route Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2 E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area * - candidate default, U - per-user static route, o - ODR P - periodic downloaded static route Gateway of last resort is not set 192.168.10.0/24 is variably subnetted, 4 subnets, 3 masks C 192.168.10.4/30 is directly connected, Serial2/0 R 192.168.10.8/30 [120/1] via 192.168.10.6, 00:00:21, Serial2/0 C 192.168.10.16/28 is directly connected, Loopback0 R 192.168.10.32/27 [120/2] via 192.168.10.6, 00:00:21, Serial2/0 R1# R2#show ip route Codes: C - connected, S - static, I - IGRP, R - RIP, M - mobile, B - BGP D - EIGRP, EX - EIGRP external, O - OSPF, IA - OSPF inter area N1 - OSPF NSSA external type 1, N2 - OSPF NSSA external type 2 E1 - OSPF external type 1, E2 - OSPF external type 2, E - EGP i - IS-IS, L1 - IS-IS level-1, L2 - IS-IS level-2, ia - IS-IS inter area
