通风机简介

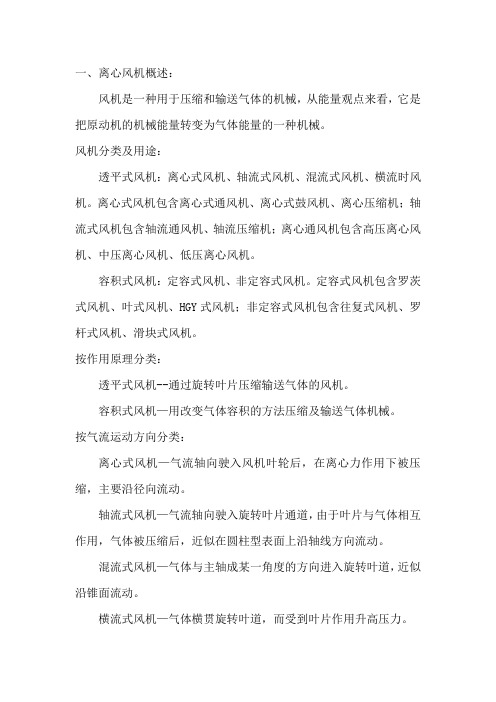

风机的分类 一、 按工作原理分类 离心 透平机械 轴流 混流 气体压缩和气体输送机械 回转式 容积式机械 往复式 透平风机的共同特点是通过旋转叶片将机械能转变成气体能量，又称叶片式机械，透平是外来语，即Turbine的音读。 二、 按气体出口压力分 1、 通风机―― 大气压为101325Pa,气体温度为20°C,出口升压不大于15000Pa。（一般出口压力为表压） 2、 鼓风机―― 出口压力在(116000～350000)Pa。（出口为绝对压力） 3、 压缩机――出口压力大于350000Pa。 高压离心通风机：升压为2940-15000Pa; 中压离心通风机：升压为980-2940Pa; 低压离心通风机：升压在980Pa以下; 高压轴流通风机：升压为490-4900Pa; 低压轴流通风机：升压在490Pa以下; 三.按用途分类： (1)一般用途离心通风机－用于建筑物的通风换气以及工业炉的送风，如4-72、4-79、6-23、6-30、9-19、9-26等均属此类。 (2)排尘离心通风机－用于排送含有灰尘的空气，如砂轮磨粒、锯屑、刨花以及气力输送等，如C6-48、C4-73系列均属此类。 (3)煤粉离心通风机－用于热电厂输送煤粉，如M7-29、M9-26等系列均属此类。 (4)锅炉离心引风机－用于热电站和其他蒸汽锅炉送风及排烟，送风的称通风机，排烟的称引风机，如G4-73、Y4-73、Y5-47、Y5-48、GG2-10、GY2-10等系列均属此类。 (5)矿井离心通风机－用于矿井通风换气，结构与一般用途的大型离心通风机基本相同，由于矿井工作条件，风机大都为吸出式，所以在风机进出口都有进气室和节流装置。 (6)防腐离心通风机－用于排送腐蚀性气体，一般根据订货要求将一般用途风机涂上耐酸漆或衬橡胶来满足要求。 (7)防爆离心通风机－用于排送易燃易爆气体，此类风机的叶轮材料大多为金属铝。 (8)高温离心通风机－用于排送温度为250°C以上的气体，主要用于冶金、电站、化工等行业。 (9)其他用途的通风机－为个别专门用途设计的通风机。 Ⅱ离心通风机的全称包括： 名称、型号、机号、传动方式、旋转方向、出风口位置等六部分。 1.型号：由基本型号、补充型号组成，共分三组，中间用短横隔开。基本型号占前两组，用风机最高效率点时的全压系数乘10取其整数和比转数表示。补充型号占最后一组，用风机吸入型式代号(表1)和设计序号表示。 为了区别采用相同的基本型号和用途不同的风机，在基本型号前可冠以用途代号(表2) 表1 代号 0 1 2 风机进口型式 双侧吸入 单侧吸入 二级串联吸入 表2

用途类别 代号 用途类别 代号 汉字 简写 汉字 简写 一般通用通风换气 通用 T 煤粉吹送 煤粉 M 防爆气体通风换气 防爆 B 谷物粉末吹送 粉末 FM 防腐蚀气体通风换气 防腐 F 热风吹送 热风 R 工业冷却水通风 冷却 L 高温气体输送 高温 W 微型电动吹风 电动 DD 烧结炉烟气 烧结 SJ 船舶用通风换气 船通 CT 空气动力 动力 DL 纺织工业通风换气 纺织 FZ 高炉鼓风 高炉 GL 矿井主体通风 矿井 K 转炉鼓风 转炉 ZL 隧道通风换气 隧道 SD 煤气鼓风 煤气 MQ 锅炉通风 锅炉 G 化工气体输送 化工 HQ 船舶锅炉通风 船锅 CG 石油炼厂气体输送 油气 YQ 船舶锅炉引风 船引 CY 天然气输送 天气 TQ 工业锅炉通风 工业 GY 降温凉风用 凉风 LF 锅炉引风 锅引 Y 冷却用 冷却 LD 排尘通风 排尘 C 空气调节用 空调 KT 2.机号 风机叶轮外径的分米数(dm)表示。 3.传动方式 规定为六种型式，用(表3)规定表示 表3 代号 A B C D E F 传动 方式 电机直接传动 悬臂支承皮带轮在轴承中间 悬臂支承皮带轮在轴承外侧 悬臂支承 联轴器传动 双支承 皮带轮传动 双支承 联轴器传动 4.旋转方向 风机的旋向分为左、右旋二种，其区分方法是，从传动方向正视叶轮，风机工作时叶轮顺时针旋转的为右旋，反之则为左旋。 5.出风口位置 风机的出风口一般制成90度，如用户有特殊要求，可在订单上注明(风机的各种出口角度见下图) 以下视图均从电机一端正视 全称举例：锅炉离心通风机G4－73－11No.10D右90° G 4 —73 — 1 1 No.10 D 右 90°

风机出风口位置 叶轮向右旋转(顺时针方向) 传动方式为联轴器传动 风机机号，叶轮直径为1000 风机设计顺序为第一次 单吸入进风 风机的比转数 风机的压力系数0.4 风机的用途代号 三、 通风机类型

1、离心风机简介 a前向叶轮---通常升压较高，风机性能曲线较陡。压力系数较高，比转速较低，整个曲线上功率变化较大。 b后向叶轮---流量大，升压较前向低，性能曲线较平坦，整个曲线上功率变化较前向小，效率较高。 c径向叶轮---升压介于前向与后向之间，一般用在含尘量较大的耐磨叶轮。 离心风机基本结构： 主要零部件：叶轮、机壳、进风口、进气箱、调节门、出口扩压器、主轴、轴承座、联轴器（皮带轮）等组成。 叶轮---通过旋转对气体做功，使气体获得动能和静压能，气体离开叶轮后仍具有一定的速度进入机壳。 机壳---气体离开叶轮进入机壳，在机壳中速度降低，将部分动压能转换为静压能而离开通风机，进入系统。机壳内壁型线为近阿基米德螺旋线。 进风口（集流器）--- 作用是保证气流能均匀地充满叶轮进口截面，降低流动损失。 进气箱---当通风机进风口之前需接弯管，将使叶轮进口截面上的气流更不均匀，因此在进风口之前增设进气箱，以改善气流的流动状况。长：宽=2:1，进气面积≥1.5倍叶轮进口面积。 调节门---调节性能，扩大通风机的使用范围，一般有导叶调节和挡板调节。 出口扩压器---为了更有效增加静压，降低出口速度，在蜗壳出口处增设扩压角θ，θ一般取6～10°，长度不超过1.5D。 主轴---传递动力，通常取中碳调质钢。一般要计算刚度和强度。 联轴器---传递动力，弹性联轴器、刚性联轴器、刚挠性联轴器。 皮带轮---传递动力。 2、轴流风机简介 轴流风机，气流轴向进轴向出，与离心相比，噪声高，风量大，压力低。 轴流风机基本叶型： a机翼型叶片叶轮，风量大，压力较高，高效率。 b镰刀型叶片叶轮，特点是噪声较低。 c增弧型叶片，适用于射流风机。 d减弧型对称叶片，适用于可逆风机 e平板叶片 轴流风机基本结构： 主要零部件：叶轮、机壳、集流器、导叶、进气箱、调节门、出口扩压器、主轴、轴承座、联轴器等组成 3、 混流风机 混流风机，是为了提高轴流风机的压力，将叶片变异（子午加速），轮毂为圆锥型，气流沿倾斜方向流出叶轮，压力比轴流风机高，流量比离心风机大，在教课书中也称为子午加速风机。混流风机主要零部件与轴流风机基本相同。 4、特性曲线

离心风机 轴流风机 四、 通风机无因次参数 将通风机的主要性能参数：流量Q(m3/s)、压力P(Pa)、功率N(kW)转速n(rpm)与通风机的特性值：叶轮外径D(m)、叶轮外缘的圆周速度u(m/s)以及气体密度ρ(kg/m3)之间的关系用无因次参数来表示。 1、 压力系数

2、 流量系数 3、 功率系数 4、 比转速 5、 通风机的相似换算 风机主要参数： 流量：单位时间内流过风机的空气数量。一般为体积流量，单位为m3/h（立方米/小时），或l/s(升/秒)、m3/s（立方米/秒）,是选型必须参数。 压力：风机的全压或静压，单位Pa（帕），是选型必须参数。

出口速度：即出风口风速，单位m/s(米/秒)，是选型时的参考参数，目的是控制噪声，减少动压损失保证运行可靠。（在设计防爆风机时注意工艺气体的最高流速） 进风口的空气密度：单位Kg/m3(千克/立方米)，无特别说明时，默认为标准状态，空气温度为20°C，密度为1.2 Kg/m3。 气体属性：包括成分（除空气外的）, 无特别说明时为空气。 通风机的转速、叶轮直径或气体密度发生变化，则性能参数换算公式如下： 换 换 算 算 公 条 式 件

项 目

D2≠D2m n≠nm m D2=D2m n=nm m D2=D2m n≠nm m D2≠D2m

n=nm

m

压力换算 222

2mmmm

PDn

PDn





 mm

PP

 2mmPnPn 2

2

2mm

PD

PD





流量换算 322mmmQDnQDn mQQ mmQnQn 32

2mm

QD

QD





功率换算 532

2mmmm

NDn

NDn







mm

N

N

 3mmNnNn 5

2

2mm

ND

ND





效 率 m



噪声：允许的最大噪声级，一般用声功率级及倍频程声功率级，单位dB(分贝)常用A计权噪声级表示，dB（A）(分贝)，A计权噪声级比较符合人耳感知的噪声，噪声是选型时的参考项。 8倍频程——噪声含有不同的频率成分，大多数感受到的频率在50Hz～20000Hz，将噪声频率范围划分成多个范围——称为频带，频带的频率范围
