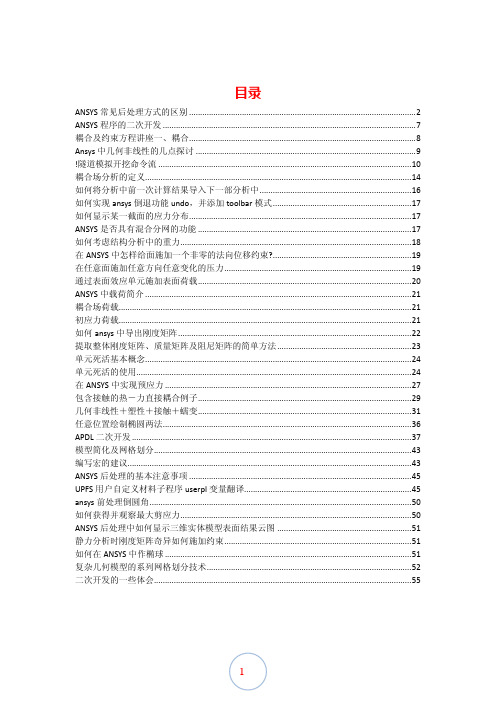

ansys常见技巧汇总
ANSYS第3章 网格划分技术及技巧(完全版)
ANSYS第3章网格划分技术及技巧(完全版)ansys第3章网格划分技术及技巧(完全版)ANSYS简介（5）——网格生成技术与技巧网格划分技术及技巧、网格划分控制及网格划分高级技术第三章网格生成技术与技巧3.1定义单元属性几何模型3.2网格控制的元素类型/实常数/材料属性/梁截面/集合元素属性单元形状控制及网格类型选择/单元尺寸控制/内部网格划分控制/划分网格3.3网格划分高级技术面映射网格划分/体映射网格划分/扫描体网格生成/单元有效性检查/网格修改3.4网格划分实例基本模型网格生成/复杂曲面模型网格生成/复杂体积模型网格生成创建几何模型后，必须生成有限元模型才能分析计算，生成有限元模型的方法就是对几何模型进行网格划分，网格划分主要过程包括三个步骤：（1）定义单位属性单元属性包括：单元类型、实常数、材料特性、单元坐标系和截面号等。
⑵定义网格控制选项★ 设置网格的大小和数量除以几何像素边界；★ 没有固定的网格密度可供参考；★可通过评估结果来评价网格的密度是否合理。
⑶生成网格★ 进行网格生成，生成有限元模型；★ 可以分割和清除的网格；★ 局部优化。
3.1定义单元属性I.定义单元类型1定义单元类型命令：et,itype,ename,kop1,kop2,kop3,kop4,kop5,kop6,inopritype-用户定义的单元类型的参考号。
ename-ansys单元库中给定的单元名或编号，它由一个类别前缀和惟一的编号组成，类别前缀可以省略，而仅使用单元编号。
kop1~kop6-单元描述选项，此值在单元库中有明确的定义，可参考单元手册。
也可通过命令keyopt进行设置。
不工作-如果该值为1，则不会输出该类型装置的所有结果。
例如：et，1，link8！定义参考号为1的link8单元；你也可以用et，1，8来定义et，3，4！用参考号3定义beam4单元；它也可以用ET，3,4来定义2.单元类型的keyopt命令：keyopt、itype、knum、valueitype-由et命令定义的单元类型参考号。
学习ansys的一些心得
学习ansys的一些心得（送给初学者和没有盟币的兄弟）1 做了布尔运算后要重画图形（删除实体）时：需拾取Utility Menu>Plot>Replot2 标点的输入是在英文状态下，“,”。
3 线段中点的建立：Modling>Creat>Keypoints>Fill between kps4 还不会环形阵列。
5 所谓杆系结构指的是长度远远大于其他方向尺寸（10：1）的构件组成的结构，如连续梁，桁架，钢架等。
6 静力学分析的结果包括结构的位移，应变，应力和反作用力等，一般是使用POST1处理（普通后处理器）和查看这些结果。
7 干系结构的静力学分析—平面桁架的建模，用NODE（节点），ELEMENT(元素)创建。
复杂体积的建模一般用KPS(关键点)，LINE（Straight line—直线），再生成面，再生成体。
8 如果输入的数据单位是国际单位制单位，则输出的数据单位也是国际制单位。
9 创建正六边形：Creat>Areas>Polygon>Hexagon.指定中心和半径。
10 由面沿线挤出体：Modling>Operate>Extrude>Areas>Along Lines.11 Ansys中没有Undo命令.需及时保存数据库文件.Def Shape Only:只显示变形图.Def + Undeformed:显示未变形的图.Def + Udef egde:显示未变形的图形的边界.13 用等高线显示：Plot Results>Contour Plot>Nodal Solu.14 模态分析用于分析结构的振动特性，即确定结构的固有频率和振型，它也是谐响应分析，瞬态动力学分析以及谱分析等其他动力学分析的基础。
15 Ansys的模态分析是线型分析。
任何非线型分析，例如，塑性，接触单元等，即使被定义了也将被忽略。
16 平面桁架：Beam(2D elastic 3) 厚壁圆筒：Solid(8 node 13)>Options(K3—Plane strain)17 一般材料的弹性模量（EX）：2e11.泊松比(PRXY)：0.3.密度：780018 做完静力学分析后，再做模态分析时，要再次求解，同时预应力效果也应该打开（PSTRES,on）.可以在命令行中输入：pstres,on 也可以用菜单路径：Solution>Analysis Type>Analysis Options.19 弹簧阻尼器单元：Combination-Spring damper 14.20 接触问题属于状态非线性问题，是一种高度非线性行为，需要较多的计算资源。
ansys经典版模型的尺寸测量
ansys经典版模型的尺寸测量Ansys经典版模型的尺寸测量引言在Ansys经典版中，尺寸测量是一个关键的工具，它可以帮助我们准确地获取模型的尺寸信息。
这在许多工程领域都非常重要，因为正确的尺寸测量可以确保设计和分析的准确性。
在本文中，我们将介绍Ansys经典版中尺寸测量的方法和技巧，以帮助读者更好地进行模型分析和设计。
测量方法在Ansys经典版中，有多种方法可以测量模型的尺寸，以下是其中的一些常用方法：•直接测量：最简单的方法是使用Ansys提供的直接测量工具。
这些工具包括线段测量、角度测量和面积测量等等。
通过在模型上点击两个点或多个点，我们可以快速获得线段的长度、角度的大小以及面积的值。
•引导测量：如果直接测量不够精确，我们可以使用引导测量工具。
引导测量工具可以根据我们提供的引导线或引导面来测量模型的尺寸。
这种方法可以在复杂的几何形状中获得精确的尺寸测量结果。
•断面测量：断面测量是另一种常用的尺寸测量方法。
它可以帮助我们测量模型中特定位置的截面尺寸。
通过在模型上指定一个平面，并选择一个交叉方向，我们可以得到该方向上的尺寸信息。
测量技巧除了上述的测量方法之外，以下是一些在进行尺寸测量时的常用技巧：•选择正确的坐标系：在进行尺寸测量之前，我们需要先选择一个正确的坐标系。
这可以确保我们在测量时使用正确的参考方向和单位。
•避免模型过于复杂：如果模型过于复杂，尺寸测量可能会变得困难。
在这种情况下，我们可以考虑简化模型或者只测量感兴趣区域的尺寸。
•多次验证测量结果：尺寸测量是一个重要的步骤，我们应该对测量结果进行多次验证，以确保测量的准确性。
可以使用不同的测量方法或者在不同的位置进行测量，以获取更加可靠的结果。
•利用软件功能：在进行尺寸测量时，我们可以充分利用Ansys经典版提供的软件功能。
例如，我们可以使用标注工具来记录测量结果，方便后续的分析和报告。
结论Ansys经典版提供了多种尺寸测量的方法和技巧，帮助我们准确地获取模型的尺寸信息。
ansys单元划分技巧[指南]
![ansys单元划分技巧[指南]](https://img.taocdn.com/s3/m/0eed4cc0b8f3f90f76c66137ee06eff9aff84952.png)
ansys单元划分技巧众所周知，对于有限元分析来说，网格划分是其中最关键的一个步骤，网格划分的好坏直接影响到解算的精度和速度。
在ANSYS中，大家知道，网格划分有三个步骤：定义单元属性（包括实常数）、在几何模型上定义网格属性、划分网格。
在这里，我们仅对网格划分这个步骤所涉及到的一些问题，尤其是与复杂模型相关的一些问题作简要阐述。
一、自由网格划分自由网格划分是自动化程度最高的网格划分技术之一，它在面上（平面、曲面）可以自动生成三角形或四边形网格，在体上自动生成四面体网格。
通常情况下，可利用ANSYS的智能尺寸控制技术（SMARTSIZE 命令）来自动控制网格的大小和疏密分布，也可进行人工设置网格的大小（AESIZE、LESIZE、KESIZE、ESIZE等系列命令）并控制疏密分布以及选择分网算法等（MOPT命令）。
对于复杂几何模型而言，这种分网方法省时省力，但缺点是单元数量通常会很大，计算效率降低。
同时，由于这种方法对于三维复杂模型只能生成四面体单元，为了获得较好的计算精度，建议采用二次四面体单元（92号单元）。
如果选用的是六面体单元，则此方法自动将六面体单元退化为阶次一致的四面体单元，因此，最好不要选用线性的六面体单元（没有中间节点，比如45号单元），因为该单元退化后为线性的四面体单元，具有过刚的刚度，计算精度较差；如果选用二次的六面体单元（比如95号单元），由于其是退化形式，节点数与其六面体原型单元一致，只是有多个节点在同一位置而已，因此，可以利用TCHG命令将模型中的退化形式的四面体单元变化为非退化的四面体单元，减少每个单元的节点数量，提高求解效率。
在有些情况下，必须要用六面体单元的退化形式来进行自由网格划分，比如，在进行混合网格划分（后面详述）时，只有用六面体单元才能形成金字塔过渡单元。
对于计算流体力学和考虑集肤效应的电磁场分析而言，自由网格划分中的层网格功能（由LESIZE命令的LAYER1和LAYER2域控制）是非常有用的。
