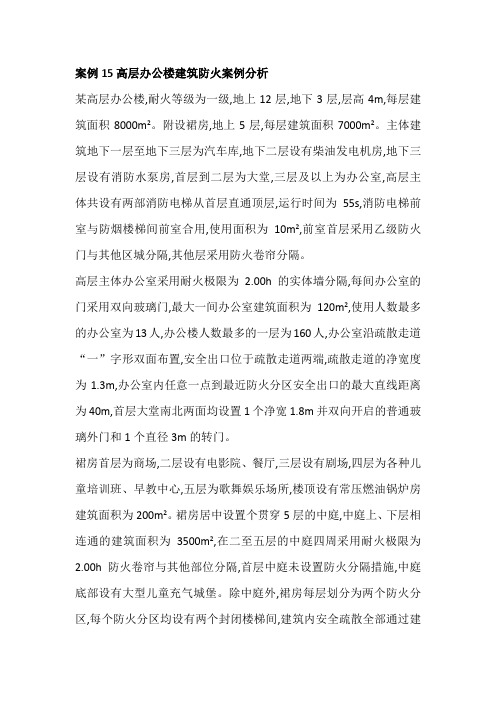

案例15高层办公楼建筑防火案例分析 审
案例15高层办公楼建筑防火案例分析某高层办公楼,耐火等级为一级,地上12层,地下3层,层高4m,每层建筑面积8000m2。
附设裙房,地上5层,每层建筑面积7000m2。
主体建筑地下一层至地下三层为汽车库,地下二层设有柴油发电机房,地下三层设有消防水泵房,首层到二层为大堂,三层及以上为办公室,高层主体共设有两部消防电梯从首层直通顶层,运行时间为55s,消防电梯前室与防烟楼梯间前室合用,使用面积为10m2,前室首层采用乙级防火门与其他区城分隔,其他层采用防火卷帘分隔。
高层主体办公室采用耐火极限为 2.00h的实体墙分隔,每间办公室的门采用双向玻璃门,最大一间办公室建筑面积为120m2,使用人数最多的办公室为13人,办公楼人数最多的一层为160人,办公室沿疏散走道“一”字形双面布置,安全出口位于疏散走道两端,疏散走道的净宽度为1.3m,办公室内任意一点到最近防火分区安全出口的最大直线距离为40m,首层大堂南北两面均设置1个净宽1.8m并双向开启的普通玻璃外门和1个直径3m的转门。
裙房首层为商场,二层设有电影院、餐厅,三层设有剧场,四层为各种儿童培训班、早教中心,五层为歌舞娱乐场所,楼顶设有常压燃油锅炉房建筑面积为200m2。
裙房居中设置个贯穿5层的中庭,中庭上、下层相连通的建筑面积为3500m2,在二至五层的中庭四周采用耐火极限为2.00h防火卷帘与其他部位分隔,首层中庭未设置防火分隔措施,中庭底部设有大型儿童充气城堡。
除中庭外,裙房每层划分为两个防火分区,每个防火分区均设有两个封闭楼梯间,建筑内安全疏散全部通过建筑内楼梯间进行疏散。
二层餐饮场所采用耐火极限为3.00h的防火隔墙分隔为多个厅、室,每个厅、室设有2个疏散门,疏散门通过长度为16m的疏散走道直通最近的安全出口。
三层剧场设有多个观众厅,每个观众厅面积均为420m2,观众厅采用耐火极限为2.00h的防火隔墙与舞台进行分隔。
该建筑防火设计其他事项均符合国家标准,并按照国家标准设置了相应的消防设施根据以上材料,回答下列问题1.指出该建筑平面布置存在的问题,并说明理由。
消防消防设施应用案例分析
第二篇消防设施应用案例分析在教材讲解之前，目前要用实际检测中发生的一个真实案例分析，来说明实际消防设备设施各系统的设置要求与规定，使得大家在具体学习教材案例分析过程中，首先掌握一种规律性的解析思路，便于大家熟悉、理解、直到完全掌握案例分析的常规解题思路与方法技巧。
消防检测中一个真实案例的分析过程与结论消防设施检测报告消防设施检测报告报告编号：受控编号：报告结论项目名称：职教中心7#楼综合结论第一节依据设计建造年代国家消防规范相关规定判定本楼为2009年建造，采用规范为《建筑设计防火规范》GB50016-2006 其设计所采用消防系统适合相关条款如下：（一）消防供配电设施11.1 消防电源及其配电11.1.1 建筑物、储罐（区）堆场的消防用电设备，其电源应符合下列规定：1.除粮食仓库及粮食筒仓工作塔外，建筑高度大于50.0m 的乙、丙类厂房和丙类仓库的消防用电应按一级负荷供电；2.下列建筑物、储罐（区）和堆场的消防用电应按二级负荷供电：1）室外消防用水量大于30L/s的工厂、仓库；2）室外消防用水量大于35L/s的可燃材料堆场、可燃气体储罐（区）和甲、乙类液体储罐（区）；3）座位数超过1500个的电影院、剧院，座位数超过3000个的体育馆、任一层建筑面积大于3000m2的商店、展览建筑、省（市）级及以上的广播电视楼、电信楼和财贸金融楼，室外消防用水量大于25L/s 的其它公共建筑；3.除本条第1.2款外的建筑物、储罐（区）和堆场等的消防用电可采用三级负荷供电；4.消防电源的负荷分级应符合现行国家标准《供配电系统设计规范》GB50052的有关规定。
该建筑总建筑面积11704m2，每层高3.5m，体积为40964m3。
查建规《建筑设计防火规范》GB50016-2006表8.2.2-2其室外消火栓用水量为25L/s。
结论：依据上述11.1.1.2和3条，本建筑需设置消防供配电设施，消防用电可采用三级负荷供电。
2020年国家一级注册消防工程师《消防安全案例分析》综合检测(II卷) 附解析
2020年国家一级注册消防工程师《消防安全案例分析》综合检测（II卷）附解析考试须知：1、考试时间：180分钟，满分为120分，本卷共6题。
2、请首先按要求在试卷的指定位置填写您的姓名、准考证号和所在单位的名称。
3、请仔细阅读各种题目的回答要求，在规定的位置填写您的答案。
4、不要在试卷上乱写乱画，不要在标封区填写无关的内容。
姓名:_________考号:_________一、材料选择题（本题共2小题，每小题20分，总共40分。
）1、某国际饭店地下26层，地下1层，建筑面积4.4万平方米，建筑高度108m。
其中26F为饭店高管行政楼层，5～25F为客房楼层，4F为桑拿楼层，3F为宴会包厢楼层，2F为宴会大厅及KTV 楼层，1F为西餐大厅楼层，地下1层为汽车库及设备、管理用房。
饭店大楼内设置有消火栓系统、自动灭火系统、火灾自动报警系统，并配置灭火器。
控制中心被列为消防重点部位，设置了消防安全标志，明确了重点部位的重点监控内容，制定了重点部位的防火制度和措施，指定责任人对其消防安全工作进行管理。
该国际饭店建设工程于2016年8月经消防设计审查合格，2016年12月经消防验收合格，2017年3目开业前经消防安全检查合格。
2017年被当地公安消防支队界定为消防安全重点单位。
该饭店设有人数12人的专职消防队，配备了相应的灭火及救护装备。
有自动消防系统操作人员2名，对其进行了消防安全教育培训并取得相关证书。
单位成立了消防安全委员会，确定了单位消防安全工作归口管理部门。
该单位还成立了义务消防队，建立健全了包括消防安全教育、培训；防火检查、巡查；安全疏散设施管理；消防控制室值班；消防设施、器材维护管理；火灾隐患整改；用火、用电安全管理；专职和义务消防队的组织管理：灭火和应急疏散预案演练；燃气和电气设备的检查和管理；消防安全工作考评和奖惩等在内的必要消防安全管理制度和保障消防安全的操作规程。
根据以上材料，回答下列问题：1．下列关于该饭店消防安全重点单位的申报，符合要求的有（）。
消防工程师中的建筑消防设计案例解析
消防工程师中的建筑消防设计案例解析在消防工程领域中，建筑消防设计案例的解析对于消防工程师的培养和实践经验积累至关重要。
本文将通过分析具体案例，介绍消防工程师在建筑消防设计中的关键要素和注意事项。
I. 案例一：商业综合体消防设计一个位于城市中心的商业综合体为例，它包括购物中心、办公楼和酒店。
在该案例中，消防工程师需考虑以下方面：1. 建筑结构特点：消防工程师需要了解建筑的结构特点，包括楼层高度、出入口位置、内部隔离等。
这些信息对于消防通道和应急疏散路线的设计至关重要。
2. 火灾风险评估：消防工程师要根据商业综合体的特点，评估火灾风险，确定适当的灭火设备和消防系统。
例如，在购物中心内应配置自动喷水灭火系统，而在办公楼和酒店内则需要火灾报警系统和排烟系统。
3. 疏散安全设计：消防工程师需确保购物中心、办公楼和酒店内的人员能够快速、安全地疏散。
他们需要合理布置应急疏散通道和紧急出口，并确保这些通道和出口保持畅通。
II. 案例二：工业厂房消防设计工业厂房的消防设计相对复杂，因为这些场所通常涉及火源、易燃材料和大型机械设备。
消防工程师在这类案例中需要注意以下方面：1. 防火隔离措施：消防工程师需要针对不同区域的火灾风险，设计和建立相应的防火隔离措施。
例如，生产工作区与仓库区应当有明确的隔离，并配置相应的灭火设备和消防系统。
2. 火灾自动报警系统：工业厂房的火灾风险较高，因此消防工程师需确定适当的火灾自动报警系统。
这些系统能够及时探测火灾并发出警报，为工人的疏散和火灾扑灭提供必要的时间。
3. 特殊灭火系统：消防工程师在工业厂房中还需考虑一些特殊的灭火系统，例如泡沫灭火系统和干粉灭火系统。
这些系统对于扑灭火灾和保护特定设备和材料至关重要。
III. 案例三：住宅小区消防设计住宅小区的消防设计需要满足大量居民的安全需求。
在案例三中，消防工程师需要关注以下方面：1. 疏散通道设计：消防工程师需要确保住宅小区内有足够数量和容量的疏散通道，包括楼梯、走廊和紧急出口。
消防工程师-案例28 自动喷水灭火系统的检测与验收案例分析
案例28自动喷水灭火系统的检测与验收案例分析—、情景描述某大型商业建筑，地下3层，地上26层，一至四层为裙房，建筑高度23.5m，五层以上为塔楼，总建筑高度为98.5m，总建筑面积约为11万m²（其中裙房部分的建筑面积约为3.2万㎡）。
该建筑各层功能用途如下：地下一至三层为设备用房及地下车库，地上一至三层为商场，四层为超市（层高5.6m），5-26层为酒店。
该建筑内设置有自动喷水灭火系统，地下车库采用预作用自动喷水灭火系统，其他区域采用湿式自动喷水灭火系统。
商场内吊顶为石膏板吊顶，超市内采用通透率85%的格栅类吊顶，吊顶距顶板1.2m，地下车库均不设吊顶，该商业建筑在地下二层设有750m ³的消防水池一座，水池的有效容积和补水时间均符合要求，屋顶消防水箱间内设有消防稳压装置及50m³消防水箱一座。
现场检测与验收时的照片如图2-28-1〜图2-28-6所示。
二、案例说明本案例涉及防火内容较多，主要分析下列内容：（1）自动喷水系统施工及验收有关要求。
（2）检测验收时应对系统设计参数做出正确判断。
（3）检测验收时对系统构成和组件设置是否正确做出判断。
三、关键知识点及依据1)依据《建筑消防设施检测技术规程》（GA503-2004)和《自动喷水灭火系统施工及验收规范》（GB500261—2017)对下列自动喷水灭火系统设备进行检测及验收。
（一）报警阀组的检测1.湿式报警阀组(1)查看外观、标牌牌、压力表。
(2)查看控制阀，查看锁具或信号阀信号阀及反馈信号。
(3)打开试验阀，查看压力开关、水力警铃动作情况及反馈信号。
(4)恢复报警阀组至正常状态。
2.预作用报警阀组(1)查看外观、标牌牌、压力表。
(2)查看控制阀，查看锁具或信号阀信号阀及反馈信号。
(3)缓慢开启试验阀小流量排气，空气压缩机启动后关闭试验阀，查看空气压缩机的运行情况，核对启停压力。
(4)关闭报警阀入口控制阀。
消防控制设备输出电磁阀控制信号，查看电磁阀动作情况及反馈信号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
案例20办公楼房系统和灭火配置案例分析
某高层办公楼,建筑高度为87m,地上22层,地下2层,附建4层裙房。
主体建筑每层建筑面积1230m2,地下为汽车库和设备间(消防水泵房,
柴油发电机房,消防水池、防排烟机房、消防控制室)。裙房每层建筑
面积2300m2,首层至三层为服装卖场,四层为歌舞娱乐场所和电影院。
主体建筑与裙房均采用室内消火栓系统、自动喷水灭火系统、火灾自
动报警系统和防排烟系统等消防设施保护。
消防服务机构受业主委托对该主体建筑、裙房相关消防设施进行检测,
有关情况如下;
主体建筑防烟楼梯间前室与消防电梯前室合用,楼梯同及前室均设置
机械加压送风系统,靠外墙设置,合用前室每层设置面积为2m2的百叶
窗,防烟楼梯间最顶层设有面积不小于1m2的可开启外窗,且每隔5层
设置面积为1m2的可开启外窗。
消防技术人员触发建筑主体6层合用前室防火分区内一只感烟火灾
探测器动作,系统联动开启该前室的加压送风口和加压送风机。检测
人员关闭走道通往合用前室、合用前室通往防烟楼梯间的门,测试该
楼层合用前室的余压值为20Pa,防烟楼梯间的余压值为30Pa。
消防技术人员对该建筑裙房的灭火器配置情况进行检查时,发现该商
场四层舞厅设置5个灭火器配置点,每个配置点配置了2具ME/ABC4
灭火器,舞厅内任一点至最近的灭火器配置点的距离均不大于30m。
随后检测人员对服装卖场灭火器做进一步检查时发现,有3具灭火器
的筒体锈蚀面积占据筒体总面积的1/5,6个灭火器箱被上锁,2具灭
火器的筒体有锡焊修补痕迹,5具灭火器压力指示器指针指向红区,随
后商场物业部门对这些灭火器进行了处理。
根据以上材料,回答下列问题:
1.指出该建筑机械加压送风系统设置存在的问题,并简述理由。
2指出该建筑机械加压送风系统检测中发现的问题,并简述理由。
3. 舞厅灭火器的设置是否合理,说明理由并提出整改措施。
4.指出服装卖场内灭火器存在的问题，并说明应如何处理。
参考答案
1.1)存在的问题:合用前室每层设置百叶窗不符合规范要求。
理由:采用机械加压送风系统的场所不应设置百叶窗,且不可设置可
开启外窗。
2)存在的问题:防烟楼梯间最顶层设有面积不小于1m2的可开启外窗,
且每隔5层设置面积为1m2的可开启外窗不符合规范要求。
理由:设置机械加压送风系统的防烟楼梯间,应在其顶部设置不小于
1m2的固定窗,靠外墙的防烟楼梯间,尚应在其外墙上每5层内设置总
面积不小于2m2的固定窗,固定窗为不可开启外窗。
2.1)存在的问题:一只感烟火灾探测器动作发出火灾报警信号,不应
联动开启加压送风口和加压送风机。
理由:应该由防火分区内两只独立的探测器发出火灾报警信号后才能
联动开启。
4. 2)存在的问题:测试该楼层合用前室的余压值为20Pa,防烟楼梯间
的余压值为30Pa不合理。
理由:合用前室的余压应为25Pa-30Pa,防烟楼梯间余压应为
40Pa-50Pa。
3)存在的问题:余压检测时选取楼层位置不符合规范要求。
理由:余压调试应选取送风系统末端所对应的送风最不利的三个连续
楼层模拟起火层及其上下层。
3.不合理。
理由:①该场所建筑灭火器配置场所危险等级为严重危险级,应配置
单具灭火级别为3A的灭火器,实际配置的MF/ABC4灭火器的灭火级别
为2A.
②严重危险级场所手提式灭火器的最大保护距离不应超过15m。
③该场所最小需配灭火级别为：
Q=1.3K×S/U=1.3×0.5×2300/50=29.9A≈30A,实际配置灭火器灭火
级别为2×2×5=20A
改正措施:①增加灭火器配置点,使舞厅内任一点至最近的灭火器配
置点的距离均不大15m。
②该场所应选用MF/ABC5或ME/ABC6型灭火器。
③该场所最小需配灭火级别不应小于30A。
4.1)存在的问题:3具灭火器的筒体锈蚀面积占据简体总面积的1/5，
5具灭火器压力指示器指针指向红区。
处理:应进行维修,并用相同类型、相同操作方法的灭火器进行替换。
2)存在的问题:2具灭火器的筒体有锡焊修补痕迹。
处理:应进行报废处理,并用相同类型、相同操作方法的灭火器进行替
换
3)存在的问题:6具灭火器箱被上锁不合理。
处理:应打开灭火器箱锁具
相关知识点及依据
1.机械加压送风设施的设置【《建筑防烟排烟系统技术标准》GB
51251-2017 3.3.10、3.3.11】
1)采用机械加压送风的场所不应设置百叶窗,且不宜设置可开启外
窗。
2)设置机械加压送风系统的封闭楼梯间、防烟楼梯间,尚应在其顶部
设置不小于1m2的固定窗。靠外墙的防烟楼梯间,尚应在其外墙上每5
层内设置总面积不小于2m2的固定窗。
2.机械加压送风系统的控制和调试【《建筑防烟排烟系统技术标准》
CB 51251-2017 5.1.2、5.1.3、5.1.4、7.2.6】
1)加压送风机的启动应符合下列规定：
①现场手动启动
②通过火灾自动报警系统自动启动。
③消防控制室手动启动。
④系统中任一常闭加压送风口开启时,加压风机应能自动启动。
2)当防火分区内火灾确认后,应能在15s内联动开启常闭加压送风口
和加压送风机。并应符合下列规定：
①应开启该防火分区楼梯间的全部加压送风机。
②应开启该防火分区内着火层及其相邻上下层前室及合用前室的常
闭送风口,同时开启加压送风机。
3)机械加压送风系统宜设有测压装置及风压调节措施。
4)机械加压送风系统风速及余压的调试方法及要求应符合下列规定：
①应选取送风系统末端所对应的送风最不利的三个连续楼层模拟起
火层及其上下层，封闭避难层(间)仅需选取本层,调试送风系统使上
述楼层的楼梯间、前室及封闭避难层(间)的风压值及疏散门的门洞断
面风速值与设计值的偏差不大于10%
②对楼梯间和前室的调试应单独分别进行,且互不影响。
③调试楼梯间和前室疏散门的门洞断面风速时,设计疏散门开启的楼
层数量应符合相应的规定
3.机械加压送风系统各区域余压值【《建筑防烟排烟系统技术标准》
GB 51251-2017 3.4.4】
机械加压送风量应满足走廊至前室至楼梯间的压力呈递增分布,余压
值应符合下列规定：
1)前室、封闭避难层(间)与走道之间的压差应为25Pa~30Pa。
2)楼梯间与走道之间的压差应为40Pa~50Pa。
3)当系统余压值超过最大允许压力差时应采取泄压措施。
