2003年机械高级绘图员试题A卷09
机械制图试题库及答案

机械制图试题库及答案一、选择题1. 机械制图中,图纸幅面大小的标准规定是()。
A. GB/T 14689-1993B. GB/T 6988-2008C. GB/T 4457.1-1993答案:C2. 在机械制图中,下列哪个视图主要用于表示机件的外形轮廓()。
A. 正视图B. 侧视图C. 俯视图答案:A3. 机械制图中,下列哪个比例尺表示实际尺寸与图纸上尺寸的比例关系()。
A. 1:1B. 1:nC. n:1答案:B试题库及答案(900字以上):二、填空题1. 机械制图中的三视图包括______、______和______。
答案:正视图、侧视图、俯视图2. 在机械制图中,尺寸标注的基本原则包括______、______、______。
答案:清晰、正确、完整3. 机械制图中,常用的尺寸标注方法有______、______、______。
答案:线性标注、直径标注、角度标注三、判断题1. 在机械制图中,正视图、侧视图和俯视图是相互独立的,可以单独绘制。
()答案:错误2. 机械制图中,尺寸标注必须符合国家标准的规定。
()答案:正确3. 在机械制图中,图纸幅面大小可以根据设计者的喜好自由选择。
()答案:错误四、简答题1. 简述机械制图中三视图的作用。
答案:三视图是机械制图中表示机件空间形状的三个基本视图,它们分别表示机件的前面、侧面和顶面。
通过三视图,可以全面、准确地表达出机件的结构形状和尺寸大小,便于设计和制造。
2. 简述尺寸标注的基本原则。
答案:尺寸标注的基本原则包括清晰、正确和完整。
清晰是指尺寸标注要易于识别,不产生误解;正确是指尺寸标注要符合国家标准的规定,准确无误;完整是指尺寸标注要包含机件的所有尺寸信息,不遗漏任何一个尺寸。
3. 简述机械制图中常用的尺寸标注方法。
答案:机械制图中常用的尺寸标注方法有线性标注、直径标注和角度标注。
线性标注用于标注机件的线性尺寸,直径标注用于标注圆柱形机件的直径尺寸,角度标注用于标注机件的角度尺寸。
cad机械绘图员中级试题及答案

cad机械绘图员中级试题及答案CAD机械绘图员中级试题及答案一、选择题(每题2分,共20分)1. 在CAD中,以下哪个命令用于绘制直线?A. LINEB. CIRCLEC. ARCD. RECTANGLE答案:A2. 在CAD中,如何快速选择所有对象?A. 使用鼠标右键B. 使用鼠标左键C. 使用鼠标中键D. 使用鼠标滚轮答案:C3. 在CAD中,以下哪个命令用于创建矩形?A. RECTANGLEB. POLYGONC. ELLIPSED. SPLINE答案:A4. 在CAD中,如何快速缩放视图以适应整个绘图区域?A. 使用ZOOM命令后输入AB. 使用ZOOM命令后输入EC. 使用ZOOM命令后输入FD. 使用ZOOM命令后输入W答案:A5. 在CAD中,以下哪个命令用于创建圆?A. CIRCLEB. ARCC. ELLIPSED. SPLINE答案:A6. 在CAD中,如何复制对象?A. 使用COPY命令B. 使用MOVE命令C. 使用ROTATE命令D. 使用ARRAY命令答案:A7. 在CAD中,如何绘制正多边形?A. 使用POLYGON命令B. 使用RECTANGLE命令C. 使用CIRCLE命令D. 使用ARC命令答案:A8. 在CAD中,如何创建块?A. 使用BLOCK命令B. 使用COPY命令C. 使用MOVE命令D. 使用ROTATE命令答案:A9. 在CAD中,如何测量两点之间的距离?A. 使用DIST命令B. 使用MEASURE命令C. 使用LENGTHEN命令D. 使用OFFSET命令答案:A10. 在CAD中,如何对齐对象?A. 使用ALIGN命令B. 使用MOVE命令C. 使用ROTATE命令D. 使用ARRAY命令答案:A二、填空题(每题2分,共20分)1. 在CAD中,使用________命令可以绘制圆弧。
答案:ARC2. 当需要在CAD中绘制一个中心点和半径确定的圆时,应使用________命令。
03机系专科试卷B

机动系2003级《机械制图》试卷 B**************************************************班级**************************************************姓名**************************************************学号************************************************************************Z坐标为0,求作A、B两点的另两个投影(11分)二、判断题:(每题2分,共10分)1.已知立体的主、俯视图,正确的左视图是()。
2.已知物体的主、俯视图,正确的左视图是()。
3、已知圆柱截切后的主、俯视图,正确的左视图是()。
4、已知物体的主、俯视图,错误的左视图是()。
5、根据主、俯视图,判断主视图的剖视哪个是正确的。
()三、已知线段AB的实长为30mm,求作AB的水平投影。
(15分)四、已知圆柱被截切后的主、俯视图,求作左视图。
(12分)**************************************************班级**************************************************姓名**************************************************学号************************************************************************五、根据组合体的两个视图,补画第三视图。
(14分)1. 2.六、补画下列视图中所缺线条。
(12分)1. 2.七、根据所给组合体的主视图,构想三种不同的组合体并画其俯、左视图。
(15分)1. 2. 3.八、将主视图画成半剖视图。
(10分)九、作A—A断面图和B—B断面图。
完整版)机械制图试题(含答案)

完整版)机械制图试题(含答案)机械制图考试试题-姓名-分数一、填空题(10分)1.比例分为全比例、放大比例、缩小比例等三种。
其中为了方便查看图形,尽可能采用全比例。
2.标注尺寸由尺寸数值、尺寸单位和尺寸形状三个要素组成。
3.在标注尺寸时,应做到清晰、准确、规范和合理。
4.机件的图形是用各种不同线型画成的,其中可见轮廓线用实线画,不可见轮廓线用虚线画,尺寸线和尺寸界线用细实线画,而中心线和对称中心线则用粗实线画。
5.三视图之间的投影对应关系可以归纳为:主视图长对正,左视图高平齐,俯视图宽相等。
二、选择题(10分)1.一张完整装配图的内容包括:一组图形、正确的尺寸、必要的技术要求、零件序号和明细栏、标题栏。
答案:A2.看装配图的第一步是先看表达方法。
答案:B3.零件图的技术要求的标注必须符合国家标准的规定注法。
答案:D4.零件图中注写极限偏差时,上下偏差小数点对齐,小数点后位数相同,零偏差必须标出。
答案:B5.局部剖视图用细实线为剖与未剖部分的分界线。
答案:B6.绘制零件图对零件进行形体分析,确定主视图方向后,下一步是选择其他视图,确定表达方案。
答案:A7.在机件的三视图中,机件上对应部分的主左视图应高平齐。
答案:B8.三视图的投影规律是长相等、高平齐、宽对正。
答案:D9.国标规定,外螺纹的大径应画粗实线。
答案:B10.国标规定螺纹的牙顶用虚线画出。
答案:A三、判断题(10分)1.一张完整的装配图的内容包括:一组图形、必要的尺寸、必要的技术要求、零件序号和明细表、标题栏。
答案:√2.标注形位公差代号时,应把形位公差数值及有关符号填写在形位公差框格左起第一格内。
答案:×3.零件图上不必注出生产过程的技术要求。
答案:×4.局部剖视图用波浪线作为剖与未剖部分的分界线,波浪线的粗细与粗实线的粗细相同。
答案:×5.绘制零件图过程的第一步是画出各个视图。
答案:×6.三视图投影规律是长相等、高平齐、宽对正。
机械制图考卷A---有答案

2012年(春)季《工程制图》期(末)试题(A)学号姓名得分一、(10 %)画出左视图(保留虚线)二、(15%)将主视图改为适当的剖视图,并画出半剖的左视图。
三、(14%)分析螺纹画法中的错误,将正确画法画在其右侧(2)选择正确的左图,打钩表示五、(15%)将主视图改为适当的剖视图六、(15%)已知平板圆柱直齿轮,Z=30,m=2,齿形角=20°,齿宽B=25,齿轮精度877FL,中心孔=∅20,中心孔和齿顶圆倒角为C1。
求:(1)画出齿轮的零件图,并标注尺寸。
(2)选择与齿轮相配的圆头平键,写出标记。
附表:平键(GB1096-2003)和平键的键槽(GB1095-2003) 单位:毫米直径 d键的公称尺寸 轴的键槽深 轮毂的键槽深 b h L t t1>12∼17 >17∼22 >22∼30 >30∼3856810567810~5614~7018~9022~1103.03.54.05.02.32.83.33.3L的系列 14, 16, 18, 20, 22, 25, 28, 32, 36, 40, 45d=mz=2×30=60mmda=mz+2m=2×30+2×2=64mmdf=mz-2.5m=30-2.5×2=55mm键的标记:圆头平键6×28 GB1096-2003.1.牵引钩支撑座 45号钢 1:22.普通零件外形视图剖视图旋转剖3.主视图中的左右对称面左视图中的左端面主视图中的上下对称面4.60 56 4×ф19与105.ф52+0.03 ф52-0 0.03 Ra≤3.2微米。
全国2003年4月高等教育自学考试机械设计基础试卷

全国2003年4月高等教育自学考试机械设计基础试题课程代码:02185第一部分选择题(共40分)一、单项选择题(本大题共20小题,每小题2分,共40分)在每小题列出的四个备选项中只有一个是符合题目要求的,请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1.在如图所示的单缸四冲程内燃机中,序号1和10的组合是()2.若两构件组成低副,则其接触形式为()A.面接触B.点或线接触C.点或面接触D.线或面接触3.平面运动副的最大约束数为()A.1 B.2 C.3 D.54.在设计直动滚子从动件盘形凸轮机构时,若发生运动失真现象,可以()A.增大滚子半径B.减少基圆半径C.增大基圆半径D.增加从动件长度5.在下列凸轮机构中,从动件与凸轮的运动不在同一平面中的是()A.直动滚子从动件盘形凸轮机构B.摆动滚子从动件盘形凸轮机构C.直动平底从动件盘形凸轮机构D.摆动从动件圆柱凸轮机构6.在槽轮机构中,为避免圆销与轮槽发生突然撞击,槽轮在开始和终止转动的瞬时角速度应()A.等于零B.大于等于零C.小于零D.小于等于零7.普通紧螺栓联接在承受横向外载荷F∑作用时,其螺杆()A.仅受到预紧力F′的作用B.仅受到一个横向外载荷F∑的作用C.仅受到摩擦力F f的作用D.既受到预紧力F′又受到横向外载荷F∑的作用8.普通平键的长度应()A.稍长于轮毂的长度B.略短于轮毂的长度C.是轮毂长度的三倍D.是轮毂长度的二倍9.在多级减速传动中,带传动在传动系统中的设计位置( )A .宜在低速级B .宜在中间级C .宜在高速级D .不受限制10.单个渐开线齿轮( )A .分度圆等于节圆B .分度圆小于节圆C .分度圆大于节圆D .没有节圆11.闭式硬齿面齿轮传动的主要失效形式是( )A .齿面胶合B .轮齿疲劳折断C .齿面磨粒磨损D .轮齿过载折断12.在开式齿轮传动的设计中,通常将计算出的模数加大5~10%,这主要考虑( )A .轮齿疲劳点蚀的影响B .轮齿胶合的影响C .轮齿磨粒磨损的影响D .轮齿受冲击载荷的影响13.蜗杆传动的传动比i 等于( )A .12d d B .12n n C .21d d D .21n n14.蜗轮的螺旋角β与蜗杆( )A . 分度圆处的导程角γ大小相等,方向相反B .分度圆处的导程角γ大小相等,方向相同C .齿顶圆处的导程角γ1大小相等,方向相反D . 齿顶圆处的导程角γ1大小相等,方向相同15.在下列联轴器中,通常所说的刚性联轴器是( )A .齿式联轴器B .弹性套柱销联轴器C .弹性柱销联轴器D .凸缘联轴器16.在计算轴的当量弯矩M v =22)(aT M 公式中,a 是为了考虑扭矩T 与弯矩M 产生的应力( ) A .方向不同 B .类型不同 C .位置不同 D .循环特征不同17.高速、重载下工作的重要滑动轴承,其轴瓦材料宜选用( )A .锡基轴承合金B .铸锡青铜C .铸铝铁青铜D .耐磨铸铁18.滚动轴承在一般转速下的主要失效形式是( )A .过量的塑性变形B .过度磨损C .疲劳点蚀D .胶合19.滚动轴承工作时,固定套圈的应力变化特征为( )A .对称循环B .脉动循环C .恒定不变D .随机变化20.在机械中安装飞轮,可以( )A .减小周期性速度波动B .消除周期性速度波动C .减小非周期性速度波动D .消除非周期性速度波动第二部分 非选择题(共60分)二、填空题(本大题共10小题,每空1分,共10分)请在每小题的空格中填上正确答案。
09年7月期末考试机械制图试卷
博野职教中心2008—2009学年度第二学期期末考试《机械制图》试题班级姓名学号分数一、填空题(每空16分,共16分。
)1、按剖切范围的大小,剖视图可分为、和三种。
2、画装配图时,互相接触的两相邻表面画条线,构成配合的两相邻表面画条线。
3、国家标准规定配合分为、和三类,和两种配合制度4、国家标准规定公差带由和两个要素组成,确定公差带大小,确定公差带位置。
5、图中零件退刀槽,槽宽为 mm,槽深为 mm二、名词解释(每题3分,共9分)1、公差:2、形位公差:3、表面粗糙度:三、解释图中形位公差的含义(10分)四、将表面粗糙度的错误标注改正,并标注在下图中。
(10分)五、根据零件图的标注,在装配图上注出配合代号,并回答问题(15分)轴与轴套孔是制配合轴套与零件孔是制配合六、读零件图并填空(25分)1、结构分析座体在铣刀头部件中起支承轴、V带轮和铣刀盘的功用。
座体的结构部分形状可分为两部分:上部是圆筒状,两端的轴孔支承滚动轴承,其轴孔直径与轴承的一致,两侧外端制有与连接的螺纹孔,座体中间部分孔的直径大于两端孔的直径,是为了座体的重量,座体下部是带圆角的形底板,有个安装孔,将铣刀头安装在铣床上,为了接触平稳和减少,底板下面的中间部分做成,座体的上、下两部分用支承板和肋板连接。
2、表达分析座体的主视图按工作位置放置,采用图,表达座体的形体特征和内部的空腔结构。
左视图采用图,表示底板和肋板的,以及底板上沉孔和通槽的形状。
在圆筒端面上表示了的位置。
由于座体的前后对称,俯视图采用A向图,表示底板的圆角和的位置。
3、尺寸分析选择座体的为高度方向的主要基准,圆筒的左或右为长度方向的主要基准,前后为宽度方向的主要基准。
直接注出设计要求的结构尺寸和有配合要求的尺寸,如主视图中的尺寸115是确定圆筒轴线的尺寸,φ80k7是与配合的尺寸,40是两端孔长度方向的尺寸。
左视图和A向局部视图中的尺寸150和155是四个的定位尺寸。
高级制图员考试题
一基础知识1.制图的基础知识(1)制图国家标准的基本知识各级制图员必须熟练掌握以下国家标准:图纸幅面和格式(GB/T 14689-1993)比例(GB/T 14689-1993)字体(GB/T 14689-1993)图纸(GB/T 14689-1993)(2)绘图仪器的使用是指手工绘图仪器、设备,包括绘图仪器、描图仪器、丁字尺、三角板、曲线板、图板等。
2.投影法的基本知识投影法的基本知识指中心投影、平行投影、斜投影、正投影的概念及投影法的应用。
计算机绘图的基本知识在操作技能考核中体现,专业图样的基本知识在专业图中体现。
基本要求中的职业道德及法律、法规常识在本试题暂时不做要求。
基础知识的内容在考核时以选择题或判断正误题的形式出现,下面给出一些题目供考生复习。
图纸中汉字应写成()体,采用国家正式公布的简化字。
新宋(B)隶书(C)长仿宋(D)方正舒机械图样中,表示可见轮廓线采用()线型。
粗实线(B)细实线(C)波浪线(D)虚线图样上标注的尺寸,一般应由()组成。
(A)尺寸数字、尺寸线及其终端、尺寸箭头(B)尺寸界线、尺寸线及其终端、尺寸数字(C)尺寸界线、尺寸数字、尺寸箭头(D)尺寸线、尺寸界线、尺寸数字2:1是()比例。
(A)放大(B)缩小(C)优先选用(D)尽量不用使用圆规画图时,应尽可能使钢针和铅芯垂直于纸面。
丁字尺与三角板随意配合,便可画出650倾斜线。
7.()分为正投影法和斜投影法两种。
(A)平行投影法(B)中心投影法(C)投影画法(D)辅助投影法8.平行投影法中的()相垂直时,称为正投影法。
(A)物体与投影面(B)投影线与投影面(C)投影中心与投影线(D)投影线与物体9.()的常用工具有铅笔、圆规、曲线板、三角板等。
(A)描图(B)画正图(C)画草图(D)画底图10.在绘制正图时,加深的顺序是()。
(A)先加深圆或圆弧后加深直线(B)先注尺寸和写字后加深图形(C)一边加深图形一边注尺寸和写字(D)加深图形和注尺寸及写字不分先后11.正投影的基本特性主要有实形性、实长性、类似性。
【精选全文】机械制图试题库-(含参考答案)
.机械制图试题第A部分填空、选择、判断题一.制图基础知识1.图纸的幅面分为基本幅面和加长幅面幅面两类,基本幅面按尺寸大小可分为五种,其代号分别为A0A1A2A3A4。
2、图纸是工厂组织生产、制造零件和装配机器的依据。
3、左视图从左往右进行投影,在侧立投影面(W面)上所得到的视图,在第一角投影法上左视图在主视图的右侧。
4.比例是指图中图距与其物距之比。
图样上标注的尺寸应是机件的最后完工尺寸,与所采用的比例无关。
5.常用比例有原值比例、放大比例和缩小比例三种;比例1:2是指实物尺寸是图纸尺寸的2倍,属于缩小比例;比例2:1是指图纸尺寸是实物尺寸的2倍,属于放大比例。
6.作图时应尽量采用缩小比例,需要时也可采用原值或放大的比例。
无论采用何种比例,图样中所注的尺寸,均为机件的实际尺寸。
7.图样中书写的汉字应用长仿宋体体书写。
字号指字体的高度,8.常用图线的种类有粗实线、细实线、虚线、点画线、双点画线、波浪线、双折线、粗点画线等八种。
9、凡将物体置於第一象限内,以「视点(观察者)」→「物体」→「投影面」关系而投影视图的画法,即称为第一角法。
亦称第一象限法。
10.图样中,机件的可见轮廓线用粗实线画出,不可见轮廓线用虚线画出,尺寸线和尺寸界线用细实线画出,对称中心线和轴线用点画线画出。
虚线、细实线和细点划线的图线宽度约为粗实线的1/2。
11.图样上的尺寸是零件的最后完工尺寸,尺寸以mm为单位时,不需标注代号或名称。
12.标注尺寸的四要素是尺寸界线、尺寸线、尺寸线终端、和尺寸数字、符号。
13.尺寸标注中的符号:R表示半径,φ表示直径,Sφ表示球直径,t表示厚度,C表示45°倒角。
14.标注水平尺寸时,尺寸数字的字头方向应向上;标注垂直尺寸时,尺寸数字的字头方向应朝左。
角度的尺寸数字一律按水平位置书写。
当任何图线穿过尺寸数字时都必须断开图线。
15.斜度是指高度差对长度的倾斜程度,用符号∠表示,标注时符号的倾斜方向应与所标斜度的倾斜方向一致。

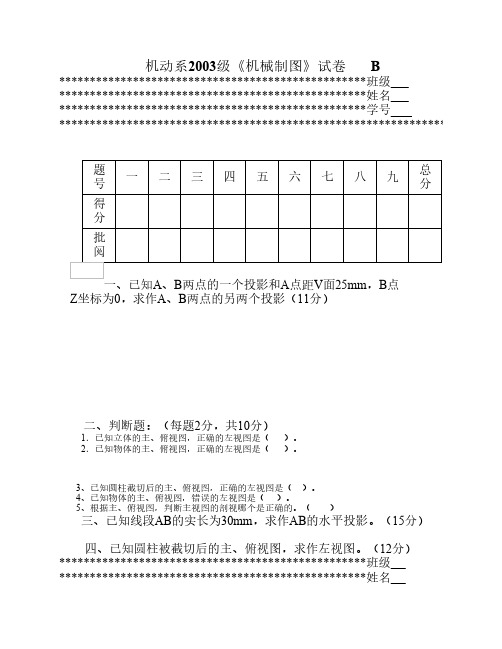

03机系专科试卷B
题号
一
二
三
四
五
六
七
八
九
总分
得分
批阅
一、已知A、B两点的一个投影和A点距V面25mm,B点Z坐标为0,求作A、B两点的另两个投影(11分)
二、判断题:(每题2分,共10分)
1.已知立体的主、俯视图,正确的左视图是()。
2.已知物体的主、俯视图,正确的左视图是()。
3、已知圆柱截切后的主、俯视图,正确的左视图是()。
4、已知物体的主、俯视图,错误的左视图是()。
5、根据主、俯视图,判断主视图的剖视哪个是正确的。()
三、已知线段AB的实长为30mm,求作AB的水平投影。(15分)
四、已知圆柱被截切后的主、俯视图,求作左视图。(12分)
五、根据组合体的两个视图,补画第三视图。(14分)
1.2.
六、补画下列视图,构想三种不同的组合体并画其俯、左视图。(15分)
1.2.3.
八、将主视图画成半剖视图。(10分)
九、作A—A断面图和B—B断面图。(11分)
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
2003年计算机辅助设计高级绘图员技能鉴定试题
机械类第一卷题号:CADH1-09
考试说明:
1.技能鉴定分两试卷进行,本试卷为第一试卷,考试时间为3小时。
2.在做题之前,考生必须在C盘上建立文件夹,文件夹名称为考生准考证号码的后七位。
在考生文件夹内,建立二个文件夹,名称分别为1、2。
1文件夹用于保存第一卷文件,2文件夹用于保存第二卷文件。
3.本考试使用的文件已存在C:\CADH1-09 中,请考生将其复制到考生文件夹中,以备后用。
4.所有图纸的标题栏各栏目均要填写,未填写完整的题不评分。
一绘制二维图形及补画第三个视图(25分)
要求:
1.请打开CADH1-09-1.dwg文件,根据已给物体的二个视图,在指定的位置上画出它的
俯视图。
2.作图要准确,符合国家标准的规定,投影关系要正确。
3.完成后,仍以CADH1-09-1.dwg为文件名存入考生文件夹的1文件夹中。
CADH1-09-1
二绘制二维图形及补画第三个视图,并作剖视。
(25分)
要求:
1.请打开CADH1-09-
2.dwg文件,根据已给物体的二个视图,在指定的位置上画出它的
A-A剖视图。
2.作图要准确,符合国家标准的规定,投影关系要正确。
3.完成操作后,以ZI-3.dwg为文件名存入考生文件夹的1文件夹中。
CADH1-09-2
三由装配图画零件图(50分)
题号CADH1-09-3所示为一微型千斤顶的装配图。
要求:
1.请打开CADH1-09-3.dwg文件,根据所给的装配图,拆画出底座(1)、顶杆(2)及调整螺母(3)的零
件图,装配图上没有提供的资料,应自行设定。
2.设置一个A3图幅的布局,以底座命名这个布局。
将底座零件图以1:1 比例放置其中;设置一个A4图
幅的布局,以顶杆命名这个布局。
将顶杆零件图以1:1 比例放置其中;设置一个A4图幅的布局,以调整螺母命名这个布局。
将调整螺母零件图以1:1 比例放置其中。
并标注各零件尺寸、公差代号、表面粗糙度代号,数值自定。
3.各零件图如需要作合适的剖视图、断面图。
2003年计算机辅助设计高级绘图员技能鉴定试题
机械类第二卷题号: CADH2-09
考试说明:
1.技能鉴定分两试卷进行,本试卷为第二试卷,考试时间为3小时。
2.使用第一卷建立的考生文件夹,第二卷文件保存于2文件夹中。
3.本考试所使用的文件已在C:\CADH中。
4.所有图纸的标题栏各项均要填写,未填写完整的题不评分。
一.曲面造型(15分)
要求:
1.请打开CADH2-09-1.dwg文件,按图CADH2-1所示形状和尺寸作出曲面造型;
2.曲面经线数取32,纬线数取8;
3.设置A4图纸空间,建立四个视口,并设置视点,视点的坐标分别为:(0,-1,0),(-1,0,0),(0,0,1),(-1,-1,1)。
4.不注尺寸。
5.仍以
二.实体造型(25分)
要求:
1.请打开CADH2-09-2.dwg文件,创建题号CADH2-09-2所示形体的实体模型,尺寸从图中量取,并取整数,图上不注尺寸。
2.设置A4图纸空间,建立四个视口,并设置视点,视点的坐标分别为:(0,-1,0),(-1,0,0),(0,0,1),(-1,-1,1)。
3.给实体赋红色塑料的材质。
4.设置位于实体的左、前、上方的白色点光源灯。
5.在西南等轴测图中渲染实体。
并输出图形文件CADH2-09-2.BMP,保存到2文件夹。
完成操作后,仍以CADH2-09-2.dwg为文件名存入2文件夹。
图CADH2-09-2
三.实体建模及编辑工程图。
(60分)
要求:
1.看懂题号CADH2-09-3.dwg所示的零件图,创建其实体模型,并以CADH2-09-3.dwg为文件名存入2文件夹。
2.设置A3图幅的布局,对所创建的实体按零件图的要求生成零件的主、俯、左视图。
3.标注主视图上的尺寸及表面粗燥度代号。
4.完成操作后,以CADH2-09-4.dwg为文件名存入2文件夹。
其余
未注铸造圆角均为R3。
图CADH2-09-3。
