避雷引下线和变配电室接地干线敷设分项工程检验批质量验收记录表
配电间的栅栏门、金属门绞链的接地连接及避雷器接地
配电间隔和静止补偿装置的栅栏门及变配电室金属门铰链处的接地连接，采用了编织铜线。变配电室的避雷器也使用了最短的接地线与接地干线连接。
施工单位检
查评定结果
项目专业质量检查员(盖章)： 年 月 日
监理（建设）单位验收结论
监理工程师：
(建设单位项目专业技术负责人) 年 月 日
4 接地线表面沿长度方向，每段为（）mm，分别涂以黄色和绿色相间的条纹；
5 变压器室、高压配电室的接地干线上设置了（）个供临时接地用的接线柱或接地螺栓。
5
电缆穿过零序电流互感器时，电缆头的接地线检查
经检查：当电缆穿过零序电流互感器时，电缆头的接地线是通过零序电流互感器后接地；由电缆头至穿过零序电流互感器的一段电缆金属护层和接地线也对地绝缘。
变压器室、高低压开关室内的接地干线有（）处与接地装置引出干线连接。
一
般
项
目
1
钢制接地线的连接和材料规格、尺寸
钢制接地线的焊接连接符合规范GB50243的规定，材料采用及最小允许规格、尺寸经检测，符合本规范的规定。
2
室内明敷接地干线支持件的设置
明敷接地引下线及室内接地干线的支持件布置间距均匀，水平直线部分（）m；垂直直线部分（）m；弯曲部分（）m。
避雷引下线和变配电室接地干线敷设分项工程检验批质量验收记录表
单位(子单位)工程名称检验批位子分部工程名称
项目经理
施工单位
分包项目经理
分包单位
专业工长
（施工员）
施工执行标准名称及编号
施工班组长
序号
GB 50303-2015 的规定
施工单位检查评定记录
监理(建设)
避雷引下线和变配电室接地干线敷设质量验收表
4
变配电室内明敷接地干线
便于检查，敷设位置不妨碍设备拆卸与检修。
/
5
当沿建筑物墙壁水平敷设时，距地面高度250~300mm；当建筑物墙壁间的间隙10~15mm；
/

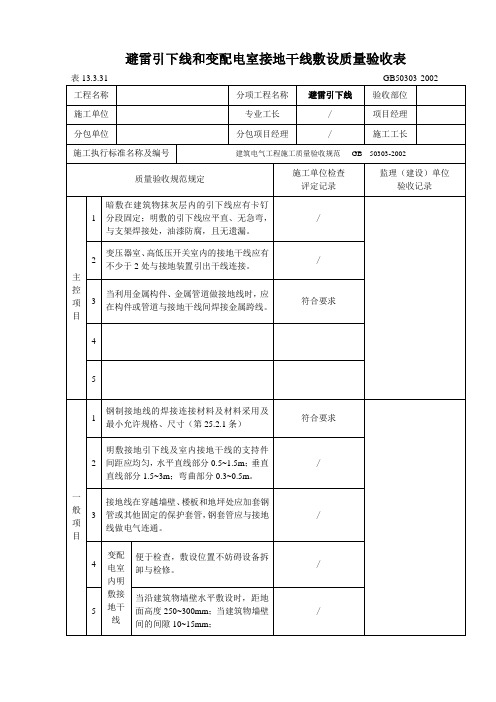

避雷引下线和变配电室接地干线敷设质量验收表
表13.3.31 GB50303-2002
工程名称
分项工程名称
避雷引下线
验收部位
施工单位
专业工长
/
项目经理
分包单位
分包项目经理
/
施工工长
施工执行标准名称及编号
建筑电气工程施工质量验收规范GB 50303-2002
质量验收规范规定
施工单位检查
评定记录
监理（建设）单位
验收记录
主控项目
1
暗敷在建筑物抹灰层内的引下线应有卡钉分段固定；明敷的引下线应平直、无急弯，与支架焊接处，油漆防腐，且无遗漏。
/
2
变压器室、高低压开关室内的接地干线应有不少于2处与接地装置引出干线连接。
/
3
当利用金属构件、金属管道做接地线时，应在构件或管道与接地干线间焊接金属跨线。
符合要求
4
5
一般项目
1
钢制接地线的焊接连接材料及材料采用及最小允许规格、寸（第25.2.1条）
符合要求
2
明敷接地引下线及室内接地干线的支持件间距应均匀，水平直线部分0.5~1.5m；垂直直线部分1.5~3m；弯曲部分0.3~0.5m。
/
3
接地线在穿越墙壁、楼板和地坪处应加套钢管或其他固定的保护套管，钢套管应与接地线做电气连通。
1-3-7电气-22_避雷引下线和变配电室接地干线敷设检验批质量验收记录
监理(建设)单位 验收结论 监理工程师 年 月 日 (建设单位项目技术负责人): 注：本表由施工项目专业质量检查员填写，监理工程师（建设单位项目技术负责人）组织项目专业质量检查 员等进行验收。
1
1 2 3 4 5 6 7
钢制接地线的焊接 引下线及接干线的支持件间距应均 匀 接地线穿越墙板的套管保护要求 变配电室内明敷接地干线安装 电缆穿过零序电流互感器的要求 金属门铰链处的接地连接应采用编 织铜线 接地干线应连接可靠，连接处不同 金属间有防电化腐蚀措施
施工单位检查 评定ቤተ መጻሕፍቲ ባይዱ果 项目专业质量检查员： 年 月 日
变配电室接地干线应有不少于2处接 第25.1.2条 地装置引出干线连接 金属构件或管道做接地线，应与接 地干线间焊接金属跨度线 一般项目 第25.1.3条 规范规定 第25.2.1条 第25.2.2条 第25.2.3条 第25.2.4条 第25.2.5条 第25.2.6条 第25.2.7条 施工单位检查评定记录 2 3 4 5 6 7 8 9 10
避雷引下线和变配电室接地干线敷设检验批质量验收记录
1.3.7电气－22 工程名称 施工单位 施工执行标准名称 及编号 分包单位 主控项目 1 2 3 暗敷引下线有卡钉分段固定，明敷 平直无急弯，与支架焊接处防腐 规范规定 第25.1.1条 验收部位 项目经理 专业工长 分包项目 施工班组 经 理 长 施工单位检查评定记录 监理（建设）单 位验收记录 1 2 3 4 5 6 7 8 9 10
1.避雷引下线检验批
主 1 控 项 目 2
第25.1.1条
符合设计及规范要求
第25.1.3条
/
1
第25.2.1条
符合设计及规范要求
一 般 项 目
第25.2.2条
/
3
4
接地线穿越墙壁、楼板和地 坪 第25.2.3条 处设保护套管；钢套管与接 地 导体的电气连通 设计要求接地的幕墙金属框 架 和建筑物金属门窗与接地干 第25.2.7条 线 可靠连接；连接处不同金属 专业工长(施工员)(签名)
施工执行的技术标准(含企业的 建筑电气工程施工质量验收规范 GB50303-2002 工艺规程、工法等)名称及编号 相关施工图名称及其图号 基础平面图f 电施DS-F-50 基础平面图g 电施DS-F-51 施工单位检查评定记录 监理(建设) 单位验收记 录
《建筑电气工程施工质量验收规范》 GB 50303—2002的检查项目 暗敷引下线敷设的固定；明 敷 引下线的观感质量及焊缝处 的 防腐 利用金属构件、金属管道作 接 地线时，在构件(或管道)与 接 地干线之间焊接金属跨接导 钢制接地导体的连接规定； 材 料允许的最小规格、尺寸 明敷接地引下线支持件设置 的 间距
/
/
施工班组长(签名)
专业承包安装单位 符合要求 检查评定结果 项目专业质量检查员(签名): 年 月 日
监理(建设)单位 验收结论
专业监理工程师（签名）： (建设单位项目专业技术负责人签名):
年
月
日

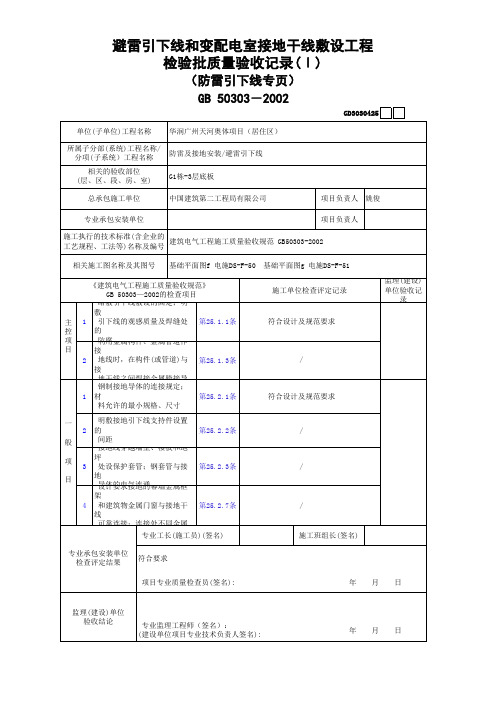

避雷引下线和变配电室接地干线敷设工程 检验批质量验收记录(Ⅰ)
（防雷引下线专页） GB 50303－2002
GD3030425 单位(子单位)工程名称 华润广州天河奥体项目（居住区）
所属子分部(系统)工程名称/ 防雷及接地安装/避雷引下线 分项(子系统）工程名称 相关的验收部位 (层、区、段、房、室) 总承包施工单位 专业承包安装单位 G1栋-3层底板 中国建筑第二工程局有限公司 项目负责人 姚俊 项目负责人
DQ3.2.14避雷引下线和变配电室接地干线敷设检验批质量验收记录
避雷引下线和变配电室接地干线敷设分项工程查验批质量查收记录表工程名称检查批部位工程施工分包项目经理单位名称分包单位施工履行标准电气施工质量查收规范名称及编号GB50303-2002序号GB50303 —2002 的规定主 1暗敷在建筑抹灰层内的引下线应有卡钉分段固定；明敷的引下线应平直、无直弯，与支架焊接处，油漆防腐，且无遗漏。
控2 变压器室、高低压开关室内的接地干线应有不小于 2 处与接地装置引项出干线连结。
目 3当利用金属构件、金属管道做接地线时，应在构件或管道与接地干线间焊接金属跨接线。
钢制接地线的焊接连策应切合以下的规定：1、扁钢与扁钢搭接为扁宽度的 2 倍，许多于三面施焊；2、圆钢与圆钢搭接为圆钢直径的 6 倍，双面施焊；13、圆钢与扁钢搭接为圆钢直径的 6 倍，双面施焊；4、扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两面，或紧贴3/4钢管表面，上下双侧施焊；5、除埋设在混凝土中的焊接接头外，有防腐举措。
资料采纳及最小同意规定尺寸应切合表的规定。
项目经理专业工长施工班组长施工单位监理（建设）检查评定记录单位查收记录切合要求切合要求2明敷接地引下线及室内接地干线的支持件间距应均分，水平直线部分0.5~1.5m;垂直直线部分 1.5~3 m；曲折部分 0.3~0.5 m。
3 接地线在穿越墙壁、楼板和地坪处应加套钢管或其余紧固的保护套一管，钢套管应与接线做电气连通。
变配电室内明敷接地干线安装应切合以下规定：般1、便于检查，敷设地点不阻碍设施的拆卸与检修；2、当沿建筑物墙壁水平敷设时，距地面高度250~300 ㎜；与建筑物墙壁间的空隙 10~15 ㎜；项 4 3、当接地线超越建筑物变形缝时，设赔偿装置；4、当接地线表面沿长度方向，每段为15~100 ㎜，分别涂以黄色和目绿色相间的条纹；5、变压器室、高压配电室的接地干线上应设置许多于 2 个供暂时接地用的接线柱或接地螺栓。
5当电缆穿越零序电流互感器时，电缆头的接地线应经过零序电流互感器后接地；由电缆头至穿过序电流互感器的一段电缆金属护层和接地线应付地绝缘。
