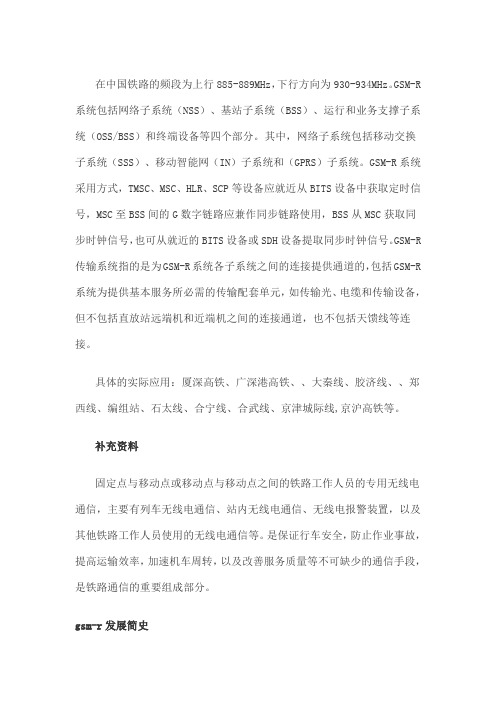

在中国铁路的频段为上行885-889MHz，下行方向为930-934MHz。
GSM-R 系统包括网络子系统（NSS）、基站子系统（BSS）、运行和业务支撑子系统（OSS/BSS）和终端设备等四个部分。
其中，网络子系统包括移动交换子系统（SSS）、移动智能网（IN）子系统和（GPRS）子系统。
GSM-R系统采用方式，TMSC、MSC、HLR、SCP等设备应就近从BITS设备中获取定时信号，MSC至BSS间的G数字链路应兼作同步链路使用，BSS从MSC获取同步时钟信号，也可从就近的BITS设备或SDH设备提取同步时钟信号。
GSM-R 传输系统指的是为GSM-R系统各子系统之间的连接提供通道的，包括GSM-R 系统为提供基本服务所必需的传输配套单元，如传输光、电缆和传输设备，但不包括直放站远端机和近端机之间的连接通道，也不包括天馈线等连接。
具体的实际应用：厦深高铁、广深港高铁、、大秦线、胶济线、、郑西线、编组站、石太线、合宁线、合武线、京津城际线,京沪高铁等。
补充资料固定点与移动点或移动点与移动点之间的铁路工作人员的专用无线电通信，主要有列车无线电通信、站内无线电通信、无线电报警装置，以及其他铁路工作人员使用的无线电通信等。
是保证行车安全，防止作业事故，提高运输效率，加速机车周转，以及改善服务质量等不可缺少的通信手段，是铁路通信的重要组成部分。
gsm-r发展简史早在20世纪20年代，一些国家的铁路开始进行了机车与地面之间的无线通信试验。
40年代，许多国家相继在列车上装置电子管无线电话，采用中、短波段。
50年代一般用短波段的点对点无线通信。
60年代，随着晶体管和集成电路的发展和应用，铁路移动通信大量采用甚高频(VHF)和超高频(UHF)的频段，采取选址、双工、多用户进行组网的通信，在设备方面体积减小，重量减轻，功耗降低,可靠性增高,并能适应各种气候条件。
70年代以后，微处理机与收发信机相结合，使设备信令更加完善灵活，具有频道自动搜索、用户自动存取、功率自动控制和自动监测设备故障等功能。
铁路通信第五章杆塔及基础施工作业指导书
铁路通信第五章杆塔及基础施⼯作业指导书第五章杆塔及基础施⼯作业指导书1. 适⽤范围适⽤于GSM-R数字移动通信⼯程杆塔及基础施⼯。
2. 作业准备2.1 内业技术准备作业指导书编制后，在开⼯前组织技术⼈员认真学习实施性施⼯组织设计，阅读、审核施⼯图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施⼯安全保证措施，对施⼯⼈员进⾏技术交底，对参加施⼯⼈员进⾏上岗前技术培训，⾼空作业考核合格后持证上岗。
2.2 外业技术准备征地完成，各类补偿到位，场地平整，地质勘察资料完备，车站机房、区间机房验收交付，塔材预制完毕，满⾜施⼯队伍进场施⼯需要。
复核铁塔位置与通信图纸设计位置是否⼀致；根据图纸场坪标⾼复核实际场地标⾼是否⼀致。
3. 技术要求铁塔设计使⽤年限50年，为GSM-R数字移动通信⼯程铁塔，该塔设两层⼋⾓平台，设外爬梯，并设护栏，进⼊室内采⽤过桥连接，避雷针地线采⽤镀锌扁钢引下与地⽹焊接。
塔内所有构件均采⽤热镀锌防腐，镀锌质量应符合GB:2694-81标准规定。
设计风速：30m/s 基本风压：0.45KN／M2抗震：8″温度：45℃垂直度：≤1/1500塔单腿最⼤压⼒：330.1 KN塔单腿最⼤拔⼒：256.0 KN塔单腿最⼤⽔平⼒：53.8 KN3.1 铁塔基础3.1.1 基础具有整体性，施⼯前进⾏地质核对，并形成记录。
3.1.2 坑底开挖位置、铁塔基础深度、塔基基底情况及回填、标⾼及塔靴安装位置均符合设计要求。
3.1.3 基础混凝⼟所⽤原材料的规格和强度等级均符合设计要求和相关技术标准的规定，并对混凝⼟基础配料⽐做混凝⼟试块送检。
3.1.4 钢筋绑扎的⽅式、间距与钢筋笼和预埋螺栓的安放位置符合设计要求和相关技术标准的规定。
3.1.5 铁塔基础顶⾯平整，塔靴与基础⾯紧密贴合，允许⽔平误差为3mm。
3.1.6 地脚螺栓露出基础顶⾯长度符合设计要求和相关技术标准的规定。
螺栓垂直、不变形，基础养护期间做好保护。
铁路综合数字移动通信系统ＧＳＭ－Ｒ
铁路综合数字移动通信系统ＧＳＭ－Ｒ摘要：GSM-R是基于GSM技术的一种专用通信系统-铁路综合数字移动通信系统，我国已在青藏线、大秦线、还有胶济线使用了GSM-R通信系统。
本文通过介绍GSM-R在铁路上的应用，从全新的角度重点探讨了GSM-R网络的基本结构、业务模型和主要功能。
关键词：GSM-R；无线通信；铁路；调度GSM－R在铁路上的应用可归纳为下列几种：(1)在铁路信号方面的应用，包括自动列车控制（ATC）和远程控制进路等；(2)与列车有关的语音通信，包括列车调度、应急广播、编组调车、工务维护、列车间通信等；(3)局域网和广域网通信，它们与行车有关的调度指挥；(4)面向旅客的信息服务，如预售票、时刻表、电子商务等。
GSM-R除了能提供一系列铁路通信业务外，还能保证列车在500km/h的情况下进行高可靠性、高接通率、高传输质量的通信。
当前，GSM-R技术成为国际国内铁路通信发展的焦点，我国在GSM-R 技术上也有了一定的进展。
2022年开始在青藏铁路、大秦线电气化改造和京沪高速铁路的建设中进行GSM-R铁路专用通信网络的规划、建设和试运营。
1GSM-R网络介绍一个GSM-R移动通信网络由若干个功能实体组成。
各个功能实体所实现的功能的集合就是GSM-R 网络提供给用户的基本业务与补充业务。
GSM-R移动通信网络结构基于GSM移动通信网络，主要由基站子系统（BSS）、网络子系统（NSS）、操作与维护子系统（OSS）三部分组成，其基本结构如图1所示。
基站子系统（BaseStationSystem，BSS）主要由基站控制器（BSC）、基站收发信台（BTS）组成。
通过无线接口（Um）与移动台（MS）相连，A接口与NSS相连。
BTS是网络固定部分与无线部分之间进行通信的中继，MS通过空中接口与BTS进行连接，是移动通信网络的无线接入部分，是终端用户最直接感受网络质量的部分。
一个或几个BTS连接到一个BSC上，BSC主要提供在其覆盖区域内的无线电治理与移动性治理的功能，以及提供无线电网络的运营与维护功能。
铁路通信 第三章 通信传输系统检验作业指导书
第三章通信传输系统检验作业指导书1.适用范围适用于通信传输系统检验。
2. 作业准备2.1 内业技术准备。
在作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
2.2 外业技术准备单项设备上电检验之前，应确认设备配线正确、供电正常、接地良好。
系统检验前，设备单机检验应完成并合格。
系统检验前应确认相关的光电缆线路良好。
检验所用仪器、仪表应经计量检验，并在计量检验有效期内。
3. 技术要求3.1 SDH设备性能检测技术要求3.1.1 光接口性能应满足下列要求：（1）光接口的平均发送光功率、接收机灵敏度、过载光功率和反射系数应符合《同步数字体系（SDH）光缆线路系统进网要求》（GB 15941）的规定。
（2）光输入口接收信号允许频偏不应大于±20×10-6。
（3）SDH设备输出AIS信号的速率偏差对于再生器在范围±20×10-6内；对于复用器在保持工作方式下在范围±0.37×10-6内，在自由振荡工作方式下在范围±4.6×10-6内。
3.1.2 电接口输出信号（包括AIS）比特率、输入口允许频偏应满足下表的要求。
3.1.3 SDH设备抖动性能应满足下列要求：（1）SDH设备的网络STM-N输入口的抖动容限应符合《同步数字体系（SDH）光缆线路系统进网要求》（GB 15941）的规定。
（2）PDH支路输入口抖动容限应符合《同步数字体系（SDH）光缆线路系统进网要求》（GB 15941）的规定。
（3）再生器抖动传递函数特性应符合《同步数字体系（SDH）光缆线路系统进网要求》（GB 15941）的规定。
（4）SDH设备的映射抖动：设备解复用侧接收没有指针活动的STM-N信号时，在PDH支路输出口所产生的抖动应符合下表的要求。
14.数字移动通信系统GSM-R核心网(20140820)
14 数字移动通信系统核心网14.1 一般规定14.1.1 铁路数字移动通信系统（以下简称GSM−R）包括核心网、无线网和运维支撑系统。
14.1.2 GSM−R核心网由移动交换子系统（SSS）、移动智能网子系统（IN）、通用分组无线业务子系统（GPRS）、分组域数据传输接口设备等组成。
（1）移动交换子系统包括移动交换中心（MSC）、拜访位置寄存器（VLR）、归属位置寄存器（HLR）、鉴权中心（AuC）、互联功能单元（IWF）、组呼寄存器（GCR）、短消息服务中心（SMSC）、确认中心（AC）等。
（2）移动智能网子系统包括GSM-R业务交换点（gsmSSP）、GPRS业务交换点（gprsSSP）、智能外设（IP）、业务控制点（SCP）、业务管理点（SMP）、业务管理接入点（SMAP）以及业务生成环境点（SCEP）等。
（3）通用分组无线业务子系统包括服务GPRS支持节点（SGSN）、网关GPRS支持节点（GGSN）、域名服务器（DNS）、远端拨入用户验证服务（RADIUS）等。
（4）分组域数据传输接口设备包括GPRS归属服务器（GROS）、行车指挥业务系统GPRS 接口服务器（GRIS）、监测业务系统GPRS接口服务器（M−GRIS）等。
14.1.3 GSM−R全网共用设备包括设置在北京、武汉的智能网业务控制点（SCP）、归属位置寄存器（HLR/AuC）、短消息中心（SMSC）、远程接入认证服务器（RADIUS）、域名服务器（DNS）、GPRS归属服务器（GROS）等，北京、武汉共用设备互为主备，定期倒换。
14.2 网络管理14.2.1 网管设置及职责（1）GSM−R核心网设备维护单位设置移动交换子系统网管（OMC−S）、通用分组无线数据业务子系统网管（OMC−D）等，负责核心网设备的日常维护、数据配置、障碍处理、性能和运用质量分析等工作。
（2）GSM−R全网共用设备维护单位设置铁路GSM−R系统共用设备网管，负责共用设备的日常维护、数据配置、障碍处理、性能和运用质量分析等工作。
铁路通信第一章通信传输系统线路作业指导书
铁路通信第一章通信传输系统线路作业指导书第二篇通信工程第一章通信传输系统线路作业指导书1. 适用范围适用于通信传输系统通信线路施工。
2. 作业准备2.1 内业技术准备在作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底，对参加施工人员进行上岗前技术培训，考核合格后持证上岗。
光电缆敷设前应按长度及特性进行配盘。
2.2 外业技术准备对施工地段进行线路调查，对光电敷设路径复测，对光电缆槽道进行核查，确定人（手）孔位置及防护措施，并建立施工台帐。
对施工作业层中涉及的各种外部技术数据收集齐全。
2.3 材料、物资、人员准备工程所需光电缆材料进场并且经过检验合格；所需各类防护材料都经过报验检测合格；所需机械器具准备齐全，报验合格；工程所需人员都到位，并经过技术培训和安全教育。
3. 技术要求3.1 光电缆主要设备材料到达现场应对其进行检查，其型号、规格、质量符合设计要求及相关技术标准。
3.2 光电缆敷设前应进行单盘检测，其性能应符合设计要求及相关技术标准的规定。
3.3 通信线路的敷设径路应符合设计规定。
采用直埋方式时，其埋深应符合设计规定。
当上下桥、护坡时的防护措施应符合设计规定。
3.4 光电缆接头完成后，需做光电缆线路性能测试，各种指标均要满足设计要求和相关技术标准。
4. 施工程序施工程序为：施工准备→线路路径现场复测和确定→光电缆沟开挖→沟深检查→防护材料运送到位→光电缆敷设→余留处理→回填→检查回填质量→包封防护→光电缆接头→光电缆连接性能测试。
其中每一个单独区段在光电缆接头前的工序可以单独进行，在相临区段的回填完成后，才能进行光电缆的接头处理和连接测试。
5. 施工要求5.1 光电缆沟的规格光电缆沟要平直，与中心线左右偏移不可太大。
弯曲的沟要符合光电缆弯头的孤形，不可急转弯。
铁路通信 第十二章 数据通信系统检验作业指导书
第十二章数据通信系统检验作业指导书1. 适用范围适用于数据通信系统检验。
2. 作业准备2.1 内业技术准备在作业指导书编制后，应在开工前组织技术人员认真学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉规范和技术标准。
制定施工安全保证措施，提出应急预案。
对施工人员进行技术交底。
检验人员对设备运行数据掌握准确。
2.2 外业技术准备2.2.1 单项设备上电检验之前，应确认设备配线正确、供电正常、接地良好。
2.2.2 系统检验前，设备单机检验应完成并合格。
系统检验前应确认相关的传输通道良好。
2.2.3 检验所用仪器、仪表应经计量检验，并在计量检验有效期内。
3. 技术要求3.1 路由器检验3.1.1 路由器单机设备以太网接口性能应符合下列要求：3.1.1.1 千兆以太网光接口平均发送光功率-11. 5 dBm≤P≤-3dBm（1000 Base-LX）；-9.5dBm≤P≤-4dBm（1000Base-SX）。
中心波长1270nm≤λ≤1355nm（1000Base-LX）；770 nm≤λ≤860nm（1000Base-SX）。
3.1.1.2 接收灵敏度小于-19 dBm（1000Base-LX）；小于-17dBm（1000Base-SX）。
3.1.1.3 10/100/1000 Base-T以太网电口通过五类非屏蔽线传输的最大距离应不小于100m。
3.1.2 路由器单机设备POS接口的物理层指标应满足《同步数字体系（SDH）光缆线路系统进网要求》（GB 15941）的相关规定。
3.1.3 路由器单机设备V. 24数据接口特性应符合《使用串行二进制数据交换的数据终端设备和数据电路终接设备之间的接口》（GB 6107）的有关规定。
3.1.4 路由器单机设备V. 35数据接口特性应符合《数据通信34插针DTE/DCE接口连接器和插针分配》（GB 9951）的有关规定。
3.1.5 路由器单机设备E1接口特性应符合《脉冲编码调制通信系统网路数字接口参数》（GB 7611）的有关规定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铁路通信工程施工系统调试GSM-R数字移动通信系统作业指
导书
5.4.1中继器调试
（1）正向输出电平＋27±2 dBm
车站台处于发射状态，将通过式功率计串接在中继器正
向输出端与馈线之间，调整衰减器，使输出达到指标。
（2）反向输出电平－3±2 dBm
车站台处于发射状态，将通过式功率计串接在中继器反
向输出端与馈线之间，调整衰减器，使输出达到指标。
（3）中继器产生自激时分析原因。若为输入、输出线
相互干扰或布线不当引起，则应将输入、输出分开，重新布
线或调整间距，若输入电平过高，则应加大衰减器衰减值。
（4）中继器输入电平过低，则应调节天线方向达到最
佳位置，并检查漏缆有无开路。
天线驻波比测试
1）将驻波比表串接在电台与天馈线系统之间；
2）将FUNC拨到CAL位置，CALIBRATION旋钮反
时针方向旋转到底；
3）按下无线电台的发射键，调整CALIBRATION旋钮
使指针达到满刻度；
4）将FUNC拨到SWR位置，由表头的SWR刻度读
出驻波比的读值。
电台测试
将无线综合测试仪按无线电台测试示意图连接，对车
站电台的发射功率、额定频偏、非线性失真、接收灵敏度、
不失真音频输出功率、非线性失真系数等进行测试，测试数
据均应符合有关产品标准或设备出厂技术文件的规定。
5.4.2场强测试
（1）有漏缆区段：隧道内每隔5m测一次，每次测五个
数据取平均值。隧道外每隔10m测一次，每次测五个数据取
平均值。在调相头、固定头、终端头地点必须测试。
（2）无漏缆区段：每隔100m测一次，兼顾天线对天线
间场强，天线对区间的场强，调整天线方向，使接收的信号
满足设计的要求。
5.4.3系统联网调试：
（1）大三角通话呼叫试验：机车─车站─调度相互呼
叫通话，每个车站均要试验。
（2）小三角通话呼叫试验：车长台─车站─机车相互
呼叫通话，每个车站均要试验。
（3）机车─车站─调度转接外线电话试验：调度所自
动电话与机车呼叫通话试验，外线电话与机车呼叫通话试验
均应正常。
（4）全程场强试验：机车天线接场强计，调度所发通
告信号，在机车行进中，车上场强计记录全程接收场强，一
般低于10dBμ（按95％概率要求）需寻找原因，进行处理。
