建筑电气工程控制措施
建筑电气工程监理重点及措施
建筑电气工程监理重点及措施1.建筑电气安装控制部位供电系统成套配电柜、控制柜、照明柜安装，电缆敷设、接线与线路绝缘检测，低压电动机及电动执行机构安装。
低压电气动力试验和试运行。
建筑电气照明安装、配电箱（盘）安装，暗、明配管与穿线，照明灯具，开关、插座面板安装，防雷接地安装包括防雷装置系统和接地装置系统安装。
（1）供电系统1）施工准备阶段参与总承包单位及分包单位的选择：参与审核总承包单位及供配电分包单位资质、能力、人员素质、质保体系，特别是近期业绩及用户评价，监理单位资质、能力、人员素质、质保体系，特别是近期业绩及用户评价，监理单位协助建设单位进行技术评价筛选和商务评价。
2）进场材料的监控严格检查进场各类材料、设备是否符合要求，禁止一切不合格成品进场使用。
主要设备、材料成品和半成品进场检验结论应有记录，确认符合本章规定，才能在施工中应用。
确认符合本章和相关技术标准规定，才能在施工中应用。
依法定程序批准进入市场的新电气设备、器具和材料进场验收，除符合相关规定外，尚应提供安装、使用、维修和试验要求等技术文件。
进口电气设备、器具和材料进场验收，除应符合相关规定外，尚应提供商检证明和中文的质量合格证明文件、规格、型号、性能检测报告以及中文的质量合格证明文件、规格、型号、性能检测报告以及中文的安装、使用、维修和试验要求等技术文件。
经批准的免检产品或认定的明牌产品，当进场验收时，宜不做抽样检测。
组织电气专业进行图纸会审、技术交底3）施工过程中质量控制：对关键、重点环节部位实行旁站监理；严格按照国家强制性条文执行；若发现的不合格项应发出监理通知，进行跟踪直至整改完毕；工程中出现的工程变更，需经设计签认，并与建设单位沟通后方可施工。
4）验收阶段控制调试、检测应按照相应规范、规程、标准进行检查，保证使用功能，达到预期目标。
成套配电柜、控制柜和动力、照明配电箱安装柜、屏、台、箱、盘的金属框架及基础型钢必须接地（）或接零()可靠；装有电器的开启门，门和框架的接地端子间应用裸编织铜线连接，且有标识。
述建筑工程中的电气施工质量控制措施

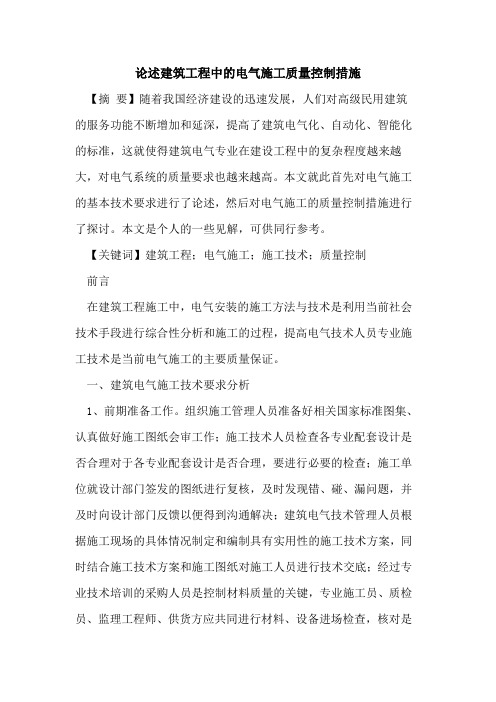

论述建筑工程中的电气施工质量控制措施【摘要】随着我国经济建设的迅速发展，人们对高级民用建筑的服务功能不断增加和延深，提高了建筑电气化、自动化、智能化的标准，这就使得建筑电气专业在建设工程中的复杂程度越来越大，对电气系统的质量要求也越来越高。
本文就此首先对电气施工的基本技术要求进行了论述，然后对电气施工的质量控制措施进行了探讨。
本文是个人的一些见解，可供同行参考。
【关键词】建筑工程；电气施工；施工技术；质量控制前言在建筑工程施工中，电气安装的施工方法与技术是利用当前社会技术手段进行综合性分析和施工的过程，提高电气技术人员专业施工技术是当前电气施工的主要质量保证。
一、建筑电气施工技术要求分析1、前期准备工作。
组织施工管理人员准备好相关国家标准图集、认真做好施工图纸会审工作；施工技术人员检查各专业配套设计是否合理对于各专业配套设计是否合理，要进行必要的检查；施工单位就设计部门签发的图纸进行复核，及时发现错、碰、漏问题，并及时向设计部门反馈以便得到沟通解决；建筑电气技术管理人员根据施工现场的具体情况制定和编制具有实用性的施工技术方案，同时结合施工技术方案和施工图纸对施工人员进行技术交底；经过专业技术培训的采购人员是控制材料质量的关键，专业施工员、质检员、监理工程师、供货方应共同进行材料、设备进场检查，核对是否符合设计图纸和规范规定及对产品型号、规格、外观进行验收，并做好检查验收记录；安装施工前，提前加工制作和备齐电气安装施工阶段中的预埋件、预埋管道和零配件等基本材料。
2、管路敷设。
首先，要求在配合结构预埋中，施工人员必须认真熟悉图纸，严格按设计和规范下料配管，按照施工图纸设计的各配电线路的管材、管径、敷设方式、敷设路径进行施工。
其次，管路连接、防腐、弯曲半径、弯扁度、管口处理等要按照技术交底的说明在施工过程中认真加强监护，保证管路畅通，及时做好自检、互检，并及时报监理验收，保证施工质量符合要求。
重点检查管路弯曲处是否有折皱及裂缝、弯曲半径是否符合规定、进入箱盒的排管长度是否一致及整齐、暗敷设位置是否正确、保护层是否足够等问题。
述建筑电气安装工程质量控制措施论文
论述建筑电气安装工程质量控制措施【摘要】电气施工是一项有计划、有步骤、有阶段的工作，不仅在施工前，而且贯穿于施工的全过程。
施工过程中以图纸，施工规范等为依据，为保证施工质量和进度，施工中有许多细节问题需要注意。
建筑电气安装是一项系统性的工程，工序较多、技术要求较高。
本文建筑电气安装中存在的质量问题及控制措施进行了探讨。
【关键词】建筑；电气安装；问题；措施概述随着社会经济高速的发展,科学技术不断发展,电气安装工程技术也在日新月异的发展。
建筑电气安装工程的质量问题是建筑施工中普遍存在的，由于电气安装的范围相当广泛，所以对建筑工程的质量存在很大的威胁。
人们对安全意识的逐渐提高，建筑电气安装工程的质量也越来越引起人们的关注了，所以提高建筑电气安装工程的质量已成各大建筑安装工程公司的重要任务之一。
一、电气安装施工工序及准备工作建筑电气安装是一项系统性的工程，必须详细了解安装施工工序，并做好前期的准备工作，保证建筑电气安装的质量。
建筑电气安装的施工工序主要有以下几个方面：①做好安装准备工作；②管路预制加工；③箱盒定位；④管路接连；⑤穿带引线；⑥扫管穿线；⑦电缆敷设；⑧安装配电箱和照明灯具；⑨安装防雷接地设施；⑩调试电气系统。
在建筑电气安装工程正式实施之前，准备工作是必不可少的，充足的前期准备工作能够有效保证安装施工进度和施工质量。
首先，在对建筑电气安装工程进行设计的时候，电气设计人员应当对建筑项目有详细的了解并针对设计工作提出要求。
例如电气设备和线路固定件的预埋设计，需要在建筑电气安装施工图设计中有明确的标识。
其次，在建筑电气安装施工开展之前，应该详细掌握规划的安装施工方法和安装施工进度，对一些关键地方的连接，如梁柱和屋面，电气设计人员要仔细核对自己的设计能否与建筑施工适合，并与施工人员共同审核设计图纸，避免发生错误。
最后，建筑电气安装施工中所使用的预埋件也需要在工程开始之前加工制作完成，保证电气安装工程的顺利实施。
全国民用建筑工程设计技术措施／电气
全国民用建筑工程设计技术措施／电气在民用建筑工程的设计中，电气技术措施是非常重要的一部分，它主要包括电气系统的设计、电力供应与配电、照明设计、智能化控制系统设计等方面。
本文将从这几个方面对其进行详细阐述。
首先，电气系统的设计是民用建筑工程中的重要环节之一、电气系统设计的主要目标是为建筑物提供稳定可靠的电力供应。
设计师首先需要根据建筑物的用途及规模，确定合适的电容量和负荷需求。
其次，设计师需要设计合理的电路布局，确保电气线路的合理分布，避免过多的电线布线带来的电磁干扰和线路故障。
此外，还需要根据电气系统的特点，选择合适的电缆、开关、插座等电气设备，确保其符合安全和可靠性要求。
其次，电力供应与配电是电气系统设计中的另一个重要方面。
电力供应可通过公用电网，也可以通过自备发电设备实现。
在设计中，需要根据建筑物的需求和用电特点，确定合适的电源类型和电源容量。
同时还需要设计合理的配电系统，确保电力能够有效、安全地分配到各个终端设备。
通常情况下，配电系统包括主配电室、分配电室、配电箱、电缆等设备。
在设计中，需要考虑电缆的敷设路径、电缆槽道的设计、电缆的规格和数量等因素。
照明设计是民用建筑工程中另一个重要的电气技术措施。
照明设计的目标是为建筑物提供充足、均匀、舒适的照明效果。
在设计中，需要根据建筑物的用途和功能，合理布置照明灯具，确保室内外的照明效果达到设计要求。
此外，还需要考虑到能源的节约和环境的保护，在选择照明设备时，应尽可能选择高效节能的灯具，并采用光控、时控等技术手段进行照明控制。
最后，随着科技的发展，智能化控制系统在民用建筑工程中越来越重要。
智能化控制系统能够实现对建筑物的各种设备进行集中控制与管理，提高建筑物的舒适度、安全性和能源利用效率。
在设计中，需要考虑建筑物的功能需求和智能化控制系统的可行性，确定合适的控制策略和设备。
同时还需要与其他系统进行集成，如安防系统、楼宇自控系统等，实现系统之间的互联互通。
全国民用建筑工程设计技术措施／电气
全国民用建筑工程设计技术措施／电气1.电力供应系统设计：-根据建筑物的用电负荷计算，确定合适的主变电站容量和配电系统设计。
-设计电缆布线和管线布置，确保电力供应的稳定和高效。
2.照明系统设计：-根据建筑物的功能和使用需求，确定照明灯具的种类、位置和照度要求。
-选择节能高效的照明设备，如LED灯具，并合理利用天然光。
-设计合理的照明回路和开关控制系统，方便使用和管理。
3.通信系统设计：-确保信号传输的稳定和清晰，避免信号干扰和噪音。
-合理布置通信设备和线缆，方便使用和维护。
4.安防系统设计：-设计建筑物的安全监控系统，包括闭路电视（CCTV）和入侵报警等。
-确保监控设备的全天候工作和画面清晰。
-设计合理的安全防护措施，如安装火灾报警器、烟雾探测器等。
5.电气防火措施设计：-根据建筑物的用途和规模，确定合适的电气防火措施，如使用阻燃电缆，安装漏电保护器等。
-合理布置电气设备，避免电线交叉、交错和过度负荷的情况。
6.电气节能设计：-选择节能电器设备，如高效节能电机、变频器等。
-设计合理的节能控制系统，如自动亮度调节、定时开关机等。
7.接地系统设计：-确保建筑物的电气系统和设备接地良好，减少接地电阻。
-设计合理的雷电防护措施，如安装避雷针、接闪器等。
8.电子设备和设施的防护：-为电子设备和设施设计合适的防护措施，如电磁屏蔽、防静电等，避免电气干扰和损坏。
综上所述，全国民用建筑工程设计技术措施中的电气部分涉及到建筑物的电力供应、照明、通信、安防等方面的设计。
这些技术措施能够确保电气系统的安全可靠、高效节能和符合规范要求。
电气安装施工工程中存在问题及预防措施
电气安装施工工程中存在问题及预防措施电气安装施工工程是指在建筑物、厂房、设备等各类项目中进行的电气设备安装和调试工作。
在电气安装施工工程中，经常会出现各种问题，这些问题可能会对施工工程的进度和质量产生影响，甚至会造成安全事故。
为了保障施工工程顺利进行和确保施工质量，需要对电气安装施工工程中存在的问题进行深入分析，并提出相应的预防措施。
1. 施工进度延误：电气安装施工工程涉及到多种专业的施工工艺和设备安装，如果协调不当或者施工计划不合理，容易导致施工进度延误。
2. 安全隐患：电气安装工程中存在大量的电气设备和线路，如果安全管理不到位，可能会出现触电、短路等安全隐患。
3. 质量问题：电气设备安装不符合规范或者施工工艺不到位，会影响电气设备的使用寿命和安全性。
4. 环保问题：电气设备的安装和使用可能会产生电磁辐射或者废气排放，如果处理不当，可能会对环境产生影响。
5. 设计变更：由于工程实际情况的变化或者设计不合理，可能需要对电气设备的安装位置或者线路进行变更，给施工带来不便。
1. 做好施工计划：在进行电气安装施工前，需要制定详细的施工计划，合理安排施工工艺和设备进场时间，确保施工进度的合理安排。
2. 安全管理到位：重视施工现场的安全管理工作，加强对用电设备的检查和维护，确保电气设备的安全使用。
3. 强化质量管理：严格按照相关规范和标准进行电气设备安装和调试工作，确保施工质量符合要求。
4. 环保措施：在电气设备施工工程中，要注意对电磁辐射和废气排放进行控制，采取相应的环保措施，减少对环境的影响。
5. 加强沟通协调：及时沟通施工现场的实际情况，与设计单位和相关部门保持良好的沟通协调，有助于及时解决工程中的设计变更问题。
建筑电气工程常见的质量问题及控制措施
３ 防 雷 问题 ３１ 存 在 问题 ．
设 计人员在轻 型彩钢屋 面板 上设置 中ｌ ０镀锌 钢筋作为避雷 网时 ， 避 雷 接 地 极 测 试 点 说 明不 妥 ； 雷 接 地 极 和 避 雷 网 施 工 中 ， 接 不 符 合 防 焊 要求； 接地极 电阻测试 点设 置不符合要求等 。 ３２ 预 防措 施 ＿ 《 民用 建筑电气设计规 范》 １ ．４条 明确指 出 ， 第 ２１ ． 新建工程应尽可能 利用建筑 物金属 导体作 为防雷装置 ， 利用建筑物 内钢 筋作为防雷装置更 安全 、 可靠 和美 观 ， 因它们在建筑施工 中己连接成一个 整体 ， 这就 自然形 成法拉第 笼 ， 能更好 地平衡 室内电位， 获得 良好 的均压效 果 ， 从而更有效 地保护建筑物内的设备 和人 身安全 。 ４ 电气工程的质量控制措施 针对 民用建筑 电气工程 的以上 常见问题 ， 可在事前 、 中及事后采 事 取 措 施 予 以控 制 。 ４１ 事 前 控 制 ． 国家《 建筑法 》 明确 指出 ：用 于建筑工程 的材 料 、 “ 构配件 、 设备 …… ， 必 须符 合设 计 要 求 和产 品质 量 标 准 ” 因此 ， 把 住 “ 。 要 四关 ” 即采 购 关 、 ， 检 测关 、 运输保 险关 和使用关 。 １优选采 购人员 ， ） 提高他们 的综合素质和质 量鉴定 水平。挑选那些 有 一定专业知识 、 于事业 、 忠 能按照项 目经理要求办事的人任采购人员。 ２ 掌握信息 ， ） 优选送货厂家 。 掌握 质量 、 价格 、 供货能力 的信息 ， 选择 国家认证 许可 、 一定技术 和资金保证 的供货 厂家 ， 有 选购有产品合格证 、 有社会信誉 的产品， 这样 既可控制 材料质量 ， 又可降低材料成本 。 针对建 材市场产品质量混杂情 况 ， 还要对 建材 、 配件 和设备实行施 工全过程 构 的质量监控 。施 工项 目所有 主材严格按设计要求 ， 有符合规范要求 的 应 质保 书 ， 对进场材料 ， 除按规定进行必要 的检测外 ， 质保 书项 目不全的产 品， 应进行分 析、 检测 、 鉴定 。 ４２ 事中控 制 ． 实施 工程项 目管理需要综 合考虑 多方 面的管 理要素 ， 同的项 目具 不 有不同的管理 重点； 企业应 始终 贯彻项 目 经理 责任制是项 目管理的基本 原 则。落 实项 目经理责任制首先在 于明确责任制 的基本内容 ， 目经理 项 受企业委 托对项 目 进行 管理 ，项 目 经理应负 责并 确保完成承包合 同， 降 低 目标 成本 ， 并落 实质量 、 安全 ， 到各方 面的要求 。 达 ４３ 事 后控 制 － 严格按 照质量验 收标准对 已完工程进行验收 。 筑电气设备安装工 建 程， 所用材料 、 电器 、 备 、 设 成品 、 半成 品的铭牌 、 型号 、 规格 、 能和施工 性 工 艺安装质量 ， 必须 符合设计要求 和《 建筑 电气 工程施工质 量验收规范 Ｇ ５ ３３２０） Ｂ ０ ０ — ０ ２ 及有关专业 规范 、 ） 标准 。建筑 电气安装 工程 中质量允许 偏差 ， 但应 符合规范有关 规定 ， 一般项 目质量 允许 偏差和检查方法 ， 应符 合相关 规定。而对于电气安装 工程 中存在 的不合格品 ， 应及时进行返工 处理 ， 以确 保 工程 质 量 。
分析建筑电气施工质量控制措施
分析建筑电气施工质量控制措施摘要：本文针对影响建筑电气施工质量的因素，就主体施工过程和安装调试过程的质量控制做了分析，并探讨建筑电气安装工程质量的管理要点，以供交流。
关键词：建筑电气；施工；质量控制近年来，随着社会的飞速发展，人们对建筑物功能的要求越来越高，从而提高了建筑物电气化、智能化、自动化的标准，进而使电气工程的地位越来越重，施工难度越来越大。
与此同时，对电气施工质量的要求也越来越高。
本文就建筑电气施工质量的控制，谈谈几点看法。
1.建筑电气施工应注意的几点问题1.1 利用建筑物的结构钢筋进行防雷与接地在《建筑防雷设计规范》（gb5oo57-94），多次提到在防雷设计时，应优先利用建筑本身的结构钢筋或钢结构等自然金属，作为防雷装置的一部分，使得在保证安全可靠性的前提下能兼顾经济性。
建筑物中常利用结构柱内对角的两条主钢筋作引下线，圆钢的搭接长度不小于圆钢直径的6倍，双面施焊。
在室外线路施工中，设计图纸中的角钢地极常被某些施工队用圆钢接地极所代替，这样做接电阻值是也能达到要求，但圆钢接地体与大地接触面绝对比不上角钢。
因此，要对接地体进行抽检验收。
1.2 电气管线的预埋与结构布置电气管线的敷没方式分明敷和暗敷两种。
明敷是将管线安装于墙壁、顶棚的表面，对结构影响不大，而暗敷则完全不同。
暗敷中，电气管线的预埋是建筑安装工程中的重要部分。
电气预埋管线的特点是根数多，平面布置复杂，特别是在墙体中的垂直预埋管线和在楼板中的水平预埋管线由于削弱了结构构件截面，对结构构成一定影响，下两将从几个方面加以讨论：（1）垂直预埋管线在结构墙体中的敷设当垂直预埋管线埋设于在钢筋混凝土柱或者钢筋混凝土剪力墙中时，敷设方法相对简单，仅需将线路套管改为镀锌钢管或塑料套管，并与结构钢筋绑扎固定，防止在浇筑振捣混凝土时偏位。
由于电气管线直径较小。
对混凝土墙、柱影响不大可根据需要灵活布置。
但是，当管线垂直埋设于砌体墙体中时，埋设方式相对复杂，这也是电气安装工程与土建工程矛盾较多的地方。
建筑电气施工技术要点及质量控制措施
建筑电气施工技术要点及质量控制措施摘要：电气建设是一项复杂的工作，这里涉及了好几个方面，并且对建筑技术有一定的要求，这些要求是建筑物的用户和建筑工程师阐明了实际的施工要求。
本文就使用电力建筑的技术，合理的根据实际情况介绍建筑物的电气施工。
关键词：建筑电气工程；施工管理；质量控制引言：电力建筑是建筑项目中非常重要的一部分，在此阶段，大型的建筑将持续增加，导致建筑物的技术功能和要求也增加了，并提出了电力构建的很多要求，技术和过程非常复杂，涉及的影响因素也非常多样化。
为了确保高质量的电力建设，公司需要做出完整的监督和电气施工控制的良好工作，以便电力构造的各个方面都可以精确地确保电力构造的质量。
一、建筑电气施工技术要点（一）预埋工作施工技术要点在电气施工工程的建设中，必须进行第一批集成工程，以防止在施工过程中疏忽并影响建筑项目的质量造成防水层泄漏，同时，在电力结构期间，还存在桥梁，硬塑料管，铁丝和金属管道的现象。
这种类型的材料很容易影响项目的质量并引起各种问题，金属管必须焊接地线，整合时保护层很薄，金属支撑的可靠性很低。
因此，为了防止此类问题，有必要加强对电缆导管控制半径的距离，以确保半径的准确并尊重规定；同时，有必要确保保护层不少于15毫米；此外，必须使用恢复零件之类的面板调整电缆施工周期。
（二）电线管道敷设技术要点在建造工程建筑之前，我们必须首先了解和计划全球电气建设项目，以便可以澄清建筑材料和必须使用的建筑阶段，以促进建筑效率的提高和保证建筑的精度，电线管道的安装是正式电力结构的第一步，它只能在安装位置和电线管道的量之后执行，作为电力施工的主要建立，安装了电缆管道，并且在施工过程中必须注意几个技术要点，电缆的安装是一个危险和高的工作要求，因此，还评估了电线管道以提高工作效率，避免直接存储在空气中的电缆以及有效提高项目的安全性。
将管道放在混凝土中后，这样将沿着弯曲路来放置。
集成管与建筑物表面之间的距离应超过15毫米，如果获得此批准，则应采取有效的保护措施。
电气工程施工方案和施工措施
电气工程施工方案和施工措施一、施工方案1.工程概述：电气工程是指在建筑物或其他工程项目中进行电力系统、照明系统、通信系统等电气设施安装与调试的工程。
本项目的电气工程施工范围涵盖了建筑物内部的电力供应系统、照明系统、弱电系统等。
2.施工组织设计：（1）设立专门的电气工程施工组织，负责工程的协调和管理。
（2）成立专业的电气工程施工队伍，招聘具有相关技术经验和资质的工程师、技术人员和施工人员。
（3）制定详细的施工进度计划，合理安排施工任务和工序，确保施工进度。
3.施工技术要求：（1）按照国家电气工程施工标准和相关规范进行施工，确保施工质量。
（2）严格按照施工图纸和设计规定进行施工，不得随意改动。
（3）施工人员需具备相应的证书和资质，并按照相关要求进行安全培训。
4.物料选用：（1）电气设备和材料选用具有相关产品质量认证的优质产品，确保安全可靠。
（2）遵守电气设备的选型参数要求，确保其适应本工程的环境条件和负载要求。
5.安全措施：（1）施工前需对施工区进行安全检查和评估，确保施工现场的安全。
（2）施工人员需穿戴相应的安全防护用品，如安全帽、安全鞋、防护眼镜等。
（3）进行必要的培训和教育，提高施工人员的安全意识和紧急处理能力。
6.环境保护：（1）施工现场应遵守环境保护的相关要求，合理使用和处理废弃物料，减少对环境的影响。
（2）施工过程中不得发生噪音、尘土等对周围环境和居民造成不良影响的情况。
7.质量控制：（1）施工人员需按照施工图纸和设计规范进行施工，确保施工质量符合要求。
（2）设立质量检测和监控机构，对施工过程进行质量把关。
（3）定期进行质量检查和验收，确保工程的安全和可靠。
二、施工措施1.施工前的准备工作：（1）施工前需对施工现场进行勘察和测量。
（2）按照施工图纸和设计要求，制定详细的施工方案和工序计划。
（3）准备施工所需的材料、设备和工具。
2.电力供应系统施工：（1）安装电缆和线路，确保其布线合理、接头牢固、绝缘良好。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
建筑电气工程 一、样板间记录验收 1、主楼：成套配电柜、控制柜（屏）和动力，照明配电箱安装； 2、插接式母线安装； 3、电缆桥架安装及桥架内电缆敷设：分强电和弱电； 4、电缆沟内和电缆竖井内电缆敷设：分强电和弱电； 5、电线导管、电缆导管和线槽敷设二分强电和弱电； 6、电线、电缆穿管和线槽敷设：分强和弱电； 7、普通灯具安装； 8、专用灯具安装； 9、开关、插座、风扇安装； 10、接地装置安装； 11、避雷引下线和变配电室接地干线敷设：分引下线和变配电室； 12、接闪电安装； 13、建筑物等电位联结； 二、工序交接 1、强、弱电导管敷设与土建砼工程之间交接； 2、避雷引下线（跨接线）焊接与土建木工支模之间交接； 3、导管隐蔽完后与穿线工程之间交接； 4、各分项子分部与分部工程之间的交接； 5、不同施工单位的工序交接，不同工程之间的交接。 三、持证上岗 安装电工、焊工、起重吊装工、机械工和电气调试人员及有关特殊操作工种，应按有关要求持证上岗。 四、计量器具：测试仪表，设备应检查合格。 五、电气动力工程的负荷试运行，见P178，编制试运行方案或作业指导书。 六、施工过程主要控制 A、成套配电柜，控制柜（屏）和动力照明配电箱安装（高度）接内安装。 ⑴防护用品必须齐全； ⑵柜应有生产许可证，“CCC”让证和认证证书复印件及试验记录，出厂合格证、产品的技术文件。 ⑶低压配电室内成排布置的配电屏前后的通道最小宽度，固定式单排布置：前1500，后1000； 抽屉式：单排：前1800，后1000； ⑷配电柜的底座采用型钢制作，不平时采用垫铁找平，有平斜，斜垫铁的斜度为1/10—1/20，型钢安装允许偏差，水平度：全长5mm/m，平直度：1mm/m，全长5mm/m。 ⑸柜的正面及背面各电、端子牌等应标明编号、名称、用途及操作位置。 ⑹引入柜内的电缆及芯线应符合：引入柜盘内的电缆应排列整齐，编号清晰，避免交叉，并应固定牢固，不得使所接线端子排受到机械阻力，安装电缆在进入柜盘后，应将钢带切断，切断处的端部应扎紧，并将钢带接地。 ⑺动力、照明配电箱安装 预留洞口配管测高度比箱体应大300——500mm，不配管侧不应大于80mm。； 轻质墙上明装配电箱安装做法：见图P77、P178 B、低压电全动力设备试验和试运行； 持相应的试验资格证书； 编制试运行方案或作业指导书，审查确认后执行。 C、封闭母线、裸母线、插座式母线安装； 1、母线支架和封闭插座式母线的外壳应进行接地或接零，完成后见母线绝缘电阻测试和交流工频而耐压试验合格后方能进行通电。 2、进场验收：母线表面应光洁平整，不应有裂纹，折皱，夹杂物及变形和扭曲现象。 封闭母线、插座式母线各段应标志清晰，附件齐全，外壳无变形，内部无损伤。 3、各种油漆、电焊条等均有合格证。 4、母线涂相色漆：A、黄，B、绿，C、红，PE：黄绿相间，零：浅蓝色。 5、支架采用“—”、“L”、“T”、“U”型。 6、电缆桥架安装和桥架内电缆敷设： ⑴接地可靠，全长应不少于2处与接地或接零干线相连接； ⑵接地线最小允许截面积不小于4mm2。 ⑶桥架外观及喷涂应平整、光滑、均匀、不起皮、无气泡、水泡，应有合格证及“CCC”认证标志。 ⑷固定支点间距不应大于1.5-2m，在进出接线箱盒、柜转角，转弯和变形缝两端及丁字接头的三端500mm以内应设固定支持点。 ⑸电缆最小允许弯曲半径： 聚氯乙烯绝缘电力电缆：10D 交联乙烯绝缘电力电缆：15D 多芯控制电缆：10D ⑹电缆桥架应散设在势力管盖的下方：与管道的最小净距 一般工艺管道：平行净距：0.4m，交叉净距：0.3m 势力管道：保温平行净距：0.5m，交叉净距：0.3m 不保温平行净距：1.0m，交叉净距：0.5m ⑺桥架安装 设在竖井内和穿越不同防火区的桥架，有防火隔离措施。 如图P249 ⑻桥架内电缆敷设 应按电缆排列图敷设，单层摆放，排列整齐，不得交叉，拐弯处应以最大截面电缆弯曲半径为准。不同级电城市的电缆应分层敷设，高压电缆应敷设在最上层。同等电压的电缆沿桥架敷设时，电缆水平净距不得小于35mm。 ⑼电缆挂标志牌 应注明电缆编号、规格、型号、电压等级、电缆起始位置，电缆的两端、拐弯处，交叉处应挂标志牌，直线段每30m应挂一次电缆标志牌。做法见图P253 7、电线导管，电缆导管和线槽敷设 ⑴砼内弯半径不小于管外径的10倍，弯扁度≤D保护层厚度不小于15mm。 ⑵钢导管丝机连接时，必须焊接跨接线，规格见P282； ⑶SC管埋在砼内内壁防腐，其它应内外防腐； ⑷钢导管焊弯时，应避免出现拆皱现象； ⑸钢导管与盒连接时外露2—4扣，且应加护几保护； ⑹天线并行时，间距不可小于25mm； ⑺塑管在顶板中间敷设时应用垫块垫起； ⑻灯痊、开关、插座、箱体留定位应准确，及时与土建配合是否有变更，且插座位置严禁设在窗台下，箱体严禁设于梁、窗台下。 ⑼吊顶内暗敷时，管路可敷设在主龙骨上，单独吊挂的管路其吊点不宜超出100mm，盒、箱两侧的管路固定点，不宜大于300mm。 ⑽在柱、剪力墙预留时，可采用50mm厚泡沫块预留，入管时煨制乙字弯。 8、电线、电缆穿管和线槽敷设 ⑴穿线颜色应符合图标规定； ⑵管内导线总数不应多于8根； ⑶导线预留长度 ①接线盒、开关盒、插座盒及灯头盒为15cm； ②配电箱内导线的预留长度为配电箱体周长的1/2； ③出户导线的预留长度1.5m； ④公用导线在分支处，可不剪断导线而直接穿过。 ⑷电线在线槽内有一定余量，不得有接头，电线按回路编号分段绑扎，绑扎点间距不应大于2m。 ⑸绝缘电阻控制 第一次应按每个箱每个支路摇测，主线单独摇测，安装完后，第二次应按总箱至各箱总进线及各箱总进度摇测。 9、电缆头制作，接线和线路绝缘测试 ⑴兆欧表的电压等级 ①100V以下的电气设备或回路，采用250V兆欧表。 ②500V—100V电气设备或回路，采用500V兆欧表 ③3000V—500V电气设备或回路，采用1000V兆欧表。 ④10000V—3000V电气设备或回路，采用2500V兆欧表。 ⑤10000V及以上电气设备或回路，采用2500V或5000V兆欧表 ⑵多股线与设备器具的端子连接，应用接线端子，且应搪锡，固定时应配齐相应的垫圈及弹簧垫。 ⑶箱内导线端头设相色绝缘管及回路标识。 ⑷接线包扎用绝缘皮耐高压胶带。 10、普通灯具安装 ⑴灯具距地面高度小于2.4m时，灯具的可接近裸露导线必须接地或接零可靠，并应有专用接地螺栓，且有标识。 ⑵灯具固定，禁止用木楔，固定螺钉或螺栓不应少于2个。 ⑶同一室内或场所成排安装灯具，其中心线偏差不应大于5mm，要求为2mm。 ⑷矩形灯具的边框与顶棚面的装饰直线平行，其偏差不应大于3mm，要求为1mm。 ⑸级顶灯具，灯泡不应紧贴灯罩。 ⑹双管及双管以上日光灯采用吊链安装时，应采用金属吊盒，不应采用塑料或胶木吊盒。 ⑺日光灯通临时电试验，如镇流器响声大，运行1小时后，测量超过35dB时应更换（用噪音仪）。 ⑻灯具接线必须挂锡后包扎橡皮，绝缘胶带后再包塑料绝缘胶布二层。 I：专用灯具安装 1、应急照明灯具安装部位及高度须符合图纸要求，平整与饰面接合紧密，标识清晰正确。 J：开关、插座安装 1、同一室内安排的插座高低差不应大于5mm，要求为3mm，成排安排的插座高低差不应大于1mm。 2、开关开启方向一致，向上为开，向下为断。 3、开关位置不得安排于单扇门后，开关边缘距门边缘距离确定为0.18米。 4、开关选用产品为带荧光的宽按钮开关。 5、插座接线顺序正确： K、接地装置安装 1、测试点一个单位工程高度一致，做法统一。 2、接地装置焊接采用搓接焊，焊接长度符合要求 扁钢与钢管，扁钢与角钢焊接，紧贴角钢外侧两边，或紧贴3/4钢管表面，上下及两侧施焊。 3、测试点做法： ↓ ↑
4、TN-S接地方式： L：避雷引下线和变配电室接地干线敷设 1、变配电室接地干线敷设 固定支持卡子或卡具，间距水平0.5-1.5m，垂直不超过2m，转弯0.3-0.5m，水平直线部分一般高度在0.3m，保证距墙距离应一致。 2、敷设引下线时利用黄漆深刷引下线，色带高度50mm，高度一致。 M：接闪电安装 1、避雷网支架应用25×4扁钢制作，布置间距均匀一致，间距1m，拐弯处距 起弯点0.25m，安装完后做支持件拉力试验。49N，（5公斤）力，高度为0.15m 2、避雷带通过伸缩沉降的做法： 将避雷带向侧面或下面弯成半径为100mm的弧形，且支持卡的中心距建筑物也缘距离减少至400mm，如图：见P418 N：建筑物等电位联结 1、等电位联结线应有黄绿相间的色标，在等位联结端了板上应刷黄色底漆并标以黑色记号，符号为“↓” 2、局部等电位，终端支线安装86接线盒，面板可采用电话出
线子，但应标以“↓”等电位接地符号。 3、风管法兰处应用跨结线连接一BVRX 4、每年甲方组织相关部分做避雷接地电阻及等电位联结电阻测试。
工艺流程 一、室内给水管道安装： 引入管→底层（隐蔽）横、立干管与支管安装→埋地给水管道
