《电工学》试题(B卷)专科

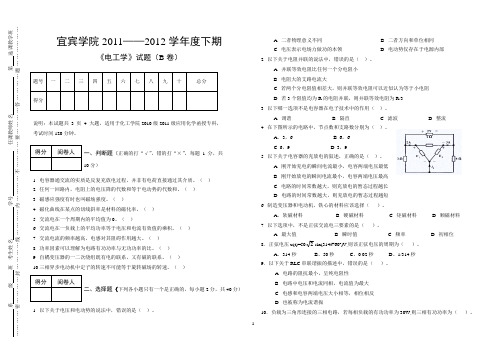

宜宾学院2011——2012学年度下期《电工学》试题（B 卷）说明：本试题共 3 页 4 大题，适用于化工学院2010级2011级应用化学函授专科，考试时间120分钟。

一、判断题（正确的打“√”，错的打“×”，每题1分，共10分）1. 电容器通交流的实质是反复充放电过程，并非有电荷直接通过其介质。

（）2. 任何一回路内，电阻上的电压降的代数和等于电动势的代数和。

（）3. 磁感应强度有时也叫磁场强度。

（）4. 磁化曲线在某点的切线斜率是材料的磁化率。

（）5. 交流电在一个周期内的平均值为0。

（）6. 交流电在一负载上的平均功率等于电压和电流有效值的乘积。

（）7. 交流电流的频率越高，电感对其阻碍作用越大。

（）8. 功率因素可以理解为电路有功功率与无功功率的比。

（）9. 自耦变压器的一二次绕组既有电的联系，又有磁的联系。

（） 10.三相异步电动机中定子的转速不可能等于旋转磁场的转速。

（）二、选择题（下列各小题只有一个是正确的，每小题2分，共40分）1. 以下关于电压和电动势的说法中，错误的是（）。

A. 二者物理意义不同B. 二者方向和单位相同C. 电压表示电场力做功的本领D. 电动势仅存在于电源内部 2. 以下关于电阻并联的说法中，错误的是（）。

A. 并联等效电阻比任何一个分电阻小B. 电阻大的支路电流大C. 若两个分电阻值相差大，则并联等效电阻可以近似认为等于小电阻D. 若3个阻值均为R 的电阻并联，则并联等效电阻为R/3 3. 以下哪一选项不是电容器在电子技术中的作用（）。

A. 调谐B. 隔直C. 滤波D. 整流 4. 在下图所示的电路中，节点数和支路数分别为（）。

A ．3，6 B. 6，6 C. 6，9 D. 3，95. 以下关于电容器的充放电的叙述，正确的是（）。

A. 刚开始充电的瞬间电流最小，电容两端电压最低B. 刚开始放电的瞬间电流最小，电容两端电压最高C. 电路的时间常数越大，则充放电的暂态过程越长D. 电路的时间常数越大，则充放电的暂态过程越短 6. 制造变压器和电动机，铁心的材料应该选择（）。

电工学B考试题123

一、填空题1. 任何一个完整的电路都必须有电源、负载和中间环节 3 个基本部分组成。

具有单一电磁特性的电路元件称为理想电路元件，由它们组成的电路称为电路模型。

电路的作用是对电能进行传输、分配和转换；对电信号进行传递、存储和处理。

2.从耗能的观点上来讲，电阻元件为耗能元件，电感和电容元件为储能元件3.电路图上表示的电流，电压方向称为参考方向假定某原件是负载时，该元件两端的电压和通过原件的电流方向为关系参考方向。

2. 反映实际电路器件耗能电磁特性的理想电路元件是电阻元件；反映实际电路器件储存磁场能量特性的理想电路元件是电感元件；反映实际电路器件储存电场能量特性的理想电路元件是电容元件。

IU S3.R0 、端电压 U ＝ 0时，此种状态称作短路，这电路有通路、开路和短路三种工作状态。

当电路中电流种情况下电源产生的功率全部消耗在内阻上。

4.从耗能的观点来讲，电阻元件为耗能元件；电感和电容元件为储能元件。

1. 表征正弦交流电振荡幅度的量是它的最大值；表征正弦交流电随时间变化快慢程度的量是角频率 ω ；表征正弦交流电起始位置时的量称为它的初相。

三者称为正弦量的三要素。

2. 三相异步电动机主要由定子和转子两大部分组成。

电机的铁心是由相互绝缘的硅钢片叠压制成。

电动机的定子绕组可以联接成三角形或星形两种方式。

2. 电阻元件上任一瞬间的电压电流关系可表示为u = iR ；电感元件上任一瞬间的电压电流关系可以表示为u Ldii Cdu CL；电容元件上任一瞬间的电压电流关系可以表示为Cdt。

由上述三个关系式可得，电阻元件为即时元dt件；电感和电容元件为动态元件。

3. 在 RLC 串联电路中，已知电流为5A ，电阻为 30Ω ，感抗为 40Ω，容抗为 80Ω ，那么电路的阻抗为 50Ω ，该电路为容性电路。

电工学B考试题。

一、填空题1. 任何一个完整的电路都必须有电源、负载和中间环节 3个基本部分组成。

具有单一电磁特性的电路元件称为理想电路元件，由它们组成的电路称为电路模型。

电路的作用是对电能进行传输、分配和转换；对电信号进行传递、存储和处理。

3. 电路有通路、开路和短路三种工作状态。

当电路中电流0R U I S=、端电压U ＝0时，此种状态称作短路，这种情况下电源产生的功率全部消耗在内阻上。

4.从耗能的观点来讲，电阻元件为耗能元件；电感和电容元件为储能元件。

1. 表征正弦交流电振荡幅度的量是它的最大值；表征正弦交流电随时间变化快慢程度的量是角频率ω ；表征正弦交流电起始位置时的量称为它的初相。

三者称为正弦量的三要素。

2. 三相异步电动机主要由定子和转子两大部分组成。

电机的铁心是由相互绝缘的硅钢片叠压制成。

电动机的定子绕组可以联接成三角形或星形两种方式。

由上述三个关系式可得，电阻元件为即时元件；电感和电容元件为动态元件。

3. 在RLC 串联电路中，已知电流为5A ，电阻为30Ω，感抗为40Ω，容抗为80Ω，那么电路的阻抗为 50Ω ，该电路为容性电路。

电路中吸收的有功功率为 450W ，吸收的无功功率又为 600var 。

5. 若将额定频率为60Hz 的三相异步电动机，接在频率为50Hz 的电源上使用，电动机的转速将会低于额定转速。

电工学B习题答案

电工学B 习题解答郑重提示：本习题答案只列出关键步骤，并非完整解答，请自行添加适当文字、电路、式子、步骤等其它合适内容，以完善答案!第一章电路基本概念及元器件1. ⎩⎨⎧><=2s)(t A-2s)(t A 32i 2. t=0时V --u 495950===)e -(/-τ方向：b →a t →∞时V u 595==∞)e -(/-τ方向：a →b 3.1）V i p u A A A 5210=== 2）A --u p i B B B 11010===3）元件C 发出功率为-10W ，表明C 为吸收功率，电压与电流方向一致，故V --i p u C C C 10110===4.//本题解答时务必添加说明//1）VD 导通，U O1=1.3V 2）VD 截止，U O2=0V 3）VD 导通，U O3=-1.3V 4）VD 截止，U O4=2V 5）VD 导通，U O5=1.3V 6）VD 截止，U O4=-2V5.【不要做】6. 当-3.7V<u i<3.7V时，VD1和VD2都截止，u o=u i；当u i≥3.7V时，VD1导通，VD2截止，u o=3.7V；当u i≤-3.7V时，VD1截止，VD2导通，u o=-3.7V。

u i的波形根据表达式u i=5sinwt(V)画出，略；u o的波形请自行根据上述结果画出，略。

提示：画u i与u o的波形时，必须对齐画。

7. //本题解答时务必添加说明，说明理由//8. //本题解答时务必添加说明，说明理由//（1）—（3）为硅管；（4）—（6）为锗管。

第二章电路的基本定律及分析方法1.解：结点a：I1+I2=I3回路1：R1I1–R2I2+U S2–U S1=03Ω 6 V3Ω1Ω 5ΩI 1 +- I 1aI 1b回路2：R 2I 2+ R 3I 3–U S2=0联立求解，得：I 1= –0.2A ，I 2= 1.6A ，I 3= 1.4AU s1起负载作用，其功率P 1= U s1 I 1= –2.4W U s2起电源作用，其功率P 2= U s2 I 2=24W2.解：结点a: I 1+5=I 2 回路：3I 2+2I 1-10=0 解得I 1=-1A, I 2=4A电流源两端电压 U=I2R2=4×3=12V电流源电压与电流真实方向相反，起电源作用 3.电压源单独作用时，电路如图A 2-)516336-()-(1b 1a 1=+++=+=I I I （或A 2-)51//(336-I 1=++=）（ //为并联运算符号）电流源单独作用时，电路如图A 2-6)511-6333-()-(2b 2a 2=⨯+⨯+=+=I I I 由叠加定理，得3Ω6 A3Ω 1Ω5ΩI 2 I 2aI 2bI= I1+ I2= –4A4.当开关在位置1时，电压源U S单独作用时，毫安表读数I=K1U S = 40mA；当开关在位置2时，电压源U S和4V电压源同时作用，利用叠加定理有I=K1U S +4K2代入数据有-60=40+ 4K2解得K2= -25当开关在位置3时，电压源U S和6V电压源同时作用。

模拟B及答案电工学

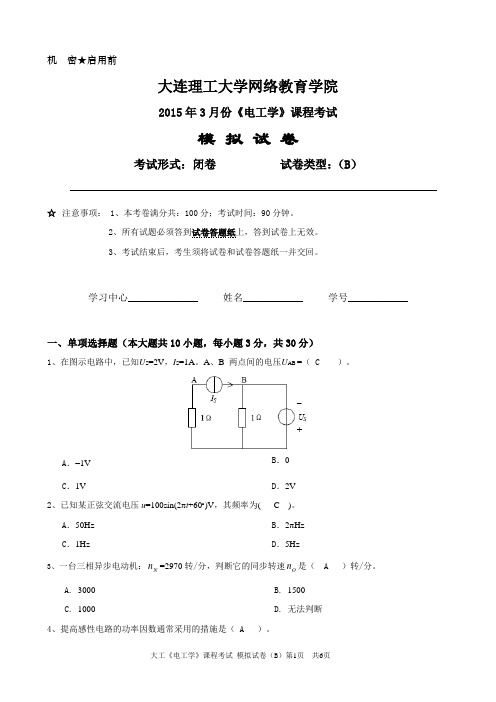

机密★启用前大连理工大学网络教育学院2015年3月份《电工学》课程考试模拟试卷考试形式：闭卷试卷类型：（B ）☆ 注意事项： 1、本考卷满分共：100分；考试时间：90分钟。

2、所有试题必须答到试卷答题纸上，答到试卷上无效。

3、考试结束后，考生须将试卷和试卷答题纸一并交回。

学习中心______________ 姓名____________ 学号____________一、单项选择题（本大题共10小题，每小题3分，共30分）1、在图示电路中，已知U S =2V ，I S =1A 。

A 、B 两点间的电压U AB =（ C ）。

A ．–1VB ．0C ．1VD ．2V2、已知某正弦交流电压u =100sin(2πt +60︒)V ，其频率为( C )。

A ．50HzB ．2πHzC ．1HzD ．5Hz3、一台三相异步电动机：N n =2970转/分，判断它的同步转速O n 是（ A ）转/分。

A. 3000B. 1500C. 1000D. 无法判断4、提高感性电路的功率因数通常采用的措施是（ A ）。

A ．在感性负载的两端并联电容B. 给感性负载串联电容C. 给感性负载串联电容或并联电容都可以D.以上都不对5、所谓晶体管输出特性曲线中的线性区域是指（ A ）。

A．放大区 B. 饱和区C. 截止区D. 感性区6、已知元件的复阻抗为Z=(3-j4)Ω，该元件的性质是（ B ）。

A．电阻性 B. 电容性C. 电感性D. 无法确定7、某正弦波振荡电路的反馈系数为 F=0.1∠180°，若要使该振荡电路起振，则放大电路的放大倍数│A0│应满足（ A ）。

A．│A0│＞10 B. │A0│= 10C. │A0│＜10D. 不确定8、运算放大器电路如图所示，该电路中反馈类型为（ C ）。

A．串联电压负反馈 B. 串联电流负反馈C. 并联电压负反馈D. 并联电流负反馈9、逻辑电路如下图示，时钟脉冲来到后D触发器（ C ）。

电工考试试卷(B)答案

电工考试试卷（B）（总分100分，考试时间2h)部门：姓名：工号：总分：一、单项选择题（共30题，每题2分，选对得分，错选不得分）1、电路的作用是实现能量的( B)和转换、信号的传递和处理。

A、连接B、传输C、控制D、传送2、( D )反映导体对电流起阻碍作用的大小。

A、电动势B、功率C、电阻率D、电阻3、如图下所示，有源二端网络A，在a、b间接入电压表时，其读数为100V；在a、b间接入10Ω电阻时，测得电流为5A。

则a、b两点间的等效电阻为( D )。

A、20ΩB、15ΩC、5ΩD、10Ω4、电容器上标注的符号224表示其容量为22×104( D)。

A、FB、μFC、mFD、pF5、磁感应强度B与磁场强度H的关系为( B)。

A、H=μBB、B=μHC、H=μ0BD、B=μ0B6、用右手握住通电导体，让拇指指向电流方向，则弯曲四指的指向就是( D)。

A、磁感应B、磁力线C、磁通D、磁场方向7、变压器的基本作用是在交流电路中变电压、变电流、变阻抗、变相位和( A)。

A、电气隔离B、改变频率C、改变功率D、改变磁通8、变压器的器身主要由铁心和( A )两部分所组成。

A、绕组B、转子C、定子D、磁通8、三相异步电动机的转子由转子铁心、( B )、风扇、转轴等组成。

A、电刷B、转子绕组C、端盖D、机座9、三相异步电动机工作时，其电磁转矩是由旋转磁场与( B)共同作用产生的。

A、定子电流B、转子电流C、转子电压D、电源电压10、交流接触器的文字符号是( D)。

A、QS B 、SQ C、SA D、KM11、三相异步电动机的启停控制线路中需要有短路保护、过载保护和( D )功能。

A、失磁保护B、超速保护C、零速保护D、失压保护12、当二极管外加电压时，反向电流很小，且不随( D)变化。

A、正向电流B、正向电压C、电压D、反向电压13、三极管的fα高于等于( C )为高频管。

A、1MHzB、2MHzC、3MHzD、4MHz14、基极电流iB的数值较大时，易引起静态工作点Q接近（B ）A、截止区B、饱和区C、死区D、交越失真15、如图所示，该电路的反馈类型为（B）A、电压串联负反馈B、电压并联负反馈C、电流串联负反馈D、电流并联负反馈16、单相桥式整流电路的变压器二次侧电压为20伏，每个整流二极管所承受的最大反向电压为( B)。

(完整版)内蒙古科技大学《电工学2-1》期末考试试卷_电工学下B答案

一、填空题:（每空2分，共30分）1.晶体三极管工作在放大状态时，其发射结处于正向偏置，集电结处于反向偏置。

2.放大电路中，若想要减小输入电阻，应引入并联负反馈；若想要增加输出电阻，应引入电流负反馈。

3.理想运算放大电路工作在线性区时，有虚断和虚短两个重要概念。

4.已知变压器二次侧电压U =10V ，采用单相半波整流电路，二极管承受的最高反向压降RM U ＝ 14.1 V ；若采用单相桥式整流电路，则二极管承受的最高反向压降RM U ＝ 14.1 V 。

5.(57.5)10=( 111001.1 )2=( 39.8 )16。

6.三变量的逻辑函数共有 8 个最小项。

其全部最小项之和为 1 。

7.TTL 三态门的输出包括高电平、低电平和高阻态等三种工作状态。

二、选择题: （每题2分，共12分）1.某硅三极管三个电极的电位V e 、V b 和V c 分别为3V 、3.7V 和6V ，则该管工作在（ A ）状态。

A 、饱和 B 、截止 C 、放大 D 、损坏2.工作在甲乙类状态的互补对称功率放大电路，通常提供一个偏置电路以克服（ D ）失真。

A 、截止 B 、饱和 C 、截止和饱和 D 、交越3.电路如图1所示，引入的反馈为（ C ）负反馈。

A 、电压并联 B 、电流并联 C 、电压串联 D 、电流串联4.下列电路中属于时序逻辑电路的是（ D ）电路。

A 、加法器B 、编码器C 、译码器D 、计数器5.构成一个十二进制的计数器，需要（ B ）个触发器。

A 、2B 、4C 、6D 、12 6.摩根定律的正确表达式是：（ B ） A 、B A B A +=⋅ B 、B A B A +=⋅ C 、B A B A ⋅=⋅D 、B A B A ⋅=⋅三、用代数法化简如下逻辑函数为最简与或式。

（6分）=Y A B +A C D +C D +AB C +B C D解：=Y )()(BD AD D C C A A B ++++ =)()(B A D C C A B ++++ =C A D C C B B A +++=C A D C B A ++四、图2所示放大电路中，已知V CC =12V ，R B1=90kΩ，R B2=30kΩ，R C =2.5kΩ，R e =1.5kΩ，R L =10kΩ，β=80，图1图2图3V U BE 7.0=。

广东工业大学电工学考试试卷B及答案

广东工业大学考试试卷(B)一、单项选择题：在下列各题中，将唯一正确的答案代码填入括号内（本大题共11小题，每小题2分，总计22分）1、图示电路中，已知电流I 1=1A ，则电流I 为()。

(a)0.25A (b)0.5A (c)0.75A2、在图示电路中，当I S1单独作用时，电阻R L 中的电流I L =1A ，那么当I S1和I S2共同作用时，I L 应是()。

(a)2A (b)1A (c)1.5A3、实验测得某有源二端线性网络的开路电压为6V ，短路电流为2A 。

当外接电阻为3?时，其端电压U 为()。

(a)3V (b)2V (c)1V4、在图1所示的电路中，已知U 1 m V =1003，U 2m V =100，给定u 1，u 2的相量图如图2所示，则u 为()。

(a)P P P A B C ++(b)P P P A 2B 2C ++2(c)P P P A B C ++6、有一台三相电阻炉，各相负载的额定电压均为220V ，当电源线电压为380V 时，此电阻炉应接成()形。

(a)? (b)? (c)?或?均可7、在图示电路中，开关S 在t =0瞬间闭合，则i 10()+=()。

(a)0.1A (b)0.05A (c)0A8、R ，C 电路在零输入条件下，时间常数的意义是()。

(a)响应的初始值衰减到0.632倍时所需时间 (b)响应的初始值衰减到0.368倍时所需时间 (c)过渡过程所需的时间9、变压器在额定容量下运行时，其输出有功功率的大小取决于()。

(a)负载阻抗的大小 (b)负载功率的大小 (c)负载的连接方式 10、三相鼠笼式电动机转子电路的感应电动势E 2与转差率s 的关系是()。

电工中级b试题及答案

电工中级b试题及答案第一部分：单项选择题（每题1分，共20题）1. 以下哪个是直流电的特点？A. 方向恒定B. 频率恒定C. 电压波动大D. 电流波动大2. 下面哪个元件可以将交流电转换为直流电？A. 电感器B. 电容器C. 变压器D. 整流器3. 电能通过电流表的测量时，应该将电流表连接在电路中的哪个位置？A. 并联B. 串联C. 输入D. 输出4. 以下哪个单位用于衡量电流？A. 伏特B. 欧姆C. 安培D. 瓦特5. 在电路中，电流的大小和电压的关系是？A. 电流越大，电压越小B. 电流越小，电压越大C. 电流和电压没有关系D. 电流和电压成正比6. 以下哪个元件用于将电能转换为热能？A. 发电机B. 蓄电池C. 电灯泡D. 电容器7. 在电路中，电阻的作用是什么？A. 控制电流的方向B. 控制电流的大小C. 控制电压的方向D. 控制电压的大小8. 在电路中，开关的作用是？A. 打开电路B. 关闭电路C. 调节电流大小D. 调节电压大小9. 电流的方向是由什么决定的？A. 电源的极性B. 电阻的大小C. 电感的数值D. 电容的电压10. 以下哪个元件用于存储电能？A. 电阻B. 电容器C. 电感器11. 在电路中，电源的作用是？A. 控制电流方向B. 控制电流大小C. 提供电势差D. 控制电压大小12. 以下哪个元件用于放大电信号？A. 变压器B. 集成电路C. 电容器D. 电阻13. 电动势的单位是？A. 伏特B. 欧姆C. 安培D. 瓦特14. 在电路中，电荷的单位是？B. 安培C. 伏特D. 瓦特15. 以下哪个元件用于保护电路不受过流损坏？A. 电容器B. 电源C. 跳闸器D. 电感器16. 以下哪个元件用于调节电压大小？A. 电阻B. 电容器C. 电感器D. 电源17. 使用多个电池串联的目的是？A. 提高电流大小B. 提高电压大小C. 减小电流大小D. 减小电压大小18. 在电路中，能量转化的形式包括电能、热能和什么？A. 水能B. 动能C. 光能D. 音能19. 电力的单位是？A. 瓦特B. 安培C. 伏特D. 欧姆20. 以下哪个元件用于测量电压？A. 电流表B. 电阻C. 电压表D. 电容器第二部分：填空题（每题2分，共10题）1. 电阻的单位是__________。

电工(高级)考试试卷(B卷)

电工(高级)考试试卷(B卷)注意事项：1．答卷前将密封线内的项目填写清楚。

2．填写答案必须用蓝色（或黑色）钢笔、圆珠笔，不许用铅笔或红笔。

3．本份试卷共 8 道大题，满分 262 分，考试时间 120 分钟。

一、判断题(每小题1分，共17分)1.电炉变压器和普通变压器相比，具有较高的机械强度和过载能力。

( )2.断路器跳闸时间加上保护装置的动作时间，就是切除故障的时间。

( )3.额定电压是110KV充油纸绝缘电缆的长期允许工作温度是80℃。

( )4.凡具有两个稳定状态的器件都可构成二进制计数器。

( )5.分相式单相电动机的旋转方向是可以改变的。

( )6.改变励磁回路的电阻调速，只能使转速低于额定转速。

( )7.两根平行的直导线同时通入相反方向的电流时，相互排斥。

( )8.逻辑电路中的"与"门和"或"门是相对的，即正"与"门就是负"或"门，正"或"门就是负"与"门。

( )9.普通重合闸的复归时间取决于重合闸电容的充电时间。

( )10.三相可控整流装置在调试前,必须检查三相电源的相序,然后按照要求的电源相序接通主电路与控制电路。

( )11.他励直流电动机启动时，必须先给励磁绕组加上电压再加电枢电压。

( )12.涡流产生在与磁通垂直的铁心平面内，为了减少涡流，铁心采用涂有绝缘层的薄硅钢片叠装而成。

( )13.由于交流负载的阻值必然小于集电极电阻R C，所以交流负载线的斜率也小于直流负载线的斜率。

( )14.运行的变压器轻瓦斯动作，收集到的为黄色不易燃的气体，可判断变压器为木质故障。

( )15.在配电系统短路故障中，两相接地占的比例最大。

( )16.直流电动机启动时的电流等于其额定电流。

( )17.直流放大器的主要参数是放大倍数,输入电阻和漂移。

( )二、单项选择题(每小题1分，共20分)1.定时限过流保护的动作值是按躲过线路( )电流整定的。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

2011-2012学年第一学期《电工学》期末考试（B）卷
班级＿＿＿＿＿＿姓名＿＿＿＿＿＿学号＿＿＿＿＿＿评分＿＿＿＿＿＿
一、选择题（每题2分，共20分，请将正确选项填在下面的表格内）

题号 1 2 3 4 5 6 7 8 9 10

答案

1. 电源电动势的大小表示（）做功本领的大小。
A. 电场力 B. 非电场力 C. 电场力或外力
2. 电阻大的导体，其电阻率（）。
A. 一定大 B. 一定小 C. 不一定大
3. 若将一段电阻为R的导线均匀拉长至原来的两倍，则其阻值为（）。

A．2R B. 4R C. R21
4. 电路中任意两点电位的差值称为（）。
A. 电动势 B.电压 C. 电位
5. 1度电可供“220V 40W”的灯泡正常发光时间是（）。
A. 20h B.45h C. 25h
6. 条型磁铁中，磁性最强的部位在（）。
A. 中间 B. 两级 C. 整体
7. 人体触电伤害的首要因素是（）。
A. 电压 B. 电流 C. 电功 D. 电阻
8. 三相异步电动机旋转磁场的旋转方向是由三相电源的（）决定的。
A. 相位 B. 相序 C. 频率 D.相位角
9. 共发射极放大电路的输入信号加在三极管的（）之间。
A. 基极和发射极 B. 基极和集电极 C. 发射极和集电极

10. 利用半导体器件的 ( ) 特性可实现整流。
A. 伏安 B. 稳压 C. 单向导电

二、填空题（ 30分）
1. 电流分______________和______________两大类；电流不仅有_______________而且有_______________。
2. 我国的电力标准频率为____________Hz，习惯上称为工频，其周期为____________s，角频率为
____________rad/s.
3. 焦耳定律指出，电流通过导体使导体产生的热量与_______________成正比，与导体的_______________成
正比，与_______________成正比。
4. 某导体的电阻为1Ω，通过它的电流为1A，那么1min内通过导体横截面的电量是_______________C; 电
流做功为_______________J；产生的热量是_______________J；它消耗的功率是_______________W。
5. N型半导体又称_______________，其内部少数载流子是______________；P型半导体又称_______________
型半导体，其内部少数载流子是_______________。
6. 晶体三极管实现电流放大作用的偏置条件是_______________正偏_______________反偏，电流分配关系
_______________。
7. 1 Kv = __________V ; 1 V= _____________mV ; 1mV= ______________uV.
8. 工作机械的电气控制线路由_________________、_________________、_________________和
_________________等组成。
三、判断题（ 10分）
1. 电路中参考点改变，各点的电位也将改变。 ( )
2. 通过电阻上的电流增大到原来的2倍时，它所消耗的电功率也增大到原来的2倍 ( )
3. 在开路状态下，开路电流为零，电源的端电压也为零. ( )
4. 软磁材料的特点是比较容易磁化，也容易磁退. ( )
5. 电流周围的磁场可用左手定则来判断. ( )
6. 电源内阻为零时，电源电动势的大小就等于电源端电压 ( )
7. 过载是通路状态的一种。 ( )
8. 电路中网孔数一定等于回路数 ( )
9. 二极管只要加正向电压就一定导通。 ( )
10. P型半导体中空穴是多数载流子，所以带正电。 ( )
四、问答题（ 20分）
1. 有人说：“磁力线始于N极，止于S极”，这种说法对吗？

1．简述基尔霍夫第一、第二定律，并写出表达式。
3.电力制动有哪些形式？简述制动原理。
五、分析计算题（ 20分）
1. 由电动势为110V、内阻为1Ω的电源给负载供电，负载电流为10A，求通路时的电源输出电压。若负载短
路，求短路电流和电源输出电压

2.已知一交流电流的最大值为50mA，频率为100Hz,初相位为600，试写出电流的瞬时值表达式，并画出图像。
