建筑工程裂缝原因分析与防治措施
框架墙体抹灰空鼓、脱落、裂缝现象产生的原因、处理及防治措施
框架墙体抹灰空鼓、脱落、裂缝现象产生的原因、处理及防治措施近年来，随着我国各大城市大兴基础建设，框架结构的房屋已占据主要地位。
其装饰工程——抹灰，直接带给人们来对该建筑物质量的好坏。
那么，经常出现在框架结构抹灰工程中的裂缝（龟裂）、空鼓、脱落等质量问题如何去处理和防治呢？下面将谈一谈我个人多年来在施工过程中总结出来的经验，仅供同行们参考。
原因分析：1、框架柱、梁、板在硬化过程中产生的收缩与徐变，导致砌体与柱板梁的接头处产生抹灰层开裂。
2、温度变化，特别是在温度变化较大、空气干燥的部位，因建材的膨胀系数不同和抹灰层表面失水严重的情况下极易产生龟裂现象。
3、柱板梁与砌体间的连接不牢，墙体拉结筋数量不足、长度不够、设置不合理，附在基层表面的钢丝网片塔接长度不够、拉接不牢也容易使表面产生裂缝。
4、砌体在硬化过程中产生的收缩与徐变，特别是砌体的沉缩。
由于工期或其它原因等，使得砌体没有足够的沉缩时间，以致墙体与柱、梁接头处产生开裂。
5、结合层处理不当，混凝土构件以及砌体上的隔离济、灰尘没有彻底清洗干净，基体表面过于光滑。
导致抹灰层空鼓、大片脱落现象。
6、基体湿润不足，底层砂浆失水过多，水泥没有充分水化，致使基层粘结强度不足，从而产生空鼓、裂缝、表面龟裂。
7、一次性抹灰过厚，使得抹灰层在重力作用下产生沉缩裂缝；8、砂浆强度不足、和易性差、配合比不准确，使用终凝经后的砂浆没有添加适量水泥等也是导致抹灰层开裂、空鼓、脱落的主要原因之一；9、砂的含泥量较大，致使砂浆粘结强度下降，产生大面积开裂、龟裂和空鼓、脱落；10、抹灰砂浆中的骨料偏细，使得弹性模量偏小，也易产生大面积龟裂；11、面层水泥用量过多、水灰比过大、罩面过早也极易产生表层龟裂；12、大面积施工时，末采取分格措施，也会引起不规则开裂；13、高温干燥天气时，表面失水过快引起干裂，冬季气温较低时面层受冻产生龟裂、起皮、起泡等现象；14、养护不足，也易引起龟裂、开裂、空鼓甚至脱落；15、施工工艺落后、技术不足也是其产生上述质量问题的重要原因之一。
房屋建筑墙体裂缝形成原因及防治措施
建筑工程Architectural Engineering在社会发展的过程中，房屋裂缝已经被越来越多的人重视。
这种情况影响房屋质量与美观度，也对人们的安全有着影响，还影响行业整体的进步，有必要对此进行必要的研究。
1 房屋建筑墙体裂缝形成原因1.1 设计欠缺。
在房屋建筑过程中，墙体设计的质量会影响到其最终的质量。
而在现阶段，墙体出现裂缝，很多时候是因为设计面的欠缺，相关的建筑单位与施工方需要注意设计的工作，这样才能够在建设初期保证基础的正确。
在进行设计时，相关的设计师并未按照正常的设计方法展开工作，虽然短时间内安然无恙，但是时间久了，就会出现墙体裂缝，这种设计方面的不成熟，会导致后期裂缝频繁地出现，使居住者的安全受到威胁。
1.2 施工质量差。
当下，墙体出现裂缝可能是由于施工质量不达标所造成的，这个责任主要在于施工方，可能是由于在墙体施工过程中出现了比较严重的失误，这就导致墙体在日后的使用中更加容易出现问题。
如果在选择墙体砌筑方式上出现问题，有可能导致墙体出现裂缝。
这要求相关的工作人员不可以胡乱选择，需要依照工程设计的相关标准进行工作，而且要与具体的项目结合，需选择合适的建筑材料，这样就能够保证墙体的质量，避免出现裂缝。
最后，可能是因为相关工作人员在配制水泥砂浆时出现问题，各个材料的比例不同，直接导致强度降低，这样也会形成裂缝。
1.3 温度干扰。
在房屋建筑施工过程中，温度对于墙体的影响比较大。
因为在建筑的不同位置，光照情况不相同，而且这种情况会导致温度应力的差异，这样就会使墙体出现裂缝的概率增大。
需要注意的是，裂缝类型比较多，包括垂直裂缝等等。
1.4 施工人员水平低。
现阶段，墙体出现裂缝可能是由于施工人员的水平比较低。
任何建筑工程施工，都离不开人，只有施工人员的素质比较高，才能够保证施工质量，才能够避免墙体出现裂缝的情况。
在房屋建筑中，墙体是比较关键的，可是很多的施工建设方并未重视施工人员的选用，把很多没有丰富经验的、素质比较差的施工人员拉进建设团队，这样的施工团队是无法保证墙体质量的。
地下室底板、筏板裂缝原因与处理措施分析
地下室底板、筏板裂缝原因与处理措施分析摘要：混凝土板产生裂缝作为常见质量缺陷，针对地下室混凝土底板、筏板更易发生裂缝，其不仅影响建筑物使用可靠性，而且影响人们正常生活。
需积极掌握地下室底板、筏板裂缝形成原因，有针对性提出解决措施，保证建筑应用功能和整体建设成效。
关键词：地下室底板；裂缝原因；处理措施当下高层建筑建设数量显著增加，此类建筑广泛应用地下室结构，底板、筏板产生裂缝是常见质量通病，一经出现底板裂缝，引发大面积渗漏影响地下室正常使用，以及对整个建筑结构稳固性产生干扰，后续维修费用较高，难以获取良好的成效。
有必要积极明晰地下室底板、筏板裂缝形成原因，提出针对性防治措施，保证建筑质量可靠性。
1.地下室底板、筏板裂缝分类正式应用过程中，地下室底板、筏板产生裂缝形式包含以下几种类型，体现在以下几方面：1.温度裂缝。
由于地下室底板实际厚度通常较大，混凝土浇筑工作完成之后，因水泥水热化反应产生大量的热量，内部热量短周期内难以散发，促使内外形成较大的温度差，热胀冷缩缺乏均匀性，最终形成应力超过混凝土强度，导致裂缝产生；2.结构裂缝。
地下室底板、筏板截面突变或薄弱区域内，特别针对应力较为汇集部分以及负弯矩较大的区域内裂缝较为常见；3.收缩裂缝。
地下室底板、筏板产生失水收缩、碳化收缩等状况下，便会形成此类裂缝；4.施工裂缝。
地下室底板、筏板受较大承载力时，亦或混凝土强度并未完全发展便完成拆模工作，促使裂缝产生；5.沉降裂缝。
地下室底板下土层受多方面因素干扰，产生不均匀沉降现象，促使底板、筏板受力不均匀，部分区域内受拉应力作用，促使沉降裂缝形成；6.构造裂缝。
地下室底板埋设相应的管路时，便可能产生构造裂缝。
1.地下室底板、筏板裂缝形成的原因分析1.底板、筏板裂缝施工方面原因地下室底板、筏板裂缝形成原因较多，不同原因形成裂缝特征不一，需积极对其进行汇总分析，体现在以下几方面：1.原材料选取不当。
原材料作为地下室底板施工基础保证，尤其是水泥质量，若其选择不当，水泥水热化产生大量热量，促使内外温差较大，从而引发裂缝产生。
多层住宅现浇楼板裂缝的产生原因与防治措施
l融蕊|蕞＼?董；特飘。
供键词]j。
工程技术多层住宅现浇楼板裂缝的产生原因与防治措施李晶(鞍山市热力设计研究院，辽宁鞍山114001)在建筑工程中，我们常常会发现钢筋混凝土的裂缝问题，在实际施工中必须对其进行有效控制，重要的是避免有害裂缝的产生。
随着人们生活水平的日益提高，城市住宅建设步伐的不断加快，人们陆续搬进了期盼已久的新居，他们对现浇楼板出现裂缝的』隋况极为关注，这些裂缝轻微者影响建筑物美观，造成渗漏，重者刚氏结构的承载力、网I度、稳定和整体性、耐久性，甚至导致整体倒塌的重大质量事故。
因此，正确分析其成因，切实加以防治显得尤为重要。
1现浇板裂缝的原因例如某开发商建20幢6层楼住宅，砖混结构，初装修，每层设有圈梁同楼板整浇，板厚100m m，混凝土标号为C20，房屋长约80—90m之间，不设伸缩缝，底层为22m车库层，基础采用C20钢筋笼灌注桩。
该小区竣工验收时，并未发现明显裂缝，但在住户装修过程中，发现楼板有裂缝出现，经实地查看，多幢房屋均存在深浅不一的裂缝。
裂缝宽度在02m m～04m m之间，裂缝位置绝大多数处在板四角，朝阳处更为明显。
于是，质监部门组织有关单位，首先对房屋沉降量和倾斜度进行复查，结果都在允许范围内，再查看施工图纸也符合有关规范要求。
鉴于上述情况，经过认真分析，确认裂缝原因有以下几点．1)引起现浇板裂缝的主要原因是混凝土的收缩，因为混凝土在自然硬化过程中，由于水份不断蒸发，而体积渐渐收缩，但板四周受支座的约束，不能自由伸缩，所以当混凝土的收缩所引起现浇板的约束应力超过～定限度时，势必引发现浇板开裂。
而且裂缝部位多发生在应力比较集中的地方——板角处，却与墙阴角线相垂直。
2)现浇板上过早施工，加荷引起的裂缝。
G昆凝土结构工程施工质量验收规；苗规定，混凝土强度达到12N／m m2前，不得在其上踩踏或安装模板及支架。
但开发商为了抢时间，赶进度，在刚浇好的现浇板上或混凝土尚处在初凝和终凝阶段，就任意踩踏，随意搬运材料，集中堆放砖块、砂浆、模板等。
砖混结构墙体裂缝分析和防治措施
砖混结构墙体裂缝分析和防治措施砖混结构墙体裂缝是最常见的问题之一。
裂缝的成因不外乎以下两种:一是变形变化引起的裂缝;二是荷载引起的裂缝。
根据国内外的资料调查,工程实践中结构物的裂缝原因,属于由变形变化引起的裂缝约占80%;属于荷载引起的裂缝约占20%,本文仅讨论由变形变化引起的裂缝。
1温差裂缝温度裂缝主要发生在钢筋砼屋面的砖混结构中。
屋面材料钢筋砼板与墙体材料砖砌体膨胀系数相差两倍,而屋面比墙体受太阳照射的时间长,接受的辐射热平均要比墙面大两倍左右。
所以屋面温度隔热层处理不当,就会产生较大的温度膨胀变形(冬季会产生冷缩变形),使屋面与墙体间产生较大的拉剪应力,而当屋面与墙体间构造处理不当,会使墙体受拉受剪。
当屋面拉剪应力大于砌体抗剪拉应力时,墙体更会开裂。
温差裂缝有斜裂缝、水平裂缝、竖向裂缝等。
1.1 斜裂缝在窗口转角、窗间墙、窗台墙、外墙及墙上都可能产生裂缝。
大多数情况下,纵向墙的上两墙部出现裂缝的概率高,裂缝往往通过窗口的两对角,且在窗口处缝宽较大,向两边逐渐缩小。
在靠近平屋顶下的外墙上或在内部的横墙上和山墙上的斜裂缝,呈正八字形。
有些裂缝在建筑物的下部外墙也呈正八字,其形状是下部裂缝宽,向上部逐渐延伸缩小宽度。
在个别建筑物上,也发现过倒八字形裂缝。
1.2 水平裂缝由于上部砌体抗拉与抗剪强度的非均匀性,外墙上的斜裂缝往往与水平裂缝互相组合出现,形成一段斜裂缝和一段水平裂缝相组合的混合裂缝。
水平裂缝一般均沿灰缝错开,而斜裂缝,既可沿灰缝,也可能横穿砖块。
1.3 竖向裂缝这种裂缝常出现在窗台墙上,窗孔的两个下角处,有的出现在墙的顶部,上宽下窄,多数窗台缝出现在底层,二层以上很少发现。
门窗洞口上设置钢筋砼圈梁、过梁等构件,在梁端部的墙面上常出现局部竖向或稍倾斜的裂缝。
裂缝中间宽,上下端小,有的还通至窗口下角附近。
当过梁不露明时,裂缝细微或不易发现。
过梁外露部分裂缝都很明显,过梁越大,裂缝亦较宽较长。
抹灰工程空鼓裂缝的原因与防治
抹灰工程空鼓裂缝的原因与防治抹灰工程在建筑物的总造价中所占的比重较大，用工料多，工期较长，如果施工中不注意质量，不是造成返工而浪费大量的人力、物力，就是勉强使用而达不到预期的效果。
下面就抹灰工程中的质量问题进行详细的分析，并提出相应的防治措施，以使抹灰达到不裂、不鼓、粘结牢固、表面平整的目的。
一、砖墙、砼基层抹灰空鼓、裂缝现象在墙面抹灰后，过一段时间往往在门窗框与墙面交接处;基层平整偏差较大的部位;以及墙裙、踢脚板上口等出现空鼓、裂缝情况。
(一)原因及预防措施1、门窗开闭时的振动会使抹灰层产生垂直于门窗框边裂缝，严重的甚至门窗框边裂通，局部抹灰层脱落。
造成修补比较困难。
为了防止裂缝的产生，在抹灰前，应仔细检查门窗的位置是否正确，安装是否牢固，然后在门窗框与墙的交接处分层嵌实。
如果一次用砂浆塞满，则砂浆收缩必然大，出现干缩裂缝，框与墙的结合必然减弱，且裂缝处应力集中，使裂缝在门窗使用后更加扩大，甚至于脱落。
2、基层的平整度差，局部一次抹灰层太厚，干缩率较大易开裂、脱落。
这是因为抹灰层的平整度差，抹灰层局部厚度相差太多，如不分层抹平，则局部厚处不易抹平，也不易压实。
在厚度不一的交界处，更易出现裂缝。
要求石灰砂浆和水泥混合砂浆每遍抹灰厚度不大于7-9MM、水泥砂浆每遍厚度不大于5-7MM、面层压实后的麻刀石灰不大于3MM。
3、墙裙和踢脚线等的水泥砂浆抹面出现脱壳，最常见的原因是:1)墙面未处理干净，内墙面常用砂灰打底，纸筋灰罩面，而墙角为水泥砂浆护角，如果基层粘涂了白灰或灰砂浆之后，不彻底铲除就抹水泥砂浆，就会出现起鼓、开裂现象。
2)采用的原材料如砂粒过细，砂中含量过多，砂浆干缩大，易引起裂缝。
粘结强度低，也会产生脱壳。
3)砂浆配合比施工中掌握的不一样，砂浆稀稠相差过大，墙面干湿不一样砂浆干缩的程度不同，因此产生裂缝。
一般墙裙的顶部，往往洒水湿润不足，抹灰后易出现干缩裂缝。
4)为赶进度，当天抹罩面灰，两道工序之间，间隔太近，打底的砂浆还未干缩定形，裂缝尚未出现，即抹第二道砂浆，虽然形式上是抹两次，实际上近于一次，也会出现裂缝。
土木建筑墙体裂缝成因及防治措施
土木建筑墙体裂缝成因及防治措施摘要：墙体裂缝对各方面都有负面影响，其中墙体裂缝对建筑物的影响最大。
这将导致人们的安全得不到保障，甚至导致建筑物倒塌。
因此，我们应重视这一问题，及时采取措施，防止墙体出现裂缝。
关键词：工程；墙体裂缝；成因；预防措施前言墙体裂缝问题如不及时解决，会危及人们的生命安全，甚至引发各种安全事故。
因此，我们应该采取相应的措施来预防和解决墙体裂缝问题。
1墙体裂缝1.1基础设置不均匀引起的裂缝建筑物完工后，基础下沉到一定程度，但如果在施工初期基础不均匀，建筑物完工后，会导致承载压力过大，导致地下基础不断下沉，导致墙体破坏。
如果产生更大的张力，这将导致墙体出现裂缝。
一般来说，这些墙体裂缝从墙体底部开始，逐渐向上发展，使墙体裂缝越来越大。
一般来说，这些裂缝通常不会在建筑物竣工后很长时间内出现，并且随着时间的推移，裂缝的数量和宽度逐渐增加。
1.2温度系数温度也是导致墙体开裂的关键因素。
如果我们不考虑温度对混凝土的影响，墙体表面就会出现裂缝。
温度裂缝是墙体中最常见的裂缝之一。
它们经常出现在不同材料的切割区域。
众所周知，每种材料都具有物理性质。
由于热膨胀和冷缩的物理性质，由于温度的影响，导致建筑结构系统中使用的材料发生变化，或者由于施工期间的温度变化，导致建筑墙体表面隔热措施失效施工过程。
这会导致材料不断上升和收缩，从而导致墙体出现裂缝。
此外，在凝固和硬化过程中会产生大量热量，但热量无法释放，只能在墙体内外持续累积，导致墙体内温度与墙体表面温度之间存在差异。
在这种情况下，会产生拉伸应力。
在拉应力作用下，墙体逐渐开始产生裂缝并相应扩展。
此外，冷却过程中会出现裂纹，这是由部件因素引起的1.3其他原因引起的墙体裂缝在选择墙体材料时，要注意施工过程中的材料不合格，导致墙体漏水，外墙的水泥块会产生湿胀和干缩。
如果砌块干缩严重，墙体会产生裂缝。
造成这一问题的主要原因之一是，由于施工管理松懈和在施工过程中随意选择材料，墙体出现裂缝。
变电站建筑物常见裂缝原因分析及防治措施

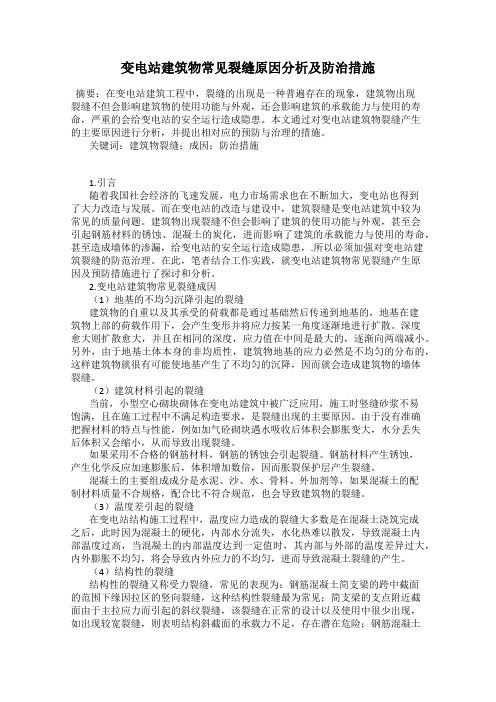

变电站建筑物常见裂缝原因分析及防治措施摘要：在变电站建筑工程中，裂缝的出现是一种普遍存在的现象，建筑物出现裂缝不但会影响建筑物的使用功能与外观，还会影响建筑的承载能力与使用的寿命，严重的会给变电站的安全运行造成隐患。
本文通过对变电站建筑物裂缝产生的主要原因进行分析，并提出相对应的预防与治理的措施。
关键词：建筑物裂缝；成因；防治措施1.引言随着我国社会经济的飞速发展，电力市场需求也在不断加大，变电站也得到了大力改造与发展。
而在变电站的改造与建设中，建筑裂缝是变电站建筑中较为常见的质量问题。
建筑物出现裂缝不但会影响了建筑的使用功能与外观，甚至会引起钢筋材料的锈蚀、混凝土的炭化，进而影响了建筑的承载能力与使用的寿命，甚至造成墙体的渗漏，给变电站的安全运行造成隐患，.所以必须加强对变电站建筑裂缝的防范治理。
在此，笔者结合工作实践，就变电站建筑物常见裂缝产生原因及预防措施进行了探讨和分析。
2.变电站建筑物常见裂缝成因（1）地基的不均匀沉降引起的裂缝建筑物的自重以及其承受的荷载都是通过基础然后传递到地基的，地基在建筑物上部的荷载作用下，会产生变形并将应力按某一角度逐渐地进行扩散。
深度愈大则扩散愈大，并且在相同的深度，应力值在中间是最大的，逐渐向两端减小。
另外，由于地基土体本身的非均质性，建筑物地基的应力必然是不均匀的分布的，这样建筑物就很有可能使地基产生了不均匀的沉降，因而就会造成建筑物的墙体裂缝。
（2）建筑材料引起的裂缝当前，小型空心砌块砌体在变电站建筑中被广泛应用，施工时竖缝砂浆不易饱满，且在施工过程中不满足构造要求，是裂缝出现的主要原因。
由于没有准确把握材料的特点与性能，例如加气砼砌块遇水吸收后体积会膨胀变大，水分丢失后体积又会缩小，从而导致出现裂缝。
如果采用不合格的钢筋材料，钢筋的锈蚀会引起裂缝。
钢筋材料产生锈蚀，产生化学反应加速膨胀后，体积增加数倍，因而胀裂保护层产生裂缝。
混凝土的主要组成成分是水泥、沙、水、骨料、外加剂等，如果混凝土的配制材料质量不合规格，配合比不符合规范，也会导致建筑物的裂缝。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1.2 主体结构部分
问题：主体结构梁板出现裂缝、 造成渗漏
原因：1、砼浇筑完成后未采用 平板振捣器振捣。2、主体阶段 楼板砼强度不足，荷载上去过 早造成的结构楼板裂缝；3、 结构楼板龄期未到，钢筋等材 料集中堆放，集中荷载造成的 裂缝；4、楼板砼跨度较大， 板中未起拱，龄期不足，拆模 过早造成的表面裂缝。
02
室内装修部分
主要原因： 2.1 因未挂钢丝网导致的裂缝 2.2因砌体墙下口铺浆厚度不均匀造成
的裂缝
次要原因 2.3因二次抹灰造成的裂缝 2.4因砌体灰缝开裂造成的裂缝 2.5腻子层出现不规则龟裂
2.6其他方面造成的裂缝
分析造成裂缝的原因
室内装修裂缝是工程交付后，后期维修和业主投诉的主要因素之一，下面以连云港项目出现的 裂缝进行分析
2.1 因未挂钢丝网导致的裂缝
问题：线管开槽处抹灰面出现裂缝
原因：1、线槽处封堵未钉设钢丝网， 抹灰面出现的裂缝；2、抹灰完成后 开槽布管，封堵时未采取防裂缝措施。
墙体表面龟裂的无规则裂缝（不包含网格布未压入抹灰 层表面）
2%
合计 2%
根据上述数据可以看出因未钉设钢丝网造成的裂缝占裂缝总量的55%，其中又以不同材料 交接处形成的裂缝为主；其次是因砌体墙下口铺浆厚度不均匀造成的裂缝。这两个因素是造成 裂缝的主要因素。
因二次抹灰造成的裂缝占9%、因砌体灰缝开裂造成的裂缝占9%，因墙体腻子层表面不规 则龟裂占2%，上述三个因素为造成裂缝的次要因素，但合计占裂缝总量的20%，也应当给予重 视，在施工过程中严格控制，尽量避免此类裂缝的出现。
1.1 地下室结构部分
问题：地下室后浇带位置顶板 裂缝，造成渗漏
原因：地下室后浇带未按工艺 进行施工，地下室顶板防水卷 材施工不到位
预防办法：1、后浇带浇筑砼前 必须将砼面凿毛，并将垃圾清 理干净、浇水湿润。2、后浇带 浇筑后，由中间向两边进行2% 的找坡。
处理办法：1、采用注浆的方式。2、将渗水处松散的砼凿除，用水不漏抹平， 铺高分子丙纶布，最后用水泥胶浆涂刷方正。3、顶板防水施工时，后浇带必 须进行防水加强。
目录
01
结构部分
02
室内装修部分
03
室外装修部分
01
结构部分
1.1 地下室结构阶段 1.2 主体结构阶段
1.1 地下室结构部分
问题：地下室顶板出现裂缝，造 成渗漏
原因：1、砼浇筑完成后未采用平 板振捣器振捣。2、由于地基不均 匀沉降造成的地下室顶板裂缝。 3、地下室顶板材料集中堆放荷载 较大或过重车，回顶不到位，造 成地下室顶板裂缝。
2.1 因未挂钢丝网导致的裂缝
预防办法：1、不同材料交接处抹灰前须按要求设置钢丝网（采用保温钉 钉牢）；2、结构墙、梁位置不准确，与砌体墙间高低差较大处，须进行 补平后再设置钢丝网
处理办法：开裂部位应先用打磨机沿裂纹方向打磨，打磨深度应低于抹 灰面3~4mm，打磨宽度为缝隙两边各延伸100mm，长度应大于缝隙实际长 度100mm；将基层浮灰清理干净、浇水湿润，采用高分子丙纶布严格按照 施工工艺进行铺贴，且必须平行于抹灰面。
2.1 因未挂钢丝网导致的裂缝
问题：门窗洞口过梁上口裂缝 原因：1、门窗洞过梁未进行优化；2、门窗洞过梁上口抹灰前未钉设钢 丝网
2.1 因未挂钢丝网导致的裂缝
预防办法：1、对门窗洞过梁进行优化；2、门窗洞过梁上口抹灰前钉设 钢丝网
处理办法：开裂部位应先用打磨机沿裂纹方向打磨，打磨深度应低于抹 灰面3~4mm，打磨宽度为缝隙两边各延伸100mm，长度应大于缝隙实际长 度100mm；将基层浮灰清理干净、浇水湿润，采用高分子丙纶布严格按照 施工工艺进行铺贴，且必须平行于抹灰面。
根据连云港港项目的出现裂缝的情况，网格布未压入抹灰层表面（达到见格不见网的效果） 造成腻子层起壳、龟裂，这种因素也是裂缝的主要因素且后果严重。
2.1 因未挂钢丝网导致的裂缝
问题：不同材料交接处涂料出现裂缝 原因：1、不同材料交接处抹灰前未挂设钢丝网或钉设钢丝网不标准；2、 结构墙、梁位置不准确，与砌体墙间高低差较大，钉设钢丝网前未进行 补平造成抹灰面裂缝
1.1 地下室结构部分
问题：地下室墙面出现裂缝 原因：由于地基不均匀沉降造成 的地下室墙体裂缝。
处理方法：1、若地下室墙面裂缝不渗水则用水泥胶浆进行处理；2、若地下 室墙面裂缝渗水，先将渗漏处浮浆凿除，用水不漏补平，再铺设高分子丙纶 布，最后用水泥胶浆涂刷方正；若渗水较严重应采用环氧树脂进行处理。
预防措施：1、地下室顶板砼浇筑 完成后必须采用平板振捣器振捣。 2、材料不可集中堆放；3、若重 车需要在地下室顶板上经过，需 安排线路并进行回顶。
处理方法：若能找到渗漏源，应在迎水面先将渗漏处浮浆凿除，基面清理干 净、浇水湿润，再铺设高分子丙纶布；若找不到渗漏源，应在背水面先将渗 漏处浮浆凿除，用水不漏补平，再铺设高分子丙纶布，最后用水泥胶浆涂刷 方正。
因未钉设钢丝网导致的裂缝缝
裂缝类型
不同材料交接 门窗洞过梁上 线管开槽处裂 门洞上口阳角处45° 合计
处裂缝
口裂缝
缝
裂缝
裂缝出现概 30%
10%
10%
5%
率
55%
因砌体墙下口铺浆厚度不均匀造成的裂缝
裂缝类型 裂缝出现概率
砌体墙顶头 砖下口位置 裂缝
10%
腰梁上口与砌 体交接处裂缝
5%
卫生间反坎与砌 合计 体交接处裂缝
1.2 主体结构部分
预防措施：1、砼浇筑完成后必须采用平板振捣器振捣。2、若工期允许，须 保证主体阶段楼板砼强度达到要求后方可调运材料，上楼面施工，材料不可 集中堆放；3、对于跨度大于4m的楼板，板中必须起拱，且须等到砼达到龄 期后方可拆除梁板模板。
处理办法：若能找到渗漏源，应在迎水面先将渗漏处浮浆凿除，用水不漏补 平，再铺设高分子丙纶布；若找不到渗漏源，应在背水面先将渗漏处浮浆凿 除，用水不漏补平，再铺设高分子丙纶布，最后用水泥胶浆涂刷方正。
5%
20%
因二次抹灰造成的裂缝
裂缝类型
门窗收 暗埋式踢脚线上口抹 口裂缝 灰收口处裂缝
裂缝出现概 8%
1%
率
合计 9%
因砌体灰缝开裂造成的裂缝
裂缝类型
裂缝出现概 率
砌体灰缝处裂 缝
9%
合计 9%
2.1 因未挂钢丝网导致的裂缝
墙体腻子层表面不规则龟裂（不包含网格布未压入抹灰层表面）
裂缝 类型
裂缝出 现概率
