无负压供水设备配稳流罐时的技术要求说明
无负压稳流给水设备国标
无负压稳流给水设备国标
无负压稳流给水设备国标
1、什么是无负压稳流给水设备国标
无负压稳流给水设备国标是指为确保水源的水质和安全，针对不设计故障情况下的公共给水管网，提出的允许小范围使用低压和零水头压工作法，以维持输水管网具有稳定水压和确保给水质量的国家标准。
只要满足无负压工作条件，就可在边远山区等地安装和使用无负压稳流给水设备，从而完善村镇供水网络，提高供水质量和安全。
2、无负压稳流给水设备国标的作用
无负压稳流给水设备国标的作用是为了确保水管网的水质和安全，以及改善山区地区等边远地区的供水质量和安全。
它规定不能在水头压低于一定值的情况下运行供水设备，以免对水网造成大面积蠕动流，从而影响供水质量和安全。
三、无负压稳流给水设备国标的要求
1、低压施工的给水管道的水头压应不低于1.0MPa。
2、不得使用负压施工技术，不得让给水管道降低水头压。
3、预留水头压要求满足产品设计、安装、使用要求。
4、预留水头压应经常进行检测，给水管道可靠性得到保障。
5、管道运行时，不允许有水头压降低情况或过大水位变化。
6、用水设备设计时须符合有关规定，不得造成水头压低于设计要求的情况。
7、设置调压装置要符合国家标准的要求，要保证设备的可靠性和使用寿命。
四、总结
无负压稳流给水设备国标是国家为了确保公共给水管网的水质和安全而建立的标准，旨在为边远山区等地提供稳定水压和保障供水质量。
它具有管道施工和用水设备设计的要求，并应该配备合理的水头压调节器以保证水系的正常工作。
此外，要定期进行检查维护，确保水源的正常供水。

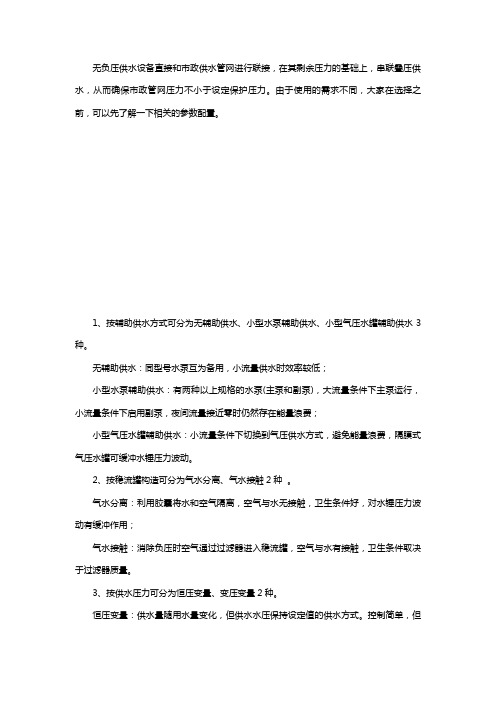

无负压供水设备参数
无负压供水设备直接和市政供水管网进行联接，在其剩余压力的基础上，串联叠压供水，从而确保市政管网压力不小于设定保护压力。
由于使用的需求不同，大家在选择之前，可以先了解一下相关的参数配置。
1、按辅助供水方式可分为无辅助供水、小型水泵辅助供水、小型气压水罐辅助供水3种。
无辅助供水：同型号水泵互为备用，小流量供水时效率较低；
小型水泵辅助供水：有两种以上规格的水泵(主泵和副泵)，大流量条件下主泵运行，小流量条件下启用副泵，夜间流量接近零时仍然存在能量浪费；
小型气压水罐辅助供水：小流量条件下切换到气压供水方式，避免能量浪费，隔膜式气压水罐可缓冲水锤压力波动。
2、按稳流罐构造可分为气水分离、气水接触2种。
气水分离：利用胶囊将水和空气隔离，空气与水无接触，卫生条件好，对水锤压力波动有缓冲作用；
气水接触：消除负压时空气通过过滤器进入稳流罐，空气与水有接触，卫生条件取决于过滤器质量。
3、按供水压力可分为恒压变量、变压变量2种。
恒压变量：供水量随用水量变化，但供水水压保持设定值的供水方式。
控制简单，但
节能不充分；
变压变量：供水量随用水量变化，供水水压按设定供水工作曲线或配水管网终端多点压力控制的供水方式。
节能充分，控制系统比较复杂，管网压力有波动。
如想了解更多关于无负压供水设备的信息，可以咨询一下南京航城流体控制设备有限公司。
无负压供水设备安装要求以及过程中的一些注意事项
无负压供水设备安装要求以及过程中的一些注意事项无负压供水设备是我公司主营产品之一,以价格优惠,在全国各地创建了广泛、成熟和稳定的客户群体,获得了客户的一致好评,在业内建立了良好的信誉.以下为您介绍一下无负压供水设备变频供水系统的安装注意事项:无负压供水设备安装要求：1、在泵的进、出口管路上安装调节阀，在泵出口附近安装压力表，以控制泵在额定工况内运行，确保泵的正常使用。
2、排出管路如装逆止阀应装在闸阀的外面。
3、泵的安装方式分为硬性联接安装和柔性联接安装4、安装前应仔细检查泵体流产内有无硬质物，以免运行时损坏叶轮和泵体。
5、安装时管路理量不允许加在泵上，以免使泵变形，影响正常运行。
6、拧紧地脚螺栓，以免起动时振动对泵性能产生影响。
注意事项：1、电缆玻璃线要尽可能短，同时对剥离线以后的屏蔽层要用绝缘胶布包起来，以防止屏蔽线与其他设备接触引入干扰。
2、信号线与动力线必须分别放置在不同的金属管道，必须分开走线；3、电机电缆应独立于其他电缆走线，尽量避免与其他电缆平行走线，其最小距离5cm；安装过程：1、将每台水泵线经穿线管引入到控制柜底下电接线接线处；2、进水压力检测三芯线，引入到控制柜底下信号端，检测进水压力；3、出水压力检测三芯线，引入到控制柜底下信号端，检测出水压力；4、缺水保护检测三芯线，引入到控制柜底下信号端，缺水保护；5、将设备控制柜水平安放在水泥基础上，并用膨胀螺丝固定好；6、找好进水口、出水口；7、将自来水管引入到设备进水口，设备进水口法兰前端请顺序安装阀门，过滤器；8、将用户出水管引入到设备出水口，设备出水口法兰前端请安装阀门，扰性街头；9、将三相四线电引入到控制柜电源接线端，电源线大小根据设备总功率来定；。
无负压设备使用说明书讲解
互联互通型罐式管网叠压（无负压）供水设备使用说明书一、概述×××××××公司成立于2006年，本着“上善若水，厚德载物，有所作为，稳健发展”的宗旨，致力于居民生活，公共场所及商用大厦的二次供水。
我公司已在安徽各地市拥有样板工程，先进的技术稳定的设备，快速周到的售后服务得到了用户的一致好评。
在科技日益飞进的今天相信在您的关注下我们会更上一层楼！业精于专，方显卓越！×××××××公司致力于世界先进的二次供水理念，经过不断地探索研究，先后与多家知名高校、科研机构、实验室共同展开二次供水的科研项目合作。
建立起一流的专业化二次供水生产基地。
最终成功的推出了箱式变频供水，互联互通型罐式管网叠压供水（无负压供水）、箱式无负压供水三种当下最先进的供水方式，具备稳定、高效、节能的优势。
满足不同客户的各种需求。
×××××××公司着力打造高品质的品牌产品。
公司运用PRO/E ERP等科技和管理软件及ISO9001；2008的质量管理体系，实现了产品的精湛设计与制造。
在设备配件上公司一律选用ABB、施耐德、西门子、三菱、格兰富、南方等国际名牌，保证了设备的稳定质量。
科技以人为本。
简单、方便、智能、人性化的产品必将是未来工业设计的发展趋势。
上为科技将一如既往的秉承人性化的设计理念，为客户提供先进、稳定、节能的二次供水产品，实现共荣共赢！二、安装1.设备安装前请检查各部件是否齐全、完好；2.检查电气控制柜（下称电柜）在运输、搬运过程中，柜内的元器件端子等是否有松动、脱落现象，发现后应及时紧固好；3.电柜的安装位置须考虑操作、维护和本身的散热通风条件等情况；4.将设备搬放就位、放平，然后进行二次固定，设备应平整，不应有附加机械应力；5.将电源线从柜体底部进线口引入，接与空气开关L1、L2、L3端子N、PE上；6.将水泵电机线从柜体底部接入，按电机序号依次接线；7.接好信号线（如出水压力变送器、液位变送器等），信号控制线建议用RVVP2×1.0屏蔽电缆，屏蔽层接地；8.根据电机功率，调整好热继电器的相应电流整定值；三、调试1.向电柜送电，合上空气开关QF，检查电源电压、相序是否符合设备的技术要求（3N~380V/220V 50HZ）;如相序故障灯亮，调换总开关出线的2根线。
箱式无负压供水设备标准
住房和城乡建设部于2008年12月12日批准发布了《箱式无负压供水设备》(CJ／T302-2008)城镇建设行业标准，于2009年6月1日起实施。
现将标准主要技术内容介绍如下。
1外观1.1水箱组焊完毕后，各连接件不应有漏焊、漏料现象，各紧固件不应有松动，爬梯应安装牢固。
1.2设备各部件表面不应有明显的磕碰伤痕、变形等缺陷，表面涂层应完整美观。
1.3设备变频控制柜的表面应平整，均匀，焊接处应均匀牢固，无明显变形或烧穿等缺陷。
1.4设备变频控制柜表面涂层不应有炫目反光，颜色应均匀一致，不应有脱漆、起泡、裂纹、流痕等现象。
2结构2.1设备整体布局及部件安装位置应合理，便于操作、调试和维修。
2.2设备配套使用的仪表量程和精度、配套使用的阀门、管件的耐压等级应满足有关标准要求，配套使用的产品应有产品合格证。
2.3设备的各种阀门及其活动部件的动作应灵活、可靠。
3组件质量3.1变频控制柜3.1．1基本要求a)控制柜的制造应符合GB／T 3047.1的规定；b)控制柜应有吊装环；c)控制柜面板上应设有观察设定压力、实际压力、电流、电压、频率等的显示窗口，并有故障报警的声、光显示；d)控制柜面板上应设有水泵启、闭状态显示、功能指示标志，其图形及文字要求应符合有关标准规定；e)控制柜导线、信号灯、按钮的颜色应符合GB／T 2681和GB／T 2682规定。
3.1．2电气间隙与爬电距离设备中带电电路之间以及带电零部件或接地零部件之间的电气间隙和爬电距离应符合GB／T3797-2005中4.7条的规定。
3.1.3绝缘电阻与介电强度a)设备中带电回路之间以及带电回路与地之间(在该回路不直接接地时)的绝缘电阻应符合GB／T3797-2005中第4.8.1条的规定。
b)介电强度介电强度应符合GB／T 3797-2005中第4.8.2和4.8.3条的规定。
对不与主电路直接连接的辅助电路，额定绝缘电压大于60V，应能承受介电试验电压2Ui+1000V，最低1500V。

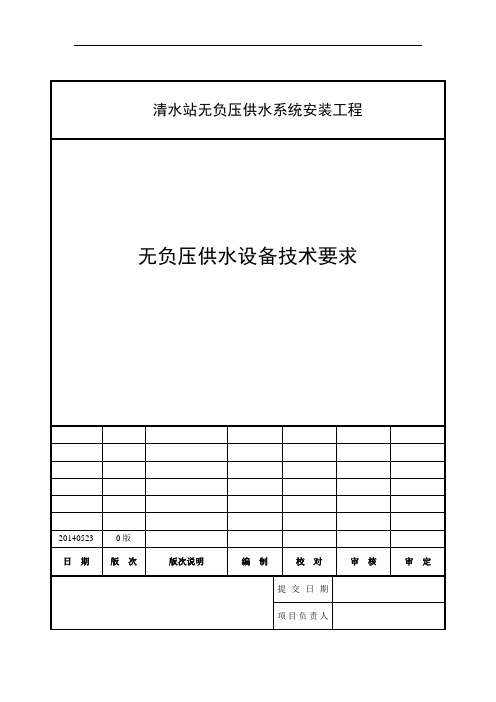

无负压供水系统技术要求内容
目录1. 概述 (3)1.1 工程概况 (3)1.2 现场条件 (3)1.2.1建设地点 (3)1.2.2气象条件 (3)1.2.3地质条件 (4)1.3 供货清单 (4)2. 基本要求 (5)2.1 供货商和制造商的资格 (5)2.1.1供货商资格 (5)2.1.2制造商资格 (5)2.2 专利 (5)2.3 设备环境条件 (5)2.4 设备设计工作寿命 (5)2.5 设备 (6)2.6 材料 (6)2.7 齿轮及变速装置 (6)2.8 震动及噪音 (6)2.9 润滑 (7)2.10 防腐涂层 (7)2.11 铭牌及指示牌 (7)2.12 备品备件 (7)2.12.1备品备件 (7)2.12.2所需附件 (8)2.13 文件提交 (8)2.13.1一般要求 (8)2.13.2详细要求 (9)2.14 包装及运输 (11)2.15 检验及验收 (11)2.15.1出厂前检验 (11)2.15.2现场验收 (11)2.16 技术服务及培训 (11)2.17 试验及试车 (11)2.17.1工厂试验 (12)2.17.2现场试验及试车 (12)2.18 保证和拒收 (13)3. 技术要求 (14)3.1 一般要求 (14)3.1.1标准和规 (14)3.1.2设备性能技术要求 (15)3.1.3设备控制系统要求 (17)3.2 供货及安装 (18)3.2.1供货围 (18)3.2.2安装 (18)3.3 无负压供水设备 (19)3.3.1设备清单 (19)3.3.2设备配套变频器技术要求 (23)3.3.3技术服务 (24)3.3.4售后维保服务 (24)1.概述1.1工程概况清水站无负压供水系统安装工程的清水供应是由供水主干网供给，新装无负压给水设备为小区清水智能二次加压。
本技术规格书主要规定了无负压供水设备的技术要求。
1.2现场条件1.2.1建设地点清水站无负压供水系统安装工程拟建于xxx清水泵房。
无负压供水设备的参数
无负压供水设备的参数
无负压供水设备也用变频器，传统的供水设备的工作模式是先把水储存到水池中然后再用恒压供水设备把水送到用户，无负压供水设备是，把水泵直接串接到市政管网上用恒压方式供水的方法，这种方法的优点是，无二次污染，因为利用了管网原有的压力，所以节能，没有水池相对投资也省。
无负压供水设备参数：
1、电源：3相五线制，380V（±10%），50HZ（±5%）；
2、供水范围：0～10000m3/h；
3、压力范围：0～2.5MPa；
4、压力调节精度：≤0.01 MPa；
5、控制功率：≤550KW；
6、稳流补偿量：0.5m3～100m3；
无负压供水设备参数选购无负压供水设备可能面临的问题：
1、成本问题，其实无负压的生产成本是要比水箱恒压变频供水成本低的，稳流罐的价格是不会超过一个几十方的水箱的，只是厂家给无负压增加了很多密感，所以卖得都比水箱变频供水要贵。
你最好让厂家做个分项目报价做对比，无负压（泵，控制柜，气压罐，稳流罐，管路基础，真空抑制器和稳流补偿器只是设备上的一个小装置，在稳流罐上面就有了）、水箱恒压变频（泵，控制柜，气压罐，管路
基础，水箱）。
无负压的占地积少，同等参数只有水箱恒压变频供水的4分之1或更少（因为他没有水箱占地）
2、能耗问题，无负压是叠压供水，就是串联供水，利用了市政水的原有压力。
而水箱变频供水没有利用市政压力，所以扬程都要比无负压叠压设备略高一些，单泵的功率就有可能比水箱变频的小。
3、卫生问题，一个是过水箱存放再到终端，一个是直接到终端，无负压要比水箱变频干净得多。
基本上不用怎么清洁。
在管理方面也少了一部份功夫。
无负压供水设备标准水罐无负压供水设备标准
无负压供水设备标准水罐，管道分质直饮水解决方案：无负压供水设备标准水罐，自来水泵入缓冲不锈钢水箱水塔中，无负压供水设备标准水罐通过连续式电去离子交换产生纯水，再通过紫外线消毒杀菌，即可等到直接饮用的无菌水，称直饮水，放入不锈钢水箱水塔中保存。
无负压供水设备标准水罐无负压供水设备标准直饮水分质供水系统不锈钢水箱水塔储罐直饮水、高纯水、超纯水制备工艺管道分质供水直饮水解决方案一、什么是直饮水管道直饮水，采用纳滤膜特有的选择透过性性能，可脱除自来水中有机物、细菌和病毒，保留水中有益于人体的微量元素，是对“自来水饮用水的深度处理”，经臭氧、紫外线、恒压输出至用户可直接生饮的水无茵水。
分质供水是指根据生活中人们对水的不同需要，由市政提供的自来水为生活饮用水，采用特殊工艺将自来水进行深度加工处理成可直接饮用的纯净水，然后由食品卫生级的管道输送到户，并单独计量。
这种直接饮用的纯净水分纯水或净水，即按照中华人民共和国GB 17323《瓶装饮用纯净水》，二、自来水制备直饮水工艺工程技术管道分质直饮水解决方案：自来水泵入缓冲不锈钢水箱水塔中，通过连续式电去离子交换产生纯水，再通过紫外线消毒杀菌，即可等到直接饮用的无菌水，称直饮水直接饮用，放入不锈钢水箱水塔中保存。
1．直饮水基本工艺流程：三、主要设备：1、不锈钢水箱水塔 2、不锈钢水泵 3、多介质过滤器（石英砂过滤器、活性碳过滤器） 4、连续式电去离子装置或膜过滤器 5、紫外线杀毒装置 6、臭氧杀毒装置 7、所有管道配件是食品级不锈钢材料。
四、广泛应用城市住宅小区、房地产、学校、旅馆、酒店、工厂、企事业单位等均可安装使用。
五、工程投资工程投资：1400-1700元/每户（一次性投资）六、完整的直饮水工程方案，请来厂参观后定制。
2．矿泉水、纯净水生产工艺：管道分质直饮水解决方案自来水制备直饮水工艺管道分质直饮水解决方案：自来水泵入缓冲不锈钢水箱水塔中，通过连续式电去离子交换产生纯水，再通过紫外线消毒杀菌，即可等到直接饮用的无菌水，称直饮水直接饮用，放入不锈钢水箱水塔中保存。
稳压罐气压罐厂家讲讲无负压稳流罐的特点及应用
稳压罐气压罐厂家讲讲无负压稳流罐的特点及应用稳压罐和气压罐是在工业生产中经常使用的设备，它们的主要用途是存储和运输气体。
经常遇到的一个问题是，在罐装气体过程中，留在罐内的气体会受到温度和压力的影响而发生变化。
为了防止这种情况发生，一些厂家开发了一种叫做“无负压稳流罐”的设备。
什么是无负压稳流罐无负压稳流罐是压力稳定器的一种。
它使用可压缩垫片防止气体归流，并使用调压阀控制罐内气体的流量。
这种设备可以保持特定的流量，并在罐内压力下降时自动加压。
特点1. 稳定的气压与传统的稳压罐相比，无负压稳流罐可以保持更稳定的气压。
由于它具有压缩垫片和调压阀，它可以避免气体的归流和过多泄漏。
这意味着无负压稳流罐不需要经常加压，可以节省工作时间和气体。
2. 自动调节气体流量无负压稳流罐可以自动调节气体流量。
这是通过调整膜片的压力来实现的。
当罐内气压下降时，垫片会扩张，导致调压阀打开并增加罐内气体流量。
当气压恢复正常时，膜片会收缩，导致调压阀关闭。
3. 设计简单无负压稳流罐的设计比传统的稳压罐更简单。
它只需要一个可压缩垫片和一个调压阀，而传统的稳压罐需要更复杂的阀门和控制器。
4. 节省成本由于无负压稳流罐的设计更简单，并且不需要频繁加压，它可以节省成本。
此外，它还可以减少气体的损失，特别是当气体非常昂贵时，这可以显著降低成本。
5. 更加环保由于无负压稳流罐不需要频繁加压，它可以减少气体的释放和浪费，从而更加环保。
此外，它可以处理一些特殊气体，例如有毒和腐蚀性气体，以减少其对环境的影响。
应用无负压稳流罐主要用于化学工业、医疗卫生、石油和天然气工业以及半导体制造等领域。
它们可以处理各种气体，包括空气、氮气、氦气、氢气、甲烷、氯气等。
由于无负压稳流罐具有更加稳定的气压和流量控制，因此它们比传统的稳压罐更适合于精密制造和研究领域。
结论无负压稳流罐是一种新型的压力稳定器，它具有稳定气压、自动调节气体流量、设计简单、节省成本、环保等优点。
无负压供水设备标准
无负压供水设备标准无负压供水设备标准是指在供水系统中使用的设备，它可以有效地解决供水压力不足或无法维持稳定水压的问题，并确保供水过程中不产生负压现象。
这项标准被广泛应用于建筑物、工业设施、公共设施等领域，确保供水系统的正常运行和供水质量的稳定。
首先，无负压供水设备应符合国家相关标准和规定，确保设备的质量和性能满足要求。
这些要求包括设备的结构、材料、工作原理等方面，以及设备在操作和维护中的安全性、可靠性等指标。
这些标准不仅保证了设备的正常运行，还保证了供水系统的安全性和可持续运营。
其次，无负压供水设备应具备一定的控制和监测功能，确保供水压力在设定范围内稳定运行。
这些功能包括实时监测供水压力、控制设备的启停工作、自动调节供水压力等。
通过这些功能，无负压供水设备可以根据供水系统的实际需求，及时调整供水压力，保证供水的稳定性和质量。
此外，无负压供水设备还应具备一定的容错能力，能够应对一些特殊情况下的供水需求。
例如，在供水管道发生漏水或阻塞等故障时，设备应能够自动切换到备用管道或其他供水途径，确保供水系统的持续稳定运行。
这种容错能力不仅可以防止供水负压现象的发生，还能够减少供水故障对正常生活和生产带来的影响。
最后，无负压供水设备还应具备良好的节能性能，以减少能源消耗和运行成本。
设备应采用高效的水泵、控制系统，以及节水技术等，实现供水系统的能源节约和运行成本的降低。
这不仅符合可持续发展的要求，还能够提高供水设备的经济效益和竞争力。
综上所述，无负压供水设备的标准是确保供水系统正常运行和供水质量稳定的重要保证。
通过符合相关标准和规定、具备控制和监测功能、具备容错能力、具备良好的节能性能等方面的要求，无负压供水设备可以有效地解决供水压力不足或无法维持稳定水压的问题，保障人们正常的用水需求。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
华 都 供 水
华 都 供 水
无负压供水设备配稳流罐时的技术要求说明
HDW型无负压供水设备是将自来水管网水引入稳流平衡器（无负压器），当调速控制
器检测到稳流平衡器（无负压器）内的压力为正压时，启动水泵运行，并根据用水量大小即
根据反馈的泵出口压力不断调节水泵转速，直至水泵恒转速运行在某一设定的压力值上。
无负压供水设备是在自来水管网正常供水的情况下，稳流平衡器（稳流罐）内的压力应
等于自来水管网压力，并随管网压力变化而变化。而在用水高峰时间，由于自来水管网供水
量不足，稳流平衡器（稳流罐）进水量不能满足出水量时，就有可能导致稳流平衡器（稳流
罐）内部出现真空即所谓负压，其表现为平衡器内出现水和空气界面。此时，真空抑制器工
作，防止真空的产生，从而保证稳流平衡器对管网不构成虹吸状态；另一方面，为消除平衡
器内的空气层，恢复稳流平衡器（稳流罐）内工作压力，水泵开始由恒转速转为减速运行，
用以平衡稳流平衡器的进水和出水量，从而维持最小流量供水。当稳流平衡器内恢复正常的
工作压力时，水泵恢复前一时刻的运行状态。这样，即使在出现负压的瞬间，系统仍然维持
连续供水，除非管网供水出现故障，导致稳流平衡器内缺水，此时水泵立即停机。
无负压供水设备配稳流罐结构组成：
HDW型无负压供水设备主要是由微机变频控制柜、人机界面(触摸屏)、水泵机组、稳
流补偿器（稳流罐）、真空抑制器、各种高灵敏度传感器、各种管件、阀门等构成叠压式稳
流给水设备是由稳流补偿器、水泵机组、管路、调速控制器组成。一套完整的设备，有这么
多的配件组成，自然在不同的配置的情况下，无负压供水设备价格自然是存在差异性。
华 都 供 水
华 都 供 水
湖南无负压供水设备配稳流罐产品特点：
HDW型无负压供水设备能将城市自来水管网水直接引入高层住宅，中间过程不需要低
位水池和高位水箱，即净水直接入户。长沙全自动不锈钢无负压供水设备如与消防气压罐配
套使用，在符合消防规范的前提下，逐步取消低位水池和高位水箱，不仅节省了清洗和消毒
费用，而且还具有明显的节电、节水效果。成套给水设备全部采用不锈钢制造，无毒、无害、
无锈蚀、清洁卫生，噪音低，有利于改善周围环境，是一种环保型节能产品。给水设备的运
行是由电脑监测和自动控制，具有水泵循环变频、软启工频、恒压变量供水，以及快速清除
负压、管网保护、故障报警、通讯等多种控制功能。给水设备运行稳定、安全可靠、无需人
员值守、并具有操作简单、维护方便、运行费用低的特点。由于采用先进的防负压控制技术，
无论是在任何情况下，对自来水管网都不会产生任何负面影响，同时还可以保证连续正常供
水。
全自动不锈钢无负压供水设备，它是采用先进的微处理器控制技术、变频调速控制技术
和稳流防负压技术构成的全自动叠压式稳流供水系统，广泛适用于高层建筑的无污染二次供
水。高层建筑传统的二次供水方式，通常是采用低位水池、高位水箱和气压罐供水，由于水
池和水箱易于受到“水二次污染”，长期饮用就会影响人民的身体健康，因而改善高层住宅
供水质量，提升高层住宅健康标准，从根本上杜绝“水二次污染”的最有效的途径是取消低
位水池和高位水箱。采用无污染的叠压式稳流给水设备，将自来水直接引入住户，即欧美国
家流行的“净水入户工程”，让高层住宅居民直接喝上清洁干净的自来水。
全自动供水设备是一种能直接与自来水管网连接，对自来水管网不会产生任何负作用
的成套二次给水设备。它可以取代低位水池和高位水箱，能充分利用自来水管网的压力直接
供水，避免了“水二次污染”，保证水质符合国家饮用水标准，同时节省建设投资、节电、
节水、降低运行管理费用。
