雷达应用电路-激光雷达测距

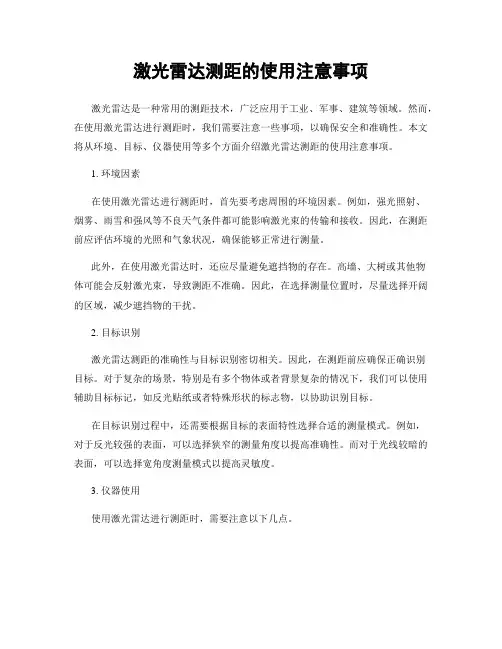

激光雷达测距的使用注意事项
激光雷达测距的使用注意事项激光雷达是一种常用的测距技术，广泛应用于工业、军事、建筑等领域。
然而，在使用激光雷达进行测距时，我们需要注意一些事项，以确保安全和准确性。
本文将从环境、目标、仪器使用等多个方面介绍激光雷达测距的使用注意事项。
1. 环境因素在使用激光雷达进行测距时，首先要考虑周围的环境因素。
例如，强光照射、烟雾、雨雪和强风等不良天气条件都可能影响激光束的传输和接收。
因此，在测距前应评估环境的光照和气象状况，确保能够正常进行测量。
此外，在使用激光雷达时，还应尽量避免遮挡物的存在。
高墙、大树或其他物体可能会反射激光束，导致测距不准确。
因此，在选择测量位置时，尽量选择开阔的区域，减少遮挡物的干扰。
2. 目标识别激光雷达测距的准确性与目标识别密切相关。
因此，在测距前应确保正确识别目标。
对于复杂的场景，特别是有多个物体或者背景复杂的情况下，我们可以使用辅助目标标记，如反光贴纸或者特殊形状的标志物，以协助识别目标。
在目标识别过程中，还需要根据目标的表面特性选择合适的测量模式。
例如，对于反光较强的表面，可以选择狭窄的测量角度以提高准确性。
而对于光线较暗的表面，可以选择宽角度测量模式以提高灵敏度。
3. 仪器使用使用激光雷达进行测距时，需要注意以下几点。
首先，要确保激光雷达与目标保持固定的角度。
如果角度变化过大，会导致测距误差增大。
因此，在测量过程中，要尽量保持激光雷达与目标保持平行，避免偏离过大。
其次，要合理选择激光雷达的测量距离范围。
激光雷达的测量距离范围通常在几十米到几千米之间。
在选择测量距离范围时，要考虑目标的大小和测量精度的要求。
如果目标较小或者需要高精度的测量，应选择较短的测量范围。
最后，要注意激光雷达的安全使用。
激光雷达发出的激光束具有一定的能量，在不当使用时可能对眼睛和皮肤造成伤害。
因此，在使用激光雷达时，应佩戴适当的防护装备，如防护眼镜和手套，确保自身安全。
综上所述，激光雷达测距的使用需要考虑周围环境、目标识别和仪器使用等多个因素。
三角法激光雷达测距原理
三角法激光雷达测距原理
三角法激光雷达是一种基于光学测量原理的仪器，主要用于测量远距离、高精度的距离和速度。
三角法激光雷达测距原理基于光学三角法，利用激光束在空气中传播
时的光程差测量物体距离。
激光束从雷达发射器出射，射到目标物体
后反射回来，雷达接收器接收到反射回来的激光信号。
根据激光信号
的时间差和速度，通过计算反射光程差，即可精确测量目标物体的距离。
激光雷达通常采用波长在850 nm到1550 nm之间的激光，具有较好的直线传输和小的散焦率，可用于长距离测量和高精度测量。
同时，
三角法激光雷达还可以通过接收器接收多束激光信号，利用多普勒效
应测量目标物体的速度。
三角法激光雷达在工业、军事、环境监测等领域有着广泛的应用。
在
工业领域，它可以用于测量复杂构型或难以触及的物体的精准距离和
形状，可用于制造、质量控制、机器人自主导航等方面；在军事领域，激光雷达可用于侦察、监视、导航等方面；在环境监测方面，它可以
用于测量山区、林区等地形复杂的地区的气象、地质和生态信息等。
总的来说，三角法激光雷达测距原理是一种非常精准和实用的测量技术，它已经被广泛应用于各个领域，并对人们的生产和生活带来了很大的便利。

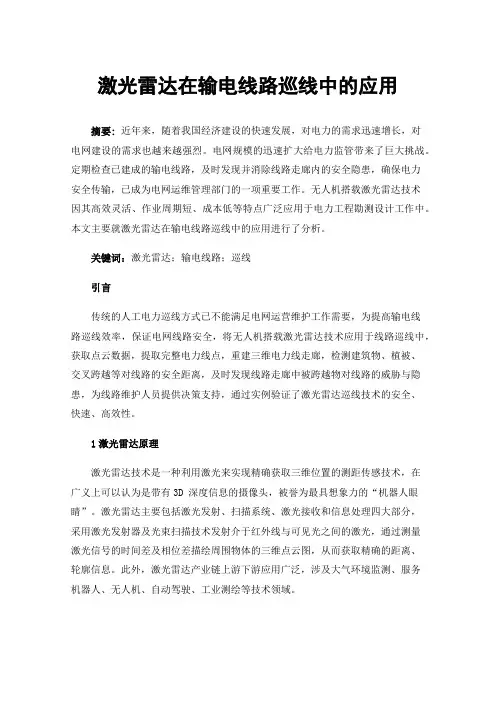

激光雷达在输电线路巡线中的应用
激光雷达在输电线路巡线中的应用摘要:近年来，随着我国经济建设的快速发展，对电力的需求迅速增长，对电网建设的需求也越来越强烈。
电网规模的迅速扩大给电力监管带来了巨大挑战。
定期检查已建成的输电线路，及时发现并消除线路走廊内的安全隐患，确保电力安全传输，已成为电网运维管理部门的一项重要工作。
无人机搭载激光雷达技术因其高效灵活、作业周期短、成本低等特点广泛应用于电力工程勘测设计工作中。
本文主要就激光雷达在输电线路巡线中的应用进行了分析。
关键词：激光雷达；输电线路；巡线引言传统的人工电力巡线方式已不能满足电网运营维护工作需要，为提高输电线路巡线效率，保证电网线路安全，将无人机搭载激光雷达技术应用于线路巡线中，获取点云数据，提取完整电力线点，重建三维电力线走廊，检测建筑物、植被、交叉跨越等对线路的安全距离，及时发现线路走廊中被跨越物对线路的威胁与隐患，为线路维护人员提供决策支持，通过实例验证了激光雷达巡线技术的安全、快速、高效性。
1激光雷达原理激光雷达技术是一种利用激光来实现精确获取三维位置的测距传感技术，在广义上可以认为是带有3D 深度信息的摄像头，被誉为最具想象力的“机器人眼睛”。
激光雷达主要包括激光发射、扫描系统、激光接收和信息处理四大部分，采用激光发射器及光束扫描技术发射介于红外线与可见光之间的激光，通过测量激光信号的时间差及相位差描绘周围物体的三维点云图，从而获取精确的距离、轮廓信息。
此外，激光雷达产业链上游下游应用广泛，涉及大气环境监测、服务机器人、无人机、自动驾驶、工业测绘等技术领域。
激光雷达是将各种新型测量仪器的优势结合在一起，使其变成一种较为新型且具有更高科技含量的测量系统，不仅结合激光测距技术的相关优势，还将定位系统和惯性测量系统的优势融合在整个测量坐标数据中，并利用虚拟的数据影像来将各种数据以模型的形式向大众进行展示。
不仅如此，激光雷达可以对地面、河流等一些独立性的物体进行标志，并且结合其数据来进行有效的信息收集和坐标凸显。
激光雷达作业课件
安全措施
确保作业现场的安全 ，如设置警戒线、警 告标志等，避免无关 人员进入作业区域。
作业中的操作
对中校准
在作业开始前，需要进行 对中校准，以确保激光雷 达设备的精度和稳定性。
数据采集
按照预定的路线和范围， 操纵激光雷达设备进行数 据采集，并实时监控数据 质量。
数据存储
将采集到的数据进行存储 ，以备后续处理和分析。
03 滤波器
去除背景噪声和其他干扰信号，提高信号质量。
数据处理系统
信号处理器
对接收到的信号进行 预处理，如滤波、放
大等。
数据转换器
将接收到的模拟信号 转换为数字信号，以 便进行后续处理和分
析。
数据输出模块
将处理后的数据进行 格式转换和输出，以 便进行可视化、识别
等应用。
控制单元
控制整个系统的操作 和数据处理流程，通 常采用微处理器或 FPGA等硬件实现。
工作原理
激光雷达通过控制发射系统和接收系统的精确同步，实现对目标 的高精度测量。它利用激光器发射的激光束，经过光学系统后照 射到目标上，然后通过接收系统接收反射回来的光束，并进行分 析和处理，得到目标的距离、角度、高度等信息。
应用场景
激光雷达在很多领域都有广泛的应用，如航空航天、无人驾驶、机器人、地形测量、气象监测等。它能够提供高精度的三维坐 标信息，对于需要进行高精度测量和定位的领域具有重要的作用。
人工智能与机器学习
人工智能和机器学习技术在激光雷达数据处理中的应用， 可以实现更高效、准确的目标识别和跟踪，提升激光雷达 的性能。
多模态传感器融合
将激光雷达与其他传感器（如摄像头、毫米波雷达等）进 行融合，可以发挥各自的优势，提高感知系统的性能和鲁 棒性。
雷达测距原理及实现方法
雷达测距原理及实现方法一、雷达测距原理雷达是利用无线电波进行探测和测距的一种技术。
雷达测距是通过测量从雷达到目标物体的往返时间差来估计目标的距离。
雷达测距的原理可以简单地概括为发射一束射频信号，当这个信号遇到目标时，部分能量被目标吸收或散射，剩下的能量会返回雷达。
雷达系统接收这个返回的信号，并测量从发送到返回信号的时间差，然后根据电磁波在空气中的传播速度，就可以计算出目标到雷达的距离。
具体实现雷达测距的原理有以下几种：1.脉冲测距原理：脉冲测距原理是利用发射一组很短的脉冲信号，并测量从发送到返回信号的时间来计算距离。
这种方法的特点是简单、精度较高，适用于对距离变化不频繁的目标进行测距。
2.相位测距原理：相位测距原理是利用发射一组连续波信号，并测量信号的相位变化来计算距离。
相位变化与距离成正比，并且可以通过频率测量的方法，精确计算出距离。
相位测距一般用于对动态目标进行测距。
3.干涉测距原理：干涉测距原理是利用发射两个相干的连续波信号，并测量两个信号之间的干涉现象来计算距离。
干涉测距具有高精度和高抗干扰性能的特点，适用于对距离变化频繁的目标进行测距。
4.多普勒测距原理：多普勒测距原理是利用目标在接收到的波的频率上所引起的多普勒频移来计算目标的速度和距离。
多普勒测距一般用于对移动目标进行测速和测距。
二、雷达测距实现方法实现雷达测距需要几个关键的组件和步骤：1.发射器和天线：发射器产生并发送无线电波的信号，天线用于辐射和接收电磁波。
2.接收器：接收器用于接收从目标返回的信号，并将其转换成电信号。
3.信号处理：接收到的信号经过信号处理子系统进行滤波、放大、调制等操作以提取出目标信息。
4.时间测量：雷达系统需要测量从信号发射到接收到返回信号的时间差。
可以通过多种方法实现时间测量，例如使用计数器、脉冲计时器等。
5.距离计算：根据从时间测量得到的时间差，结合电磁波在空气中的传播速度，通过计算得到目标到雷达的距离。
激光雷达测距传感器原理
激光雷达测距传感器原理激光雷达测距传感器是一种利用激光技术实现精准测距的传感器。
它通过发射激光束，并接收反射回来的激光信号来测量目标物体与传感器的距离。
激光雷达测距传感器在自动驾驶、机器人导航、环境感知等领域有着广泛的应用。
激光雷达测距传感器的工作原理主要包括发射、接收和信号处理三个部分。
首先，通过激光发射器发射出一束激光束，该激光束具有高的定向性和较小的散射范围，可以准确地照射到目标物体上。
然后，激光束照射到目标物体上后会被散射、反射或吸收。
其中，反射的激光束会被激光雷达传感器的接收器接收到。
接收器能够接收到反射回来的激光信号，并将其转化为电信号。
最后，接收到的电信号经过信号处理模块处理后，可以得到目标物体与传感器之间的距离信息。
激光雷达测距传感器的核心部件是激光发射器和接收器。
激光发射器一般采用半导体激光二极管，它具有体积小、功耗低、寿命长等优点。
激光发射器通过电压的作用，使半导体激光二极管发射出激光束。
激光束的特性与激光器的光学参数、电流和温度有关。
激光雷达传感器的接收器一般采用光电二极管或光电探测器。
当激光束照射到目标物体上并反射回来时，光电二极管或光电探测器会将光信号转化为电信号。
然后，电信号经过放大和滤波等处理后，可以得到目标物体的距离信息。
激光雷达测距传感器的测距精度主要受到激光束的发射和接收质量的影响。
首先，激光发射器的光学参数和电流稳定性对测距精度起着重要作用。
如果激光发射器的光学参数不稳定或电流不稳定，将会导致激光束的发射方向和发射功率发生变化，进而影响测距的准确性。
其次，激光雷达传感器的接收器的灵敏度和噪声等因素也会影响测距精度。
如果接收器的灵敏度低或存在较大的噪声干扰，将会降低激光信号的接收质量，从而导致测距精度下降。
在实际应用中，激光雷达测距传感器通常采用多点测距的方式，可以同时测量多个目标物体与传感器的距离。
通过对多个激光束进行测量和计算，可以得到目标物体的三维坐标信息。
fmcw激光雷达距离计算公式
fmcw激光雷达距离计算公式
FMCW（Frequency Modulated Continuous Wave）激光雷达是一种常用的激光雷达系统，它通过连续改变发射激光的频率并测量回波信号与发射信号之间的频率差来确定目标物体的距离和速度。
FMCW激光雷达测距的基本原理是利用发射信号和接收信号之间的时间差来计算距离。
当激光雷达发射一束激光信号时，该信号会在遇到目标物体后被反射回来，然后被激光雷达接收。
接收信号与发射信号之间会存在一定的时间差，这个时间差与目标物体与激光雷达之间的距离成正比。
对于FMCW激光雷达，距离计算公式可以表示为：
距离 = (光速×时间差) / 2
其中，光速是光在真空中的传播速度，约为3.0 x 10^8 米/秒；时间差是从激光发射到接收到反射信号所经过的时间。
在实际应用中，由于激光雷达系统的工作环境和目标物体的特性等因素的影响，测量结果可能存在一定的误差。
因此，在实际应用中，需要对测量结果进行校准和修正，以提高测量的准确性。
另外，FMCW激光雷达还可以同时测量目标物体的速度。
通过测量发射信号和接收信号之间的频率差，可以确定目标物体的速度。
这种速度测量方法与多普勒效应有关，可以进一步扩展激光雷达的应用范围。
机载激光雷达测量系统解析ppt课件
LIDAR:AeroScan
INSAR:Star-3i
主要技术 参数
飞行高度:8000英尺； 频率：1500HZ； 带宽：1.8km； 4m点间距；
飞行高度：20000英尺； 频率：15000HZ； 带宽：8km； 5m间距；
主要 优点
垂直方向精度±15cm； 小区域及走廊区域最为理想；
非常适合植被覆盖和裸露区的真 实DEM提取； 扫描角内提供大范围扫描；
高精度高空间分辨率的森林或山区真实数字地面 模型 ③ 基本不需要地面控制点，地形数据采集速度快 ④ 作业安全 ⑤ 作业周期快，易于更新 ⑥ 时效性强 ⑦ 将信息获取、信息处理及应用技术纳入同一系统 中，有利于提高自动化高速化程度
4 机载激光雷达与机载InSAR的比较
4 机载激光雷达与机载InSAR的比较
6 工作流程及内业数据处理
飞行计划
GPS数据质量检查
系统参数测定和检校
航迹计算 激光脚点位置计算
外业数据采集
激光点云生成 分割
野外初步质量分析和控制
否 是
数据内业后处理
自动分类 内部QA/QC
手工分类 最后QA/QC
小结
1. 机载激光雷达测量的系统组成、激光扫描测距的 原理、动态GNSS定位、INS姿态测量系统、 GPS确定姿态的基本原理和方法
机载激光雷达测量系统的组成单元
测距单元
控制、监测、记 录单元
差分GPS 惯性测量单元
扫描仪
激光脚点 扫描方向
扫描带宽
激光雷达测距系统
•定义
包括：激光脉冲测距系统、光电扫描仪 及控制处理系统 原YA理G 激：光脉器冲是测以钇时铝测石距榴和石晶激体光为相基位质差的一测种距固
体 激光器 。钇铝石榴石的化学式是Y3 Al5 O15 ,简
