生活用电练习及解析
【物理】物理生活用电练习题及答案含解析
【物理】物理生活用电练习题及答案含解析一、生活用电选择题1．如图所示的家庭电路中，有两个器件连接错误，它们是（）A. 闸刀开关和带开关的灯泡B. 带开关的灯泡和三线插座C. 带熔丝的二线插座和三线插座D. 闸刀开关和带熔丝的二线插座【答案】B【解析】【解答】解：开关应该和火线连接、灯泡和零线连接；三线插座的连接：左孔接零线、右孔接火线、上面的孔接地线，B符合题意。
故选B。
【分析】安全用电常识的应用。
2．关于电和磁的说法正确的是A. 在地磁场的作用下，指南针的 N 极始终指向南方B. 为了在电流过大时能自动切断电路，保险丝应串联在电路中C. 固定电话、移动电话、广播和电视都是利用导线中的电流传递信息的D. 根据电磁波在真空中的传播速度公式c=λf,可以推断频率越高的电磁波，波长越长【答案】B【解析】【分析】（1）地球本身是一个大磁体，地磁南极在地理北极附近，地磁北极在地理南极附近；（2）为了安全用电，在家庭电路中应串联保险（熔）丝，当电路中的电流过大时能自动切断，保护电路；（3）由于固定电话的话筒是将声信号变为变化的电流，而听筒是将变化的电流还原为声信号，故其所传递的声音信息是由导线中变化的电流来实现的；移动电话在通话时，既是无线电波的发射台，又是一个接收台，故它是通过电磁波来传递信息的；（4）波速c是波在一秒内传播的距离；波长λ是波振动一次传播的距离；频率f是波一秒内振动的次数；所以这三者的关系为：c=λf，而波速是一定的，为3×108m/s，所以波长与频率成反比：频率越高，波长越短．【解答】A、因为地球是一个磁体，地磁南极在地理北极附近，地磁北极在地理南极附近，根据磁极之间相互作用，指南针的N极始终指向北方，所以A错误；B、保险丝串联在电路中，当电路中电流过大时，保险丝产生的热量较多，温度升高能及时达到熔点而熔断，保护电路，所以B正确；C、固定电话是利用导线中的电流传递信息的，移动电话、广播和电视是利用电磁波传递信息的，所以C错误；D、根据电磁波在真空中的传播速度公式c=λf，可以推断频率越高的电磁波波长越短，所以D错误．故选B．【点评】本题考查了地磁场、保险丝的使用方法、固定电话和移动电话传递声信息的媒介、电磁波的波速波长与频率的关系，是一道综合性题目．3．某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关.对此电路，下列说法正确的是（）A. 火线上的保险丝应该改装到零线上B. 甲处应装用电器，乙处应装开关C. 当用电器功率增大时，通过保险丝的电流就增大D. 当保险丝熔断后，可以用铜丝代替【答案】C【解析】【解答】火线上的保险丝如果改装到零线上，当保险丝熔断时，电路还有电不安全.如果甲处应装用电器，乙处应装开关，当开关断开时，用电器还带电，当用电器功率增大时，由I=P/U，通过保险丝的电流就增大，当保险丝熔断后，如果用铜丝代替不能起到保险作用。
初三物理生活用电解题技巧及经典题型及练习题(含答案)含解析
初三物理生活用电解题技巧及经典题型及练习题(含答案)含解析一、生活用电选择题1．在如图所示家庭电路中，将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮；保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光。
若电路中只有一处故障，则故障可能是（）A. 零线上保险丝烧断B. 火线上保险丝烧断C. 灯丝烧断D. 插座短路【答案】 A【解析】【解答】将插头插入插座，打开电视，电视不工作；闭合开关，灯泡不亮，说明电路中存在断路故障；若灯丝烧断，则电视机应该工作，故不可能是灯丝烧断；保持开关闭合，拔出插头，将测电笔分别插入插座两孔时氖管均发光，插孔的左孔能使氖管发光，说明蓝色线是通的（即插孔的左孔通过灯泡、开关与火线相连，如下图）；插孔的右孔能使氖管发光，说明红色线是通的（即火线是完好的），综合分析可知是A点左侧的零线断路（可能是零线上保险丝烧断）。
故答案为：A。
【分析】判断家庭电路故障问题，主要看试电笔的氖管是否发光，发光说明和火线是通路的.2．物理学的最大魅力在于物理知识在生活中的广泛应用，下面一些做法的解释不科学的是（）A. 家庭中有金属外壳的用电器，外壳要接地﹣﹣安全用电B. 公共场所禁止抽烟﹣﹣分子永不停息的做无规则运动C. 用海绵做沙发垫﹣﹣海绵柔软易变形，可以减小坐垫对身体的压强D. 在椅子腿的下面垫橡胶垫﹣﹣在传播过程中减弱噪声【答案】D【解析】【解答】解：A、家用电器金属外壳要接地，一旦发电漏电可通过地线将电流导入大地，使人不会触电，符合安全用电要求，故A正确．B、公共场所禁止抽烟，烟味分子会不停地做无规则运动，会扩散到周围的空气中，故B 正确；C、用海绵做沙发垫﹣﹣海绵柔软易变形，这样可以增大受力面积，从而减小坐垫对身体的压强，故C正确；D、椅子腿的下面垫橡胶垫，是在声源处减弱噪声，故D错误．故选：D．【分析】（1）根据安全用电原则分析；（2）一切物质的分子在永不停息地做无规则运动．扩散现象是分子运动的结果；（3）压强大小与压力和受力面积的大小有关，当压力一定时，增大受力面积的大小，可以减小压强；减小受力面积可以增大压强；（4）减弱噪声的途径：在声源处、在传播过程中、在人耳处．3．如图所示的家庭电路中，闭合开关后灯泡不亮，用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光，用试电笔检测A点氖管发光，检测B点氖管不发光，发生这一现象的原因可能是（）A. 灯丝断了B. 灯泡短路C. 开关接触不良D. 插座短路【答案】 A【解析】【解答】解：A、灯丝断了，开关闭合后，A点连接火线，可以使氖管发光；B点与零线相连，不会使氖管发光，符合题意，故A正确；BD、若灯泡短路、插座短路，会使火线和零线连接，造成短路，使保险丝烧断或跳闸，用试电笔测A点氖管不会发光，故BD错；C、开关接触不良，A点不能连接火线，不会使氖管发光，故C错；故选A．【分析】试电笔在使用时，应将笔尖接触导线，手接触笔尾的金属体，这样就可以形成回路，如果是火线，氖管会发光．4．小茜家新购住房刚装修完毕，家中部分照明电路如图所示．验收工程时，小茜闭合了开关S（家中其他用电器均处于断开状态），白炽灯L亮了一段时间后熄灭了，她用测电笔分别测试了图中插座的两个孔，发现测电笔都发光．她断开开关S，再次用测电笔测试插座的两个孔，她将观察到（）（假设故障只有一处）A. 测试两孔时测电笔都发光B. 测试两孔时测电笔都不发光C. 只有测试左面的孔时测电笔才发光D. 只有测试右面的孔时测电笔才发光【答案】D【解析】【解答】白炽灯L亮了一段时间后熄灭了，她用测电笔分别测试了图中插座的两个孔，发现测电笔都发光．说明现在两个孔都与火线连通了，分析电路可知，此时控制灯的开关闭合，如果灯没有断路，由通过开关，火线与零线连接在一起，而零线时氖管也发光，说明是灯之前的零线断了。
(物理)初中物理生活用电技巧和方法完整版及练习题含解析
（物理）初中物理生活用电技巧和方法完整版及练习题含解析一、生活用电选择题1．某家庭电路的部分情况如图所示，下列说法正确的是（）A. 图中的两根进户线分别为火线和地线B. 零线在入户之前已经和大地相连C. 该电能表的标定电流为20AD. 当电路中发生漏电时空气开关会起到保护作用【答案】B【解析】【解答】解：A、进户线分为火线和零线，故A错误；B、零线在入户之前已经和大地相连，故B正确；C、电能表的标定电流为10A，额定最大电流为20A，故C错误；D、如果站在地上的人不小心接触了火线，电流经过人体流入大地，漏电保护器会迅速切断电流，对人身起到保护作用，故D 错误．故选B．【分析】（1）进户线为火线和零线，为家庭电路提供220V的电压；（2）零线在入户之前已经和大地相连；（3）电能表上的10A（20A），其中10A为标定电流，即平时允许通过电能表的最大电流为10A，而20A为短时间内允许通过的最大电流；（4）带有漏电保护器的总开关具有空气开关和漏电保护器的功能，当出现短路、过载（用电器总功率过大）和漏电时，能自动“跳闸”对人或电路起到保护作用．2．如图所示情景中，与其对应的物理知识正确的是（）A. 如果两侧各去掉一个钩码，杠杆左端会下沉B. 当地的大气压强为78cm高的水银柱所产生的压强C. 静止的木块对斜面的压力示意图D. 电冰箱的金属外壳要接地【答案】 D【解析】【解答】解：A、如果两侧各去掉一个钩码，左侧=G×3L=3GL；右侧=2G×2L=4GL，右侧力和力臂的乘积大，右侧下沉，故A错误；B、由图知，玻璃管内水银面与玻璃管口的长度为78cm，当时的大气压强应等于玻璃管内水银面到水银槽中水银面的高度差，故当地的大气压强与78cm高的水银柱所产生的压强不相等，故B错误；C、木块对斜面的压力应垂直于斜面，指向斜面，故C错误；D、为防止触电事故，电冰箱的金属外壳应接地，故D正确．故选D．【分析】（1）根据杠杆的平衡条件判断杠杆的转动情况；（2）在托里拆利实验中，大气压所能支持的水银柱的高度是指玻璃管内水银面到水银槽中水银面的垂直高度，据此读图可得出结论；（3）压力是垂直作用在物体表面上的力；（4）家用电器的金属外壳需与大地相连，防止外壳带电，发生触电事故．3．某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关.对此电路，下列说法正确的是（）A. 火线上的保险丝应该改装到零线上B. 甲处应装用电器，乙处应装开关C. 当用电器功率增大时，通过保险丝的电流就增大D. 当保险丝熔断后，可以用铜丝代替【答案】C【解析】【解答】火线上的保险丝如果改装到零线上，当保险丝熔断时，电路还有电不安全.如果甲处应装用电器，乙处应装开关，当开关断开时，用电器还带电，当用电器功率增大时，由I=P/U，通过保险丝的电流就增大，当保险丝熔断后，如果用铜丝代替不能起到保险作用。

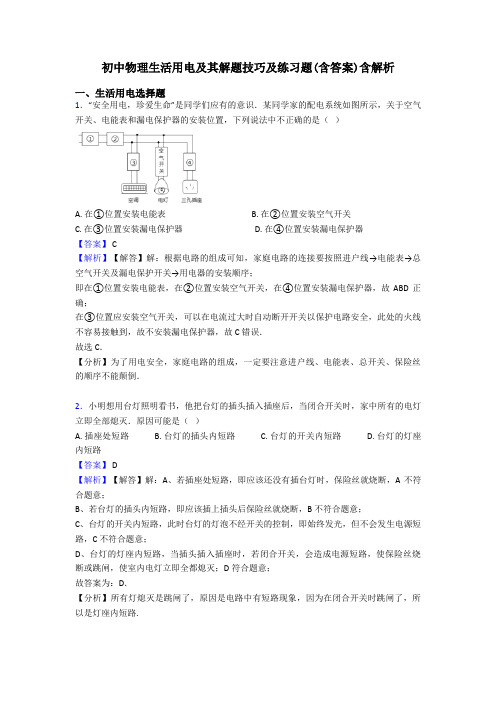

初中物理生活用电及其解题技巧及练习题(含答案)含解析
初中物理生活用电及其解题技巧及练习题(含答案)含解析一、生活用电选择题1．“安全用电，珍爱生命”是同学们应有的意识．某同学家的配电系统如图所示，关于空气开关、电能表和漏电保护器的安装位置，下列说法中不正确的是（）A. 在①位置安装电能表B. 在②位置安装空气开关C. 在③位置安装漏电保护器D. 在④位置安装漏电保护器【答案】 C【解析】【解答】解：根据电路的组成可知，家庭电路的连接要按照进户线→电能表→总空气开关及漏电保护开关→用电器的安装顺序；即在①位置安装电能表，在②位置安装空气开关，在④位置安装漏电保护器，故ABD正确；在③位置应安装空气开关，可以在电流过大时自动断开开关以保护电路安全，此处的火线不容易接触到，故不安装漏电保护器，故C错误．故选C．【分析】为了用电安全，家庭电路的组成，一定要注意进户线、电能表、总开关、保险丝的顺序不能颠倒．2．小明想用台灯照明看书，他把台灯的插头插入插座后，当闭合开关时，家中所有的电灯立即全部熄灭．原因可能是（）A. 插座处短路B. 台灯的插头内短路C. 台灯的开关内短路D. 台灯的灯座内短路【答案】 D【解析】【解答】解：A、若插座处短路，即应该还没有插台灯时，保险丝就烧断，A不符合题意；B、若台灯的插头内短路，即应该插上插头后保险丝就烧断，B不符合题意；C、台灯的开关内短路，此时台灯的灯泡不经开关的控制，即始终发光，但不会发生电源短路，C不符合题意；D、台灯的灯座内短路，当插头插入插座时，若闭合开关，会造成电源短路，使保险丝烧断或跳闸，使室内电灯立即全都熄灭；D符合题意；故答案为：D．【分析】所有灯熄灭是跳闸了，原因是电路中有短路现象，因为在闭合开关时跳闸了，所以是灯座内短路.3．如图是小明家的部分电路，他将电饭煲的插头插入三孔插座后，正在烧水的电热水壶突然停止工作，但电灯仍正常发光，拔出电饭煲的插头，电热水壶仍不能工作，用试电笔分别测试插座的左、右孔，氖管均发光.若电路中只有一处故障，则（）A. 电热水壶所在电路的b、c间断路B. 插座的接地线断路C. 电路的c、d间导线断路D. 电路的a、b间导线断路【答案】 C【解析】【解答】解：电灯仍正常工作，说明不是保险丝烧坏了，没有发生短路，而把测电笔分别插入插座的左、右插孔，氖管均能发光，说明火线有电，而零线开路了，且是在c、d之间开路，C符合题意.故答案为：C.【分析】测电笔能亮，说明火线上有电，而零线上本该不亮，但也亮了，说明是零线开路了.4．用测电笔判断家庭电路中划线和零线时，下列说法正确的是（）A. 使用时手应接触笔尖金属电极B. 使用时手不能接触笔尾金属电极C. 测电笔中的高电阻可以用铁丝代替D. 当氖管发光时有微弱电流通过人体【答案】D【解析】【解答】解：AB、手不要接触测电笔前端的金属体，必须接触测电笔末端的金属体，使电源和大地之间形成通路，故AB错误；CD、在使用测电笔时，测电笔的高值电阻和人串联在火线和大地之间，加在两者之间的电压是220V，此时测电笔的高值电阻分担的电压很大，人体分担的电压很小，通过人体的电流很小，氖管发光，不会发生触电事故，因此不能用铁丝代替测电笔中的电阻，故C错误，D正确．故选D．【分析】（1）使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，否则容易造成误判，认为带电体不带电是十分危险的．使用测电笔时，不能用手触及试电笔前端的金属探头，这样会造成人身触电事故；（2）测电笔的内部有一个阻值很大的电阻，当人接触测电笔的笔尾金属体，人和测电笔是串联在电路中，如果两者串联在零线和大地之间，加在两者之间的电压是0V，氖管不发光；如果两者串联在火线和大地之间，加在两者之间的电压是220V，此时测电笔的阻值很大分担的电压很大，人体分担的电压很小，不会超过人体的安全电压，氖管发光，但是不会对人造成伤害．5．如图是某同学家中的部分电路，开始时各部分工作正常，将电饭煲的插头插入三孔插座后，正发光的台灯突然不能工作，但其它电灯仍能正常发光。
北京师范大学附属中学初中物理九年级全册第十九章《生活用电》测试题(答案解析)
一、选择题1．小明家里的一盏电灯不能发光了，换上新的电灯，还是不能发光。
于是小明拿来测电笔，闭合开关后，分别在如图a、b、c、d四个位置进行测量，测电笔均能发光，则电路的故障是（）A．a点与零线之间断路B．a点与b点之间断路C．c点与d点之间断路D．d点与火线之间断路2．“珍爱生命，注意安全”是同学们日常生活中必须具备的意识。
下列有关安全用电的说法，不符合要求的是（）A．发现有人触电立即切断电源B．不用湿手接触用电器C．雷雨天气尽快在大树底下避雨D．用电器达到使用寿命后及时更换3．南方冬天，人们一般在家里用电取暖，下列说法正确的是（）A．为了接线方便，在一个插座上接几个电暖器B．空气开关跳闸后应立即合上，便于检查故障原因C．要避免同一时间使用多个大功率空调和电暖器D．劣质电暖器的电线发热着火，肯定是因为它短路了4．有关家庭电路和安全用电，下列说法正确的是（）A．使用试电笔时，手不能接触笔尾的金属体B．经验证明，人体安全电压为36VC．控制用电器的开关串联在用电器和火线之间D．接在同一个插线板上的各用电器是串联的5．如图是深圳某同学家的家庭电路的部分电路图，下列说法中正确的是（）A．家庭电路中使用的是直流电，电压是220VB．丁灯的安装及开关的连接是正确的C．两孔插座和三孔插座的连接都是正确的D．用试电笔正确接触M和N点时，试电笔的氖管均不发光6．如图，下列有关生活用电的说法正确的是（）A．图甲，若保险盒内熔丝熔断后，可以用铜丝或者铁丝代替B．图乙，试电笔在使用过程中手不能触碰笔尾金属体C．图丙，三脚插头中接外壳的那个“脚”较长，目的是将用电器金属外壳先接地D．图丁，该电能表表盘上的示数表示该户截止目前消耗的总电能为 9316 kW·h7．关于家庭电路和安全用电，下列说法错误的是（）A．保险丝必须装在火线上B．使用电冰箱时，金属外壳必须接地C．当保险丝熔断后，可以用铜丝代替D．发现有人触电后，应立即切断电源8．下列四种做法，符合安全用电原则的是（）A．用湿抹布擦拭正亮着的灯泡B．雷雨天气可以站在大树下避雨C．发生触电事故，应先切断电源再救人D．多个大功率用电器同时使用一个插座9．某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器或开关。
(典型题)初中物理九年级全册第十九章《生活用电》测试卷(含答案解析)
一、选择题1．下列说法正确的是（）A．电荷的移动形成电流B．用电器失火时，先用水灭火，再切断电源C．用试电笔辨别火线和零线，手要接触笔尾的金属体D．家中的空气开关跳闸一定是发生了短路2．如图是新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障，小明学电工的检修方法，在保险丝处接入一个“220V 40W”的灯泡L0，当只闭合S、S1时L0和L1都呈暗红色；当只闭合S、S2时，L0正常发光，L2不发光，由此可以确定（）A．L1灯头断路B．L1灯头短路C．L2灯头短路D．L2灯头断路3．如下图所示的家庭电路中，闭合开关后灯泡不亮，用测电笔测插座的两孔，发现只有插入右孔时氖管才发光，用测电笔检测A点氖管发光，检测B点氖管不发光。
发生这一现象的原因可能是（）A．灯泡短路B．开关接触不良C．插座短路D．灯泡灯丝断4．“珍爱生命，注意安全”是同学们日常生活中必须具备的意识。
下列有关安全用电的说法，不符合要求的是（）A．发现有人触电立即切断电源B．不用湿手接触用电器C．雷雨天气尽快在大树底下避雨D．用电器达到使用寿命后及时更换5．如图是某同学家使用插座时的情形，下列做法可行的是（）A．不需理会继续使用B．减少同时使用的大功率用电器C．在供电箱的熔断器中更换更粗的熔丝D．在该插座上再插入一个插座供其它用电器使用6．如图是深圳某同学家的家庭电路的部分电路图，下列说法中正确的是（）A．家庭电路中使用的是直流电，电压是220VB．丁灯的安装及开关的连接是正确的C．两孔插座和三孔插座的连接都是正确的D．用试电笔正确接触M和N点时，试电笔的氖管均不发光7．下列关于安全用电的说法正确的是（）A．使用测电笔时，手指必须接触笔尾金属体B．为了防止触电，必须把用电器的开关装在零线上C．电器起火，应该第一时间用水扑灭D．光波炉是用光波和微波加热，所以外壳不用接地8．下列做法中，符合安全用电要求的是（）A．用湿布擦正在工作的台灯B．更换灯泡前先断开电源开关C．发现有人触电时，用手直接把触电的人拉开D．用电器着火时，先用水把火浇灭，再切断电源9．下列有关生活用电的说法正确的是（）A．家庭电路中，电视与空调是串联的B．使用螺丝刀形状试电笔时，手指不能接触其尾部的金属帽C．发生触电事故时，不能用手去拉触电者，而应先切断电源D．电能表只准接在空气开关之后10．下列做法中，正确的是（）A．无人的教室内开着灯B．尽量少开启电冰箱门C．夏天将空调温度调得很低D．用铁丝代替保险丝11．如图所示为某家庭卫生间电路，电灯和电热水器都在正常工作。
重庆市各地2023届中考物理试题分类汇总—生活用电练习题(含解析)
重庆市各地2023届中考物理试题分类汇总—生活用电练习题1．（2022·重庆南开中学九年级期末）下列做法符合用电原则的是（）A．如图甲，有人触电时，首先应该切断电源B．如图乙，使用测电笔时手应该接触笔尖金属体C．如图丙，只要没有触碰高压电线，在高压线下没有危险D．如图丁，开关的塑料外壳是没有带电的，可以用湿手拨动开关2．（2022·重庆渝中·九年级期末）如图是欢欢家的电路简化后电路图，由该电路可知（）A．a线是零线，b线是火线B．电能表是测量用电器的总功率C．用一支试电笔将零线与火线同时连通便能区分二者D．接地线作用是能将用电器外壳带的电导入大地3．（2022·重庆八中九年级期末）下列关于物理量的估测，合理的是（）A．重庆主城冬天的平均气温约为零下5℃B．对人体的电压为没有高于36VC．宏帆教室日光灯的功率约为1000W D．人体皮肤干燥时的电阻约为100Ω4．（2022·重庆·西南大学附中九年级期末）学习电学之后，你对下列电学知识的认识中，与实际最接近的是（）A．人体的电压是36VB．教室空调正常工作时的电流可以达到10AC．人体从头到脚的电阻大约是20ΩD．教室里一盏日光灯正常工作消耗的电能约为10kW·h5．（2022·重庆市育才中学九年级期末）对如图所示的实例或实验解释正确的是（）A．图A中开关、保险丝的连接方式正确B．图B中使用测电笔时手要接触笔尾的金属部分C．图C中多个大功率用电器同时使用一个插线板没有会有隐患D．图D中人站在绝缘板上，双手同时握住火线和零线没有会触电6．（2022·重庆潼南·九年级期末）如图所示的各种做法中，符合用电原则的是（）A．用湿木棒挑开通电的裸导线B．保持电器外壳良好接地C．在高压线的附近放风筝玩耍D．用潮湿的毛巾擦拭电灯7．（2022·重庆合川·九年级期末）下列选项中符合用电要求的是（）A．用湿手去按用电器的开关B．在高压线附近的空地上放风筝C．有金属外壳的用电器必须要接地D．为节约，继续使用绝缘皮老化、破损的导线8．（2022·重庆市大足区邮亭中学九年级期末）如图所示的做法中符合原则的是（）A．雷雨天站在大树下避雨B．将冰箱的金属外壳接地C．用湿抹布擦发光的灯泡D．用手指触碰插座的插孔9．（2022·重庆市巴川中学校九年级期末）“人生道路千万条，用电条”，珍爱生命、注意。
初中物理生活用电技巧小结及练习题及解析
初中物理生活用电技巧小结及练习题及解析一、生活用电选择题1．如图所示的家庭电路中，闭合开关S，电灯正常发光.用测电笔测量灯座里的两个接线柱B,C时，测电笔的发光情况是（）A. B点亮、C点不亮B. C点亮、B点不亮C. B, C点都亮D. B, C点都不亮【答案】A【解析】【解答】闭合开关S，电灯正常发光。
从图中可以看出，C点与零线相连，B点与火线相连，因此用测电笔进行测量时，B点亮，C点不亮。
A符合题意，B、C、D不符合题意.故答案为：A。
【分析】本题考查了测电笔的使用，从图中可以看出，C点与零线相连，B点与火线相连，因此用测电笔进行测量时，B点亮，C点不亮。
2．如图所示实验，下列对有关实验的解释正确的是（）A. 甲图中的实验可得出磁铁异名磁极相斥B. 乙图中的奥斯特实验说明了电流周围存在磁场C. 丙图中的实验可得出电流越大，电磁铁的磁性越弱D. 丁图中的测电笔接触零线氖管一定发光【答案】B【解析】【解答】解：A、甲图中的实验可得出磁铁异名磁极相互吸引，故A错误；B、乙图中的奥斯特实验说明了电流周围存在磁场，故B正确；C、丙图中的实验可得出电流越大，电磁铁的磁性越强，故C错误；D、丁图中的测电笔接触火线氖管发光，故D错误；故选B．【分析】分析图示情景，根据图示情景所涉及的物理知识然后答题．3．生活中具备安全用电意识非常重要。
下列做法符合安全用电要求的是（）A. 发生触电事故时，应立即设法切断电源B. 更换灯泡、搬动用电器前，不用断开电源开关C. 多个大功率用电器同时使用一个插座D. 使用测电笔时，手不要接触笔尾的金属体【答案】 A【解析】【解答】A、发现有人触电时，应立即切断电源或用绝缘体把导线挑开，A符合题意；B、更换灯泡、搬动用电器前，应断开电源开关，以防止人接触用电器时触电，B不符合题意；C、多个大功率用电器同时使用一个插座，会使总功率过大，造成电流过大，容易引起火灾，C不符合题意；D、使用试电笔时，手要与笔尾金属体相连，不能接触笔尖，D不符合题意.故答案为：A.【分析】（1）安全用电的原则：不靠近高压带电体，不接触低压带电体；（2）电路中电流过大的原因：短路或电路中的总功率过大；电流过大，导致导线过热，容易引发火灾；（3）使用测电笔时，将笔尖接触检测体，手的一部分要接触笔尾金属体.4．如图所示的家庭电路中，闭合开关后灯泡不亮，用试电笔检测插座的两孔，发现只有插入右孔时氖管才发光，用试电笔检测A点氖管发光，检测B点氖管不发光，发生这一现象的原因可能是（）A. 灯丝断了B. 灯泡短路C. 开关接触不良D. 插座短路【答案】 A【解析】【解答】解：A、灯丝断了，开关闭合后，A点连接火线，可以使氖管发光；B点与零线相连，不会使氖管发光，符合题意，故A正确；BD、若灯泡短路、插座短路，会使火线和零线连接，造成短路，使保险丝烧断或跳闸，用试电笔测A点氖管不会发光，故BD错；C、开关接触不良，A点不能连接火线，不会使氖管发光，故C错；故选A．【分析】试电笔在使用时，应将笔尖接触导线，手接触笔尾的金属体，这样就可以形成回路，如果是火线，氖管会发光．5．某家庭电路中安装有“220V 10A”的空气开关（未画出），如图是电路中的四种情况，开关全部闭合后，不会引起空气开关“跳闸”的是（）A. B. C. D.【答案】D【解析】【解答】解：A、如图的电路中有大功率用电器，且用电器较多，开关闭合容易造成总功率过大，引起空气开关“跳闸”，A不符合题意；B、图中闭合开关后，电路发生短路，会造成电流短路，引起空气开关“跳闸”，B不符合题意；C、图中闭合开关后，电路发生短路，会造成电流短路，引起空气开关“跳闸”，C不符合题意；D、图中闭合开关后，其中一只灯泡被短路，但另一只灯泡仍能工作，电源不会短路，不会引起空气开关“跳闸”，D符合题意．故答案为：D．【分析】家庭电路中空气开关跳闸是因为电路中的电流过大造成，家庭电路中电流过大的原因：用电器的总功率过大和电路短路.分析电路是否有以上两种现象即可.6．下列做法不符合安全用电的是（）A. 在建楼房里安装漏电保护器B. 组装家庭电路时将开关接在零线上C. 洗衣机的金属外壳与地线相连D. 使用测电笔时手指接触金属笔尾【答案】B【解析】【解答】A、在新建楼房里安装漏电保护器，可防止家庭电路发生漏电事故，A不符合题意；B、组装家庭电路时应将开关接在火线上，防止维修或更换电器时发生触电事故，B符合题意；C、洗衣机的金属外壳与地线相连，防止金属外壳漏电，发生触电事故，C不符合题意；D、使用试电笔时手指要接触金属笔尾，笔尖接触电线，可辨别火线与零线，D不符合题意；故答案为：B．【分析】为了安全，家庭电路在连接时，开关要连接在用电器和火线之间.7．关于家庭电路及安全用电，下列说法正确的是（）A. 验电笔是用来测试物体是带正电还是带负电的B. 家庭电路中，控制各个灯具的开关都应安装在火线上C. 低于220V的电压对人体都是安全的D. 只有当人体接触带电体时，才可能发生触电事故【答案】 B【解析】〖解答〗解：A、验电笔是用来辨别火线和零线，故A错；B、家庭电路中，控制各个灯具的开关都应安装在火线上，故B正确；C、不高于36V的电压对人体都是安全的，故C错；D、只有当人体接触带电体时，且对人体造成一定的伤害才可能发生触电事故，故D错。
【物理】中考物理生活用电试题经典及解析
【物理】中考物理生活用电试题经典及解析一、生活用电选择题1．下列情景中，符合安全用电常识的是（）A. 更换灯泡时可以不必切断电源B. 家用电冰箱的金属外壳可以不必接地C. 发现有人触电时，应该立即切断电源D. 用电器失火时，应该迅速向用电器泼水灭火【答案】C【解析】【解答】解：A、为防止触电，更换灯泡时应先切断电源．故A错误；B、家用电器使用时金属外壳要接地．当用电器的外壳和火线间的绝缘破损，使外壳带电，电流就会流入大地，不会对人体造成伤害，故B错误；C、发现有人触电应立即切断电源或用干燥的木杆将人与火线分开，故C正确；D、一般的水是导体，所以用电器失火时，绝对不能向用电器泼水灭火，故D错误．故选C．【分析】①为防止触电，更换和维修电器时应先切断电源；②有金属外壳的家用电器，要接地线，以防漏电时，人不会发生触电事故；③发现有人触电，要立即断开电源再救人或用干燥的木棒使人与带电体脱离；④发现用电器着火了，要立即断开电源再想法灭火．2．关于电和磁的说法正确的是A. 在地磁场的作用下，指南针的 N 极始终指向南方B. 为了在电流过大时能自动切断电路，保险丝应串联在电路中C. 固定电话、移动电话、广播和电视都是利用导线中的电流传递信息的D. 根据电磁波在真空中的传播速度公式c=λf,可以推断频率越高的电磁波，波长越长【答案】B【解析】【分析】（1）地球本身是一个大磁体，地磁南极在地理北极附近，地磁北极在地理南极附近；（2）为了安全用电，在家庭电路中应串联保险（熔）丝，当电路中的电流过大时能自动切断，保护电路；（3）由于固定电话的话筒是将声信号变为变化的电流，而听筒是将变化的电流还原为声信号，故其所传递的声音信息是由导线中变化的电流来实现的；移动电话在通话时，既是无线电波的发射台，又是一个接收台，故它是通过电磁波来传递信息的；（4）波速c是波在一秒内传播的距离；波长λ是波振动一次传播的距离；频率f是波一秒内振动的次数；所以这三者的关系为：c=λf，而波速是一定的，为3×108m/s，所以波长与频率成反比：频率越高，波长越短．【解答】A、因为地球是一个磁体，地磁南极在地理北极附近，地磁北极在地理南极附近，根据磁极之间相互作用，指南针的N极始终指向北方，所以A错误；B、保险丝串联在电路中，当电路中电流过大时，保险丝产生的热量较多，温度升高能及时达到熔点而熔断，保护电路，所以B正确；C、固定电话是利用导线中的电流传递信息的，移动电话、广播和电视是利用电磁波传递信息的，所以C错误；D、根据电磁波在真空中的传播速度公式c=λf，可以推断频率越高的电磁波波长越短，所以D错误．故选B．【点评】本题考查了地磁场、保险丝的使用方法、固定电话和移动电话传递声信息的媒介、电磁波的波速波长与频率的关系，是一道综合性题目．3．在“安全用电与保护”讨论交流中，下列防止发生事故或处理事故的措施不正确的是（）A. 雷雨天，应避免在高大建筑物和大树下避雨B. 发现有人触电，不能用手直接拉动触电的人体，应该先切断电源C. 电器设备失火，应迅速用水灭火D. 有金属外壳的电器用三孔插座【答案】C【解析】【解答】解：A、雷雨天，高大建筑物和大树下被雨淋湿成为雷电的导体，在它们的下面易触电，因此避免在高大建筑物和大树下避雨，此项措施正确；B、发现有人触电时，不要直接去救援，因为人在救援时可能直接或间接接触火线，发生触电事故，一定先切断电源，此项措施正确；C、生活用水容易导电，电器设备失火，如果用水灭火，更容易使电路短路，此项措施不正确；D、三孔插座中有一孔接地线，它与家用电器连接时，电器的金属外壳就接地了，这样可以防止金属外壳漏电，发生触电事故，此项措施正确；故选C．【分析】（1）湿了的高大建筑物和大树容易导电，靠近或接触可能发生触电事故；（2）发现有人触电或电器失火时，首先切断电源，再实行救援措施；（3）对于金属外壳的家用电器，为防止外壳漏电，发生触电事故，金属外壳一定接地．4．如图所示是某同学设计的家庭电路,电灯开关已断开,下列说法正确的是（）A. 灯泡和两孔插座是串联的B. 开关和三孔插座的连接都是错误的C. 试电笔接触M点,氖管不发光D. 试电笔插入两孔插座的左孔,氖管发光【答案】B【解析】【解答】A. 灯泡和两孔插座是独立工作、互不影响的，所以它们是并联的，故A 错误；B. 据图可知，开关接到了零线和灯泡之间；三孔插座的左孔接的是地线，上孔接的是零线，它们的连接都有错误，故B正确；C. 电灯开关已断开，图中M点通过灯泡与火线连接，所以试电笔接触M点，氖管发光，故C错误；D. 两孔插座的左孔是零线，所以试电笔插入两孔插座的左孔，氖管不发光，故D说法正确。
初中物理生活用电技巧和方法完整版及练习题及解析
初中物理生活用电技巧和方法完整版及练习题及解析一、生活用电选择题1．如图所示的家庭电路中，闭合开关后灯泡不亮，用测电笔检测插座的两孔，发现只有插入右孔时氖管才发光．用测电笔检测a点氖管不发光，检测b点氖管发光．发生这一现象的原因可能是（）A. 灯泡短路B. 灯丝断了C. 开关接触不良D. 插座短路【答案】B【解析】【解答】AD、若灯泡短路、插座短路，会造成家庭电路短路，使保险丝熔断或跳闸，用试电笔测A点氖管不会发光，故AD错误；B、灯丝断了，开关闭合后，b点连接火线，可以使氖管发光；a点与零线相连，不会使氖管发光，故B正确；C、开关接触不良，b点没有与相线相连，检测b点氖管不发光，故C错误.故答案为：B.【分析】灯泡不发光，说明发生了断路，用试电笔检测时，若氖管发光，说明试电笔能与火线连通，据此分析解答.2．家庭电路中的保险丝熔断了,以下原因中不可能的是（）A. 使用的用电器总功率过大B. 插座中的两根导线的线头相碰了C. 拉线开关中两根导线的线头相碰了D. 保险丝的规格不符合规定的要求【答案】C【解析】【解答】A.根据P＝UI可得：I＝，家庭电路中的电压是一定的，U＝220V，所以用电器总功率过大，电路中的总电流就会过大，电流通过保险丝产生的热量就会过多，保险丝温度升高而熔断，A不符合题意；B.插头中的两根导线线头相碰，电路中发生短路，导致电路中电流过大，熔断保险丝，B 不符合题意。
C.拉线开关中两根导线的线头相碰，使电路闭合，用电器工作，不会使保险丝熔断，C符合题意；D.如果保险丝的额定电流小于电路中的正常工作电流，电流通过保险丝产生的热量多，保险丝会熔断，D不符合题意；故答案为：C【分析】家庭电路中的电压是一定的，电器总功率过大，电路中的总电流就会过大，电流通过保险丝产生的热量就会过多，保险丝温度升高而熔断.3．某家庭电路的部分电路如图所示，其中甲、乙两处分别装用电器和开关.对此电路，下列说法正确的是（）A. 火线上的保险丝应该改装到零线上B. 甲处应装用电器，乙处应装开关C. 当用电器功率增大时，通过保险丝的电流就增大D. 当保险丝熔断后，可以用铜丝代替【答案】C【解析】【解答】火线上的保险丝如果改装到零线上，当保险丝熔断时，电路还有电不安全.如果甲处应装用电器，乙处应装开关，当开关断开时，用电器还带电，当用电器功率增大时，由I=P/U，通过保险丝的电流就增大，当保险丝熔断后，如果用铜丝代替不能起到保险作用。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
生活用电练习及解析 一、生活用电选择题 1 .如图所示，是小刚家里部分电路的示意图,
险丝没有熔断，小刚同学用试电笔分别测试 发光，B处不发光，则此电路故障应是（
电* r I
I -[|1.-
好；而接触B点时不亮说明B点与火线断开； 因此故障应是电线 BD段某处断路了； 故选D. 【分析】当测电笔与火线相连时，氖泡发光；当电路导通时，测电笔接触各部分电路都会 发光；而电路不通电时，接触零线是不发光的.
2. 如图是
一条刚装好的家庭电路，在未装保险丝之前，有经验的电工师傅先把灯泡 Lo接
在装保险盒的两个接线柱上，当只闭合 Si时，Lo正常发光；当只闭合 S2时，Lo不发光；当 只闭合 a时，Lo和L3发光都偏暗。则下列判断正确的是（四只灯泡的额定电压均为 22oV）（ ）
A.火线和零线短路
某处断路 【答案】D 【解析】【解答】解：测电笔接触 C和
„B.电灯L短路 „C.电线 AC段某处断路 ,D.电线BD
段
点时均发光，说明灯泡完好，并与火线接触良
当闭合开关 A、B、C、
S后，发现电灯L不亮，检查保
D四点，发现 A、C、D三处试电笔 A.灯泡Li所在支路正常
C.灯泡
常发光 【答案】 【解析】 得电压为
L3所在支路短路
B丁泡L2所在支路断路
D装好保险丝，合上所有开关后，灯泡都能正
【解答】A、当只闭合Si时，L0正常发光，说明Lo两端电压为220V，则灯泡Li分 0,
故灯泡 Li所在支路存在短路，A不符合题意；
Lo不发光，说明L2所在支路断路，B符合题意；
Lo和L3发光都偏暗，说明有电流通过 L3 ,则L3所在支路正常，C不符 B、 当只闭合 C、 当只闭合
合题意； D、 据上面的解答可知，装好保险丝，合上所有开关后，由于
会造成保险丝熔断，所有灯泡都不能发光， D不符合题意;
S时,
S3
Li所在支路存在短路，所以
S1 SJ L2 LS2 故答案为：B。 【分析】当用电器串联在家庭电路中，各用电器互相影响
3. 生活处处有物
理，留心观察皆学问 ”.下面对有关现象的解释，正确的是（
A. 塑料吸盘能贴在光滑的墙上是利用了大气压强
液体沸点随气体压强的增大而降低 C.家庭电路中的电灯、插座、电视机是串联的
【答案】A 【解析】【解答】A塑料挂钩的吸盘能贴在光滑的墙上，是因为受到大气压强的作用, 符合题意； B、 用高压锅煮饭，是利用了锅内气压升高，水的沸点升高的原理， B不符合题意；
C、 我国家庭电路中的电灯、插座、电视机是并联的，不是串联的， C不符合题意；
D、 家庭电路中的保险丝熔断后，绝对不能用铁丝或铜丝代替，否则或发生火灾， D不符合
题意. 故答案为：A. 【分析】（1 ）大气对浸在它里面的物体产生压强，即大气压强；（ 2）高压锅是利用锅内 气压增大、沸点升高的原理煮熟食物的；（ 3 ）家庭电路中各电器之间，插座和电器之间是 并联的；（4 ）保险丝应选用电阻率大，熔点低的材料.
） HB.用高压锅煮食物容易熟，是因为
” D.保险丝熔断后，可以用铜丝替代
A. 甲图中闭合开关后看到的现象称为电磁感应现象
B. 乙图展示了发电机的原理
C. 丙图把拉线开关接在灯和火线之间更能保证用电安全
D. 丁图所示用皮毛摩擦胶棒，橡胶带负电是由于皮毛束缚电子的能力比较强
【答案】C 【解析】【解答】解：A甲图是奥斯特实验，说明通电导线周围有磁场，故 A错误;
B、 发电机是利用电磁感应的原理制成的，该装置中没有电源，故 B错误；
C、 从安全用电的角度分析，把拉线开关接在灯和火线之间更能保证用电安全，故 确；
D、 用毛皮摩擦橡胶棒，橡胶棒的原子核束缚核外电子本领强、夺得电子，因有了多余电
子带负电，毛皮的原子核束缚核外电子的本领弱，就会失去电子，因缺少电子带正电.故
D错误；
故选C.
【分析】（1 ）奥斯特实验说明通电导线周围有磁场；（ 2）发电机是利用电磁感应的原理 制成的，该装置中没有电源；（ 3）在家庭电路中，开关应该接到火线和用电器之间；
4.如图所示的四张图片中，对应物理知识阐述正确的是（
)
T （4）不同的物质原子核束缚核外电子的本领有强有弱，两种物质相互摩擦时，原子核束缚 核外电子本领强的夺得电子，因多余电子带负电，原子核束缚核外电子本领弱的失去电 子，因缺少电子带正电.摩擦起电的实质不是创造了电，而是电子的转移.
5. 知识价值的体现之一是它可以帮我们避免事故发生，在生活中以下要求属于不合理的是 （）
A、 在地铁车站站台上候车的人必须站在安全线以外
C.发现有人触电要立即用手将触电人拉开电源
【答案】C 【解析】【解答】解：A、在地铁车站站台上候车的人必须站在安全线以外，是防止流体 压强把人推入车轮下，对人造成伤害，故 A正确； B、 汽车夜间行驶时，若驾驶室开灯，车前的挡风玻璃相当于平面镜，会把驾驶室内的灯光 反射到驾
驶员的眼睛里，使驾驶员看不清车前较暗的路况，容易发生交通事故，故 确； C、 人是导体，若发现有人触电要立即用手将触电人拉开电源，会导致施救的人也会触电， 故C错
误； D、 安全带可以防止在突然急刹车时，人由于惯性而飞出车外，故为了您的安全，请系好 安全带，故
D正确；
故选C. 【分析】分析选择项中每个情境中所包含的物理知识，然后与题目的要求相对应.从中选 出符合要求的选择项.
6. 在 安全用电与保护 ”讨论交流中，下列防止发生事故或处理事故的措施不正确的是 （）
A. 雷雨天，应避免在高大建筑物和大树下避雨
B. 发现有人触电，不能用手直接拉动触电的人体，应该先切断电源
C. 电器设备失火，应迅速用水灭火
D. 有金属外壳的电器用三孔插座
【答案】C 【解析】 【解答】解：A、雷雨天，高大建筑物和大树下被雨淋湿成为雷电的导体，在它 们的下面易触电，因此避免在高大建筑物和大树下避雨，此项措施正确； B、 发现有人触电时，不要直接去救援，因为人在救援时可能直接或间接接触火线，发生触 电事
故，一定先切断电源，此项措施正确； C、 生活用水容易导电，电器设备失火，如果用水灭火，更容易使电路短路，此项措施不正 确；
D、 三孔插座中有一孔接地线，它与家用电器连接时，电器的金属外壳就接地了，这样可 以防止金属
外壳漏电，发生触电事故，此项措施正确； 故选C. 【分析】（1 ）湿了的高大建筑物和大树容易导电，靠近或接触可能发生触电事故；（
.B.汽车在夜间行驶不要在车内开灯
„D.为了您的安全，请系好安全带 发现有人触电或电器失火时，首先切断电源，再实行救援措施；（ 电器，为防止外壳漏电，发生触电事故，金属外壳一定接地.
7. 晚上，小亮把台灯的插头刚插入插座时，家里原来正常工作的
用电器突然都停止了工 作，发生这一现象的原因可能是（ ） A. 插头与这个插座接触不良形成了断路 相接触形成
了短路
&如图所示的家庭电路中，闭合开关 S电灯正常发光.用测电笔测 量灯座里的两个接线 柱B,C时，测电笔的发光情况是（ ）
【分析】本题考查了测电笔的使用，从图中可以看出， 连，因此用测电笔进行测量时， B点亮，C点不亮。
9.下列几种情况符合安全用电原则的是（
A. 绝缘层破损的导线，仍然可以继续使用
B. 不用湿抹布擦拭正在工作的家用电器
C. 高压输电线只要不接触，就不会发生触电事故
D. 为了节省空间，可以将多个大功率用电器接在同一个插排上 【答案】B
3）对于金属外壳的家用
NB.插头插入这个插座前，火线和零线就已 C.插头插入这个插座时，火线和零线相接触形成了短路
致干路电流过大，保险开关跳闸 【答案】C 【解析】【解答】所有用电器都停止工作，可以是断路或短路 会造成断路，再接入台灯也不会导致干路电流过大，保险开关跳闸 座时，火线和零线相接触形成了短路， C符合题意. 故答案为：C. 【分析】家庭电路中电流过大的原因：短路或电路的总功率过大 闸现象属于短路造成电流过大 .
iD.同时工作的用电器过多，导
•台灯的插头刚插入插座，不
.可能是插头插入这个插
•一般情况，瞬间出现的跳
A. B点亮、C点不亮
不亮 【答案】A 【解析】 火线相连， 意. 故答案为：
B. C点亮、B点不亮
C.
B,（点都亮 D. B,（点都
【解答】闭合开关 S,电灯正常发光。从图中可以看出， C点与零线相连，B点与 因此用测电笔进行测量时， B点亮，C点不亮。A符合题意，B C、D不符合题
C点与零线相连，B点与火线相
