生活用电单元测试(含答案)
人教版九年级物理第十九章 生活用电单元 测试题
九年级物理人教版单元测试题（七）第十九章生活用电一、选择题（每题2分，共40分）题号 1 2 3 4 5 6 7 8 9 10答案题号11 12 13 14 15 16 17 18 19 20答案1、我国的家庭电路的电压是（）A．220VB．120VC．350VD．180V2、近年来，电力供应紧张，节约用电尤为重要。
下列措施不是用于节约用电的是（）A．电视机不用时切断电源B．离开教室时随手关灯C．不用湿手接触用电器的开关D．尽量少开启电冰箱门3、人们的工作、学习和生活都离不开电，树立安全用电意识十分重要.在下列做法中不符合安全用电原则的是( )A．把用电器的金属外壳接地线可以防止触电B．使用测电笔时，手按住笔尾金属体，用笔尖接触被测导线C．电灯的开关必须接在零线与电灯之间D．发现家用电器或导线失火时，必须先切断电源，然后再救火4、鸟儿两脚站在高压输电线上，输电线上的电流上百安，电压高达数万伏却不会触电致死，这是因为（）A．鸟儿的脚是干燥的 B．鸟儿的脚是绝缘的C．鸟儿两脚之间的电阻非常大 D．鸟儿两脚之间的电压很小5、人体发生触电事故，主要是指（）A．人体带了电 B．人体中有电流流过C．人体上有电压 D．人体中流过的电流超过了一定值6、“创建平安和谐校园”是大家共同的心愿，必须注意安全，珍惜生命.下列做法中，不符合安全用电要求的是( )A ．雷雨闪电时，不要在树下躲雨B ．空调插头应选用图乙C ．发生触电时，首先要切断电源D ．做卫生时不能用湿抹布擦插座面板7、当有人发生触电事故时，下列做法中，正确的是 A. 迅速用手将人脱离触电区 B. 用水果刀将电线割断C. 立即断开闸刀开关或空气开关，或者用干燥竹竿挑开电线 D ．赶快逃离现场8、家用电器中的总阻的变化情况是（ ）A ．只开一盏灯时，电路中总电阻最小B ．不开灯时，电路中电阻为零C ．所有灯都开时，电路中的总电阻最大D ．所有灯都开时，电路中的总电阻最小 9、图中的实例，符合安全用电要求的是（ ）10、用电安全是天大的事，在某地曾发生过这样一幕惨剧，某农户的鱼塘上空有高压线通过，一位钓鱼者抬杆取鱼时，钓鱼杆触及电线，钓鱼者当场触电身亡。
2022年人教版九年级全一册《第19章 生活用电》单元测试(卷三)(含答案)050241
2022年人教版九年级全一册《第19章 生活用电》单元测试（卷三）试卷考试总分：100 分 考试时间： 120 分钟学校：__________ 班级：__________ 姓名：__________ 考号：__________一、 选择题 （本题共计 8 小题 ，每题 5 分 ，共计40分 ）1. 关于家庭电路，下列说法正确的是（ ）A.控制灯泡的开关应串联在火线和灯泡之间B.电能表上的数字显示的是电路中用电的总功率C.使用试电笔时，人的手不能接触笔尾金属体D.空气开关自动切断电路，一定是出现了短路2. 电压力锅是一种新型家用电器，集高压锅与电饭锅优点于一体，既安全又环保．下列说法中正确的是（ ）A.电压力锅工作时是将内能转化为电能B.电压力锅是利用增大气压降低沸点的原理来加快煮熟食物的C.电压力锅煮饭时冒出的“白气”是水蒸气D.电压力锅使用三脚插头是为了将外壳与地线相连3. 关于安全用电，以下说法正确的是（ ）A.只要不接触带电体一定就是安全的B.使用电器时，要谨防触电，不要用湿的手插或拔电源插头C.三脚插头上与用电器金属外壳相连的脚是多余的D.雷雨天可以在大树下避雨4. 关于家庭电路，下列说法正确的是（ ）A.原来用电器都在正常工作，当把台灯的插头插入插座时，所有用电器都停止了工作，原因是插头与这个插座接触不良B.只要不超过保险丝的熔断电流，就可以把多个大功率用电器插在同一插座上使用C.当家庭电路中电流过大时，漏电保护器立即切断电路D.各用电器之间并联控制，用电器的开关与用电器串联5. 下列数据明显不符合实际的是（ ）A.家庭电压B.电视机的额定功率约C.空调器的电流约D.微波炉的额定功率约6. 小明晚上在书房做功课．把台灯插头插入书桌边的插座，闭合台灯开关，发现家里的空气开关“跳闸”．造成这一现象的原因可能是（ ）A.台灯的插头处导线相碰造成的短路220V2000W5A1000WB.台灯的灯座内导线相碰造成的短路C.台灯的开关里导线相碰造成的短路D.台灯造成电路的总功率过大7. 发现有人触电后，应采取的正确措施（ ）A.迅速把触电人拉离电源B.迅速去喊人来帮忙C.迅速用剪刀剪断电线D.迅速切断电源后用绝缘物使人脱离电源线8. 关于家庭电路，下列说法中不正确的是（ ）A.在家庭电路中，同时工作的用电器越多，总电阻越小B.家庭电路中总电流过大是由于电路中用电器的实际功率过大引起的C.如果家庭电路中不安装保险丝，那么发生短路时，会因为通过用电器的电流过大而烧毁用电器D.电炉子工作时，电炉丝热得发红，而连接电炉子的导线并不大热，是因为导线的电阻比电炉丝的电阻小二、 填空题 （本题共计 4 小题 ，每题 5 分 ，共计20分 ）9. 如图，电工师傅常用额定电压为的白炽灯做为“校火灯”（检验灯泡）代替熔丝（保险丝），来检查新安装的照明电路每个支路的情况．闭合闸刀开关后，只闭合支路开关时，“校火灯”正常发光；只闭合支路开关时，“校火灯”发光呈暗红色．以此现象可判断支路电灯________（选填“”或“”）发生短路故障．10. 如图所示，接入插座的各用电器之间是________的（填“串联”或“并联”）。
人教版九年级物理全一册第十九章生活用电单元练习(含答案)
人教版九年级全一册第十九章生活用电单元练习一、单选题1．对如图所示的实例或实验解释正确的是（）A．图A中开关、保险丝的连接方式正确B．图B中使用测电笔时手要接触笔尾的金属部分C．图C中多个大功率用电器同时使用一个插线板不会有安全隐患D．图D中人站在绝缘板上,双手同时握住火线和零线不会触电2．关于家庭电路和安全用电,下列说法正确的是（）A．家庭电路中,开关一定要接在灯泡和零线之间B．使用试电笔时,手指不要按住笔尾的金属体C．电冰箱必须使用三孔插座D．家庭电路中空气开关跳闸,一定是电路中出现了短路3．关于家庭电路和安全用电,下列说法中正确的是（）A．使用试电笔时,手指不能碰到笔尾金属体B．在未断开电源开关的情况下,可以更换灯泡C．家庭电路中必须安装保险装置D．家庭电路中一个开关控制多盏照明灯,则照明灯一定是串联的4．关于生活用电,下列做法正确的是（）A．在电线上晾晒衣服B．使用绝缘皮破损的插头C．将开关接在零线与灯泡之间D．将家庭电路的电灯与插座并联5．关于家庭电路和安全用电,下列说法正确的是（）A．使用试电笔时,手指不能碰到笔尾金属体B．家庭电路中,保险丝要接在电能表和总开关之间C．家庭电路中,必须安装空气开关或保险丝等保险装置D．家庭电路中,一个开关控制多盏照明灯,则照明灯一定是串联的6．以下做法符合安全用电要求的是（）A．电灯的控制开关可以安装在零线上B．使用测电笔时手指千万不能碰到笔尾金属体C．导线的绝缘皮破损后一定要及时更换D．如果发现有人触电,应立即用手将触电者拉开7．如下图所示家庭电路中,当开关S闭合后,灯泡L不亮,用试电笔测试c、d两点时,氖管都发光,测试a、b两点时,只有a点氖管发光,则故障可能是（）A．b、c之间某处断路B．a、d之间某处断路C．火线与零线短路D．电灯的灯丝断了8．关于家庭电路,下列说法正确的是（）A．用电器的金属外壳一定要接地线B．电能表测量的是家用电器的总电流C．验电笔在工作时不能用手直接触摸D．发生触电事故时,立即用手把触电的人拉开9．某配电系统如图所示,下列各个设备的特征叙述正确的是（）A．空气开关只有一般开关的通与断的作用B．电能表是用来显示用户用电所应交的电费的C．干路上的空气开关跳闸可能是同时使用的用电器总功率太大D．漏电保护器跳闸是因为下面插座里的线路发生了短路10．家庭电路中电流过大的原因,除发生短路的因素外,另一个因素是A．用电器消耗的电能过多B．用电器的总功率过大C．用电器工作时间过长D．用电器的总电阻过大11．安全用电,珍爱生命。
2022年人教版九年级全一册《第19章 生活用电》单元测试(卷二)(含答案)072335
2022年人教版九年级全一册《第19章生活用电》单元测试（卷二）试卷考试总分：100 分考试时间： 120 分钟学校：__________ 班级：__________ 姓名：__________ 考号：__________一、选择题（本题共计 8 小题，每题 5 分，共计40分）1. 如图所示是现在一般标准住宅户内配电系统方框图。
下列说法正确的是（ ）A.电能表用来计量家中所有用电器的总功率B.空调正常工作时，吊灯一定发光C.如果插座被短路，“漏电保护器”就会切断电流D.空气开关“跳闸”，可能是电路发生短路引起的2. 为了保证人身安全，洗衣机、电冰箱、电饭锅等功率较大的电器都用三脚插头．如图所示为三孔式插座和三脚插头，下列有关说法正确的是（）A.三孔式插座甲处是零线插孔B.三孔式插座乙处是接地线孔C.三脚插头丙处插入火线插孔D.三脚插头丁处插入零线插孔3. 下列做法符合安全用电原则的是（ ）A.控制电灯的开关要接在零线上B.将冰箱的金属外壳接地C.家用电器起火时，要立即用水扑灭D.高压线下钓鱼4. 如图所示的是有关家庭用电中的几个实例，其中，对图中实例的描述正确的是（）A.可以按图甲的方式使用试电笔的B.可以按图乙的方式接保险丝C.可以按图丙的方式连接灯泡和开关D.可以按图丁的方式用湿抹布擦台灯5. 如图是电阻、的关系图象。
由图可知（ ）A.电阻B.、两端的电压越大，其阻值越大C.通过的电流越小，其阻值越小D.将、串联接在电路中，电流通过做功较快6. 我们怎样才能安全地享受电带来的便利呢？下列关于家庭电路和安全用电常识说法不正确的是（ ）A.输电线进户后，应依次连接电能表、保险装置、总开关、插座等B.保险装置、插座、导线、家用电器等达到使用寿命应及时更换C.当遇到家中没有三孔插座时，把三脚插头最上面的去掉后继续使用D.同一插线板上，不要同时使用大功率用电器7. 如果站在地上的人不小心接触了火线，电流经过人体流入大地，这时对人体起到保护作用的是（ ）A.空气开关B.电能表C.漏电保护器D.三孔插座8. 如图是正常家庭电路的一部分。

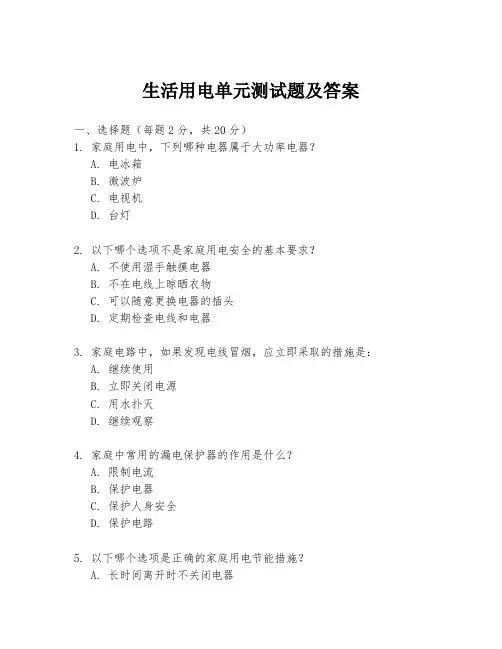

生活用电单元测试题及答案
生活用电单元测试题及答案一、选择题（每题2分，共20分）1. 家庭用电中，下列哪种电器属于大功率电器？A. 电冰箱B. 微波炉C. 电视机D. 台灯2. 以下哪个选项不是家庭用电安全的基本要求？A. 不使用湿手触摸电器B. 不在电线上晾晒衣物C. 可以随意更换电器的插头D. 定期检查电线和电器3. 家庭电路中，如果发现电线冒烟，应立即采取的措施是：A. 继续使用B. 立即关闭电源C. 用水扑灭D. 继续观察4. 家庭中常用的漏电保护器的作用是什么？A. 限制电流B. 保护电器C. 保护人身安全D. 保护电路5. 以下哪个选项是正确的家庭用电节能措施？A. 长时间离开时不关闭电器B. 使用节能灯泡C. 随意增加电器的功率D. 长时间开启空调二、填空题（每题2分，共20分）6. 家庭用电中，当电器功率较大时，应使用______的电线。
7. 家庭电路中，如果发生漏电，漏电保护器会在______毫秒内切断电源。
8. 家庭用电中，电器的额定功率是指电器在______下工作时的功率。
9. 家庭用电中，为了安全，应定期检查______和电器。
10. 家庭用电中，如果电器发生故障，应首先______。
三、简答题（每题10分，共30分）11. 请简述家庭用电中如何预防触电事故的发生？12. 请列举家庭用电中常见的几种节能措施。
13. 请解释什么是家庭用电中的“三相电”和“单相电”，并说明它们的区别。
四、计算题（每题15分，共30分）14. 已知某家庭的电热水器功率为2000W，使用时间为2小时，请计算该电热水器在这段时间内的耗电量。
15. 假设家庭电路的电压为220V，电阻为4欧姆，计算通过该电阻的电流强度。
答案一、选择题1. B2. C3. B4. C5. B二、填空题6. 粗7. 308. 额定电压9. 电线10. 关闭电源三、简答题11. 预防触电事故的措施包括：使用合格的电器产品，不使用湿手触摸电器，不私拉乱接电线，定期检查电线和电器，使用漏电保护器等。
第十九章 生活用电单元测试题2021-2022学年人教版物理九年级全一册(word版含答案)
26．如图甲是家用插线板。
（1）在乙图画出插线板内部开关和两插座的连线，并接入家庭电路，要求：①插线板上的开关可同时控制两插座的通、断②开关接通时两插座都能提供220V电压。
（2）把“220V1100W”的电暖气插入插座，在额定电压下工作：
①流过电暖气的电流多大？
②电暖气的电阻多大？
③电暖气多少小时消耗2.2kW•h的电能？
④电暖气通过导线连到电路，为什么电暖气工作时放出大量热，而与其连接的导线却几乎不发热？
（3）该插线板允许通过最大电流为10A，通过计算分析，插线板能否让“220V750W”电吹风与上述电暖气同时工作？
《第十九章 生活用电》单元测试题参考答案
【答案】B。
3. 关于家庭电路和安全用电，下列说法正确的是
A. 使用测电笔辨别火线或零线时，手不能接触笔尾金属体
B. 家庭电路中，用电器的开关可以任意安装在火线或零线上
C. 家庭电路中，插座和各用电器之间是并联的
D. 家里的空气开关跳闸了，一定是短路了
【答案】C
4．一种试电笔的构造如图所示，下列说法正确的是（ ）
A．电能表是测量消耗电能的仪表
B．家庭电路中电能表应安装在空气开关（或熔丝）之后
C．小明家在这段时间内消耗的电能为9000kW•h
D．若只让一个“220V 1000W”的电热水器正常工作0.5h，则电能表的圆盘转了1800转
8．小明晚上做功课，把台灯插头插在书桌边的插座上，闭合台灯开关，发现台灯不亮。为了找出故障原因，小明把台灯插头插入其他插座，发现台灯能正常发光，用测电笔插入书桌边的插座孔进行检查，发现其中一个孔能使测电笔的氖管发光。故障原因可能是（ ）
九年级安全用电测试题(含答案)
家庭电路与安全用电单元测试一、选择题（每题3分，计30分）1、 关于家庭电路和安全用电，下列说法中正确的是（ ） A ．家中保险丝烧断了，一定是发生了短路B ．用测电笔辨别火线与零线时，手不能接触测电笔上的任何金属C ．只有高压线路才会发生触电D ．有人触电时，用干燥的竹竿或木棍将电线拨开 2、下列四幅图中，符合安全用电的是（ ）A.在电线上晾衣服 B ．湿手开灯 C.手摸火线 D ．用电器金属外壳接地 3、灾后重建，小宇同学家的永久性住房已经建好。
在全家搬进去之前，小宇同学准备检查生活用电线路是否有问题，他先断开所有用电器和总开关，然后将火线上的保险丝取下，换上一只额定电压为220 V 的灯泡，闭合总开关，发现灯泡正常发光。
由此判断（ ） A ．线路安装完全正确，因为灯泡正常发光 B ．线路安装不正确，电路中有短路 C ．线路安装不正确，电路中有断路 D ．仅由此不能判断线路是否有问题4、随着生活水平的提高，家用电器日益增多。
某户进行电路旧线改造后，将保险丝的规格由5A 换成了8A ，则该线路允许同时接入用电器的功率比原来增加了（ ） A 、1100W B 、1760W C 、660W D 、2860W5、如图所示的是小明设计的四盏螺丝口白炽灯的安装图，其中正确的是（ ）6、如图所示，闭合电键S 后，发现电灯L 不亮，且保险丝没有熔断。
某同学用测电笔测试灯头的两根电线C,D,发现这两处都能使测电笔的氖管发光，再用测电笔测试火线A 和零线B 时，氖管在测火线A 时能发光，在测零线B 时不发光。
那么可以判定故障是（ ） A.火线和零线短路 B.电灯L 短路C. 电线BD 段某处断路 D 、电线AC 段某处断路7、在家庭电路中常常发生：在台灯插头插入插座后，闭合台灯开关，室内其它电灯熄灭，保险丝熔断．有时在台灯开关断开的情况下，把台灯插头插入插座时，室内其它电灯全部熄灭，保险丝熔断．引起这两种故障的最大可能：（ ）A ．前者是插座短路，后者是灯泡短路B ．前者是灯泡短路，后者是插座短路C ．两者都是插座短路D ．两者都是插头短路 8、下列关于安全用电的说法错误的是（ ）A.可以用铜丝代替保险丝B.雷雨天不能躲在大树下避雨C.不能将湿衣服晾在电线上D.发现有人触电时应立即切断电源9、电工师傅常用一只标有“220V 40W ”的灯泡L 0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图4所示。
知识点详解人教版九年级物理第十九章生活用电单元测试试题(含答案及详细解析)
人教版九年级物理第十九章生活用电单元测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、在如图四幅图片中说法正确的是（）A．有人触电时应首先切断电源B．用湿抹布擦拭正在工作的台灯很安全C．使用测电笔时手应该接触笔尖金属体D．保险丝烧断（或空气开关跳闸）一定是电路发生了短路2、下列说法正确的是（）A．使用试电笔时，手不能接触笔尾金属体B．夏天，常用干冰给食品保鲜，是利用了干冰升华吸热C．电压是使电荷产生定向移动，形成电流的一种压力D．烧开水时壶嘴处的“白气”，是水汽化生成的水蒸气3、生活用电处处可见，用电安全尤为重要，如图中符合安全用电要求的是（）甲：电源绝缘皮破损仍然继续使用乙：用试电笔检测插座是否有电丙：用湿手将电饭煲插头拔下丁：洗衣机的金属外壳已经接地A．甲、乙B．乙、丁C．乙、丙、丁D．甲、乙、丙、丁4、下列说法中正确的是（）A．使用测电笔时，人体一定要接触笔尾金属体B．根据URI可知，当电阻两端的电压为零时，电阻也为零C．电流做了多少做功，就有多少其他形式的能转化为电能D．家庭电路中有一插座内的火线和零线相接触，其余用电器仍可正常工作5、下列关于材料的说法正确的是（）A．导体的电阻由其两端的电压和通过导体的电流共同决定B．用超导材料制成的保险丝可以提高家庭电路的安全性C．半导体材料常用于制作 LED 灯D．绝缘体在任何情况下都不导电6、关于安全用电常识的说法中正确的是（）A．用电器的金属外壳要接地B．电灯的开关接在火线和零线上都可以C．用湿抹布擦拭亮着的灯泡D．导线的绝缘皮破损后不需要更换7、如图所示为一种试电笔的构造图，下列说法中正确的是（）A．使用试电笔时手可以接触金属笔尖B．使用试电笔时手不要接触金属笔卡C．试电笔中的电阻可以用铁丝代替D．正确使用试电笔，若氖管发光则说明接触的是火线8、家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当再将一个手机充电器的插头插入插座时，家里所有的用电器全部停止了工作，关于这种现象形成的原因，以下说法最有可能的是（）A．这个用电器的插头与插座没有形成良好接触，仍然是断路状态B．插头插入这个插座时，导致火线和零线相接触形成了短路C．这个插座的火线和零线原来就相接触形成了短路D．同时工作的用电器过多，导致干路中总电流过大，保险开关跳闸9、下列做法中，符合安全用电原则的是（）A．使用试电笔时手触摸笔尖金属体B．空气开关跳闸后，应立即闭合C．用湿手触摸开关D．发生触电事故时，先断开电源10、日常用电中，下列各种做法符合安全用电原则的是（）A．用湿抹布去除插座和灯泡上的污垢B．发现有人触电应快速用手将人拉开C．用电器的金属外壳要保证良好接地D．用铜丝代替保险丝第Ⅱ卷（非选择题 70分）二、填空题（5小题，每小题4分，共计20分）1、______是使导体中的自由电荷定向移动形成电流的原因；一节干电池的电压为______伏；家庭电路中，客厅和房间的灯是______（选填“串联”或“并联”）的。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
生活用电单元测试
一、单选题(共10道，每道10分)
1.下面哪些图示情况可能会发生触电事故( )
A.甲、乙
B.甲、丙
C.乙、丙
D.甲、丁
答案：B
解题思路：
火线和零线间的电压为220V，火线和大地间的电压为220V，零线和大地间的电压为0V；所以图中甲同时接触火线和零线会触电；图乙只接触了火线不会触电；图丙同时接触火线和大地会触电；图丁接触零线和大地不会触电。
故可能会发生触电的是甲、丙，故选B。
试题难度：三颗星知识点：家庭电路与安全用电
2.电工师傅常用一只标有“220V、40W”的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。
当只闭合S、S1时L0不亮；当只闭合S、S2时，L0和L2都呈暗红色；当只闭合S、S3时，L0正常发光。
由此可以判断( )
A.L1所在的支路短路
B.L2所在的支路断路
C.L3所在的支路短路
D.各支路均完好
答案：C
解题思路：
根据电路图可知，只闭合开关S、S1时，L0和L1串联，L0不亮，说明电路是断路状态，L1所在支路断路；
当只闭合开关S、S2时，L0和L2串联，两个灯得到的电压小于220V而呈现暗红色，故L2所在的支路应该是完好的；
当只闭合开关S、S3，L0和L3串联，灯泡L0正常发光，说明其两端电压为220V，则L2两端电压应该为0V，说明L3发生了短路。
综上分析可知答案选C。
试题难度：三颗星知识点：电路故障分析
3.关于生活用电，下列说法正确的是( )
A.保险丝的作用是随时切断电路
B.保险丝熔断，说明用电器额定电流太小，应换用额定电流大的保险丝
C.保险丝熔断可能是电路发生了短路
D.发现有人触电，应该立即将其拉开，使其避免严重受伤
答案：C
解题思路：
A：保险丝作用是在电路中电流过大时，即当总功率过大或发生短路时，切断电路，故A错误；
B：家庭电路的保险丝规格不能随意更换，保险丝熔断，说明家庭电路发生短路或总功率过大现象，应排除这些问题，故B错误；
C：保险丝熔断可能是电路发生了短路，也可能是总功率过大，故C正确；
D：发现有人触电，应立即切断电源，或用绝缘体把电线拨开，不能直接用手拉，故D错误。
故选C。
试题难度：三颗星知识点：家庭电路与安全用电
4.表演者先将一标有“PZ220-100”的灯泡接到两导线头M、N之间，灯泡正常发光。
随后将灯泡取下，站到干燥的木凳上后，左、右手分别抓住M、N两导线头（如图）。
观众用测电笔分别测试M、N及人的皮肤，发现测电笔的氖管都发光，而表演者却谈笑自如。
其真相是( )
A.此人确实不怕电
B.他双手戴着绝缘手套
C.在人、灯替换之时，有人将零线断开了
D.在人、灯替换之时，有人将火线断开了
答案：C
解题思路：
用测电笔接触表演者时，氖管发光说明表演者必定跟火线相连；而跟火线接触的情况下没有触电，说明他必然跟零线断开。
故答案选C。
试题难度：三颗星知识点：家庭电路与安全用电
5.夜里，小明家的三盏电灯均正常发光，突然三盏电灯全部熄灭，经检查保险丝完好，用试
电笔检查插座的两孔，氖管均发光。
发生这一现象的原因可能是( )
A.插座处发生短路了
B.某个电灯的灯丝烧断了
C.进户线的火线断了
D.进户线的零线断了
答案：D
解题思路：
三盏电灯全部熄灭但保险丝未熔断，说明电路中干路上有断路，测电笔测试各处电路，氖管都发光，说明插座的两孔与火线是连通的，故只可能是零线断了。
故选D。
试题难度：三颗星知识点：电路故障分析
6.下列关于安全用电的说法中，正确的是( )
A.所有家用电器的外壳一定要接地
B.低压带电体和高压带电体都可以接近，但不能接触
C.电灯的开关，应该接在火线和电灯之间
D.接大功率用电器的插座，只在连接插座的零线上装一根保险丝
答案：C
解题思路：
A：只有带金属外壳的家用电器才接地线，故A错误；
B：安全用电的原则是不接触低压带电体，不靠近高压带电体，故B错误；
C：电灯的开关，应该接在火线和电灯之间，这样当开关断开时，灯座就跟火线断开了，就不会发生触电事故，故C正确；
D：保险丝应该接在火线上，这样保险丝熔断后，电路就跟火线断开了，电路才能安全，故D错误。
故选C。
试题难度：三颗星知识点：家庭电路与安全用电
7.小明同学根据家庭电路画了如图所示的电路图，其中包括电灯L、开关S、插座1和插座2，图中元件的接法画错了的是( )
A.电灯L
B.开关S
C.插座1
D.插座2
答案：C
解题思路：
家庭电路连接要求：①保险丝应该接在火线上；②开关应该接在火线和用电器之间；③两孔插座，左零右火；④三孔插座，左零右火上接地。
由此可知插座1连接错误，故选C。
试题难度：三颗星知识点：家庭电路的连接
8.如图所示，墙壁上线盒内有三根电线，其中红色为火线、蓝色为零线、黄绿色为地线，现将三孔插座与三根电线连接，下图中接线情况正确的是( )
A. B.
C. D.
答案：C
解题思路：
三孔插座接线方法为：左零右火上接地；左孔接蓝色零线，右孔接红色火线，上孔接黄绿色地线。
故选C。
试题难度：三颗星知识点：家庭电路的连接
9.家庭电路中的保险丝熔断了，以下原因中不可能的是( )
A.使用的用电器的总功率过大
B.拉线开关中两根导线的线头相碰了
C.保险丝的规格不符合规定的要求
D.插头中的两根导线线头相碰了
答案：B
解题思路：
保险丝熔断的原因是电路中电流过大，而电流过大的原因有两个：电路短路或电路中总功率过大。
A：使用的用电器的总功率过大，可能导致保险丝熔断，故A不符题意；
B：拉线开关中两根导线的线头相碰，使电路闭合，用电器工作，不会造成电流过大，故B 符合题意；
C：如果保险丝的额定电流小于电路中的正常工作电流，电流通过保险丝产生的热量多，保
险丝会熔断，故C不符合题意；
D、插头中的两根导线线头相碰，电路中发生短路，导致电路中电流过大，熔断保险丝，故D不符合题意。
故选B。
试题难度：三颗星知识点：过流分析
10.小明同学发现，每当晚上将标有220V、1500W的热水器接入电路时，房内的灯泡
（220V、40W）就会变暗，他先后做了如下猜想，其中正确的是( )
A.通过灯泡的电流变小了
B.火线与零线间的电压变大了
C.干路中的电流变小了
D.家庭电路中的总电阻变大了
答案：A
解题思路：
当晚上到用电高峰时，再将标有220V、1500W的热水器接入电路，根据并联电路电流的特点可知，家庭电路的总电流变大；根据U=IR可知，在输电导线的电阻不变时，总电流越大，输电导线分得电压增大，家庭电路分得的电压就越小；而家用电器的额定电压是220V，所以当电压小于220V时就会使通过灯泡的电流变小，不能正常工作。
故选A。
试题难度：三颗星知识点：家庭电路与安全用电。
