安装工程造价第5章 水暖及水灭火工程量计算[精]

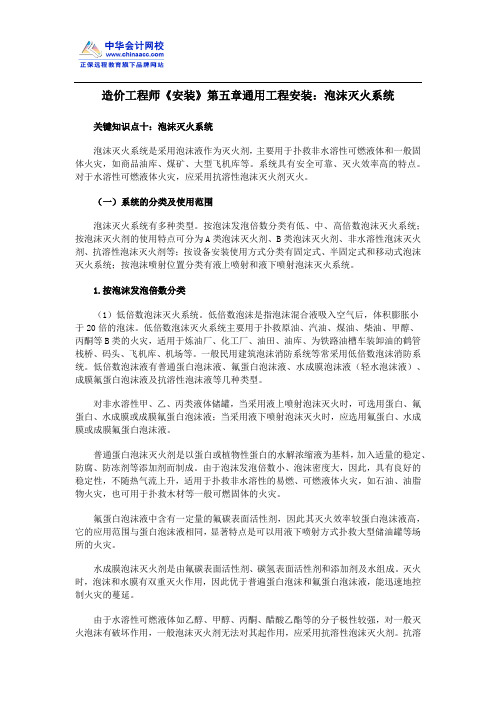

造价工程师《安装》第五章通用工程安装：泡沫灭火系统
造价工程师《安装》第五章通用工程安装：泡沫灭火系统关键知识点十：泡沫灭火系统泡沫灭火系统是采用泡沫液作为灭火剂，主要用于扑救非水溶性可燃液体和一般固体火灾，如商品油库、煤矿、大型飞机库等。
系统具有安全可靠、灭火效率高的特点。
对于水溶性可燃液体火灾，应采用抗溶性泡沫灭火剂灭火。
（一）系统的分类及使用范围泡沫灭火系统有多种类型。
按泡沫发泡倍数分类有低、中、高倍数泡沫灭火系统；按泡沫灭火剂的使用特点可分为A类泡沫灭火剂、B类泡沫灭火剂、非水溶性泡沫灭火剂、抗溶性泡沫灭火剂等；按设备安装使用方式分类有固定式、半固定式和移动式泡沫灭火系统；按泡沫喷射位置分类有液上喷射和液下喷射泡沫灭火系统。
1.按泡沫发泡倍数分类（1）低倍数泡沫灭火系统。
低倍数泡沫是指泡沫混合液吸入空气后，体积膨胀小于20倍的泡沫。
低倍数泡沫灭火系统主要用于扑救原油、汽油、煤油、柴油、甲醇、丙酮等B类的火灾，适用于炼油厂、化工厂、油田、油库、为铁路油槽车装卸油的鹤管栈桥、码头、飞机库、机场等。
一般民用建筑泡沫消防系统等常采用低倍数泡沫消防系统。
低倍数泡沫液有普通蛋白泡沫液、氟蛋白泡沫液、水成膜泡沫液（轻水泡沫液）、成膜氟蛋白泡沫液及抗溶性泡沫液等几种类型。
对非水溶性甲、乙、丙类液体储罐，当采用液上喷射泡沫灭火时，可选用蛋白、氟蛋白、水成膜或成膜氟蛋白泡沫液；当采用液下喷射泡沫灭火时，应选用氟蛋白、水成膜或成膜氟蛋白泡沫液。
普通蛋白泡沫灭火剂是以蛋白或植物性蛋白的水解浓缩液为基料，加入适量的稳定、防腐、防冻剂等添加剂而制成。
由于泡沫发泡倍数小、泡沫密度大，因此，具有良好的稳定性，不随热气流上升，适用于扑救非水溶性的易燃、可燃液体火灾，如石油、油脂物火灾，也可用于扑救木材等一般可燃固体的火灾。
氟蛋白泡沫液中含有一定量的氟碳表面活性剂，因此其灭火效率较蛋白泡沫液高，它的应用范围与蛋白泡沫液相同，显著特点是可以用液下喷射方式扑救大型储油罐等场所的火灾。

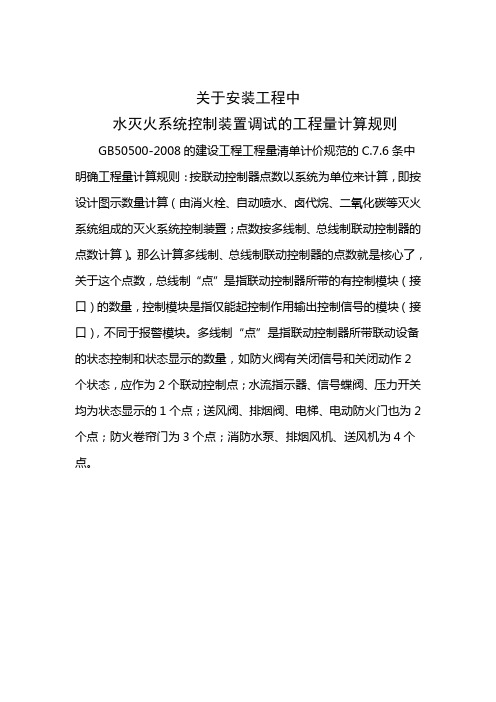

关于安装工程中水灭火系统控制装置调试的清单工程量计算规则
关于安装工程中
水灭火系统控制装置调试的工程量计算规则GB50500-2008的建设工程工程量清单计价规范的C.7.6条中明确工程量计算规则：按联动控制器点数以系统为单位来计算，即按设计图示数量计算（由消火栓、自动喷水、卤代烷、二氧化碳等灭火系统组成的灭火系统控制装置；点数按多线制、总线制联动控制器的点数计算）。
那么计算多线制、总线制联动控制器的点数就是核心了，关于这个点数，总线制“点”是指联动控制器所带的有控制模块（接口）的数量，控制模块是指仅能起控制作用输出控制信号的模块（接口），不同于报警模块。
多线制“点”是指联动控制器所带联动设备的状态控制和状态显示的数量，如防火阀有关闭信号和关闭动作2个状态，应作为2个联动控制点；水流指示器、信号蝶阀、压力开关均为状态显示的1个点；送风阀、排烟阀、电梯、电动防火门也为2个点；防火卷帘门为3个点；消防水泵、排烟风机、送风机为4个点。
采暖工程工程量计算规则
上行下给，又称上分式采暖系统(如图)。它是将热的载热体（热媒）沿着供水（汽）管道从室外送入建筑物的顶层，然后再由顶层分别送给各层的散热器，把热量从热水或蒸汽传给室内，起到增加室内温度的作用。此种采暖系统的回水或冷凝水则由散热器沿着管道从顶层至底层而流入室外回水或冷凝水管道。
3、下行上给采暖系统
（三）法兰盘：是用来与其他带有法兰的管子或套路附近相连接的一种连接件。有钢法兰盘和铸铁法兰盘两种，前者多用于焊接，后者均为螺纹连接。
（四）阀类：闸板阀、球形阀（截止阀）、旋塞、浮球阀、放风门、排气阀、逆止阀（单向阀或单流阀）、砬压阀等，用于启、闭管道、调节热媒流量或控制水流方向等。
（五）疏水器：也称回水盒或隔汽具。散热器中常用角形回水盒和平行回水盒；干管中常用浮筒式、倒吊桶式和热动力式回水盒。
第五章采暖安装工程施工图预算的编制
第一节工程概况
在冬季，当室内温度低于11℃时，就会感觉到冷，不舒服；当室温度低于5℃时，就会感觉到寒冷，无法久留。人们为了正常地从事生产和生活，要求室内有一定的温度条件。采暖工程的任务就是将热源（锅炉）产生的热量，通过室外供热管网将热量输送到建筑物内的采暖系统，使室内温度达到人们从事正常生产和生活活动的要求。采暖工程按不同的载热体分为三类。
1．查明建筑物内散热器（热风机、辐射板）的平面位置种类片数以及散热器的安装方式，即散热器是明装、暗装或半暗装的。
散热器一般布置在各个房间的窗台下，有的也沿内墙布置。散热器以明装较多，只有美观上要求较高或热媒温度高需防止烫伤时，才采用暗装。暗装或半暗装一般都在图纸说明书中注明，识读时要特别注意。
辐射采暖
是利用辐射板将辐射直接辐射到车间的下部或操作地点，使车间的地面和设备表面温度比对流采暖高，可有使工作人员感到舒适，并能节约燃料，节省地沟中的无效热损耗，节约钢材。辐射采暖使用于工厂、体育馆、飞机库等高大空间的厂房，以及不易保温、热气量大的建筑物。
水暖气工程工程量清单计价
➢ 锅炉房内的管道界限划分：锅炉房内的生活用给排水、 采暖工程，属本附录工程内容。锅炉房内锅炉配管、软 化水管、锅炉供排水、供气、水泵之间的连接管等属工 业管道范围。由锅炉房外墙皮以外的给排水、采暖管道 属本工程范围。
水暖气工程工程量清单计价
排 水 管 道
给 水 管 道
水暖气工程工程量清单计价
水暖气工程工程量清单计价
水暖气工程工程量清单计价
浮标液面计、水位标尺工程量及计价：以“组、套” 为计量单位计算。按其不同类别、规格型号、公称直 径和连接方式以管径分档套用工程量清单综合单价， 其编号：8-340~8-533。
未计价材费：各种阀门、水位计应按图示的数量乘 相应阀门、水位计的单价。水位标尺的制作安装定额 内含主要材料费。
水暖气工程工程量清单计价
说明：①除微锈（氧化皮完全紧附，仅有少量锈点）按 轻锈定额的人、材、机乘以系数0.2调整，除锈级别与综 合单价不同时，可以调整；②刷油如是安装前集中刷油 时，人工乘以系数0.7计算；③管子壁厚大于等于10㎜时， 内壁防腐工程量按其内径计算；④保温厚度大于100㎜时， 分层计算并套用相应综合单价；⑤先绝热后安装时，人 工乘以0.9系数。
管道除锈、刷油、保温工程量：除锈、刷油及防潮层、 保护层按管道表面积以“㎡”、保温层按管道体积以 “m3” 为单位计量（已包括各种管件、阀门、管口凹 凸、人孔部分）。
S = π× D × L
L
圆周率
管道直径
管道延长米 D
除锈、刷油工程量
水暖气工程工程量清单计价
V = π×（D +1.033δ）×1.033δ× L
水暖气工程工程量清单 计价
2020/11/22

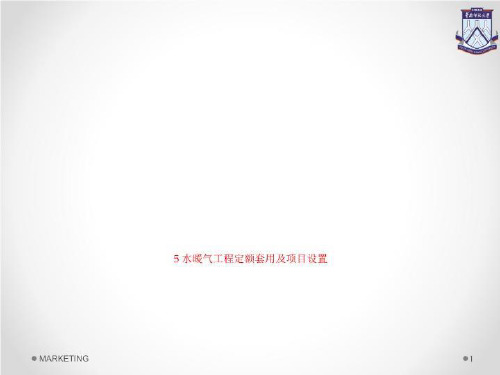

5 水暖气工程定额套用及项目设置
大小便槽自动冲洗水箱安装：根据冲洗水箱的 容积（40升－108升）分别套用安装预算定额。 8－426 ～8－437
未计价材：水箱
小便槽冲洗管制安：根据冲洗管按公称直径不 同分别套用安装预算定额。 8－456 ～8－458
水龙头安装：按公称直径的不同，分别套用安 装预算定额。8－438 ～8－440 未计价材：铜水嘴
3.伸缩器的制作与安装
各种伸缩器均以“个”为计量单位计算工程 量。计算时应按不同形式(螺纹联接法兰式套筒伸 缩器、焊接法兰式套筒伸缩器、方形伸缩器)及不 同公称直径分别计算。方形伸缩器的两臂，按臂 长的两倍合并在管道长度内计算。8-203~8229
4.管道的消毒、冲洗
管道的消毒、冲洗工程量以“m”为计量单位 计算工程量，不扣除阀门、管件所占的长度。
三、低压器具、水表组成与安装
1、水表的组成与安装 按种类、规格、联接方式、有无旁通 管及止回阀，以“组”为单位计算工程量。8－375 ～8－
373
法兰水表安装定额中旁通管及止回阀如与设计规定的 安装形式不同时阀门及止回阀可按设计规定进行调整，其 余不变． 2、减压器的组成与安装 按不同联接方式(螺纹联接、焊 接)、不同公称直径，，分别以“组”为单位计算工程量。 8－328 ～8－343 疏水器组成安装以“组”为计量单位。8－344～8－356
3.墙面粉刷层 厚度。一般 取20毫米。
墙体
墙厚/2+20+50 水平管
立管
3
12
120
120
R+50
水平、立管距墙距离的确定 墙轴线
⑵管道界线划分： 给水管道：
①室内外界线以建筑物外墙皮1．5m为界，入口处 设阀门者以阀门为界。 ②与市政管道界线以水表井为界，无水表井者，以 与市政管道碰头点为界。
建筑安装工程造价约施工管理课件第5章
设计阶段造价控制
推行限额设计
按照批准的设计任务书及投资估算控制初步设计，再按照初步设计的总概算控制施工图设计，通过合 理分配资金，确保在满足使用功能的前提下，不超过总投资额。
加强设计变更管理
建立严格的设计变更管理制度，对于不可避免的变更，应尽量提前进行，以减少损失。同时，要加强 设计变更的审查，防止通过设计变更扩大建设规模、提高建设标准等行为。
合理的建筑安装工程造价可以保障工 程项目的质量，确保各项施工工作的 顺利进行。
建筑安装工程造价的历史与发展
历史回顾
建筑安装工程造价的发展历程可以追溯到古代的建筑工程实 践，随着社会经济的发展和科学技术的进步，其理论和实践 不断得到完善和发展。
发展趋势
未来，随着信息化、智能化技术的应用，建筑安装工程造价 将更加精细、高效和科学，为建筑行业的可持续发展提供有 力支持。
特点
建筑安装工程造价具有全面性、系统 性、动态性和复杂性等特点，需要综 合考虑各种因素，确保工程项目的顺 利实施。
建筑安装工程造价的重要性
控制投资
建筑安装工程造价是控制投资的重要 手段，通过对项目进行全面的造价管 理，可以有效地降低投资成本，提高 投资效益。
保障质量
促进发展
建筑安装工程造价的优化和管理水平 的提高，有助于推动建筑行业和国民 经济的发展。
间接成本
企业管理费
是指施工企业为组织施工生产经 营活动所发生的管理费用，包括 管理人员工资、办公费、差旅交
通费等。
财务费用
是指企业为筹集资金而发生的各项 费用，包括企业经营期间发生的利 息净支出、汇兑净损失、金融机构 手续费等。
其他间接费用
是指除企业管理费和财务费用以外 的其他间接用于工程的费用，如员 工培训费、保险费等。
水暖电施工工程量(3篇)
第1篇一、水暖施工工程量1. 给水工程量计算：（1）给水管长度：根据图纸，计算干管、立管、支管等长度，注意包含弯头、三通、阀门等配件长度。
（2）阀门、水表、管件等数量：根据图纸，计算各种规格的阀门、水表、管件等数量。
（3）穿楼板套管、穿墙套管等数量：根据图纸，计算穿楼板套管、穿墙套管等数量。
2. 排水工程量计算：（1）排水管长度：根据图纸，计算干管、立管、支管等长度，注意包含弯头、三通、阀门等配件长度。
（2）地漏、洗脸盆、洗菜池、坐便器等数量：根据图纸，计算地漏、洗脸盆、洗菜池、坐便器等数量。
（3）检查口、清扫口等数量：根据图纸，计算检查口、清扫口等数量。
3. 热水供应工程量计算：（1）热水管长度：根据图纸，计算干管、立管、支管等长度，注意包含弯头、三通、阀门等配件长度。
（2）热水炉、加热器等设备数量：根据图纸，计算热水炉、加热器等设备数量。
（3）热交换器、分水器、集水器等数量：根据图纸，计算热交换器、分水器、集水器等数量。
二、电气施工工程量1. 低压配电系统：（1）电缆、母线等长度：根据图纸，计算电缆、母线等长度。
（2）开关、熔断器、断路器等数量：根据图纸，计算开关、熔断器、断路器等数量。
（3）配电箱、控制箱等数量：根据图纸，计算配电箱、控制箱等数量。
2. 高压配电系统：（1）高压电缆、母线等长度：根据图纸，计算高压电缆、母线等长度。
（2）高压开关、熔断器、断路器等数量：根据图纸，计算高压开关、熔断器、断路器等数量。
（3）高压配电装置等数量：根据图纸，计算高压配电装置等数量。
3. 低压照明系统：（1）照明灯具、开关、插座等数量：根据图纸，计算照明灯具、开关、插座等数量。
（2）电线、电缆等长度：根据图纸，计算电线、电缆等长度。
4. 电气设备安装：（1）变压器、发电机等设备数量：根据图纸，计算变压器、发电机等设备数量。
（2）配电柜、控制柜等数量：根据图纸，计算配电柜、控制柜等数量。
（3）电缆桥架、支架等数量：根据图纸，计算电缆桥架、支架等数量。
浙江安装工程计价第五章消防设备安装工程计价(基础知识)
2）消防电系统在现场的每个探测器及模块等都有自己独立的地 址，报警主机通过发码和解码电路来进行识别的。报警主机在单 位时间内会向现场设备发出一组信号，再收回来来检测现场设备 运行状态。
当现场设备检测到火警或短路时，报警主机发出信号检测到 这一设备时会收到与设备正常运行信号不同的信息。经过判断， 得出是否火警或开路。如火警就在报警主机上显示，并且根据事 先预置好的联动程序，对外围设备发出指令。如是设备断路 或 损坏，在报警主机显示故障。这就自动报警主机简单的工作原理 。
21
6．消防水泵 消防水泵是消火栓系统的增压设备，一般需要设置性能相同的备
用泵，且应有两个独立电源。为使水泵在灭火时能快速提供所需水压 和水量，必须设置按钮、水流指示器等远程启泵装置。
22
（2）消防系统分类 1）消火栓系统
③消防枪灭火系统 消防枪主要有要灭火和防身两大功能。当局部发生
火灾时，立即 用右手拇指打开保险，在2～6m内瞄准 火源扣动扳机，灭火干粉便会射向火源，把火灾消在 萌芽状态。该枪特别适用于扑灭石油产品，油漆，有 机溶剂，可燃气体和电气设备的初发状态。
25
26
1)湿式自动喷水灭火系统 湿式系统主要由闭式喷头、管道系统、湿式报警器、报警装置和 供水设施等组成，如图 6-5 所示。在准工作状态下，供水管路和喷头 内始终充满用于启动系统的有压水。这种灭火系统构造简单、工作可 靠、灭火快、效率高，适宜设置于室内温度不低于 4℃且不高于 70℃ 能用水灭火的建筑物内。
43
消防系统组成
44
火灾自动报警系统
1、火灾自动报警系统原理：
45
感 温 探 测 器
46
感 烟 探 测 器
47
报警按钮
水暖安装工程工程量计算演示文稿
• B、压力流管道:标高控制点； • C、管道穿外墙、剪力墙和构筑物的壁及底板
等处；
• D、不同水位线处； • E、构筑物和土建部分的相关标高
第八页，共65页。
（1）给水排水工程施工图绘制的基本规定
• 3）管径
• ①管径应以mm为单位。
乙烯管、无缝钢管或焊接钢管等。 • ■安装程序: • 底层埋地排水横管 → 底层器具排水支管 → 隐
蔽排水管灌水试验及验收 → 排水立管 → 各楼 层排水横管 → 器具排水支管。 • ■敷设的要求
第二十页，共65页。
4.1.3排水管道安装工程量计算
• ③室内排水管道工程量计算 • A、工程量计算规则 • ◇管道安装工程量区分不同材质、连接方式、公称直径、
1:50,1:100,1:150 或 不 按 比例
暖通 平、剖面图及放大图
1:50,1:100,1:150，1:200
详图
1:1,1:2,1:5，1:10，1:20
第六页，共65页。
（1）给水排水工程施工图绘制的基本规定
• 2）标高
• 标高分为绝对标高和相对标高两种。 • ①标高的尺寸单位为“m”（米），一般宜注写到小
• ②管径的表达方法应符合下列规定：
• A、水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称 直径DN表示（如DN50、DN15）；
• B、无缝钢管、焊接钢管、铜管、不锈钢管等管材，管径宜用外径DX壁厚表示
（如D108X4）； • C、钢筋混凝土管（或混凝土管）、陶土管、耐酸陶瓷管等管材，管径宜用内径d
带帽螺栓及垫圈数量减半，其余不变。
• ④各种法兰连接用垫片，均按石棉橡胶板计算。如用其他材
125722_《安装工程造价》(上)水暖
安装工程预算（上册）主编：曹丽君采矿工建系二○○七年九月绪论随着经济的发展和人民物质文化生活水平的不断提高，人们对建筑物外观造型和建筑物的功能要求也越来越高。
建筑业已经成为了我国的支柱产业，它的产品是建筑工程和安装工程。
它们为广大市民提供了舒适经济的居住环境。
课程研究的对象和任务本课程的研究对象是安装工程定额应用和安装工程造价。
其任务是学会安装工程的工程量计算，熟悉安装工程定额，要能熟练应用，掌握安装工程造价的费用构成、计算方法及价差调整，了解工程量清单及清单计价的相关知识内容。
课程内容本教材分为上下册上册以水暖工程的工程量计算和安装工程造价的组成、计算为主要内；下册以电气工程的工程量计算和工程量清单及清单计价为主要内容。
本课程重点、难点与学习方法建筑安装工程造价从专业属性上包括土建工程（含装饰）造价和安装工程造价，这套校本教材主讲安装工程部分，教材编写参考了全国统一安装工程定额和河北省造价员培训教材的内容。
重点：安装工程定额组成、安装工程费用组成和工程造价的计算、材料单价的确定。
难点：各专业工程工程量的计算、综合单价的计算、材料价差的调整。
第一章给水排水工程第一节室内给水工程识图中的预算知识室内给水工程施工顺序引入管－→干管―→立管―→支管－→阀门类－→水压试验－→管道冲洗消毒。
一、引入管也称进户管21、室内外管道界限划分（1）入户处有阀门者以阀门为界（水表节点）。
（2）入户处无阀门者以建筑物外墙皮1.5m处为界。
2、防水套管入户管在穿越地下室等外墙时，要设置防水套管，根据不同的防水要求分为刚性、柔性两种。
刚性防水套管在一般防水要求时使用，柔性防水套管在防水要求较高时使用，如；水池壁、与水泵连接处。
（1）定额单位：个（2）规格：按被套管的管径确定。
图1-1注意：入户管为DN100，那么防水套管规格即为“DN100”的，该防水套管的规格虽是“DN100”，但其真正的管径不是DN100的，而应该是DN150，比被套管的管径大，否则穿不过去。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• (4)室内双出口及单出口消火栓安装 不分明 装、暗装、半暗装的室内消火栓或试验消 火栓，按不同公称直径，以“套”计量。
• 5)卫生器具安装工程量计算
• (1)盆类安装 浴盆、妇女净身盆、洗脸盆、 洗手盆、洗涤盆和化验盆等，按所用冷水、 热水及盆的材质分档次，以“组”计量。
• (2)器类安装 有淋浴器、大便器、小便器、 小便槽冲洗管等安装。
• 计算要领：以管道系统为单元计算，先小 系统，后相加为全系统；以建筑平面特点 划片计算。
• (1)室内给水管道工程量 管道以施工图所示 管道中心线长度“m”计量。
• (2)室内给水管道定额的使用 按管道材质 (镀锌管、焊接钢管、承插铸铁给水管)，接 口方式(丝接、焊接、承插接口、法兰接口) 分类别，以管径大小规格分档次使用定额。
• (2)管道沟回填土工程量
• ①DN500以下的管沟回填土方量不扣除管 道所占体积；
• ②DN500以上的管沟回填土方量按表5.3所 列数值扣除管道所占体积。
• 5.3.2 采暖、热水管道系统工程量计算
• 1)采暖、热水管道工程量计算
• (1)采暖、热水管道安装工程量 按图示管道 中心线长度计算，以“m”计量，不扣除阀 门、管件及伸缩器所占长度，应扣除暖气 片所占长度。
示。
图5.22 室外给水管道定额适用范围
图5.23 室外给水管道系统
• (2)室外给水管道系统组成 • (3)室外给水管道安装工程量计算 按施工图
所示管道中心线长度，以“m”计量，不扣 除阀门、管件所占长度。
• (4)室外给水管道栓、阀、表的安装
• ①阀门安装以螺纹、法兰连接分类，以直 径大小分档次，以“个”计量。
• 4)栓类、阀门及水表组安装工程量计算
• (1)各种阀门安装 以螺纹连接、法兰连接分 类，不论型号，均按规格的大小为档次， 以“个”计量。
• (2)水表组成安装 螺纹水表安装，包括表前 阀门安装，以“个”计量；焊接法兰水表 组成安装以“组”计量，包括闸阀、止回 阀及旁通阀安装。
• (3)法兰盘安装 按碳钢法兰和铸铁法兰及焊 接与丝接分类，以管道公称直径分档，以 “副”计量。
• (3)管道本身为主要材料 其管材价值按下式 计算：
管材价值＝按管道图计算的工程量×管材定额消耗量×相应管材单价
• (4)管道安装 已包括接头零件、水压试验、 穿墙及过楼板的镀锌铁皮套管安装，直径 DN32以内管的管卡及托钩的制作安装，均 综合在定额之内。
• (5)室内管道安装 不包括穿墙、过楼板镀锌 铁皮套管的制作，工程量以“个”计量； 钢管材质的穿墙及过楼板套管安装，以 “个”计量，制作用第八篇室外焊接钢管 子目。
• (3)水龙头安装
• ①一般水龙头安装，以直径分档，以“个” 计量。
• ②插电式感应、电池式感应、调温式感应 等水龙头，均以“套”计量。
• (4)水加热设备安装 • ①电热水器及电开水炉安装：均以“台”
计量。
• ②集中水加热器：以“台”计量。 • 5.2.2 室外给排水工程量计算 • 1)室外给水管道系统组成 • (1)室外给水管道定额所属范围 如图5.22所
• ④排水栓安装，以带存水弯和不带存水弯 及规格大小分档，以“组”计量。
• (8)高层建筑新型排水系统
• ①瑞士苏玛1961年研制的苏维脱排水系统， 配件有：气水混合接头、气水分离接头。
• ②法国的勒格、理查和鲁夫共同于1967年 发明的旋流式排水系统，配件有：旋流式 接头、旋流式45°弯头。
• ③1937年日本小岛德厚发明的高奇马排水 系统，配件有：高奇马接头、高奇马角笛 形弯头。
• ⑤升压、储水设备：水泵、水箱； • ⑥消防设备 • (2)室内排水系统组成 • ①污水收集器 • ②排水管网 • ③透气装置 • ④排水管网附件 • ⑤清通装置 • ⑥检查井
• 2)室内给水管道工程量的计算
• 工程量计算总的顺序：由入(出)口起，先主 干，后支管；先进入，后排出；先设备， 后附件。
• (6)室内给水管道的消毒、冲洗 以直径大小 为档次、按管道长度(不扣除阀门、管件所 占长度)以“m”计量。
• (7)室内给水钢管除锈、刷油漆工程量 均以 管道展开表面积计算工程量，按下式计算， 以“m2”计量。
• (5)室内排水管道除锈、刷油工程量 计算方 法与公式均同室内给水铸铁管道。
• (6)管沟土方量 见室外给排水管道安装。 • (7)室内排水管道部件安装 • ①地漏安装，以“个”计量。 • ②地面扫除口(清扫口)安装，以“个”计量。 • ③清通口，安装在楼层排水横管尾端。
• (4)室外排水铸铁管道安装 室外铸铁排水管 道按接口分类，以接口径大小分档，以“m” 计量。
• (5)室外砼及钢筋砼排水管道安装 按当地土 建定额规定计算及使用定额。
• (6)检查井、污水池、化粪池等构筑物 按当 地土建定额计算及使用定额。
• 3)室内、外给、排水管道土方工程量计算
• (1)管沟挖方量计算 按下式计算(如图5.28所 示)：
• (2)管道安装 同给水管道。管道刷油保温工 程量计算方法见第8章。
• (3)管道冲洗工程量 同给水管道。 • 2)管道伸缩器安装工程量计算 • (1)方形伸缩器制作安装 以“个”计量。 • (2)螺纹法兰套筒伸缩器、焊接法兰套筒伸
• ②水表安装计量同室内给水管道水表安装。 • ③室外消火栓安装。 • 以压力MPa和埋深分档，以“组”计量。
• ④消防水泵接合器安装，以“套”计量。
• 2)室外排水管道系统工程量计算
• (1)室外排水管道定额适用范围
• (2)室外排水管道系统的组成
• (3)室外排水管道工程量计算 以施工平面图 和纵断面图所示管道中心线尺寸计算，以 “m”计量，窨井、管道连接件所水安装工程量计算 • 5.2.1 室内给水、排水工程量计算 • 1)室内给水、排水系统组成 • (1)室内给水系统组成 一般由6大部分组成。 • ①进户管(引入管)； • ②水表节点(水表井)； • ③管网系统：水平干管、立干管，水平支管、立
支管； • ④给水管道附件：阀门、水嘴；
