钢结构图纸会审
图纸会审记录表格
施工图纸会审记录工程名称日照电厂#4机组湿式电除尘改造工程钢结构制作共 1 页第 1 页会审地点拓能设备第二会议室记录整理人陈腾飞日期2014年05月25日参加人员建设单位：山东电建建设集团设计单位：西安西电锅炉环保工程公司监理单位：山东诚信监理有限公司施工单位：山东拓能设备制造有限公司序号图纸编号提出图纸问题图纸修订意见1 T026Z-T0402原有结构柱子顶端比平台梁高出50mm（个别柱子为550mm），我方设计新增柱子是否应按照此高度设计？新增柱子与原柱大小一致，按实际标高设计。
2 XR/RZ10.2XR/RZ10.2图中，EL17.000平面，B~C间，3、4轴GL3标注“见龙源图纸”，但是龙源图纸中平面无对应梁，且龙源图纸中3轴立面也没有对应梁。
B~C间，3、4轴龙源图纸中未表示的梁，均为本期新建，增加在我方图纸上。
3 T026Z-T0402 由于列表中箱型梁、柱横截面并非正方形，则其放置方向如何判断？箱型柱与原结构放置方向一致，即与C、D轴定位为300,300，另一方向为250,250。
非正方形箱型梁均是高度方向为大值。
4 XR/RZ10.3 EL22.000层，D/2右下方标注截面的梁撑结构是否应为“新建”？梁撑结构为新建5 XR/RZ10.3 EL26.000层，C轴上方4363mm处，1轴线右侧GL10与左侧GL14不对齐，请给出GL10定位尺寸。
GL10与左侧GL14对齐6 XR/RZ10.9 “支撑节点做法汇总表”中没有给出箱型斜撑对应参数？明确26m以下箱型斜撑最小焊缝长度310mm，节点板厚度12mm。
26m以上见壳体图纸要求。
建设单位：年月日设计院代表：年月日监理单位：年月日施工单位：年月日1、所有会审图纸均应记录在表内。
无意见时，应在“提出图纸问题”、“图纸修订意见”栏内注明“无”。
2、本表一式四份，由施工单位填写、整理并存一份，与会单位会签各存一份。

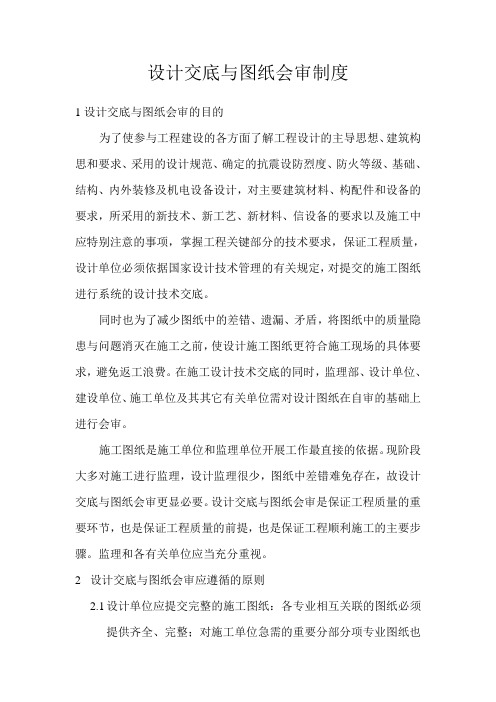

设计交底与图纸会审制度
