微机保护软件构成
继电保护问答题

1、继电保护的基本任务是什么?自动迅速有选择性的将故障元件从电力系统中切除,使故障元件免于继续遭到破坏,保证故障部分迅速恢复正常运行。
反应电器元件不正常运行状态,并根据运行维护条件而动作于发出信号或跳闸。
2、电力系统对继电保护的四个基本要求是什么?分别对这四个基本要求进行解释?正确理解”四性”的统一性和矛盾性.选择性:电力系统发生故障时,保护装饰仅将故障元件切除,而使非故障元件仍能正常运行,以尽量缩小停电范围。
速动性:尽可能快地切除故障灵敏性:在规定的保护范围内,对故障情况的反应能力。
满足灵敏性要求的保护装置应在区内故障时,不论短路点的位置与短路的类型如何,都能灵敏的正确的反映出来。
可靠性:保护装置规定的保护范围内发生了应该动作的故障时,应可靠动作,即不发生拒动;而在其他不改动作的情况下,应可靠不动作,即不发生误动作。
继电保护的科学研究设计制造和运行的绝大部分工作是围绕着如何处理好这四个基本要求之间的辩证统一关系而进行的。
3、继电保护装置的组成包括那几个部分?各部分的功能是什么?测量部分:测量从被保护对象输入的有关电气量进行计算,并与已给定的整定值进行比较,根据比较的结果,给出“是”“非”“大于”“不大于”等于“0”或“1”性质的一组逻辑符号,从而判断保护是否该启动。
逻辑部分:根据测量部分各输出量大小,性质,输出的状态,出现的顺序或其组合,使保护装置按一定的逻辑关系工作,最后确定时候应该使断路器跳闸货发出信号,并将有关命令传给执行部分。
执行部分:根据逻辑部分输出的信号,完成保护装置所担负的任务,如被保护对象故障时,动作与跳闸,不正常运行时,发出信号,正常运行时,不动作等。
4、何谓主保护、后备保护和辅助保护?远后备和近后备保护有何区别?各有何优、缺点?主保护:反映被保护元件本身的故障,并以尽可能短的时限切除故障的保护。
后备保护:主保护或断路器拒动时用来切除故障的保护,又分为近后备保护和远后备保护。
第2章 微机保护基础(1)

1、电压变换器(UV)
电压变换器原理接线如图2-11所示,UV原方与电压互感器相 联,TV二次侧有工作接地,UV副方的“直流地”为保护电源 的0V,电容C容量很小,起抗干扰作用。
图2-11 电压变换器应用
2、电流变换器(UA)
电流变换器与电压变换器不同,从UA原方看进去,输入阻抗 很小,对于负载而言UA可以看成一个电流源。电流变换器应 用接线如图2-12所示。
图2-4 采样保持过程示意图
2) 采样频率的选择
采样间隔Ts 的倒数称为采样频率fs。
采样频率越高,要求CPU 的运行速度越高。 因为微机保护是一个实时系统,数据采集系 统以采样频率不断地向微型机输入数据,微 型机必须要来得及在两个相邻采样间隔时间 Ts内处理完对每一组采样值所必须做的各种 操作和运算,否则CPU 跟不上实时节拍而无 法工作。相反,采样频率过低,将不能真实 地反映采样信号的情况。 采样函数为一周期信号,采样间隔Ts太大,就 会有一部分相互交迭,新合成的X(f)*G(f)图 形与X(f)/Ts不一致,这种现象称为迭混。 为了避免迭混以便采样后仍能准确地恢复原 信号,采样频率fS必须大于信号最高频率fC 的两倍,即fS>2fC,这就是采样定理。
<1>采样频率的方式选择
<2>.对多个模拟输入信号的采样方式
微机继电保护绝大多数的算法都是基于多个 模拟输入信号(如三相电压、三相电流等) 采样值进行计算的。如何对多个信号进行采 样,根据多个模拟输入信号在采样时刻上的 对应关系,可分别采用以下三种采样方式: 1、同时采样 2、顺序采样 3、分组同时采样
例
图
MAX125内部结构图
2.1.1
模拟数据采集系统
应用于微机保护装置的界面组态软件设计与实现

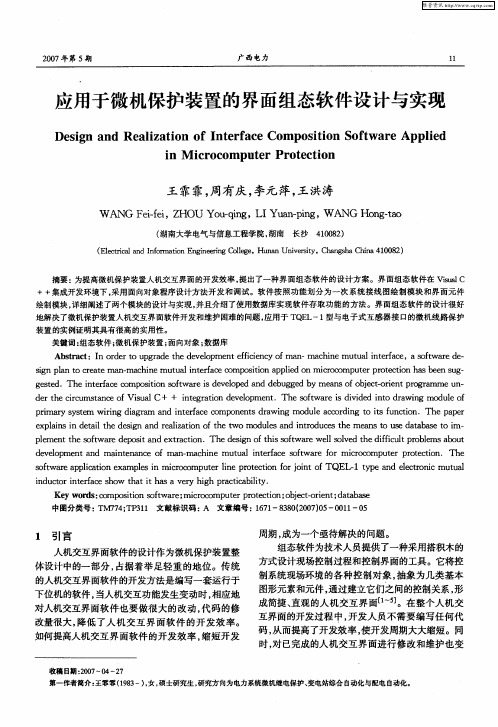

摘要 : 为提高微机保护装置人机交互界面 的开 发效率 , 出了一种界 面组态软 件的设 计方案 。界 面组态软 件在 Vi a C 提 sl u ++集成开发环境下 , 采用面 向对象程序设计方法 开发 和调试 。软 件按照 功能划分 为一 次系统 接线 图绘制模块 和界 面元件 绘制模块 , 详细阐述了两个模块的设计与实现 , 并且介绍 了使用数据库实现 软件存取 功能的 方法 。界 面组 态软件 的设 计很 好
d v lp n d man e a c fma . c ie mu u n e a e s f a e fr m i o o p tr p oe t n Th e e me ta itn e o n m hn t a itr c t r o c c m u e r tci . o n n a l f o w r o e
另一种是图形表图形的名称作为图维普资讯l一14广西电力20o7年第5期次系统接线图的图元信初始画面上方的两行文字以及画面中电流电图元数据库压功角频率的字母符号都采用文本元件来实现界面元件的图形库信息写图电流电压功角频率的数值部分采用数值显示元一入715的被件右边n指示灯采用位状态指示灯元件实现主使索用菜单按钮采用功能键来实现用于切换窗口告警显引一次系统接线图图形信息示按钮采用位状态设定元件
gse . h tr c mp s i f rei dv l e ddb g e ymen f bet r n rg a et T ei e aec oio s t d n f o t no wa ee p da e ug db a s j - i t o rmmeu — s o n oo c oe p n
d rt ecru t c fViu lC+ + itg a in d v lp n .Th f ae i dvd d it rwigmo ueo e h ic msa eo s a n n e r t e eo me t o es t r iie n od a n d l f o w S
电力系统继电保护试题

全国20XX年4月高等教育自学考试电力系统继电保护试题课程代码:02302一、单项选择题(本大题共15小题,每小题1分,共15分)在每小题列出的四个备选项中只有一个是符合题目要求的,请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1.大型同步发电机的定子绕组每相都由两个或两个以上的并联支路组成,其原因是( ) A.定子电流大B.定子电流小C.转子电流大D.转子电流小2.变压器的励磁涌流会使纵差保护回路中的不平衡电流( )A.变大B.变小C.不变D.变为零3.变压器的异常工作情况之一是( )A.绕组的相间短路B.绕组的匝间短路C.中性点接地系统侧的接地短路D.系统频率降低引起的过励磁4.输电线路高频保护中高频通道的工作方式不.包括( )A.故障时发信方式B.长期发信方式C.移频方式D.移相方式5.高频阻波器的作用是( )A.限制短路电流B.防止工频电流穿越C.防止高频电流穿越D.补偿接地电流6.在距离保护的I段、Ⅱ段整定计算中乘以一个小于1的可靠系数,目的是为了保证保护的( )A.选择性B.可靠性C.灵敏性D.速动性7.单侧电源线路上,过渡电阻的存在,使测量阻抗( )A.增大,保护范围减小B.增大,保护范围增大C.减小,保护范围减小D.减小,保护范围增大8.在方向阻抗继电器中,记忆回路的作用是( )A.提高灵敏度B.消除正方向出口相间短路的死区C .记忆动作时间D .防止反方向出口短路误动作9.对于圆特性的阻抗继电器,处于临界动作状态的测量阻抗称作继电器的( )A .整定阻抗B .动作阻抗C .短路阻抗D .负荷阻抗10.当电力系统发生B 相金属性接地短路时,故障点的零序电压( )A .与B 相电压同相位B .与B 相电压相位差180°C .超前B 相电压90°D .落后B 相电压90°11.按90°接线的功率方向继电器,若K CA U U =-,则K I 应为( )A .A IB .B IC .A -ID .B -I12.阶段式电流保护广泛应用于( )A .220kV 线路B .110kV 及以上线路C .多电源环网D .35kV 及以下单电源线路 13.电流速断保护的动作时限取( )A .0.5SB .1.0SC .0.5~1.0SD .0S 14.电流I 段保护的灵敏系数常用保护范围来衡量,其保护范围越长表明保护越( )A .可靠B .不可靠C .灵敏D .不灵敏15.低电压继电器的返回系数为( )A .大于1B .小于1C .等于1D .等-7=0 二、填空题(本大题共23小题,每小题1分,共23分)请在每小题的空格中填上正确答案。
距离保护第7讲:距离保护的整定及基本构成

3.5.1 距离保护的延时特性
➢距离保护一般采用阶段式配合的思想,配合关系类似于 三段式电流保护
3.5.2 距离保护的整定计算
➢ 距离保护需要配置相间距离 和接地距离
➢ 距离Ⅰ段、距离Ⅱ段一般采 用具有方向性的动作特性
➢ 距离Ⅲ段通常采用带有偏移 特性的动作特性
与本保护相配合的下游相邻元件保护段 (x 为Ⅰ 段或Ⅱ 段)的 最大动作延时
3.5.2 距离保护的整定计算 距离Ⅲ段整定
作用 本线路的近后备或下级线路的远后备
整定原则 CASE1:相邻线路配合段为距离Ⅱ段或距离Ⅲ段时
CASE2:相邻元件配置电流、电压保护时的配合
为相邻线电流、电压保护的最小保护范围对应的阻抗 值
如何保证Ⅱ段在任何运行方 式下选择性?
3.5.2 距离保护的整定计算
距离Ⅱ段整定
整定处理思想 距离Ⅱ段整定时应考虑灵敏系数最大的情况,即保护范围最 大时其动作范围不超过相邻线配合段保护范围。该种运行方 式对应于分支系数最小的情况。
3.5.2 距离保护的整定计算
距离Ⅱ段整定
整定方法 •CASE1:相邻元件为输电线路
在发电机和变压器保护中作为后备保护
3.12 距离保护的基本构成与工作流程
3.12.1 距离保护的构成
(一)微机保护的硬件构成
距离保护模拟量输入:三相电流加零序电流、 三相电压加零序电压、 断路 器另一侧单相电压共9路电量
3.12.1 距离保护的构成
(二)软件构成
1. 故障启动元件 2. 距离测量元件 3. 故障选相元件 4. 振荡闭锁元件 5. 故障处理逻辑 6. PT断线闭锁元件 7. 整组复归逻辑
•CASE2:相邻元件为变压器
微机型继电保护

3.能操作保护出口回路压板、动作信息的复归; 4.管理好打印机和打印报告,防止其卡纸和报告丢失,熟悉打印信息; 5.了解保护装置现有定值; 6.熟悉保护装置的运行环境要求。
检修基本要求
(一)检修时间 在装置无故障的情况下,建议6年检修,每两年可作一次小修。 (二)小修内容
1.检修电源; 2.输入通道检查; 3.检查定值; 4.出口检测; 5.插件完好性检查; 6.校正时钟。 (三)大检修基本内容 1.清洁处理; 2.检查端子; 3.保护静态测试; 4.小修中各项试验 5.保护联动试验。
(五)电源系统 通常这种电源是逆变电源,即将直流逆变为交流,再把交流整定为 微机系统所需的直流电压。 作用:它把水电站的强电系统的直流电源与微机的弱点系统电源完 全隔离开。 微机继电保护装置的抗干扰措施 可靠性是对继电保护的基本要求之一,它包括不误动和不拒动两方面。 除了保护的基本原理应满足可靠性要求,还有两个因素影响保护 的可靠性,这就是干扰和元件损坏,这些都不应该引起误动和拒 动。 为了防止由于干扰使保护的可靠性下降,微机保护通常在硬件及软件 方面采取以下防范:
电流差动保护
差 动 保 护 的 动 作 特 性
各相差动保护判据如下: 1、 当 Iop Icd ,且 Iop 3Icd 时,
Iop 0.6Ires 时满足动作条件; 2、 当 Iop 3Icd ,且 Iop I res 2Icd 时,满足动作条件。 I res 其中,分相差动电流 Iop IM I N , I M I N 分相制动电 I 流 ;I M 、 N 分别是任一相两侧的电流。
中性点直接接点系统的110KV输电线路一般可以配置三段式相间距 离及接地距离保护、四段式零序电流保护、双回路相继速动保护、 不对称故障相继速动保护、三相一次重合闸等保护。
(新版)继电保护作业(特种作业)考试题库(完整版)
(新版)继电保护作业(特种作业)考试题库(完整版)单选题1.低压配电网中保护中性线代号为()。
A、NB、PEC、PEN答案:C2.备用电源自动投入装置工作时,当工作母线失压时,自投装置应()。
A、.正确动作B、.不动作,发出异常信号C、.不动作D、.拒绝动作答案:A3.室内电气装置或设备发生火灾时应尽快(),并及时正确选用灭火器进行扑救。
A、、迅速灭火B、、拉开开关C、、拉掉开关切断电源答案:C4.燃烧与()爆炸原理相同。
A、化学B、物理C、核答案:A5.微机保护的基本构成包括软件和()。
A、.模数变换B、.逻辑判断C、.人机接口D、.硬件答案:D6.变压器异常运行包括外部短路引起的过电流、油箱漏油等造成油面降低及()等。
A、.引出线的套管闪络故障B、.一相绕组匝间短路C、.过负荷D、.绕组间的相间故障答案:C7.当低电压继电器返回时,动断触点()。
A、.闭合B、.断开C、.任意位置答案:B8.对单侧有电源的辐射形电网,瞬时电流速断保护对下级线路故障应()。
A、.不动作B、.正确动作C、.不确定答案:A9.线路纵差保护在线路区外短路()。
A、.保护迅速动作B、.保护不动作C、.保护延时动作D、.须等待相邻保护拒动时再动作答案:B10.三段式零序电流保护中第II段为()。
A、.限时零序电流速断保护B、.瞬时零序电流速断保护C、.零序过电流保护答案:A11.备用电源自动投入装置工作时,当工作母线不论任何原因电压消失,()均应投入。
A、.备用电源B、.备用母线C、.工作线路D、.工作变压器答案:A12.理想电流互感器,励磁电流应等于()。
A、.短路电流B、.负荷电流C、.零答案:C13.跌落式熔断器在短路电流流过后,装有熔丝的管子自由落下,是一种(C)保护装置。
A、.短路和过负荷B、.零序电流C、.电压D、.功率方向答案:A14.电动机的外部发生两相短路,电动机的负序电流()正序电流。
A、.小于B、.大于C、.等于答案:B15.当变压器发生内部严重故障时,引起电流互感器饱和,二次电流波形发生畸变,变压器差动速断元件将()。
微机保护的硬件结构
• 一、微机保护装置的硬件结构 • (一)硬件结构框图
• (二)各组成部分作用 • 1、信号输入电路 • 微机保护装置输人信号主要有两类,即开关量和模拟量信号。信号 输人部分就是妥善处理这二类信号,完成单片微机输人信号接口功能。 • 2、单片微机系统 • 微机保护装置的核心是单片机系统,它是由单片微机和扩展芯片构 成的一台小型工业控制微机系统,除了硬件之外,还有存储在存储器 里的软件系统。这些硬件和软件构成的整个单片微机系统主要任务是 完成数值测量、逻辑运算及控制和记录等智能化任务。除此之外,现 代的微机保护应具备各种远方功能,它包括发送保护信息并上传给变 电站微机监控系统,接收集控站、调度所的控制和管理信息。 • 这种单片微机系统可以是单 CPU 或采用多 CPU 系统。
( 5 )有自检能力。 ( 6 )有利于事故后分析。 ( 7 )可与计算机交换信息 ( 8 )可增加硬件的功能。 ( 9 )可在低功率传变机构内工作。 (二) 缺点: ( 1 )与传统的保护有根本性的背离。 ( 2 )使用者较难维护。 ( 3 )要求硬件和软件有高度可靠性 ( 4 )硬件很快成为过时。 ( 5 )在操纵和维护过程中,使用人员较难掌握。
微机继电保护的硬件结构
• • • •
•
一、计算机继电保护的发展 在继电保护技术领域,计算机除了用作故障分析和保护动作性能分析外, 1965 年已提出用计算机构成继电保护装置。 在 20 世纪 70 年代.计算机继电保护的研究工作主要是作理论探索,只有个 别部门作了一些现场试验,但是限于计算机硬件的制造水平以及价格问题, 故当时还不具备商业性地生产计算机继电保护装置的条件。 到了 20 世纪 70 年代末期,计算机出现了重大突破,大规模集成电路技术飞 速发展,出现了一批功能足够强的微型计算机,价格也大幅度降低,因而无 论在技术上还是经济上,已具备用一台微型计算机来完成一个电气设备保护 功能的条件。1979 年美国电气和电子工程师学会的教育委员会组织过一次世 界性的计算机继电保护研究班。在此之后,世界各大继电器制造商都先后推 出了各种定型的商业性微型计算机保护装置产品。目前发展最快的是日本, 据日本有关部门预计, 1987 年的定货可能达到继电保护设备总产值的 70 % 我国在计算机保护方面的研究工作起步较晚,但进步却很快。 1984 年,华 北电力学院研制的第一台以 6809 ( CPU )为基础距离保护样机在经过试运 行后通过了科研鉴定,它标志着我国计算机保护的开发开始进入了重要的发 展阶段。
继电保护题库
第一套题断电灭火紧急切断低压导线应三相同时剪断 。
错对停电的注油设备应使用干燥的沙子或泡沫灭火器等灭火。
对旋转电机发生火灾时,禁止使用干粉灭火器和干沙直接灭火。
对在室外使用灭火器时,使用人员应站在上风侧。
对工作票是准许在电气设备上工作的书面命令,是执行保证安全技术措施的书面依据,一般有三种格式。
错对带电设备应使用不导电的灭火剂灭火。
对变压器励磁电流存在于电源侧及负荷侧。
错变压器励磁涌流中含有明显的高次谐波,其中三次谐波分量比例最大。
错对于容量在6300KVA以上的单独运行变压器应装设纵差动保护。
错跌落式熔断器在短路电流流过后,装有电流互感器的管子自由落下,是一种短路和过负荷保护装置。
错变压器电流速断保护动作电流按躲过变压器负荷侧母线短路时流过保护的最大短路电流,并躲过最大负荷电流整定。
错规程规定,对于容量在400KVA及以上的油浸式变压器,应装设瓦斯保护。
错对于容量在10000KVA以下的变压器,当过电流保护动作时间大于0.5S时,应装设纵差动保护。
对变压器电流速断保护的灵敏度系数,规程规定要求>2. 对备用电源自动投入装置应保证工作电源断开后,备用电源才能投入,这样可以防止将备用电源投入到故障上。
对进线备自投接线的动作过程描述为工作线路失压跳闸,监测备用线路无流,工作线路有电压时,投入工作线路。
错当短路器重合于永久性故障,继电保护再次跳开短路器切除故障,这将使短路器负担加重,在很短时间内两次受到故障冲击。
对电力系统的电压与有功功率密切相关。
错当断路器重合于永久性故障,继电保护再次跳开断路器切除故障,这将使电力设备再次受到故障冲击。
对重合闸成功率计算为重合闸成功次数除以重合闸应该动作的总次数的百分数。
对自动重合闸可以任意多次重合断路器。
错对继电保护的基本要求是满足可靠性、选择性、灵敏性、快速性。
对中间继电器可增大保护固有动作时间,避免避雷器放电造成保护误动。
对微机保护中电流、电压继电器由软件算法实现。
微机保护硬件组成及作用
现场微机保护装置:采用微机来实现的保护称为微机保护,具有如下优点:(1)可靠性高;(2)灵活性强;(3)性能改善,功能易于扩充;(4)维护调试方便;(5)有利于实现变电站综合自动化微机保护装置从功能上可以分为六个部分,如图所表示:各部分的功能如下:1.模拟量输入系统(数据采集系统)——采集由被保护设备的电流电压互感器输入的模拟信号,将此信号经过滤波,然后转换为所需的数字量。
2.CPU主系统——包括微处理器CPU,只读存储器(EPROM)、随机存取存储器(RAM)及定时器(TIMER)等。
CPU执行存放在EPROM中的程序,对由数据采集系统输入至RAM区的原始数据进行分析处理,并与存放于E2PROM中的定值比较,以完成各种保护功能。
3.开关量输入/输出回路——由并行口、光电耦合电路及有接点的中间继电器等组成,以完成各种保护的出口跳闸、信号指示及外部接点输入等工作。
4.人机接口部分——包括打印、显示、键盘、各种面板开关等,其主要功能用于人机对话,如调试、定值调整等。
5.通讯接口——用于保护之间通讯及远动。
6.电源——提供整个装置的直流电源。
所谓开关量,就是只有两种状态的量,包括不带电位的接点位置(接通或断开)及只有高低两种电位的逻辑电平。
3.3.1开关量输入回路开关量输入大多数是接点状态的输入,可以分成两类:一是安装在装置面板上的接点,另一类是从装置外部经过端子排引入装置的触点。
第一类接点,与外界电路无联系,可直接接至微机的并行接口如图(a)所示,也可以直接与CPU的输入接口线相连。
在初始化时规定图中可编程并行接口的PA0为输入口,CPU可以通过软件查询,随时知道外部接点S的状态。
当S未被按下时,通过上拉电阻使PA0为5V,S按下时,PA0为0V。
因此CPU通过查询PA0的电平为“0”或为“1”,就可以判断S是处于断开还是闭合状态。
第二类接点由于与外电路有联系,需经光耦器件进行隔离,以防接点输入回路引入的干扰,其原理接线如图(b)所示。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
开放采样定时器中断和串行口中断,等待中断发生后转入中断服
务程序。若中断时刻未到,就进入循环状态(故障处理程序结束
后也经整组复归后进入此循环状态)。它不断进行循环自检及专
用自检项目。如果保护有动作或自检报告,则向管理CPU送报告。
全 面 自 检 包 括 有 : RAM 区 读 写 检 查 , EPROM 中 程 序 和
微机保护装置的软件通常可分为监控程序和运行
程序两部分。所谓监控程序包括对人机接口键盘命令处
理程序及为插件调试、整定设置显示等配置的程序。所
谓运行程序就是指保护装置在运行状态下所需执行的程 序。 ❖ 微机保护运行程序软件一般可分为三个部分。
❖ a)主程序。包括初始化,全面自检、开放及等待中 断等;
❖ b)中断服务程序。通常有采样中断、串行口中断等。 前者包括数据采集与处理、保护起动判定等,后者完 成保护CPU与保护管理CPU之间的数据传送。例如, 保护的远方整定、复归、校对时间或保护动作信息的 上传等。
§5.4 微机线路距离保护
❖ 下面介绍一个实际的微机线路距离保护的实 现方法。选择距离保护为例,一方面是因为 国内外都对微机线路距离保护研究得最多; 另一方面是因为它牵涉的问题较多,保护软 件比较复杂,可以用到许多重要的处理方法, 是比较好的典型。
一. 对阻抗继电器的要求
❖ 距离保护反应故障点至保护安装地点之间的距离,并 根据此距离的远近而确定动作时间的一种保护装 置.该装置的主要元件是测量保护安装地点至故障点 之间距离的距离(阻抗)继电器.继电器实际上是测 量装地保点护的安电装压地U点• 和至通故过障线点路之电间流线I• 路的的比阻值抗,,Z即=U• 保/I•护。安
EEPROM中定值求和检查,开出量回路检查等。通用自检包括
有:定值选择拨轮的监视和开入量的监视等。专用自检项目依不
同的被保护元件或不同保护原理而设置。例如,超高压线路保护
的静稳判定、高频通道检查等。
图34 主程序 框图
§5.2 采样中断服务程序
v 采样中断服务程 序 示 于 图 35 , 这 部分程序主要有 以下几个内容:
❖ (3)有明确的方向性;正方向出口短路无死区,反 方向短路不应误动作。
❖ (4)区内故障反应过渡电阻的能力强。
❖ (5)在最小负荷阻抗运行条件下不动作。
❖ (6)构成的距离保护装置有防止系统振荡或PT断线 误动作的措施。
二. 微机线路距离保护的特点
❖ 与传统距离保护相比,微机距离保护具有如下的特点: ❖ (1)继电保护是将检测的电气量与动作边界进行比
❖ 正常运行情况下,线路工作电压值高,负荷电流值小, 测量的负荷阻抗值大,距离保护不起动.当被保护线 路发生短路时,保护安装地点电压是残余电压.其值 小于正常工作电压,线路通过的短路电流值大于负荷 电流,这时保护测量的阻抗值小于正常运行时测量的 负荷阻抗值,测量阻抗降低,距离保护动作,因此, 距离保护又称为低阻抗保护。
Ua Ub Uc 3U0
Ia Ib Ic 3Io
这里3U0和3I0由零序电压和电流互感器得到。故障处理程 序继续进行பைடு நூலகம்障性质的判定。若 :
Ua Ub Uc 3U0
Ia Ib❖ Ic 3Io
则表明电压或电流采集通道故障,需闭锁保护并报警;下 面图36为一距离保护故障处理程序的简单框图。
图36 故障处理程序(部分)
Ua Ub Uc U DZ
Ia Ib Ic IDZ
如果延时60ms后上式一直满足,则置起动 标志QDB=1,程序中断返回时转至故障处理 程序。
§5.3 故障处理程序
❖ 保护装置起动进入故障处理程序后,先查电压求和电流求和自 检标志,以确定采样中断服务程序是由于求和自检不通过,还 是相电流差突变量起动元件动作而进入故障处理程序。若是起 动元件动作则需进行故障性质判定以确定保护是否动作。若是 求和自检不通过,则需进一步判定自检不通过的原因。若是一 次系统故障所致,那么此时应满足:
·· l ) 数 据 采 样 及存贮;
· 2)电流差突变量 起动元件;
· 3)电压、电流求 和自检。
图35中断服务程序
❖ 在进入中断服务程序后,首先关闭其他中断 是为了在采样期间不被其他中断打断。在中 断返回前则应开中断。
❖ 相电流差突变量起动元件的起动判定方法已 在第四章中介绍。电压、电流求和自检用下 式实现。若:
❖ 阻抗继电器是距离保护装置的核心元件,主要用作测 量元件,也可以作起动元件和兼作功率方向元件,应 满足以下基本要求:
❖ (1)在被保护线路上发生直接短路时,测量阻抗应 正比于保护安装地点至短路点间的距离。
❖ (2)在正方向区外短路时不应超越动作。此处的超 越包括:a)区外短路时,由短路暂态分量引起的短 时动作,暂态分量衰减后继电器就返回,称为暂态超 越;b)由短路点过渡电阻和两侧电势夹角引起的稳 态超越两种.
较以决定其动作状态。微机距离保护可以很容易地实 现任何形状的动作边界。而传统保护难以做到。 ❖ (2)由于微机距离保护的阻抗计算是由软件实现的, 所以相间及接地阻抗元件不必象传统距离保护那样分 开。 ❖ (3)微机距离保护可以通过软件实现特殊的动作特 性以改善其耐受过渡电阻的能力,提高保护性能。 ❖ (4)采用计算和逻辑判断实现PT、CT断线的报警和 保护闭锁。
控程序,否则进入运行状态)。然后,CPU开始运行状态所需的
各种准备工作(初始化二)。首先是往并行控制口写数,让所有
继电器处于正常位置。然后,询问面板上定值切换开关的位置,
按照定值套号从EEPROM中取出定值,放至规定的定值RAM区。
准备好定值后,CPU将对装置各部分进行全面自检,在确认一切
良好后才允许数据采集系统开始工作.完成采样系统初始化后,
❖ c)故障处理程序。在保护起动后才投入,用以进行 保护特性计算、判定故障性质等。下面以一个线路保 护的简单程序框图为例说明微机保护的软件构成。
§5.1 主程序
❖
主程序框图见图34。
❖
给保护装置上电或按复归按钮后,进入图34上方的程序入
口,首先进行必要的初始化(初始化一)。如堆栈寄存器赋值、
控制口的初始化、查询面板上开关的位置(如在调试位置进入监
