欧姆定律练习二(2010年中考题精选)
初中物理试卷欧姆定律常考题目练习精选全文
可编辑修改精选全文完整版初中物理试卷欧姆定律常考题目练习一、单选题（共13题；共26分）1.小周同学设计了以下四种电路，其中电源电压不变且未知，R0是已知阻值的定值电阻。
在实验中不拆改电路的情况下，能够测出未知电阻Rx阻值的电路是（）A. 只有甲B. 只有乙丙C. 只有甲乙丙D. 甲乙丙丁都可以2.如图所示电路，电源电压保持不变，闭合开关S，缓慢移动滑动变阻器的滑片P，电流表A1的示数逐渐变小，这一过程中（）A. 滑片P是向b端移动的B. 电流表A的示数逐渐变小C. 电压表V的示数逐渐变小D. 电路的总功率变大3.如图所示为某学生实验小组设计的电路，电源电压和灯泡的电阻始终保持不变。
闭合开关S，在确保电路安全的情况下，向右移动滑动变阻器滑片P的过程中，下列说法正确的是（）A. 电压表V1的示数变大B. 电流表A的示数变小C. 电压表V1与V2的示数之和变小D. 若电压表V1突然短路，则小灯泡变亮4.如图是小亮设计的“挂钩式电子秤”的电路原理图。
电源电压恒定，为定值电阻，为滑动变阻器，滑片与挂钩固定在一起。
不挂物体时，滑片在最上端。
挂上物体时，滑片P随挂钩向下移动。
在电子秤量程范围内，则（）A. 不挂物体时，电压表示数为电源电压B. 所挂物体越重，电流表示数越大C. 所挂物体越轻，电路消耗的总功率越大D. 所挂物体重量发生变化，电压表示数与电流表示数的比值不变5.如图所示，是检查酒驾的电路原理图，图中酒精传感器的电阻R m与酒精气体的浓度成反比。
测量时，下列判断正确的是（）A. 当驾驶员吹出的气体酒精浓度升高时，电压表V1的示数减小B. 当驾驶员吹出的气体酒精浓度升高时，电压表V2的示数减小C. 当驾驶员吹出的气体酒精浓度升高时，电流表A的示数减小D. 以上结果都不对6.如图所示是一种烟雾报警器的电路图，开关S处于闭合状态，R0是定值电阻，R为感光电阻，光照越强，阻值越小。
烟雾浓度增大时射向R的光被遮挡，R受到的光照变弱。
欧姆定律计算题练习2

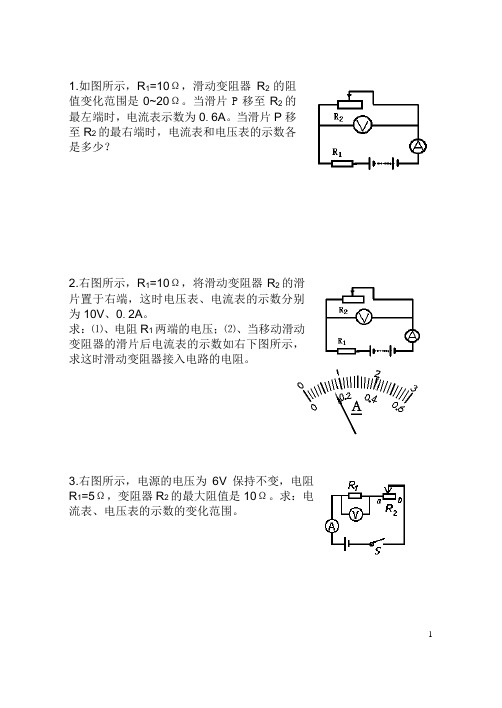

1.如图所示，R1=10Ω，滑动变阻器R2的阻值变化范围是0~20Ω。
当滑片P移至R2的最左端时，电流表示数为0.6A。
当滑片P移至R2的最右端时，电流表和电压表的示数各是多少？
2.右图所示，R1=10Ω，将滑动变阻器R2的滑片置于右端，这时电压表、电流表的示数分别为10V、0.2A。
求：⑴、电阻R1两端的电压；⑵、当移动滑动变阻器的滑片后电流表的示数如右下图所示，求这时滑动变阻器接入电路的电阻。
3.右图所示，电源的电压为6V保持不变，电阻R1=5Ω，变阻器R2的最大阻值是10Ω。
求：电流表、电压表的示数的变化范围。
1
2 4.如右图所示的电路中，R 1=30Ω，闭合开关S 后，
滑动变阻器的滑片P 移动到a 端时，电流表的示数
I 1=0.2A ；当滑动变阻器P 移动到b 端时，电流表
的示数I 2=0.1Ω。
求：滑动变阻器ab 间的阻值
Rab 是多少？
5.如右图示，R 1=20Ω，当开关S 闭合时电流表示
数为0.3A ，当开关S 断开时，电流表的示数变化了
0.1A ，求电阻R 2的阻值。
6.有一只电铃，它正常工作时的电阻是10Ω，正常工作时的电压是4V ，但我们手边只有电压为6V 的电源和几个10Ω的电阻，要使电铃正常工作，该怎么办？
7.如图所示，电阻R 1的电阻为10Ω，R 2为30Ω，当
开关S 断开时，安培示数为0.6A ，则当K 闭合时，
安培表的示数为多少？。
(完整)初中物理__欧姆定律练习题附答案
(完整)初中物理__欧姆定律练习题附答案欧姆定律是物理学中一个非常重要的基本定律，它描述了电流、电压和电阻之间的关系。
在学习物理的过程中，我们经常会遇到欧姆定律的应用题。
在这篇文章中，我们将给出一些关于欧姆定律的练习题，并附上答案。
希望通过实际的练习，能够帮助大家更好地理解和应用欧姆定律。
练习题一：一根导线的电阻为3欧姆，通过它的电流为5安培，求通过导线两端的电压是多少？解答：根据欧姆定律，电压等于电流乘以电阻，即V = I × R。
代入已知量，V = 5 × 3 = 15（单位：伏特）。
练习题二：某电器的额定电压为220伏特，通过它的电流为2安培，求该电器的电阻是多少？解答：还是根据欧姆定律，电阻等于电压除以电流，即R = V / I。
代入已知量，R = 220 / 2 = 110（单位：欧姆）。
练习题三：一台电视机通过220伏特的电压工作，接在电路中，当通过电视机的电流为1.5安培时，求该电视机的电阻是多少？解答：同样地，根据欧姆定律，电阻等于电压除以电流，即R = V / I。
代入已知量，R = 220 / 1.5 = 146.67（单位：欧姆）。
练习题四：一个电阻为10欧姆的电路中，通过电流为5安培，求通过电路两端的电压是多少？解答：按照欧姆定律，电压等于电流乘以电阻，即V = I × R。
代入已知量，V = 5 × 10 = 50（单位：伏特）。
练习题五：一个电路中的电压为24伏特，电阻为6欧姆，求通过电路的电流是多少？解答：欧姆定律告诉我们，电流等于电压除以电阻，即I = V / R。
代入已知量，I = 24 / 6 = 4（单位：安培）。
通过以上的练习题，我们可以看到欧姆定律在电路中的应用非常广泛。
它提供了一个简单而有效的方法来计算电流、电压和电阻之间的关系。
只需要记住欧姆定律的公式，你就可以轻松应对各种与电路相关的问题。
在实际应用中，欧姆定律可以帮助我们设计电路、计算电路的电阻、电流和电压，在电路故障排查中也起到重要的作用。
欧姆定律经典练习题(共80题)含答案
欧姆定律经典练习题（共 80 题）、选择题1 .（多选）一段铜线的电阻为 R,两端电压为U,通过电流强度为I ，下列说法中正确的是】 ]A . R 由铜线的长度和横截面积决定B . R 的大小与U 有关C. 铜线的电阻对电流通过有阻碍作用D. R 的大小与I 无关2．两个电阻值完全相等的电阻，若并联后的总电阻是 10 欧姆，则将它们串联的总电阻是[ ] A ．5欧姆 B ．10欧姆C ．20 欧姆D ． 40欧姆3 •一条导线的电阻是 R,把它对折分成等长的两段后，再把这两段并联起来使用， 这时电阻是[]A. R/4B.R/2C. R/2D. 以上三种都不是4. 4个电阻，电阻值都是 R,把它们并联起来，总电阻是] ]A ． 4RB ． R/4C ． 4/RD ． 2R5．两条长度相等、截面积不等的同种材料制成的电阻丝，串联在电路中，则粗电阻丝[]A •电流强度较大B •电流强度较小C.电压较大 D •电压较小6．下面四对并联电阻，总电阻最小的是[]A .两个 4QB .一个 4 Q, 一个 6QC. 一个 1 Q, 一个 8 Q D .一个 2 Q, 一个 7 Q7 .今有三个电阻，它们的电阻值分别是a 欧、b 欧、c 欧，其中a>b>c,当把它们并联相接，总电阻为R,它们的大小关系，下列哪个判断是正确的] ]A . c<R<bB . b<R<aC. R 可能等于 b D . R<c8•两个电阻值相等的电阻，每个电阻的电阻值为 R 。
现将其中一个电阻增大，另一个电阻减小， 则并联后的总电阻将[ ] A .大于RB.小于RC.仍等于RD.无法判定9．有一条电阻线，在其两端加 1 伏特电压时，测得电阻值 0.5 欧姆，如果在其两端加 10 伏特电压时，其电阻值应为[ ] A ． 0.5 欧姆B ． 5 欧姆C ．0.05 欧姆D ． 20 欧姆10.电阻R1的阻值比电阻 R2小，把它们并联后，总电阻 [] A ．既小于 R1 又小于 R2 B ．既大于 R1 又大于 R2C.小于 R2而大于 R1 D .等于R1与R2之和 11．两个完全相同的电阻，它们串联的总电阻是并联的总电阻的______ 倍A ．2B ． 6C ． 1D ． 412．修理电器需要一只 150欧姆的电阻， 但只有电阻值分别为 100欧姆、 200欧姆、 600欧姆的电 阻各一只，可代用的办法是[ ]13．导体两端的电压是 4伏特，通过的电流强度是 0.8 安培，如果使导体两端的电压增加到 6伏 特，那么导体的电阻和电流强度分别是[ ] 14. （多选）如图46所示的电路，滑动变阻器的滑片 P 固定在它的中点时，连入电路的电阻值为 R,当只闭合K1时，R 与R1上的电压之比是1 :2;当只闭合K2时，R 与R2上的电压之比是1:4,A ．把 200 欧姆的电阻与 B. 把100欧姆的电阻与 C. 把100欧姆的电阻与 D. 把200欧姆的电阻与 600 欧姆的电阻串联起来 200 欧姆的电阻串联起来 200 欧姆的电阻并联起来600 欧姆的电阻并联起来A ．5 欧姆 , 1.2 安培B5欧姆, 2 安培C. 7.5欧姆，0.8 安培D ．12.5 欧姆, 0.8 安培如果把滑片 P 移到 a 端，则[ ]图恥A . K1、K2闭合时，通过 R1与R2的电流之比是 1: 2 B. K1、K2闭合时，通过 R1与R2的电流之比是 2： 1C. 只闭合K1时，滑动变阻器 ab 两端的电压与电阻 R1两端的电压之比是 1:1D. 只闭合K2时，滑动变阻器 ab 两端的电压与电阻 R2两端的电压之比是 1:1 15.将安培表先后串联在图 51中的A 处、B 处、和C 处，当电键K 闭合时，安培表接在何处的读数最大？] ]16.如图53所示，R 仁R2时，电源电压不变，当电键由闭合变为断开时，安培表示数[]保持不变，当滑动变阻器的滑片 P 由a 端滑到b 端，伏特表示数的变化是】 ]18.（多选）图55所示电路，AB 两端电压保持不变，当滑动变阻器的滑动片F 面关于安培表和伏特表示数的变化以及发生变化原因的简要分析，正确的是] ]A. 不管P 向哪端滑动，R2都是不变的，所以伏特表示数不变，安培表示数将在 变小，P 向b 端滑动时变大B. 不管P 向哪端滑动，R1都是不变的，所以伏特表示数不变，安培表示数将在 变小，P 向a 端滑动时变大C. P 向a 端滑动时，R1不变，R1两端电压不变，伏特表示数变小，R3也变小，所以安培表示数B . B 处C . C 处D .三处都一样B.变为原来2倍C.变为原来的1/2D.无法判断R1的最大阻值是 200欧姆，电阻R2是300欧姆,电源电压是6伏特且A . 6伏~0伏 B. 3.6 伏~6 伏 C6伏~3.6伏 D . 6伏~2.4伏 P 滑动的过程中,P 向a 端滑动时 P 向b 端滑动时Ki Ri17.图54中的滑动变阻器图54不变D. P向a滑动时，R2和R3并联总电阻变小，干路电流变大, 变小，R1两端电压变大，所以伏特表示数那么，通过 R3的电流变小，安培表示数变大荟英教育 携手共进E. P 向b 端滑动时，R3变大,R2和R3并联总电阻变大，所以伏特表示数变大，干路中电流变小 ，通过R3的电流变大，安培表示数变小C.安培表示数变大，伏特表示数变小D .安培表示数变大，伏特表示数变大21.如图59所示，电源电压为 9伏特，定值电阻 R 为5欧姆，滑动变阻器 R0的最大电阻值为423 .如图61所示的电路图中，当滑动变阻器的滑片 P 向下滑动时，下列判断哪个是完全正确的 ［］A .安培表的示数变大, 伏特表的示数变小, 电灯 L 变亮B.安培表的示数变小， 伏特表的示数变小， 电灯 L 变暗 C.安培表的示数变小， 伏特表的示数变大， 电灯L 变暗D.安培表的示数变大， 伏特表的示数变小， 电灯L 变亮24 .如图62电源电压不变，当滑动变阻器的滑片位于最右端时，伏特表V1和V2的读数分别为19 •图56所示的电路中，电压 U 保持恒定，当K 断开时，安培表的读数是］ A . A1变大、A2不变C. A1不变、A2变小B . A1变小、A2不变 D. A1不变、A2变大20.如图57所示, AB 两点间电压保持不变，当滑动变阻器的滑片向右移动时［图刃 A.安培表示数变小，伏特表示数变大 B .安培表示数变小，伏特表示数变小 欧姆，那么当滑动片由滑动变阻器的a 端滑向b 端时，伏特表的示数是］ A .由0逐渐增大到9伏 C.由0逐渐增大到4伏 D由0逐渐增大到5伏 由4伏特逐渐减小到022.如图60所示电路,电源电压不变, 当滑动变阻器的滑片 P 向右滑动时，各电表示数的变化情.A 变小、V1变大，V2变小.A 变小、V1变小，V2变大 A 变大、V1变大，V2变小A 变大、V1变小，V2变大S56A12伏和4伏，安培表A的读数为1安，当滑片位于变阻器中间时，各表的读数分别是［］A. V1为12伏；V2为4伏；A 为0.8安 B . V1为12伏；V2为2.4伏；A 为1.2安 C. V1为9.6伏；V2为2.4伏；A 为1.2安 D . V1为8伏；V2为4伏；A 为0.8安 25 .图65所示的电路中，电源电压不变，K 闭合时，电灯L 正常发光，要在 K 断开时，电灯L 仍能正常发光，滑动变阻器的滑片 P 应该] ]图审 A .向右移动 B .不动 C .向左移动 D .先向右移，再回到原位 26.已知电阻 R1大于电阻R2,将它们串联后接入电路，则 R1、R2两端的电压U1、U2间的关系是[] A. U 仁U2B . U1>U2C . U1<U2D .不好判断27•图67是四位同学设计的用伏安法测电阻R 的电阻值的电路图，其中正确的[ ]A 加在导体两端的电压越大，导体的电阻越大 B. 导体的电流越小，导体的电阻越大 C. 导体的电阻与电压成正比，与电流成反比 D. 导体的电阻大小等于导体两端的电压与电流之比 29.如图1所示的滑动变阻器结构示意图， A 、B C 、D 是它的四个接线柱。
欧姆定律练习题及答案
欧姆定律练习题及答案一、选择题1.一个电阻器接在电压为10V的电路中，电阻值为5Ω，通过该电阻的电流强度为多少？A. 0.2AB. 2AC. 10AD. 50A答案：B. 2A2.一个电源电压为20V，电流为5A，通过一个电阻的电流强度为2A，这个电阻的阻值是多少？A. 2ΩB. 4ΩC. 5ΩD. 10Ω答案：B. 4Ω3.一根电线的电阻为10Ω，通过该电阻的电流为2A，求通过这根电线产生的电功率是多少？A. 2WB. 4WC. 10WD. 20W答案：D. 20W二、填空题1.一个电阻为6Ω的电路中，通过的电流强度为3A，求电压的大小是多少？答案：18V2.一个电源电压为12V，通过一个电阻的电流强度为4A，求该电阻的阻值是多少？答案：3Ω3.一个电流为2A的电路中，电压为10V，求电阻的阻值是多少？答案：5Ω三、计算题1.一个电源电压为30V，通过一个电阻的电流为2A，求该电阻的阻值是多少？答案：15Ω解析：根据欧姆定律公式：U = R * I其中，U为电压，R为阻值，I为电流强度。
将已知值代入公式，得到：30 = R * 2解得：R = 15Ω2.一个电阻为8Ω的电路中，通过的电流强度为4A，求电压的大小是多少？答案：32V解析：同样根据欧姆定律公式：U = R * I将已知值代入公式，得到：U = 8 * 4解得：U = 32V3.一个电流为5A的电路中，电压为15V，求电阻的阻值是多少？答案：3Ω解析：根据欧姆定律公式：U = R * I将已知值代入公式，得到：15 = R * 5解得：R = 3Ω总结：欧姆定律是电学基础中的重要定理，它描述了电流、电压和电阻之间的关系。
根据欧姆定律，电流强度与电压成正比，与电阻成反比。
通过一些练习题的计算，我们可以更加熟练地运用欧姆定律进行电路中电流、电压和电阻的计算。
文章使用了选择题、填空题和计算题等不同形式的问题来测试读者对欧姆定律的理解和运用能力。
欧姆定律练习题10道初三
欧姆定律练习题10道初三1. 问题描述请根据欧姆定律，解答以下10道初三电路问题。
2. 问题一：在一个电阻为2Ω的电路中，当电流为5A时，求电压是多少？解析：根据欧姆定律，V = R * IV = 2Ω * 5AV = 10V3. 问题二：一个电流为0.5A的电路中，电压为6V，求电阻是多少？解析：根据欧姆定律，V = R * I6V = R * 0.5AR = 6V / 0.5AR = 12Ω4. 问题三：在一个电阻为10Ω的电路中，电压为20V，求电流是多少？解析：根据欧姆定律，V = R * I20V = 10Ω * II = 20V / 10ΩI = 2A5. 问题四：一个电流为2A的电路中，电阻为4Ω，求电压是多少？解析：根据欧姆定律，V = R * IV = 4Ω * 2AV = 8V6. 问题五：在一个电阻为5Ω的电路中，电流为3A，求电压是多少？解析：根据欧姆定律，V = R * IV = 5Ω * 3AV = 15V7. 问题六：一个电压为12V的电路中，电阻为6Ω，求电流是多少？解析：根据欧姆定律，V = R * I12V = 6Ω * II = 12V / 6ΩI = 2A8. 问题七：在一个电流为1A的电路中，电压为8V，求电阻是多少？解析：根据欧姆定律，V = R * I8V = R * 1AR = 8V / 1AR = 8Ω9. 问题八：一个电流为0.5A的电路中，电阻为10Ω，求电压是多少？解析：根据欧姆定律，V = R * IV = 10Ω * 0.5AV = 5V10. 问题九：在一个电阻为6Ω的电路中，电压为9V，求电流是多少？解析：根据欧姆定律，V = R * I9V = 6Ω * II = 9V / 6ΩI = 1.5A11. 问题十：一个电流为2A的电路中，电阻为8Ω，求电压是多少？解析：根据欧姆定律，V = R * IV = 8Ω * 2AV = 16V通过以上10道初三电路问题的解答，我们运用了欧姆定律的公式V = R * I 来求解电路中的电压、电流、电阻的数值。
完整版)欧姆定律练习题30道
完整版)欧姆定律练习题30道1.车床照明灯的电阻为720Ω，电压为36V，求通过它的电流。
答案：0.05A2.一只小灯泡的电流为0.5A，电阻为5Ω，求电压表量程。
答案：2.5V3.实验中电压为5V时，电流为0.25A，求导体的电阻；电压为6V时，电流为多少？答案：20Ω，0.3A4.在电路中，A、B两点间的电压为6V，R1为4Ω，R2的电流和电阻分别为多少？答案：1A，2Ω5.在电路中，R1为5Ω，开关S闭合时，I=0.6A，I10.4A，求R2的电阻值。
答案：5Ω6.在电路中，电流为0.3A，R1为40Ω，R2为60Ω，求干路电流I。
答案：0.2A7.电灯电阻为20Ω，两端电压为10V，电源电压为12V，串联多大电阻才能连接？答案：10Ω8.在电路中，R1为10Ω，R2为30Ω，开关S断开时电流为0.6A，开关K闭合时电流表示数为多少？答案：0.8A第一部分串联电路15道1.两个灯泡串联在电路中，电路中的电流为0.2A，电源电压为9V，灯泡L1的电阻为20Ω，求总电阻、灯泡L2的电阻和两个灯泡两端的电压。
答案：总电阻为70Ω，灯泡L2的电阻为50Ω，两个灯泡两端的电压分别为3V和6V。
2.两个灯泡串联在电路中，电路中的电流为0.3A，电源电压为12V，灯泡L1两端的电压为6V，求总电阻、灯泡L2两端的电压和两个灯泡的电阻。
答案：总电阻为20Ω，灯泡L2两端的电压为6V，两个灯泡的电阻分别为20Ω和40Ω。
3.两个灯泡串联在电路中，电路中的电流为0.1A，灯泡L1两端的电压为3V，灯泡L2两端的电压为9V，求两个灯泡的电阻、总电阻和电源电压。
答案：灯泡L1的电阻为30Ω，灯泡L2的电阻为90Ω，总电阻为60Ω，电源电压为12V。
4.两个灯泡串联在电路中，电路中的电流为0.2A，灯泡L1两端的电压为4V，总电阻为60Ω，求电源电压和灯泡L 2两端的电压。
答案：电源电压为16V，灯泡L2两端的电压为12V，灯泡L2的电阻为80Ω。
人教版九年级第十七章欧姆定律练习题2(无答案)
九年级物理欧姆定律练习题21.在如图所示的电路中，两只电流表的规格相同，电流表有两个量程(0~0. 6A以及0~3A).闭合开关S,电阻R1与R2均有电流流过，两只电流表的指针偏转角度相同，则R1与R2的比值为A. 1∶5B.5∶1C.1∶4D.4∶12.如图所示，电源电压保持不变，开关S闭合后，当滑动变阻器R：的滑片P向左移动时，电流表和电压表示数的变化情况是A.电流表的示数变小，电压表的示数变大B.电流表的示数变小，电压表的示数变小C.电流表的示数变大，电压表的示数变大D.电流表的示数变大，电压表的示数变小3.如图10所示电路，电阻R1标有“6ΩlA”，R2标有“3Ω1．2A”，电流表A1、A2的量程均为0～3A，电压表量程0~15V，在a、b间接人电压可调的直流电源．闭合开关s后，为保证R1、R2均不损坏，则允许加的电源电压和通过电流表A1的电流不得超过A．9V 1A B．3.6V 1.8AC．9.6V lA D．3.6V 0.6A4.如图6所示的电路中．闭合开关S后，当滑片P向右移动时．下列判断正确的是A．电流表、电压表的示数都变小B．电流表、电压表的示数都变大C．电流表的示数变大，电压表的示数变小D．电流表的示数变小，电压表的示数变大5.如图所示的电路中，电源两端的电压保持不变。
闭合开关S，将滑动变阻器的滑片P向右移动，下列说法正确的是：A、电压表V1与电压表V2的示数之和保持不变。
B、电压表V2与电流表A的示数之比保持不变。
C、电流表A的示数变小，电压表V1的示数变大。
D、电流表A的示数变小，电压表V2的示数变大。
6.如图所示的电路中，电源两端的电压保持不变，电阻R2与R3的阻值均为10Ω。
闭合开关S，电流表A1和A2的示数之比为3：2。
若把电流表A1和A2分别换成电压表V1和V2后，电压表V1的示数为U1，电压表V2的示数为U2。
则下列选项正确的是：A、R1＝5Ω。
B、R1＝20Ω。
《欧姆定律在串、并联电路中的应用》专题练习(二)
第十七章第4节：欧姆定律在串、并联电路中的应用（二）欧姆定律在并联电路中的应用一、选择题1.（13衢州）如图所示，R1＝10欧姆，电流表A1示数为0.5安培，电源电压为10伏特。
下列叙述不正确的是（）A．R1与R2并联B．R2阻值为20欧姆C．R1两端电压为10伏特 D．电流表A的示数为1.0安培2.（12兰州）下列几组电阻并联后，等效阻值最小的一组是（）A．30Ω和15Ω B．20Ω和25ΩC．10Ω和35Ω D．5Ω和40Ω3.（12潍坊）如图所示，电路中R1的阻值为6Ω，闭合开关S，电流表A1的示数为1.2A，电流表A2的示数为0.3A，则R2的阻值是（）A．18ΩB．24ΩC．6ΩD．3Ω4.（12龙东）如图所示，电流表A1的示数为1.5A，电流表A2的示数为0.9A。
下列说法正确的是（）A．小灯泡L1与L2中的电流之比为3︰2B．小灯泡L1与L2的两端电压之比为5︰3C．小灯泡L1与L2的灯丝电阻之比为3︰2D．小灯泡L1与L2的电功率之比为5︰35.（12遂宁）如图所示，开关S闭合，两个灯均正常发光，电流表A1的示数为0.8A，电流表A2的示数为0.5A，电压表V的示数为8V。
下列判断不正确．．．的是（）A．灯L1和L2并联B．电源电压为8VC．灯L1的电流为0.3A D．灯L1的电阻为10Ω6.（12揭阳）如图所示电路，电阻R1=10Ω，闭合开关S，电流表A1 的示数为0.3A，电流表A2的示数为0.5A。
下列说法正确的是（）A．通过电阻R2的电流为0.5AB．电阻R2的阻值为15ΩC．电源电压为4.5VD．电阻R1消耗的电功率为3W7.(11衡阳)有两个电阻，其中R1＝10Ω，R2＝15Ω，将它们并联后的总电阻是（）A．25Ω B．5Ω C．6Ω D．12Ω8.（11三明）现有两个电阻R1、R2，且R1>R2，则下图中总阻值最小的是（）9.（11包头）如图所示，电源电压保持不变，R1的阻值是R2的4倍，闭合开关S后，通过R1 的电流为I1，通过R2的电流为I2，电路总电流为I。
2010届中考物理欧姆定律
2010 届中考物理欧姆定律
第十四章：欧姆定律
一、知识要点
（一）电阻
5、根据导体的导电性可以分为：导体（容易导电的物体）、绝缘体（不容易导电的物体）、半导体（导电性位于导体和绝缘体之间的物体）和超导体（电阻为零）。
（二）变阻器
1、活动14.2”用铅笔使电路中的电流连续地变化”说明：改变连在电路中的电阻的长度，改变电阻，可以改变电路中的电流。
改变电阻的仪器有滑动变阻器、电阻箱和电位器。
2、活动14.3”学习使用滑动变阻器”说明：滑动变阻器是改变连在电路中的电阻丝的长度来改变电阻，从而改变电路中的电流。
滑动变阻器的电路符号是
3、滑动变阻器的铭牌上标有”10W，2A”表示：最大电阻是10W
，允许通过的最大电流是2A。
滑动变阻器在连接时要串联在电路中，采用”一上一下”的接法。
在连接电路时要将滑动变阻器连在最大电阻的位置（使电路中的电流最小，保护电路）。
（四）欧姆定律的应用
1、运用欧姆定律可以测量出电阻，公式是R=U/I。
2、活动14.6”测量定植电阻的阻值”说明：用”伏安法”可以测量导体的电阻。
原理是R=U/I，电路图是
归纳：串联电路的总电阻等于各部分电阻之和。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
欧姆定律练习二 （2010年中考题精选）
一、选择题
1.对于“探究电流跟电阻的关系”和“伏安法测量电阻”
的这两个实验，下列说法不正确．．．的是
A.它们都是采用控制变量的研究方法
B.它们的实验电路在教科书中是相同的
C.前者多次测量的目的是分析多组数据，得出电流跟
电阻的关系
D.后者多次测量的目的是取电阻的平均值，减小误差
2. 如图2所示的电路中，电源电
压恒定不变，当开关S闭合时
A．电压表示数变小，电流表示数
变小，灯变暗
B．电压表示数变大，电流表示数
变大，灯变亮
C．电压表示数不变，电流表示数
不变，灯的亮度不变
D．电压表示数不变，电流表示数变小，灯变暗
3. 利用如图9所示的电路，测量Rx的阻值．电源电压
保持不变， S是单刀双掷开关、R＇
是电阻箱、R0是已知阻值的电阻、
Rx是待测电阻．将开关S拨到a，
电流表的示数为I；再将开关S拨
到b，调节电阻箱R＇的阻值，当
电流表的示数为I/2时，读出电
阻箱的阻值为R，则被测电阻Rx
的阻值为„„„（ ）
A．0R3R2 B．R C．0R R2 D．00 R RR R
4. 如图的电路中，电源电压保持不变，定值电阻的阻值
是4Ω，滑动变阻器的最大阻值10Ω。滑片P置于滑动
变阻器的中点时，电压表示数为8V；当滑片从中点向b
端移动距离s后，电压表示数变为6V；当滑片从中点向
a端移动距离s后，电压表示数为
A.4V B.6V
C.10V D.12V
5. 下面四组电阻分别并联以后总
电阻最小的是（ ）
A．R1=10Ω R2=100Ω B．R1=4Ω R2=40Ω
C．R1=20Ω R2=30Ω D．R1=12Ω R2=60Ω
6. 如图3所示的电路，电源
电压保持不变，电键S闭合
时，发现只有两个电表的指针
发生偏转，电路中的电阻R
或灯L有一个出现了故障，则
可能是 （ ）
A、电流表○A示数为零，电路R短路
B、电流表○A示数为零，灯L断路
C、电压表○V2示数为零，电阻R短路
D、电压表○V2示数为零，灯L断路 7.（滨州）如图所示，电源电压保持不变，当滑动变阻器滑片P向右滑动时，电表示数的变化情况是 A、电压表V示数变小 B、电流表A1示数变大 C、电流表A2示数变大 D、电流表A1示数变小 二、填空题 1. 下面的电路图，在研究电流、电压和电阻关系时，若只改变滑动变阻器的阻值，可以探究电流与 的关系；也可用于伏安法测电阻，实验时小明观察到两个电表的示数如下，则小明测得R的电阻是 欧。 2.图10是自动测定油箱内油量的原理图．R2是规格为“20Ω 1A”的滑动变阻器。油量表是由量程为0～0.6A的电流表改装而成的，R1的阻值为10Ω，电源电压为3V。当油面上升时，电路中的电阻将_______，电流将_________（均选填“增大”或“减小”）；当R2的滑片处于最上端时，电路中的电流是______A。 3. 如图16所示，AB间的弹簧中间有可收缩的导线将滑动变阻器接入电路，R1为定值电阻。当闭合开关S，A板上受到的压力F增大时 (1)电流表示数将 ，电压表的示数将 (2)此装置可做为压力计使用，为使压力增大时，压力计的示数随指针向右摆动而增大，应把 （填“电流表”或“电压表”）改装为压力计。 4.如图所示，AB两点间的总电压为20伏，五个电阻电阻值均为4欧姆，则电流表的示数为____________；电压表的示数为____________。 5. 两只定值电阻，甲标有“10Ω 1A”，乙标有“15Ω 0.6A”，把它们串联在同一电路中，电路中允许通过的最大电流为 A，两端允许加的最大电压为 V． 6. 如图８所示电路，若甲、乙均为电流表时，断开开关Ｓ，两电流表读数为Ｉ甲︰Ｉ乙＝２︰３，若甲、乙均为电压表时，闭合开关S，则两电
压表的读数Ｕ甲︰Ｕ乙＝ 。
7. 如图9所示，电阻R0=20Ω，R=30Ω，电源电压保持9V不变，当滑动变阻器滑片P在a端时，电压表的示数是 V，电流表示数是 A.滑动变阻器滑片P移动b端时，电压表的示数是 V，电流表示数是 A. 8. 小明在做电学实验中需要一个量程为9V的电压表，课时他只能找到量程为0～3mA的电流表一只，通过查资料，小明知道电流表可以改装成电压表，这是因为电流表本身也有电阻，当电流通过电流表时，它的两接线柱之间具有一定的电压，这个电压的大小可从电流表的示数反映出来，已知该电流表的电阻为Rg=10Ω。 （1）若将这个电流表当做电压表使用，它所能测量的最大电压值为 V。 （2）若要将该电流表改装成量程是9V的电压表，应 联一个 Ω的定值电阻。 三、实验题 1. 请利用下列器材，用笔画线连接“伏安法测量电阻”的实验电路。 2. 用如图所示的电路来测量未知电阻RX的阻值，R0阻值已知。 (1）将实验过程补充完整： a．对照电路图连接好电路，并将滑动变阻器的滑片滑至阻值最大处； b．闭合开关，_________________________________。 c．断开开关，整理器材。 (2）用测量所得的物理量和已知量符号表示出待测电阻RX＝_____________。 (3）写出本实验中滑动变阻器的作用： _______________________________________。 3．铅笔芯是石墨和黏土混合制成的。不同类型的铅笔的笔芯软硬程不同，其中6H的铅笔芯最硬，6B的铅笔芯最软，HB的铅笔芯软硬居中。铅笔芯是导体，那么铅笔芯的电阻大小与其软硬度是否有关呢？小明用如图10所示的装置探究这个问题。他先后将6B、HB和6H的铅笔芯分别接入电路A、B两点间，通过观察 ，比较出 三者电阻的大小。用此方法比较电阻大小的依据是： 。 他选取的这三支铅笔芯应满足的条件是： 。 4. 小明同学想探究“一段电路中的电流跟电阻的关系”，设计了如图甲所示的电路图
（电源电压恒为6V）。
（1）根据小明设计的甲图，用铅笔连线将乙图的实
物图连接完整。
（2）小明将第一次实验得到的数据填入了右边表格中，
然后将E、F两点间的电阻由10Ω更换为20Ω，调节滑
动变阻器的滑片P向________移动（A／B），直到
____________为止。此时电流表的指针位置如图丙所示，
请把测得的电流数值填入上表。
（3）小明根据实验数据得到如下结论：电流与电阻成反
比。请你对以上的探究过程做出评价，并写出两点评价
意见：____________ _______；
_________ ________ _____。
5. 在探究电流与电阻关系的实验中，先把5欧姆的电阻
接入M、N之间，滑片P滑到某一位置，此时电流表的示
数为0.6A，再分别把10欧姆和15欧姆的电阻换接在M、
N之间，接下来请你完成实验。
分别换接10欧和15欧的电阻后，滑片P的调节方向 要读取对应的电
流表示数，必须满足的条件 实验结论
四、计算题
如图所示，电源电压U保持不变，滑动变阻器R2的最
大阻值为50Ω。当S闭合、S1断开，P在b端时，灯泡L
的功率为0.4W，电流表的示数为0.2A；当S 、S1均闭合，
P在a端时，电流表的示数为
1.5A。求：（1）灯L的电阻R
L
和电源电压；
（2）电阻R1的阻值。
实验序号 电压/V 电阻/Ω 电流/A
1 4 10 0.4
2 20
