4G手机分集天线的测试V0.1
GPS整机测试V1.00
方案一：
在开阔的天空下进行测试
（注意：这种方法可能会有信号不稳定的情况，请尽量在天气较好，比较空旷的地区进行测试，因为GPS信号是由天空的卫星发射的，在云层厚的情况下，定位时间会变长，从而影响测试结果。
另外，在一般的办公楼里面，很可能收不到GPS信号，因为GPS 信号频率较高，没办法穿透楼层）
器材：
GPS手机一个
测试方法一：
（1）开机，输入*#9982#,手机屏幕上会出现如下图的测试项目。
如果GPS定位成功，那么Time：Hight：Long: Lat:都会有紫色的数字显示，
分贝代表定位时间，海拔高度，维度，经度。
定位时间在60S内表示正常，（注意这个60S和卫星信号强度有关系，所以
一定要在天气好的开阔天空下进行测试）
如果超过60秒后这些信息还为空，表示该手机的GPS存在问题，
然后退出该模式，把带有地图的T卡插入手机，进入GPS导航模式，看地
图是否能正常加载且能正确导航。
注意：
如果超过30秒后，如下图显示，在ID Eve AZi C/No下面为一片空白，表
示GPS芯片输出的不是NEMA，需要重新把GPS恢复到出厂设置。
方案二：
使用GPS信号转发器
器材：
GPS信号转发器（用来增强从工厂屋顶引下来的GPS信号并在屋内转发）
GPS信号转发器天线前端（用于把GPS从工厂屋顶引下来）
测试方法：
测试方法同方法一，这种方案就可以直接在工厂里进行测试，因为已经把
GPS信号引到工厂里来了。
LTE移动终端天线技术及测试
1引言近年，伴随着无线通讯技术的发展和无线移动终端的普及应用，新通讯系统不断追求更高的数据传输速率和更大的信道容量。
在全球范围内，以WCDMA、TD-SCDMA和CDMA为代表的3G技术向长期演进技术（Long Term Evolution，LTE）及LTE-Advanced为代表的4G技术演进。
2013年底中国政府正式向中国移动、中国联通和中国电信发布TD-LTE牌照，开启了中国LTE商用的新纪元。
LTE系统在物理层采用正交频分复用（Orthogonal Frequency Division Multiplexing，OFDM）和多输入多输出（Multiple Input Multiple Output，MIMO）天线等作为关键技术，具有更高的数据速率。
传输信道理论峰值速率可达上行75Mbit/s、下行300Mbit/s。
而LTE-Advanced进一步采用了载波聚合（Carrier Aggregation，CA）、多层空间复用（Multi-layer Spatial Multiplexing）等技术，理论峰值传输速率得到提升，可达上行1.5Gbit/s、下行3Gbit/s。
作为商用的LTE移动终端，必须满足多模多频的需求，而天线必须兼顾宽带化小型化的要求。
LTE移动终端一般要求内置天线，至少两个以上的接收天线，多通道RF接收信号处理能力，可支持LTE、GSM、CDMA、WCDMA、TD-SCDMA等多种制式，并实现多种模式之间/语音和数据业务之间的切换。
从天线设计层面，LTE终端产品频率覆盖范围更宽（从700MHz到2.7GHz）。
一方面市场要求小巧精致的ID设计、高质量的用户体验；另一方面频率较低的700MHz频段需要较大的天线尺寸，MIMO天线系统的双天线以及射频高性能指标（高隔离度、低相关性系数等）的要求导致产品尺寸增加，这两方面的矛盾使终端天线设计和测试成为LTE移动终端的一个关键技术难点。
手机天线研发流程及SAR测试介绍
手机天线研发流程及SAR测试介绍手机天线研发流程及SAR测试介绍手机天线是手机中的一个重要组成部分，它负责接收和发送无线信号。
手机天线的设计对于手机性能的稳定性和信号质量有着重要影响。
本文将介绍手机天线的研发流程以及SAR测试，帮助读者了解手机天线的研究与开发过程。
手机天线的研发流程通常包括以下几个关键步骤：1. 需求分析和规划：在研发手机天线之前，首先需要进行需求分析和规划。
研发团队需要确定手机天线的技术要求和性能指标，例如频段范围、天线增益等。
2. 天线设计：天线设计是手机天线研发的核心步骤。
根据需求分析结果，设计团队会采用不同的设计方法和技术来设计手机天线。
例如，常见的手机天线设计包括片上天线、贴片天线和埋入式天线等。
3. 原型制作和测试：在完成天线设计后，研发团队会制作原型并进行测试。
通过天线参数测试仪器，如网络分析仪和天线测试舱等，对手机天线进行性能测试，如驻波比、辐射效率和频率响应等。
4. 优化和迭代：根据原型测试结果，研发团队会对手机天线进行优化和迭代。
通过调整天线结构、材料和放置位置等参数，以提高天线性能和适配不同的手机尺寸和外观要求。
5. SAR测试：完成手机天线设计后，需要进行SAR（Specific Absorption Rate）测试。
SAR是一种用来衡量人体对无线电频率电磁场的吸收能力的指标，常用于评估手机对人体的辐射影响。
在SAR测试中，使用模型人体来模拟真实使用情况下人体对手机辐射的吸收程度。
SAR测试是手机天线研发的最后一步，其目的是确保手机天线在正常使用时对人体的辐射量在安全范围内。
在SAR测试中，测试人员会按照标准流程将手机放置于模型人体头部位置，并通过测量无线电频率电磁场的吸收量来计算SAR值。
根据SAR测试结果，如果SAR值高于安全标准，需要对手机天线进行再次优化或调整。
这个过程需要多次迭代，直到SAR值符合相关法规和标准。
综上所述，手机天线的研发流程涵盖了需求分析和规划、天线设计、原型制作和测试、优化和迭代以及SAR测试等多个步骤。
2.4G天线参数测试报告
2.4G天线参数测试报告
一、测试目的
本测试报告为2.4G天线性能参数的测试报告，目的在于总结低成本替换天线与原有天线性能参数以及分析测试结果，描述该低成本2.4G天线是否符合需求。
二、测试内容
三、测试进度
四、测试过程
1）驻波比测试
启动网络分析仪，进行校准后进行测试，取最大最小值。
2）方向图、增益、效率测试
在实验室环境中，利用频谱与信号分析仪测试相关数据。
五、测试结论
一、驻波比测试结果对比
二、方向图、增益、效率测试结果对比（编号1为原有天线，其中低成本替换天线中随机抽取三个用作测试）
（1）2.4GHz直头全向天线
（2）2.4GHz可弯折棒状天线
（3）2.4GHz可弯折高增益全向天线
（4）2.4GHz馈线天线
总结：
驻波比测试中为保证在同一位置环境中测试，将天线直连在网络分析仪，与原天线对比，低成本替换天线样品在驻波比测试中较不稳定，有旋转或其他动作时驻波比值波动较大。
厂家提供官方参数对比：
附：
天线资料（1）
（2）
（3）
（4）。
天线测试方案
天线测试方案一、引言天线是无线通信系统中非常重要的组成部分，负责接收和发射无线信号。
为确保天线的性能符合设计要求，需要进行天线测试。
本文将介绍一种天线测试方案，旨在保证测试的准确性和可行性。
二、测试设备为了进行天线测试，需要准备以下设备：1. 天线测试仪：用于测试和评估天线的性能指标，如增益、辐射图案、驻波比等。
2. 信号源：提供测试所需的信号，可以是射频信号源或者其他合适的信号源。
3. 频谱分析仪：用于分析和监测测试过程中的信号频谱特性。
4. 天线控制器：用于对天线进行方向和角度调整，确保能够覆盖测试所需的方向和范围。
三、测试步骤1. 定义测试目标：在进行天线测试之前，需要明确测试目标，包括测试的性能指标、测试场景和测试条件等。
2. 搭建测试环境：在符合测试要求的空间中，设置测试设备并确保各设备之间的连接正常。
3. 校准天线测试仪：在进行天线测试之前，需要对天线测试仪进行校准，以确保测试结果的准确性。
校准可能包括增益校准、角度校准等。
4. 测试天线性能：根据定义的测试目标，通过调整天线的方向和角度，使用天线测试仪进行性能测试。
记录测试结果并进行分析。
5. 评估结果：根据测试结果和定义的性能指标，评估天线的性能是否符合设计要求。
如果不符合，可以尝试根据测试结果进行调整。
6. 完善测试报告：根据测试过程和结果，编写详细的测试报告，包括测试目标、测试环境、测试步骤、测试结果以及评估分析等内容。
四、注意事项1. 使用合适的信号源：根据测试要求选择合适的信号源，并确保信号源的性能稳定和可靠。
2. 确认测试环境：测试环境应符合测试要求，避免有干扰源或阻挡物影响测试结果。
3. 多次测试取平均值：由于天线性能可能受到环境和信号源的影响，建议进行多次测试，并取平均值以提高测试结果的准确性。
4. 定期校准：天线测试仪应定期进行校准，以确保测试结果的准确性和可靠性。
五、总结天线测试是确保无线通信系统正常运行的重要环节，本文介绍了一种天线测试方案。

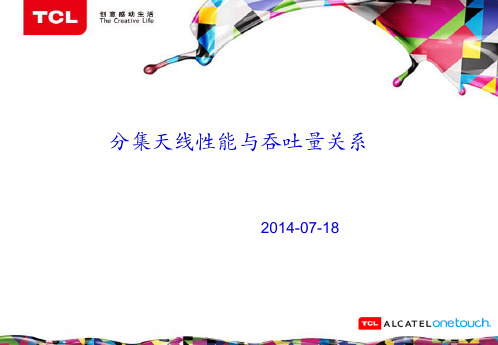

分集天线性能与吞吐量关系
160 Throughput
(Mbit/s)
140
120
0dB
-1dB
100
-2dB
-3dB
80
-4dB
-5dB
60
-6dB
-7dB
40
-8dB
副天线与主天线不
20
同差异数的曲线由
不同颜色标示
Downlink power level
0
（dBm） -80
-78
-76
-74
-72
-70
-68
-66
-64
-93 5.88 13.28 14.13 14.91 15.46 15.76 15.82 15.84 15.84 15.84 15.84 15.84 15.84 15.84 15.84 15.84 15.84
-94 0
0
0
0
0
0 0.01 0.9 9.4 15.11 15.84 15.83 15.84 15.84 15.84 15.84 15.84
-98 0
0
0
0
0
0
0
0
0
0
0
0
0 12.6 15.84 15.84 15.84
-99 0
0
0
0
0
0
0
0
0
0
0
0
0 0.98 15.84 15.84 15.84
-100 0
0
0
0
0
0
0
0
0
0
0
0
0
0 15.8 15.84 15.84
-101 0
0
0
0
天线辐射测试
天线辐射测试
天线辐射测试是通过对天线辐射功率进行测量，来评估天线辐射性能和安全性的过程。
在天线辐射测试中，常用的方法包括以下几种：
1. 直接功率测量法：利用功率计等仪器直接测量天线输出的辐射功率。
2. 堆积场法：将待测天线安装在电磁宿主中，通过在宿主中产生一个叠加的电磁场，通过测量场的幅度和相位，再反推出待测天线的辐射性能。
3. 标准天线方法：通过将待测天线与一个已知性能的标准天线进行对比，测量它们之间的辐射量差，以评估待测天线的辐射性能。
4. 收发通信测试方法：通过对天线进行发射和接收信号的测试，评估其辐射效果和通信质量。
天线辐射测试的目标是评估天线的辐射性能和安全性，以确保天线在实际使用中不会对人体和其他设备造成危害。
同时，天线辐射测试也可以用来验证天线设计的合理性和优化天线的性能。
4G网络测试基本概念
指标体系：
1、4G测试指标体系可分为业务类、覆 盖类、干扰类、调度类、接入类、移动 类6大类别指标，各类指标相互影响， 最终能够反映用户客观感知。
2、业务类指标与原有TDS评估保持一 致，本次将重点介绍其余5类数据业务 指标。
业务类指标
FTP下载速率 FTP上速速率 FTP掉线率 低速率占比
调度类指标
4G网络测试基本概念
4G网络测试基本概念-4G测试评估体系
4G测试评估体系依托现有“自动测试系统”，面向4G网络的特点，开展多场景、多网络、多业务的综合质量评价。通过“竞对指 标分析”、“业务与网络承载关联分析”等多种方法，分析定位4G网络在语音及数据业务、各级网络、业务平台方面存在的短板，挖掘 4G网络在规划、建设、维护、优化方面存在的不足，进而更好的提升4G网络品质！
SINR对吞吐量的影响
➢ RS-SINR与吞吐量具备强相关性，直接影响网络性 能，相对2/3G非全同频网络来说，同频组网的LTE网 络，不能只关注RSRP指标，而应在满足RSRP要求的 基础上，重点关注RS-SINR指标。
30 27.37
24.42 20
15.25
10
6.39
8.14
0
1.92
2.48
比例公平 （Proportional Fair）
结合CQI、用户优先级、业务等级、 过去的吞吐量计算代价，对用户进 拥有较高流量，且保持相对公平
行排队
实现复杂
14
4G网络测试基本概念-调度类指标
编码调制指标：反映信息传输的编码速率和调制方式
➢ 下行平均MCS＝各下行子帧MCS求和 / 下行MCS上报次数 ➢ 全带宽平均CQI＝全带宽CQI求和 / 全带宽CQI上报次数 ➢ 调制方式占比＝ 统计64QAM,16QAM,QPSK的调用次数占比
天线设计与测试标准
sward索沃德通讯技术有限公司索沃德天线设计和测试标准研发部及业务部培训材料2013-07-18天线设计前期考量1.Pattern制式/模式1Pattern2.Frequency / Bandwidth频率/带宽3. Structure/size 结构/尺寸3Structure/size4.VSWR/ smith 电压驻波比/史密斯图5.Gain ( Service area )效率/增益5Gain(Service area)6.TRP/TIS 功率/灵敏度(主天线) 7Mechanical Strength7.Mechanical Strength机械强度8.Cost成本索沃德天线分类• 1.WIFI天线线• 2.BT天线• 3.2G(GSM850+EGSM+DCS+PCS)天线43G(WCDMA+CDMA2K(EVDO)+TD-SCDMA)• 4.3G (WCDMA+CDMA2K(EVDO)+TD-SCDMA)天线• 5.GPS天线•目前开发项目：NFC近场天线By Frequency RangeFrequency (GHz)0.1------0.40.50.60.70.80.9…….. 1.4 1.5 1.61.0433/DVB UHF L band /GPS Frequency (GHz)1.7 1.8 1.92.0 2.1 2.2….. 2.4……... 5.0 6.0 ….8.02.5433/DVB UHF GSM850/900L-band / GPS FM By Application platform天线测试标准• 1.WIFI天线测试指标线测试指标• 2.BT天线测试指标• 3.3G天线测试指标• 4.GPS天线测试指标4GPS天线般要求24G 以下G 1.2 WIFI 天线电性能指标•VSWR ：WIFI 天线一般要求2.4G 频段的驻波比调试到2以下，5G 频段的驻波比要求在2.5以下•24G 频段效率一般在Efficiency ：2.4G 频段效率般在40%以上，5G 频段的效率要求高于35%•Average Gain ：2.4G 频段平均增益要求在-4.0dB 以上，5G 频段平均增益要求高于-4.5dB •OTA ：对于WIFI 天线的OTA 实测效果目前业界没有固定的标准，主流测试标准定义是掉包率（Packets Dropped Rate ）和信号强度（Signal St th ）像目前大部分平板电脑上安装的Wifi Strength ），像目前大部分平板电脑上安装的“Wifi 分析仪”的apk格式测试软体就是分析信号强度的一种最常用方法格式测试软体就是分析信号强度的种最常用方法21BT2.1 BT蓝牙天线模式• 2.4GHz。
4g测试方案
4g测试方案随着移动通信技术的不断发展，4G网络已经成为我们日常生活中不可或缺的一部分。
4G网络具有高速、高带宽、低延迟等优势，在各行各业都得到了广泛的应用。
为了保证4G网络的稳定性和性能，进行有效的4G测试是至关重要的。
本文将介绍一种适用的4G测试方案，确保网络的稳定运行。
一、测试目标与需求分析在制定4G测试方案之前，我们首先需要明确测试的目标和需求。
测试的目标是保证网络的稳定性和性能，需求则包括测试的内容和指标。
测试的内容主要包括网络连接的稳定性、数据传输速率、延迟等方面，指标则是评估网络性能的具体参数。
根据不同的应用场景和需求，我们可以制定相应的测试目标和需求分析。
二、测试环境搭建为了进行有效的4G测试，我们需要搭建相应的测试环境。
首先，需要准备一台或多台支持4G网络的设备，例如4G手机或4G调制解调器。
其次，需要在测试场地内部署4G基站，确保信号覆盖范围充足。
同时，还需要配置测试服务器和相应的测试工具软件，用于收集和分析测试数据。
通过搭建完善的测试环境，可以提高测试的准确性和可靠性。
三、测试方案选择在4G网络测试中，有多种测试方案可供选择。
根据测试的具体要求，我们可以选择合适的测试方案。
以下列举了几种常见的4G测试方案：1. 数据传输测试：通过测试4G网络的数据传输速率和稳定性，评估网络的性能。
可以使用不同大小的数据包进行测试，测量数据传输的吞吐量和丢包率等指标。
2. 延迟测试：测试数据从源端发送到目的端所需的时间，评估网络的延迟性能。
可以使用ping命令或专业的网络延迟测试工具进行测试，得出延迟的具体数值。
3. 移动性测试：测试设备在移动过程中4G网络的切换和恢复性能。
可以模拟设备在不同的网络环境下进行测试，例如从4G网络切换到3G网络或WiFi网络。
4. 覆盖测试：测试4G网络的覆盖范围和信号强度，评估网络在不同位置和地形条件下的覆盖情况。
可以使用手机信号检测软件或专业的网络测试仪器进行测试。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
手机4G分集天线的测试
用如下的方式可以测试分集天线的耦合接收灵敏度。
一、 测试设备：CMW500 + 藕合天线 + 仪器测试白卡，整体测试环境如下：
图一
二、 手机的连接方式：
手机装入测试白卡；用测试线连接主天线的天线测试口，如下图：
图2
三、CMW500进行如下设置：
1、发射端口设置成RF1COM,补偿设为30dB(为藕合天线的损耗，具体数
值依据设计的设备进行微调)，藕合天线接这个端口;
2、接收端口设置成RF2COM 补偿设为0.7dB(为测试线的损耗，具体数值
依据设计的设备进行微调)，手机接这个端口。
设置界面如下：
图3
四、手机放置在藕合天线上，然后开机，按通常的射频测试方式操作就
可以测试4G分集天线的接收灵敏度；
‐‐‐‐‐‐Andy20180601‐‐‐‐‐‐‐。
