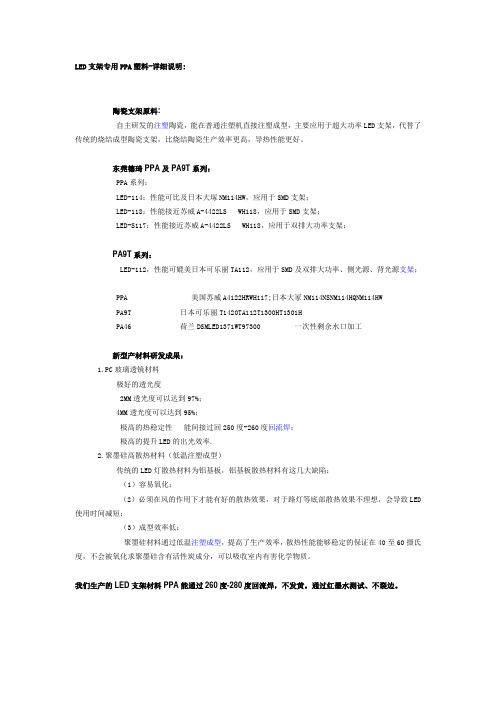

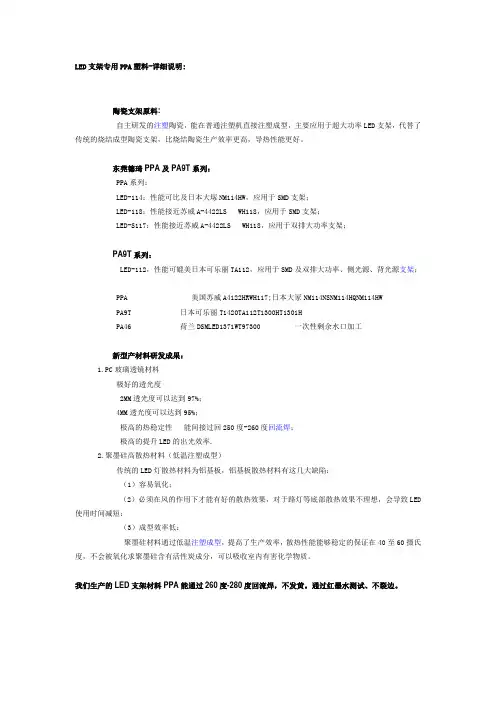

LED支架专用PPA塑料
LED支架专用PPA塑料-详细说明:陶瓷支架原料:自主研发的注塑陶瓷，能在普通注塑机直接注塑成型，主要应用于超大功率LED支架，代替了传统的烧结成型陶瓷支架，比烧结陶瓷生产效率更高，导热性能更好。
东莞德琦PPA及PA9T系列：PPA系列：LED-114：性能可比及日本大塚NM114HW，应用于SMD支架；LED-118：性能接近苏威A-4422LS WH118，应用于SMD支架；LED-S117：性能接近苏威A-4422LS WH118，应用于双排大功率支架；PA9T系列：LED-112，性能可媲美日本可乐丽TA112，应用于SMD及双排大功率、侧光源、背光源支架；PPA 美国苏威A4122HRWH117;日本大冡NM114NSNM114HQNM114HWPA9T 日本可乐丽T1420TA112T1300HT1301HPA46 荷兰DSMLED1371WT97300 一次性剩余水口加工新型产材料研发成果：1.PC玻璃透镜材料极好的透光度2MM透光度可以达到97%；4MM透光度可以达到95%；极高的热稳定性能间接过回250度-260度回流焊；极高的提升LED的出光效率.2.聚墨硅高散热材料（低温注塑成型）传统的LED灯散热材料为铝基板，铝基板散热材料有这几大缺陷：（1）容易氧化；（2）必须在风的作用下才能有好的散热效果，对于路灯等底部散热效果不理想，会导致LED使用时间减短；（3）成型效率低：聚墨硅材料通过低温注塑成型，提高了生产效率，散热性能能够稳定的保证在40至60摄氏度，不会被氧化求聚墨硅含有活性炭成分，可以吸收室内有害化学物质。
我们生产的LED支架材料PPA能通过260度-280度回流焊，不发黄。
通过红墨水测试、不裂边。
2024年HTCC陶瓷基板市场发展现状
2024年HTCC陶瓷基板市场发展现状概述陶瓷基板是一种多层结构的一体化电子组件，作为一种重要的电子材料，已经广泛应用于电子产品的制造和封装过程中。
其中，HTCC陶瓷基板因其高温陶瓷材料的特性，在高温、高频等特殊环境下的应用越来越受到关注。
HTCC陶瓷基板的特点1.优异的导热性能：HTCC陶瓷基板具有良好的导热性能，能够有效将集成电路产生的热量分散，确保电子产品的正常运行。
2.优良的机械性能：HTCC陶瓷基板具有高硬度、低热膨胀系数等特点，可以在高温、高压等恶劣条件下保持稳定的性能。
3.卓越的尺寸稳定性：HTCC陶瓷基板的线膨胀系数比金属基板更低，能够减少因温度变化导致的尺寸变化，提高电子器件的可靠性。
4.良好的耐化学性：HTCC陶瓷基板能够抵御酸、碱等化学物质的腐蚀，保护电子器件免受外界环境的侵蚀。
HTCC陶瓷基板的应用领域HTCC陶瓷基板在各个领域中有着广泛的应用，主要包括以下几个方面：1. 无线通信HTCC陶瓷基板广泛应用于无线通信设备制造中，如天线射频模块、微波放大器等。
其良好的高频特性和导热性能，能够有效提高通信设备的性能和稳定性。
2. 功能陶瓷器件HTCC陶瓷基板广泛应用于功能陶瓷器件的制造中，如传感器、低温共烧陶瓷电容器等。
其尺寸稳定性和化学稳定性，使得这些器件能够在复杂的环境下正常工作。
3. 汽车电子HTCC陶瓷基板在汽车电子领域有着广泛的应用，如发动机控制模块、电池管理系统等。
其高温稳定性和耐化学性，能够满足汽车电子产品在苛刻的工作条件下的要求。
4. LED封装HTCC陶瓷基板在LED封装中的应用越来越普遍，如LED照明模块、光电耦合器等。
其导热性能和机械性能，能够提高LED的散热效果和可靠性。
2024年HTCC陶瓷基板市场发展现状目前，全球HTCC陶瓷基板市场正在快速发展。
以下是市场发展现状的几个方面：1. 市场规模不断扩大随着电子产品市场的扩大和技术的进步，HTCC陶瓷基板的需求不断增加。
led陶瓷荧光片制作工艺
LED陶瓷荧光片制作工艺1. 简介LED陶瓷荧光片是一种新型的发光材料，具有高亮度、高效能、长寿命等优点，被广泛应用于照明、显示、电子产品等领域。
本文将介绍LED陶瓷荧光片的制作工艺，包括原材料准备、工艺流程和关键步骤等内容。
2. 原材料准备LED陶瓷荧光片的制作过程需要准备以下原材料：2.1 陶瓷基板陶瓷基板是LED陶瓷荧光片的载体，通常采用氧化铝陶瓷或氮化铝陶瓷材料制成。
陶瓷基板应具有良好的导热性能和机械强度，以保证LED元件的工作稳定性和可靠性。
2.2 发光材料发光材料是LED陶瓷荧光片的关键组成部分，常用的发光材料有硒化锌、硫化锌等。
发光材料的选择应考虑其发光效率、发光波长以及对电子元件的兼容性等因素。
2.3 封装材料封装材料用于将LED芯片和发光材料固定在陶瓷基板上，并提供保护和导热功能。
常用的封装材料有环氧树脂、硅胶等。
3. 工艺流程LED陶瓷荧光片的制作工艺主要包括以下步骤：3.1 陶瓷基板制备首先，将陶瓷粉末与有机粘结剂混合，并通过成型工艺将其成型为所需形状的陶瓷基板。
然后，将成型后的陶瓷基板进行烧结，以提高其致密度和机械强度。
3.2 发光材料制备将发光材料与粘结剂混合，并通过涂覆或印刷等工艺将其均匀地涂覆在陶瓷基板的特定位置上。
然后，将涂覆后的陶瓷基板进行烘烤，使发光材料与基板充分结合。
3.3 封装将LED芯片和封装材料固定在陶瓷基板上。
首先，在陶瓷基板上涂覆封装材料，并将LED芯片放置在封装材料上。
然后，通过热压或固化等工艺将LED芯片和封装材料牢固地固定在陶瓷基板上。
3.4 测试和修整对制作好的LED陶瓷荧光片进行测试，检查其发光效果和电气性能。
如果发现问题，需要进行修整，如重新涂覆发光材料或更换LED芯片等。
3.5 包装和质检对合格的LED陶瓷荧光片进行包装，并进行质量检验。
包装通常采用防静电袋和泡沫箱等方式，以保护LED陶瓷荧光片的完整性和安全性。
质检包括外观检查、光电参数测试等环节，以确保LED陶瓷荧光片符合相关标准和要求。
led陶瓷基板导热系数
led陶瓷基板导热系数
LED陶瓷基板的导热系数是指在稳定传热条件下，1m厚的陶瓷基板，在上下两侧表面的温差为1度（K，C）时，通过1m2面积传递的热量。
导热系数（热导率）反映了介质或介质间的传热能力的大小，单位为W/m·K（瓦特每米·开尔文）。
至于具体的导热系数数值，会根据不同的陶瓷材料、制备工艺等因素而有所不同。
例如，常见的氧化铝（Al2O3）陶瓷基板的导热系数一般在10-20W/m·K左右，而氮化铝（AlN）陶瓷基板的导热系数可以达到30W/m·K以上。
需要注意，LED陶瓷基板的导热系数不仅与材料本身有关，还受到加工精度、表面处理等因素的影响。
在实际应用中，为了提高LED陶瓷基板的导热性能，通常需要选择高导热材料、优化制备工艺，并采取适当的散热设计来增加热传导效率。
至于测试方法，一般采用热阻测试分析仪来测量LED陶瓷基板的导热系数。
热阻测试分析仪通过在不同温度下测量热流经过基板时的电阻变化，从而计算出导热系数。
常见的
测试方法有稳态法、非稳态法、热线法等。
测试时需要将陶瓷基板置于恒温环境中，通过加热器和温度传感器测量基板两侧的温度差，并根据热阻公式计算导热系数。
总之，LED陶瓷基板的导热系数是一个重要的性能指标，影响着LED器件的散热性能和可靠性。
在实际应用中，需要根据具体需求选择合适的陶瓷基板材料和制备工艺，并进行相应的测试和分析，以保证LED器件的性能和寿命。
以上是关于LED陶瓷基板导热系数的一些基本知识和概述，希望对您有所帮助。
如果您有其他具体的问题或需要进一步的信息，请随时提问。
2023年氮化物陶瓷行业市场环境分析
2023年氮化物陶瓷行业市场环境分析氮化物陶瓷是一种高性能陶瓷材料，具有优异的机械性能、热学性能、化学稳定性和电学性能。
近年来，随着新一代信息技术、汽车工业、航空航天工业等先进制造业的迅猛发展，氮化物陶瓷市场规模不断扩大。
市场需求氮化物陶瓷的主要应用领域有光电子、航空航天、汽车工业、半导体制造、医疗器械等。
在光电子领域，氮化铝陶瓷用于制造LED照明和光伏电池，具有优异的光学性能和热学性能；在航空航天领域，氮化硅陶瓷常用于制造高温、高压和高速的气动部件，具有优异的耐热性和耐腐蚀性；在汽车工业领域，氮化硼陶瓷用于替代金属材料制造发动机和刹车系统的部件，具有轻量化和高耐磨性的特点；在半导体制造领域，氮化铝陶瓷用于制造晶圆陶瓷架和腔体等耐腐蚀设备，具有优异的耐磨性和化学稳定性；在医疗器械领域，氮化钛陶瓷用于制造人工关节和牙科修复材料，具有高生物相容性和耐腐蚀性。
市场竞争目前，全球氮化物陶瓷市场主要分布在美国、日本、欧洲等发达国家，在中国和韩国等新兴制造业国家也有一定的应用规模。
这些国家和地区的氮化物陶瓷企业具有较高的技术实力和市场占有率。
其中，日本松下电器、美国3M公司、德国理光、韩国三星等跨国企业在氮化物陶瓷领域占据主导地位。
在国内市场，制陶行业技术门槛较低，大量小型企业参与竞争。
但是，这些企业技术和规模有限，主要追求低价竞争，对市场格局和行业可持续发展造成一定的压力。
在关键技术、产品规格和质量能力方面，国内氮化物陶瓷企业与国外企业存在较大差距。
此外，氮化物陶瓷是一种高附加值产品，需求量大、市场空间广阔，存在较大的发展潜力，对于具备高端技术、品牌优势、公信力和稳定供应能力的企业来说，市场前景广阔。
市场前景随着全球经济的快速发展和产业结构的调整，氮化物陶瓷市场将保持较快的增长速度。
特别是在新一轮科技革命和产业升级的背景下，氮化物陶瓷作为先进制造业中不可或缺的高科技材料，在下游应用行业的需求增长和多样化趋势下，市场前景可观。
发光材料综述范文
发光材料综述范文引言：发光材料是指能够在外界作用下转换能量并产生发光现象的一类材料。
发光材料广泛应用于照明、显示、传感、生物医学和安全等领域。
本文将对常见的发光材料进行综述，包括有机发光材料、无机发光材料和半导体发光材料。
一、有机发光材料有机发光材料是指由有机化合物构成的能够发出光的材料。
其中最常见的有机发光材料是有机荧光材料和有机电致发光材料。
有机荧光材料具有很高的发光效率和色纯度，常用于有机发光二极管（OLEDs）和有机太阳能电池等器件中。
有机电致发光材料通过在外加电场作用下产生电子与空穴的复合，从而发出光。
有机电致发光材料的发光机制复杂，但具有优秀的发光性能，适用于显示和照明应用。
二、无机发光材料无机发光材料是指由无机化合物构成的能够发光的材料。
常见的无机发光材料包括磷光体、发光陶瓷和荧光粉等。
磷光体具有优异的发光性能和热稳定性，是目前最常用的发光材料之一、发光陶瓷是将发光颜料添加到陶瓷材料中制成的一种发光材料，具有较高的亮度和发光稳定性。
荧光粉能够将紫外光转换为可见光，广泛应用于荧光灯、LED照明和显示器件中。
三、半导体发光材料半导体发光材料基于半导体材料，通过外加电场或注入电流等方式产生发光。
最常见的半导体发光材料是氮化物、砷化物和磷化物等。
氮化物发光材料具有高亮度、高发光效率和高热稳定性，是白光LED的重要材料。
砷化物发光材料在红外光领域具有广泛的应用，例如红外激光器和红外检测器。
磷化物发光材料在高功率LED和激光二极管中有着重要的地位。
四、发光材料的应用发光材料在照明、显示、传感、生物医学和安全等领域有着广泛的应用。
在照明领域，发光材料可用于制造高效节能的LED照明产品。
在显示领域，发光材料可用于制造OLED显示屏和液晶显示背光源。
在传感领域，发光材料可用于制造生物传感器和化学传感器。
在生物医学领域，发光材料可用于生物成像和药物传递等应用。
在安全领域，发光材料可用于制造防伪标识和荧光染料。
氧化铝在陶瓷基板中的应用
氧化铝，又称氧化铝，是一种用途广泛的材料，在各行各业都有广泛的应用。
氧化铝最重要的应用之一是在陶瓷基板行业，用于制造高性能电子元件。
陶瓷基板是集成电路、电源模块和LED 等电子设备的重要组成部分。
它们为电子元件提供了稳定的基础，并保护它们免受机械应力、湿气和其他环境因素的影响。
氧化铝由于其优异的机械、热和电性能，是制造陶瓷基板的首选材料。
氧化铝基陶瓷基板与其他材料相比具有许多优点。
它们具有高熔点、优良的导热性和高电绝缘性能。
这使得它们非常适合用于电气绝缘至关重要的高温应用，例如电源模块和高压组件。
氧化铝基材还具有化学惰性，这意味着它们不受大多数酸、碱或有机溶剂的影响。
这使得它们非常适合在恶劣的化学环境中使用，例如化学加工厂或石油和天然气精炼厂。
氧化铝在陶瓷基板行业的使用促进了新型电子元件的开发。
例如，陶瓷基板可用于制造比传统LED 模块效率更高、寿命更长的大功率LED 模块。
它们还用于汽车应用，例如传感器和控制单元，它们在恶劣环境中提供可靠的性能。
总之，氧化铝是陶瓷基板行业必不可少的材料，用于制造高性能电子元件。
其独特的机械、热和电性能组合使其成为广泛应用的理想材料。
随着新的电子设备和技术的不断发展，未来对氧化铝基陶瓷基板的需求可能会增加。
半导体陶瓷的现状和未来
半导体陶瓷的现状和未来半导体陶瓷的现状和未来1. 介绍在现代科技领域中，半导体陶瓷作为一种重要的材料，广泛应用于电子、光电和热学等领域。
本文将探讨半导体陶瓷的现状以及未来的发展前景。
2. 现状2.1 材料特性半导体陶瓷具有一系列优异的物理和化学特性，如高温稳定性、优良的电绝缘性和机械强度。
这些特性使得半导体陶瓷成为高温电子元件和热敏电阻的理想选择。
2.2 应用领域目前，半导体陶瓷已广泛应用于各个领域。
在电子领域，半导体陶瓷被用于制造半导体设备、集成电路封装和导电粘结剂等。
在光电领域，半导体陶瓷被应用于激光器、光波导和红外传感器等。
半导体陶瓷还在热学领域中用于热敏电阻、热电偶和陶瓷加热元件等。
3. 未来发展3.1 新材料研究未来，随着科技的不断进步，研究人员将继续探索新型半导体陶瓷材料。
这些新材料可能具有更高的导电性、更好的热导性和更低的能耗。
通过研究新材料，我们有望开发出更高效、更稳定的半导体陶瓷，为各个领域带来更大的发展机遇。
3.2 制备工艺改进在半导体陶瓷的制备工艺方面，研究人员也将继续改进现有的方法，以提高制备效率和质量。
采用先进的高温制备技术和精密的控制方法，可以更好地控制半导体陶瓷的晶体结构和物理性能。
3.3 应用拓展除了传统的电子、光电和热学领域，半导体陶瓷还有着广阔的应用前景。
在能源领域，半导体陶瓷可以应用于电池、太阳能电池板和燃气涡轮机等。
在医疗领域，半导体陶瓷可以用于人工关节和可植入医疗器械等。
随着技术的不断进步，半导体陶瓷有望在更多领域发挥作用，推动科技的进步。
4. 总结和展望半导体陶瓷作为一种重要的材料，在现代科技领域中发挥着重要作用。
目前，半导体陶瓷已广泛应用于电子、光电和热学等领域，但仍有许多发展空间。
未来，研究人员将继续研究新材料、改进制备工艺，以及拓展半导体陶瓷的应用领域。
这将为各个领域带来更多的发展机遇，并推动科技的进步。
5. 个人观点和理解在科技快速发展的时代，半导体陶瓷作为一种重要的材料，具有广阔的发展前景。
led灯材料
led灯材料LED灯材料。
LED灯是一种新型的照明产品，它具有节能、环保、寿命长等优点，因此受到了越来越多消费者的青睐。
而LED灯的性能和品质很大程度上取决于LED灯的材料。
在本文中，我们将详细介绍LED灯的材料，包括LED芯片、散热材料、封装材料等，希望能够对LED灯的选择和使用提供一些帮助。
首先，我们来说说LED芯片。
LED芯片是LED灯的核心部件，它的质量直接影响LED灯的亮度、色彩和寿命。
目前市场上常见的LED芯片主要有砷化镓（GaAs）、磷化铝（AlInP）、氮化镓（GaN）等材料。
其中，氮化镓LED芯片具有较高的亮度和较长的寿命，是目前LED灯中应用最为广泛的一种芯片材料。
其次，散热材料也是LED灯中非常重要的一部分。
LED灯在工作过程中会产生热量，如果不能及时散热，就会影响LED灯的亮度和寿命。
因此，选择适合的散热材料至关重要。
常见的LED散热材料有铝基板、铜基板、陶瓷基板等。
铝基板是一种性能较好的散热材料，它具有良好的导热性能和较低的成本，因此被广泛应用于LED灯的散热中。
另外，封装材料也是LED灯中不可忽视的一环。
LED灯的封装材料不仅影响LED灯的外观和耐用性，还直接关系到LED灯的防水、防尘等性能。
常见的LED 封装材料有环氧树脂、硅胶等。
环氧树脂具有良好的耐高温性能和机械强度，适合用于LED灯的封装；而硅胶具有良好的耐候性和耐化学性能，适合用于户外LED 灯的封装。
除了以上提到的核心材料外，LED灯的材料还包括基板材料、导电材料、封装胶水等。
这些材料的选择和使用直接关系到LED灯的性能和品质。
因此，在选择LED灯时，消费者不仅要关注LED灯的外观和价格，还要重视LED灯的材料和工艺。
只有选择合适的材料，才能保证LED灯的品质和性能。
综上所述，LED灯的材料是影响LED灯品质和性能的关键因素。
选择合适的LED芯片、散热材料、封装材料等，才能保证LED灯具有较高的亮度、较长的寿命和良好的稳定性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
陶瓷材料在LED照明中的应用 引言
LED是一种新型固态光源，自问世以来受到了极大的关注。它的发光机理是靠PN结中的电子在能带间跃迁产生光能。在外电场的作用下，电子与空穴的辐射复合发生电致作用，一部分能量转化为光能，无辐射复合产生的晶格震荡将其余能量转化为热能。
目前LED的发光效率仅20%~30%，其余能量大多转化为热能，大量的热能需要及时地散发出去，否则将会使LED的寿命减少，甚至永久性失效。所以，在LED快速发展的同时，人们也不断进行着LED散热新技术的研究。
金属铝材凭借着密度小、热导率高、表面处理技术成熟的优势，一直占据着LED照明主体材料的市场。随着人们对安全性能要求的提高，铝材的导电性成为其一道致命的伤疤，为了提高LED照明灯具（下文简称为LED灯具）的使用安全性，电绝缘材料引起了人们的重视。
开始崭露头角的电绝缘材料有陶瓷材料和高热导塑料。人类对陶瓷材料的使用已有几千年了，现代技术制备的陶瓷材料有着绝缘性好、热导率高、红外辐射率大、膨胀系数低的特点，完全可以成为LED照明的新材料。目前，陶瓷材料主要用于LED封装芯片的热沉材料、电路基板材料和灯具散热器材料。高热导塑料凭借着其优良的电绝缘性和低密度值，高调地进入了散热材料市场，现阶段由于价格高，应用率不大。本文主要讨论陶瓷材料在LED照明中的应用技术。
1 陶瓷材料的传热机理
陶瓷属于非金属材料，晶体结构中没有自由电子，具有优秀的绝缘性能。它的传热属于声子导热机理，当晶格完整无缺陷时，声子的平均自由程越大，热导率就越高。理论表明，陶瓷晶体材料的最大导热系数可高达320W/mK。
一般认为，在影响陶瓷材料导热率的诸多因素中，结构缺陷是主要的影响因素。在烧结的过程中，氧杂质进入陶瓷晶格中，伴随着空位、位错、反相畴界等结构缺陷，显着地降低了声子的平均自由程，导致热导率降低。现代陶瓷技术通过生成第二相，把氧固定在晶界上，减少了氧杂质进入晶格的可能性，随着晶界处的氧浓度大大降低，晶粒内部的氧自发扩散到晶界处，使晶粒基体内部的氧含 量降低，缺陷的数量和种类减少，从而降低声子散射几率，增加声子的平均自由程。由于制备技术的不同，陶瓷材料的热导率也不一样，常用陶瓷材料的导热系数如表1所示。
陶瓷材料的热导率与添加剂含量也有着密切的关系。河北工业大学的梁广川等人对稀土氧化物Y2O3含量与密度和导热率的关系也做了实验研究。他们采用的一种氮化铝（AlN）陶瓷粉体为：平均粒度3m，氧杂质含量0.97wt%，添加剂为纯度99.95%的Y2O3。
经过常压氮气环境烧结、抛光（光洁度0.25m）处理，粉体的Y2O3含量和导热系数关系如图1所示。由图1可知，添加适量的稀土氧化物Y2O3可以使氮化铝陶瓷的导热系数达到160W/mK左右，已经超过了压铸铝材ADC12的导热系数（ADC12的导热系数为96.2W/mK），完全可以用作散热器的制作材料。
氮化铝陶瓷膨胀系数较低、导热系数高，常作为芯片封装的热沉。LED散热的一大瓶颈为电路基板，普通铝基板的导热系数仅1.0~2.5W/mK，不到陶瓷基板（如图2）的20%，采用陶瓷基板可以大幅度地降低LED的PN结温度（下文将简称为结温）。
陶瓷电路基板可以通过流延法或共晶烧结制成，但价格较高，大规模应用为时尚早；陶瓷用作芯片封装的热沉部件，因几何结构简单，一些LED封装厂商已 开始使用。上述二者主要是利用材料的导热性能将热量传导到散热器上，几乎不用考虑如何将热量散发到空气中，设计时关心的是它的导热系数。
LED灯具的散热器用于将热量散发到周围的空间中，散热器常采用氧化铝（Al2O3）陶瓷材料（样灯如图3所示）。氧化铝陶瓷价格便宜，技术成熟，采用压铸烧结技术，设计自由度大，价格较低，现阶段得到一定规模的应用，下文将对此进行详细分析。
2 陶瓷材料的热辐射机理
我们知道，热交换的基本途径为：传导、对流和辐射。为了有效散热，人们常通过减少热流途径的热阻和加强对流系数来实现，往往忽略了热辐射。LED灯具一般采用自然对流散热，散热器将LED产生的热量快速传递到散热器表面，由于对流系数较低，热量不能及时地散发到周围的空气中，导致表面温度升高，LED的工作环境恶化。提高辐射率可以有效地将散热器表面的热量通过热辐射的形式带走，一般铝制散热器通过阳极氧化来提高表面辐射率，陶瓷材料本身可以具有高辐射率特性，不必进行复杂的后续处理。
陶瓷材料的辐射机理是由随机性振动的非谐振效应的二声子和多声子产生。高辐射陶瓷材料如碳化硅、金属氧化物、硼化物等均存在极强的红外激活极性振动，这些极性振动由于具有极强的非谐效应，其双频和频区的吸收系数，一般具有100~100cm-1数量级，相当于中等强度吸收区在这个区域剩余反射带的较低反射率，因此，有利于形成一个较平坦的强辐射带。
一般来说，具有高热辐射效率的辐射带，大致是从强共振波长延伸到短波整个二声子组合和频区域，包括部分多声子组合区域，这是多数高辐射陶瓷材料辐射带的共同特点，可以说，强辐射带主要源于该波段的二声子组合辐射。除少数例外，一般辐射陶瓷的辐射带集中在大于5m的二声子、三声子区。因此，对于红外辐射陶瓷而言，1~5m波段的辐射主要来自于自由载流子的带内跃迁或电子从杂质能级到导带的直接跃迁，大于5m波段的辐射主要归于二声子组合辐射。
刘维良、骆素铭对常温陶瓷红外辐射做了研究，测试的陶瓷样品红外辐射率约0.82~0.94，对不同表面质量的远红外陶瓷釉面也进行了测试，辐射率约0.6~0.88，并从陶瓷断口SEM照片中得出远红外陶瓷粉在釉中添加量为10wt%时的辐射性能、釉面质量、颜色和成本较佳，其辐射率达到了0.83，其他性能均达到国家日用瓷标准要求。崔万秋、吴春芸对低温远红外陶瓷块状样品进行了测试，红外辐射率为0.78~0.94。李红涛、刘建学研究发现，常温远红外陶瓷辐射率一般可达0.85，国外Enecoat釉涂料最高辐射率可达0.93~0.94。众多研究均表明，陶瓷材料或釉面本身具有很高的红外辐射率，是其替代传统铝制散热器的一大重要参数。
3 氧化铝陶瓷材料的LED照明灯具研究
3.1 陶瓷LED灯具实验测试 氧化铝陶瓷的导热系数与氧化铝的成分（纯度）有很大的关系（如表2所示）。常用的Nom.95%氧化铝陶瓷（简称为95陶瓷）导热系数约22.4W/mK，耐压10kV/mm，由此制成LED灯具的样品如图4所示。
灯具型号为GU10，外形尺寸49.5mm×50mm，鳍片散热器和灯座均采用95陶瓷材料，并通过螺纹连接。
灯具安装三颗Handson（汉德森）LED光源，内置恒流驱动电源，总消耗功率约3.55W，采用透镜配光，总光通量约150lm。
由于LED的结温不能直接测得，常采用间接测试法，目前主要有2种： ①电参数法：LED随着结温的上升，两端电压呈线性降低，比例系数K的典型值为4mV/℃，结温可按式（1）进行计算；②热电偶间接测试法：通过测试LED焊脚的温度sp间接得到结温值，此时结温可按式（2）进行计算。
式中：为结温，0为初始温度，K为比例系数，△F为电压变化的绝对值。
式中：为结温，sp为LED焊脚的温度，th为PN结到焊脚的平均热阻，为芯片功率。
本次进行温度测试的方法为热电偶测试法。LED焊脚测试点为两处，灯体散热器测试点为三处，环境温度采用两根热电偶测试，测试结果如表3所示。
3.2 陶瓷LED灯具和铝制压铸LED灯具的计算机仿真 为了研究和设计陶瓷LED灯具，我们借助计算机软件进行仿真分析。本次采用的流场分析软件为Flo-EFD（简称EFD，EngineeringFluidDynamics），EFD为NIKA的旗舰产品，主要用于汽车、航空航天、机械、船舶、电子通讯、医疗 器械、能源化工、暖通、流体控制设备、LED半导体行业等。软件可进行各种LED封装产品、航空航天灯、各种节能灯、LED发光管、车用灯具、显示屏等的热分析。
为便于与实验测试进行比较，计算机仿真分析时，将环境温度设为15℃，得到的温度分布如图5所示（为便于查看，隐藏了透镜及其固定部分）。为了比较95陶瓷灯具与铝制压铸灯具的热学性能，通过计算机仿真得到的温度分布如图6所示（灯具散热器材料为铝合金ADC12，灯座为PBT塑料，其余参数不变。）
3.3 结果分析 陶瓷灯具的灯座为95陶瓷材料（铝制压铸灯具的灯座为PBT塑料），各部件得到了充分的利用。实验测试时，1.0h基本达到热平衡，环境温度的算术平均值约14.4℃，将实验测试和计算机仿真的温度分布值进行分析比较，结果见表4所示。
计算机分析结果显示，自然对流情况下，95陶瓷灯具的热学性能不亚于铝制压铸灯具，陶瓷灯具可以充分利用各个零部件的几何特征，所以灯具的整体温度降低到了较低水平。
4 陶瓷材料用于LED照明灯具的前景
陶瓷的使用具有悠久的历史，现代工艺制备的陶瓷材料导热率较高，空气自然对流下，完全可以充当LED照明灯具的散热材料。氮化铝陶瓷可以直接作为封装晶架或线路层；氧化铝陶瓷价格便宜，烧结技术成熟，可釉成不同颜色，由于其电绝缘性能优良，并耐酸碱性，受到很多客户的青睐。但是，陶瓷材料并不是完美无瑕的，陶瓷散热器鳍片不能太薄（厚度≥1.5mm），密度稍大（约为铝的1.5倍），中高应力下会产生裂纹，无釉表面容易污染等。
总的来说，陶瓷材料用于LED的前景良好，特别适于体积较小的照明灯具。
