大华磁盘阵列配置说明
Macrostor 1000系列 MS1000I-G2磁盘阵列配置手册V1.5
Macrostor 1000系列磁盘阵列MS1000I-G2《用户使用手册》V1.5声明北京威视数据系统有限公司 2010年版权所有。
如未事先得到北京威视数据系统有限公司的任何书面许可，手册中任何部分都不得进行复制，或以任何形式、任何手段进行转载。
北京威视数据系统有限公司对本手册未作任何形式的担保，包括对具体用途的商品性和适用性的隐含担保。
北京威视数据系统有限公司对本材料中可能出现的任何错误都不承担任何责任。
本公司对文件中的资讯有最终解释权，如有变更，恕不另行通知。
手册中涉及第三方的品牌和名称，产权均属于他们相应的拥有者。
Macrostor®为北京威视数据系统有限公司的注册商标。
北京威视数据系统有限公司联系地址：北京市海淀区中关村南大街17号韦伯时代中心C座5层邮政编码：100081电话号码：86-10-88570022传真号码：86-10-62702002公司网址：目录1产品介绍 (6)1.1产品特性 (6)1.2术语 (6)1.3RAID级别简要介绍 (6)2 开始 (8)2.1开始之前 (8)2.2iSCSI介绍 (8)2.3NAS介绍 (10)2.4管理方式 (10)2.4.1Web用户界面 (11)2.4.2串口控制台 (11)2.4.3远程控制——安全shell (12)2.5系统监控 (12)2.5.1系统蜂鸣器 (12)2.5.2LED (12)3WEB图形用户界面指导 (14)3.1图形用户界面层次 (18)3.2登陆 (19)3.3卷设置 (19)3.3.1物理磁盘 (20)3.3.2RAID组 (21)3.3.3用户数据卷 (21)3.3.4应用示例 (22)3.4iSCSI设置 (26)3.4.1卷映射 (27)3.4.2Node (27)3.4.3Session (28)3.4.4CHAP账号 (28)3.4.5应用示例 (28)3.5NAS设置 (29)3.5.1NAS卷 (30)3.5.2用户组 (30)3.5.3用户 (30)3.5.4CIFS共享 (31)3.5.5NFS共享 (31)3.5.6应用示例 (32)3.6系统配置 (36)3.6.1管理员设置 (37)3.6.2网络设置 (37)3.6.3系统信息 (37)3.6.4系统升级 (38)3.6.5系统日志 (39)3.6.6设备参数 (39)3.6.7关机和重启 (40)4ISCSI卷主机端配置 (41)4.1安装及配置initiator软件for windows (41)4.2访问磁盘阵列存储空间 (44)4.3安装及配置initiator软件for linux (44)5CIFS和NFS共享访问 (48)5.1CIFS共享访问 (48)5.1.1在Windows下访问CIFS共享 (48)5.1.2在Linux下访问CIFS共享 (49)5.2NFS共享访问 (50)5.2.1在Linux下访问NFS共享 (50)5.2.2在Windows下访问NFS共享 (50)6服务支持 (51)安全使用说明1．请在使用之前,花点时间阅读说明书并且在阅读后保存此说明书。
大华报警主机配置说明文档

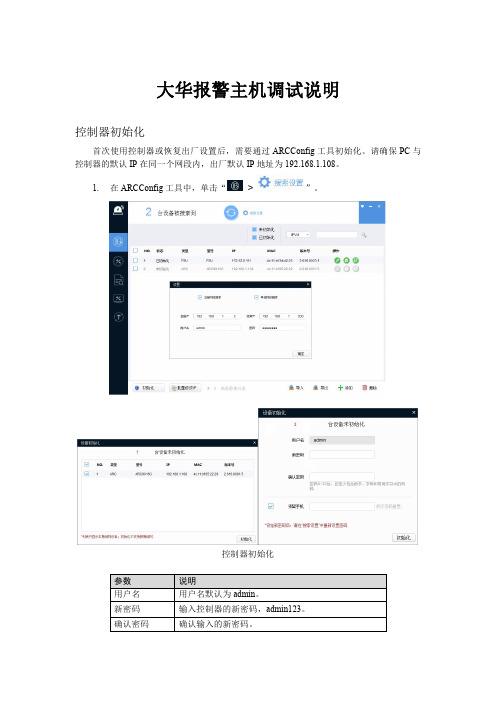

大华报警主机调试说明控制器初始化首次使用控制器或恢复出厂设置后，需要通过ARCConfig工具初始化。
请确保PC与控制器的默认IP在同一个网段内，出厂默认IP地址为192.168.1.108。
1.在ARCConfig工具中，单击“>”。
控制器初始化参数说明预留手机不需要预留手机，取消该选项。
单击“初始化”。
初始化完成后，系统显示如下图所示。
表示初始化成功；表示初始化失败，单击图标可以查看详细信息。
1．登录步骤1在“配置软件”文件夹下，打开应用程序“AlarmDevice”。
系统显示“网络SDK演示程序”界面，如下图所示。
步骤2输入“设备地址”、“端口号”、“用户名”和“密码”，单击“登入”。
●首次登录前，必须确保所使用的PC与控制器处于同一网段内。
●默认端口号为37777，默认用户名和密码均为admin123（已修改后）2．时间设置在主界面“控制&查询”下拉列表框中选择“设备时间”。
单击“控制&查询”,系统显示“设备时间设置”界面，如下图所示。
单击“获取”，可查看控制器当前时间。
首次进入该界面时，显示的是PC时间。
设置日期和时间单击“设置”，完成配置。
3．开关量防区配置配置本地报警输入通道、防区、传感器类型及报警联动等参数。
在主界面“配置”下拉列表框中选择“开关量防区配置”。
单击“配置”，如下图。
1防区单击“确定”，完成联动设置。
返回到“开关量防区配置”界面。
单击“设置”，完成开关量防区所有配置。
2防区其他几页参数参照1防区4．布撤防使能配置在主界面“配置”下拉列表框中选择“单防区/子系统布撤防使能”。
单击“配置”。
系统显示“布撤防使能”界面，如下图所示。
将布撤防使能开启。
单击“设置”，完成配置。
5．报警子系统配置在主界面“配置”下拉列表框中选择“报警子系统”。
单击“配置”。
系统显示“报警子系统配置”界面，如下图所示。
设置序号1，名称自定义，如XX网点报警子系统，防区选择点击，将1-16系统勾选。
大华DSS7016_管理端操作手册_V1.2.0_20131108
DSS7016管理端操作手册V1.2.0浙江大华技术股份有限公司前言概述本文档详细描述了DSS7016管理端的菜单界面、设备管理、用户管理、日常操作等内容。
符号约定在本文中可能出现下列标志，它们所代表的含义如下：符号说明表示有高度潜在危险，如果不能避免，会导致人员伤亡或严重伤害。
表示有中度或低度潜在危险，如果不能避免，可能导致人员轻微或中等伤害。
表示有潜在风险，如果忽视这些文本，可能导致设备损坏、数据丢失、设备性能降低或不可预知的结果。
表示静电敏感的设备。
防静电表示高压危险。
电击防护表示强激光辐射。
激光辐射表示能帮助您解决某个问题或节省您的时间。
表示是正文的附加信息，是对正文的强调和补充。
目录前言 (i)概述 (i)符号约定 (i)目录 (ii)1概述 ...............................................................- 1 -1.1产品简介 ...................................................................- 1 -1.2系统组网 ...................................................................- 1 -1.3配置要求 ...................................................................- 2 -2配置流程 ...........................................................- 4 -3登录系统 ...........................................................- 5 -3.1登录管理员端界面 ...........................................................- 5 -3.2常用按钮 ...................................................................- 6 -4配置系统参数 . .......................................................- 8 -5管理设备 (11)5.1添加组织 (11)5.2添加设备 (13)5.2.1添加编码器 (13)5.2.2添加解码器 (21)5.2.3添加报警主机 (21)5.2.4添加智能设备 (21)5.2.5添加矩阵设备 (26)5.2.6添加转码器 (26)5.2.7查询服务器 (27)5.3管理通道 (27)6管理用户 (28)6.1添加用户角色 (28)6.2添加用户 (30)7日常操作 (33)7.1添加录像计划 (33)......7.2配置报警 (35)7.2.1配置通信录 (36)7.2.2配置联动等级 (37)7.2.3配置报警时间模板 (38)7.2.4配置报警类型 (39)7.2.5配置报警上墙任务 (40)7.2.6配置报警预案 (41)7.3配置电子地图 (47)7.3.1添加百度地图 (47)7.3.2添加光栅地图 (52)7.4配置电视墙 (53)7.5配置级联关系 (56)7.6上传文件 (58)7.7查询日志 (58)7.8备份和还原 (60)7.8.1系统备份 (60)7.8.2系统还原 (60)......1 概述1.1 产品简介DSS7016是以 Linux 为架构的软硬件一体的设备。
RAID ：更高级别的冗余保护磁盘阵列配置方案
RAID ：更高级别的冗余保护磁盘阵列配置方案RAID: 更高级别的冗余保护磁盘阵列配置方案RAID（Redundant Array of Independent Disks，即独立磁盘冗余阵列）是一种利用多个磁盘驱动器组成阵列，并将数据分布存储在这些驱动器之上的技术。
RAID 技术的主要目的是提高数据的存储可靠性和性能。
在RAID中，有多种不同的级别，每种级别都有自己独特的优势和适用场景。
在本文中，我们将探讨几种常见的高级别冗余保护磁盘阵列配置方案。
1. RAID 0 (条带化)RAID 0将数据切割成固定大小的块，并将这些块依次分布在多个驱动器上。
这种配置方案的主要目的是提高数据读写性能，因为数据可以被同时从多个驱动器读取或写入。
然而，RAID 0没有冗余保护机制，如果其中一个驱动器发生故障，所有数据将会丢失。
因此，RAID 0更适用于对性能要求高、对数据可靠性要求不高的场景，如临时数据存储、视频编辑等。
2. RAID 1 (镜像)RAID 1通过将数据复制到多个驱动器上来提供冗余保护。
具体而言，RAID 1将数据同时写入两个磁盘，实现了数据的镜像。
如果其中一个驱动器发生故障，系统可以从另一个驱动器中读取数据，从而实现了容错功能。
RAID 1提供了非常良好的数据可靠性，但需要额外的存储空间。
因此，RAID 1适用于对数据可靠性有较高要求的场景，如数据库服务器、关键数据备份等。
3. RAID 5RAID 5使用分布式奇偶校验来实现冗余保护和数据性能的平衡。
具体而言，RAID 5将数据和奇偶校验数据分块存储在多个驱动器上。
奇偶校验数据用于恢复任何一个驱动器发生故障导致的数据丢失。
RAID 5提供了良好的读写性能和较高的数据可靠性，而且相对于RAID 1节省了更多的存储空间。
因此，RAID 5适用于大多数商业应用、文件服务器等。
4. RAID 6RAID 6是在RAID 5基础上进一步改进的配置方案。
大华监控云存储部署方案
1云存储1.1产品形态一套完整云存储系统包括元数据服务器,云存储数据存储节点●元数据服务器:DH-CSS9064X(最常见)●云存储数据节点:最常见的型号为DH-CSS7024S-ERD,长的与EVS、NVR差不多,其它还有36盘位、48盘位DH-CSS7024S-ERD(最常见)1.2云存储组网1.2.1确认数据节点型号通过标签或者网口数量判断就是否为直存设备:●通过存储节点标签标注的信息判断:其中直存型号包括:DH-CSS7124S-ERD,DH-CSS7124S-10GERD,DH-CSS7124S-ESD…即最后一位就是“D”结尾的设备支持直存●通过存储节点的网卡数量判断:直存设备一般有9个网口(其中一个就是web口),带万兆光口的存储节点有7个网卡(其中一个就是web口) 只有5个网卡的设备一定就是转存的设备1.2.2组网说明a)元数据服务器:最新的机器正常情况下3、4两个网口作为心跳口,两台元数据服务器之间用两根网线直连;1、2两个网口接到存储段交换机,交换机上对应端口需要做链路聚合。
心跳网口网线直连注:如果就是早期的元数据服务器,心跳口可能就是1、2网口,请根据实际情况判断。
b)云转存节点:4个网口插满接到存储交换机,交换机上对应的4个端口做链路聚合;WEB口不插网线。
c)云直存节点:Ex1、Ex2、Ex3、Ex4四个网口做成一组绑定,一般做存储网段,四个网口插满接到存储交换机,交换机上对应4个端口做链路聚合;1、2、3、4四个网口做成一组绑定,作为业务网段(与存储网段不在同一个子网),其中任意两个接到业务段交换机,交换机上对应2个端口做链路聚合;WEB口不插网线。
直存节点组网连接图,存储端接满四根网线,业务端至少两根网线云存储搭配实战平台与公安平台使用时,为避免公安网应用等问题,可以采用同网段部署,不区分业务与存储网段(即存储与业务用同一个子网)(如下图)。
PS:公安平台客户端云下载及实战客户端都需要访问sdk接口上传及下载,存储节点配置双网卡后默认网关就是业务段的,导致客户端无法访问存储段ip。
磁盘阵列要求
配置要求：体系架构*：Active-Active（主动）双控制器架构阵列控制器：控制器数量≥2（使用64位多核处理芯片）数据Cache：≥8GB（电池保护）Cache（缓存）掉电保护*：配置与控制器一体的UPS（不间断电源）模块，保证掉电时数据可安全写入硬盘永久保存，无限时断电保护Cache中数据 Cache预读优化技术*：支持智能识别主机读取模式，通过预读机制优化应用性能前端主机通道*：配置FC主机连接，4Gb FC主机接口≥16个（满配SFP光模块）后端磁盘通道*：4G FC磁盘通道，数量≥4个I/O处理性能：≥360,000 IOPS最大LUN数量：≥1024 LUNRAID支持*：RAID 0/1/5/6/10/50，支持全局热备盘和降级访问单磁盘框硬盘数量：≥15块容量扩展*：未来磁盘阵列扩充容量无须另外收取License费用磁盘类型支持：支持4G/2G接口FC磁盘，支持SATA磁盘磁盘兼容性：配置FC/SATA硬盘的混插许可License实配磁盘容量及数目*：配置≥72块450GB 4Gb FC 15000rpm硬盘智能化硬盘上电：支持智能化硬盘加电技术，即硬盘缓上电技术，避免大量硬盘同时上电时，引起电流过载的跳闸风险冗余组件*：配置冗余控制器、电源、风扇等存储分区软件*：配置基于存储阵列的安全控制管理软件，以保证在SAN环境下，不同主机系统对存储阵列访问的安全性，配置≥8分区License 路径冗余软件*：配置路径冗余管理软件（≥16 server license），以实现主机的多通道访问以及对应用透明的自动故障通道切换功能，确保用户在通道发生故障的情况下，仍可以连续访问信息数据快照：支持数据快照功能数据卷复制：支持数据卷复制功能远程镜像软件：支持远程磁盘镜像功能，存储远程镜像软件应具备与主机平台无关性、应用透明性，以充分支持今后主机平台的更换、应用的更换、数据库的更换阵列管理软件*：中文管理界面，可通过GUI或CLI设置阵列；B/S架构，无需在管理端安装软件，直接可通过Web浏览器管理阵列，可管理客户端数量≥16server license；可管理阵列容量无限制；能提供加密和通过安全端口传输，防止数据窃取；支持windows、Linux、Solaris、HP-UX等主流操作系统 与旧有设备兼容性*：必须支持与IBM 2109-F16光纤交换机的连接数量：1台。
2.设置RAID1阵列(以TS240为例子)
RAID设置详解-Intel主板篇本文讲述Intel南桥支持的RAID模式和设置，以P55的PCH为例。
ICH9R和ICH10R均可参照。
一、RAID模式简介RAID（Redundant Array of Independent Disks）若干个单独的硬盘组成一个逻辑的磁盘。
中文一般叫做磁盘阵列。
常见的RAID模式有5种：RAID 0，RAID 1，RAID 5，RAID 10，JBOD1，RAID 0（串列）就是把2个（2个以上）硬盘串连在一起组成一个逻辑硬盘，容量是原来的2倍（或2倍以上）。
向硬盘写入数据时，同时写入2个硬盘，每个硬盘写入一半，读出时也是从2个硬盘读取，所以速度比单个硬盘快。
RAID0是提高硬盘速度，但一旦其中一个硬盘坏了，会直接导致数据不能恢复。
2、RAID 1（镜像）就是把2个（2个以上）硬盘并连在一起组成一个逻辑硬盘，容量不变，一个硬盘是另一个硬盘的镜像。
向硬盘写入数据时，同时写入2个硬盘，每个硬盘写入同样的数据，当一个硬盘有故障，另一个硬盘可以继续工作，更换故障硬盘后，便向新硬盘复制数据，继续保持2个硬盘存储相同的数据。
RAID1是保证数据安全。
3、RAID 5（交叉分布奇偶校验的串列）至少要3个硬盘组成，向硬盘写入数据的同时还写入数据的奇偶校验。
速度与2个硬盘的RAID0一样，容量是2个硬盘之和，当其中一个硬盘有故障，更换硬盘后可以恢复这个硬盘的数据。
RAID5是既提高速度又保护数据安全。
4、RAID 10（串列和镜像）至少要4个硬盘，就是每2个硬盘组成串列后再做镜像。
RAID10的容量是2个硬盘容量之和，其中任何一个硬盘有故障，系统都可以正常工作，当更换硬盘后就像这个硬盘恢复原来的数据。
RAID0是既提高速度又保护数据安全。
5、JBOD严格说不是RAID，它是可以把不同容量的硬盘串连成一个大的逻辑盘，与RAID0不同的是在写入数据时是向一个硬盘写入，写满后再向下一个硬盘写。
大华单兵配置手册
大华单兵的配置说明
一、大华代理服务配置
1.1 在服务器上安装代理服务，安装成功后，运行出现如下画面，首先需要进行全局设
置，把服务器的IP地址输入即可：
1.2点击“添加”，进行设备名、端口、用户名、密码、设备ID的配置即可
二、大华视频服务器
2.1 把电脑IP地址改为192.168.1.*中一个，子网掩码改为255.255.255.0。
把网线与视
频服务器相连，配置视频服务器。
2.2 在IE浏览器中输入http://192.168.1.108用户名/密码为admin/admin,进入系统后
进行系统配置。
注意，http://192.168.1.108该Ip地址需要加入浏览器可信任站点中。
2.3点击系统配置，然后弹出如下界面。
进行CDMA/GPRS设置、自动注册设置。
2.4 首先进行CDMA/GPRS设置，无线网络类型选择启用；时间段点击“设置”按钮，把时间全部选择，设为全绿色即可，如下图，重启视频服务器，如果无线网络状态中的IP
地址显示有了，即表示正常。
2.5 进行“自动注册”设置，点击启用按钮，输入代理服务的IP地址及在代理服务上
添加的设备ID号即可。
如下图。
三、大华客户端配置
3.1 安装大华客户端软件PSS V
4.0。
3.2 默认用户名/密码为admin/admin ，进入系统后，在“配置管理”——》“设备管
理”,添加设备，需要配置IP，端口及名称，其他默认即可。
如下图
注意事项：视频服务器与DV，用黄色一头相连。
磁盘阵列TC-RS2036LE-L7R
36盘位控制器架构平台型NVR TC-RS2036LE-L7R 版本产品特性：●4U/36盘位控制器架构平台型NVR。
●支持所有Linux/Unix客户端。
●至强系列64位处理器。
●系统支持一个热插拔控制器模组。
●最大支持36块3.5寸或者2.5寸硬盘。
●标配内存8GB，4个DIMM插槽，升级到32GB。
●支持Onvif、GB/T28181、SDK。
●支持RAID级别有：0、1、5,10可以满足各种应用需求, 支持动态热备盘，支持全局和局部热备。
●2个RJ45千兆网口,2个USB2.0。
●采用800W，1+1金牌效率电源，支持热插拔更换。
●系统标配有3个风扇，有效散热。
技术规格：标准配置处理器E3-1231V3内存8GB,可升级到32GB ECC DDR3-1600/1333/1066 UDIMM 网络接口2个1Gb千兆网口单柜硬盘数量36支持硬盘（SATA）1-6TB标配性能参数支持RAID级别RAID0、1、5、10 支持动态热备盘控制管理界面基于WEB浏览器的管理界面；控制台管理；支持协议CIFS,NFS,ISCSI软件管理方式基于全中文WEB GUI界面存储协议HTTP、iSCSI、CIFS、SMB、FTP、IPX、NetBEUI录像管理软件前端模拟、IPC接入；录像管理设置、录像文件管理、重建索引、系统平台对接；存储管理软件存储配置、空间管理、系统监视、用户权限、文件共享、在线扩容、数据快照（Snapshot）、远程数据同步、时间同步、日志查询、SNMP/Email报警功能、内置安全防火墙产品功能视频检索支持监控客户端的数据视频检索，可基于关键字、时间、摄像头编号、摄像头属性、事件等方式查询数据相关支持Snapshot数据快照拷贝功能、支持数据备份和同步功能回放方式支持回放时，进行暂停、播放、停止、慢放、快放、拖动以及循环播放等操作，支持回放图像抓拍功能视频格式支持MJPEG/MPEG2/MPEG4/H.264/AVS等多种格式视频流的实时存储、回放和点播录像相关支持手动录像、自动定时录像、视频移动录像、报警联动录像、视频丢失报警录像、循环录像等功能一般规范电源AC100V～AC240V ；47Hz-63Hz工作温度+10°C～+35°C工作湿度8%～90%（未凝结）外形尺寸500mm(长)×448mm（宽）×177mm（高）功率800W（1+1冗余电源）净重21.1KG。
大华iSCSI直存解决方案
iSCSI直存解决方案目录第一章. 概述 (3)第二章. 需求分析 (4)2.1 背景挑战 (4)2.2 主体需求 (5)2.3 补充需求............................................. 错误!未定义书签。
第三章. 方案架构.. (6)第四章. 业务流程 (7)4.1 直存配置流程 (7)4.2 录像存储流程 (7)第五章. 方案特点 (8)第六章. 产品介绍 (11)第一章概述当今视频监控技术伴随着计算机、网络、存储、芯片技术的进步而迅速发展，从模拟视频监控逐渐往IP网络监控发展，监控图像的高清化需求也日益强烈，监控的规模也从原来的一个园区扩大到整个城市，甚至是跨省联网监控。
但随着监控规模、监控点位、监控质量的提升，海量的高清视频数据该如何传输，以什么样的方式进行存储，如何才能提高存储业务的可靠性和高效性，是业内亟需解决的问题。
基于市场急需一套安全、可靠、高效、稳定并且便于维护的解决方案来管理整个监控数据存储业务，大华依托强大的研发实力，推出了iSCSI直存解决方案，将视频监控的视频数据采取“时间索引+块数据”的数据管理方式，能够帮助用户在提高存储业务的可靠性与高效性的同时降低系统复杂度，并且减少投入与运行的成本，满足大规模可靠性应用的需求。
第二章需求分析2.1背景挑战业界目前较为典型的监控存储的数据管理方案是：“视频编码器＋媒体服务器＋存储系统”。
其中媒体服务器是系统的核心，由其负责媒体数据流的分发、录像、以及VOD点播，前端设备采集的视频流经流媒体服务器转发以打包的形式写入到存储设备。
如下图：这种流媒体服务器+存储系统方案中，数据管理基于文件系统，所有的录像数据通过媒体服务器时，被转成了标准的流媒体文件，再进行存储。
存储方式利用了传统文件系统自身的特点，系统开发较为简单，但降低了监控存储的效率。
除文件系统自身的不足之外，方案还会受到流媒体服务器能力的影响。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
大华ESS3015X —网络智能存储设备与录像服务器配
置说明
一、服务端设置
当录像服务器与磁盘阵列处于可连接状态时，应首先在录像服务器上安装ISCSI 控制器软件（找刘夫成索取），安装完毕时不做设置，然后通过IE输入磁盘阵列的IP对磁盘进行配置，步骤如下：
1、登陆
用户为“admin”密码为12个8.点击登陆
2、配置RAID5
（图一）
选择“RAID配置”点击“增加”
（图二）
点击增加在RAID类型下拉菜单中选择RAID5.其次选侧相应的磁盘，在磁盘前打上对勾并保存。
3、配置磁盘池
（图三）
选择“磁盘池”点击增加
（图四）
添写存储池名（无规则）然后在选择磁盘“设备名”下打上相应磁盘的对勾并保存。
4、配置映射磁盘
（图五）
在“ISCSI管理”中选择“ISCSI管理”
（图六）
填写映射名（无规则），配置容量应小于“总容量”如总容量为：698.64.那配置容量应为：698.63.（映射时磁盘容量只略小）映射路径为相应的路径，打上“点”即可，有效用户侧不选择。
保存后点击“重启系统”。
（图七）
二、配置客户端
1、设置IP
配置客户端在录像服务器上实现，安装好ISCSI控制器后，双击“控制器”图标选择“discovery”点击“Add”.添加磁盘阵列的IP，端口。
(图八)
IP为磁盘阵列的地址，端口默认为3260.
2、设置自动连接
点击“targets”---“log no”---“Advanced”在CHAP logon……前打上对勾并且添加用户名和密码。
(在设置磁盘映射时如过没有选择“有效用户”侧可以不用填写用户名和密码。
此设置为连接中断后自动连接的设置)
（图九）
点击确定后设置自动连接项
（图十）
把这两项全部打上对勾，点击“OK”—“确定”至此控制器全部设置完成。
三、配置磁盘
配置都完成后磁盘仍然不会在录像服务器上显示出来，这就需要我们对录像服务器进行相应的配置。
在“磁盘管理”中设置“磁盘阵列”的磁盘为“逻辑磁盘”
并指定相应的盘符。
然后重启，重启完成后右击“磁盘阵列”设置为“本地磁盘”。
到此录像服务器与磁盘阵列连机完成。
（多重启磁盘或录像服务器，以检测其自动连接功能）。
注：有时设置完磁盘后，磁盘管理中会出现一块“影子盘”与磁盘阵列的“容量”一样，只是状态不一样，并且没有盘符。
此现象不影响使用，但建议清除“影子盘”为好，具体步骤如下：
首先清除“ISCSI控制器”里你所配置的所有信息，然后在“服务”里重启“Microsoft iSCSI Initiator Servicef 服务。
并重新配置ISCSI控制器即可。
