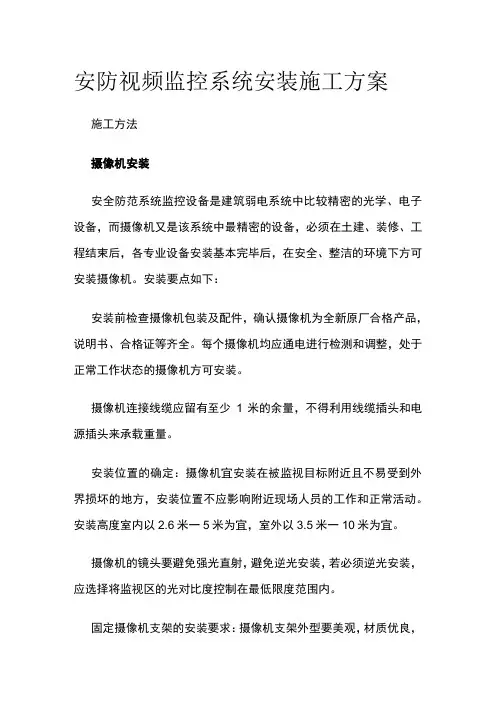

线缆的安装要求：双绞线打水晶头应符合B类线序工艺要求，电源线线头应焊锡处理连接到接线端子，同时检查摄像机相应的设置及线缆的编号标识是否完整。
监控中心设备安装
图像中移动的垂直或斜图案，即〃窜台〃
载波互调比
图像中的垂直，倾斜或水平条纹，即“网纹〃
载波交流
图像中上下移动的水平条纹，即〃滚道〃
声比
同波值
图像中沿水平方向分布在右边一条或多条轮廓线，
即“重影〃
色/亮度
色、亮信息没有对齐，即“彩色鬼影〃
时延差
云台、镜头调试：
指定一台监视器，用控制键盘分别调出要测试的带云台、可变镜头的网络摄像机图像，用键盘分别操作云台水平转动、云台垂直转动、光圈、调焦、变倍、功能键，测试各项功能是否正常。
固定摄像机支架的安装要求：摄像机支架外型要美观，材质优良，不得有锈蚀现象，颜色和周边环境相协调，安装位置合理且垂直无偏差，采用胶塞或膨胀螺栓进行安装，线缆不外漏。
摄像机电源的安装要求：室外摄像机电源需单独安装在防水电源箱内，周边应通风良好，牢固，防水，电源线良好的绝缘且套管保护，尽量就近隐蔽安装。室内采用集中供电方式，注意电源线接头连接牢固可靠，安装在电源装用箱内，每一路都提供安全保险管。
穿线时应使用专业工具穿管器引导顺利的穿入管道内，不应用力拉拽，以免变形，影响其电气性能。
线缆两端应进行标识，避免混乱，电视拼接墙端线缆应预留足够的长度，一般为底部预留4米。
电源为DC12V直流电源的电源线不能与视频线同管敷设，需单独布管，以免造成信号干扰。
系统调试
智慧机房系统施工设计方案
智慧机房系统施工设计方案智慧机房系统是一种集成了智能化、自动化和网络化技术的系统，旨在提高机房的工作效率、节约能源、提升安全性和维护性。
针对智慧机房系统的施工设计，以下是一个详细的设计方案。
一、机房布局设计1. 根据机房规模确定机房的总面积，合理规划设备摆放区域、走廊和安全通道等空间。
2. 设计合适的机柜布局方案，包括机柜的数量、大小和排列方式，确保设备之间的热量分散和维护的便利性。
3. 设计合理的电力线路布局，确保可靠供电，减少线路杂乱和电磁干扰。
二、电力系统设计1. 根据机房的总功率需求，设计适合的主配电柜、备用电源和UPS电源系统。
2. 设计合理的电线管道布局，确保电线系统的安全性和可维护性。
3. 配备智能电表和电力监控系统，实时监测机房的能耗状况，并报警。
三、空调系统设计1. 根据机房的热负荷计算结果，确定适宜的空调制冷量和数量。
2. 考虑到机柜排列的通风需求，设计合理的通风系统，确保良好的空气流通和热量分散。
3. 配备智能温湿度监测仪和空调控制系统，实时监控机房的温湿度状况，并根据需求进行调节。
四、网络系统设计1. 根据机房的网络需求，设计合理的网络拓扑结构，包括布线方式、交换机和路由器的选择等。
2. 设计合适的机柜布局，确保网络设备的连接可靠和维护的便利性。
3. 配备智能监控系统，实时监测网络设备的状态和流量情况，并进行故障排查和性能优化。
五、安防系统设计1. 设计合理的监控摄像头安装位置，确保机房的全面监控。
2. 配备智能门禁系统，确保机房的进出口的安全性和权限管理。
3. 配备智能消防系统，包括火灾自动报警、烟雾探测和灭火装置，确保机房的安全性和防火性能。
六、智能化管理系统设计1. 设计合理的机房智能化监控系统，实时监测和报警机房的各项工作状态。
2. 配备智能化维护管理系统，包括设备状态监测和故障诊断等，提高维护效率和降低故障率。
3. 集成机房管理软件，实现远程监控和远程操作。
七、绿色节能设计1. 采用高效节能的设备和系统，如LED照明灯具和节能型空调系统等。
远程手机APP综合监控系统解决设计方案
APP综合监控系统解决设计方案机房远程APP综合监控系统主要是对机房设备(如供配电系统、UPS电源、防雷器、空调、消防系统、保安门禁系统等)的运行状态、温湿度、烟雾、振动、红外、水浸、供电的电压、电流、频率、配电系统的开关状态、测漏系统、环境状态等进行实时监控并记录历史数据机房监控（机房动环系统）APP软件是怎样的，机房监控,机房动环系统一、系统概述机房远程APP综合监控系统主要是对机房设备（如供配电系统、UPS电源、防雷器、空调、消防系统、保安门禁系统等）的运行状态、温湿度、烟雾、振动、红外、水浸、供电的电压、电流、频率、配电系统的开关状态、测漏系统、环境状态等进行实时监控并记录历史数据,同时将机房设备的工作状态的进行实时的视频监控，实现对机房远程监控与管理功能，通过手机APP可对上述全部监控对象进行可靠、准确的监控与控制.使机房无线远程监控达到无人或少人值守，为机房高效的管理和安全运营提供有力的保证。
机房远程APP综合监控系统支持市面全系列安卓手机，手机终端可以通过4G/3G/GPRS/WIFI 远程进行监控与控制，是目前无人值守管理人员最不可以缺少的系统组成部分之一，从而有效提高工作效率，保证机房系统运作的安全性与稳定性。
二、系统设计原则系统设计坚持“技术先进、使用方便、经济合理、超前考虑”的原则，系统具有先进性、实用性、规范性、可靠性、开放性，同时为了保证整个系统稳定可靠，具备良好的整体升级、扩展能力和方便维护，符合机房间远程APP综合管理控制的需要，系统设备选型在符合系统功能要求的前提下，综合的考虑了性能指标、规格统一性及性能价格比.可靠性保证系统的高可靠性.即不会出现因为某一个设备发生故障而造成整个监控系统无法使用的现象。
系统的接入不会影响现有通信设备和网络的正常工作。
系统将正确反映监控内容的实际情况。
系统的运行和平均故障修复时间完全符合设计要求.实时性保证系统能实时的反映通信设备运行情况,一到那出现异常情况是能够及时报警。
办公楼智能安防系统设计
• • •
综合布线系统
• • • • 本工程中计算机网络系统采用综合布线系统，网络系统采用CAT6综合布线系统， 运行千兆以太网应用；语音系统采用CAT5E综合布线系统，运行IP语音系统，为 以后VOIP的应用提供完善的网络运用环境； 设备间子系统：在办公大楼4楼设有弱电中心机房；内设置3台19”网络机柜，机柜 标准：2000MM*600MM*1000MM； 工作区子系统：综合布线网络系统均采用六类非屏蔽布线系统，语音布线网络系 统均采用超五类非屏蔽布线系统，管理间配线架到信息点水平距离不超过90M； 垂直干线子系统：办公大楼设有弱电中心机房，另设有9个楼层管理间；自管理间 子系统至设备间子系统（弱电中心机房）分别采用室外12芯多模带铠光缆组成数 据垂直干线子系统，采用25对大对数电缆组成语音垂直干线子系统，另各个管理 间至弱电中心机房采用4条六类电缆作为数据备份主干；保证整个网络的扩展和网 络联接的完整。 建筑群间子系统：行政中心办公大楼与会议中心、行政服务中心分别采用室外12 芯多模带铠光缆作为数据主干；采用25对大对数电缆作为语音主干。 管线敷设： 所有设备、线缆 (包含双绞线\光纤跳线\音视频线等等)、标识、走线架、面板、警 示标语应标识；要求标签材料符合通过UL969（或对应标准）认证以达到永久标 识的保证；
结论
• 本设计对大厦的安防系统做了初步的设计，实现 了出入口子系统、监控子系统、防盗子系统、火 灾子系统、巡更子系统的功能. 虽然该设计在理论 上已经形成了比较完善的功能，但在具体实施上 还有不足之处，过模拟实验发现在无线巡更系统 上有缺陷，因为是无线的所以需要人去收集数据， 巡更人每到一个点就收到一个数据，把数据收集 完成回到总控制室才能知道什么情况，如果有坏 人的话，在这个时间差内也许已经犯案得逞溜之 大吉了。通过学习我发现自己的疏忽，说明我还 有欠考虑，设计还需完善，这让我学到了很多， 受益匪浅。
安防系统联动结构图
视频监控系统
• 覆盖范围：看守所园区及室内（有犯罪嫌疑人经过的地方实现无盲区 监控） • 系统组成 ：前端摄像机，传输系统、控制矩阵、硬盘录像机及监视 器等组成。 • 系统架构：办公楼、看守所各自独立的监控中心、分别有电视显示墙、 本楼存储视频图像，利用TCP/IP网络，经过授权的用户名和密码，可 互相调用本地存储的视频图像。 • 系统功能： 可以为看守所领导、值班人员提供最直观的视频图像。 数字化存储录像，方便事件发生后回放录像，为公安机关侦破案件提 供帮助。 为其他系统（周界报警、门禁系统等）提供图像复核
Байду номын сангаас
保安监控机房示意图
系统供电及机房
• 摄像机供电采用集中供电方式，以防止局部供电故障造成 安防系统失效。 • 在管理中心设UPS，既满足管理中心控制设备的需要，也 满足前端摄像机和周界报警探测器的需要。 • 电源线、视频线、控制线要分管敷设，以防止信号受干扰。 • 室外直流或交流电源要配置防雨、放水电源箱，要求密封 好、防雨、防潮。 • 闭路电视监控机房设置大屏幕显示屏组合电视墙，方便管 理人员多角度多方位的了解监控区域内的人员活动情况。 并在有报警信号产生时能及时将报警地点的画面显示在组 合型大屏幕显示墙上。
布点原则
综合办公楼
一体化球型摄像机：门厅、餐厅、讯问室、会室议、活动室等监控 范围广的地方。 半球型摄像机：警卫室、接待室、库房健康检查、辨认室、医务室、 技术用房、走廊通道等位置。 彩转黑固定枪式摄像机：楼梯口。
监管区
一体化球型摄像机：监管区围墙四角、室外劳动基地、厨房、小型 手术室及病房等监控 范围广的地方。 半球型摄像机：监舍室内、门厅、谈话室、机房、看守值班室、禁闭 室、药房、化验室、物品保管、走廊通道等位置。 彩转黑固定枪式摄像机：监舍室外活动区。 注：监室内摄像机与音频复核需装在伪装箱内。
视频监控系统工程施工组织设计(完整版)
五、安全防范系统（一）视频监控系统1.管路敷设视频监控系统的管路敷的特殊要求主要有：（1）分线箱暗敷时一般应预留墙洞。
墙洞大小按分线箱尺寸留有一定余量，上下边增加20～30mm，左右增加10～20mm。
底边高度距地0.5～1.0m。
（2）过路箱一般用作暗配线时电缆管线的转接或连续用，箱内不应有其他管线穿过。
（3）建筑物内横向布放的暗管管径不宜大于25mm，吊顶或墙内水平、垂直敷设的管路管径不宜大于40mm。
2.线缆敷设视频监控系统的缆线敷设的特殊要求主要有：（1）探测信号传输线、图像声音复合传输线不得与照明线、电力线同线槽、同出线盒、同连接箱安装。
（2）视频与射频心信号的传输宜用六类带屏蔽双绞线，也可选用光缆。
3.设备安装（1）摄像机的安装。
1）摄像机安装前应按下列要求进行检查：①将摄像机逐个通电进行检测和粗调，在摄像机处于正常工作状态后，方可安装。
②检查云台的水平、垂直转动角度，并根据设计要求定位云台转动起点方位。
③检查摄像机在防护罩内的紧固情况。
④检查摄像机与支架的安装尺寸。
2）在搬动、架设摄像机过程中，不得打开镜头盖。
3）在高压电设备附近架设摄像机时，应根据带电设备的要求，确定安全距离。
4）摄像装置的安装应牢靠、稳固。
5）从摄像机引出的电缆宜留有1m的余量，不得影响摄像机的转动。
摄像机的电缆和电源线均应固定，并不得用插头承受电缆的自重。
6）先对摄像机进行初步安装，经通电试看、细调，检查各项功能，观察监视区域的覆盖范围和图像质量，符合要求后方可固定。
7）摄像机在转动过程中尽可能避免逆光摄像。
8）电梯轿厢内的摄像机应安装在电梯轿厢顶部、电梯操作器的对角处，应能监视到电梯轿厢内全景。
9）电梯顶部安装摄像机时，支架需要根据现场情况选用或制作，角度要在现场测试后确定。
10）电梯轿厢内摄像机用信号电缆，可选用电梯随行电缆内的同轴电缆。
也可沿随行电缆安装一条随行同轴电缆，同轴电缆应与随行电缆在适当位置绑扎固定，摄像机的信号应首先送到电梯机房，然后再传送到保安控制室。
电厂项目基建安防系统规划方案
电厂项目基建安防系统规划方案一、无线视频传输系统简介电厂项目临建区、施工区场地由于安装位置分布较广，距离长短不等，采用有线方式应架设多根电缆，需要安装桥架或者开挖电缆沟，给施工带来难度，且部分区域基建后需要拆除，造成投入的浪费。
因此在临建区、施工区域视频监控采用无线传输技术。
二、技术方案1.全厂视频监控系统整体规划1.1.系统整体架构本次建设满足电厂项目基建期间的日常管理运行需求，由于采用无线技术，基建后需要拆除的设备可再利用。
若无线应用效果好，可进行扩容，增加无线覆盖区域。
控制中心设置在电厂项目安防中心，具备实现系统无限扩容条件。
视频系统和门禁系统结合，实现联网管理人员及车辆出入。
系统的总体架构如下：系统架构图1.2.系统组网说明如图所示，本系统依托无线网络构建了一个星型的、数字化的两级架构视频监控网络。
也可同时联动工作。
总控中心：总控中心临时设置在电厂项目安防中心，负责对前端分散区域高清监控点的接入，并实现视频浏览、集中显示和存储功能；主要部署网络录像机、解码器、电视墙、操作席、对讲音频设备及网络设备等。
监控前端：主要负责各种音视频及告警信号的采集，通过部署高清网络摄像机、告警设备等实现，并将采集到的信息实时传送至各个监控中心。
门禁系统：对出入厂的行人和车辆进行登记造册，可记录车辆车牌、行人车辆出入厂时间，滞留时间等信息。
同时由后台统一管理授权行人和车辆进出信息。
2.无线网络安装布设地点结合厂区建设平面图，无线模块主要用于不方便敷设电缆，及超远距离空旷区域，主要将前端摄像头、传感器模块、门禁信息等内容回传至电厂项目安防中心。
预算数量：依据现场实勘以及系统设计图纸分析，工程前期，预计需要传输类型无线模块34套，后期根据使用情况，可逐步添加室内无线覆盖等工程内容，完成整个电厂项目厂区无线视频监控网络的完全覆盖。
安装地点：无线传输模块安装地点为：围墙处8套，出入厂大门处1套，主机房建设区域8套，其他建设区域10套，材料库房区域2套，移动监控点2套，其他未考虑区域3套。
机房安保方案
机房安保方案一、概述随着信息技术的飞速发展，机房作为重要数据存储与处理场所，安全保障显得尤为重要。
本文将从物理安全、网络安全和应急响应三个方面，提出一套全面的机房安保方案。
二、物理安全1. 出入管理为防止未经授权人员进入机房，应设置门禁系统，限制进出机房的人员。
授权人员需使用身份证或员工工牌进行刷卡验证，并配备监控摄像头进行实时监控。
2. 安全审计采用安全审计技术，对所有进出机房的人员进行记录和监控。
同时，每位授权人员进入机房时，应填写进场登记表，并在离场时进行签退，确保机房内人员的实时可控。
3. 保安巡逻在机房周边设置保安巡逻岗，24小时全天候守护机房安全。
巡逻人员应定期巡视机房周边区域，及时发现并排除安全隐患。
4. 安全防护设备机房内应安装监控摄像头，并配备红外感应器、门磁以及烟雾报警器等设备。
一旦发生入侵、火灾等异常情况，及时启动报警系统，保证机房内安全。
三、网络安全1. 防火墙在机房网络入口处设置防火墙，对所有数据进行过滤和检测。
防火墙应配备实时更新的安全规则库，及时发现并拦截来自外部的恶意攻击。
2. 入侵检测系统通过安装入侵检测系统，实时监控网络流量和用户行为。
一旦发现异常行为，如未授权的访问、攻击行为等，系统将及时报警并阻止恶意流量。
3. 数据加密对机房内的重要数据进行加密存储，确保数据在传输和存储过程中的安全性。
同时，对机房内的网络通信进行加密，防止数据被窃听和篡改。
4. 强化访问控制对机房内的服务器、交换机等网络设备进行严格管理，设置只允许授权人员访问的权限。
同时，采用强密码策略和定期更换密码的方法，提高访问的安全性。
四、应急响应1. 应急预案制定详细的机房安全应急预案，明确各类安全事件的处理流程和责任人。
包括但不限于火灾、水灾、断电等各类突发情况的应对措施。
2. 数据备份与恢复定期对机房内的重要数据进行备份，并存储在安全的离线介质中。
一旦发生数据丢失或损坏情况，能够及时进行数据的恢复，最大程度减少损失。
动环监控系统方案
动环监控系统方案目录一、系统概述 (3)二、建设目标 (3)三、需求分析 (4)1、动力监控部分 (5)2、环境监控部分 (5)四、机房设备自动控制管理系统 (6)4.1系统功能 (6)4.2系统架构 (6)4.3机房动力环境监控软件平台 (8)4.4监控系统设计方案 (8)4.5系统功能 (9)一、系统概述随着信息技术的发展和普及，计算机系统及通信设备数量与日俱增，规模越来越大，中心机房已成为各大单位业务管理的核心。
为保证机房安全正常工作，与之配套的动力系统、环境系统、消防系统、保安系统必须时时刻刻稳定协调运行。
如果机房动力及环境设备出现故障，轻则影响电脑系统的运行，重则造成计算机和通信设备报废，使系统陷入瘫痪，后果不堪设想。
因此对中心机房的动力及环境系统进行实时集中的监控极其必要。
XX机房设备自动控制管理系统是XX公司自主开发的机房监控系统。
XX机房设备自动控制管理系统是对机房的动力、环境、安防子系统进行实时监测和远程控制，以实现实时监控、预防故障、迅速排障等功能；并在监控的同时实时记录和处理各种设备运行及报警数据，对机房的动力、环境进行综合管理，以保障机房设备稳定运行、提高管理人员工作效率，实现机房的少人或无人值守。
XX机房设备自动控制管理系统在电信、金融、电力、交通、政府机关等许多行业的机房中得到广泛的应用，其系统设计先进、运行稳定、操作方便获得用户一致好评。
二、建设目标系统实时监控机房各系统的运行状况，显示并保存各监测参数的数值，设定参数的上限值与下限值，当监测的参数超过设定的允许值时，系统诊断为有故障（报警）事件发生，监控系统立刻弹出相应的报警页面窗口，支持多媒体声音报警、自动拨打电话报警、手机短信报警、Email报警等，通知值班人员或相应的主管人员。
系统支持可查询任一监测对象的历史记录（列表、曲线）。
管理中心对各机房设备统一管理、统一监测，统一报警，各分机房也可以查看、管理各自机房设备的运行状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
机房安防监控系统设计
Prepared on 22 November 2020
机房安防监控系统设计
一、概述
计算机机房是一个很重要的场所，对于学校
公司或咨询科研单位，网络服务商等，都是要
极力保障其稳定剂安全的，这不单指关系到信
息的安全，也关系到到企业的利益，用户的体
验等。所以给计算机机房加上一个稳定有效的
防护安全系统也变得尤为重要了。下面我们将
重点来讨论机房建设过程中的机房安全的问题
以及其设计的思想，设计的过程和相关注意事
项。
二、机房安全建设的包含内容
本工程设计的弱电内容包括以下几部分：
1、机房三级防雷接地系统
2、机房消防报警灭火系统
3、机房门禁控制系统
4、机房保安监控系统
三、设计依据
《安全防范工程程序与要求》（GA/T75-94）
安
防
监
控
系
统
设
计
方
案
《电子设备雷击导则》
《建筑物防雷设计规范》
防雷接地设计说明
防雷设计
机房设计3级防雷、综合接地系统。中心机房做等电位连接.
接地要求
接地系统必须满足以下要求：
1）工作交流接地不大于1Ω
2）安全保护接地不大于1Ω
3）直流工作接地、接地电阻应按计算机系统具体要求确定
4）防雷接地按《建筑物防雷设计规范》中的要求，联合接地下
接地电阻小于2Ω。
等电位连接的目的，在于减小需要防雷的空间内各金属部件和
各系统之间的电位差。防止雷电反击。应将机房内的主机金属外
壳，UPS及电池箱金属外壳、金属地板框架、金属门框架、设施管
路、电缆桥架、铝合金窗等金属和弱电设备全部进行等电位连接，
并以最短的线路连到最近的等电位连接带或在其它已做了等电位连
接的金属物上，且各导电物之间的尽量附加多次相互连接。
此外考虑机房的抗静电要求，根据机房的设计规范，机房的静
电电压应为<1KV.必须对抗静电活动地板进行可靠的接地处理，从而
保证计算机设备及人员的安全运行要求。
沿机房做一圈铜带接地网，具体做法是选用30x3铜带连接而
成，选用绝缘架空安装，整个机房区形成一个环，用两根BVR25的
塑铜线与接地网连接。地板支架、机柜外壳、监控设备、UPS、气体
灭火设备等接地采用BVR6的塑铜线连接到综合接地汇流牌。机柜内
部所有服务器设备用BVR4的塑铜线和机柜做接地连接
消防报警及灭火系统
数据中心机房内均设置火灾自动报警与消防联动控制系统
整个机房设计采用火灾报警系统一套，设置2个火灾报警区，1
个区主要管空调配电区设备，1个区管网络机房设备，满足机房火
灾报警需求。
火灾自动报警及联动控制系统，系统采用总线制报警，在房间
内设置感烟感温两种探测器，防护区内设置声光报警器，防护区外
设置放气指示灯及紧急启/停按钮；当房间内感烟感温探测器同时动
作延时后释放气体灭火剂，放气指示灯亮
灭火装置：采用1台QRR-20SDEL环保专用无管网灭火装置。
（不能喷水，只能是气体灭火，原有消防系统撤除，确保机房设备
安全。）
设
备
线路防雷工
作
保
护
墙
均压
支架 连接螺
接至地网或大楼主体钢
机房保安监控系统
监控系统选用一体化球型摄像机或者半球摄像机，主要对机房各出
入口（1个）、机房配电房（1个）、网络机房（2个）等重点区域
进行实时图像监控和录像。在监控室设置数字硬盘录象主机，从而
保证监控系统24小时不简短监控录象。摄象机吊顶安装，电源采用
UPS统一供电。
机房门禁系统
机房监控系统对新机房的3道门进行出入控制，采用进门刷卡、
出门按钮的管理方式。门禁系统采用了KTR门禁控制器，门禁控制
器与本地管理服务器的数据采用RS485总线方式进行传输，确保了
门禁使用的高效率和高稳定性。
门禁卡采用由芯片生产厂一次性写入,不可再写入数据的只读式
ID卡。
1）根据安全防范系统规范，在机房重要区域设置键盘感应卡式
读卡器，采用刷卡+密码开门的方式以严格控制各个出入口人流、物
流进出情况，确保机房内设备等资源的安全。
2）门禁控制主机位置放在系统管理室，门禁控制器吊顶或地板
下安装，感应读卡器墙装。
3）系统与消防实现联动。
4）火灾发生时，门禁系统自动把门打开。方便室内人员安全撤
离。
四、机房设备总控系统设计概述
机房设计要求能够通过TCP/IP网络、RS232/RS485等媒介实现
对中心机房、分散于不同地域的机房等场地内的动力环境设备进行
有效的集中监控，监控对象范围为动力设备、专用精密空调、室内
空气质量检测、低压配电柜、新风机、环境系统（温湿度检测、地
面漏水检测报警、照明）、UPS等。
1、机房供配电系统：
1）实时监测市电电源的状态。包括电参数（电流、电压、功
率、功率因素等）和开关状态（重要开关的开、合、故障脱扣）状
态
市电一旦故障（过压、过流、非正常开关脱扣等），系统会自
动切换到相应的报警界面，并产生报警声音。拨打电话、发送短
信。并有相应的文字提示。
2）UPS的状态。
实时监测UPS运行状态，根据UPS厂家提供的通讯协议所定义
的条件及用户提供的报警要素确定报警内容。一旦UPS报警，系统
会自动切换到相应的报警界面，并产生报警声音。拨打电话、发送
短信。并有相应的文字提示。
2、环境系统
1）空调监控。
实时监控精密空调运行状态，系统一旦报警，将会自动切换到
相应的报警界面，并产生报警声音。拨打电话、发送短信。并有相
应的文字提示。
2）漏水监控。
精密空调和普通空调下方防水围堰中设置漏水传感器，机房重
要区域设置漏水传感器。漏水传感器能以数字通讯信号的格式输出
至监控终端。系统可检测感应线上任何点的漏水位置并有声音报
警。一旦某个区域发现漏水，系统会自动切换到相应的报警界面，
显示漏水区域，并产生报警声音。
3）温湿度监控
对于大型计算机机房，由于气流及设备分布的影响，温湿度值
会有较大的区别，应根据主机房实际情况，安装温湿度传感器，检
测机房内的温湿度。一旦温湿度报警，系统会自动切换到相应的报
警界面，显示温湿度失控区域，并产生报警声音。
4）消防报警系统
消防系统报警对于的机房设备的保障十分重要, 一旦消防报
警，监控系统自动切断机房内的门禁管制，帮助机房内人员快速逃
生。监控屏显示灯会自动切换到相应的报警界面，显示报警区域，
并产生报警声音。
5）ESDS烟雾检测预警系统
ESDS烟雾检测预警系统作为重要的预警系统，在火势未引起灾
害前可通知维护人员采取适当措施防止火灾的发生和蔓延。 一旦烟
雾检测预警系统报警，监控屏显示灯会自动切换到相应的报警界
面，显示报警区域，并产生报警声音。
6）机柜检测预警系统
机柜检测预警系统密切监控柜的温度和用电量。一旦高温报
警，监控屏显示灯会自动切换到相应的报警界面，显示报警区域，
并产生报警声音。同时，机柜检测系统可监测机柜用电量, 以便有
计划的使用机柜和平均分流三相电流。
7）新风机： 新风机的运行状态及远程开关控制。
8）
本次机房设计要求能够通过TCP/IP网络、RS232/RS485等媒介
实现对中心机房、分散于不同地域的机房等场地内的动力环境设备
进行有效的集中监控，监控对象范围为动力设备、专用精密空调、
室内空气质量检测、低压配电柜、新风机、环境系统（温湿度检
测、地面漏水检测报警—采用点式漏水感应系统、照明）、UPS。
系统对所监控设备具有完善的检测功能，监测设备的重要运行
数据和参数据等，对监测数据进行有效分析和存储；检查设备的运
行状态，当检测到设备的故障时，对记录设备故障情况；结合机房
的管理措施，对发生的各种故障情况给出处理信息，报警提示，支
持多种快速有效的报警方式：实时用多媒体语音、屏幕报警、电话
报警、短信报警、 邮件报警、声光报警等,帮助机房管理和维护人
员及时的了解
故障分析和诊断，及责任人员分析。多样化的控制功能，提供
报警联动控制，可以让发生故障设备自动停止运行；定时控制功
能，可以辅助用户根据时间段对调整设备的运行状态。
