18路开关量输入17路功率输出控制模块M610使用说明书
18路开关量输入/17路功率输出控制模块
M610使用说明书
北京瑞博华控制技术有限公司
18路开关量输入/17路功率输出控制模块
M610使用说明书
一、性能特点：
本模块是一个智能模块,自带CPU,能够采集开关量信号,并且可以输出开关量信号,
并通过串行口与外部通讯，上位机可以是计算机,也可以是另外一个单片机。
该模块自带一个7安培的继电器，可以直接控制大电流；模块上还带2路直接输入的开关量，不需接线板就可以输入开关量信号，使用非常方便。
该模块可以采用RS485接口，便于多模块组网使用，特别适合于工业现场的开关量控制与采集,输出信号的驱动能力大，可以达到500mA,能够直接驱动继电器。
本模块可以采用RS232通信方式，也可以采用RS485通信方式，用户可以根据需要配置(RS232/RS485只能选择一种)。
当本模块采样RS485通信接口时,可以实现多模块在同一总线上同时使用,而且还可以与北京瑞博华公司其它模块混合使用,实现一条总线上,多模块混合使用。
二、功能与指标
1、在模块继电器驱动能力：250V交流7A，24V直流7A。
2、在板继电器有3个输出端，分别是常开触点、常闭触点、中间触点，能够满足用
户继电器控制需要。
3、在板继电器复位状态：复位状态与掉电状态系统，可以保证用户系统在上电前后
没有扰动，保证系统的安全性。
4、开关量输出通道数：16通道
5、开关量输出复位状态：与掉电状态相同，可以保证用户相同在上电前后没有扰动，
保证系统的安全性。
6、开关量输出驱动能力：每通道最大500mA，总电流小于1A
7、开关量输入通道数：18通道
8、开关量输入方式：电平输入或开合输入，电平输入范围是TTL电平
9、通信方式：RS232 或RS485
10、串行口通信：速率是1200Bits/S，采用交叉连接方式。
11、通信设置：1个停止位，8个数据位，没有奇偶效验位
12、总线上最多模块数：64个
13、安装方式：卡槽式
14、模块使用温度范围：0－50℃
15、模块的尺寸：120mmX80mm
16、接头方式：接线端子
17、电源：＋5V电源
三、命名规则
用户有特殊需求，可以定制。
四、模块工作原理简介
模块的硬件组成包括单片机、逻辑控制、电流驱动等电路，单片机首先采集开关量信号，然后存储在单片机中，当上位机发出命令后，单片机接收该命令，并解释该命令，当判断该命令是要求它发送采集的开关量时，就将采集的开关量发出。
开关量输出也是按照相同的原理，单片机上电复位后，首先将各个开关量输出都关闭，让系统处于安全的状态，当接收到上位机的输出控制命令后，将开关量输出。
本模块的关键技术是如何保证系统的安全性，一方面是上电前后模块状态的一致性；另一方面是如何保证通信的可靠性，对于开关量输出，如果发出错误的命令，就可能造成
严重的事故，本系统通过复杂的软件协议与安全的硬件设计，使系统的安全得到有效保证。
用户电源
负载
接线端
控制信号
MC1413
地
图 1 开关量输出原理图
五、硬件使用方法
1、通信方式的选择
建议用户一般不要改变通信方式，当选购了相应的型号后，通信方式已经设置好。
当J3的1－2短接，3空；J4的1－2短接，3悬空时，采取的是RS232总线方式，当J3的2－3短接，1空，；J4的2－3短接，1悬空时，采取的是RS485总线方式。
2、接线方法
TXD是模块的RS232发送端，接上位机的RXD。
RXD是模块的RS232接收端，接上位机的TXD。
GND是地线，接电源的地线，同时接RS232的地线。
POWER是电源线，接＋5V，千万不能接错。
否则将引起模块永久性损坏。
A接RS485的A端
B接RS485的B端
DIO，DI1是板上开关量输入接线，可以TTL电平输入，也可以与GND之间开合输入R1OPEN，R1COM，R1CLOSE是板上继电器的3个端子，R1COM是公共端，R1OPEN是常开端，R1CLOSE是常闭端。
上电复位时，继电器置位常闭。
J1是34芯的IDC34接头。
用于将开关量输入与输出引出。
J1的1、3、5、7、9、11、13、15对应第一个输出字节OUT0的D0、D1、D2、D3、D4、D5、D6、D7；针17、19、21、23、25、27、29、31对应第二个输出字节OUT1的D0、D1、D2、D3、D4、D5、D6、D7。
J1针的2、4、6、8、10、12、14、16对应第一个输入字节IN0的D0、D1、D2、D3、D4、D5、D6、D7；针18、20、22、24、26、28、30、32对应第二个输入字节IN1的D0、D1、D2、D3、D4、D5、D6、D7。
J1的34是地线。
J1的33是外接电源线VDD，接外部的驱动电源。
J2的两端分别是VCC和VDD，当两者短接时，就是用模块上的电源作为外接电源。
六、软件使用说明
本模块采用受控方式工作，当模块上电后，自动进行开关量采集，开关量输出为断开方式。
同时，模块监视串行口总线的状态，接收串行口的数据，当模块接收到发送到本模块的命令后，就将采集的信号送到总线上。
为了便于模块的网络化工作，必须按照一定的格式向模块发送命令。
当模块采集到开关量输出后，也按照一定的通信格式将其发出，上层软件必须按照相同的格式接收，才能采集到开关量信号。
本模块的通信方式采取1200bps的通信速率，8位数据位，1位停止位，没有奇偶效验位；数据传送采取打包传送方式，一次传送一个数据包，包的起始标志是16进制的AAH，包的结束标志是16进制的55H。
与模块进行通信，可以是PC机，也可以是其它单片机。
下面的介绍就以模块为对象进行介绍。
1、模块接收数据的格式
格式如下所示。
AA(起始标志)＋xx(发送命令站点的站号)+0A(M610组号)+xx(模块的站号)+xx(命令)＋xx(数据)+55(结束标志)
其中：AA是起始标志，表示包的开始。
发送命令站点的站号，是向本模块要求开关量采集与控制的站点的站号。
0A是模块M610的的标志，表示向组通讯，要求开关量采集与控制。
模块的站号：表示M610组中的模块号。
该号与模块上的跳线一致。
命令：本模块定义的不同的功能号，具体内容，见后面的解释
数据：与命令一起，实现上位机对模块的控制。
55是结束标志，表示本包已经结束。
命令与数据功能：
命令 0：表示要求M610输出状态信息，包括输出状态，输入状态，继电器状态，信号灯状态等，详细内容，可以参见“模块发送数据的方法”。
命令 1：数据内容对应第一组输出数据字节OUT0。
命令 2：数据内容对应第二组输出数据字节OUT1。
命令 3：数据＝0时，继电器断电；数据＝1时，继电器通电。
命令 4：空
命令 5：信号灯交替亮灭
命令 6：数据＝0时，信号灯灭；数据＝1时，信号灯亮
其它命令无效。
2、模块发送数据的方法
模块接收到命令0后，将数据按下列格式发出。
AA(起始标志)+0A(M610组号)+xx(本模块站点号)+xx(信号灯与继电器状态) +xx(输出字节1)＋xx(输出字节0) ＋xx(输入字节2) +xx(输入字节1)＋xx(输入字节0)+55(结束标志)
其中：AA是起始标志，表示包的开始。
0A是模块M610的的标志，表示从M610组发出。
本模块站点号：与模块上的跳线一致，表示模块的站点号。
信号灯与继电器状态：当该字节的D0＝0时，表明灯亮，当D0＝1时，表示灯灭；当该字节的D3＝1时，表示继电器断电，当D3＝0时，表示继电器通电；其它位无效。
输出字节1：对应OUT1，也就是上位机发送给M610的第二组输出控制量。
输出字节0：对应OUT0，也就是上位机发送给M610的第一组输出控制量。
输入字节2：该字节D0等于DI0；该字节的D1等于DI1。
1为高电平，0为低电平
输入字节1：对应IN1，也就是第二组开关量输入。
输入字节0：对应IN0，也就是第一组开关量输入。
55是结束标志。
从上面可以看出，从模块反馈到主机的信息，不仅仅有开关量输入信息，还有开关量输出信息，主机时刻可以了解开关量输出状态，便于安全控制。
七、注意事项
1、电源接线要注意正负，不要接反，否则可能造成模块永久性破坏。
2、多模块共总线使用时，注意选用不同序号的模块。
八、出库清单
1、模块M610一个。
2、光盘一张（内含demo程序等）。
智能照明控制模块说明书
一、产品应用领域产品广泛应用于商厦、学校、医院、公园、体育馆、展览馆、工业园区、机场、铁路、车站、变电站等地的灯光控制、消防联动、能耗监测和节能管控二、功能特点1. 1-12路继电器开关输出单元2. 自带场景控制器，多达128个场景3. 每个回路具有灯具保护延时（0-60分钟）4. 每个回路具有分批开启延时（0-25秒）5. 继电器开关可手动控制6. 具有远程编程和管理功能7.自带两路开关量输入，消防，自检反馈，电流检测等功能8. 设备重启可选择已开的场景或指定的场景三、安装连接1．安装条件安装位置要通风良好，注意防潮、防震、防尘。
2. 建筑照明智能化管控系统，采用分层、分区或结构，每个区域采用总线结构，可连接40-50个模块。
区域与中心干线采用10M/100M以太网通讯方式，通过IP网关或Wifi链接有效提高整个系统得数据交换速率。
通讯总线采用RVVP2*2*0.75、RVVP2*2*1.0、RVVP2*2*1.2(根据总线上元件的数量、通信线路长度确定）屏蔽双绞线将各种模块手拉手的并接在总线上，任何模块的损坏不会影响到其他模块的正常运行，安装、维修和更换极为简便。
3.中心通过软件程序，对总线上的各种模块进行编程，可关联总线上任意模块之间的控制关系，只需少量的程序调整，即可实现业主的实际照明要求。
模块采用35mm导轨安装，智能面板采用标准86底盒安装。
l四、MOT型系列智能灯光控制器接线图说明1、输出控制常开触点AC250V/16A(注：负载接线示意图)2、运行和通信状态指示。
3、手动控制开关,现场实验按钮。
4、工作电源：V+,V-：DC12V；VCC,GND：DC12V/ 2A；电源和智能照明模块对应V+连接VCC，V-连接GND，B0,A0,RS-485通信接口,主要与后台总线连接，智能照明控制模块BO,A0之间对应手拉手方式连接，KEY为开关量连接信号或消防接口，B1,A1为抄表连接信号，DS1为温度采集连接信号，I1,I2干接点输入根据现场编程设定五、MOT型系列智能灯光控制器选型▲设计及选型说明1.中心根据实际需要的照明场景，通过编程软件，对总线上的各个模块进行控制关系、照明场景的编程，实现照明智能化控制及照明能源的合理分配及利用。
模块模块型号接线方式说明书(SM)
模块型号接线方式说明再进行描述之前，我们首先介绍通道，一个通道即为一个点，可为AI，AO，DI，DO。
1、6ES7 131-4BD01-0AA0 4通道数字量输入4个通道分别为1，5，2，6。
额定输入电压24 VDC 适用于开关以及接近开关。
如图：图上1、5、2、6，分别代表一个数字量输入点。
图中的断开处可以是一个开关,一个按钮，当开关处于闭合状态时,我们将万用表的一只表笔处于1（5，2，6）端子处，另一只表笔接地或接0V可测得24V电压。
可用终端模块TM-E15S24-01（6ES7193-4CB20-0AA0）。
终端模块即我们所说的插槽，螺钉型的接线端。
也可用TM-E15S26-A1（6ES7193-4CA40-0AA0），该类型的终端模块带有A7，A3，A4，A8接线端。
2、6ES7 132-4BD02-0AA0 4通道数字量输出(24V/0.5A)4个通道分别为(1,3)(5,7)(2,4)(6,8)。
带四个输出的数字电子模块，每个输出的输出电流为0.5 A，额定负载电压24 VDC，适用于电磁阀、直流接触器和指示灯。
如图：该类型模块的5（1，2，6）输出一个高电平（24V）进设备，然后回到该类型模块的低电平7（3，4，8）。
当有信号输出时我们可在5（1，2，6）和7（3，4，8）处测得24V 电压。
3、6ES7 132-4BD32-0AA0个通道分别为(1,3)(5,7)(2,4)(6,8)。
如图：4通道数字量输出(24V/2A)该类型模块与2相同，只是为输出24V，2A。
接线方式同2。
4、6ES7 134-4GB11-0AB0 2通道模拟量输入(4线制)两个通道分别为（1，2）（5，6）。
如图：4线制即设备的单独供电需要一对线信号的输入需要一对线。
设备的正（4-20ma+）接模块的1（5），设备的负（4-20ma-）接模块的2（6）。
当我们取下1（5）处的线时，并接到万用表的红表笔上，把表的黑表笔接到1（5）上，我们可测到正的4-20ma，如果不为正的毫安值，必须进行调换。

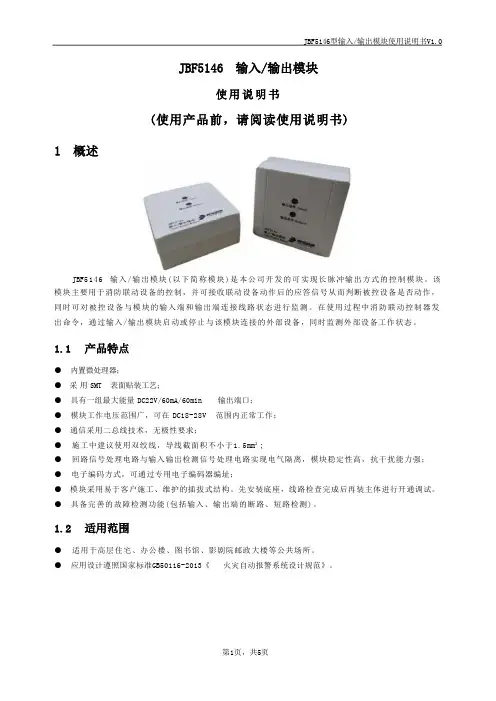

JBF5146输入输出模块使用说明书
