最新中考物理电功率各地方试卷集合汇编
2024中考物理真题汇编：电能的计算(含解析)
2024中考物理真题汇编：电能的计算一．计算题（共15小题）1．（2024•西藏）如图（乙）所示为扎西家两挡位电热水壶的简化电路原理图，S1为温控开关，当水沸腾时会自动断开。
R1和R2为加热定值电阻，R1＝44Ω，保温挡的功率为110W。
求：（1）加热时R1的电功率；（2）在加热挡工作时电路的总电流；（3）某次烧水，电热水壶将水加热至沸腾耗时5min，自动跳转至保温挡工作5min，在这10min内电热水壶消耗的电能。
2．（2024•徐州）如图所示电路，电源电压不变，灯泡L标有“6V 3W“字样，R1、R2为定值电阻。
当S 闭合，S1和S2断开时，灯泡L正常发光，L和R1的功率之比为3：1；当开关都闭合时，R1和R2的功率之比为4：1。
求：（1）灯泡L正常发光时的电阻。
（2）开关都闭合时R2的功率。
3．（2024•济南）学校开展了防溺水安全教育后，小华组经过合作探究，设计了一种可以戴在手腕上的防溺水定位求救报警器，其简化电路如图甲所示。
已知电源电压为6V，报警器由电压表改装，R0是定值电阻，R P是压敏电阻，图乙是压敏电阻阻值R P随水深h变化的图象。
报警器未浸入水中时，R P的阻值为40Ω，电流表示数是0.12A；报警器浸入水下深度h大于等于1m时，报警器报警，当h为1m时，R0两端的电压为1.5V。
通过计算回答：（1）报警器未浸入水中时，R P两端的电压是多少？（2）报警器浸入水下深度h为1m时，通过R P的电流是多少？（3）报警器浸入水下深度h 为1m 时，R P 的电功率是多少？4．（2024•北京）如图所示的是某款两挡电热器的简化电路，R 1、R 2为阻值一定的电热丝，R 1＝550Ω，R 2＝44Ω，该电热器接入电压为220V 的电路中。
求：（1）低温挡时电路中的电流。
（2）高温挡时电热器的电功率。
5．（2024•潍坊）中国茶文化源远流长。
图示是一款智能煮茶机的简化电路图，电源电压U ＝220V ，R 0、R 1、R 2是阻值不变的电热丝，用于“加热”或“保温”，R 1＝20.5Ω，R 2＝840Ω，S 为电源开关，通过温控开关S 1可实现“加热”和“保温”状态的切换，煮茶机的“加热”功率P 加热＝800W ，“加热”效率η＝80%。
上海市(2019-2023)中考物理分项汇编专题14 测电阻、电功率实验题含详解
专题14测电阻、电功率实验题一、实验题字样、“10Ω2A”字样、“50Ω1A”字样），以及导线若干．小华实验时选取其中一个滑动变阻器，正确连接电路，且使滑动变阻器的滑片在中点附近，闭合电键时各电表示数如图10（a）、（b）所示，并记录第一组数据．继续移动滑片，当电压表示数在如图（a）的基础上偏转两格后，记录第二组数据，此时小华发现电压表、电流表偏转角度相同．求：①电压表的量程．②计算说明实验中电流表的量程．的阻值．③根据记录的第二组数据，计算出此时待测电阻Rx一、实验题①连接电路，闭合开关后，发现无论怎样移动滑动变阻器的滑片，小灯泡的亮度不变且很暗。
出现此现象的原因是：；②现有规格为“2Ω1.0A”、“5Ω0.5A”、“10Ω0.2A”的三个滑动变阻器供选择，为了顺利完成实验，应选的滑动变阻器连入电路；①小华判断小灯正常发光的方法是：；）中电压表所接量程为伏；③请根据相关信息计算出电压U和小灯泡的额定功率P额。
（2023·上海普陀·统考二模）小华做“测定小灯泡的电功率”实验，现有电源两个（电压分别为、待测小灯（标有“2.5V”字样）、电流表、电压表、滑动变阻器（标有“10Ω2A”字样）（1）小华连接的电路中电压表并联在两端（选填“小灯”、“滑动变阻器”（2）小华仅更换了电源，闭合电键前使变阻器连入电路的电阻最大。
闭合电键后，他移动滑片，发现电压①小嘉判定小灯泡正常发光的依据是。
②调整电路前，电压表并联在（选填“小灯泡”“滑动变阻器”或“电源”（写出主要的计算过程）()（2023·上海浦东新·统考二模）小华做“测定小灯泡的电功率”实验，现有电源（电源电压可调，且（1）判断并说明电压表并联在电路中的位置；；；（2）请根据相关信息计算出小灯泡的额定功率P=。
（需写出主要推理和计算过程）（2023·上海杨浦·统考二模）小杨要做“测定小灯泡电功率”实验，现有电源（电压为、滑动变阻器各一个，其它器材齐全且完好。

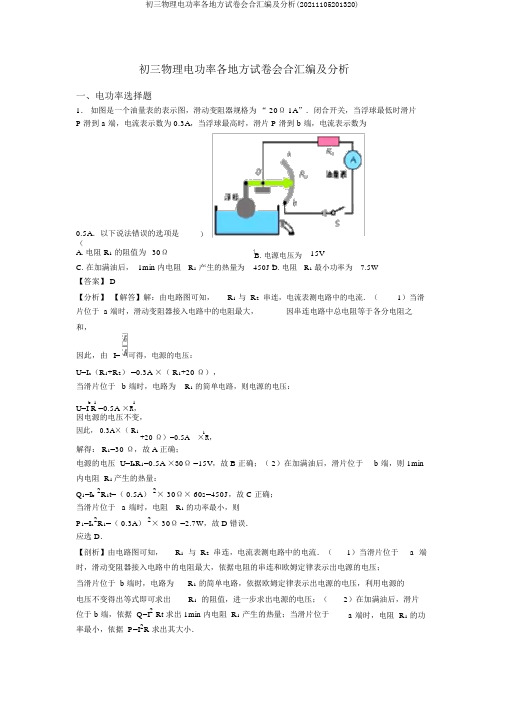

初三物理电功率各地方试卷集合汇编及解析(20211105201320)
初三物理电功率各地方试卷会合汇编及分析一、电功率选择题1．如图是一个油量表的表示图，滑动变阻器规格为“ 20Ω 1A”．闭合开关，当浮球最低时滑片P 滑到 a 端，电流表示数为 0.3A，当浮球最高时，滑片 P 滑到 b 端，电流表示数为0.5A．以下说法错误的选项是（）A. 电阻 R1的阻值为30ΩC. 在加满油后， 1min 内电阻R1产生的热量为B. 电源电压为450J D. 电阻15VR1最小功率为7.5W【答案】 D【分析】【解答】解：由电路图可知，R1与 R2片位于 a 端时，滑动变阻器接入电路中的电阻最大，和，串连，电流表测电路中的电流．（1）当滑因串连电路中总电阻等于各分电阻之因此，由I=可得，电源的电压：U=I a（R1+R2） =0.3A ×（ R1+20 Ω），当滑片位于 b 端时，电路为R1的简单电路，则电源的电压：b 11U=I R =0.5A ×R，因电源的电压不变，因此， 0.3A×（ R1+20 Ω）=0.5A1×R，解得： R1=30 Ω，故 A 正确；电源的电压 U=I b R1=0.5A ×30Ω =15V，故 B 正确；（ 2）在加满油后，滑片位于 b 端，则 1min 内电阻 R1产生的热量：Q1=I b2R1t=（ 0.5A）2× 30Ω× 60s=450J，故 C 正确；当滑片位于 a 端时，电阻R1的功率最小，则P1=I a2R1=（ 0.3A）2× 30Ω =2.7W，故 D 错误．应选 D．【剖析】由电路图可知，R1与 R2串连，电流表测电路中的电流．（1）当滑片位于 a 端时，滑动变阻器接入电路中的电阻最大，依据电阻的串连和欧姆定律表示出电源的电压；当滑片位于 b 端时，电路为R1的简单电路，依据欧姆定律表示出电源的电压，利用电源的电压不变得出等式即可求出R1的阻值，进一步求出电源的电压；（2）在加满油后，滑片位于 b 端，依据 Q=I2 Rt 求出 1min 内电阻 R1产生的热量；当滑片位于 a 端时，电阻 R1的功率最小，依据 P=I2R 求出其大小．2．如下图的电路，当开封闭合后，灯L1比L2亮．以下说法正确的选项是）（A. 经过 L1的电流大于经过L2的电流B. L1两头电压大于 L2两头电压C. L 的电阻小于 L 的电阻D. L 的电功率等于L 的电功率1212【答案】 B【分析】【解答】解：（1）灯 L1、L2串连在同一电路里，因串连电路中的电流到处相等，因此经过它们的电流都是相等的，故 A 错误；（2）灯的亮度取决于灯的实质功率，灯L1212比 L亮，则 L 的实质电功率大于L的实质电功率，由 P=I2R 可知， L1的电阻大于L2的电阻，由I= 可知， L1两头电压大于L2两头电压．故 CD 错误； B 正确．应选 B．【剖析】（ 1）串连电路中，电流到处相等；（2）灯的亮度取决于灯的实质功率，依据欧姆定律可判出电阻关系．3．小明利用电能表丈量某个家用电器的电功率，当电路中只有这个电器连续工作时，测得在 1h 内，耗费的电能为 1.2kW?h ，那么用这个电器是（）A. 液晶电视机B. 台式计算机C. 家用空调D. 电冰箱【答案】C【分析】【解答】解：用电器在t=1h内耗费的电能为W=1.2kW?h ，用电器的电功率：P= ==1.2kW=1200W ，液晶电视机的电功率约为100W ，台式计算机的电功率约为200W ，空调的电功率约为1000W ，电冰箱的功率约为100W ，因此电功率是1200W 的用电器是空调．应选 C．【剖析】依据用电器在1h内耗费的电能，联合公式P=，求出电功率，再与题目中给出的用电器的功率比较即可．4．某型号电饭锅拥有保温与加热两种功能，其简化电路如下图，R1、 R2均为电热丝．下列说法正确的选项是（）A. S 、 S 闭合时，电饭锅处于加热状态B. S、 S 闭合时，电饭锅处于保温状态1212C. S 闭合、 S 断开时，电饭锅处于加热状态D. S 断开、 S 闭合时，电饭锅处于保温状1212态【答案】 A【分析】【解答】解：由电路图可知，当S1、 S2闭合时， R1短路，电路中只有 R2；当 S1闭合、 S2断开时， R1， R2串连， S1断开、 S2闭合时，整个电路断开，电饭锅不工作；可见，当 S1、 S2闭合时，电路中电阻最小，当S1闭合、 S2断开时，电路中电阻较大，由 P=可知，当S1、 S2闭合时，电功率最大，处于加热状态；当 S1闭合、 S2断开时，电功率较小，处于保温状态．故 A 正确、 BCD错．应选 A．【剖析】依据P= 可知，在电源电压不变时，电路中电阻越小，电功率越大，即为加热状态，反之为保温状态．据此剖析判断．5．小明家上一次査看电能表示数，本次查察时电能表读数如下图，则以下说法正确的选项是（）A. 他家在这段时间内耗费的电能为903kw ·hB. 电能表是丈量电功率的仪表C. 若只让一个标有“ 220V 1000w的”电热水器正常工作10min ，则电能表的圆盘转了600 转D. 这个电能表的额定功率为2200W【答案】C【解析】【解答】 A. 根据电能表窗口示数差计算消耗的电能为8543.2kw.h=90.3kw.h ， A 不切合题意；B.电能表是丈量电功的仪表， B 不切合题意；C.电热水器耗费的电能为，电能表实质转数为， C 切合题意；D.电能表的最大电功率为，D不切合题意。
全国各地中考物理分类汇编《电功与电功率》
全国各地中考物理分类汇编《电功与电功率》新课标1.一个家用电能表的盘面上标有“3000 r／kW·h”字样，它表示每消耗1kW·h的电能，电能表的转盘转3000转．若某个电热水器单独使用时，电表转盘在300s内转了210转，则热水器消耗的电能是，这个热水器放出的热量能使质量为__________的水温度升高10℃．[ 假设没有能量损失，已知：c水= 4.2×10 3 J/（kg·℃）]2.广州市2006（7分）供电局以每两个月为一个抄表计费周期，小明家收到06年1、2月的电费通知单，通知单上附有他家近几个月的用电量图表，如图15所示．220V、额定功率1100W的电暖器，其他用电器的使用情况与05年11、12月相同．这台电暖器在额定电压下工作时电流多大？请你估算小明家06年1、2月使用电暖器共多少小时3.盐城市二○○六小明家的电能表如图所示，家中用电器的总功率不能超过 W.当小明家只有一盏电灯工作时，3min内转盘正好转过5圈，则该灯泡消耗的电能是 J，它的电功率为 W.4.济宁市二○○六物业工作人员来李明家收电费，他观察到李明家电能表的情况如图3所示．然后从记录本上查出上月电能表的示数是811.6kWh．若按0.5元／kWh计费，李明家本月应缴电费__ ____元。
李明家同时使用的用电器总功率不得超过W。
5.莱芜市2006测定小灯泡额定功率的实验器材如图8所示，其中小灯泡上标有“3．8V”的字样，它的电阻约10Ω。
（1）请你用笔画线代替导线，把图8中的器材连接成实验电路（导线不要交叉）。
图3（2）小刚合理地连接好电路，闭合开关，无论怎样调节滑动变阻器灯泡都不亮。
于是小刚提出以下猜想： A ．可能是灯丝断了 B ．可能是小灯泡短路 C ．可能是变阻器开路 究竟哪个猜想正确，可根据电流表和电压表的示数进行判断（电流表、电压表均无故障）。
下表给出了电流表、电压表可能出现的几种情况，请判断每种情况下哪个猜想是正确的，并把其序号填写在对应的空格里。
2022全国各地中考物理试题《电功率》试题汇编
2022全国各地中考物理试题《电功率》试题汇编一、单项选择题1.（2022北京）有两个额定电压相同的电热水壶甲和乙，甲的额定功率为1800W，乙的额定功率为1200W．两个电热水壶都正常工作时，下列说法中正确的是（）A．甲电热水壶两端的电压较高B．电流通过甲电热水壶做功较快C．通过两个电热水壶的电流相等D．相同时间内，两个电热水壶消耗的电能一样多2.（2022邵阳）将规格都是“220V180W”的一台电冰箱、一台电脑和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是（）A．电冰箱产生的热量最多B．电脑产生的热量最多C．电热毯产生的热量最多D．三者产生的热量一样多3.（2022宜昌）两个定值电阻R1、R2并联在电路中，如图甲所示，它们的电流与其两端的电压关系如图乙所示，闭合开关S，则R1，R2产生的热量之比为（）A．2：1B．1：2C．4：1D．1：44.（2022绍兴）下列有关家庭电路的说法正确的是（）A．家庭电路中的插座应与用电器串联B．家庭电路的电压对于人体是安全的C．测电笔可以辨别零线与地线D．电能表用来测量用户消耗的电能5.（2022宜宾）下列哪位科学家最先精确地确定了电流产生热量与电流、电阻和时间的关系（）A．牛顿B．焦耳C．欧姆D．法拉第6.（2022株洲）智能手机耗电达到一定量时，会自动提示用户采用“省电模式”，在这种模式下，可延长电池的供电时间，原因是（）A．降低了电池的输出电压B．减小了电池的输出电流C．减小了电子线路的电阻D．增大了电池的输出功率7.（2022玉林）如图所示，电源电压U为10V并保持不变，滑动变阻器规格为“20Ω1A”。
闭合开关S，当滑片P移至最左端时，灯泡正常发光，电流表示数为0.5A；当滑片P移至中点时，电流表示数为0.4A．则（）A．电路消耗的最小功率为2.5WB．滑片P在中点时，灯泡消耗的功率为2.4WC．滑片P在中点时，灯泡消耗的功率为3.2WD．滑片P在最左端时，2min内电流通过灯泡所做的功为10J8.（2022海南）如图所示，A、B为两盏白炽灯，A灯型号是“110V25W”，B灯型号是“110V100W”，R是一个未知电阻。
物理中考电功率试题含答案
中考物理试题分类汇编-电功率（含答案）一、选择题“220VD．节能灯（XXXX镇江）11．LED灯具有节能、环保特点．8.5W”LED灯泡和“220V 60W”白炽灯泡正常发光的亮度相当．与白炽灯泡相比，LED灯泡可以节能约为BLED灯泡白炽灯泡A．14.2% B．85.8%C．16.5% D．83.5%6．（2分）（XXXX•阜新）如图所示是两定阻电阻A和B的电流与电压关系图象，如果将两电阻A和B串联后接在3V电源两端．下列结论正确的是（）CA．通过B的电流是通过A的电流的二分之一B．B两端电压和A两端电压相等C．B的电阻是A的电阻的两倍D．B的电功率是A的电功率的四倍30．（2分）（XXXX•深圳）如图所示两个灯泡L1、L2阻值分别为6Ω和10Ω，闭合开关后的现象是（）CA．通过两灯泡的电流I1：I2=3：5 B．灯泡两端的电压U1：U2=3：5C．灯泡的电功率P1：P2=5：3 D．灯泡L1比L2暗8．（2分）（XXXX•黑河）标有“12V 12W”、“12V 6W”的灯L1和L2（假设灯丝电阻不变），若将它们串联在某电源上，两灯都发光，下列说法正确的是（）CA．通过灯L1和L2的电流之比为2：1 B．灯L1和L2的电阻之比为2：1C．灯L2比灯L1亮D．灯L1和L2的实际功率之比为2：1 （XXXX齐齐哈尔）8．标有“12V 12W”、“12V 6W”的灯L1和L2（假设灯丝电阻不变），若将它们串联在某电源上，两灯都发光，下列说法正确的是（）CA．通过灯L1和L2的电流之比为2:1 B．灯L1和L2的电阻之比为2:1C．灯L2比灯L1亮D．灯L1 和L2的实际功率之比为2:1 3．（XXXX四川自贡）18．如图甲所示的两个电流表均为学校实验室里常用的电流表（如图乙所示）．闭合开关后，两电流表的指针都正常偏转且偏转角度相同，此时灯L1和L2的所消耗的电功率P1和P2的比值为（）AA．4：1 B．1：4 C．5：1 D．1：5（2分）（XXXX•沈阳）如图所示，已知电阻R1=10Ω、R2=5Ω，当开关闭合后，下列说法正确的是（）BA．通过R1与R2的电流之比为2：1 B．R1与R2的总电阻为15ΩC．R1与R2两端的电压之比为1：1 D．R1与R2消耗的电功率之比为1：1 （XXXX年福州）14．如图10所示电路，电源电压保持不变。
【物理】九年级物理电功率真题汇编(含答案)及解析
【物理】九年级物理电功率直题汇编( 含答案 ) 及分析一、电功率选择题1．将 A、 B 两个灯泡，按图一、图二两种方式连结，已知R A=4Ω、 R B=6Ω，电源电压相同，下边剖析正确的选项是（）A.图一中 A 灯比 B 灯亮B.图二中 A 灯比 B 灯亮C. 图一中 A 灯比图二中 A 灯亮D. 图一中的总功率比图二中的总功率要大【答案】 B【分析】【解答】 A．图一中，两灯泡串连，串连电路中各处的电流相等， A 灯泡的电阻较小，由可知， A 灯泡的实质功率较小，即 A 灯比 B 灯暗， A 不切合题意；B．图二中，两灯泡并联，并联电路中各支路两头的电压相等，依据可知，A灯泡的电阻较小，其实质功率较大， A 灯比 B 灯亮， B 切合题意；C．因为图一中两灯串连， A 灯泡两头的电压小于电源电压，图二中两灯并联， A 灯泡两头的电压等于电源的电压，依据可知，图一中 A 灯泡的实质功率较小，灯泡较暗，即图一中 A 灯比图二中 A 灯暗， C 不切合题意；D．因串连电路中总电阻大于任何一个分电阻，并联电路中总电阻小于任何一个分电阻，即图一中的总电阻大于图二中的总电阻；由可知，图一中的总功率比图二中的总功率要小， D 不切合题意。
故答案为： B。
【剖析】依据P=UI=I2R=比较两灯泡的实质功率关系，实质功率大的灯泡较亮.2．如下图电路中，电源电压保持不变，闭合开关S，滑动变阻器滑片向左挪动时，以下判断正确的选项是（）A. 电路总功率变小B. 电压表示数变大C. 电压表与电流表示数的比值不变D. 电流表示数变大【答案】A【分析】【解答】解：由电路图可知，定值电阻R 与滑动变阻器并联，电压表测电源两头的电压，电流表测干路电流，因电源电压保持不变，所以，滑片挪动时，电压表的示数不变， B 不切合题意；因并联电路中各支路独立工作、互不影响，所以，滑片挪动时，经过R 的电流不变，当滑动变阻器滑片向左挪动时，接入电路中的电阻变大，由 I＝可知，经过滑动变阻器的电流变小，因并联电路中干路电流等于各支路电流之和，所以，干路电流变小，即电流表 A 的示数变小， D 不切合题意；电压表的示数不变、电流表 A 的示数变小，则电压表与电流表示数的比值变大， C 不切合题意；电源电压保持不变，干路电流变小，由P＝UI 可知，电路总功率变小， A 切合题意。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
最新中考物理电功率各地方试卷集合汇编一、电功率选择题1．如图所示电路的两灯泡L1和L2分别标有“3.8V0.2A”和“3.8V0.3A”字样，闭合开关后两均发光。
假改灯泡的电阻不受温度影响，下列判断正确的是（）A. 两灯串联B. 灯更亮C. 灯的电阻丝更粗D. 电流表的示数为【答案】 B【解析】【解答】解：A、由图可知，电流从电源的正极流出，经开关后分为两支，一支经过灯泡L1，另一支经过左侧电流表A1和灯泡L2，汇合到电流表A2再回到电源的负极，因此，两灯泡并联，A不符合题意。
B、两灯泡L1和L2分别标有“3.8V0.2A”和“3.8V0.3A”字样，由I= 可得，R1＞R2，两灯泡并联，其两端电压相等，由P= 可知，灯泡L1的实际功率小于灯泡L2的实际功率，则灯L2更亮，B符合题意；C、已知由于灯丝的材料相同，长度相同，L2电阻小于L1电阻，所以L2灯丝就较粗，C不符合题意；D、由图知，两节干电池串联，则电源电压为3V；如果两灯能正常发光，则A2的示数为0.2A+0.3A=0.5A；由于电源电压小于两灯泡的额定电压为3.8V，所以此时两灯泡都不能正常发光，则A2的示数应小于0.5A，D不符合题意。
故答案为：B【分析】结合实物图，理清元件的连接方式及电表的测量对象，根据I= 可求得其电阻，假改灯泡的电阻不受温度影响，由P=可知其实际功率大小，灯泡的亮度取决于其实际功率大小；再根据影响电阻大小的因素分析得到两灯灯丝的粗细关系.2．如图所示，电路中电源电压保持不变，小灯泡标有“3V1.5W字样，不考虑灯泡电阻随温度的变化，滑动变阻器R的最大阻值为24Ω，电流表量程为0-0.6A，电压表量程为0-3V．当开关S闭合后，滑动变阻器R接入电路的电阻为3Ω时小灯泡正常发光。
为了保证电路安全，小灯泡电压不超过额定电压，两电表的示数均不超过所选量程。
在滑片P滑动过程中，下列说法（）①电源电压为4.5V②变阻器接入电路的阻值范围是3Ω-12Ω③小灯泡的最小功率为0.135W④电路的最大功率2.25WA. 只有正确B. 只有正确C. 只有正确D. 都正确【答案】 C【解析】【解答】解：由图知，灯泡和滑动变阻器串联，电压表测变阻器两端的电压，电流表测电路中的电流；（1）由P= 可得灯泡的电阻：R L= = =6Ω，由P=UI可得，灯泡正常发光时通过的电流：I额= = =0.5A，由题知，当开关S闭合后，滑动变阻器R接入电路的电阻为3Ω时，小灯泡正常发光，由欧姆定律和电阻的串联可得电源电压：U=I额R串=I额×（R+R L）=0.5A×（3Ω+6Ω）=4.5V；故①正确；（2）因串联电路中电流处处相等，且电流表量程为0-0.6A，灯泡的额定电流为0.5A，所以为了保证电路中各元件安全工作，电路中的最大电流I最大=I额=0.5A，电路中的总电阻：R最小= = =9Ω，滑动变阻器连入电路中的最小阻值：R最小=R总-R L=9Ω-6Ω=3Ω，由于电压表量程为0-3V，当电压表的示数最大为U滑′=3V时，滑动变阻器接入电路的电阻最大；此时灯泡两端的电压为：U L′=U-U滑′=4.5V-3V=1.5V，此时电路的电流为：I最小= = =0.25A，滑动变阻器接入电路的最大阻值：R最大= = =12Ω，所以为保护电路，变阻器接入电路的阻值范围是3Ω-12Ω；故②正确；（3）小灯泡的最小功率：P L最小=I最小2R L=（0.25A）2×6Ω=0.375W；故③错误；（4）电路的最大功率：P最大=UI最大=4.5V×0.5A=2.25W，故④正确。
综上可知，只有①②④正确。
故答案为：C。
【分析】结合电路图，理清元件的连接方式及电表的测量对象，利用P=求灯泡的电阻，利用P=UI求正常发光时通过的电流；结合小灯泡正常发光，利用U=IR求电源电压；由于电流表量程为0-0.6A，为了保证电路中各元件安全工作，电路中的最大电流等于灯正常工作时通过的电流，利用欧姆定律求电路中的最小电阻，滑动变阻器连入电路中的最小阻值等于总电阻减去灯的电阻；由于电压表量程为0-3V，当电压表的示数最大为3V时，滑动变阻器接入电路的电阻最大；此时灯泡两端的电压等于电源电压减去3V，利用欧姆定律求此时电路的电流，进而求出滑动变阻器接入电路的最大阻值，最后得出为保护电路，变阻器接入电路的阻值范围；利用P=I2R求小灯泡的最小功率，再利用P=UI求电路的最大功率.3．现有一个电压不变的电源，两个定值电R1、R2．先将这两个电阻以某种形式连接到电源上，R1消耗功率为P0；再将它们以另一种形式连接到该电源上，R1消耗功率为9P0．两种连接形式中均有电流通过R2，则先后两种连接形式中（）A. 两端的电压比为1：2B. 两端的电压比为1：3C. 消耗的功率比为1：9D. 消耗的功率比为2：9【答案】 B【解析】【解答】（1）将这两个电阻以某种形式连接到电源上，R1消耗功率为：P0= --------------①另一种形式连接到该电源上R1消耗功率为：9P0= --------------②由①②可得：=9× ，解得R1两端的电压比为：U1：U1′=1：3，A不符合题意、B符合题意；⑵因为R1、R2接到同一电源上，且第2次R1两端的电压更大，所以，第一种以串联方式连接；第2次以并联方式连接，如下图：则由并联电路的特点和前面的解答可得，电源电压U=U1′=3U1；因为串联电路两端电压等于各部分电压之和，所以，串联时，R2两端的电压U2=U-U1=3U1-U1=2U1，并联时，R2两端的电压U2′=U=3U1；则第一种连接时，R2消耗的功率：P2= ；第二种连接时，R2消耗的功率：P2′= ；则 = =（）2=（）2= ，C、D不符合题意。
故答案为：B。
【分析】根据P=表示出两种情况下R1消耗的电功率，然后求出R1两端的电压关系；根据并联电路的电压特点可知电源的电压，进一步可知连接方式，根据串联电路的电压特点求出串联时R2两端的电压，根据P=表示出R2消耗的电功率，进一步得出两次功率之比.4．如图所示，电源电压保持12V不变，小灯泡L上标有“6V 3W”字样，滑动变阻器最大电阻值R=48Ω，闭合开关，若不考虑灯丝电阻随温度的变化，下列说法正确的是（）A. 要使电压表的示数增大1V，小灯泡L两端的电压就会减小1VB. 小灯泡L的最小实际电功率为0.6WC. 当滑片P移到变阻器的中点时，小灯泡L正常发光D. 当滑片P移到最右端时，通电10s滑动变阻器消耗的电能是19.2J【答案】D【解析】【解答】由电路图可知，闭合开关后，滑动变阻器R与灯泡L串联，电压表测灯泡L两端的电压。
（1）由电压表测灯泡L两端的电压可知，电压表的示数增大1V，小灯泡L两端的电压就会增大1V，A不符合题意；（2）由P＝UI＝可得，灯泡的电阻：＝12Ω，当滑片P移到最右端时，接入电路中的电阻最大，电路中的电流最小，小灯泡的实际功率最小，因串联电路中总电阻等于各分电阻之和，所以，电路中的最小电流：I＝＝0.2A，则小灯泡L的最小实际电功率：P L小＝I2R L＝（0.2A）2×12Ω＝0.48W，B不符合题意；通电10s滑动变阻器消耗的电能：W R ＝I2Rt＝（0.2A）2×48Ω×10s＝19.2J，D符合题意；（3）当滑片P移到变阻器的中点时，电路中的电流：I′＝ A，此时灯泡的实际功率：P L′＝（I′）2R L＝（ A）2×12Ω≈1.33W＜3W，所以，此时灯泡不能正常发光，C不符合题意。
故答案为：D。
【分析】闭合开关后，滑动变阻器R与灯泡L串联，电压表测灯泡L两端的电压.（1）电压表示数的变化和灯泡两端的电压变化相同；（2）根据P=UI=求出灯泡的电阻，当滑片P移到最右端时，接入电路中的电阻最大，电路中的电流最小，小灯泡的实际功率最小，根据电阻的串联和欧姆定律求出电路中的最小电流，利用P=I2R求出小灯泡L的最小实际电功率，再利用W=UIt=I2Rt求出通电10s滑动变阻器消耗的电能；（3）当滑片P移到变阻器的中点时，根据电阻的串联和欧姆定律求出电路中的电流，利用P=I2R求出小灯泡L的实际功率，然后与灯泡的额定功率相比较确定是否正常发光.5．如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左滑动时，下列判断正确的是（）A. 电压表示数变小B. 电压表示数不变C. 灯泡L的亮度不变D. 电压表与电流表A示数比值变小【答案】 D【解析】【解答】解：由电路图可知，灯泡L与滑动变阻器R串联，电压表V1测电源两端的电压，电压表V2测R两端的电压，电流表测电路中的电流，因电源电压保持不变，所以，滑片移动时，电压表V1示数不变，A不符合题意；当滑动变阻器的片P向左滑动时，变阻器接入电路中的电阻变小，电路的总电阻变小，由I= 可知，电路中的电流变大，即电流表A的示数变大，则电压表V1与电流表A示数比值变小，D符合题意；变阻器接入电路中的电阻变小，由串联电路的分压特点可知，R两端分得的电压变小，即电压表V2示数变小，B不符合题意；电源电压不变，R两端分得的电压变小，则灯泡L两端的电压变大，因灯泡的亮暗取决于实际功率的大小，所以，由P=UI可知，灯泡的实际功率变大，灯泡变亮，C不符合题意。
故答案为：D【分析】结合电路图，理清依据的连接方式，根据电源的电压可知滑片移动时电压表V1示数的变化，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律I= 可知电路中电流的变化，然后得出电压表V1与电流表A示数比值变化，根据串联电路的分压特点可知R 和L两端分得的电压变化，根据P=UI可知灯泡实际功率的变化，进一步得出亮暗变化.6．如图，电源电压恒为4.5V，电流表的量程为“0~0.6A”，电压表的量程为“0~3V”，灯泡上标有“2.5V 1.25W”（不考虑灯丝电阻变化），滑动变阻器R的规格为“20Ω1A”。
闭合开关，在保证电路安全的情况下，移动滑片P的过程中（）A. 电流表的示数最大为0.6AB. 灯泡消耗的最小功率为0.12WC. 电路消耗的最大电功率为2.7WD. 滑动变阻器接入电路的最小电阻为4Ω。
【答案】D【解析】【解答】由电路图知道，灯泡与滑动变阻器R串联，电压表测灯泡两端的电压，电流表测电路中的电流；由于灯泡上标有“2.5V1.25W”，所以由P=UI知道，灯泡的额定电流是：I L =P L/U L=1.25W2.5V=0.5A，即电路的最大电流是0.5A，A不符合题意；因为串联电路中各处的电流相等，当电路中的最大电流I大=0.5A，此时滑动变阻器接入电路中的电阻最小，电路消耗的总功率最大，且电路消耗的最大总功率是：P大=UI大=4.5V×0.5A=2.25W，C不符合题意；由I=U/R知道，灯泡的电阻和滑动变阻器接入电路中的最小阻值分别是：R L =U L/I L=2.5V/0.5A=5Ω，R总=（U-U L）/I大=（4.5V-2.5V）/0.5A=4Ω，D符合题意；当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，灯泡消耗的电功率最小，因串联电路中总电阻等于各分电阻之和，所以，电路的最小电流：I小=U/（R L+R大）=4.5V/（5Ω+20Ω）=0.18A，则灯泡消耗的最小功率：P L小 =I小2 R L =（0.18A）2×5Ω=0.162W，B不符合题意，故答案为：D。
