第四章EMC系列单片机指令系统

合集下载

《单片机原理及应用教程》第4章+单片机的程序设计

《单片机原理及应用教程》第4章+单片机的程序设计

02
C语言在单片机中可以实现硬 件资源的配置、控制、数据处 理等功能,提高单片机的开发 效率和程序的可读性。
03
C语言在单片机中还可以实现 多任务并发处理和实时控制等 功能,提高单片机的实时性能 和响应速度。
C语言程序设计实例
• 下面是一个简单的C语言程序,用于实现 单片机控制LED灯的闪烁
C语言程序设计实例
算法优化
选择高效的算法和数据结构,减少计算量 和存储空间占用。
循环优化
减少循环次数,使用循环展开、循环合并 等技术提高执行效率。
内存优化
合理分配内存,避免内存泄漏和ቤተ መጻሕፍቲ ባይዱ必要的 内存占用。
并行处理
利用单片机的多任务处理能力,实现并行 计算和任务调度。
04
单片机汇编语言程序设计
汇编语言概述
汇编语言是一种低级语言,与机器语言相 对应。
C语言程序设计实例
{
while(1) // 无限循环
C语言程序设计实例
01
{
02
led=0; // 点亮LED灯
03
delay(1000); // 延时一段时间
C语言程序设计实例
led=1; // 熄灭LED灯
VS
delay(1000); // 延时一段时间
C语言程序设计实例
}
}
```
这个程序通过C语言实现了 单片机控制LED灯的闪烁功 能,其中使用了特殊功能寄 存器P1^0来定义LED灯连接 的端口,使用了自定义的延 时函数delay来实现延时效 果,通过while循环来实现 LED灯的闪烁。
了解单片机的指令集是进行单片机程 序设计的基础,通过熟练掌握各种指 令的用法和特点,可以更加高效地进 行单片机程序设计。

单片机实验第四章完整PPT

单片机实验第四章完整PPT

第四页
4、定义字命令DW
格式: 标号:DW 字或字表 功能: 定义若干个字(双字节) 例: ORG 8000H TAB:DW 7234H,8AH,10
汇编后: (8000H)= 72H (8001H)= 34H
(8002H)= 00H (8003H)= 8AH
(8004H)= 00H (8005H)= 0AH
存放“2”代表两个不同的实根。
解:△为有符号数,有三种情况,这是一多重分支程序 即小于零,等于零、大于零。
可以用两个条件转移指令来判断,
首先判断符号位,用指令JNB ACC.7, rel判断,
若ACC.7 = 1,则一定为负数;此时0
若ACC.7 = 0,则△≥0。此时再用指令JNZ rel 判断
若△≠0,则△> 0,否则△= 0
ANL A,#0FH
MOV DPTR,#ASCTAB
MOVC A,@A+DPTR
MOV HEX,A
DPTR
RET ASCTAB:DB
DB DB DB
0123
30H,31H,32H,333HH 344H,355H,366H,377H
8 9A B 38H,39H,41H,42H CDE F 43H,44H,45H,4466HH
例:一个十六进制数放在HEX单元的低四位, 将其转换成ASCII码
解:十六进制 0~9 的ASCII码为 30H~39H,
A~F 的ASCII码为 41H~46H,
ASCII码表格的首址为ASCIITAB
第十六页
编程1:
ORG 0200H
HEX EQU 30H HEXASC: MOV A,HEX
((AA))==135
例如:255(十进制)除以100,得 2(百位数)

第四章MCS51单片机指令系统及汇编程序设计[1]精品PPT课件

第四章MCS51单片机指令系统及汇编程序设计[1]精品PPT课件

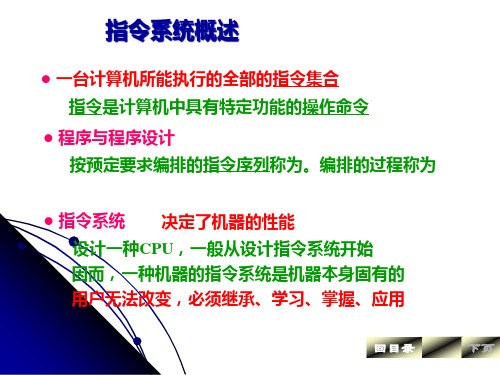

以字节为单位。按指令所占字节数分类:
单字节(49条);双字节(46条);3字节(16条)
每条指令在执行时要花去一定的时间,以机器
周期为单位。按指令执行时间分类:
单周期(64条);双周期(45条);4周期(2条)
按指令的功能分类,可分为5大类: 数据传送类(29条);算术运算类(24条) 逻辑运算及移位类(24);控制转移类(17条) 位操作类(17条)
回目录 上页 下页
➢完成由汇编语言到机器代码的过程叫汇编 ➢汇编的方法有两种:自动汇编、手工汇编 ➢由机器代码到汇编语言的过程叫反汇编
汇编语言 源程序
交叉 汇汇编编
反汇编
机器语言
回目录 上页 下页
指令系统及汇编程序程序设计
51系列单片机指令集含有111条指令
每条指令在程序存储器ROM中占据一定的空间,
只能寄存器间接寻址
FFH
52子系列才有 的RAM区
89C52 256字节
80H 7FH
89C51 128字节
30H 2FH
20H
普通RAM区 位寻址区
1FH 00H
工作寄存器区
FFH SFR分布在 80H-FFH 其中92个位 可位寻址
80H
只能直接寻址
单片微机原理及应用》教学课件存器间接寻址
单片微机原理及应用》教学课件
寄存器间接寻址 寄存器中的内容是一个地址,由该地址单元 寻址到所需的操作数 例:[ MOV R1,#30H ;(R1)← 立即数30H ]
MOV @R1,#0FH ;(30H)←立即数0FH
MOV A,@R1 ;(A)←((30H))=#0FH
注意:MOVX A,@DPTR ;(A)←(DPTR)
寻址方式:指令按地址获得操作数的方式 七种寻址方式,一条指令可能含多种寻址方式

单片机第四章.ppt

单片机第四章.ppt
CPU暂时中断当前的工作,转去处理事件B(中 断响应和中断服务);
待CPU将事件B处理完毕后,再回到原来事件A 被中断的地方继续处理事件A(中断返回),这一过程 称为中断 。
第二章 汇编语言和汇编程序
4.2.1 中断和中断处理过程
中断请求
主程序
执行主 程序
断点
继续执行 主程序
中断响应
执行 中断 处理 程序
续时间。每一位的宽度由数据的传输速度决定。 波特率:每秒传输多少个符号。 比特率:每秒传输多少个二进制位。 波特率 = 1/信号持续时间 接收设备和发射设备需要保持相同的传送波特率。
第二章 汇编语言和汇编程序
4.1.3 串行接口
2. 串行外设接口SPI 4线全双工串行总线,可以有多个主器件,支持在
同一总线上将多个从器件连接到一个主器件。 ① MOSI:主从输入线,当SPI作为主器件时,该信号是 输出,当SPI作为从器件时,该信号是输入。传输时, 高位在前,低位在后。 ② MISO:主从输出线,当SPI作为主器件时,该信号是 输入,当SPI作为从器件时,该信号是输出。当SPI未被 选中时,MISO为高阻态。 ③ S器件之间的在MOSI和 MISO线上的串行数据传输。 ④ NSS:从选择线。主器件用它来选择处于从方式的 SPI器件。
EA
中断优先 级寄存器
1
PX0
0
1
PT0
0
1
PX1
0
1
PT1
0
1
PS
0
查询硬件
高级中 断请求 中断源 中断向量
低级中 断请求 中断源 中断向量
第二章 汇编语言和汇编程序
1. 特点
4.2.2 MCS-51单片机中断系统

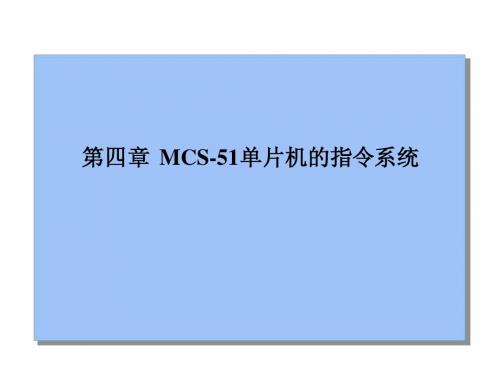

第四章 MCS-51单片机的指令系统

第四章  MCS-51单片机的指令系统

R5,# 20H ;R5←#20H+R5 ,
返回本节
4.2.4 寄存器间接寻址
• 以寄存器中内容为地址, 以该地址中内容为 以寄存器中内容为地址 , 操作数的寻址方式。 操作数的寻址方式 。 间接寻址的存储器空间 包括内部数据RAM和外部数据 和外部数据RAM。 包括内部数据 和外部数据 。 • 能用于寄存器间接寻址的寄存器有R0,R1, 能用于寄存器间接寻址的寄存器有 , , DPTR,SP。其中R0、R1必须是工作寄存器 , 。 其中 、 必须是工作寄存器 组中的寄存器。 仅用于堆栈操作 仅用于堆栈操作。 组中的寄存器。SP仅用于堆栈操作。
MOV A,direct ;A←(direct) , ( ) MOV A,#data ;A← #data ,
直接地址 direct
累加器 A
直接地址 direct
间接地址 @Ri
寄器 Rn
立即数 #data
寄存器 DPTR
图4-6 MCS-51单片机片内数据传送图
1.以A为目的操作数 . 为目的操作数
MOV A,Rn , MOV A,@Ri , ;A← Rn ;A←(Ri) ( ) MOV 30H,#00H MOV R2,#30H MOV A,R2 MOV R0,#30H MOV A,@R0
返回本节
4.3 分类指令
• 4.3.1 数据传送类指令 • 4.3.2 算术运算类指令 • 4.3.3 逻辑运算与循环类指令 • 4.3.4 程序转移类指令 • 4.3.5 调用子程序及返回指令 • 4.3.6 位操作指令 • 4.3.7 空操作指令
返回本章首页
4.3.1 数据传送类指令
• 数据传送类指令共 条 , 是将源操作数送到 数据传送类指令共28条 目的操作数。 指令执行后, 源操作数不变, 目的操作数 。 指令执行后 , 源操作数不变 , 目的操作数被源操作数取代。 目的操作数被源操作数取代 。 数据传送类指 令用到的助记符有MOV、 MOVX、 MOVC、 令用到的助记符有 、 、 、 XCH、XCHD、SWAP、PUSH、POP8种。 、 、 、 、 种 • 源操作数 可采用寄存器、 寄存器间接 、 直接 、 源操作数可采用寄存器 、 寄存器间接、 直接、 可采用寄存器 立即、变址5种寻址方式寻址 目的操作数可 种寻址方式寻址, 立即、变址 种寻址方式寻址,目的操作数可 以采用寄存器、寄存器间接、直接寻址3种寻 以采用寄存器、寄存器间接、直接寻址 种寻 址方式。 址方式。MCS-51单片机片内数据传送途径如 单片机片内数据传送途径如 所示。 图4-6所示。 所示

单片机原理及应用系统设计第四章单片机程序设计语言

单片机原理及应用系统设计第四章单片机程序设计语言
面向对象思想
面向对象思想是将数据和操作封装在一起,形成 一个对象,通过对象之间的交互来实现程序的功 能。
抽象化思想
抽象化思想是通过抽象的方式来描述现实世界, 将现实世界中的事物和关系抽象为程序中的数据 和操作。
05
单片机程序设计语言的发 展趋势
单片机程序设计语言的未来发展方向
高级化
随着单片机性能的提高,越来 越多的高级语言将被应用到单 片机程序设计中,如C、Java
单片机原理及应用系设计语言概述 • C语言在单片机中的应用 • 单片机汇编语言程序设计
目录
• 单片机高级语言程序设计 • 单片机程序设计语言的发展趋势
01
单片机程序设计语言概述
什么是单片机程序设计语言
01
单片机程序设计语言是用于编写 单片机应用程序的编程语言,它 提供了对单片机硬件资源进行操 作和控制的方法。
C语言和C语言是高级语言,具有易读、易写、易维护等优点,但执行效率相对较低。
单片机程序设计语言的特点
单片机程序设计语言具有高效性
由于单片机资源有限,程序设计语言应尽可能地提高代码 执行效率和资源利用率。
单片机程序设计语言具有可移植性
由于不同单片机的指令集和硬件资源可能不同,因此程序设计语 言应具有良好的可移植性,使得程序可以在不同单片机上运行。
汇编语言的指令系统
01 指令系统是汇编语言的核心,包括算术指令 、逻辑指令、控制指令等。
02
算术指令用于进行算术运算,如加、减、乘 、除等。
03
逻辑指令用于进行逻辑运算,如与、或、非 等。
04
控制指令用于控制程序的流程,如跳转、循 环等。
汇编语言的程序结构
汇编语言程序的基本结构 包括程序头、程序体和程 序尾三部分。

单片机课件-指令系统


位操作类指令
位操作指令用于对单片机的位级 数据进行操作,如位清除、位设
置、位翻转等。
包括CLR、SETB、CPL等指令, 用于对特定位进行操作,实现位
标志的管理和位级控制。
位操作指令在程序中常用于位字 段访问、位状态检测和位控制等 操作,提高了程序对底层硬件的
控制能力。
03 单片机指令系统的应用
算术运算类指令
算术运算指令用于执行加、减、 乘、除等算术运算。
包括ADD、SUB、MUL、DIV 等指令,用于对两个操作数进行 算术运算,并将结果存储在目标
寄存器中。
这些指令在程序中用于实现各种 数学运算和数据处理功能。
逻辑运算类指令
逻辑运算指令用于执行逻辑与、或、 非等逻辑运算。
这些指令常用于位操作和位屏蔽,以 及对数据进行逻辑处理和条件测试。
指令系统的功能
实现算术和逻辑运算
数据传输和处理
指令系统提供了算术运算指令和逻辑 运算指令,可以实现加、减、乘、除、 逻辑与、逻辑或等基本运算。
数据传输指令可以将数据从内存中读 取或写入,而数据处理指令可以对数 据进行处理,如移位、比较等。
控制程序流程
通过控制指令,可以实现对程序流程 的控制,如跳转、循环、子程序调用 等。
02
分析不同指令系统对应用开发的 影响,选择适合特定应用的单片 机型号。
THANKS FOR WATCHING
感谢您的观看
性能评估
通过评估指令系统的执行速度、功耗 、代码大小等因素,对指令系统的性 能进行综合评价。
性能优化
通过优化指令系统设计,提高单片机 的执行速度、降低功耗、减小代码大 小等。例如,优化指令流水线设计、 采用更高效的寻址模式等。
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

第三章 EM78指令系统3.1.EM78指令概述EM78156 & EM78P156 单片机共有的 58 条指令,其宽度为 13 位。

每一个指令码可分割成两部份,第一部分为标示指令功能的运算码( OPCODE ),第二部份則指出运算时所需之參数,亦即运算码( OPERAND )。

而指令的类型大致可分为下列四种:(1)控制型指令( control operation ):如INT...等等。

(2)面向寄存器(字节操作)型指令( register oriented ):如MOV A, Reg_B ; move Reg_B to AADD Reg_B, A ; add Reg_B with A, and save in Reg_B... 等等。

(3)位操作型指令( bit oriented ):如BC,JBS...等等。

(4)常数型指令( constant operation ):如MOV A, @0x55 ; move 0x55 to AXOR @0xFF ;Xor A with 0xFF一般而言,EM78 系列八位微控制器除一个指令需两个周期之外,其他的指令只需一个指令周期,除了对 PC (Program Counter)做“写”的指令,需二个指令周期,如 (MOV PC, A)。

3.2.EMC 汇编语言指令集符号解说:1.符号‘R’:代表一般用途寄存器中的其中一个。

2.符号‘B’:代表一般用途寄存器中的某一位。

3.符号‘K’:代表8位或10位的常数或内容。

4.符号‘A’:代表累加寄存器。

3.2.1.面向寄存器(字节操作)型指令(26条)3.2.2.面向位操作类指令(10条)3.2.3.常数操作和控制类指令(22条)3.3.EM78指令寻址方式关于对寄存器的存取,必须要先说明寄存器的位址,说明暂存的位址的方式称做寻址方式,EM78的寻址方式有两种,一种为直接寻址,一种为间接寻址。

3.3.1.立即数寻址这种方式就是操作数为立即数,可直接从指令中获取。

例:MOV A,@0x16 ;将常数0x16送给寄存器A3.3.2.直接寻址若是使用者要存取寄存器的内容,可以在运算码上直接描述1。

例:将寄存器0X20的内容,COPY到寄存器0X21中。

MOV A, 0X20MOV 0X21, A3.3.3.间接寻址这种寻址方式是通过寄存器R4来实现的,R4的bit0-5是用来选择寄存器(地址:00-06,0F-3F)若是使用者所需要存取的寄存器,有位址相邻的特性,使用间接寻址是很方便的。

例:写一个程序,將寄存器0X20~0X3F的值都填0。

MOV 0X04, AAGAIN:CLR 0INC 0X04MOV A, 0X04XOR A, 0X3FJBS 0X03, 2JMP AGAINEND:3.3.4.位寻址这种位寻址是对寄存器中的任一位(bit)进行操作。

例:BS 0x12,2 ;将寄存器0x12的第2位置为“1”。

3.4.EM78指令说明ADD Add语法ADD A,R编码操作內容 A + R --> A受影响的标志Z,C,DC﹔零标志﹐进位标志和辅助进位标志都会受影响说明將A寄存器的內含值加上R寄存器的內含值﹐並且把结果载入A寄存器中。

语法ADD R,A编码操作內容 A + R --> R受影响的标志Z,C,DC﹔零标志﹐进位标志和辅助标志都会受影响说明將A寄存器的內含值加上R寄存器的內含值﹐並且把结果载入R寄存器中。

语法ADD A, k编码操作內容K + A --> A受影响的标志Z,C,DC﹔零标志﹐进位标志和辅助标志都会受影响说明將A寄存器的內含值加上立即值K﹐並且把结果载入A寄存器中。

举例说明下两行指令敘述为 A = R11 + R12.MOV A,0x11ADD A,0x12 ;A = R11 + R12下两行指令敘述为 R10 = R11 + R12.MOV A,0x11MOV 0x10,AMOV A,0x12ADD 0x10,A ;R10 = R11 + R12下两行指令敘述为 A = 0x01 + 0x01.MOV A,@0x01 ;A = 0x01ADD A,@0x01 ;A = 0x02AND And语法AND A,R编码操作內容 A & R --> A受影响的标志Z﹔零标志说明將A寄存器和R寄存器AND在一起﹐并将结果存入A寄存器。

语法AND R,A编码操作內容 A & R --> R受影响的标志Z﹔零标志说明將A寄存器和R寄存器AND在一起﹐并将结果存入R寄存器。

语法AND A,K编码操作內容 A & K --> A受影响的标志Z﹔零标志说明將A寄存器和立即值K﹐AND在一起﹐并将结果存入A寄存器。

举例说明將port 6和R10 register AND起來, 并将结果输出到port6MOV A,0x6 ;從port6输入内容AND A,0x10 ;把内容和 R10 做AND MOV 0x6,A ;将结果输出到port6R10 = R11 AND R12MOV A,0x11MOV 0x10,AMOV A,0x12AND 0x10,A ;R10 = R11 AND R12BC Bit Clear语法BC R,b编码操作內容0 --> R(b)受影响的标志无说明R寄存器的位“b”被清为0。

举例说明MOV A,@0x0fMOV 0x10,A ;R10 = 00001111BC 0x10,3 ;R10 = 00000111BS Bit Set语法BS R,b编码操作內容 1 --> R(b)受影响的标志无说明R寄存器的位“b”被设成1。

举例说明將狀态寄存器的零标志設成1。

BS 0x3,2CALL Subroutine Call语法CALL k编码操作內容PC+1 --> [Top of Stack]k --> PC(9::0)R3(7::5) --> PC(12::10)受影响的标志无说明当呼叫一个子程序时﹐首先会將下一个指令的执行位址存入堆栈中﹐接下來将子程序的进入位址载入程序计数器中。

举例说明HERE:CALL S UBRTNCONT:MOV A,@10执行CALL指令之前PC = address HERE执行CALL指令之后PC = address SUBRTN[Top of Stack] = address CONT CLRA Clear the A register语法CLRA编码操作內容0 --> A﹔A寄存器清除为0受影响的标志 1 --> Z﹔零标志设成1说明清除A寄存器﹐同時设定Z标志举例说明CLRA ;清除A寄存器﹐同時設定Z标志CLR Clear Register语法CLR R编码操作內容0 --> R﹔R寄存器清除为0受影响的标志 1 --> Z﹔零标志設成1说明清除R寄存器﹐并设定零标志。

举例说明CLR 0x10 ;清除 0x10寄存器COMA Complement R, Place in A语法COMA R编码操作內容R --> A受影响的标志Z﹔零标志说明将所指定的寄存器取补数﹐再放入A寄存器中。

从port6输入一个值﹐将其取补数之后在由port6输出。

MOV A,0x6MOV 0x10,ACOMA 0x10MOV 0x6,ACOM Complement R语法COM R编码操作內容R.--> R受影响的标志Z﹔零标志说明将R暂存取补数﹐再存入R寄存器中。

举例说明将0x10寄存器的內含值﹐取补数。

MOV A,@0x11MOV 0x10,A ;R10 = 0x11COM 0x10 ;R10 = 0xEEDAA Decimal Adjust语法DAA编码操作內容if [A<3::0> > 9].OR.[DC=1]then A<3::0> + 6 -> A<3::0>;if [A<7::4> > 9].OR.[C=1]then A<7::4> + 6 -> A<7::4>;受影响的标志C进位标志说明DAA用来调整在累加器中的8位的2进位数值﹐使累加器中的数值变成10进位的表示法﹐分別用两个4位來表示十位及个位。

举例说明做一个十进位加法运算6+9MOV A,@0x6MOV 0x10,AMOV A,@0x9ADD A,0x10 ;A = 0xfDAA ;A = 15H (packed BCD)DECA Decrement R, Place in A语法DECA R编码操作內容R-1 --> A受影响的标志Z零标志说明递减R寄存器的值﹐并且将结果存入A寄存器中。

举例说明说明如何作一个计数16次的循环STATUS == 3 ﹔状态寄存器Z_FLAG == 2 ﹔零标志在状态暂存中是BIT2MOV A,@0x10MOV 0x10,ALOOP:DECA 0x10MOV 0x10,AJBS STATUS,Z_FLAGJMP LOOPDEC Decrement R语法DEC R编码操作內容R-1 --> R受影响的标志Z﹔零标志说明将所指定的R寄存器內含值减1。

举例说明说明如何作一个计数16次的循环STATUS == 3 ; 状态寄存器Z_FLAG == 2 ﹔零标志在状态暂存中是BIT2MOV A,@0x10MOV 0x10,ALOOP:DEC 0x10JBS STATUS,Z_FLAGJMP LOOPDJZA Decrement R, Place in the A register, Skip if 0语法DJZA R编码操作內容R - 1 --> A, skip if 0受影响的标志无说明将所指定R寄存器的內含值减1﹐并将结果存於A寄存器上﹔如果结果为0﹐则下一个指令将被跳过。

举例说明HERE:DJZA 0x9CONT:MOV A,0x10SKIP:ADD A,@10在执行DJZA指令之前PC = address HERE在执行DJZA指令之后A=R9-1if A = 0, PC = address SKIPif A ≠ 0, PC = address CONTDJZ Decrement R, Skip if 0语法DJZ R编码操作內容R - 1 --> R, skip if 0受影响的标志无说明将所指定R寄存器的內含值减1﹐并将结果存回R寄存器上﹔如果结果为0﹐则下一个指令将被跳过。

举例说明MOV A,@100MOV 0x10,ALOOP:DJZ 0x10 ;寄存器R10递减﹐若结果不等于;0 , 执行JMP指令﹐若結果等;于0;JMP指令不执行JMP LOOPINCA Increment R, Place in the A register语法INCA R编码操作內容R + 1 --> A受影响的标志Z﹔零标志说明将被指定R寄存器的內含值加1,并将结果储于A寄存器中。
